1 TEORIA: ESTÁNDARES DE CABLEADO ESTRUCTURADO

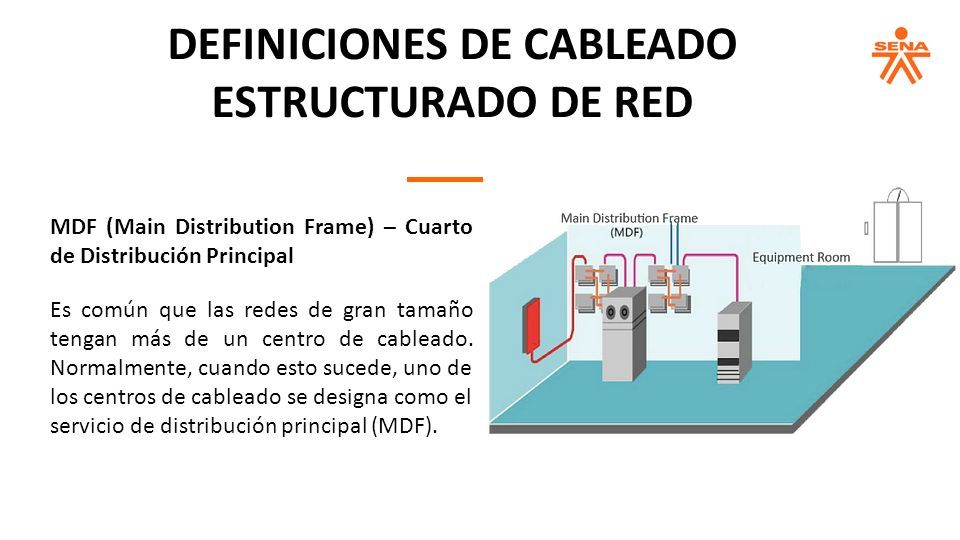

2 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED MDF (Main Distribution Frame) – Cuarto de Distribución Principal Es común que las redes de gran tamaño tengan más de un centro de cableado. Normalmente, cuando esto sucede, uno de los centros de cableado se designa como el servicio de distribución principal (MDF).

3 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED IDF (Intermediate Distribution Frame) – Cuarto de Distribución Intermedio Todos los demás, denominados servicios de distribución intermedia (IDF), dependen del servicio de distribución principal. Una topología de este tipo se describe como una topología en estrella extendida.

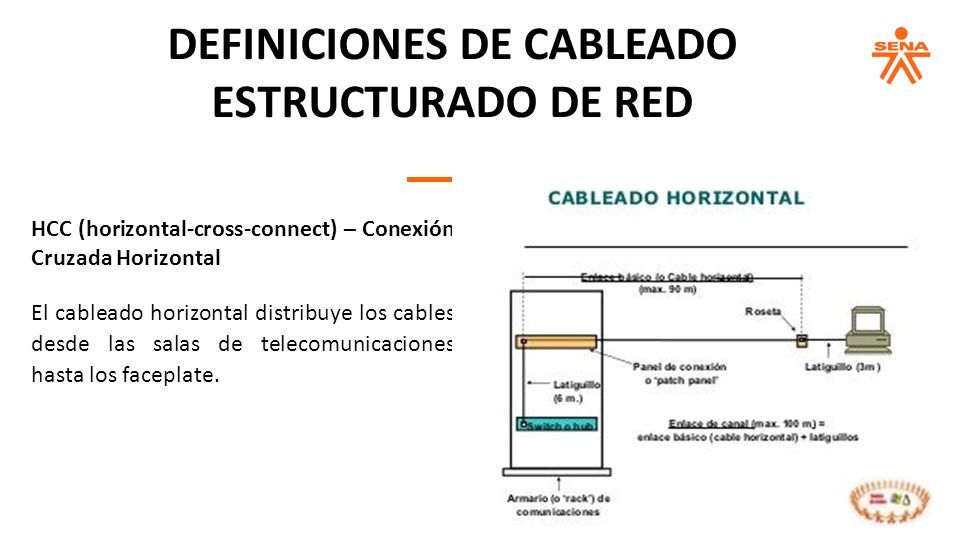

4 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED HCC (horizontal-cross-connect) – Conexión Cruzada Horizontal El cableado horizontal distribuye los cables desde las salas de telecomunicaciones hasta los faceplate.

5 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED TR (Telecommunications Room) – Cuarto de Telecomunicaciones es donde se alojan los paneles de conexión, los dispositivos de redes (como switches, routers, hubs, bridges, repeaters, etc), y los servidores.

6 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED Punto de demarcación DEMARC o POP (Point of Presence) es donde los cables del proveedor externo de servicios se conectan a los cables del cliente en su edificio.

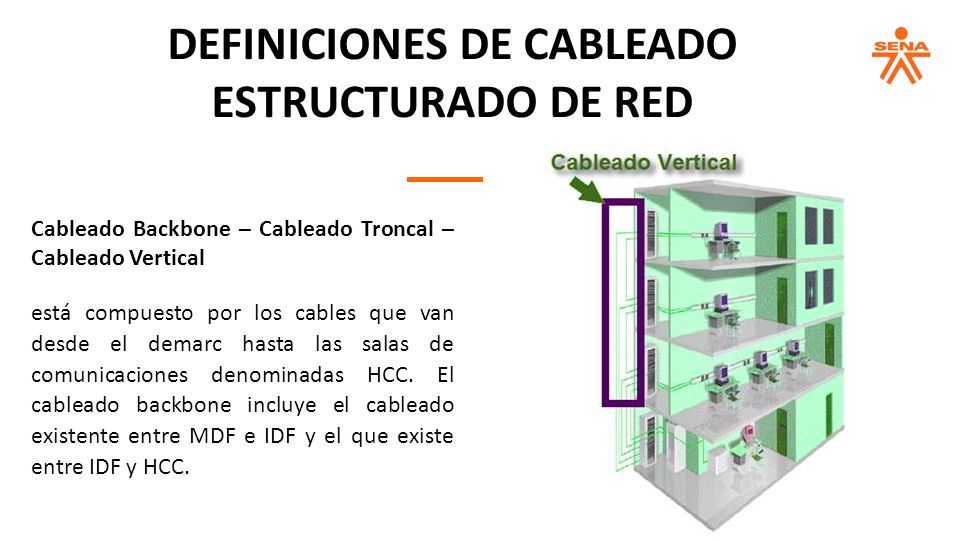

7 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED Cableado Backbone – Cableado Troncal – Cableado Vertical está compuesto por los cables que van desde el demarc hasta las salas de comunicaciones denominadas HCC. El cableado backbone incluye el cableado existente entre MDF e IDF y el que existe entre IDF y HCC.

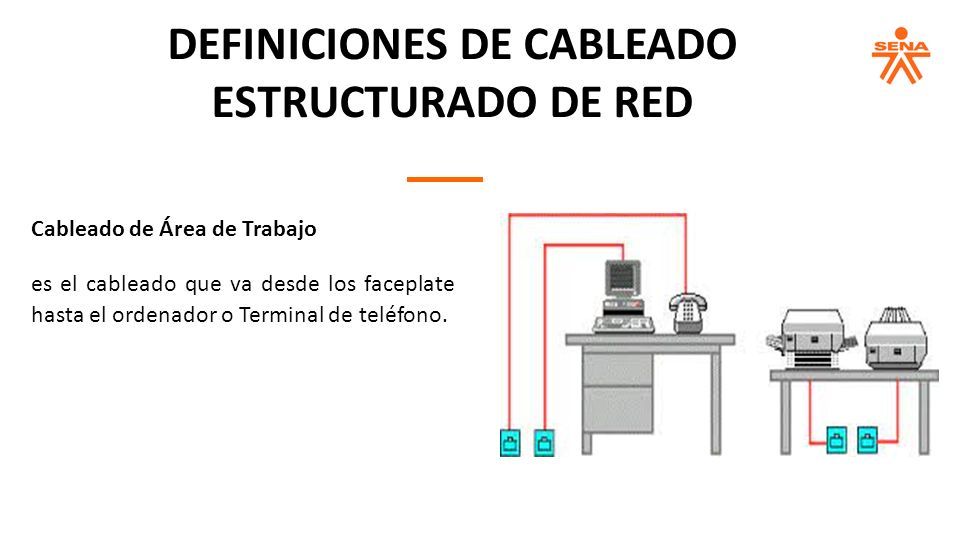

8 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED Cableado de Área de Trabajo es el cableado que va desde los faceplate hasta el ordenador o Terminal de teléfono.

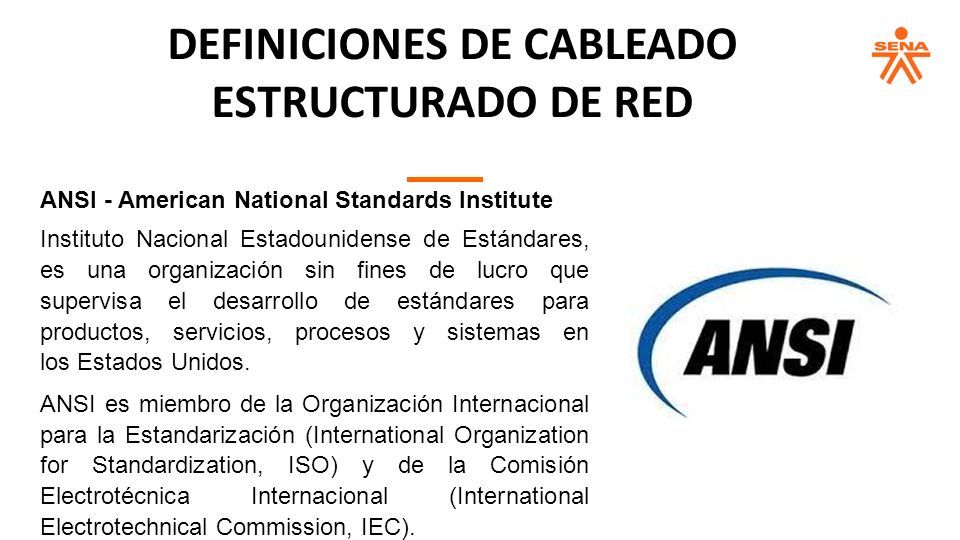

9 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED ANSI - American National Standards Institute Instituto Nacional Estadounidense de Estándares, es una organización sin fines de lucro que supervisa el desarrollo de estándares para productos, servicios, procesos y sistemas en los Estados Unidos. ANSI es miembro de la Organización Internacional para la Estandarización (International Organization for Standardization, ISO) y de la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC).

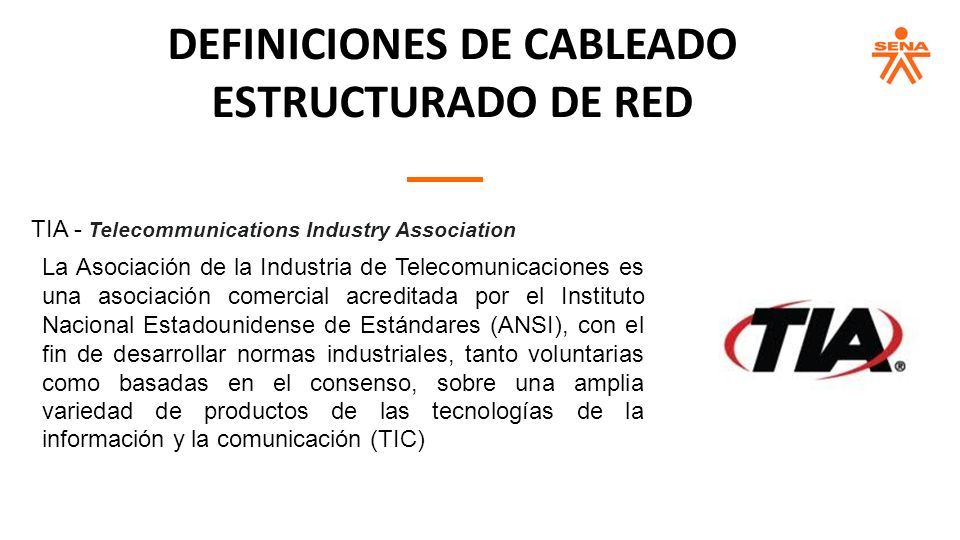

10 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED TIA - Telecommunications Industry Association La Asociación de la Industria de Telecomunicaciones es una asociación comercial acreditada por el Instituto Nacional Estadounidense de Estándares (ANSI), con el fin de desarrollar normas industriales, tanto voluntarias como basadas en el consenso, sobre una amplia variedad de productos de las tecnologías de la información y la comunicación (TIC)

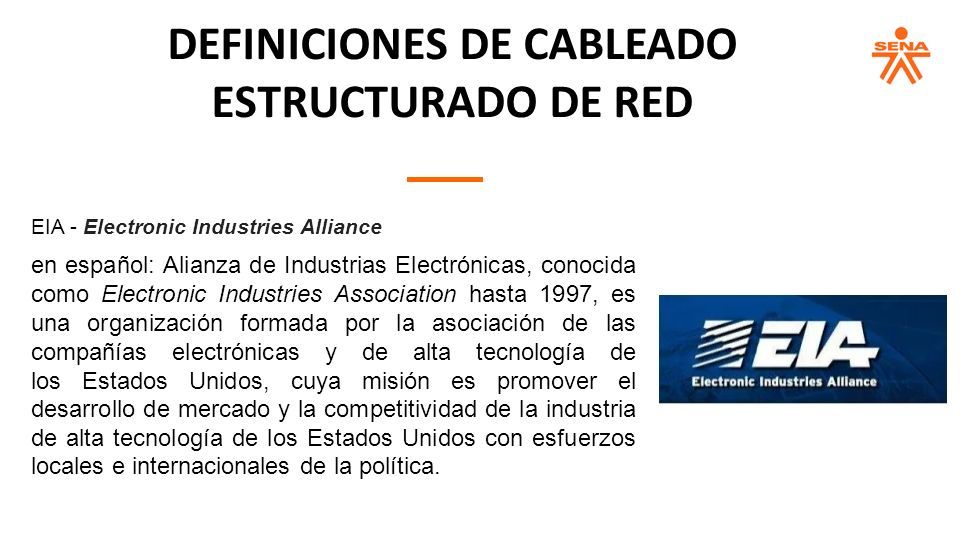

11 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED EIA - Electronic Industries Alliance en español: Alianza de Industrias Electrónicas, conocida como Electronic Industries Association hasta 1997, es una organización formada por la asociación de las compañías electrónicas y de alta tecnología de los Estados Unidos, cuya misión es promover el desarrollo de mercado y la competitividad de la industria de alta tecnología de los Estados Unidos con esfuerzos locales e internacionales de la política.

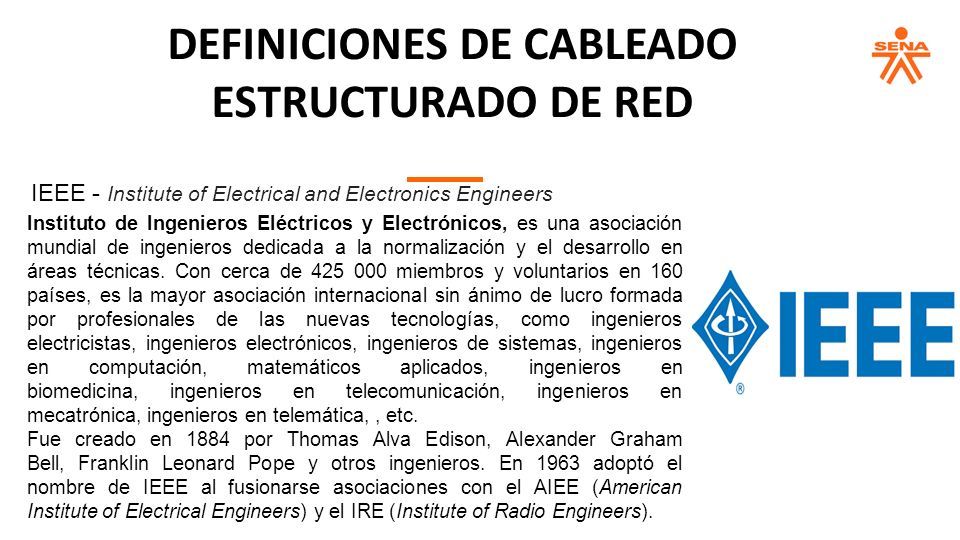

12 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED IEEE - Institute of Electrical and Electronics Engineers Instituto de Ingenieros Eléctricos y Electrónicos, es una asociación mundial de ingenieros dedicada a la normalización y el desarrollo en áreas técnicas. Con cerca de 425 000 miembros y voluntarios en 160 países, es la mayor asociación internacional sin ánimo de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricistas, ingenieros electrónicos, ingenieros de sistemas, ingenieros en computación, matemáticos aplicados, ingenieros en biomedicina, ingenieros en telecomunicación, ingenieros en mecatrónica, ingenieros en telemática,, etc. Fue creado en 1884 por Thomas Alva Edison, Alexander Graham Bell, Franklin Leonard Pope y otros ingenieros. En 1963 adoptó el nombre de IEEE al fusionarse asociaciones con el AIEE (American Institute of Electrical Engineers) y el IRE (Institute of Radio Engineers).

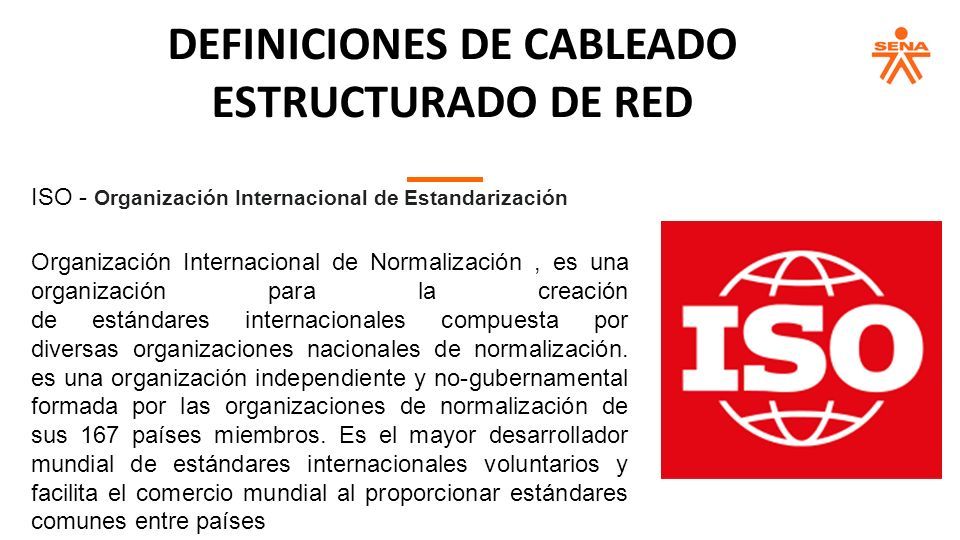

13 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED ISO - Organización Internacional de Estandarización Organización Internacional de Normalización, es una organización para la creación de estándares internacionales compuesta por diversas organizaciones nacionales de normalización. es una organización independiente y no-gubernamental formada por las organizaciones de normalización de sus 167 países miembros. Es el mayor desarrollador mundial de estándares internacionales voluntarios y facilita el comercio mundial al proporcionar estándares comunes entre países

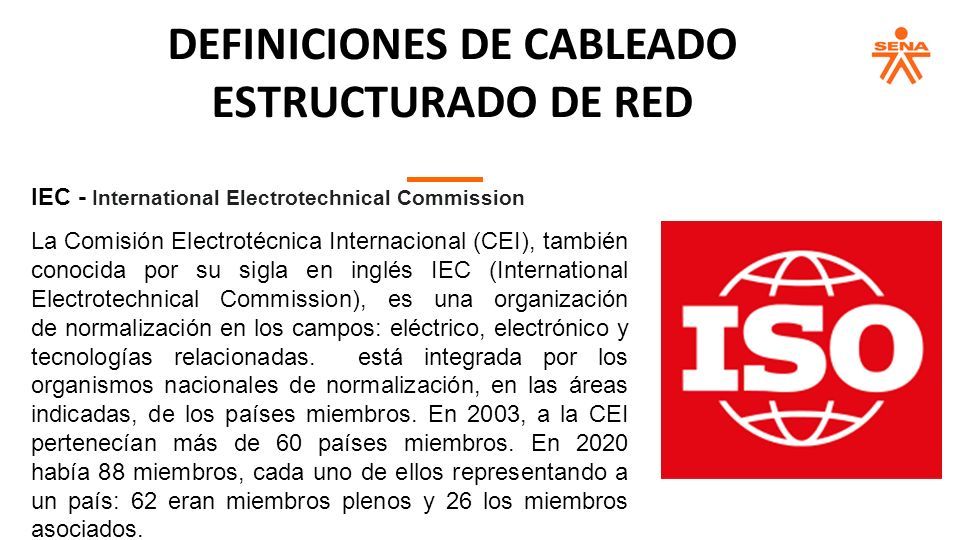

14 DEFINICIONES DE CABLEADO ESTRUCTURADO DE RED IEC - International Electrotechnical Commission La Comisión Electrotécnica Internacional (CEI), también conocida por su sigla en inglés IEC (International Electrotechnical Commission), es una organización de normalización en los campos: eléctrico, electrónico y tecnologías relacionadas. está integrada por los organismos nacionales de normalización, en las áreas indicadas, de los países miembros. En 2003, a la CEI pertenecían más de 60 países miembros. En 2020 había 88 miembros, cada uno de ellos representando a un país: 62 eran miembros plenos y 26 los miembros asociados.
