1 CABLES DE RED CRUZADOS Y DIRECTOS INSTALACIÓN Y CONFIGURACIÓN DE REDES

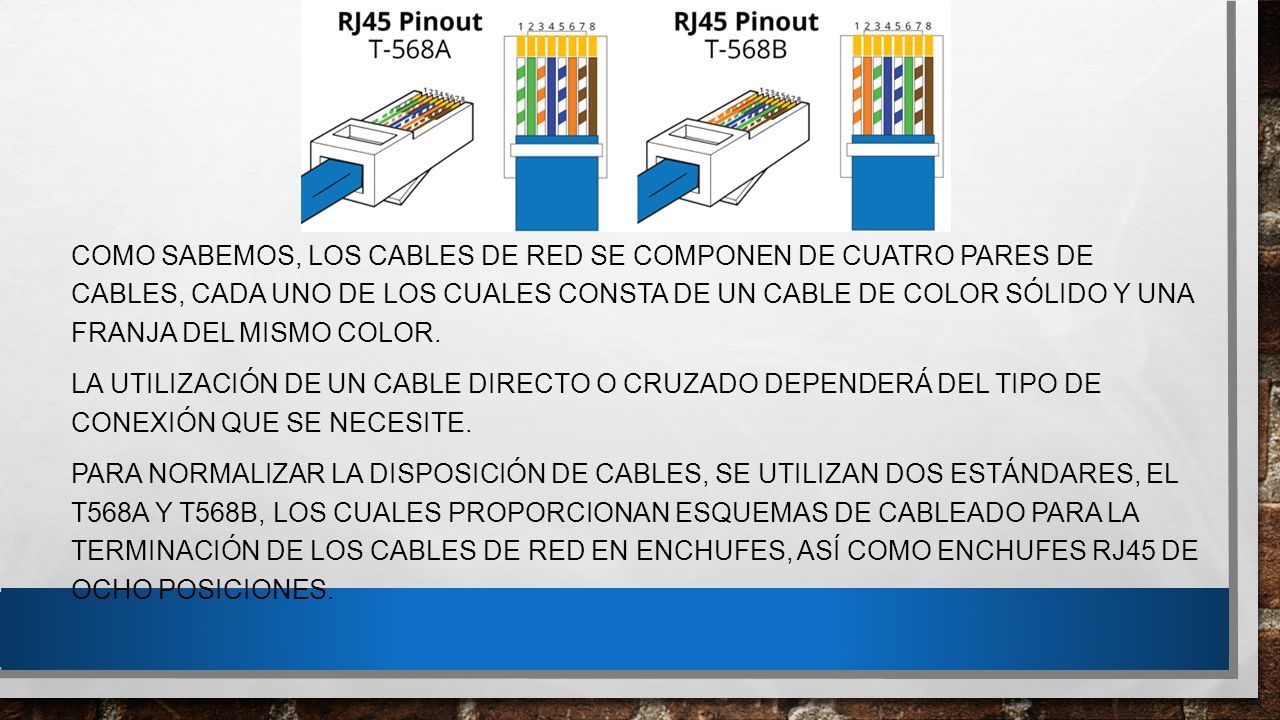

2 COMO SABEMOS, LOS CABLES DE RED SE COMPONEN DE CUATRO PARES DE CABLES, CADA UNO DE LOS CUALES CONSTA DE UN CABLE DE COLOR SÓLIDO Y UNA FRANJA DEL MISMO COLOR. LA UTILIZACIÓN DE UN CABLE DIRECTO O CRUZADO DEPENDERÁ DEL TIPO DE CONEXIÓN QUE SE NECESITE. PARA NORMALIZAR LA DISPOSICIÓN DE CABLES, SE UTILIZAN DOS ESTÁNDARES, EL T568A Y T568B, LOS CUALES PROPORCIONAN ESQUEMAS DE CABLEADO PARA LA TERMINACIÓN DE LOS CABLES DE RED EN ENCHUFES, ASÍ COMO ENCHUFES RJ45 DE OCHO POSICIONES.

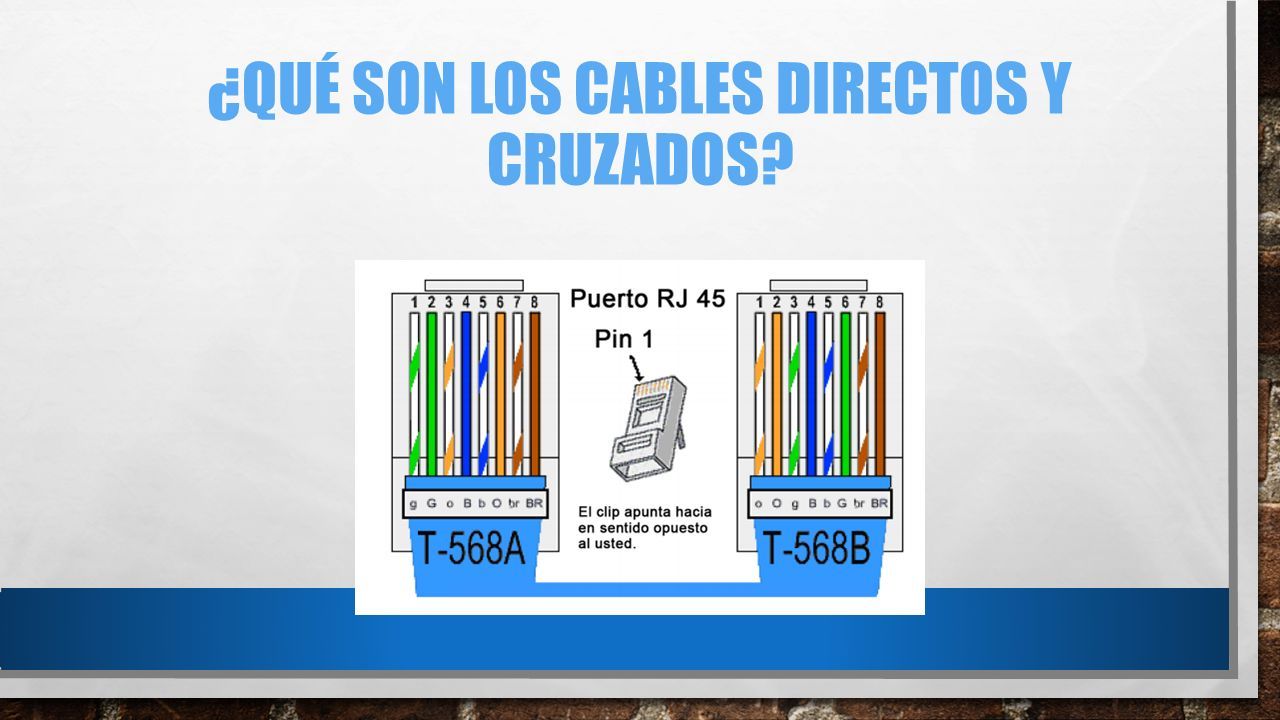

3 ¿QUÉ SON LOS CABLES DIRECTOS Y CRUZADOS?

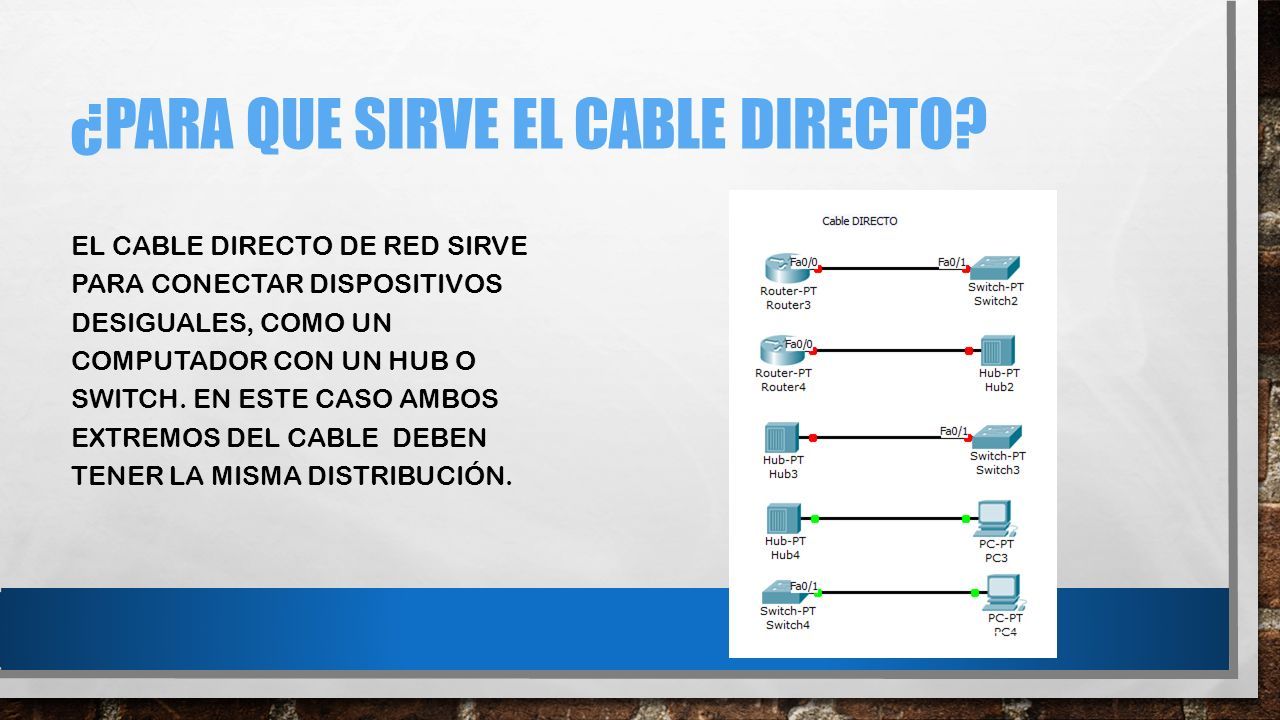

4 ¿PARA QUE SIRVE EL CABLE DIRECTO? EL CABLE DIRECTO DE RED SIRVE PARA CONECTAR DISPOSITIVOS DESIGUALES, COMO UN COMPUTADOR CON UN HUB O SWITCH. EN ESTE CASO AMBOS EXTREMOS DEL CABLE DEBEN TENER LA MISMA DISTRIBUCIÓN.

5 ¿PARA QUE SIRVE EL CABLE CRUZADO? UN CABLE CRUZADO ES AQUEL DONDE EN LOS EXTREMOS LA CONFIGURACIÓN ES DIFERENTE. COMO SU NOMBRE LO DICE, CRUZA LAS TERMINALES DE TRANSMISIÓN DE UN LADO PARA QUE LLEGUE A RECEPCIÓN DEL OTRO, Y LA RECEPCIÓN DEL ORIGEN A TRANSMISIÓN DEL FINAL. PARA CREAR EL CABLE DE RED CRUZADO, LO ÚNICO QUE DEBERÁ REALIZAR ES PONCHAR UN EXTREMO DEL CABLE CON LA NORMA T568A Y EL OTRO EXTREMO CON LA NORMA T568B. SE UTILIZA PARA CONECTAR DISPOSITIVOS INFORMÁTICOS DIRECTAMENTE, CON MÁS FRECUENCIA PARA CONECTAR DOS DISPOSITIVOS DEL MISMO TIPO, POR EJEMPLO, DOS COMPUTADORAS O EQUIPOS ACTIVOS ENTRE SI, COMO HUB CON HUB, CON SWITCH, ROUTER, ETC.

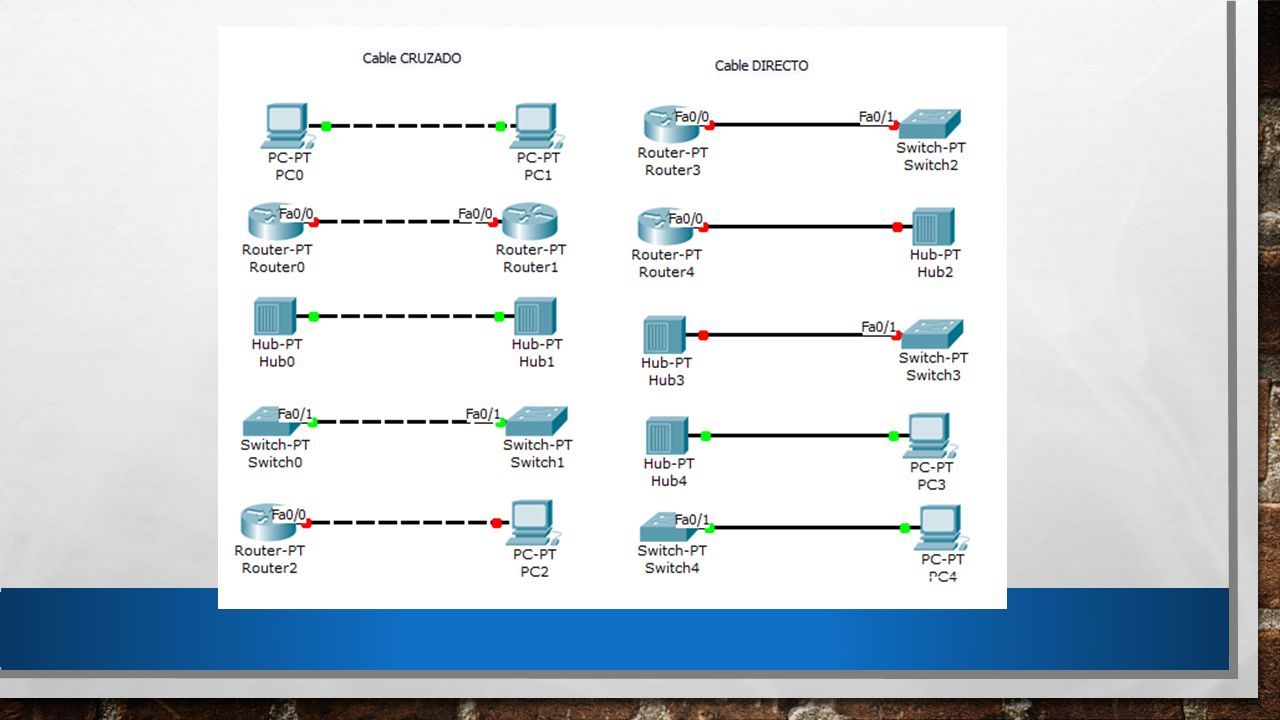

6

7 PASOS PARA CONSTRUIR EL CABLE DIRECTO O CRUZADO

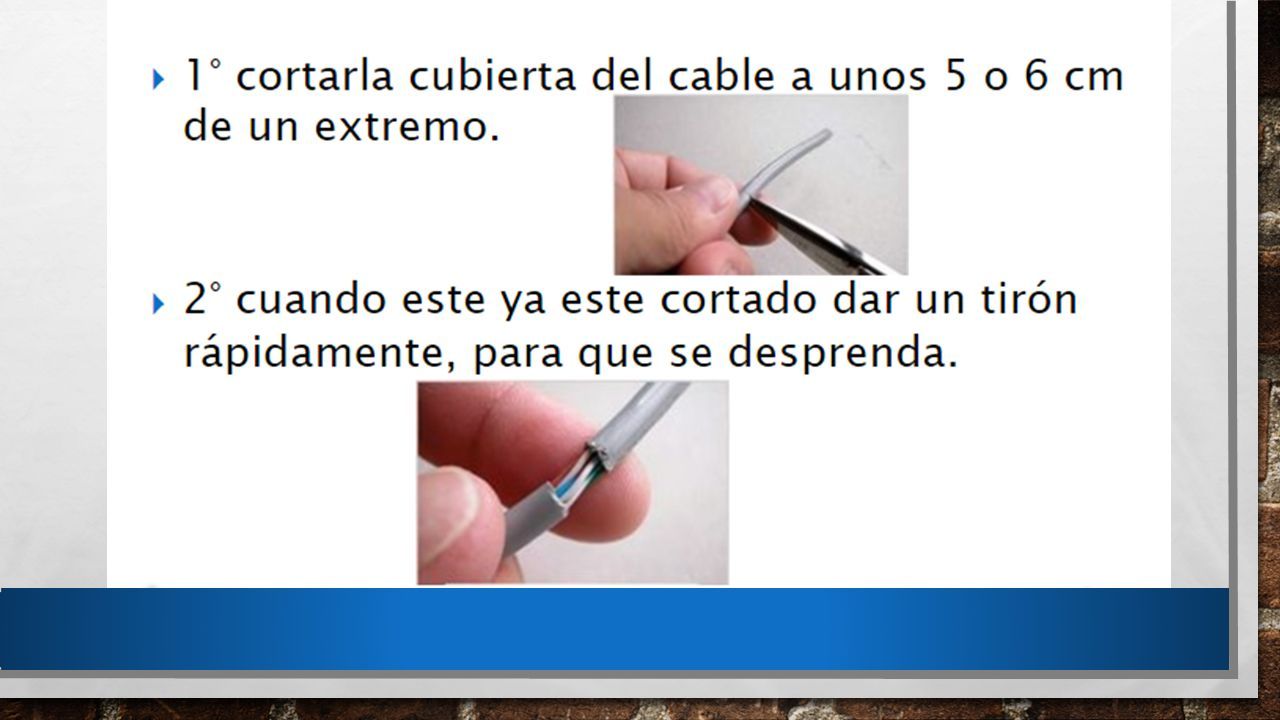

8

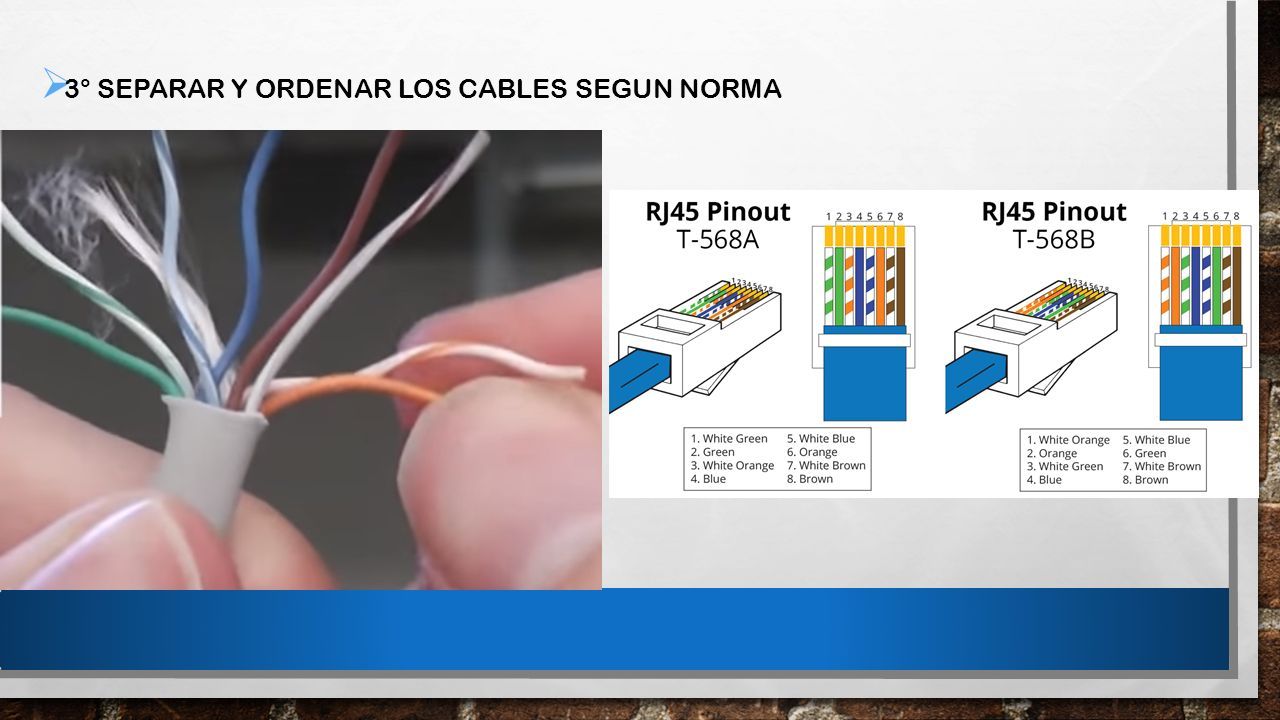

9  3° SEPARAR Y ORDENAR LOS CABLES SEGUN NORMA

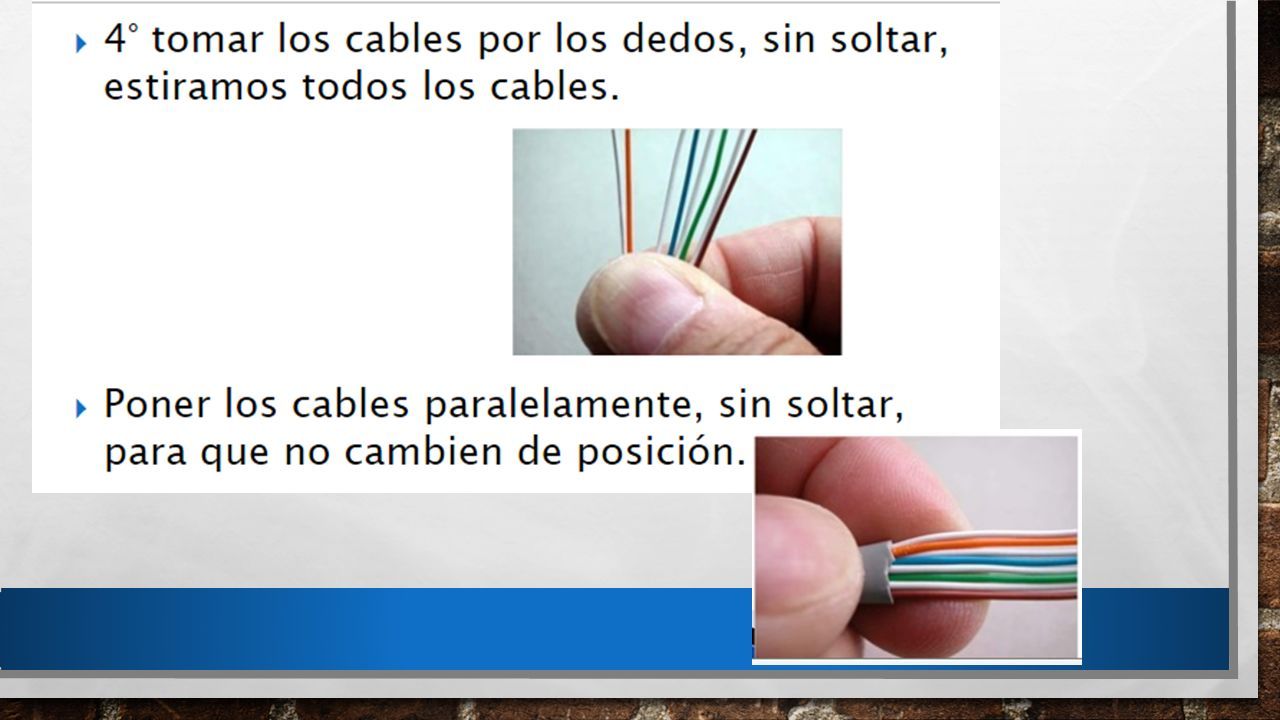

10

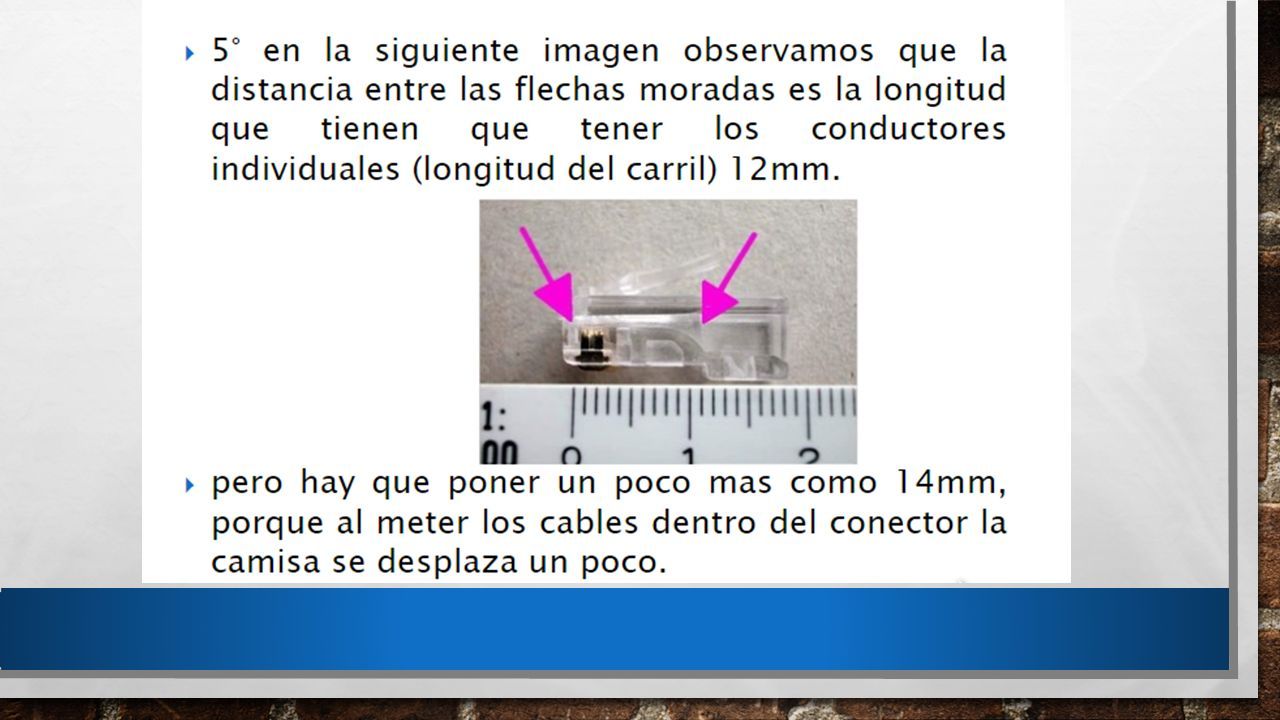

11

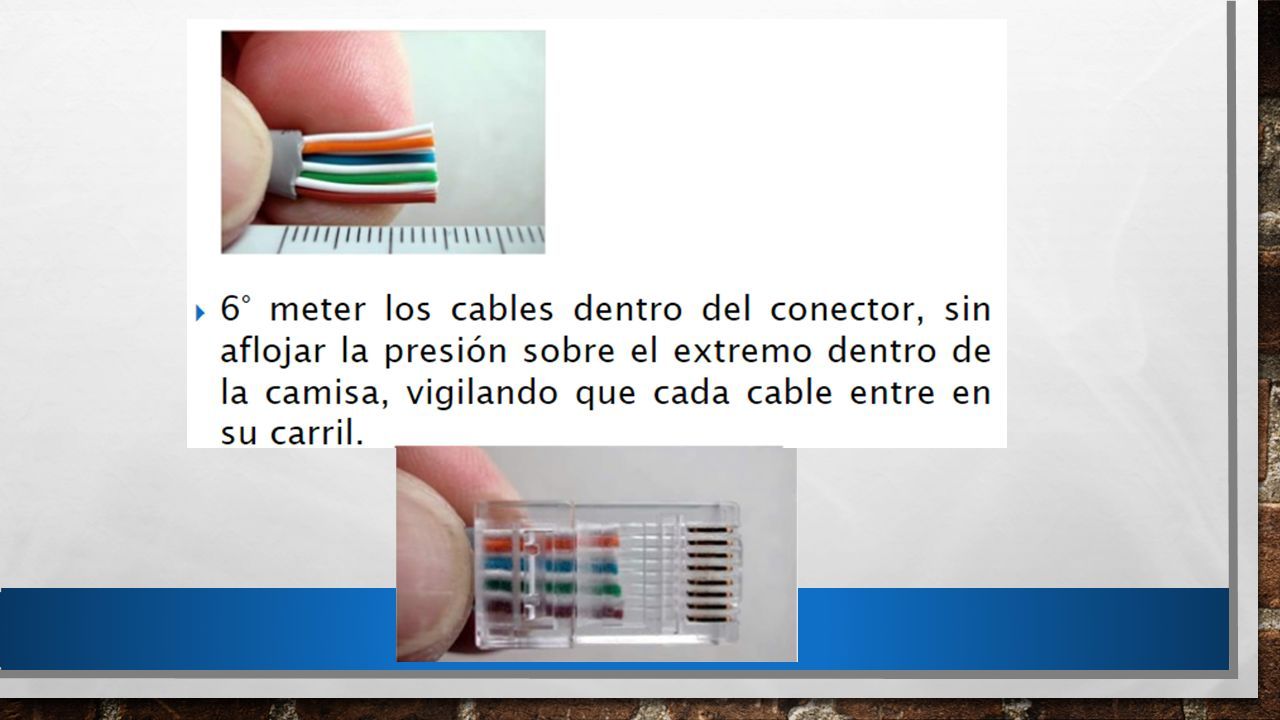

12

13

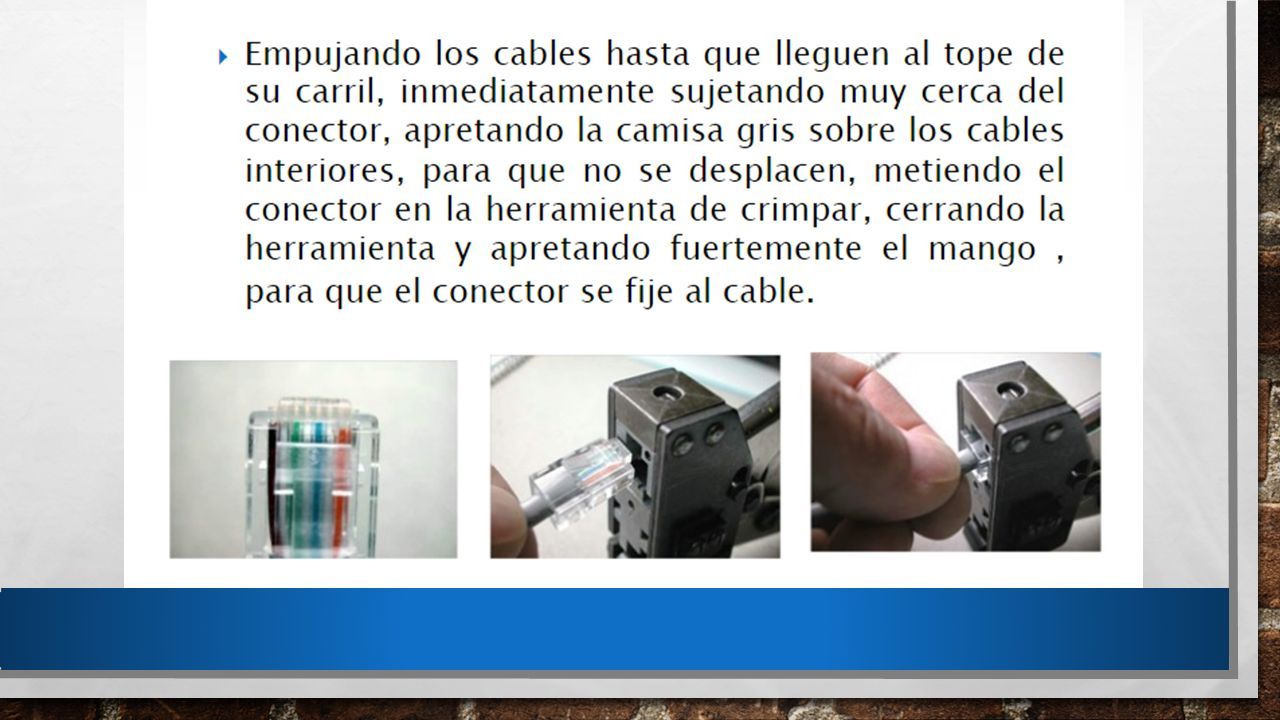

14

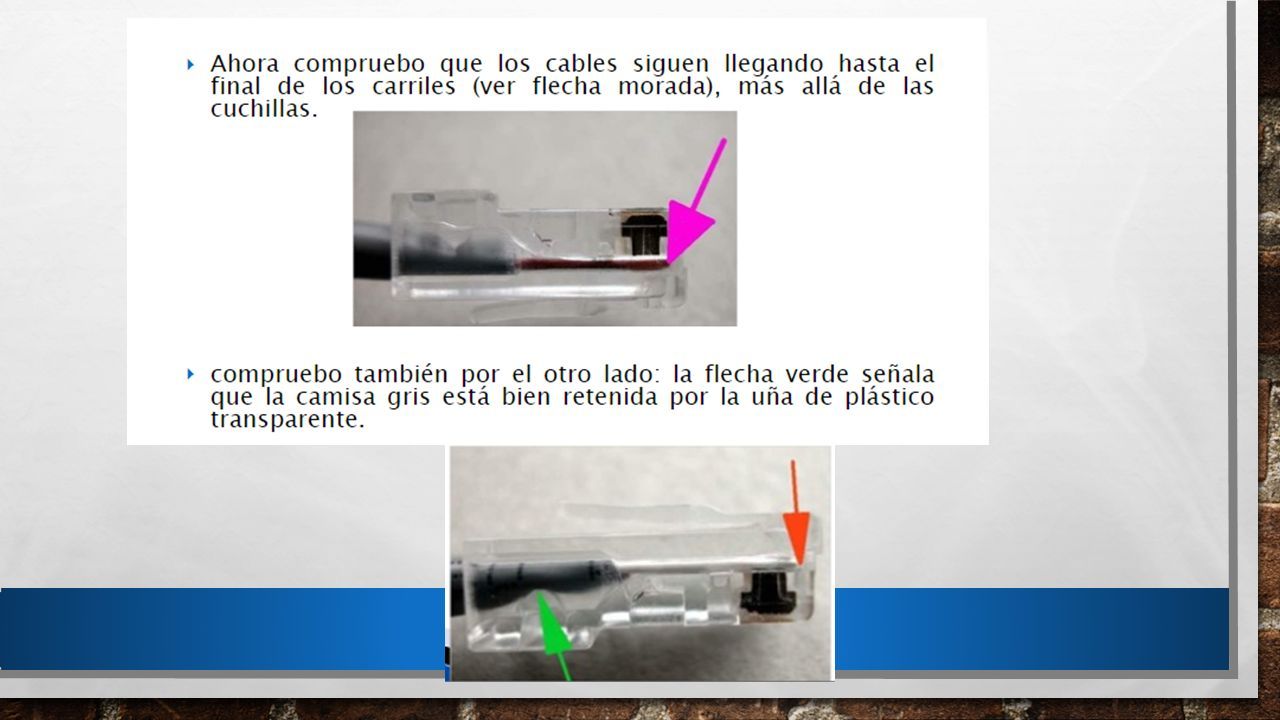

15

16 PRODUCTO FINAL
