INSTALACIONES DE ENLACE de ITC-BT-11 a ITC-BT-17 Acometidas Esquemas de instalaciones de Enlace CGP LGA DI Contadores CGMP.

Presentación del tema: "INSTALACIONES DE ENLACE de ITC-BT-11 a ITC-BT-17 Acometidas Esquemas de instalaciones de Enlace CGP LGA DI Contadores CGMP."— Transcripción de la presentación:

1 INSTALACIONES DE ENLACE de ITC-BT-11 a ITC-BT-17 Acometidas Esquemas de instalaciones de Enlace CGP LGA DI Contadores CGMP

2 ITC-BT-11 ACOMETIDAS

3 ITC-BT-11 Acometidas Vicent Albinyana Mompó ACOMETIDA -Acometida es la parte de la instalación de la red de distribución que alimenta la caja o cajas generales de protección (CGP). -Según su trazado podrán ser aéreas, subterráneas o mixtas. -Serán propiedad de la empresa suministradora. Viene a clarificar el significado de la palabra acometida, tratándola como un caso particular de la red de distribución pública 1.2. Tipos de acometidas 1.2.1. Acometida aérea posada sobre fachada 1.2.2. Acometida aérea tensada sobre postes 1.2.3. Acometida subterránea 1.2.4. Acometida aéreo- subterránea

4 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.2.1. ACOMETIDA AÉREA POSADA SOBRE FACHADA o Su recorrido se hará de forma que las fachadas se vean lo menor posible afectadas por el recorrido de los conductores. o Los cables serán 0,6/1 KV, su instalación se hará preferentemente bajo tubo o canales. o Los tramos de acometida que estén a una altura < 2,5 m del suelo, se protegerán con tubos o canales, de características:

5 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.2.1. ACOMETIDA AÉREA POSADA SOBRE FACHADA  2,5 m < 2,5 m se protegerá con tubo Cable aislado RZ 0,6/1 KV de Cu o Al Distanciada de la pared  6 m en cruce con calle o carretera

6 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.2.2. ACOMETIDA AÉREA TENSADA SOBRE POSTES o Los cable serán RZ 0,6/1 KV o Se instalarán mediante un cable fiador independiente o mediante la utilización de un conductor neutro fiador con una adecuada resistencia mecánica o Los cruzamientos, paralelismos, proximidades, etc, cumplirán lo indicado en la ITC-BT-06 o Cuando los cables crucen sobre vías públicas o zonas de circulación rodada la altura mínima no será inferior a 6 metros  6 m en cruce en cruce con calles y carreteras

7 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.2.3. ACOMETIDA SUBTERRÁNEA o Este tipo de instalación se realizará de acuerdo con la ITC-BT-07. o Se tendrá en cuenta las separaciones mínimas indicadas en cruces y paralelismos con otras canalizaciones de agua, gas, líneas de telecomunicación y otros conductores de energía eléctrica. o Conductores tipo RV 0,6/1 KV o RZ1 de Cu o Al

8 ITC-BT-11 Acometidas Vicent Albinyana Mompó 2,5 m 1.2.4. ACOMETIDA AÉREO-SUBTERRÁNEA o Son aquellas acometidas que parte de la instalación se realiza aérea y parte en instalación subterránea. o Para el Proyecto e instalación se aplicará lo anteriormente expuesto según sea aérea o subterránea o El paso de subterránea a aérea el cable irá protegido mediante un conducto rígido hasta una altura de 2,5 m, las características del conducto rígido serán las mismas que las indicadas para los conductos indicados en las acometidas posadas sobre fachadas

9 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.3. INSTALACIÓN -Se dispondrá de una única acometida por edificio. -Llegarán a la CGP con conductores aislados y discurrirán por terrenos de dominio público. Se mantendrá el aislamiento hasta la CGP -Los conductores o cables serán aislados, de cobre o aluminio y de 0,6/1 KV. CGP Acometida La caída de tensión será la que la Empresa Suministradora tenga establecida (Rgto, que regula actividades de transporte, distribución,…de instalaciones de energía eléctrica Red de distribución

10 ITC-BT-11 Acometidas Vicent Albinyana Mompó 1.4 CARACTERÍSTICAS DE LOS CABLES Y CONDUCTORES -Serán aislados de cobre o de aluminio y se instalarán conforme a la ITC-BT-06 y la ITC-BT-07 (redes aérea o subterráneas) -Para el cálculo de las secciones se tendrá en cuenta: o Máxima carga prevista según previsión de cargas (ITC-BT-10) o Tensión de suministro (400 V) o Intensidad máxima admisible o C.d.t. Máxima, según compañía distribuidora, para que este dentro de los límites establecidos por el Reglamento que regula las actividades de transporte, distribución, comercialización de energía eléctrica (RD1955/2000).

11 ITC-BT-12 ESQUEMAS

12 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó 1.1. DEFINICIÓN Y 1.2. PARTES CONSTITUYENTES Se denominan instalaciones de enlace aquellas que unen la CGP, y esta misma con las instalaciones interiores del usuario, es decir, las que comienzan al final de la acometida y finalizan en los dispositivos de mando y protección. Discurrirán siempre por zonas de uso común, y serán propiedad del usuario. Estarán constituidas por: CGP: caja general de protección. LGA: línea general de alimentación. CC: concentración de contadores. DI: derivación individual. ICP: caja para interruptor de control de potencia. DGMP: dispositivos generales de mando y protección.

13 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó 1.1. DEFINICIÓN Y 1.2. PARTES CONSTITUYENTES PARTES QUE CONSTITUYEN LAS INSTALACIONES DE ENLACE CAJA GENERAL DE PROTECCIÓN CG P LÍNEA GENERAL de ALIMENTACIÓN LGA CENTRALIZACIÓN DE CONTADORES CC DERIVACIÓNES INDIVIDUALES DI CAJA ICP DISPOSITIVOS GENERALES de MANDO y PROTECCIÓN DGMP RED BT ACOMETIDA INSTALACIÓN INTERIOR WhWh WhWh WhWh WhWh

14 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó En los esquemas se pueden distinguir tres partes: 1. Instalación Pública: Red de distribución + Acometida 2. Instalación de enlace: C.G.P + LGA + Interruptor + Caja derivación + Contadores y fusibles + D.I 3. Instalación Privada: Caja para ICP + CGMP

15 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó LEYENDA ESQUEMAS 1. Red de distribución 2. Acometida 3. C.G.P. 4. L.G.A. 5. Interruptor General 6. Caja de Derivación 7. Emplazamiento de contadores 8. Derivación Individual 9. Fusible de Seguridad 10. Contador 11. Caja para ICP 12. Cuadro viviendas 13. Instalación interior

16 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó 2.1. ESQUEMA PARA UN SOLO USUARIO. o En este caso se podrá simplificar las instalaciones de enlace al coincidir en el mismo lugar la CGP y la situación del equipo de medida(CC) o No existe LGA, o El fusible de seguridad del contador (9) coincide con el fusible de la CGP.

17 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó TITULO 2.2.1. COLOCACIÓN DOS CONTADORES PARA DOS ABONADOS ALIMENTADOS DESDE EL MISMO LUGAR Podemos generalizar el esquema anterior, pero ampliándolo a un contador más

18 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó ESQUEMA PARA UN SOLO USUARIO ESQUEMA PARA DOS USUARIOS ALIMENTADOS DESDE EL MISMO LUGAR DISPOSITIVOS GENERALES de MANDO y PROTECCIÓN Wh ACOMETIDA Wh CAJA ICP DERIVACIÓN INDIVIDUAL CPM CONTADOR FUSIBLE de SEGURIDAD

19 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó CONTADORES EN FORMA CENTRALIZADA EN UN LUGAR. Es el esquema que normalmente utilizamos en edificios destinados a viviendas, edificios de oficinas o edificios destinados a una concentración de industrias 1. Red de distribución 2. Acometida 3. C.G.P. 4. L.G.A. 5. Interruptor General 6. Caja de Derivación 7. Emplazamiento de contadores 8. Derivación Individual 9. Fusible de Seguridad 10. Contador 11. Caja para ICP 12. Cuadro viviendas 13. Instalación interior

20 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó CAJA GENERAL DE PROTECCIÓN CG P LÍNEA GENERAL de ALIMENTACIÓN LGA CENTRALIZACIÓN DE CONTADORES CC DERIVACIÓNES INDIVIDUALES DI CAJA ICP DISPOSITIVOS GENERALES de MANDO y PROTECCIÓN DGMP RED BT ACOMETIDA WhWh WhWh WhWh WhWh ESQUEMA PARA VARIOS USUARIOS CON CONTADORES EN FORMA CONCENTRADA

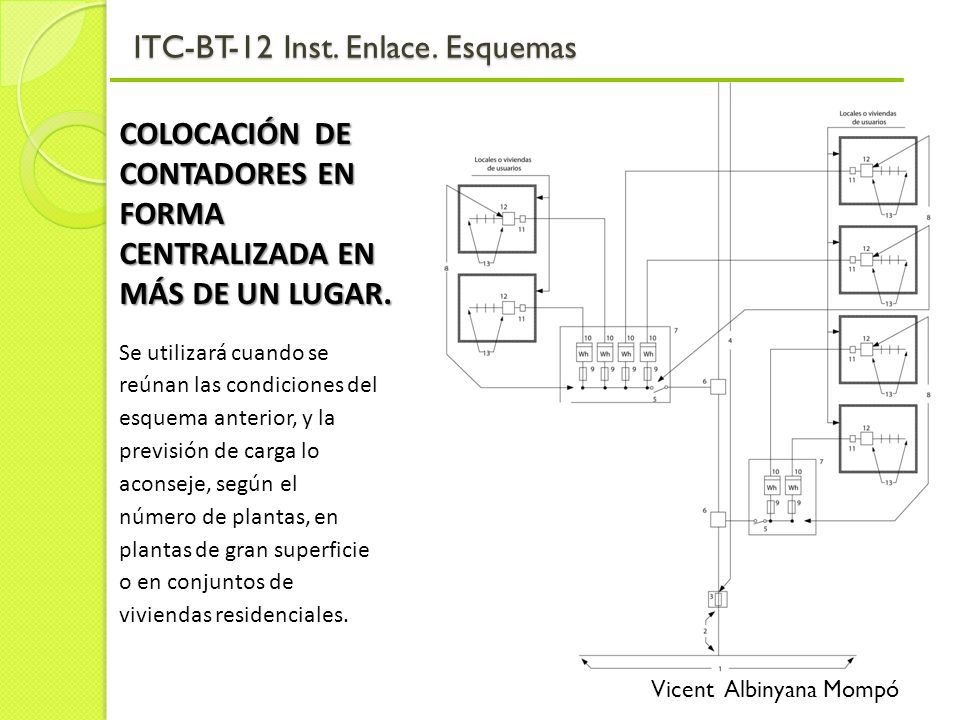

21 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó COLOCACIÓNDE CONTADORES EN FORMA CENTRALIZADA EN MÁS DE UN LUGAR. COLOCACIÓN DE CONTADORES EN FORMA CENTRALIZADA EN MÁS DE UN LUGAR. Se utilizará cuando se reúnan las condiciones del esquema anterior, y la previsión de carga lo aconseje, según el número de plantas, en plantas de gran superficie o en conjuntos de viviendas residenciales.

22 ITC-BT-12 Inst. Enlace. Esquemas Vicent Albinyana Mompó ESQUEMA PARA VARIOS USUARIOS CON CONTADORES EN FORMA CONCENTRADA EN MAS DE UN LUGAR CONTADORES 2 En planta intermedia CONTADORES 1 En planta baja LGA RED BT ACOMETIDA DI CG P

23 ITC-BT-13 CGP

24 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó DEFINICIÓN -Son las cajas que alojan los elementos de protección de las líneas generales de alimentación. -En ellas se inicia la instalación privada de los usuarios (incluyendo la propia caja). In CGP Pot. Max. Adm 100 A 62Kw 160 A 99 kW 250 A 155 kW 400 A 249 kW

25 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó EMPLAZAMIENTO E INSTALACIÓN -Preferentemente en las fachadas exteriores de los edificios, a una altura de entre 3 y 4 m. -Para acometidas subterráneas, se instalará en un nicho en pared, con un cierre mediante puerta, con IK 10 que dispondrá de cerradura o candado y se colocará a un mínimo de 30 cm sobre el suelo. -Solo se tendrá acceso, previa comunicación a la empresa suministradora. -Si el edificio es alimentado por un CT, los fusibles de BT del Centro harán de CGP. El mantenimiento será a cargo de Iberdrola -Dentro de las mismas se instalarán cortacircuitos fusibles para las fases, conexión amovible para el neutro y dispondrá de un borne de puesta a tierra si procede. -Una vez instaladas, las CGP tendrán un grado de protección IP 43 e IK08

26 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó EMPLAZAMIENTO E INSTALACIÓN Situación C.G.P. en redes aéreas tendidas sobre apoyos Situación C.G.P. en redes aéreas posadas sobre fachada

27 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó EMPLAZAMIENTO E INSTALACIÓN Situación C.G.P. en redes subterráneas

28 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó EMPLAZAMIENTO E INSTALACIÓN Situación C.G.P. en redes subterráneas -No se alojarán más de 2 CGP dentro de un Nicho. Cuando sea necesario más de 2 cajas, se tomará una solución entre la propiedad e Iberdrola. -El instalador o usuario solo tendrán acceso y podrán actuar sobre los bornes con la LGA (parte de arriba), previa comunicación a la compañía suministradora

29 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó TIPOS Y CARACTERÍSTICAS -Las CGP se regirán por lo establecido en las normas particulares de la empresa suministradora. -Cumplirán la Norma UNE 60.439-1. (la misma norma que deben cumplir los cuadros). -Grado de protección IP-43 e IK-8 -Incorporan un fusible por cada fase a proteger y una conexión amovible para el neutro. -El esquema de la CGP a utilizar estará en función de las necesidades del suministro solicitado y del tipo de red de alimentación, y lo determina la empresa suministradora. Serán uno de los tipos que indique Iberdrola en sus Normas Técnicas (aprobado por Industria).

30 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó TIPOS Y CARACTERÍSTICAS CGP de 80/100A, con base para fusible cilíndrico CGP de 250 A, con base para fusible de cuchilla

31 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó TIPOS Y CARACTERÍSTICAS CALIBRE DE FUSIBLES Intensidad nominal (A) 40 –- 50 –- 63 --80 –- 100 – 125 –- 160 --- 200 –- 250 – 315 -- 400

32 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó CAJAS DE PROTECCIÓN Y MEDIDA -Para el caso de un único usuario, o dos usuarios alimentados desde el mismo lugar, se coloca un solo elemento llamado caja de protección y medida (CPM), ya que incorpora la CGP y el equipo de medida. -Su instalación se realizará a una altura comprendida entre 0,7 m y 1,80 m. No se permite el montaje en superficie -Los grados de protección serán IP 43 e IK 09 -La mirilla resistente a los rayos ultravioleta

33 ITC-BT-13. Caja General de Protección Vicent Albinyana Mompó CAJAS DE PROTECCIÓN Y MEDIDA

34 ITC-BT-14 LGA

35 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó DEFINICIÓN - Estarán constituidas por: Cables aislados en el interior de tubos empotrados, enterrados o en montaje superficial. Cables aislados en el interior de canales, cuya tapa sólo se pueda abrir con un útil. Cables aislados en interior de conductos de obra Canalizaciones eléctricas prefabricadas conforme la norma UNE-EN 60439-2 - La Línea General de Alimentación (antes Línea Repartidora), es aquella que enlaza la CGP con la Centralización de Contadores. - Las canalizaciones incluirán, en cualquier caso EL CONDUCTOR DE PROTECCIÓN

36 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó DEFINICIÓN CG P RED BT ACOMETIDA LGA DI CONDUCTOR DE PROTECCIÓN

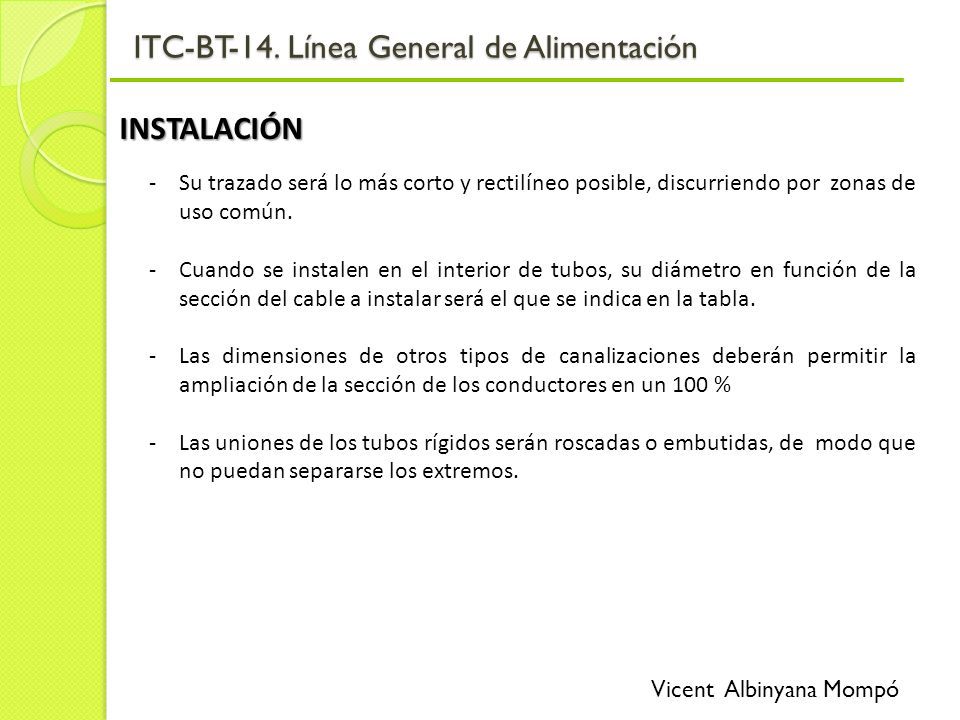

37 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN -Su trazado será lo más corto y rectilíneo posible, discurriendo por zonas de uso común. -Cuando se instalen en el interior de tubos, su diámetro en función de la sección del cable a instalar será el que se indica en la tabla. -Las dimensiones de otros tipos de canalizaciones deberán permitir la ampliación de la sección de los conductores en un 100 % -Las uniones de los tubos rígidos serán roscadas o embutidas, de modo que no puedan separarse los extremos.

38 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN Secciones (mm 2 ) ø exterior tubos (mm) FASENEUTRO 10 (Cu)1075 16 (Cu)1075 16 (Al)1675 2516110 3516110 5025125 7035140 9550140 12070160 15070160 18595180 240120200 El ø de los tubos en función de la sección será el de la Tabla 1

39 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN oCuando discurra verticalmente lo hará por el interior de una canaladura o conducto de obra de fábrica empotrado o adosado al hueco de la escalera por lugares de uso común. oEl conducto será registrable y precintable en cada planta. oSe establecerán cortafuegos cada tres plantas como mínimo. Y sus paredes serán RF 120 oLas dimensiones mínimas del conducto serán de 30 x 30 cm y se destinará únicamente a alojar la Línea General de Alimentación y el conductor de protección.

40 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN

41 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN Los conductores a utilizar, tres de fase y uno de neutro, serán de cobre o aluminio, unipolares y aislados, siendo su nivel de aislamiento 0,6/1 KV. Los cables serán no propagadores del incendio y con emisión de humos y opacidad reducida (AS) Los elementos de conducción (tubos, canales…) de los cables deberán estar clasificados como “no propagadores de la llama”. Siempre que se utilicen conductores de aluminio, las conexiones de los mismos deberán realizarse utilizando las técnicas apropiadas que eviten el deterioro del conductor debido a la aparición de potenciales peligrosos, originados por los efectos de los pares galvánicos. La sección de los cables deberá ser uniforme en todo su recorrido y sin empalmes, exceptuándose las derivaciones realizadas en el interior de cajas para alimentación de centralizaciones de contadores. Si son tubos enterrados cumplirán ITC-BT-07.

42 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó INSTALACIÓN 10 mm 2 en cobre 16 mm 2 en aluminio -La sección mínima será de 10 mm 2 en cobre y 16 mm 2 en aluminio -El tipo de cable normalmente usado será: RZ1-K 0,6/1 KV --- DZ1-K 0,6/1 KV -C-C-C-Caídas de Tensión o0o0o0o0,5 % Para LGA destinada a contadores totalmente centralizados. o1o1o1o1 % Para LGA destinada a centralizaciones parciales de contadores. Ver Tabla 1 -Para la sección del conductor neutro, se tendrán en cuenta el máximo desequilibrio que puede preverse y las corrientes armónicas, no admitiéndose una sección inferior al 50 % de la correspondiente al conductor de fase. (Ver Tabla 1) -Recomendación guía técnica: El conductor neutro deberá ser en general de la misma sección que los conductores de fase, excepto cuando se justifique que no pueden existir desequilibrios o corrientes armónicas debidas a cargas no lineales.

43 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó CÁLCULO LGA

44 ITC-BT-14. Línea General de Alimentación Vicent Albinyana Mompó CÁLCULO LGA

45 ITC-BT-15 Derivaciones Individuales

46 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó DEFINICIÓN Es la parte de la instalación que enlaza la LGA con el cuadro de contadores, pasando a través del equipo de medida del abonado y suministra energía a una instalación de usuario. La DI, por tanto se inicia en el embarrado general, incluye los fusibles de seguridad, el conjunto de medida, los conductores y los dispositivos privados de mando y protección. FUSIBLES DE SEGURIDAD EMBARRADO DISPOSITIVOS GENERALES DE MANDO Y PROTECCIÓN CONJUNTO DE MEDIDA Wh

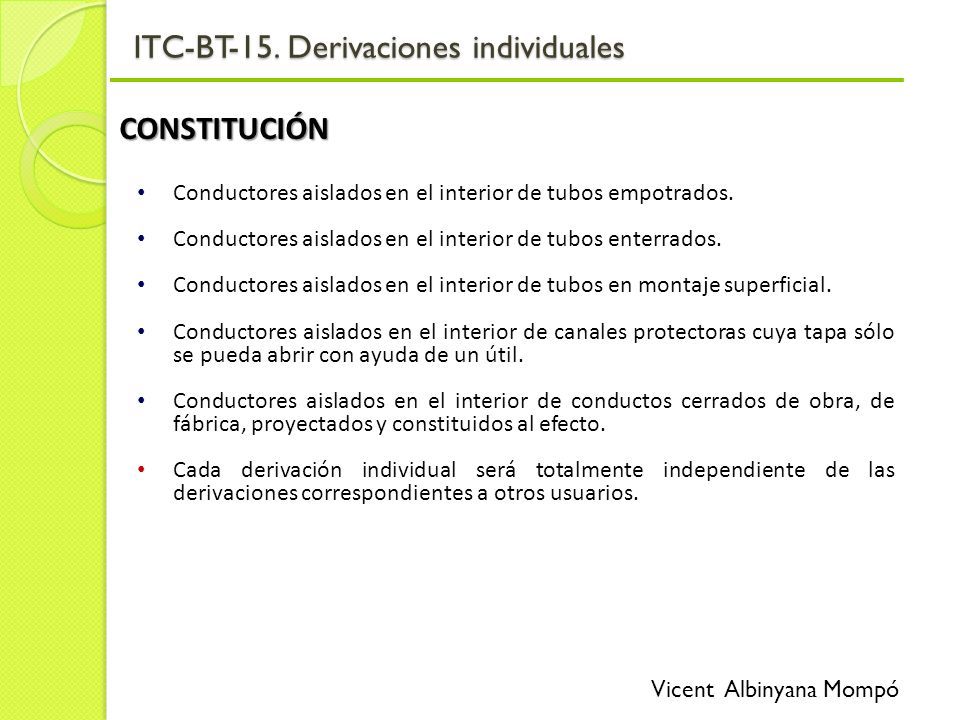

47 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó CONSTITUCIÓN Conductores aislados en el interior de tubos empotrados. Conductores aislados en el interior de tubos enterrados. Conductores aislados en el interior de tubos en montaje superficial. Conductores aislados en el interior de canales protectoras cuya tapa sólo se pueda abrir con ayuda de un útil. Conductores aislados en el interior de conductos cerrados de obra, de fábrica, proyectados y constituidos al efecto. Cada derivación individual será totalmente independiente de las derivaciones correspondientes a otros usuarios.

48 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó INSTALACIÓN Los tubos y canales protectoras tendrán una sección nominal que permita ampliar la sección de los conductores inicialmente instalados en un 100 %. Los diámetros exteriores nominales mínimos de los tubos en derivaciones individuales serán de 32 mm Se dispondrá de un tubo de reserva por cada diez derivaciones individuales o fracción, desde las concentraciones de contadores hasta las viviendas o locales, para poder atender fácilmente posibles ampliaciones. En locales donde no este definida su partición, se instalará, como mínimo, un tubo por cada 50 m 2 de superficie.

49 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó INSTALACIÓN Las uniones de los tubos rígidos serán roscadas o embutidas, de manera que no puedan separarse los extremos. Cuando las derivaciones individuales discurran verticalmente se alojarán en el interior de una canaladura o conducto de obra de fábrica, preparado única y exclusivamente para este fin, que podrá ir empotrado o adosado al hueco de escalera o zonas de uso común. Las dimensiones mínimas se ajustarán a la tabla. Se dispondrá, como mínimo cada tres plantas, de elementos cortafuegos y tapas de registro precintables de las dimensiones de la canaladura. Con objeto de facilitar la instalación, cada 15 m se podrán colocar cajas de registro precintables, comunes a todos los tubos de la derivación individual, en las que no se realizarán empalmes de conductores. Para el caso de cables aislados en el interior de tubos enterrados, la derivación individual cumplirá lo que se indica en la ITC BT-07

50 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó INSTALACIÓN L ≥ 50 cm P≥ 30 cm

51 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó CABLES El número de conductores vendrá fijado por el número de fases, neutro y conductor de protección. Además cada derivación individual incluirá el hilo de mando para posibilitar la aplicación de diferentes tarifas. No se admitirá el empleo de conductor neutro común ni de conductor de protección común para distintos suministros. Los cables no presentarán empalmes y su sección será uniforme. Los conductores a utilizar serán de cobre o aluminio, aislados y normalmente unipolares, siendo su tensión asignada 450/750 V. Para el caso de cables multiconductores o para el caso de derivaciones individuales en el interior de tubos enterrados, el aislamiento de los conductores será de tensión asignada 0,6/1 KV. Los cables serán no propagadores de incendio y con emisión de humos y opacidad reducida. Los elementos de conducción de cables serán clasificados como “no propagadores de la llama”.

52 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó CABLES 0,5 % Para el caso de contadores concentrados en más de un lugar. 1 % Para el caso de contadores totalmente concentrados. 1,5 % Para el caso de DI en suministros para un único usuario (sin LGA) SECCIÓN MÍNIMA 6 mm 2 para los cables polares, neutro y protección. 1,5 mm 2 para el hilo de mando, que será de color rojo. CAIDA DE TENSIÓN MÁXIMA PERMITIDA TIPO DE CABLE A UTILIZAR: Para DI con cables unipolares aislados en el interior de tubos empotrados o en montaje superficial: H07Z1-K -- ES07Z1-K Para DI con cables multiconductores o en instalación enterrada: RZ1-K 0,6/1 KV

53 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó CÁLCULO DI

54 ITC-BT-15. Derivaciones individuales Vicent Albinyana Mompó CÁLCULO DI

55 ITC-BT-16 Contadores

56 ITC-BT-16. Contadores Vicent Albinyana Mompó GENERALIDADES Los contadores y demás dispositivos para la medida de energía eléctrica, podrán estar ubicados en: Módulos (cajas con tapas precintables) Paneles. Armarios. El grado de protección que deben cumplir estos conjuntos debe ser: Para instalaciones tipo interior: IP40; IK09 Para instalaciones tipo exterior: IP43; IK09 Deberán permitir de forma directa la lectura de los contadores e interruptores horarios, así como la del resto de dispositivos de medida. Cuando se utilicen módulos o armarios, éstos deberán disponer de ventilación interna para evitar condensaciones, sin que disminuya su grado de protección. Cada derivación individual debe llevar asociado en su origen su propia protección compuesta por fusibles de seguridad. Estos fusibles se instalarán antes del contador y se colocarán en cada uno de los hilos de fase y estarán precintados por la empresa suministradora.

57 ITC-BT-16. Contadores Vicent Albinyana Mompó CABLES Los cables serán de 6 mm 2 y de tensión asignada 450/750 V, los conductores serán de clase 2 (rígidos). Los cables serán no propagadores del incendio y con emisión de humos y opacidad reducida. Deberá disponer del cableado necesario para los circuitos de mando y control con el objetivo de satisfacer las disposiciones tarifarias vigentes. El cable tendrá las mismas características que las indicadas anteriormente, su color será rojo y con una sección de 1,5 mm 2. Las conexiones se efectuarán directamente y los conductores no requerirán preparación especial o terminales.

58 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA INDIVIDUAL Esta disposición sólo se utilizará cuando se trate de suministro a un único usuario independiente, o a dos alimentados desde un mismo lugar. Se hará uso de la Caja de Protección y Medida (CPM) que reúne bajo una misma envolvente, los fusibles generales de protección, el contador y el dispositivo de protección horaria. En este caso, los fusibles de seguridad coinciden con los generales de protección.

59 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA > 16 contadores En Local: > 16 contadores < 16 contadores En Armario: < 16 contadores -Si el edificio < 12 plantas se concentrará en P.B, entresuelo ó 1º sótano -Para más de 12 plantas, se podrá concentrar en plantas intermedias. Podrán disponerse concentraciones por plantas, cuando el nº de contadores en cada una de las plantas sea > 16 contadores

60 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA Contadores concentrados en planta baja, entresuelo o primer sótano planta baja, entresuelo o primer sótano En edificios de hasta 12 plantas 12ª PTA.. 2ª PTA.. 1ª PTA. Pta. 12 Pta.baja

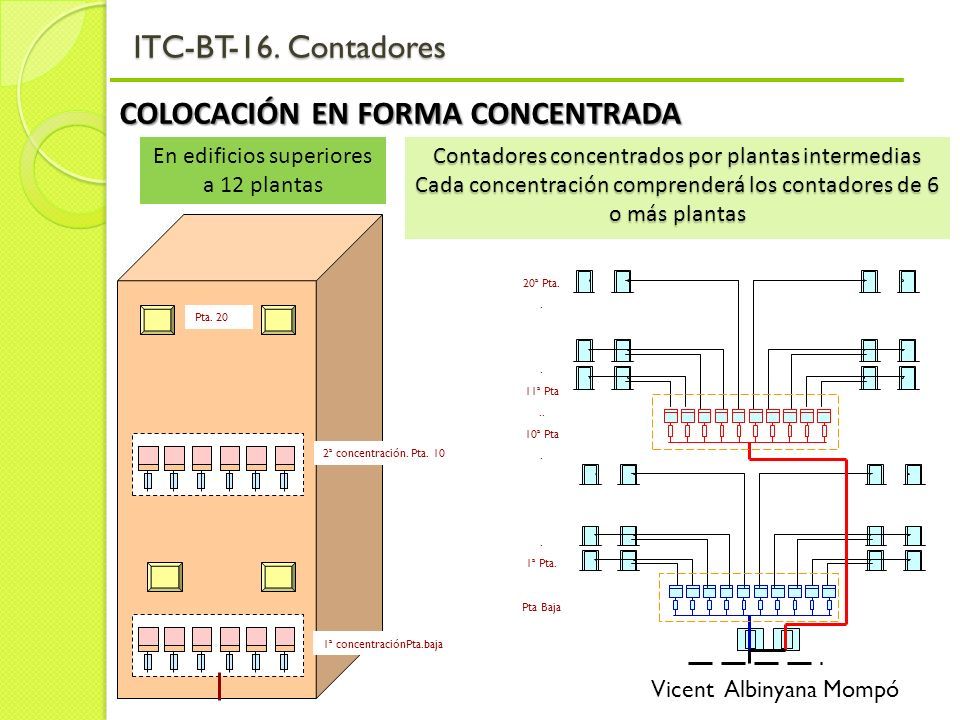

61 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA Contadores concentrados por plantas intermedias Cada concentración comprenderá los contadores de 6 o más plantas En edificios superiores a 12 plantas 20ª Pta.. 11ª Pta.. 10ª Pta. 1ª Pta. Pta Baja Pta. 20 1ª concentraciónPta.baja 2ª concentración. Pta. 10

62 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA Contadores concentrados por plantas Cuando el nº de contadores en cada concentración POR PLANTA sea superior a 16 y haya más de 12 plantas 2ª Planta 1ª Planta > 16 contadores Pta.1ª Pta.2ª

63 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA o Estarán concebidas para albergar los aparatos de medida, mando, control (ajeno al ICP) y protección de todas las DI. o Permitirán la instalación de los elementos necesarios para la aplicación de las tarifas vigentes vigentes y permitirán la incorporación de los avances tecnológicos del momento o Se colocarán de forma que desde el suelo hasta la parte inferior de la misma haya como mínimo 0,25 m, y el cuadrante de lectura del contador más alto no supere los 1,80 m. o La propiedad del edificio o el usuario tendrán la responsabilidad de los precintos. o El cableado que efectúa las uniones embarrado-contador-borne de salida podrá ir bajo tubo o conducto.

64 ITC-BT-16. Contadores Vicent Albinyana Mompó COLOCACIÓN EN FORMA CONCENTRADA

65 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES

66 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES Interruptor general de maniobra Interruptor general de maniobra: en caso de necesidad, dejará fuera de servicio toda la concentración de contadores. Será obligatorio para concentraciones de más de dos usuarios. No debe cortar los servicios generales (Ascensor, bomba agua, alumbrado escalera, etc) El interruptor será de 160 A hasta 90 KW o 250 A hasta 150 KW El interruptor será de 160 A hasta 90 KW o 250 A hasta 150 KW Interruptor de corte omnipolar, de apertura en carga y que garantice que el neutro no sea cortado antes que los otros polos. Se instalará entre la LGA y el embarrado de la concentración de contadores. Cuando exista más de una LGA se colocará un interruptor por cada una de ellas. Se instalará en una envolvente de doble aislamiento independiente,

67 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES UNIDAD FUNCIONAL DE INTERRUPTOR GENERAL DE MANIOBRA

68 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES Embarrado general y los fusibles de seguridad. Embarrado general y los fusibles de seguridad. Contiene el embarrado general de la concentración y los fusibles de seguridad correspondientes a todos los suministros que esten conectados al mismo. Dispondrá de una conexión aislante que evite contactos accidentales con el embarrado general al acceder a los fusibles de seguridad.

69 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES

70 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES Unidad funcional de medida: Unidad funcional de medida: contadores, interruptor horario y/o dispositivos de mando para la medida de energía eléctrica.

71 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES Embarrado de protección y bornes de salida: Embarrado de protección y bornes de salida: Contiene Embarrado de protección, donde se conectarán los cables de protección de cada derivación Individual. Deberá estar señalizado con el símbolo de puesta a tierra y conectado a tierra. Bornes de salida de las derivaciones Individuales.

72 ITC-BT-16. Contadores Vicent Albinyana Mompó CONSTITUCIÓN ELÉCTRICA CONCENTRACIONES Unidad funcional de mando (opcional). Unidad funcional de mando (opcional). Dispositivos para el cambio de tarifa. Unidad funcional de telecomunicaciones: Unidad funcional de telecomunicaciones: Contiene el espacio para el equipo de comunicación y adquisición de datos. LGA

73 ITC-BT-16. Contadores Vicent Albinyana Mompó CONEXIÓN

74 ITC-BT-16. Contadores Vicent Albinyana Mompó CONEXIÓN

75 ITC-BT-16. Contadores Vicent Albinyana Mompó TARIFICACIÓN NOCTURNA

76 ITC-BT-16. Contadores Vicent Albinyana Mompó LOCALES PARA CONCENTRACIONES DE CONTADORES  El local estará dedicado única y exclusivamente a este fin.  Podrá albergar, por necesidades de la Compañía Eléctrica, un equipo de comunicación y adquisición de datos a instalar por la propia Compañía, así como el cuadro general de mando y protección de los servicios comunes del edificio.  Estará situado en la planta baja, entresuelo o primer sótano, salvo cuando existan concentraciones por plantas, en un lugar lo más próximo posible a la entrada del edificio y a la canalización de las derivaciones individuales.  Será de fácil y libre acceso, tal como portal o recinto de portería y el local nunca podrá coincidir con el de otros servicios (calderas, contadores de agua, gas, telecomunicaciones, maquinaria de ascensor o cuarto de almacén, trastero, basuras, etc.

77 ITC-BT-16. Contadores Vicent Albinyana Mompó LOCALES PARA CONCENTRACIONES DE CONTADORES  No servirá nunca de paso ni de acceso a otros locales.  Estará separado de otros locales que presenten riesgos de incendio o produzcan vapores corrosivos y no estará expuesto a vibraciones ni humedades.  Dispondrá de iluminación y ventilación suficiente para comprobar el buen funcionamiento de todos los componentes de la concentración (100 lux)  Cuando la cota del suelo sea inferior o igual a la de los pasillos o locales colindantes, deberán disponerse sumideros de desagüe para que en el caso de avería, descuido o rotura de tuberías de agua, no puedan producirse inundaciones en el local.  Luminaria de emergencia junto a puerta de 5 lux y 1 hora

78 ITC-BT-16. Contadores Vicent Albinyana Mompó LOCALES PARA CONCENTRACIONES DE CONTADORES

79 ITC-BT-16. Contadores Vicent Albinyana Mompó LOCALES PARA CONCENTRACIONES DE CONTADORES

80 ITC-BT-16. Contadores Vicent Albinyana Mompó EXPLICACIÓN DE LA FALLA (O DE LA VERBORREA INGENIECERRIL) M0: M0: Material No combustible ante la acción térmica normalizada del ensayo correspondiente. M1 M1: Material combustible pero no inflamable, lo que indica que su combustión no se mantiene cuando cesa la aportación de calor. Extintor 21B: Extintor 21B: La eficacia de un extintor se designa mediante un código formado por: o Un valor numérico indicativo del tamaño del fuego que puede apagar. Mediante un ensayo normalizado para cada clase de fuego (UNE 23 110) o Una letra indicativa de la clase de fuego para la cual es adecuado el agente extintor que contiene (A para fuegos de materias sólidas, B para fuegos de materias líquidas) DOBLE AISLAMIENTO DOBLE AISLAMIENTO: Aislamiento que comprende, a la vez, un aislamiento principal y un aislamiento suplementario.

81 ITC-BT-16. Contadores Vicent Albinyana Mompó ARMARIOS PARA CONCENTRACIONES DE CONTADORES Cuando Nº contadores menor o igual que 16 Estará destinado única y exclusivamente a este fin. Estará situado en la P.B., entresuelo o primer sótano, salvo cuando existan concentraciones por plantas, empotrado o adosado sobre un paramento de la zona común de la entrada lo más próximo a ella y a la canalización de las DI. Los armarios tendrán características parallamas mínima, PF 30. Dispondrá de ventilación e iluminación suficiente En sus inmediaciones se instalará un extintor movil, de eficacia mínima 21 B, cuya instalación y mantenimiento será a cargo de la propiedad del edificio. Se colocará una base de enchufe con toma de corriente de 16 A para servicios de mantenimiento.

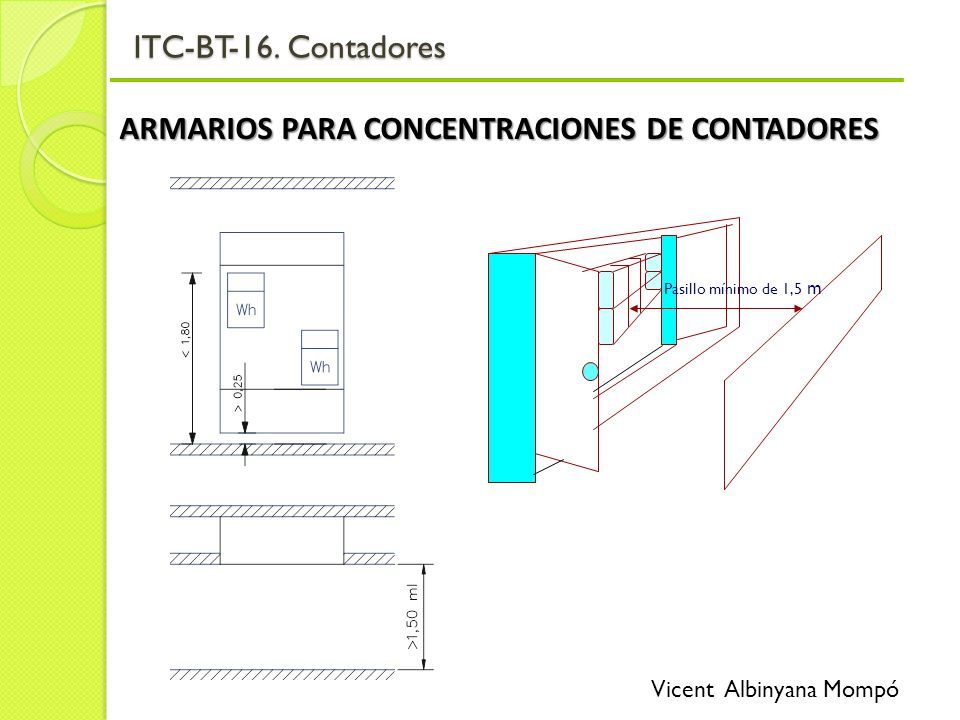

82 ITC-BT-16. Contadores Vicent Albinyana Mompó ARMARIOS PARA CONCENTRACIONES DE CONTADORES Pasillo mínimo de 1,5 m

83 ITC-BT-16. Contadores Vicent Albinyana Mompó ARMARIOS PARA CONCENTRACIONES DE CONTADORES

84 ITC-BT-16. Contadores Vicent Albinyana Mompó CONEXIONES

85 ¡¡¡¡FIN!!!
