Variable controlada y señal de control o variable manipulada. La variable controlada es la cantidad o condición que se mide y controla. La señal de.

Presentación del tema: "Variable controlada y señal de control o variable manipulada. La variable controlada es la cantidad o condición que se mide y controla. La señal de."— Transcripción de la presentación:

1

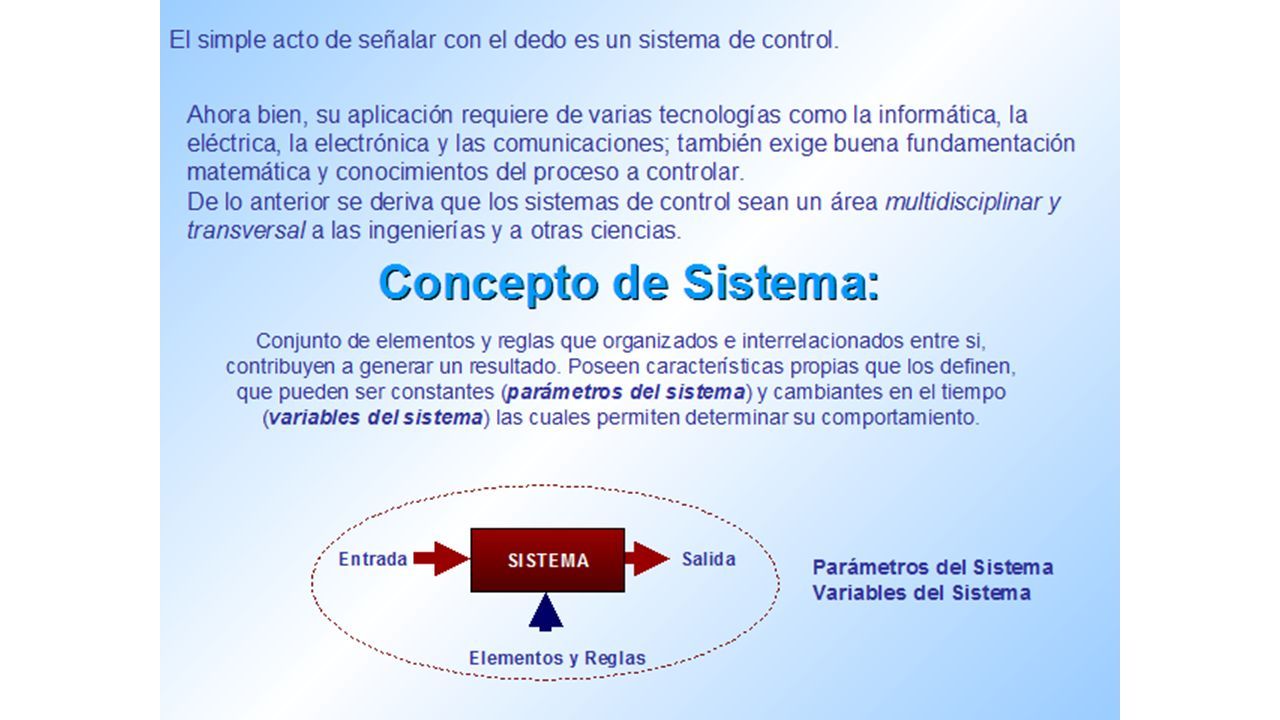

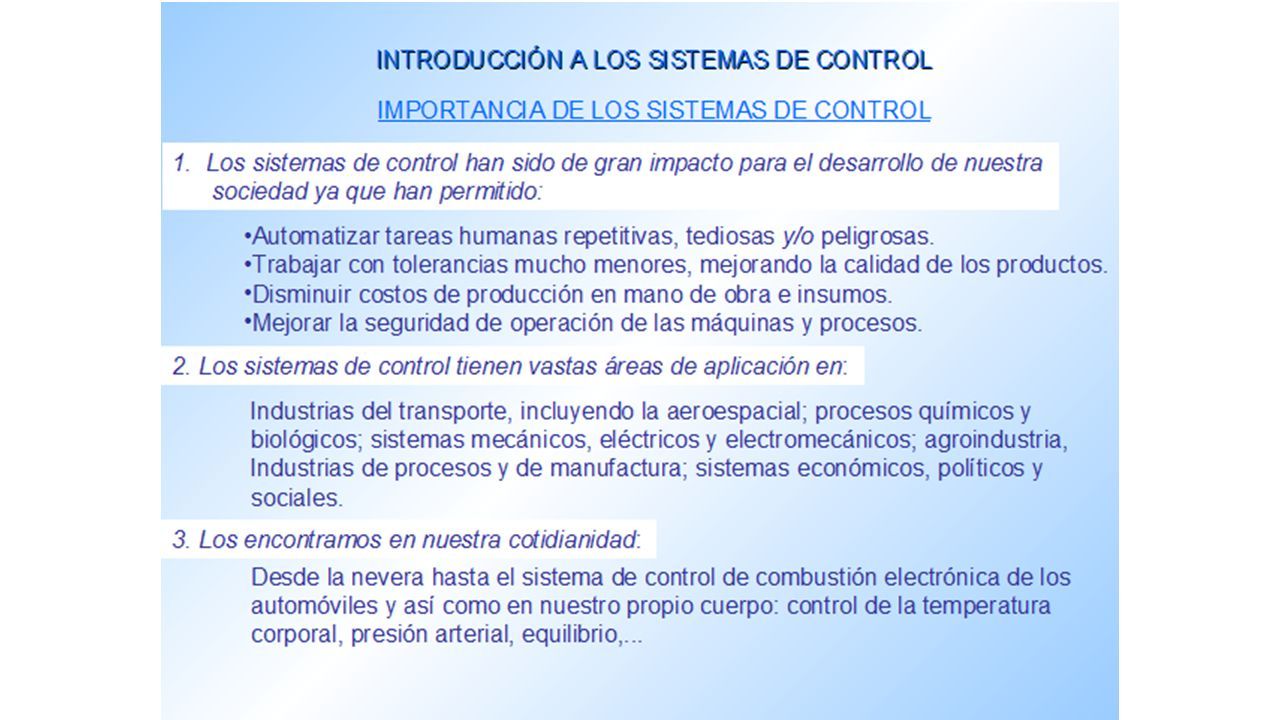

2

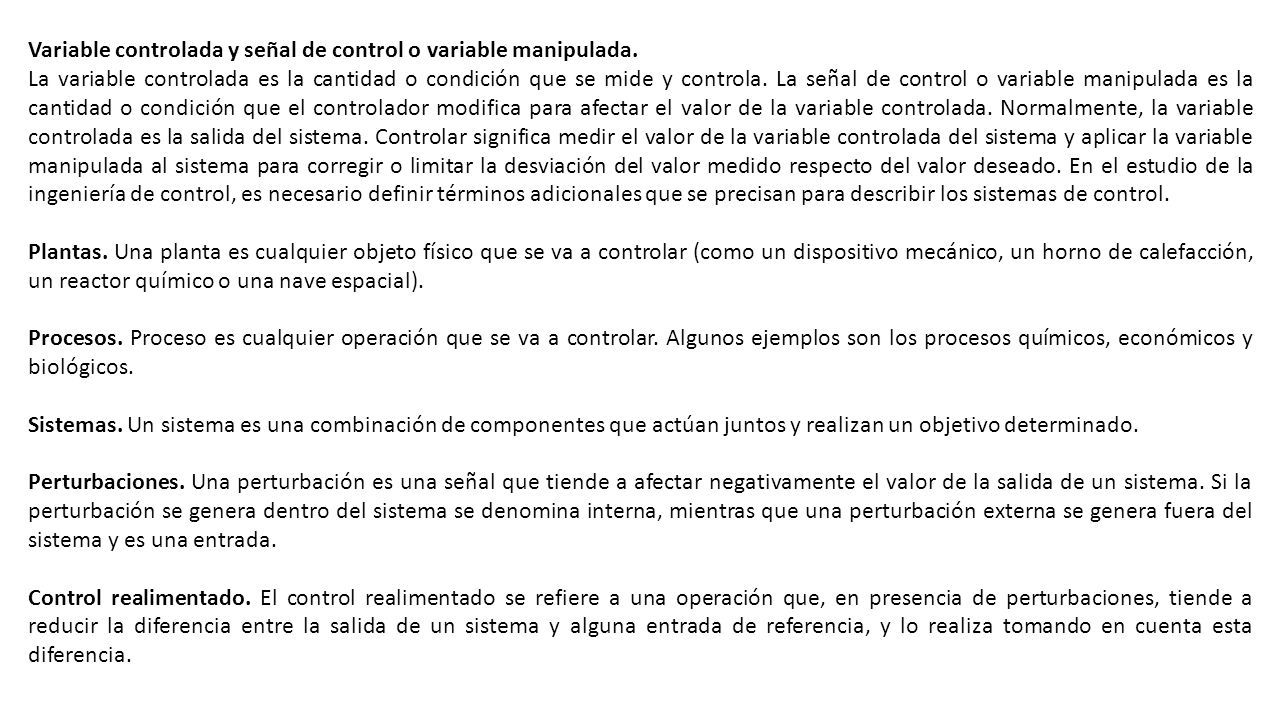

3 Variable controlada y señal de control o variable manipulada. La variable controlada es la cantidad o condición que se mide y controla. La señal de control o variable manipulada es la cantidad o condición que el controlador modifica para afectar el valor de la variable controlada. Normalmente, la variable controlada es la salida del sistema. Controlar significa medir el valor de la variable controlada del sistema y aplicar la variable manipulada al sistema para corregir o limitar la desviación del valor medido respecto del valor deseado. En el estudio de la ingeniería de control, es necesario definir términos adicionales que se precisan para describir los sistemas de control. Plantas. Una planta es cualquier objeto físico que se va a controlar (como un dispositivo mecánico, un horno de calefacción, un reactor químico o una nave espacial). Procesos. Proceso es cualquier operación que se va a controlar. Algunos ejemplos son los procesos químicos, económicos y biológicos. Sistemas. Un sistema es una combinación de componentes que actúan juntos y realizan un objetivo determinado. Perturbaciones. Una perturbación es una señal que tiende a afectar negativamente el valor de la salida de un sistema. Si la perturbación se genera dentro del sistema se denomina interna, mientras que una perturbación externa se genera fuera del sistema y es una entrada. Control realimentado. El control realimentado se refiere a una operación que, en presencia de perturbaciones, tiende a reducir la diferencia entre la salida de un sistema y alguna entrada de referencia, y lo realiza tomando en cuenta esta diferencia.

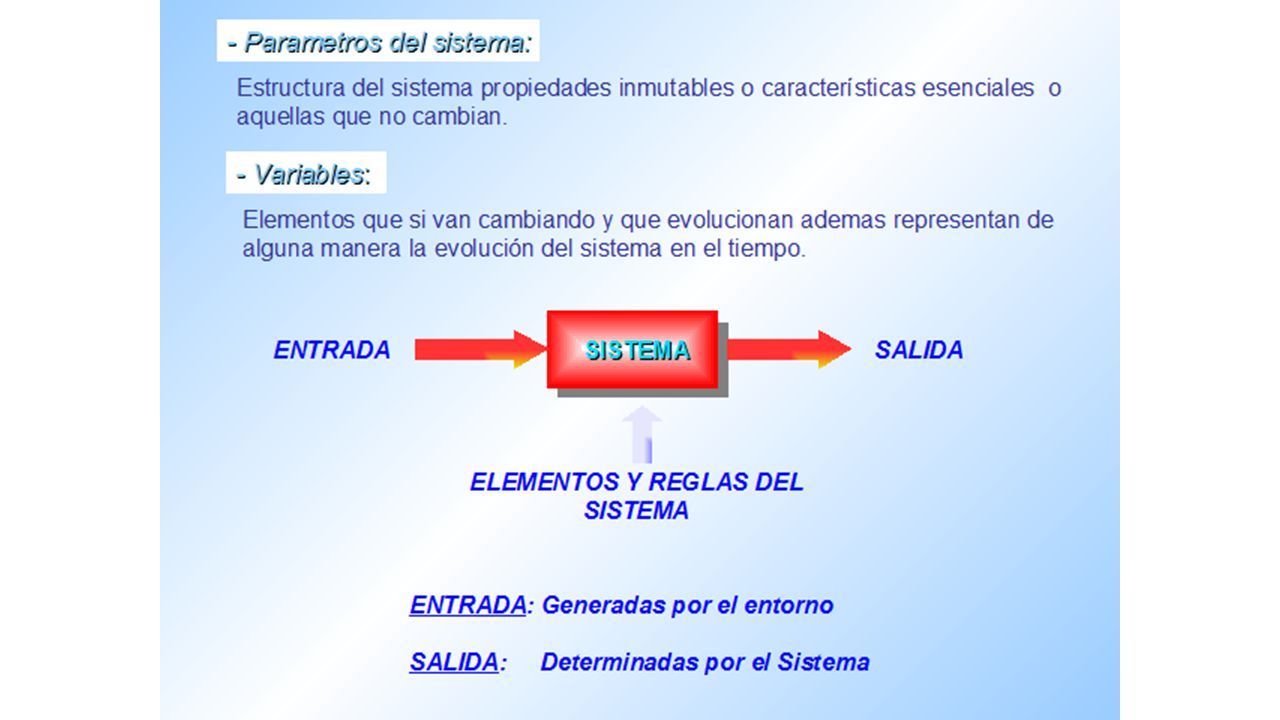

4

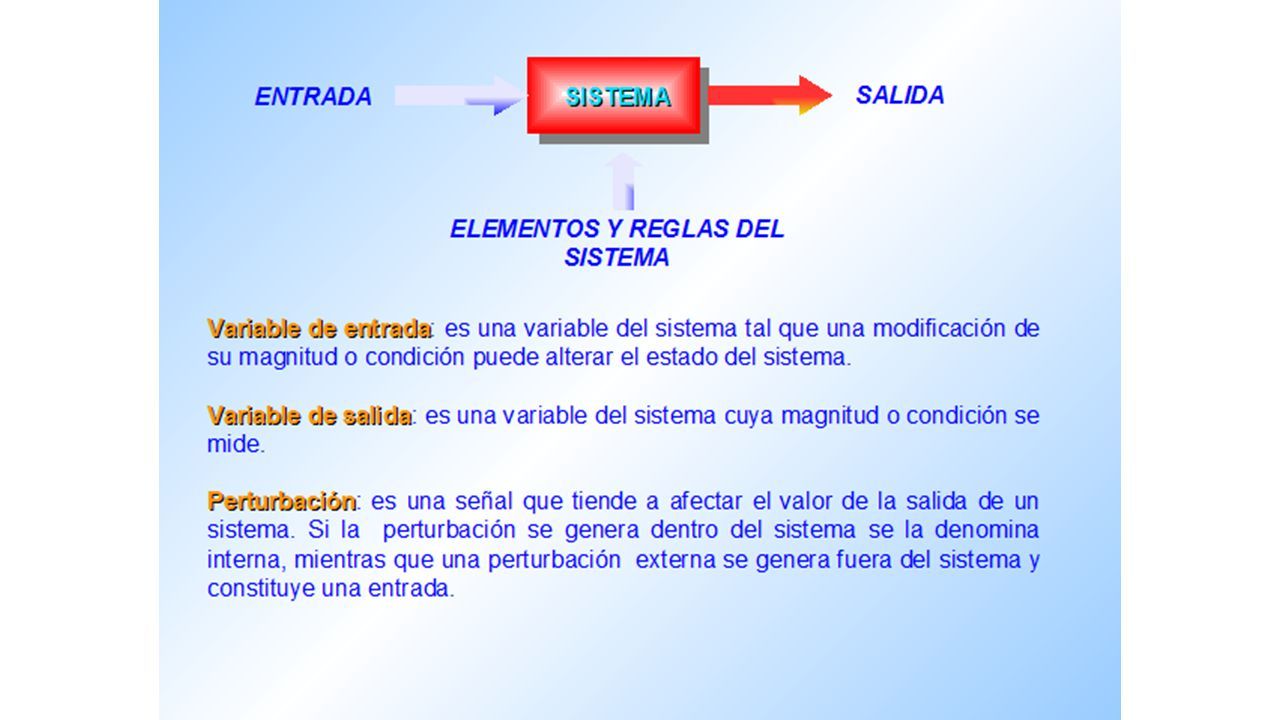

5

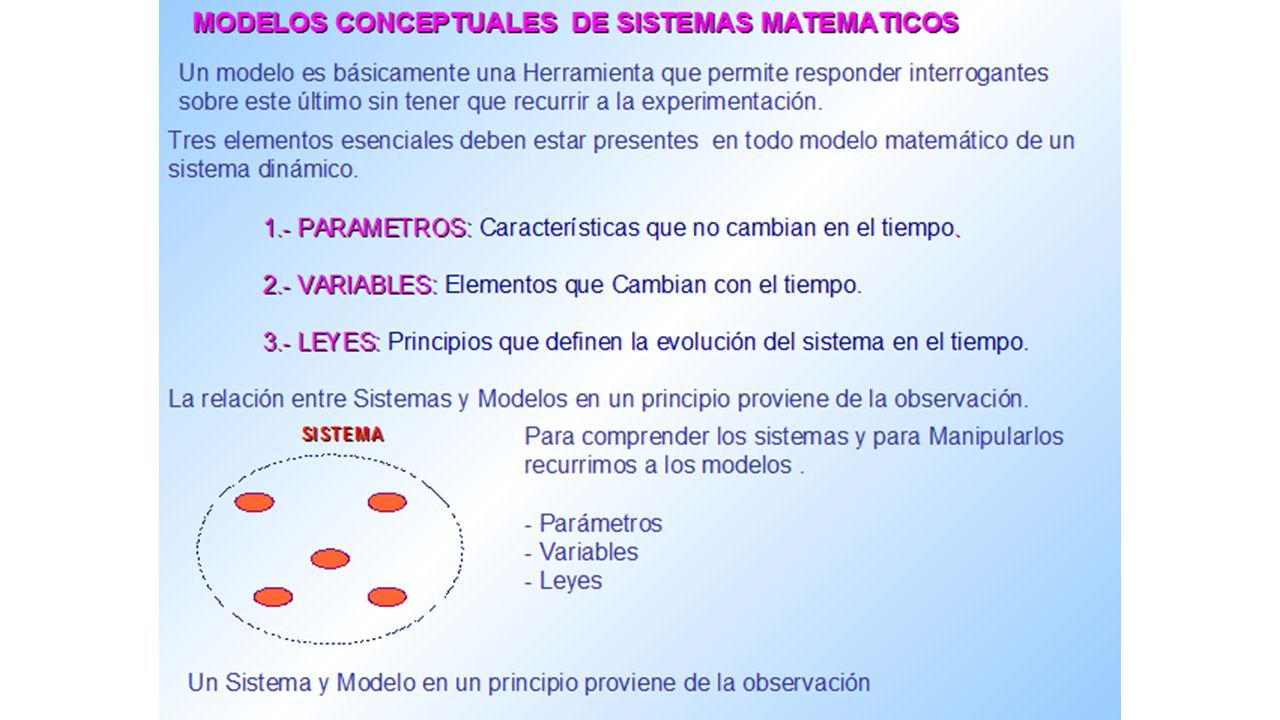

6

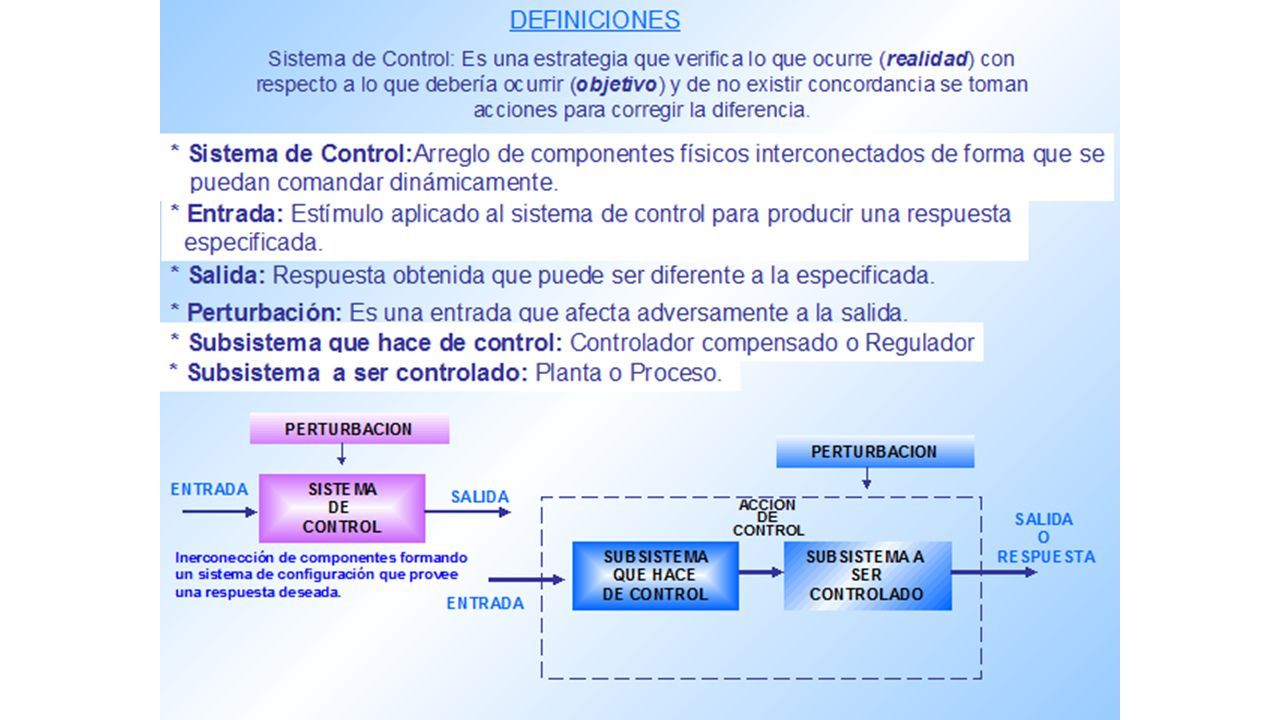

7

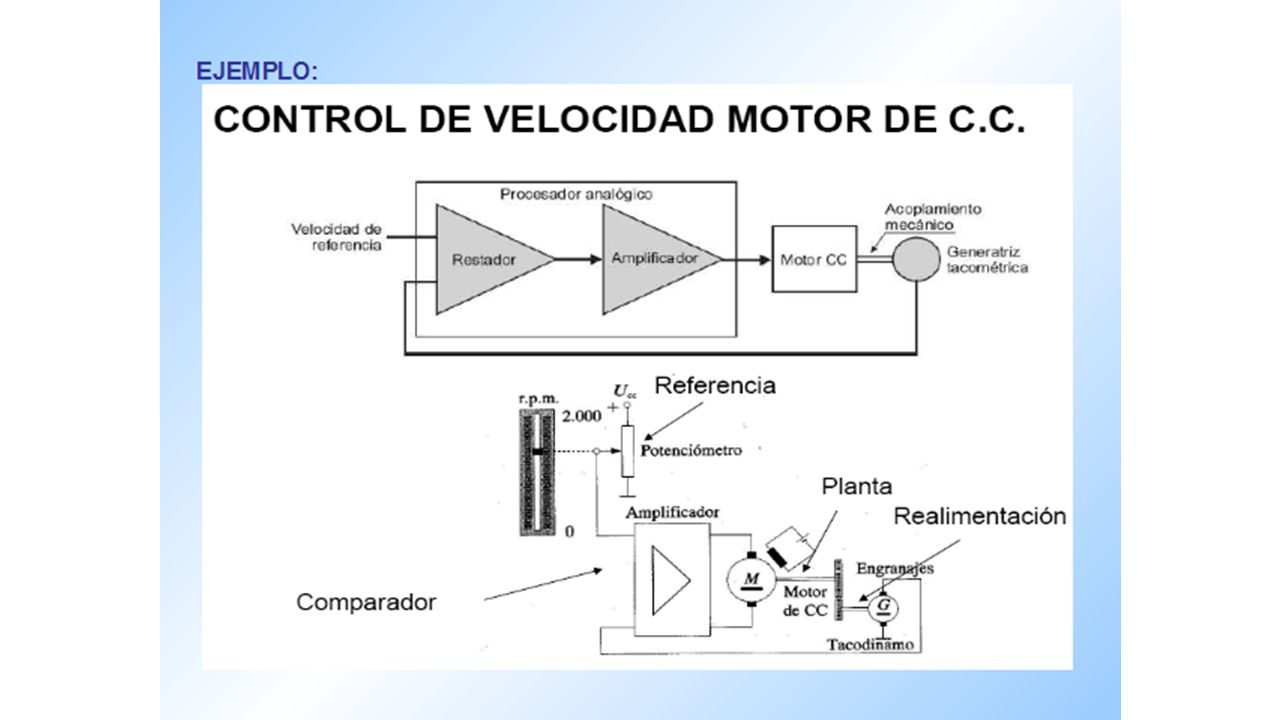

8

9

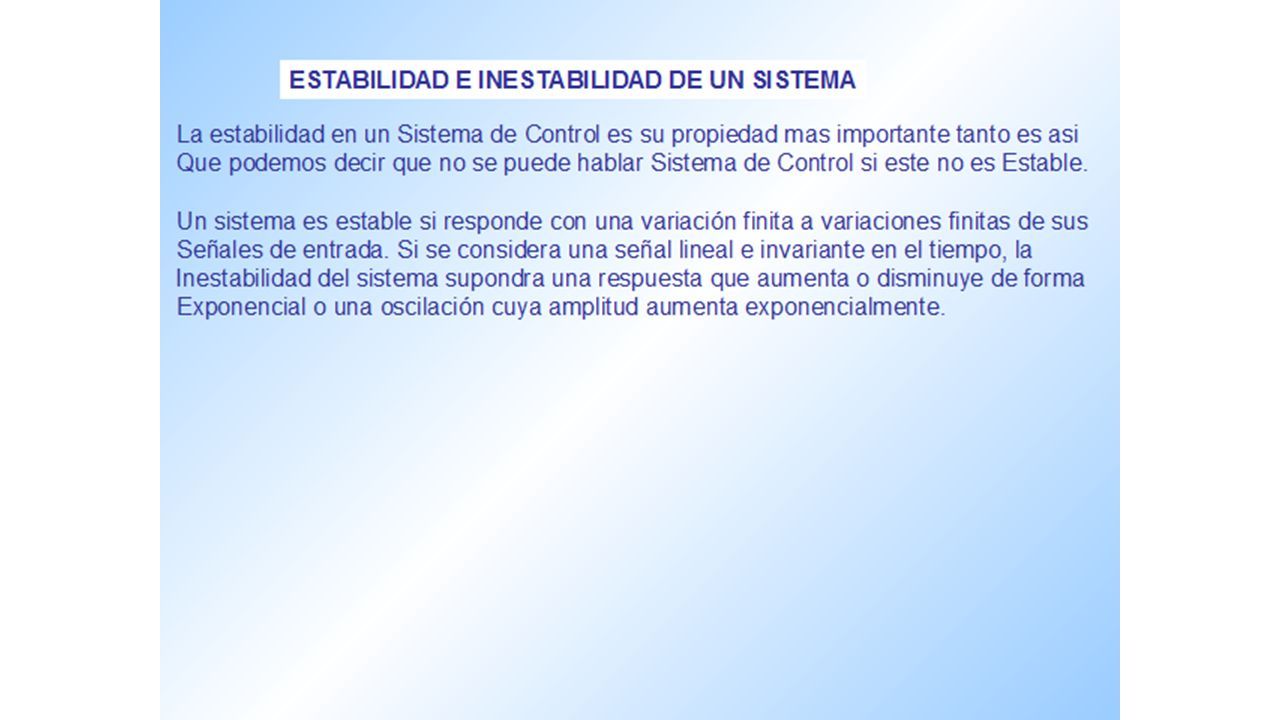

10

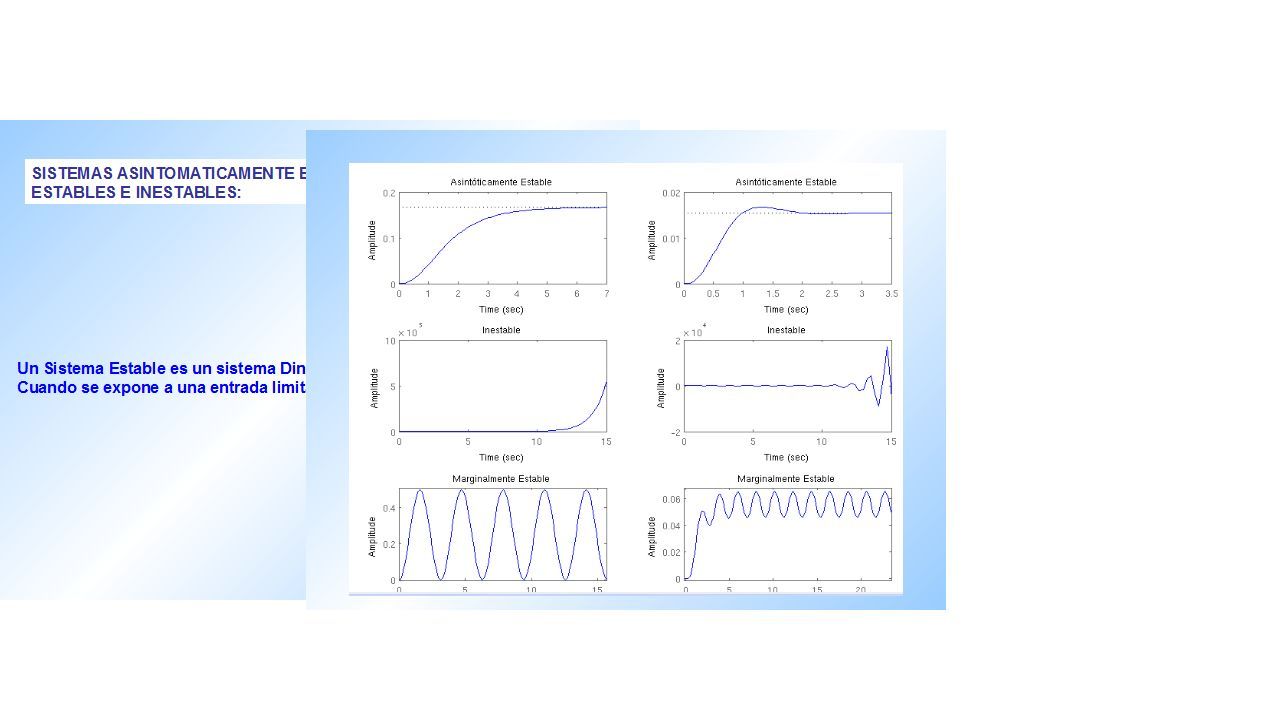

11

12

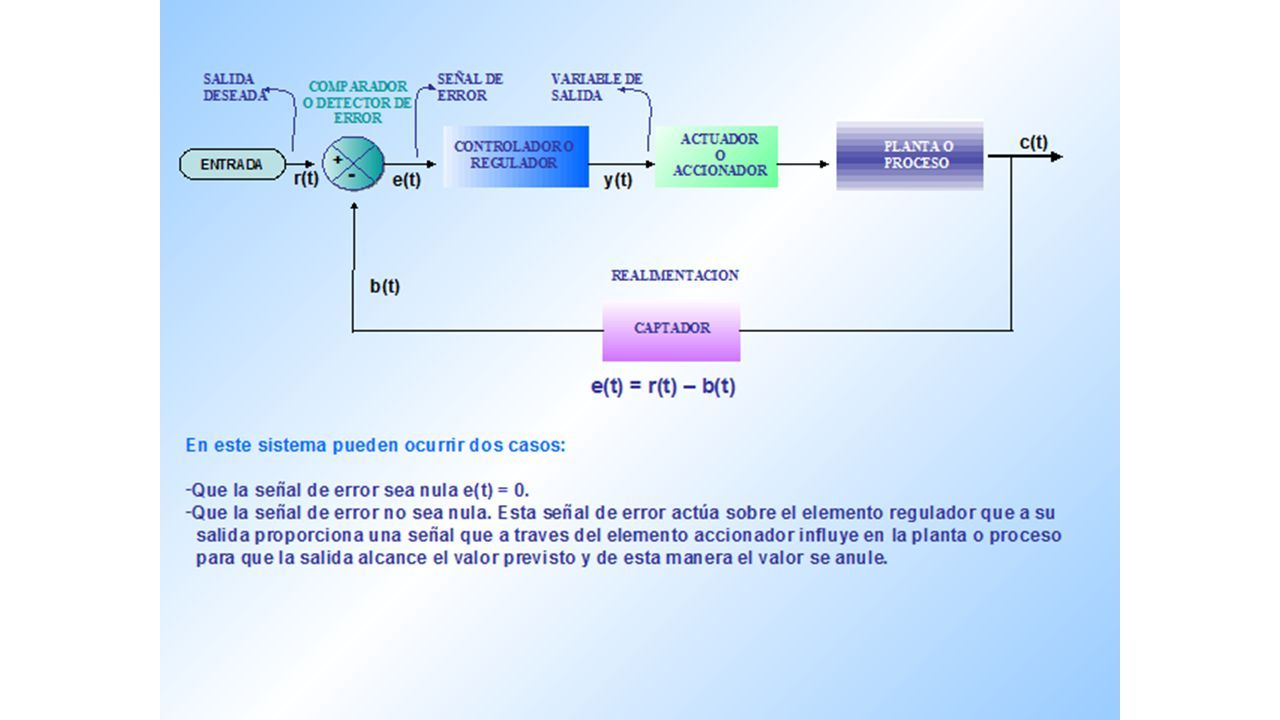

13

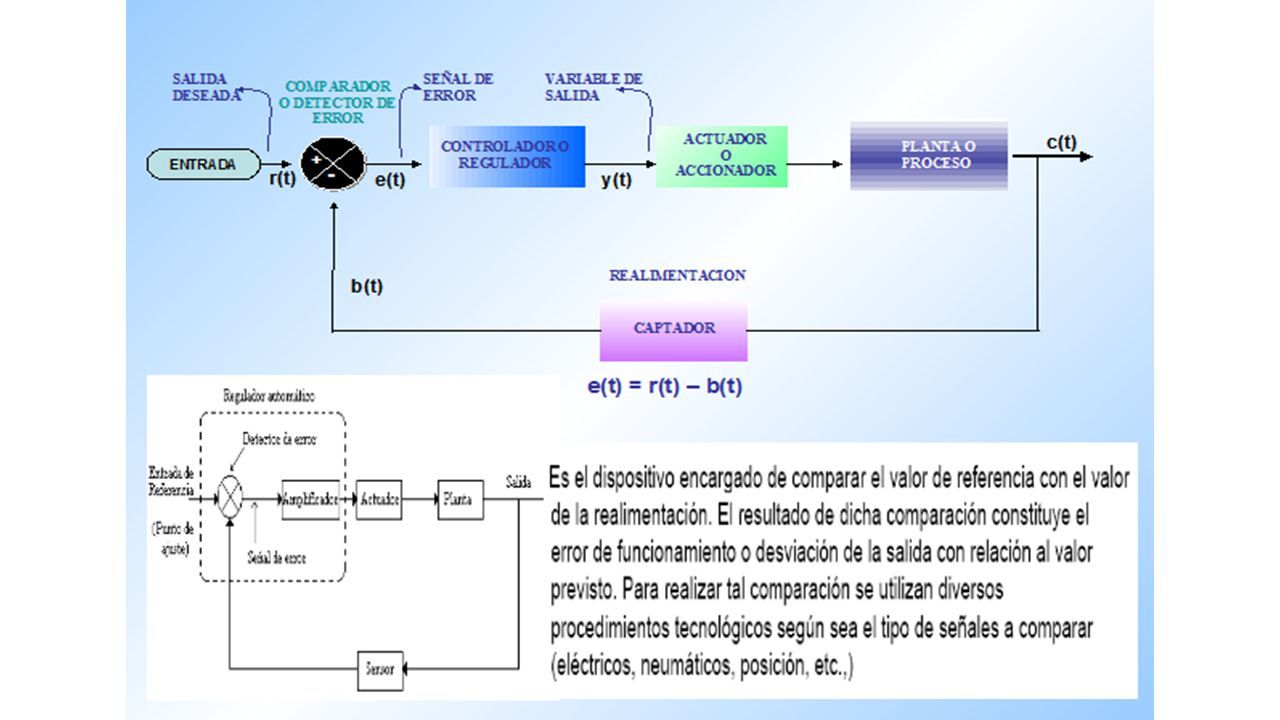

14

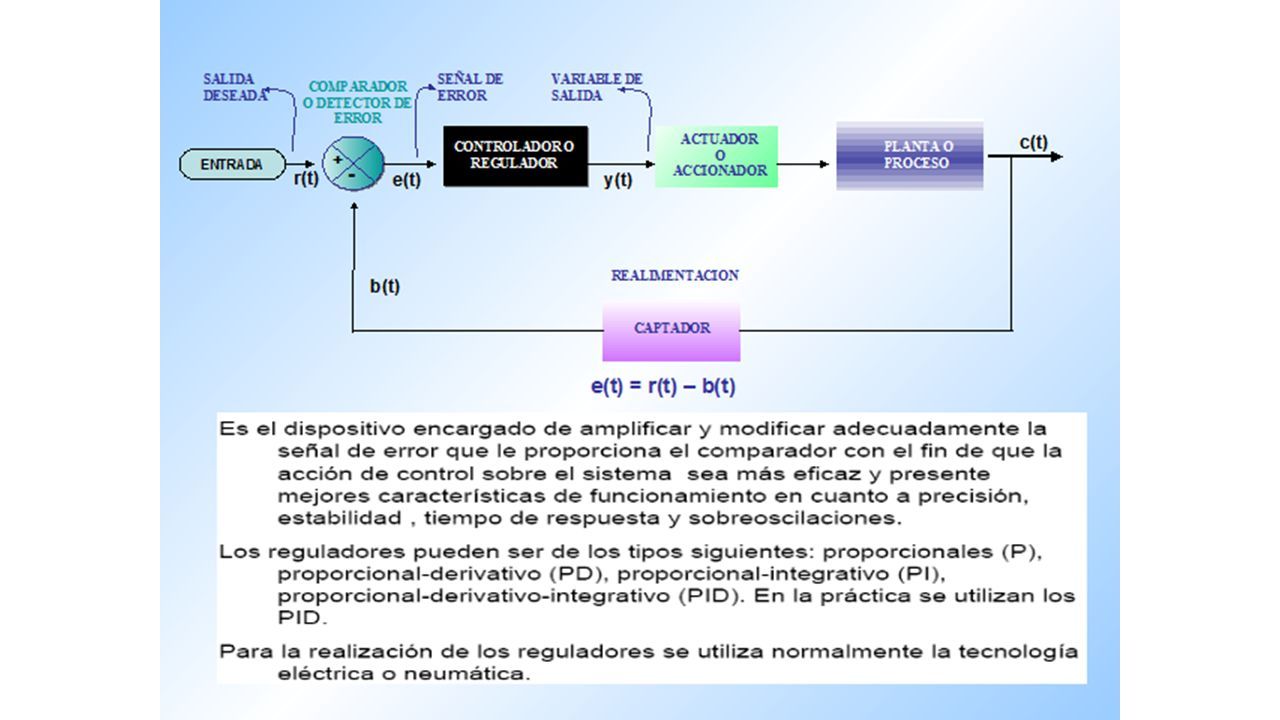

15

16

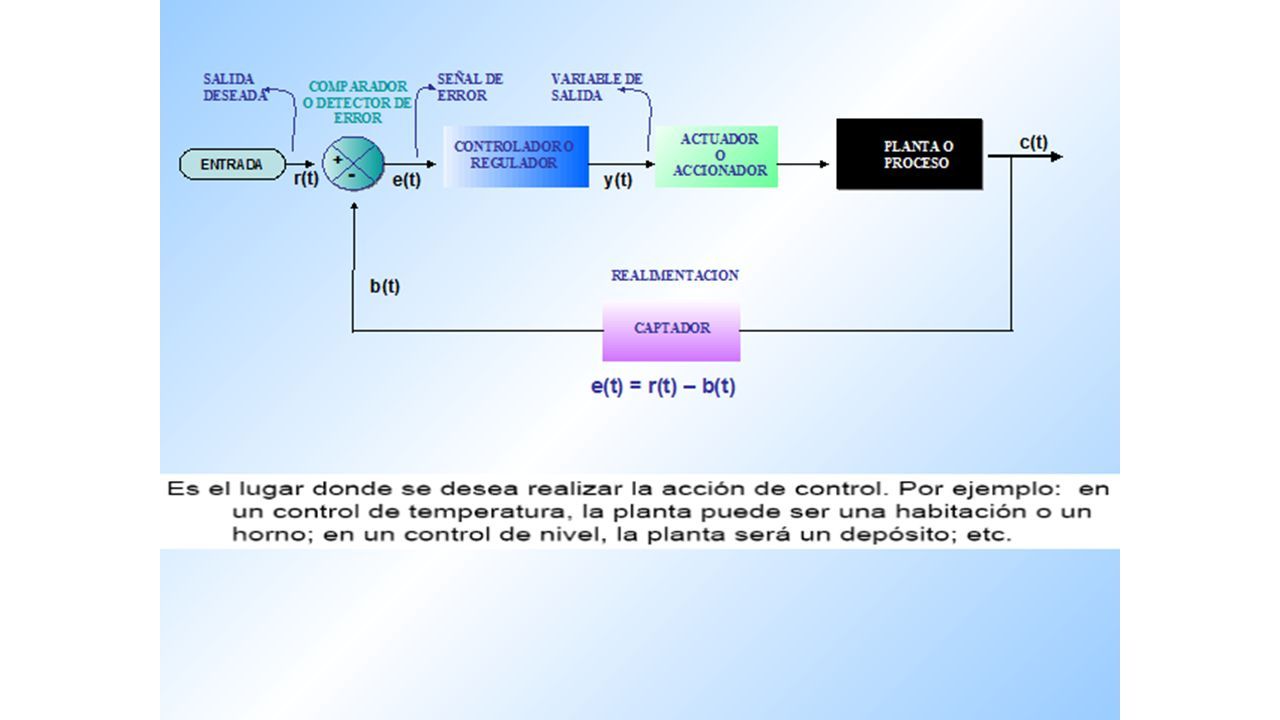

17

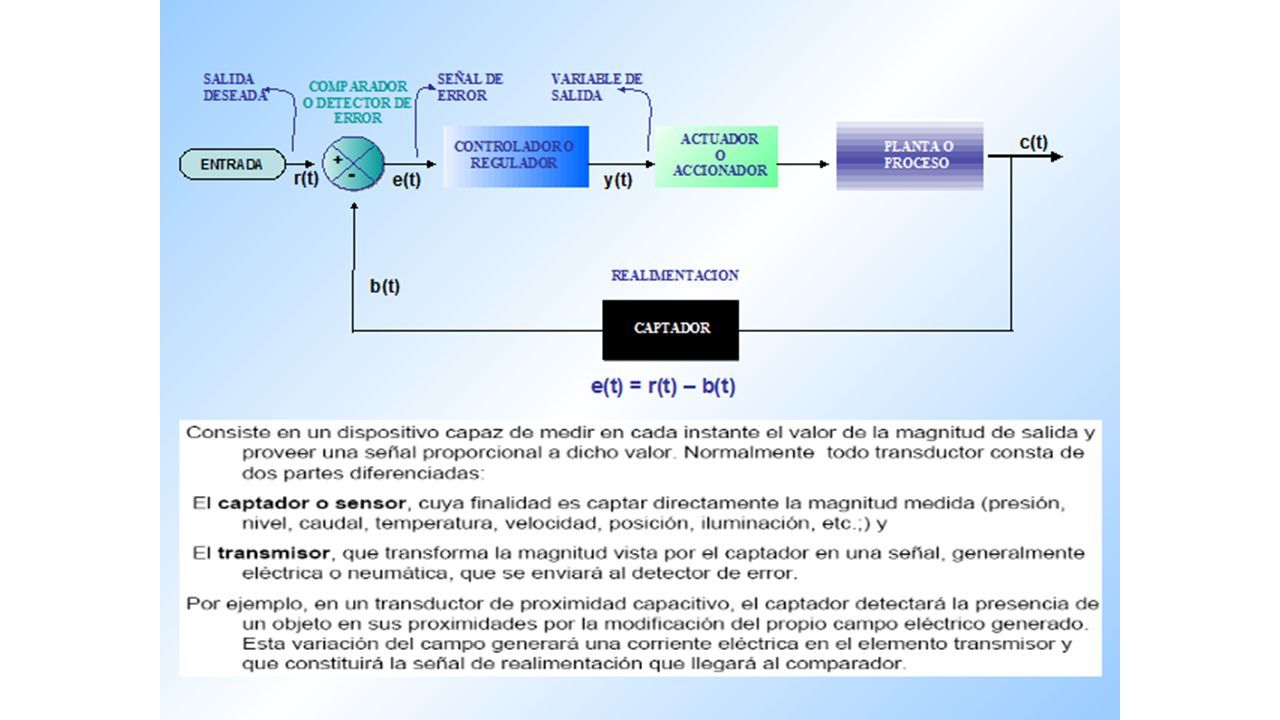

18

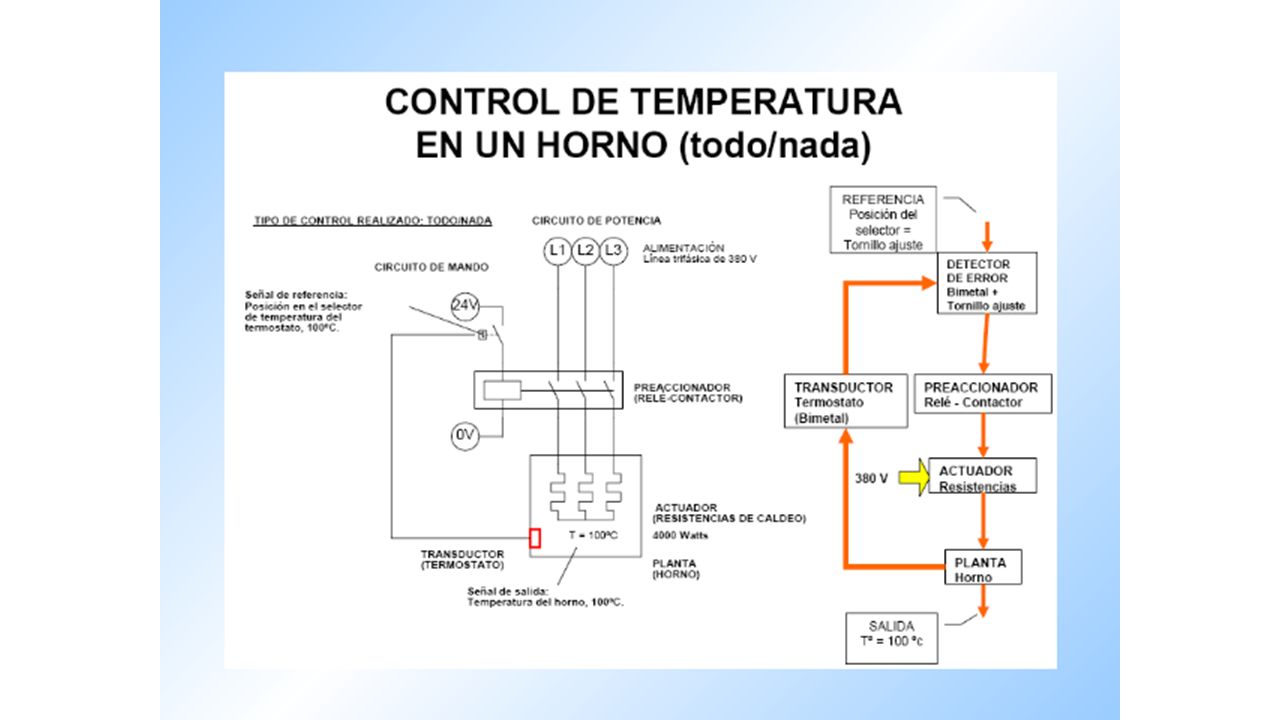

19

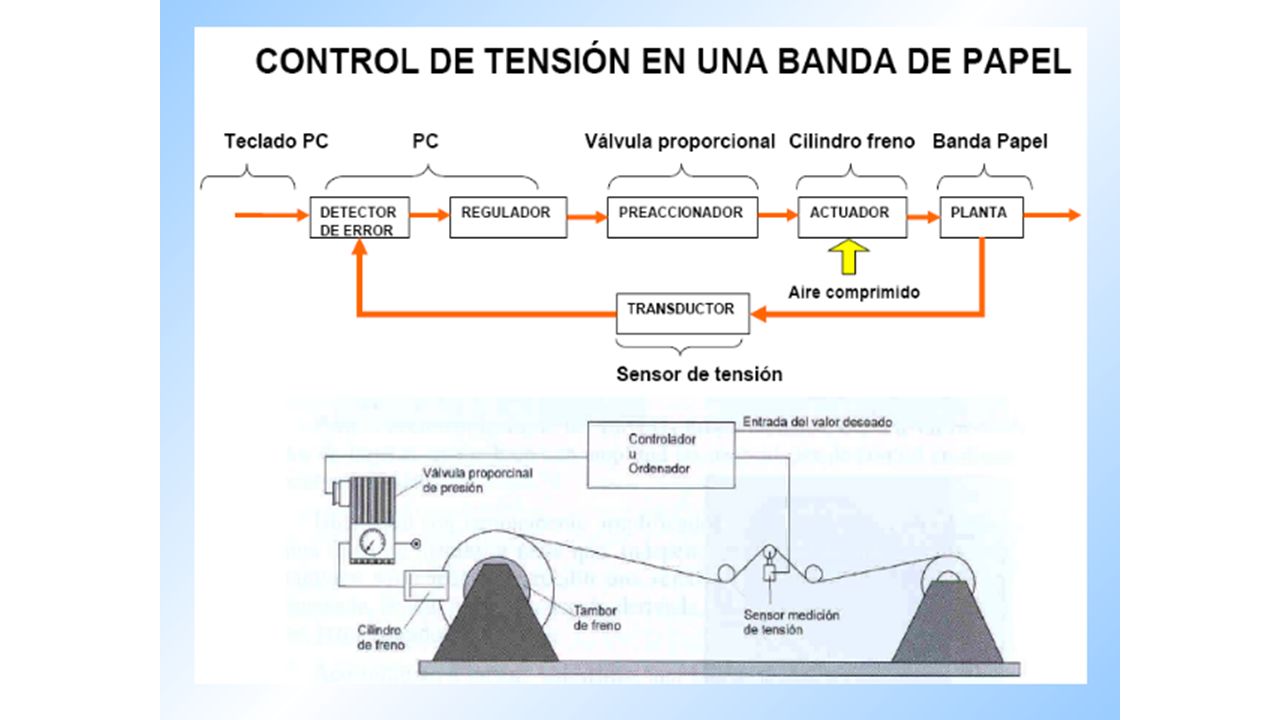

20

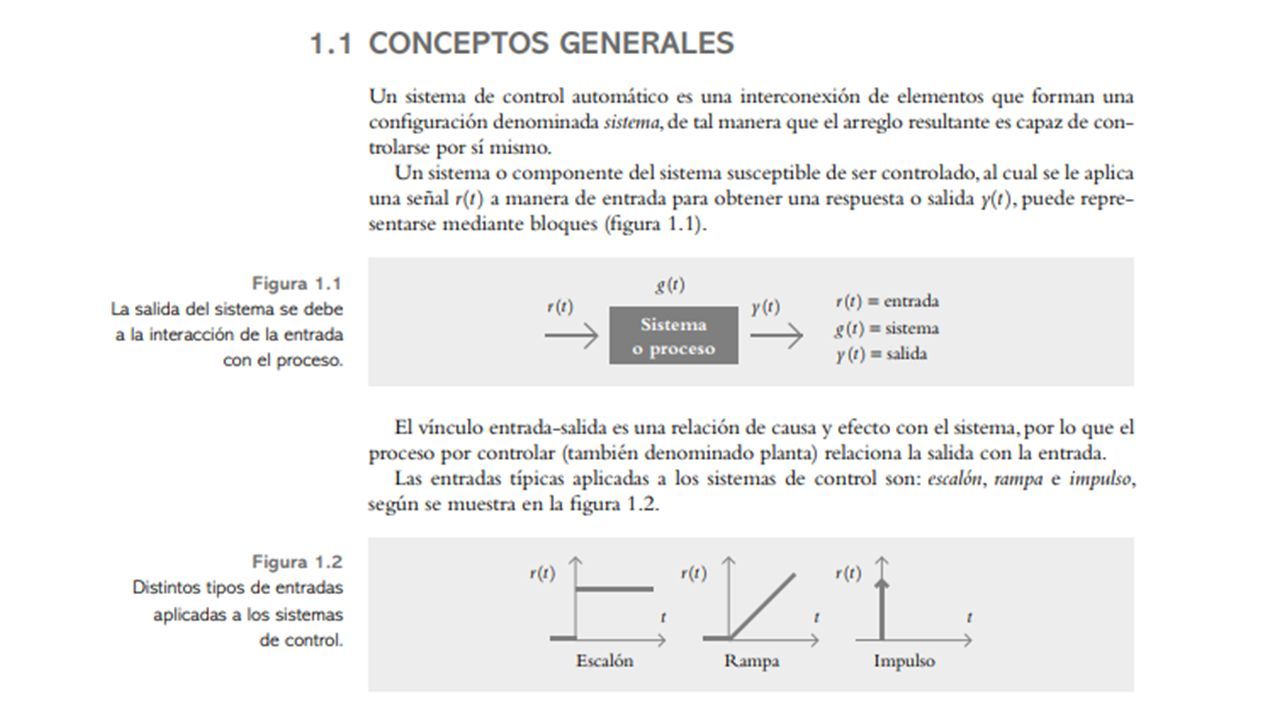

21

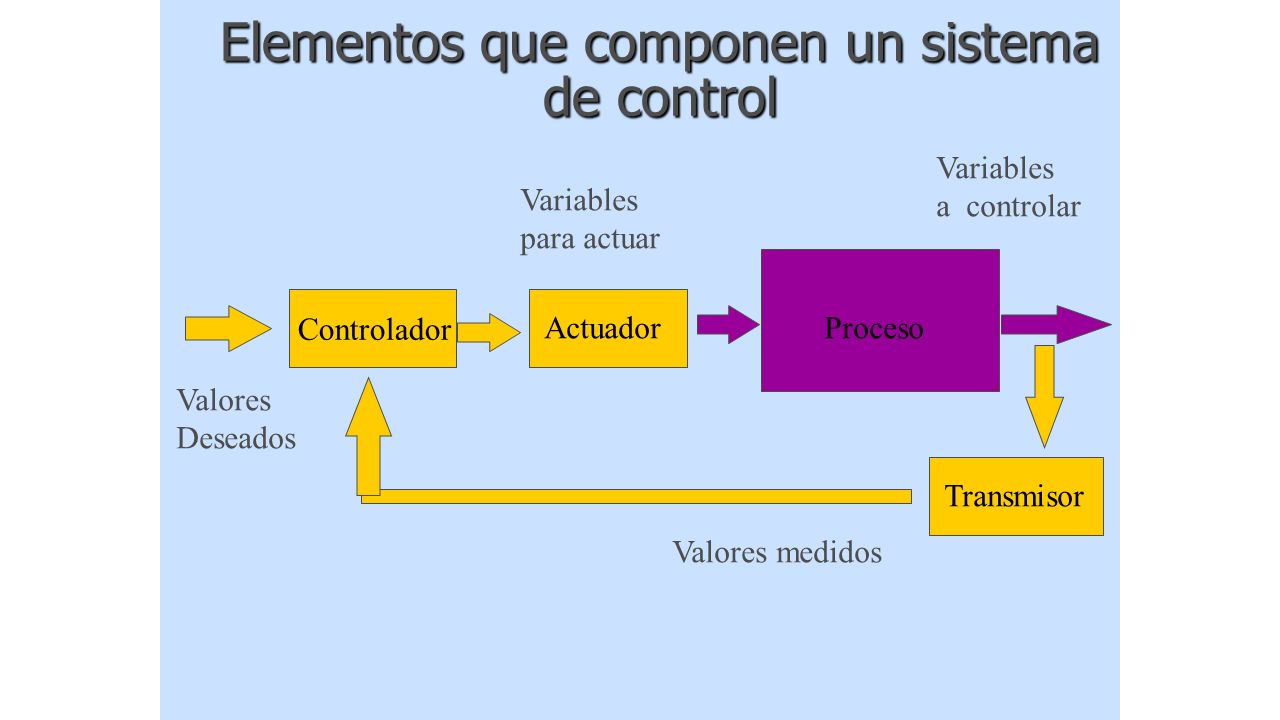

22

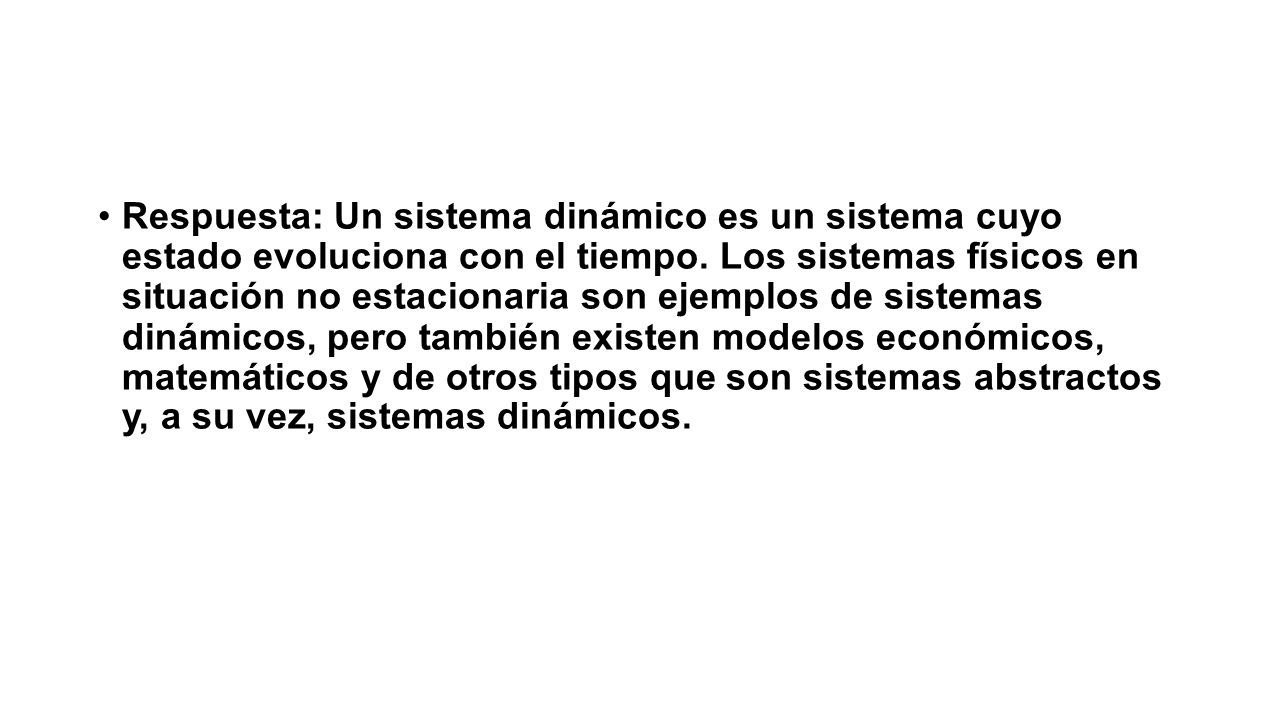

23 Respuesta: Un sistema dinámico es un sistema cuyo estado evoluciona con el tiempo. Los sistemas físicos en situación no estacionaria son ejemplos de sistemas dinámicos, pero también existen modelos económicos, matemáticos y de otros tipos que son sistemas abstractos y, a su vez, sistemas dinámicos.

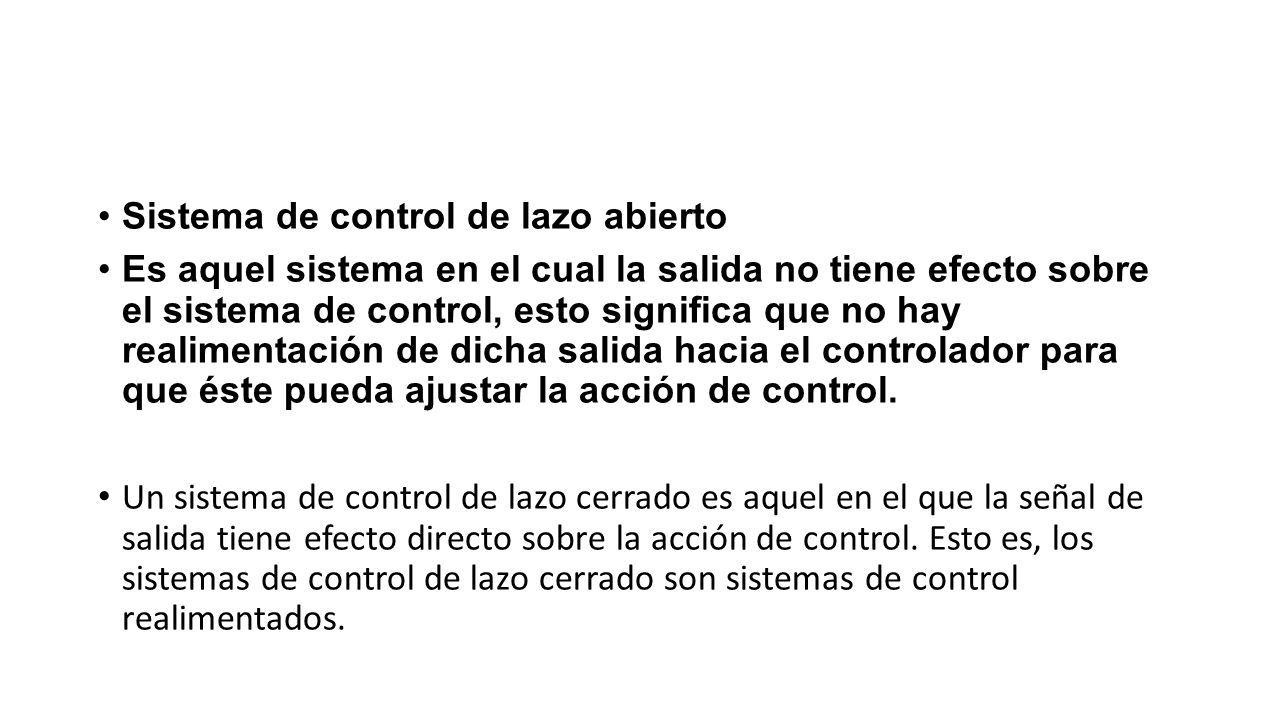

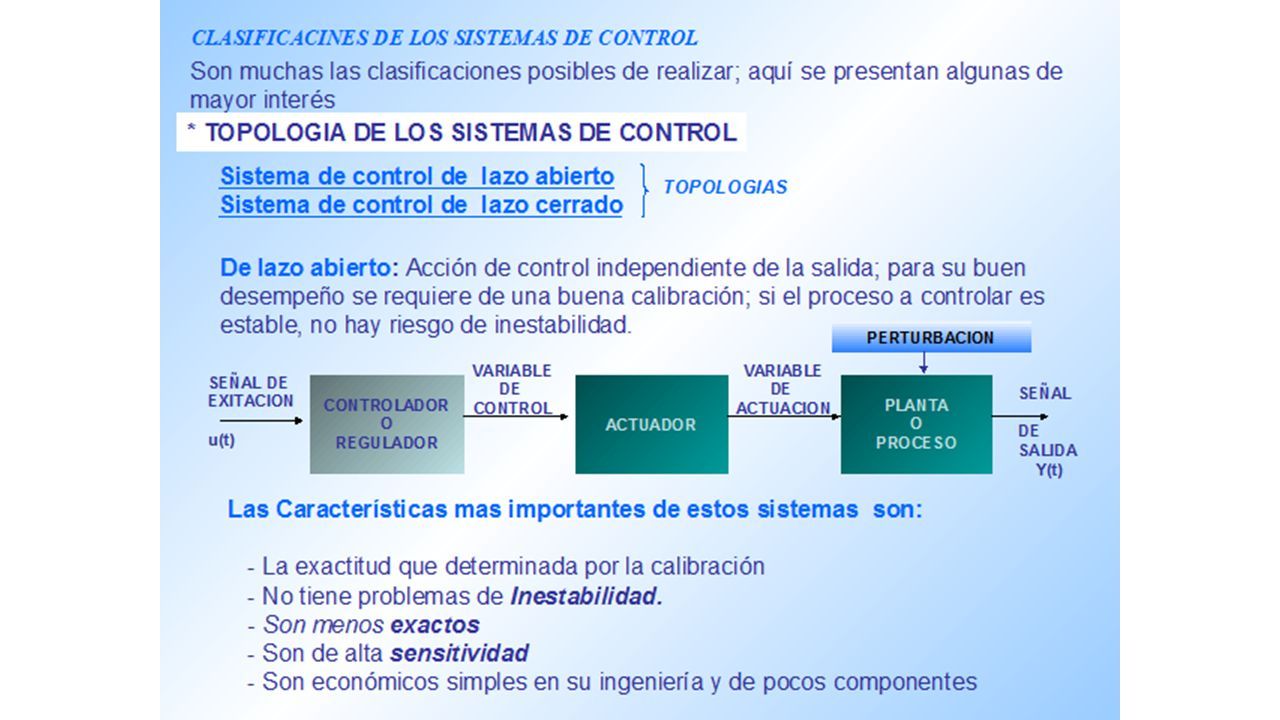

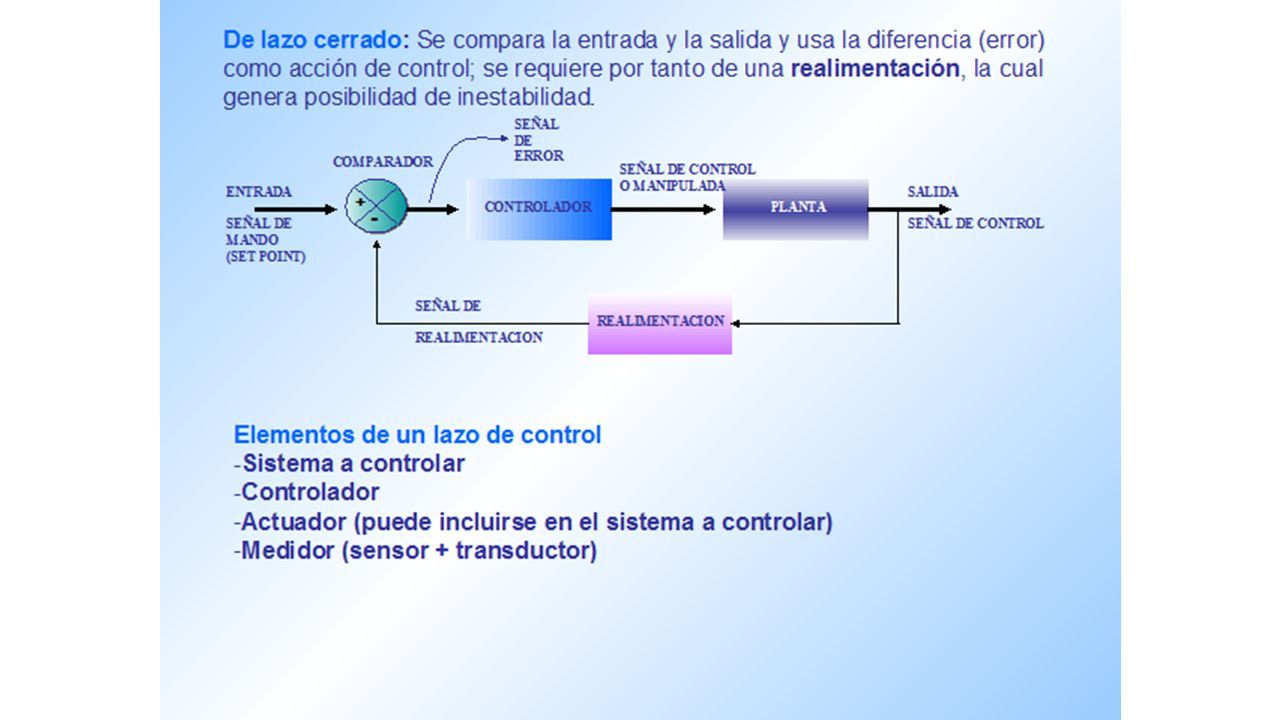

24 Sistema de control de lazo abierto Es aquel sistema en el cual la salida no tiene efecto sobre el sistema de control, esto significa que no hay realimentación de dicha salida hacia el controlador para que éste pueda ajustar la acción de control. Un sistema de control de lazo cerrado es aquel en el que la señal de salida tiene efecto directo sobre la acción de control. Esto es, los sistemas de control de lazo cerrado son sistemas de control realimentados.
