EJERCICIOS DE MOTOR DE INDUCCIÓN TRIFÁSICO Máquinas Eléctricas I Plan de Estudios de Ingeniería Electromecánica.

Presentación del tema: "EJERCICIOS DE MOTOR DE INDUCCIÓN TRIFÁSICO Máquinas Eléctricas I Plan de Estudios de Ingeniería Electromecánica."— Transcripción de la presentación:

1 EJERCICIOS DE MOTOR DE INDUCCIÓN TRIFÁSICO Máquinas Eléctricas I 1090715 Plan de Estudios de Ingeniería Electromecánica

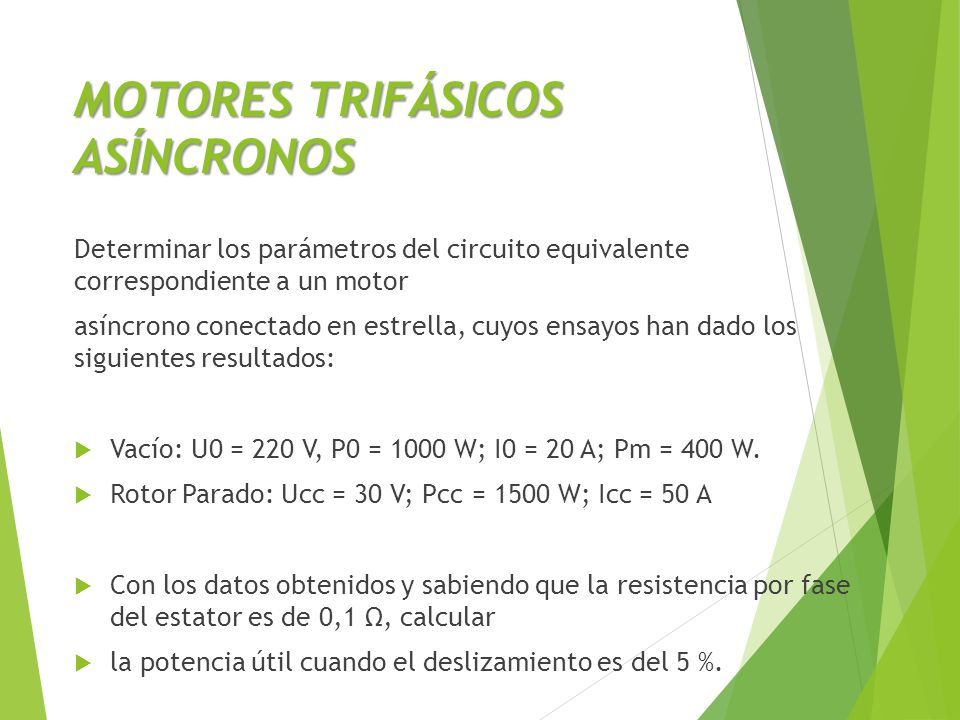

2 MOTORES TRIFÁSICOS ASÍNCRONOS Determinar los parámetros del circuito equivalente correspondiente a un motor asíncrono conectado en estrella, cuyos ensayos han dado los siguientes resultados:  Vacío: U0 = 220 V, P0 = 1000 W; I0 = 20 A; Pm = 400 W.  Rotor Parado: Ucc = 30 V; Pcc = 1500 W; Icc = 50 A  Con los datos obtenidos y sabiendo que la resistencia por fase del estator es de 0,1 Ω, calcular  la potencia útil cuando el deslizamiento es del 5 %.

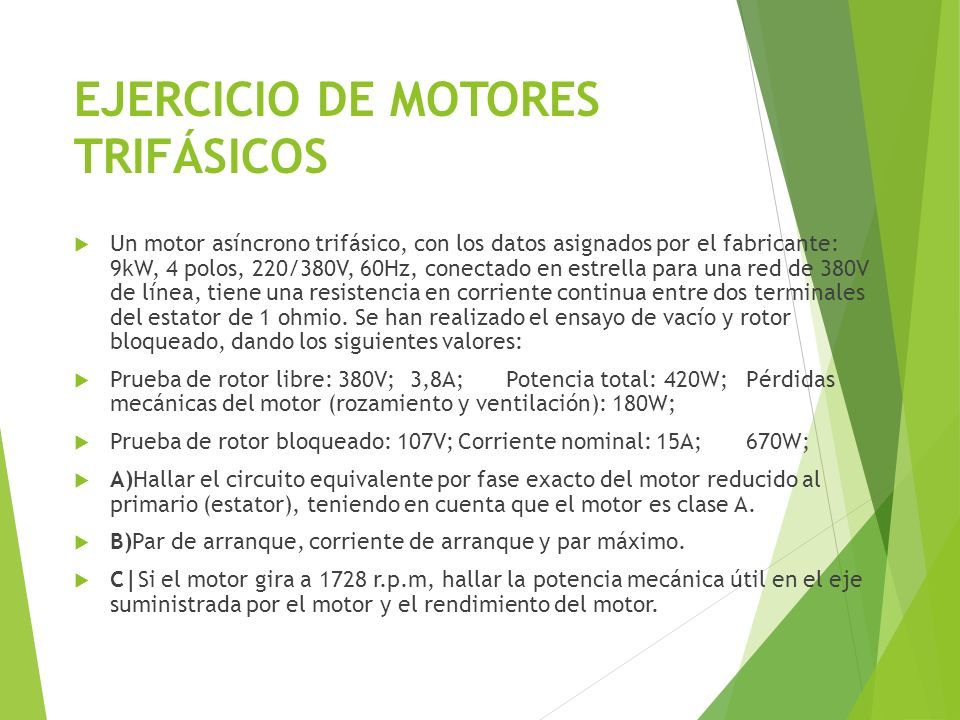

3 EJERCICIO DE MOTORES TRIFÁSICOS  Un motor asíncrono trifásico, con los datos asignados por el fabricante: 9kW, 4 polos, 220/380V, 60Hz, conectado en estrella para una red de 380V de línea, tiene una resistencia en corriente continua entre dos terminales del estator de 1 ohmio. Se han realizado el ensayo de vacío y rotor bloqueado, dando los siguientes valores:  Prueba de rotor libre: 380V; 3,8A;Potencia total: 420W;Pérdidas mecánicas del motor (rozamiento y ventilación): 180W;  Prueba de rotor bloqueado: 107V;Corriente nominal: 15A;670W;  A)Hallar el circuito equivalente por fase exacto del motor reducido al primario (estator), teniendo en cuenta que el motor es clase A.  B)Par de arranque, corriente de arranque y par máximo.  C|Si el motor gira a 1728 r.p.m, hallar la potencia mecánica útil en el eje suministrada por el motor y el rendimiento del motor.
