1 LAVADOR VENTURI DANIEL DURANGO MISAS ISABEL CRISTINA SÁNCHEZ MARIANA GIRALDO GIL JUAN CARLOS Asignatura: Tratamiento del aire Docente: Hernan Alejandro Acosta Programa de Ingeniería Ambiental Facultad de ingeniería 01-2022

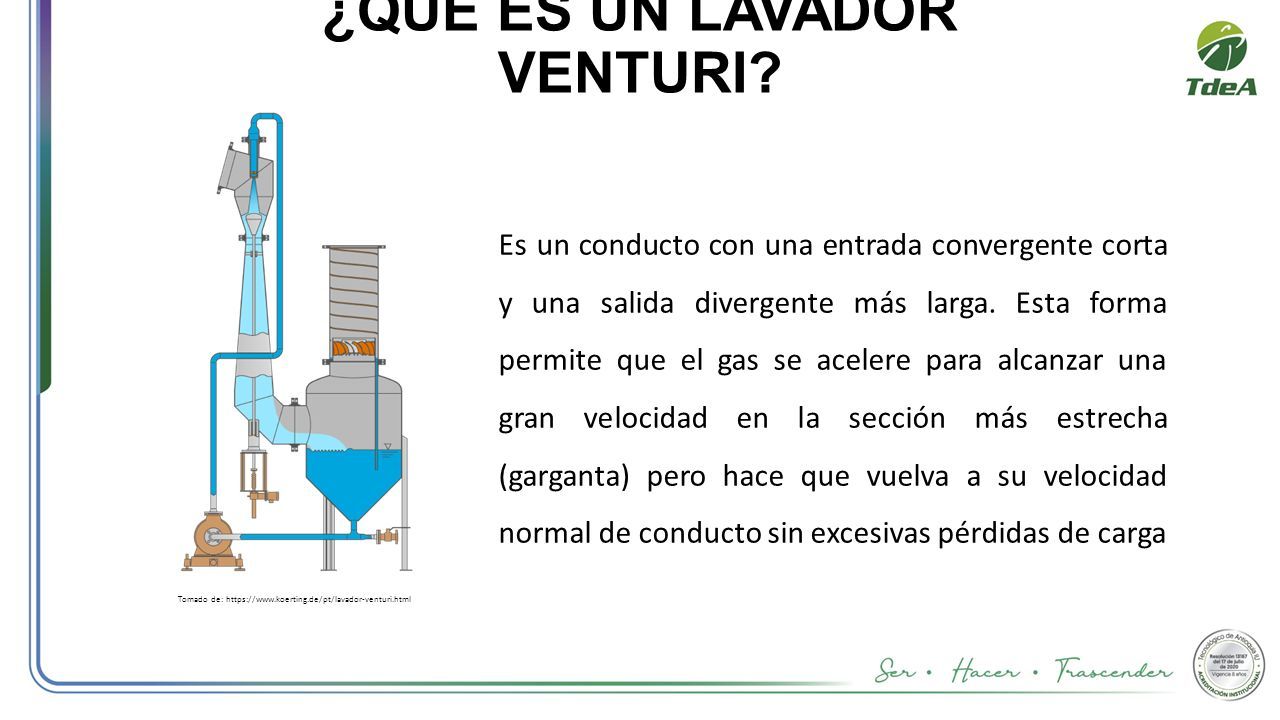

2 ¿QUÉ ES UN LAVADOR VENTURI? Es un conducto con una entrada convergente corta y una salida divergente más larga. Esta forma permite que el gas se acelere para alcanzar una gran velocidad en la sección más estrecha (garganta) pero hace que vuelva a su velocidad normal de conducto sin excesivas pérdidas de carga Tomado de: https://www.koerting.de/pt/lavador-venturi.html

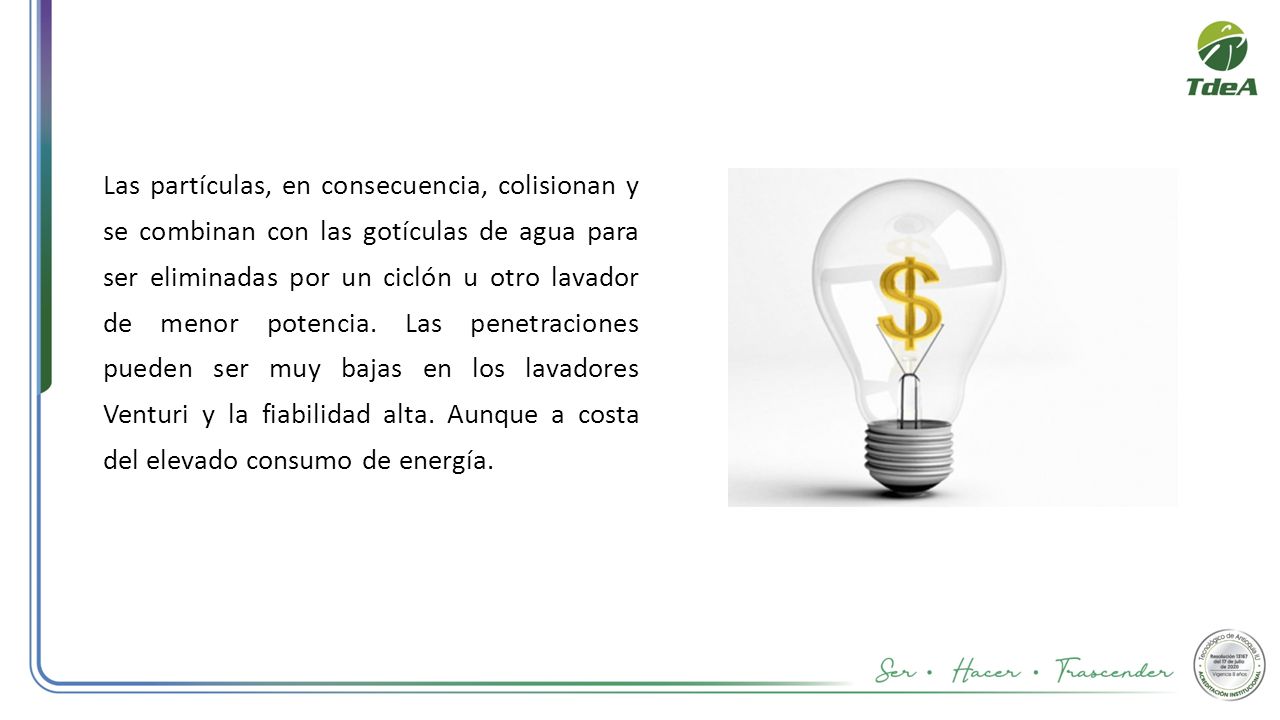

3 Las partículas, en consecuencia, colisionan y se combinan con las gotículas de agua para ser eliminadas por un ciclón u otro lavador de menor potencia. Las penetraciones pueden ser muy bajas en los lavadores Venturi y la fiabilidad alta. Aunque a costa del elevado consumo de energía.

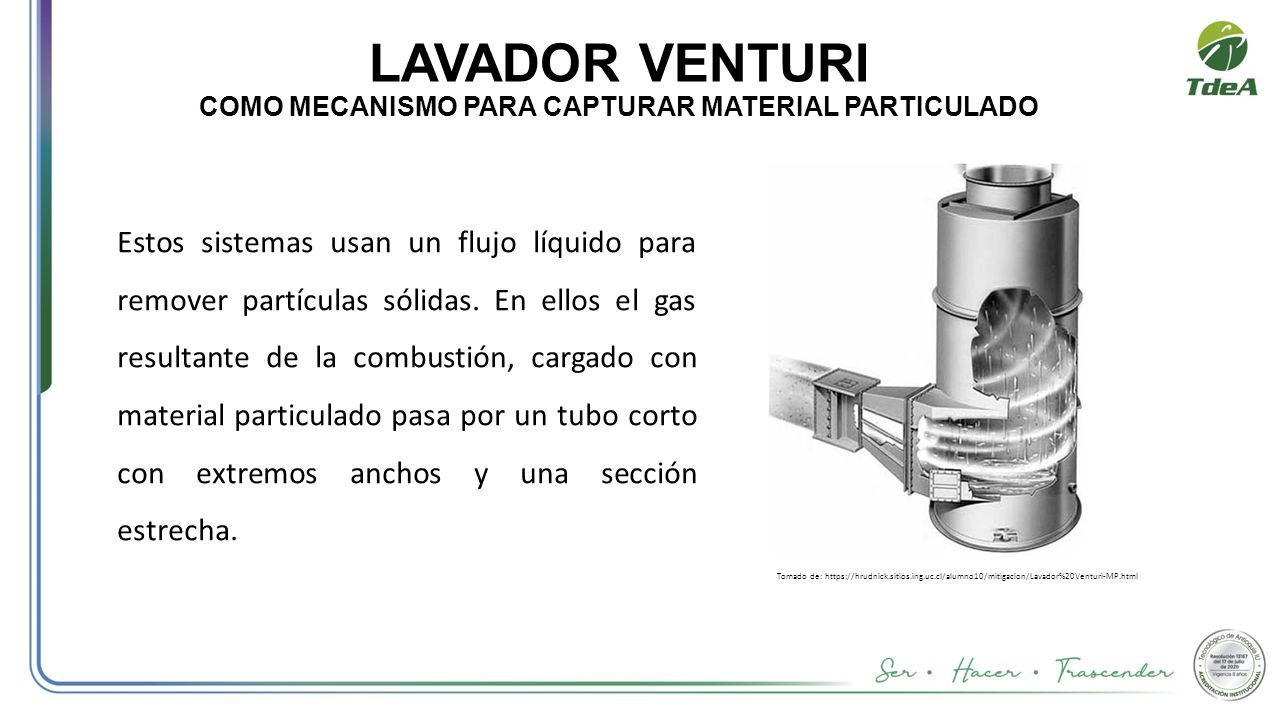

4 LAVADOR VENTURI COMO MECANISMO PARA CAPTURAR MATERIAL PARTICULADO Estos sistemas usan un flujo líquido para remover partículas sólidas. En ellos el gas resultante de la combustión, cargado con material particulado pasa por un tubo corto con extremos anchos y una sección estrecha. Tomado de: https://hrudnick.sitios.ing.uc.cl/alumno10/mitigacion/Lavador%20Venturi-MP.html

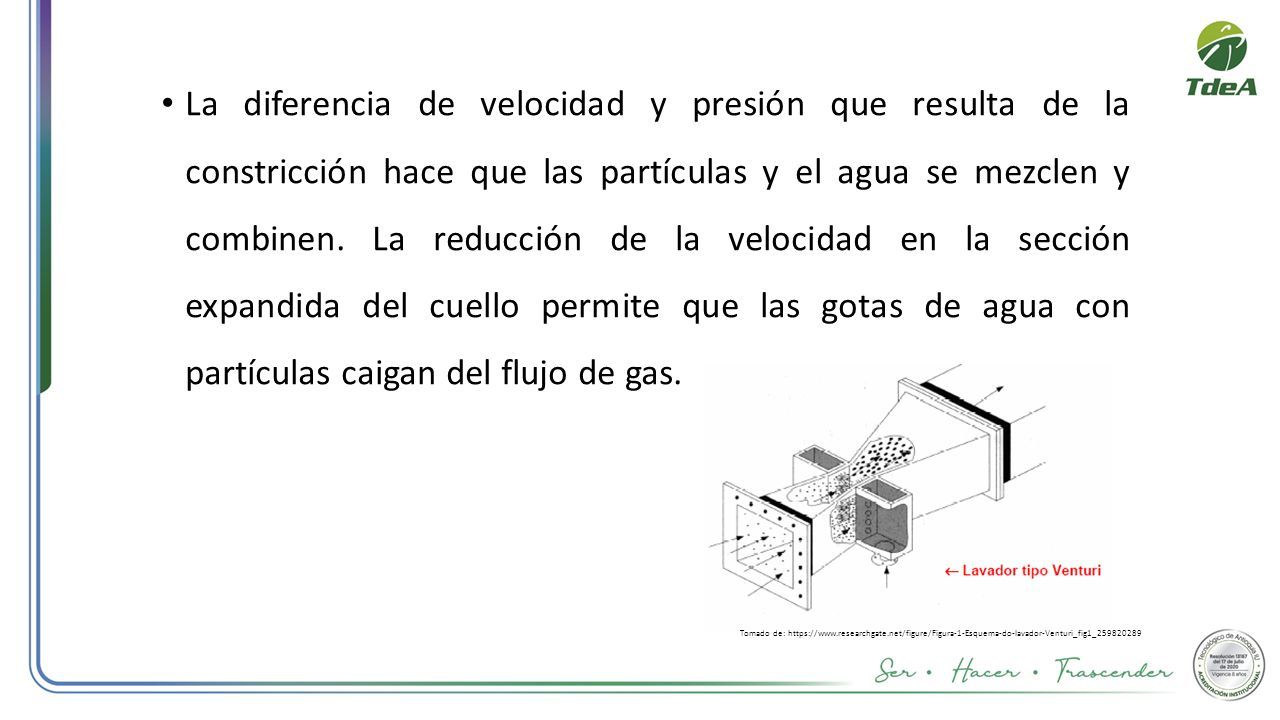

5 La diferencia de velocidad y presión que resulta de la constricción hace que las partículas y el agua se mezclen y combinen. La reducción de la velocidad en la sección expandida del cuello permite que las gotas de agua con partículas caigan del flujo de gas. Tomado de: https://www.researchgate.net/figure/Figura-1-Esquema-do-lavador-Venturi_fig1_259820289

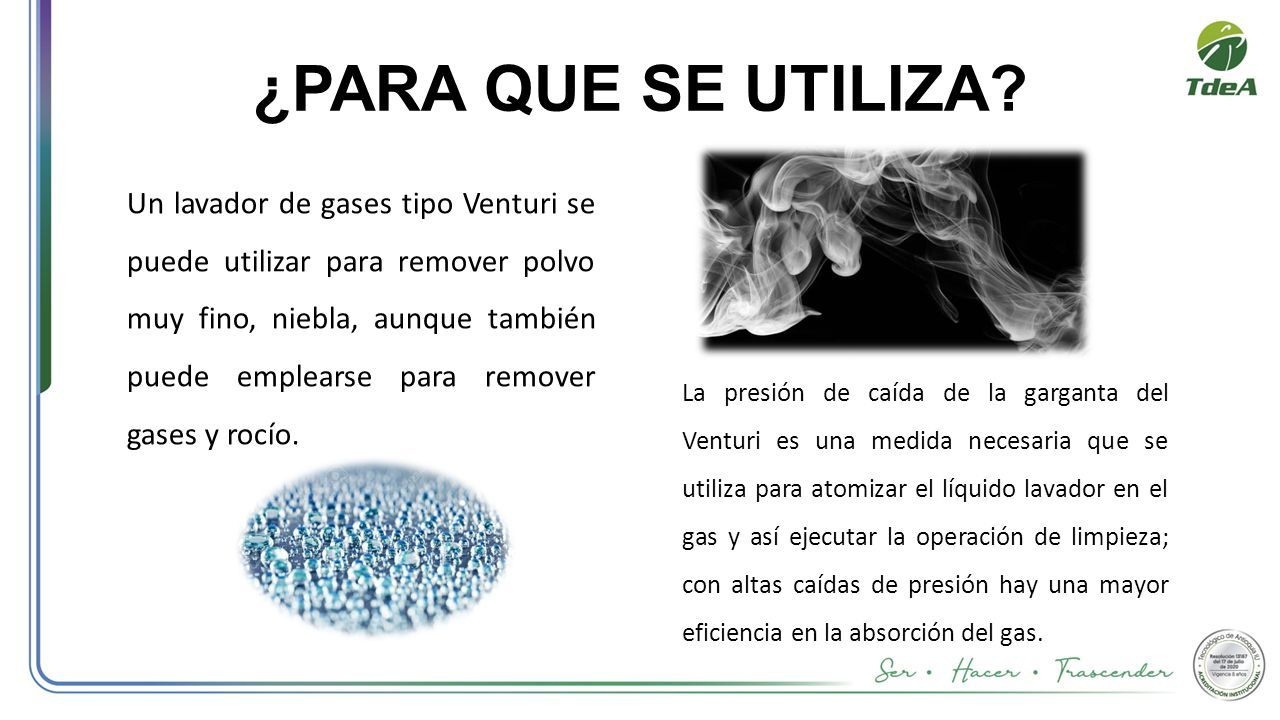

6 ¿PARA QUE SE UTILIZA? Un lavador de gases tipo Venturi se puede utilizar para remover polvo muy fino, niebla, aunque también puede emplearse para remover gases y rocío. La presión de caída de la garganta del Venturi es una medida necesaria que se utiliza para atomizar el líquido lavador en el gas y así ejecutar la operación de limpieza; con altas caídas de presión hay una mayor eficiencia en la absorción del gas.

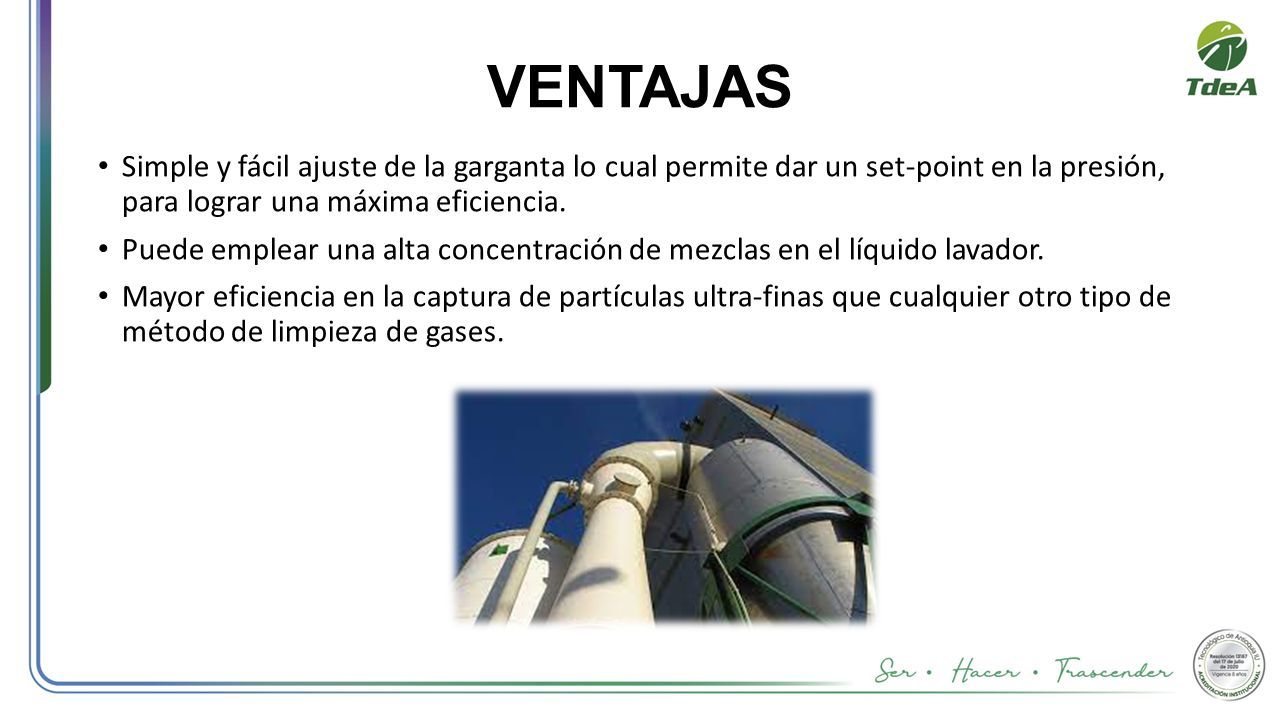

7 VENTAJAS Simple y fácil ajuste de la garganta lo cual permite dar un set-point en la presión, para lograr una máxima eficiencia. Puede emplear una alta concentración de mezclas en el líquido lavador. Mayor eficiencia en la captura de partículas ultra-finas que cualquier otro tipo de método de limpieza de gases.

8

9

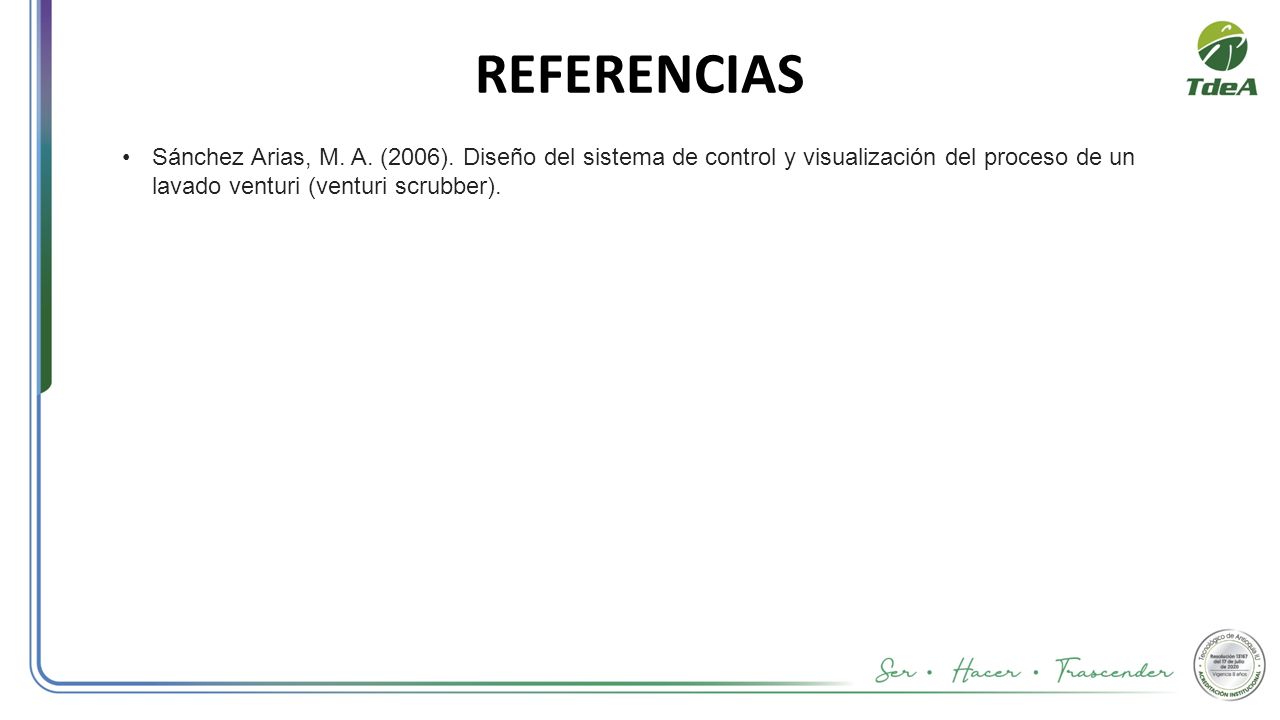

10 REFERENCIAS Sánchez Arias, M. A. (2006). Diseño del sistema de control y visualización del proceso de un lavado venturi (venturi scrubber).
