Introducción a Arduino

Presentación del tema: "Introducción a Arduino"— Transcripción de la presentación:

1 Introducción a Arduino

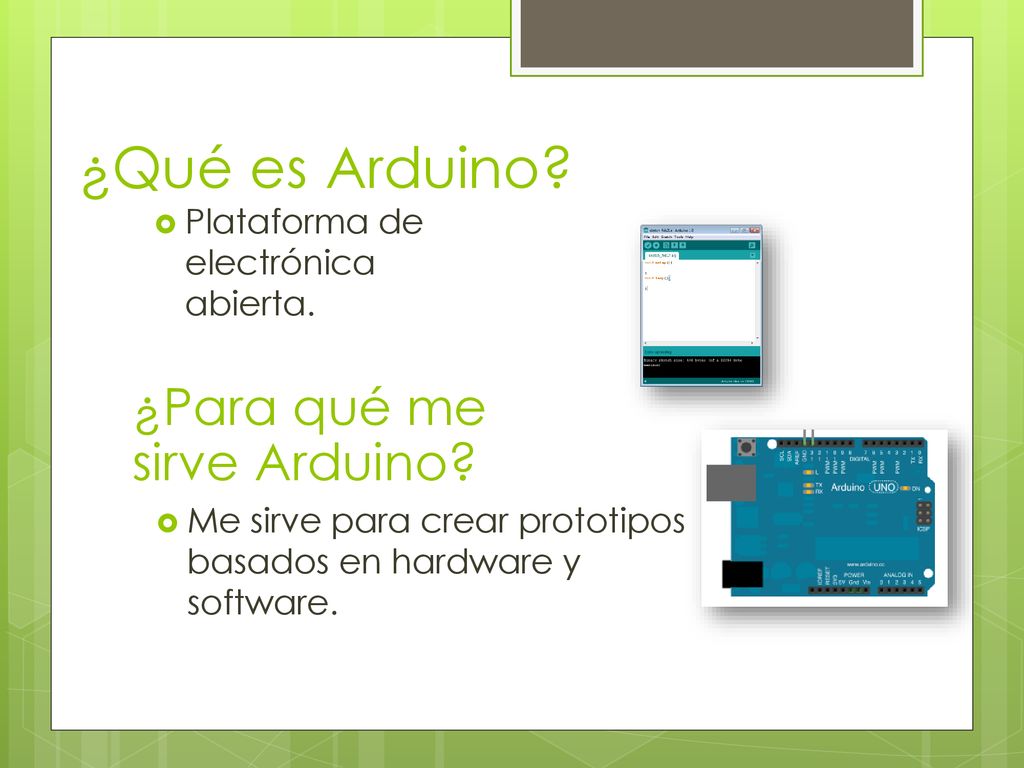

2 ¿Qué es Arduino? ¿Para qué me sirve Arduino?
Plataforma de electrónica abierta. ¿Para qué me sirve Arduino? Me sirve para crear prototipos basados en hardware y software.

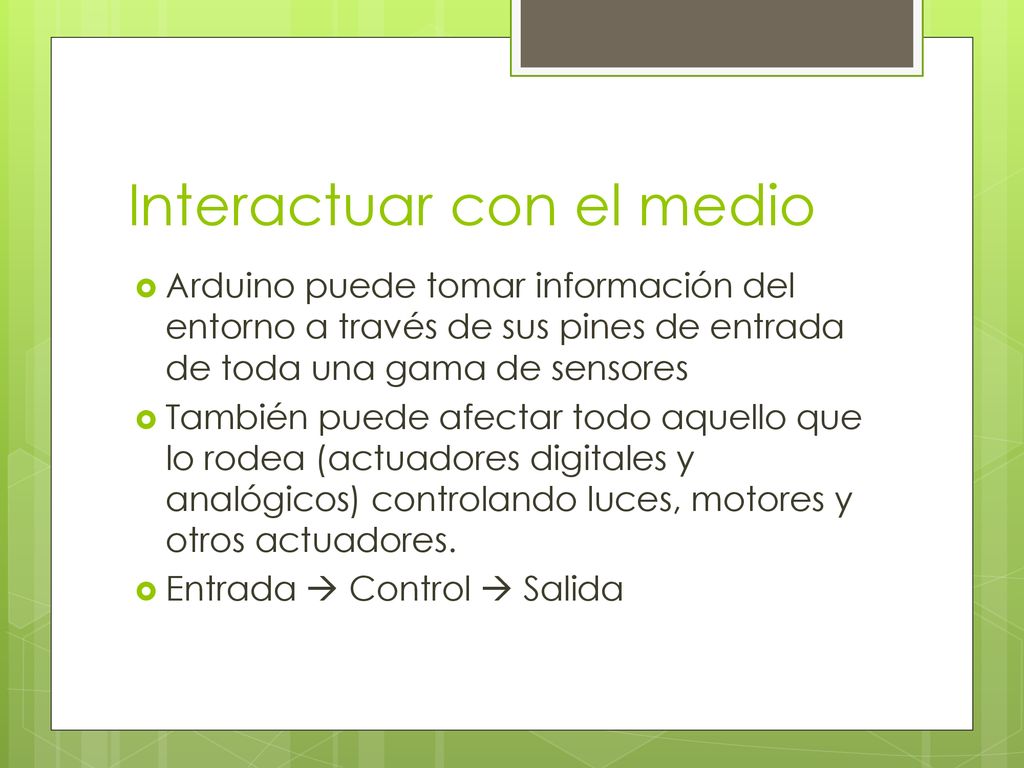

3 Interactuar con el medio
Arduino puede tomar información del entorno a través de sus pines de entrada de toda una gama de sensores También puede afectar todo aquello que lo rodea (actuadores digitales y analógicos) controlando luces, motores y otros actuadores. Entrada  Control  Salida

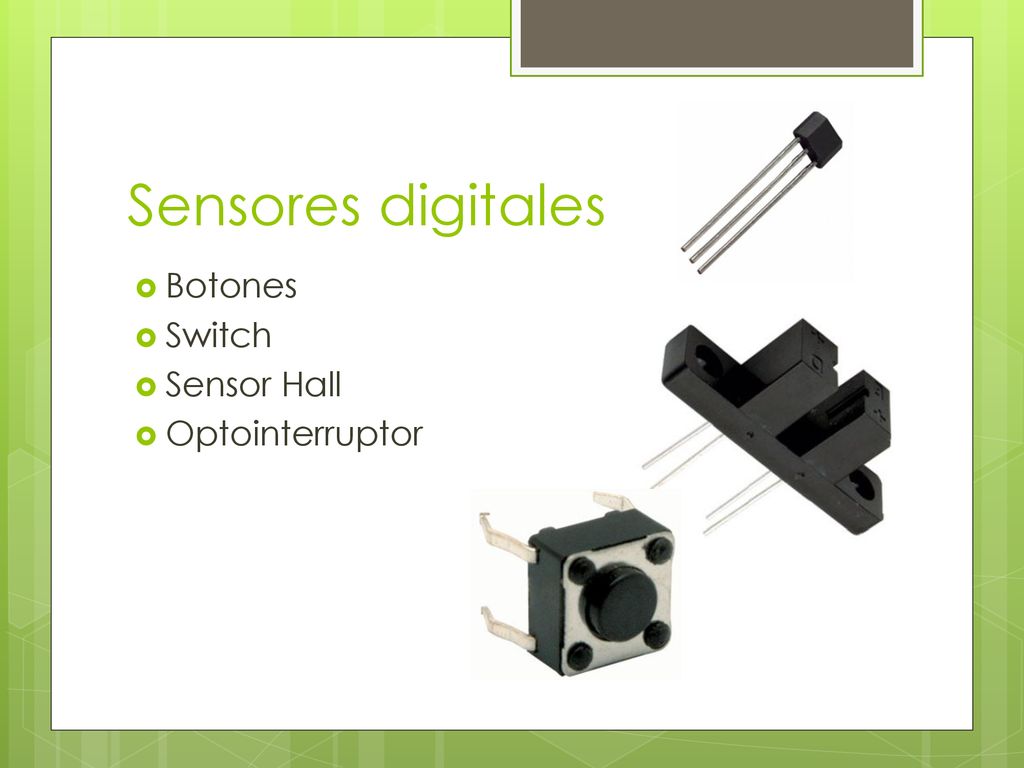

4 Sensores digitales Botones Switch Sensor Hall Optointerruptor

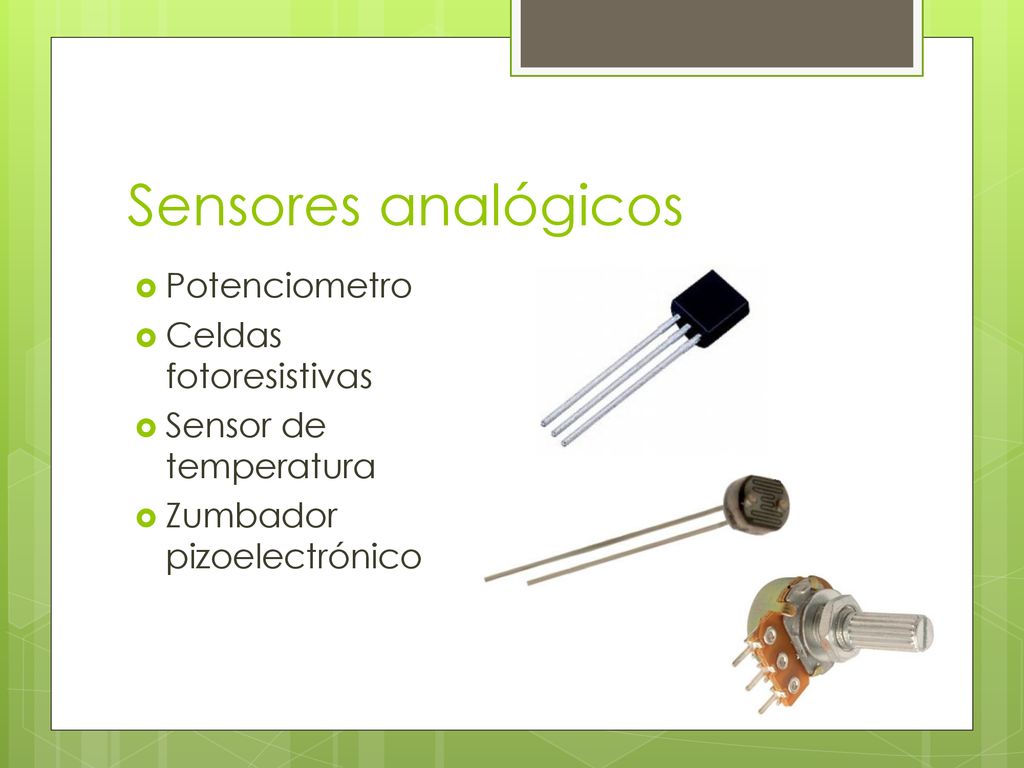

5 Sensores analógicos Potenciometro Celdas fotoresistivas
Sensor de temperatura Zumbador pizoelectrónico

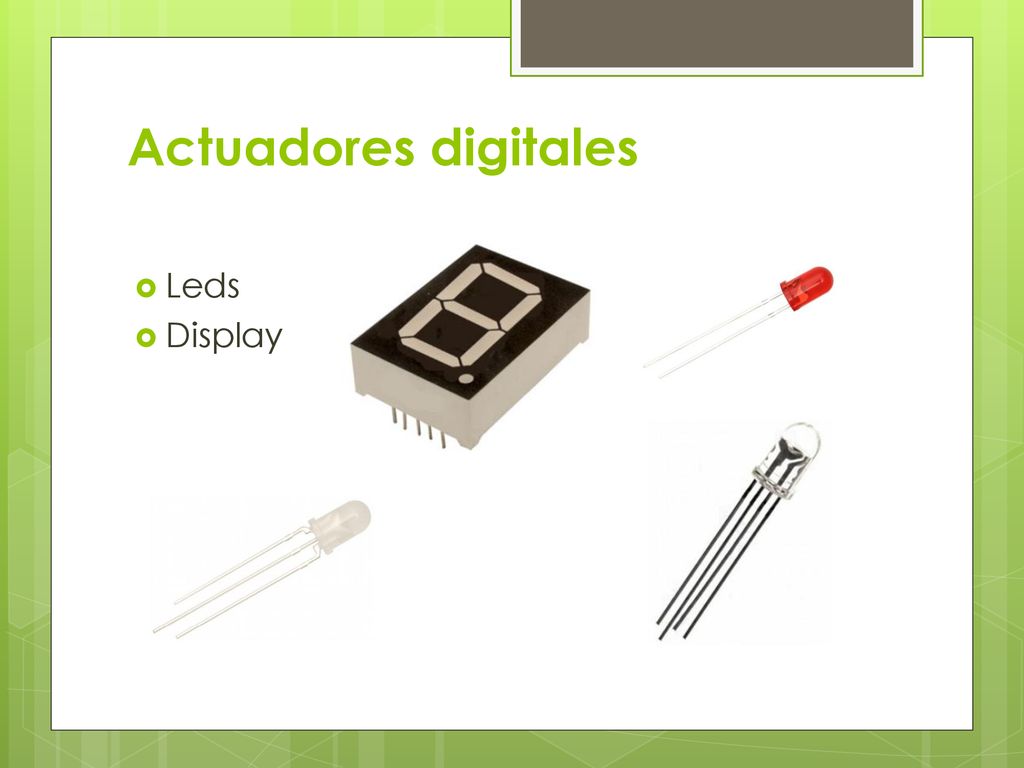

6 Actuadores digitales Leds Display

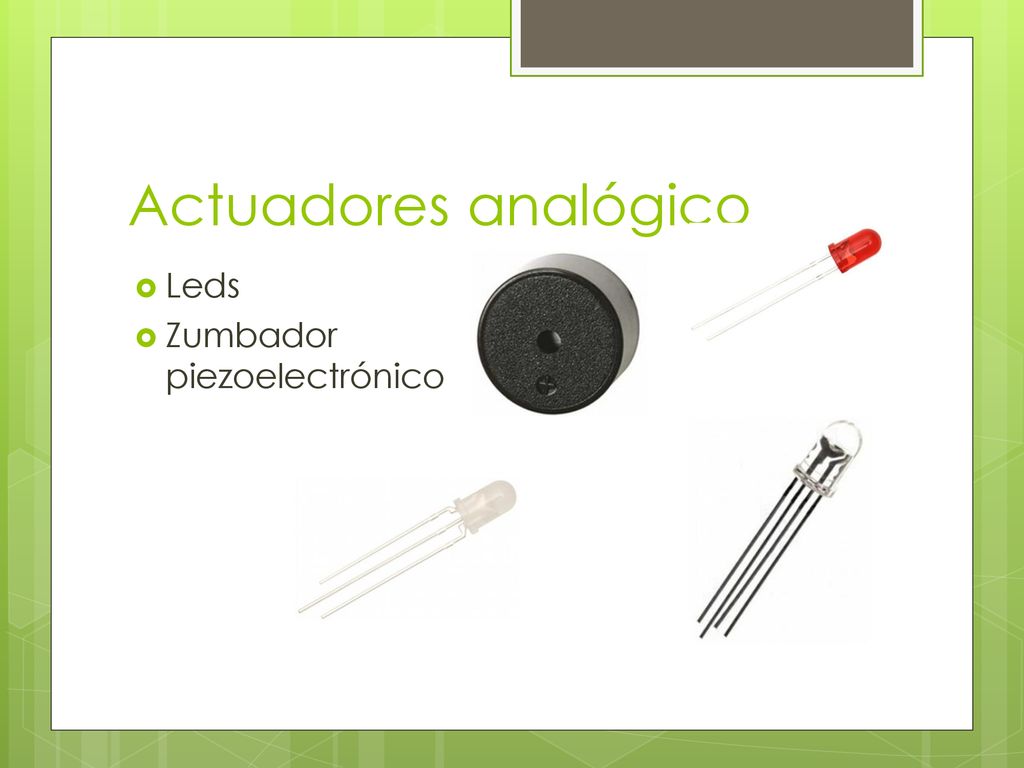

7 Actuadores analógico Leds Zumbador piezoelectrónico

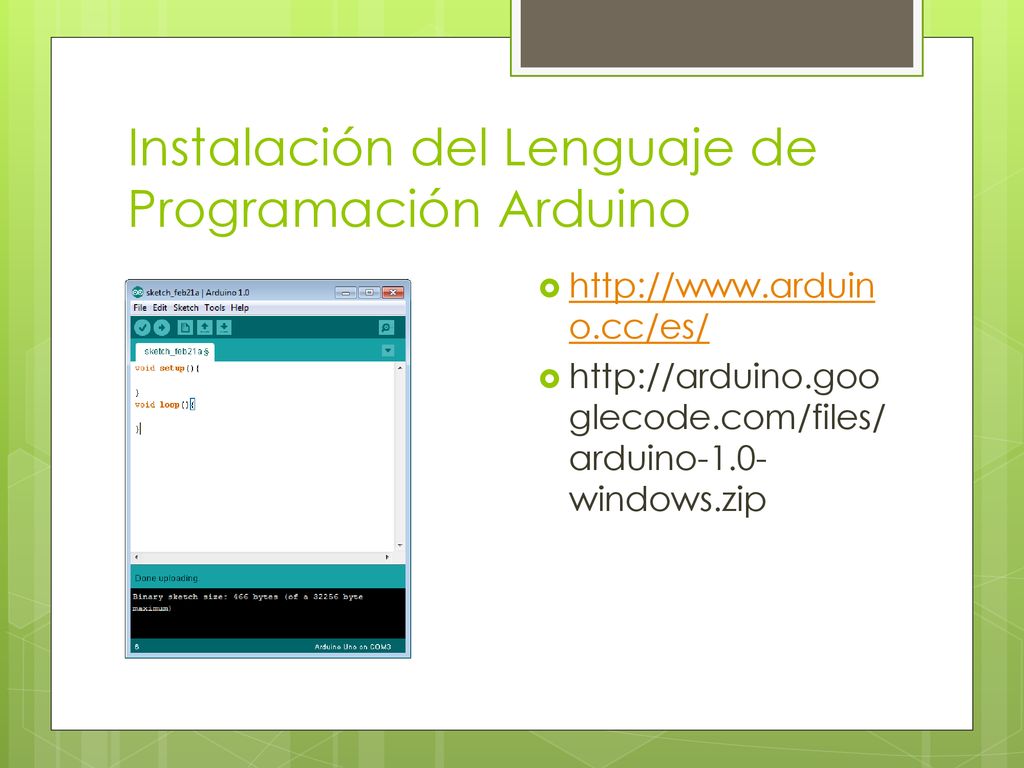

8 Instalación del Lenguaje de Programación Arduino

9 ESTRUCTURA DE UN PROGRAMA
setup( ) Se encarga de recoger información. Debe contener la declaración de variables. Es la primera función a ejecutar el programa. Se ejecuta solo una vez. Se utiliza para configurar o inicializar los modos de trabajo de los pins, o el puerto serie.

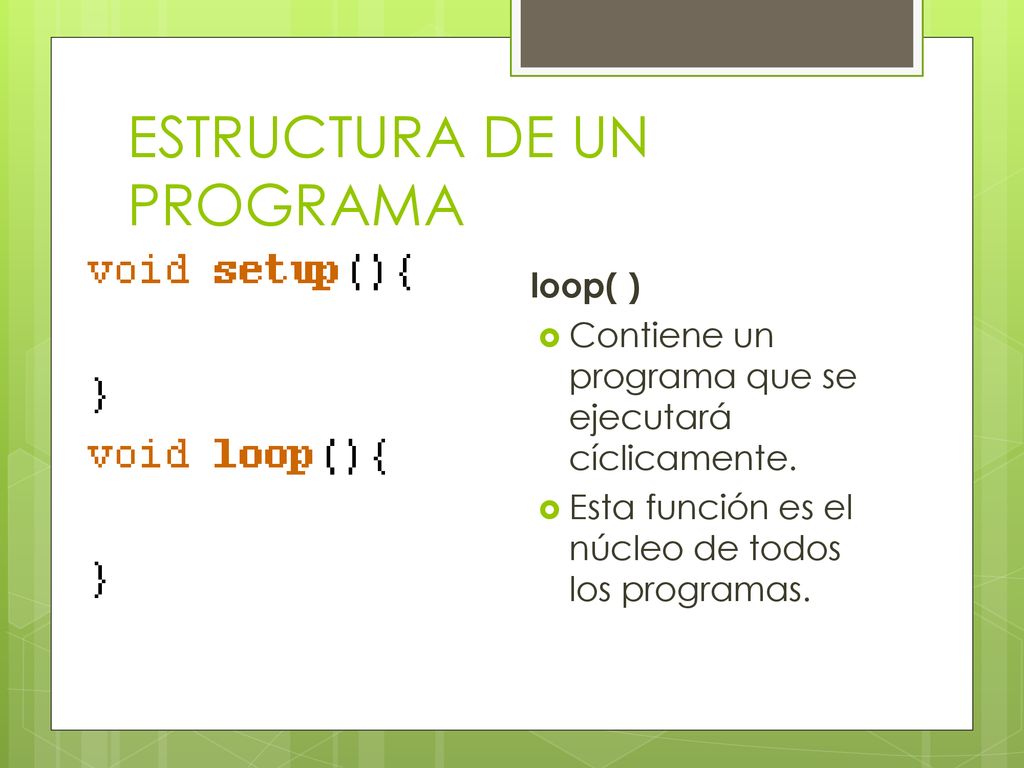

10 ESTRUCTURA DE UN PROGRAMA
loop( ) Contiene un programa que se ejecutará cíclicamente. Esta función es el núcleo de todos los programas.

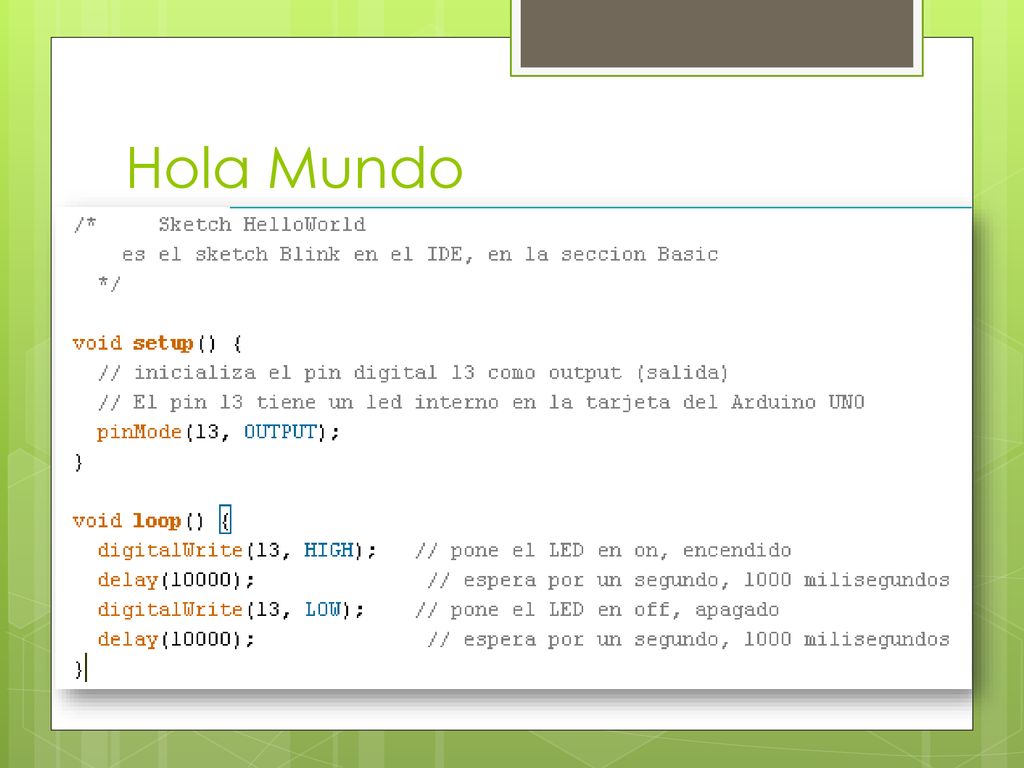

11 Hola Mundo

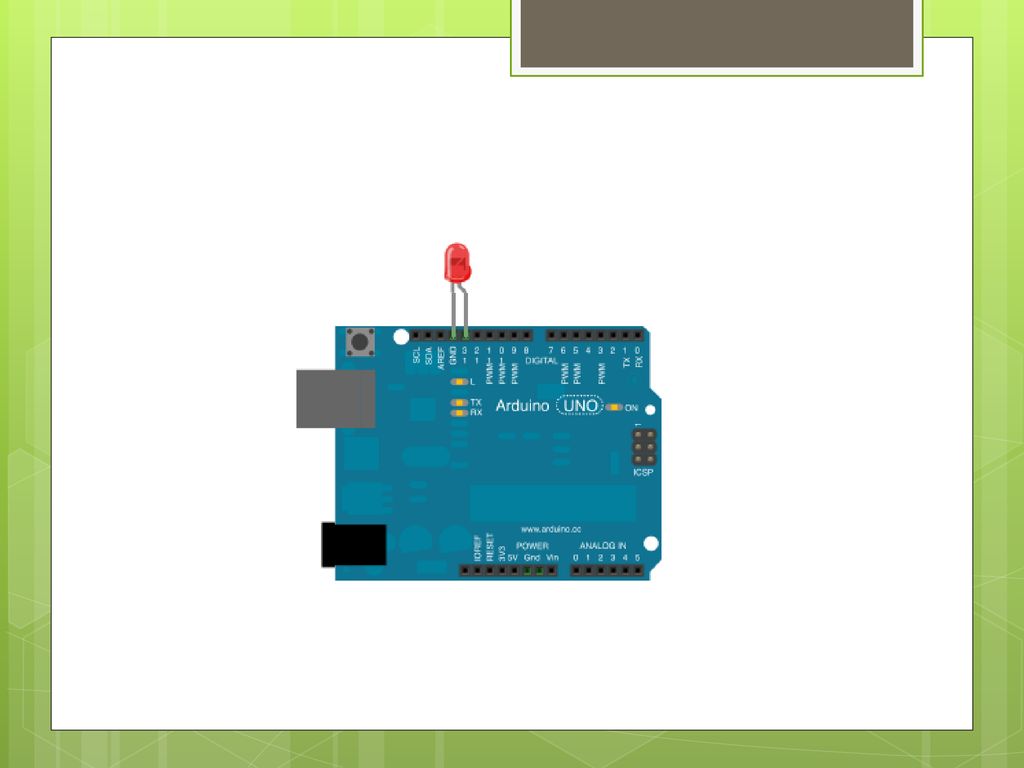

12

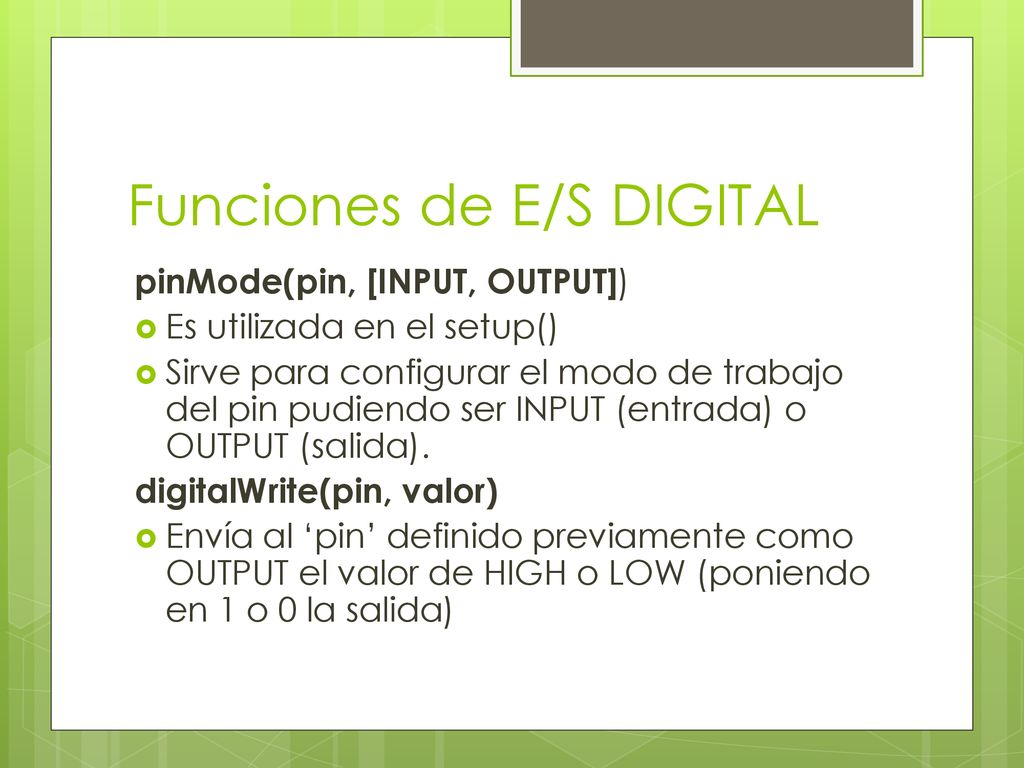

13 Funciones de E/S DIGITAL
pinMode(pin, [INPUT, OUTPUT]) Es utilizada en el setup() Sirve para configurar el modo de trabajo del pin pudiendo ser INPUT (entrada) o OUTPUT (salida). digitalWrite(pin, valor) Envía al ‘pin’ definido previamente como OUTPUT el valor de HIGH o LOW (poniendo en 1 o 0 la salida)

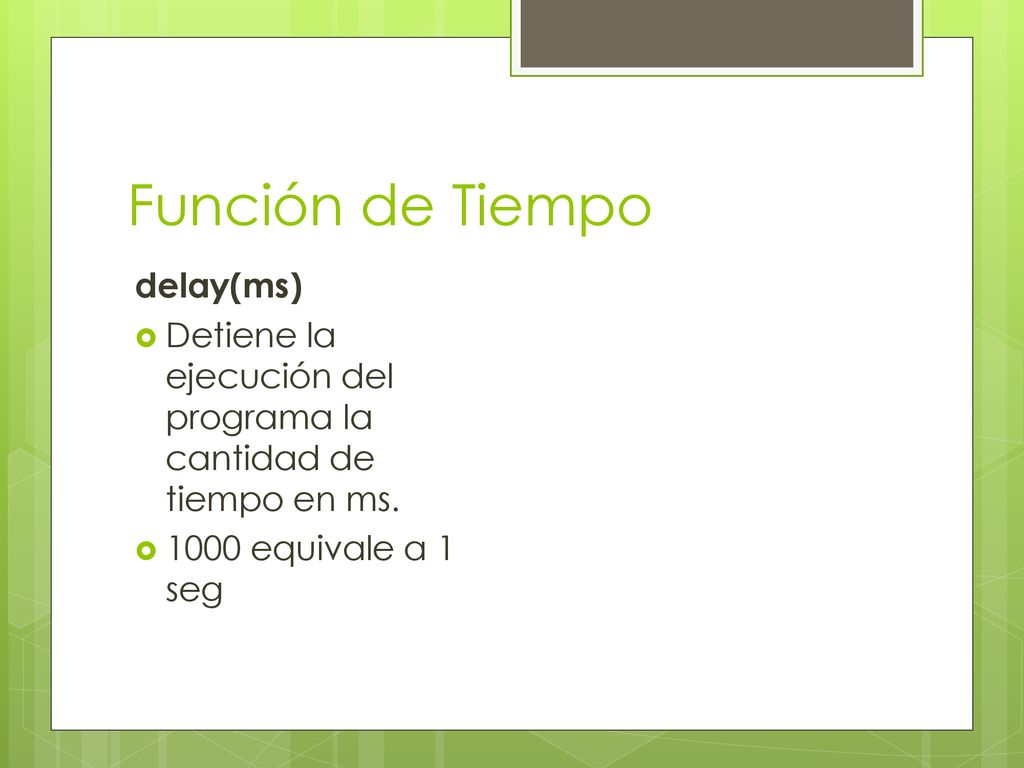

14 Función de Tiempo delay(ms)
Detiene la ejecución del programa la cantidad de tiempo en ms. 1000 equivale a 1 seg

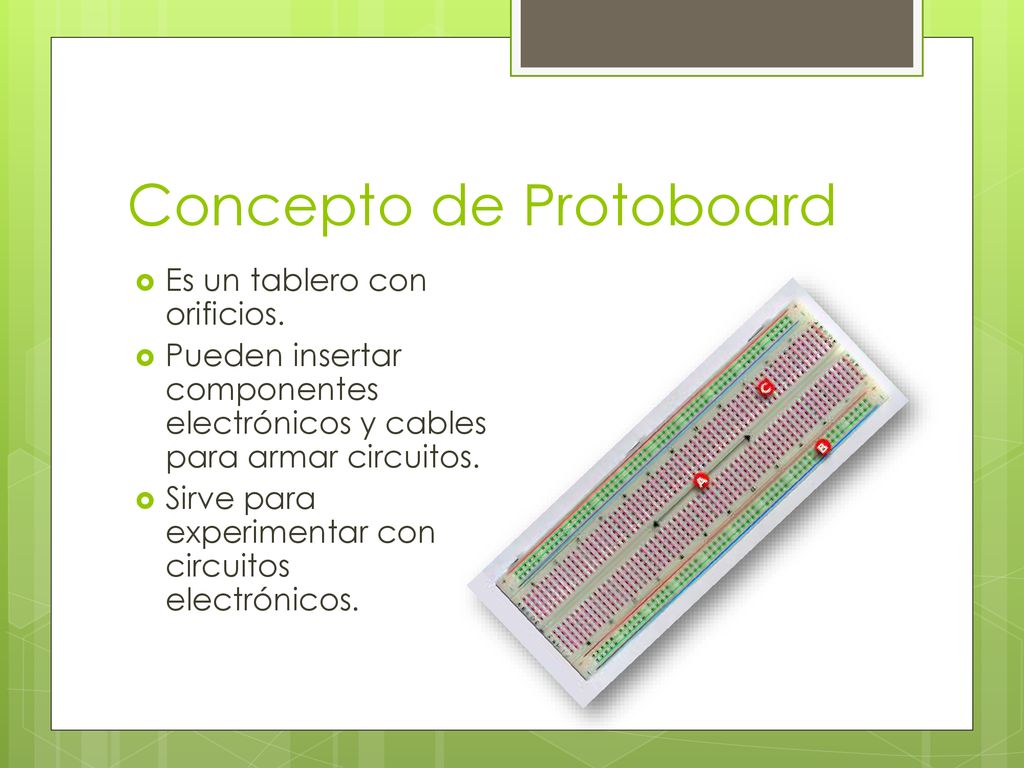

15 Concepto de Protoboard
Es un tablero con orificios. Pueden insertar componentes electrónicos y cables para armar circuitos. Sirve para experimentar con circuitos electrónicos.

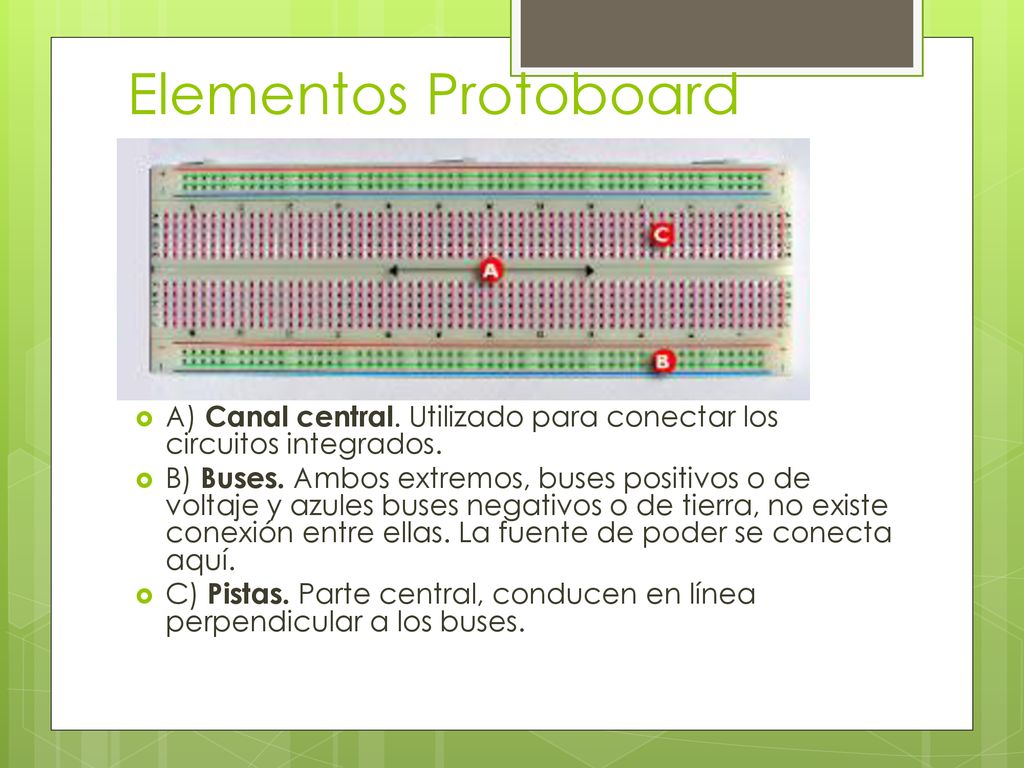

16 Elementos Protoboard A) Canal central. Utilizado para conectar los circuitos integrados. B) Buses. Ambos extremos, buses positivos o de voltaje y azules buses negativos o de tierra, no existe conexión entre ellas. La fuente de poder se conecta aquí. C) Pistas. Parte central, conducen en línea perpendicular a los buses.

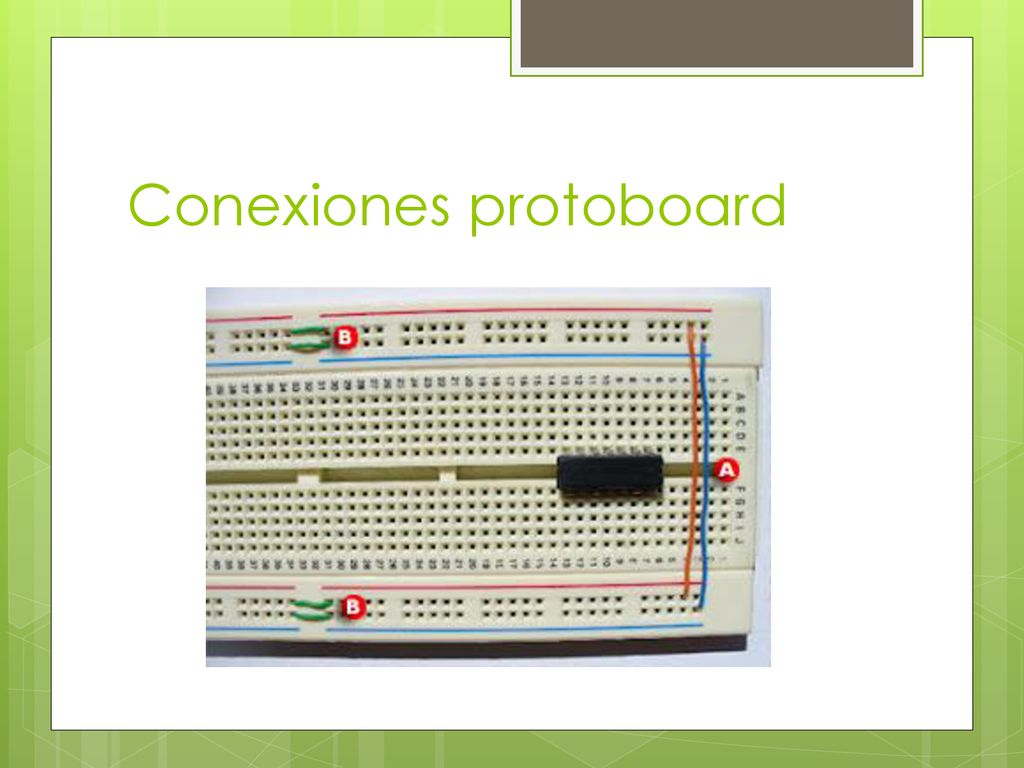

17 Conexiones protoboard

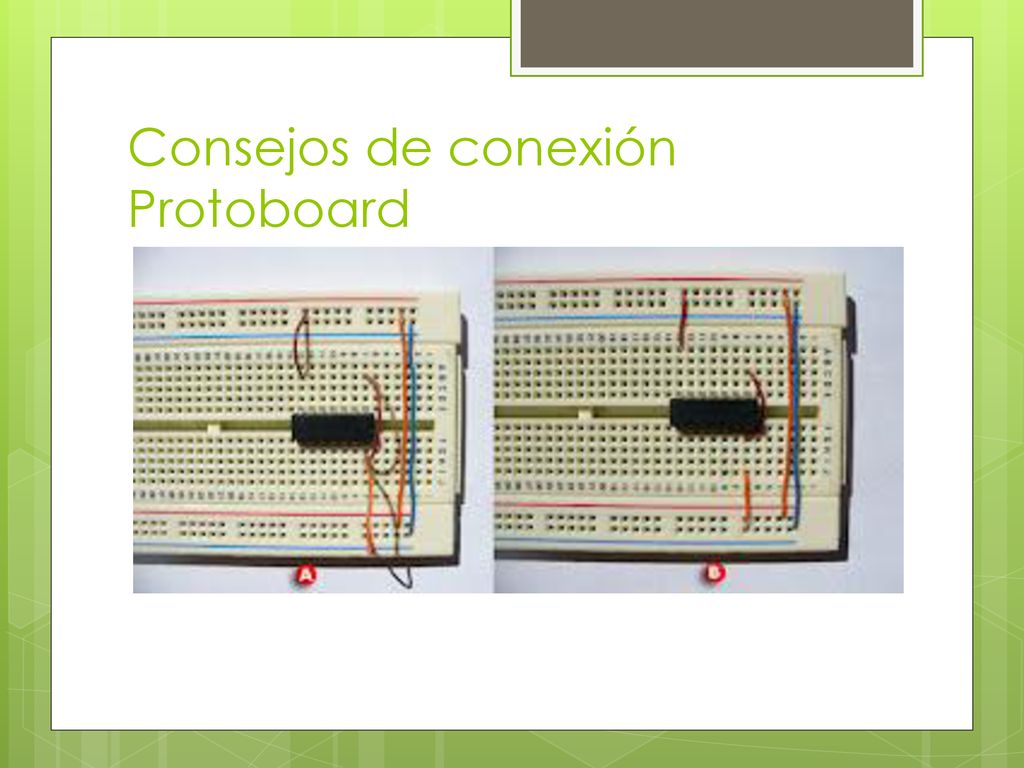

18 Consejos de conexión Protoboard

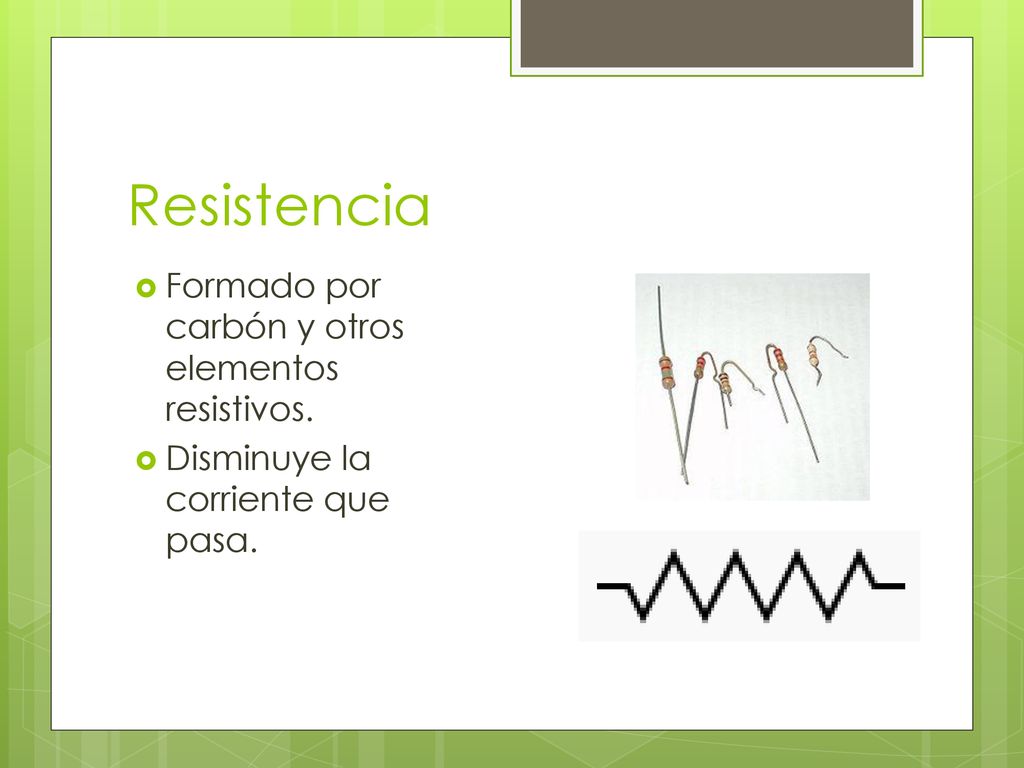

19 Resistencia Formado por carbón y otros elementos resistivos.
Disminuye la corriente que pasa.

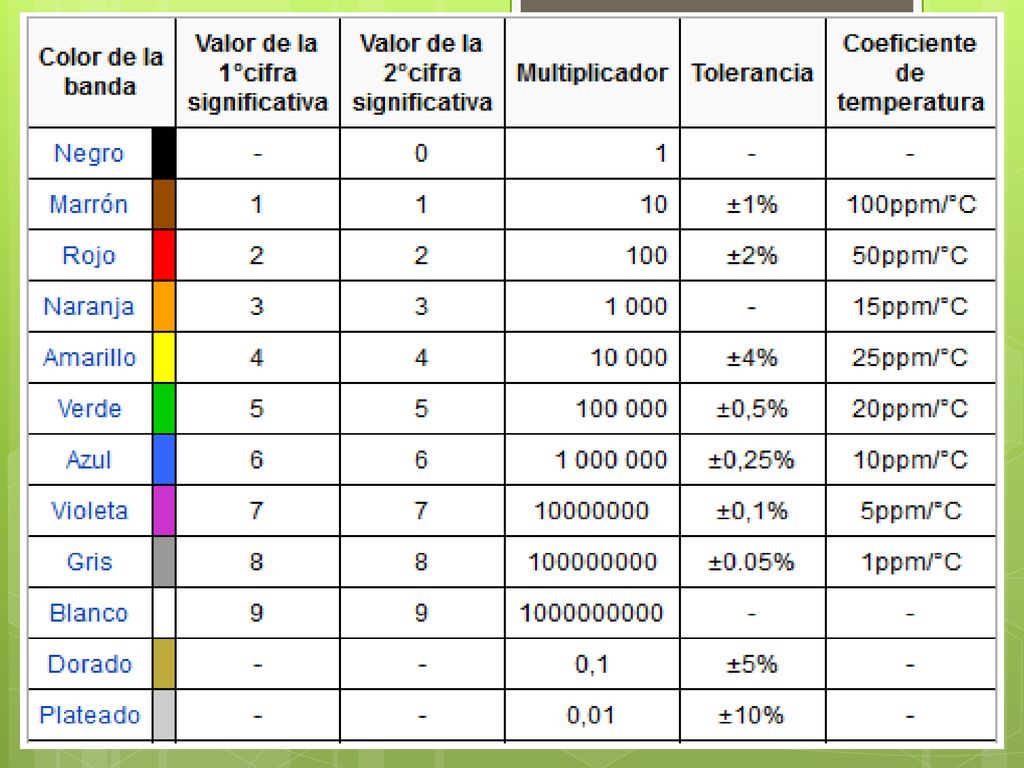

20

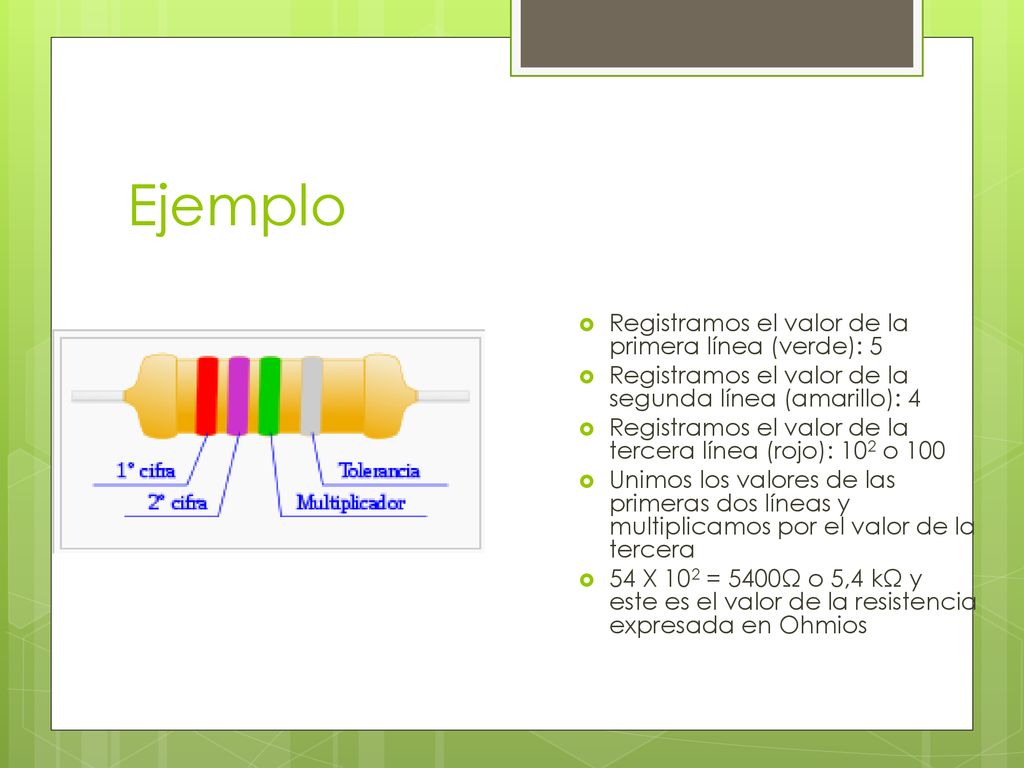

21 Ejemplo Registramos el valor de la primera línea (verde): 5
Registramos el valor de la segunda línea (amarillo): 4 Registramos el valor de la tercera línea (rojo): 102 o 100 Unimos los valores de las primeras dos líneas y multiplicamos por el valor de la tercera 54 X 102 = 5400Ω o 5,4 kΩ y este es el valor de la resistencia expresada en Ohmios

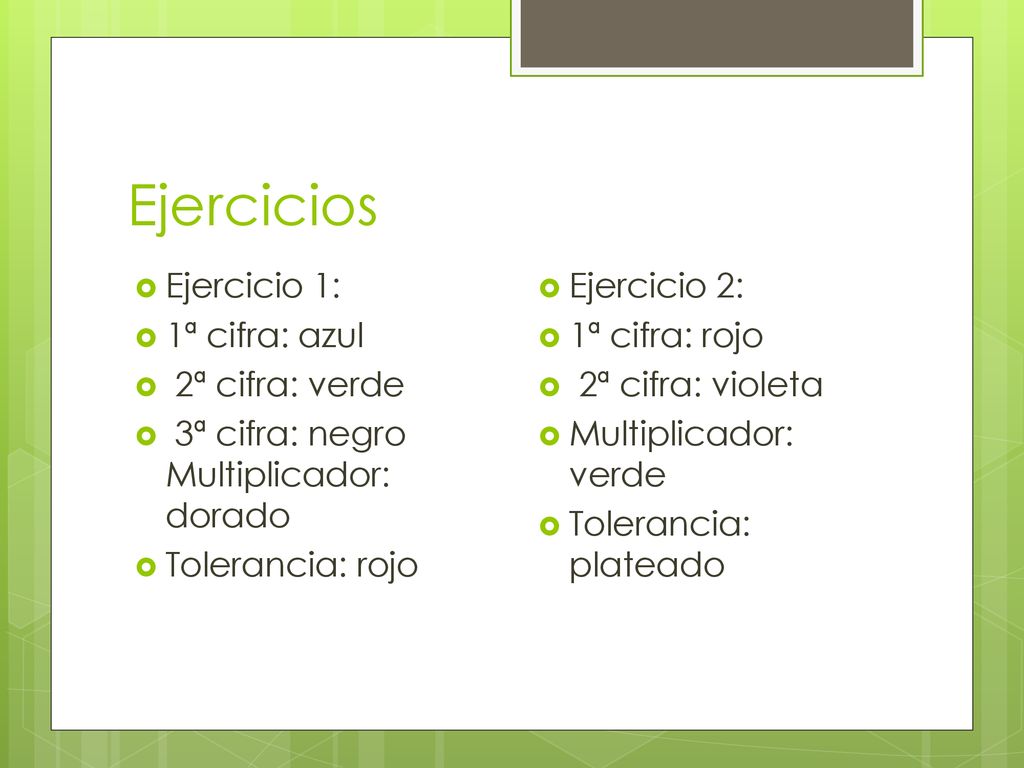

22 Ejercicios Ejercicio 1: 1ª cifra: azul 2ª cifra: verde
3ª cifra: negro Multiplicador: dorado Tolerancia: rojo Ejercicio 2: 1ª cifra: rojo 2ª cifra: violeta Multiplicador: verde Tolerancia: plateado

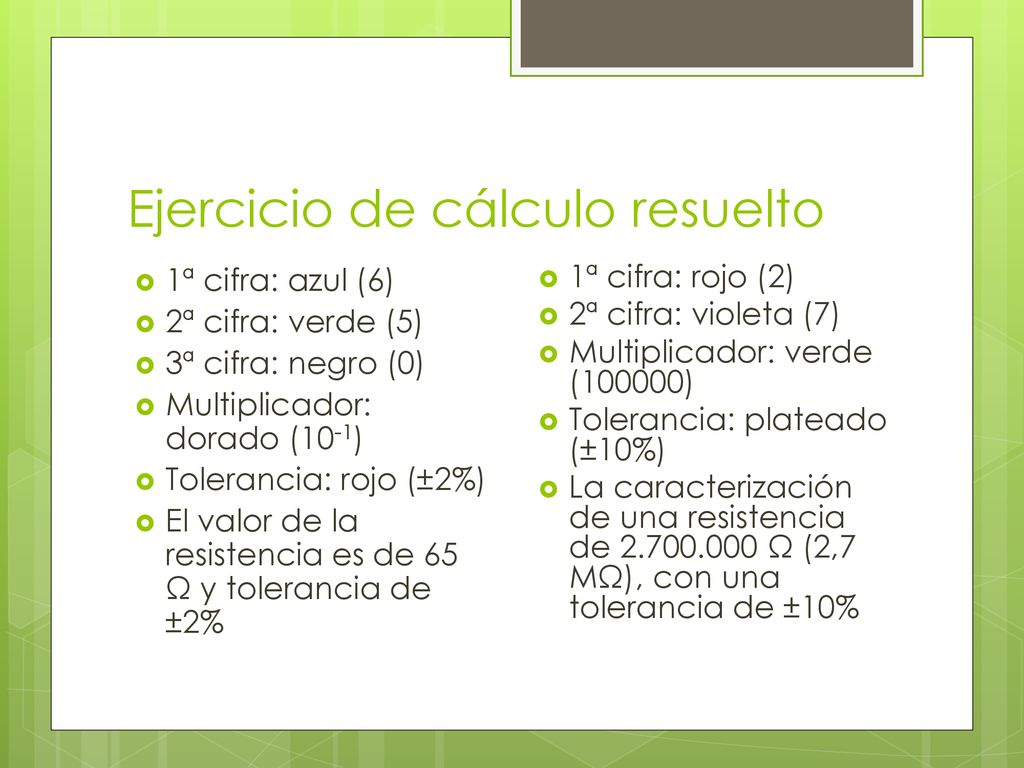

23 Ejercicio de cálculo resuelto
1ª cifra: azul (6) 2ª cifra: verde (5) 3ª cifra: negro (0) Multiplicador: dorado (10-1) Tolerancia: rojo (±2%) El valor de la resistencia es de 65 Ω y tolerancia de ±2% 1ª cifra: rojo (2) 2ª cifra: violeta (7) Multiplicador: verde (100000) Tolerancia: plateado (±10%) La caracterización de una resistencia de Ω (2,7 MΩ), con una tolerancia de ±10%

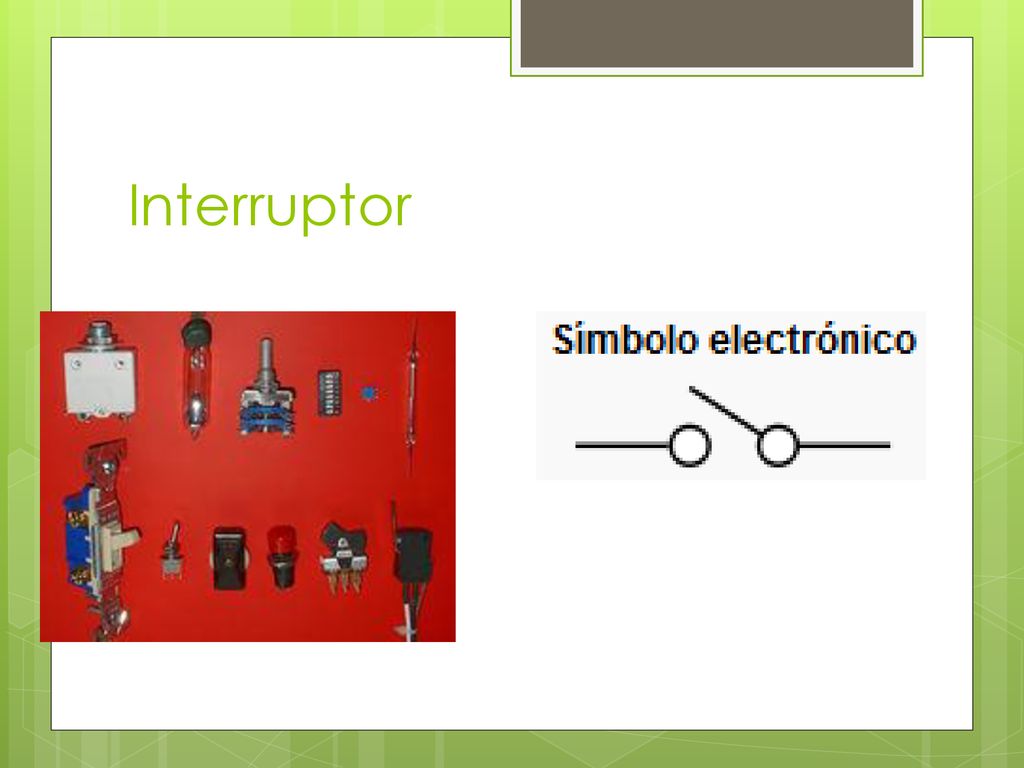

24 Interruptor

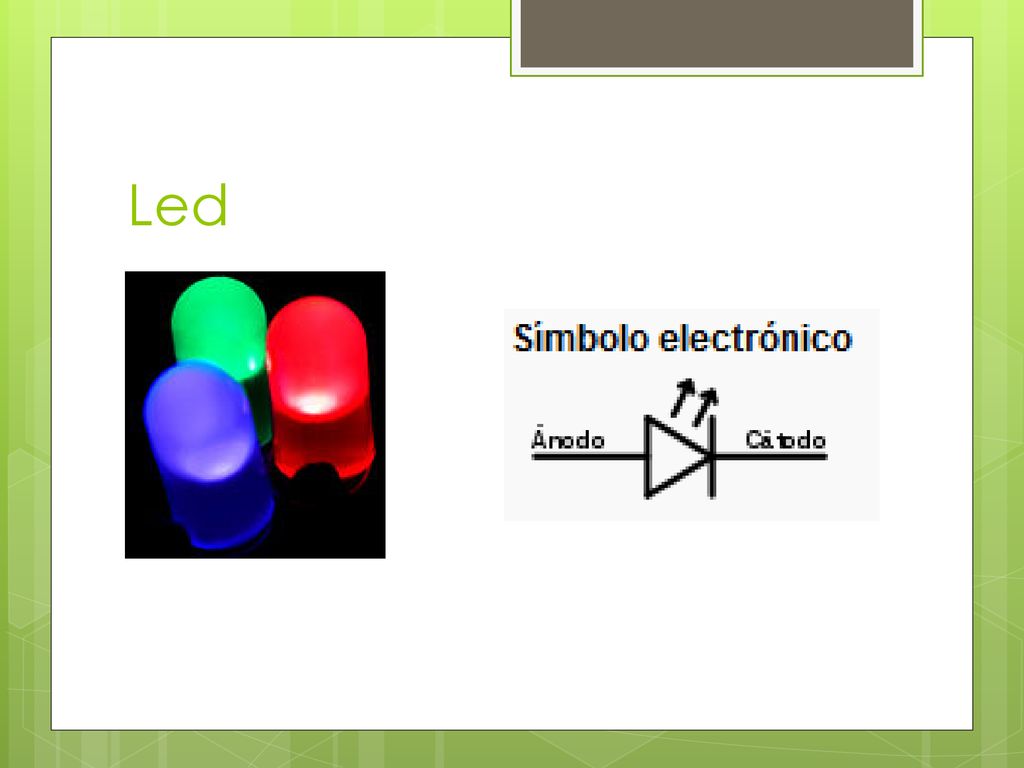

25 Led
