TIPOS DE SEPARADORES SEPARADORES VERTICALES SEPARADORES HORIZONTALES

Presentación del tema: "TIPOS DE SEPARADORES SEPARADORES VERTICALES SEPARADORES HORIZONTALES"— Transcripción de la presentación:

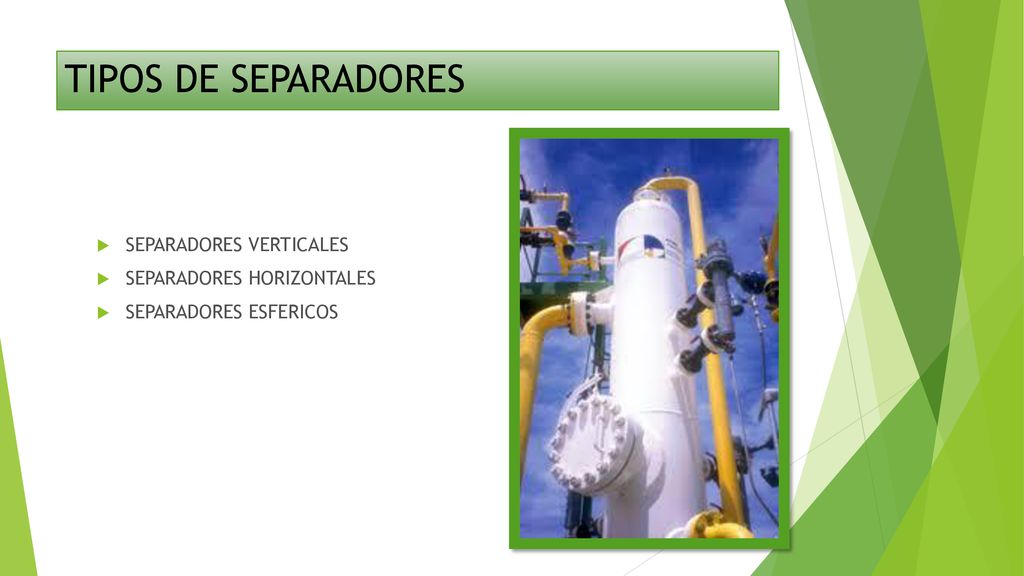

1 TIPOS DE SEPARADORES SEPARADORES VERTICALES SEPARADORES HORIZONTALES
SEPARADORES ESFERICOS

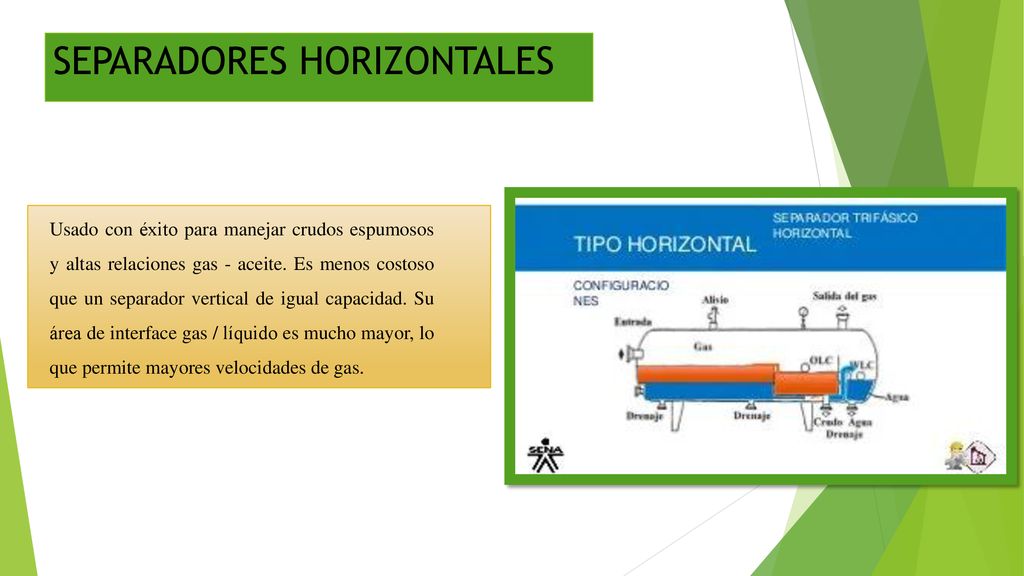

2 SEPARADORES HORIZONTALES
Usado con éxito para manejar crudos espumosos y altas relaciones gas - aceite. Es menos costoso que un separador vertical de igual capacidad. Su área de interface gas / líquido es mucho mayor, lo que permite mayores velocidades de gas.

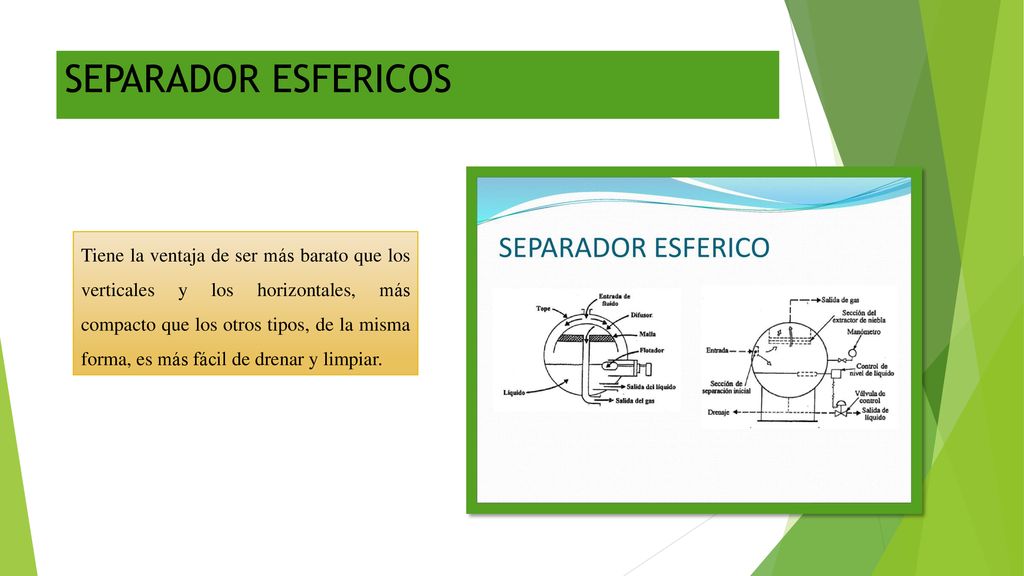

3 SEPARADOR ESFERICOS Tiene la ventaja de ser más barato que los verticales y los horizontales, más compacto que los otros tipos, de la misma forma, es más fácil de drenar y limpiar.

4 PARTES DE UN CALENTADOR
CALENTAMIENTO El calentamiento de las mezcla crudo-agua se realiza con el fin de facilitar la deshidratación del crudo hasta la especificación deseada en la salida del tratamiento de deshidratación, en ocasiones, es también aprovechado para conseguir la estabilización del crudo. PARTES DE UN CALENTADOR

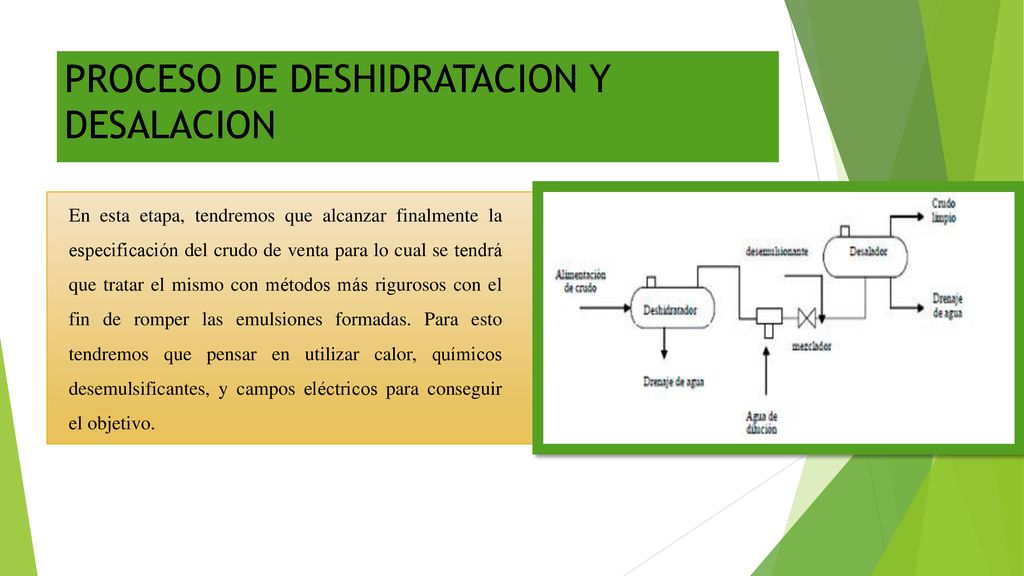

5 PROCESO DE DESHIDRATACION Y DESALACION
En esta etapa, tendremos que alcanzar finalmente la especificación del crudo de venta para lo cual se tendrá que tratar el mismo con métodos más rigurosos con el fin de romper las emulsiones formadas. Para esto tendremos que pensar en utilizar calor, químicos desemulsificantes, y campos eléctricos para conseguir el objetivo.

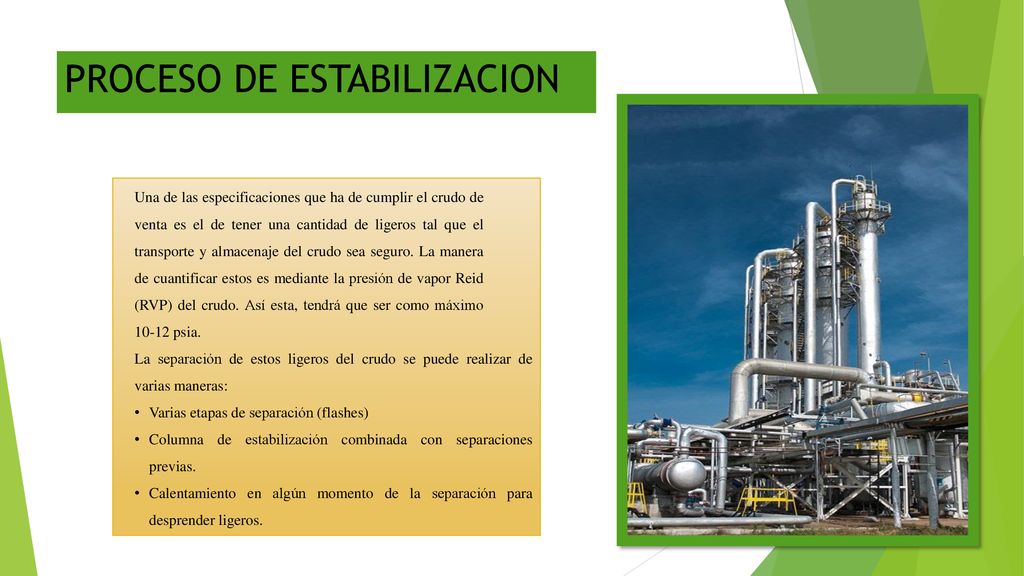

6 PROCESO DE ESTABILIZACION
Una de las especificaciones que ha de cumplir el crudo de venta es el de tener una cantidad de ligeros tal que el transporte y almacenaje del crudo sea seguro. La manera de cuantificar estos es mediante la presión de vapor Reid (RVP) del crudo. Así esta, tendrá que ser como máximo psia. La separación de estos ligeros del crudo se puede realizar de varias maneras: Varias etapas de separación (flashes) Columna de estabilización combinada con separaciones previas. Calentamiento en algún momento de la separación para desprender ligeros.

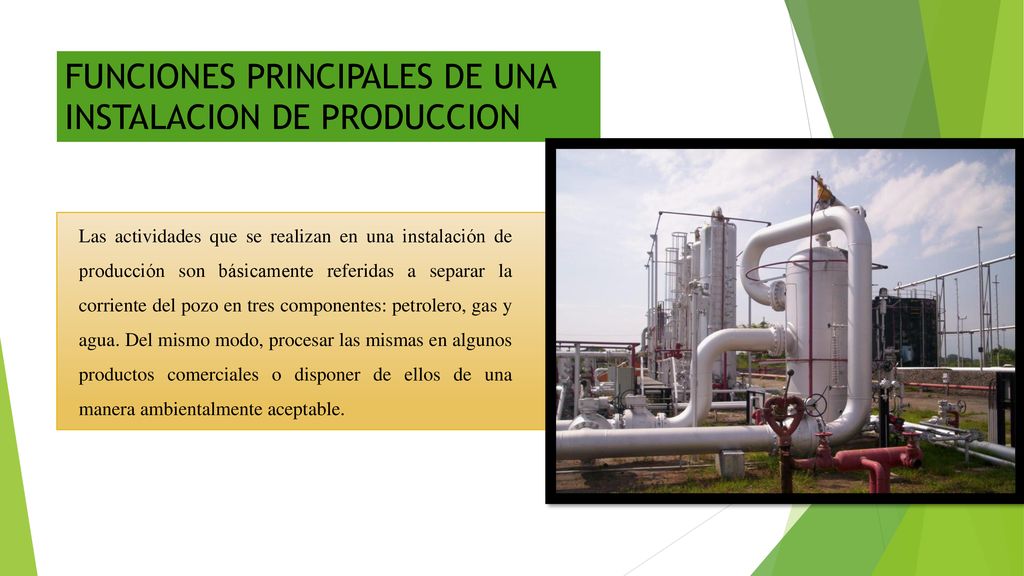

7 FUNCIONES PRINCIPALES DE UNA INSTALACION DE PRODUCCION
Las actividades que se realizan en una instalación de producción son básicamente referidas a separar la corriente del pozo en tres componentes: petrolero, gas y agua. Del mismo modo, procesar las mismas en algunos productos comerciales o disponer de ellos de una manera ambientalmente aceptable.

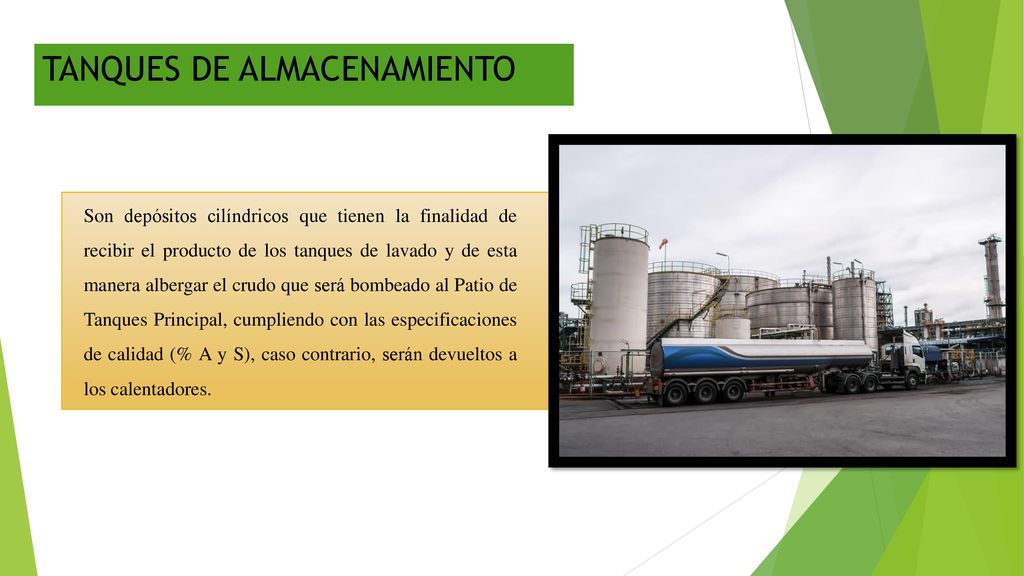

8 TANQUES DE ALMACENAMIENTO
Son depósitos cilíndricos que tienen la finalidad de recibir el producto de los tanques de lavado y de esta manera albergar el crudo que será bombeado al Patio de Tanques Principal, cumpliendo con las especificaciones de calidad (% A y S), caso contrario, serán devueltos a los calentadores.
