INTEGRANTES Juan Carlos garay Cruz Irving Ramiro reyes Torres

Presentación del tema: "INTEGRANTES Juan Carlos garay Cruz Irving Ramiro reyes Torres"— Transcripción de la presentación:

1 INTEGRANTES Juan Carlos garay Cruz Irving Ramiro reyes Torres
Osuna GOMEZ CESAR AARON Carlos Orlando Martínez Tovar

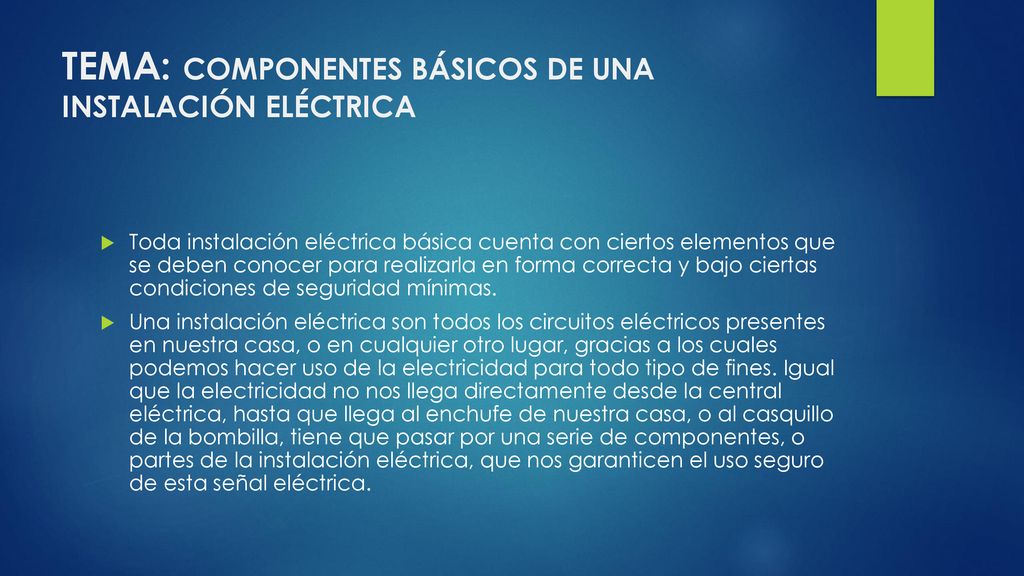

2 TEMA: COMPONENTES BÁSICOS DE UNA INSTALACIÓN ELÉCTRICA
Toda instalación eléctrica básica cuenta con ciertos elementos que se deben conocer para realizarla en forma correcta y bajo ciertas condiciones de seguridad mínimas. Una instalación eléctrica son todos los circuitos eléctricos presentes en nuestra casa, o en cualquier otro lugar, gracias a los cuales podemos hacer uso de la electricidad para todo tipo de fines. Igual que la electricidad no nos llega directamente desde la central eléctrica, hasta que llega al enchufe de nuestra casa, o al casquillo de la bombilla, tiene que pasar por una serie de componentes, o partes de la instalación eléctrica, que nos garanticen el uso seguro de esta señal eléctrica.

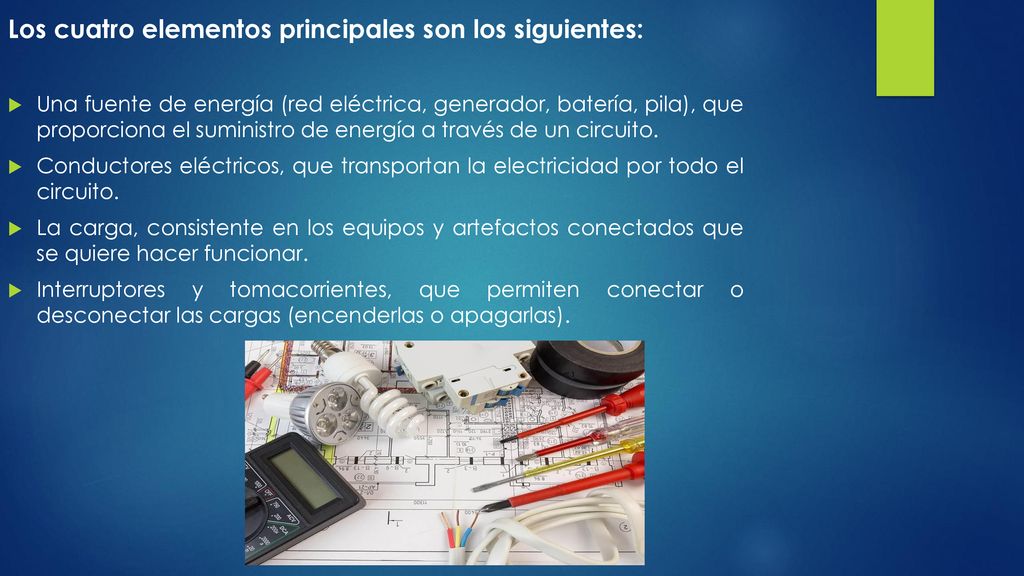

3 Los cuatro elementos principales son los siguientes:
Una fuente de energía (red eléctrica, generador, batería, pila), que proporciona el suministro de energía a través de un circuito. Conductores eléctricos, que transportan la electricidad por todo el circuito. La carga, consistente en los equipos y artefactos conectados que se quiere hacer funcionar. Interruptores y tomacorrientes, que permiten conectar o desconectar las cargas (encenderlas o apagarlas).

4 Tipos de instalación eléctrica
Semi visible Es la que se puede observar a simple vista por estar adherida a los muros o techos. Empotrada Es la que no se puede observar porque está dentro de muros, pisos, techos, etcétera. Tipos de instalación eléctrica

5 Elementos eléctricos de una instalación
Interruptor termomagnético Sócket toma de tierra mufa Contacto eléctrico caja de contacto centro de carga código de colores para cableado Interruptor simple acometida caja de registro transfomador de poste

6 Tipos de Tuberías y Canalizaciones Usadas para Instalaciones Eléctricas
¿Cuáles son las tuberías para cableado? Tubería PVC Conduit. El tubo de PVC tiene aplicaciones en distintas áreas como: bienes de consumo, construcción, agricultura y la industria eléctrica. Tubería Polietileno de Alta Densidad Conduit Lisa Tubería Polietileno de Alta Densidad Conduit Corrugada ¿Cómo se canaliza la electricidad? Están las canalizaciones metálicas, generalmente fabricadas en materiales como el aluminio, el hierro o el acero, y las canalizaciones No metálicas, fabricadas con materiales termoplásticos, como el PVC o el polietileno.

7 Secuencia de conexión de una instalación eléctrica básica
Esquema general para la instalación eléctrica de toda una VIVIENDA, desde la acometida hasta la conexión de luminarias e interruptores

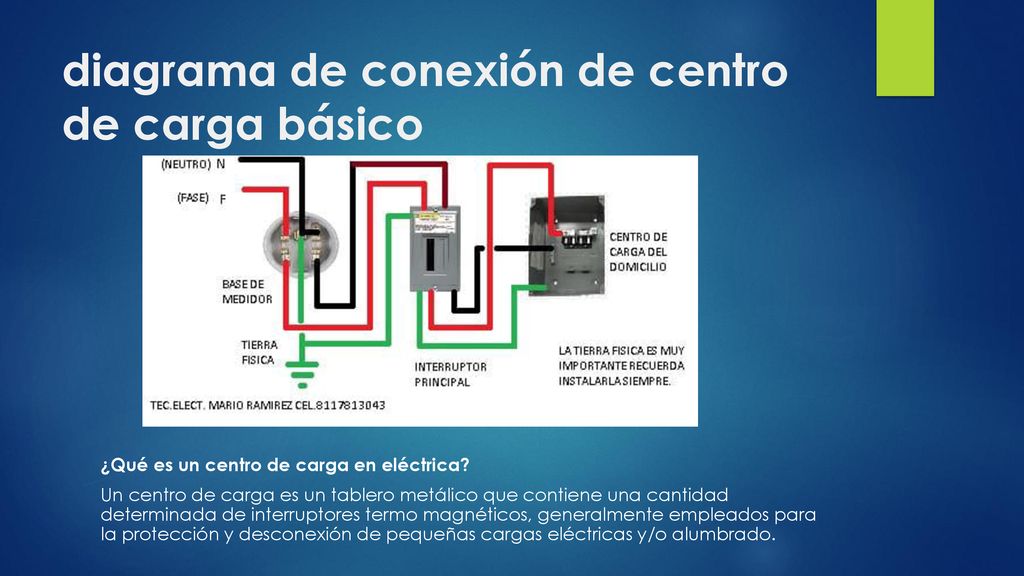

8 diagrama de conexión de centro de carga básico
¿Qué es un centro de carga en eléctrica? Un centro de carga es un tablero metálico que contiene una cantidad determinada de interruptores termo magnéticos, generalmente empleados para la protección y desconexión de pequeñas cargas eléctricas y/o alumbrado.

9 Simbología eléctrica La simbología eléctrica facilita la elaboración e interpretación de los planos. Con los símbolos se pueden dibujar diagramas para representar los circuitos. Cada componente o accesorio tiene su propio símbolo. Es necesario familiarizarse con la simbología eléctrica. Es muy importante conocer e interpretar los diagramas, así como aprender a elaborar los diagramas y planos de una instalación eléctrica.

10 El sistema de suministro eléctrico comprende el conjunto de medios y elementos útiles para la generación, el transporte y la distribución de la energía eléctrica. Este conjunto está dotado de mecanismos de control, seguridad y protección.

11 Conclusión Para llevar a cabo una instalación eléctrica correcta y eficaz se tiene que tener en cuenta cada uno de los criterios de diseño que ya están establecidos, cumplir uno a uno, además es por el bien de aquellos que habitan por ejemplo en una vivienda para evitar exponerlas a riesgos que quizás conlleve a la pérdida de una vida, por esto y más se deben cumplir los criterios de diseño. Las canalizaciones son parte importante de la instalación eléctrica ya que por medio de ellas se puede concluir que se transmite la energía en las distintas áreas, además que estas previenen algún tipo de daño en la distribución eléctrica. Los espacios donde se harán las instalaciones deben tener ciertas consideraciones, donde instalaciones no generen ningún daño o peligro, además que las canalizaciones de las instalaciones están bien ubicadas.
