TRABAJO MONOGRAFICO TIPOS CONEXIÓN DE LOS TRANSFORMADORES DE POTENCIA CURSO: CENTRALES ELÉCTRICAS I NOMBRE: ABDIAS ARAUJO AMES

TRABAJO MONOGRAFICO TIPOS CONEXIÓN DE LOS TRANSFORMADORES DE POTENCIA CURSO: CENTRALES ELÉCTRICAS I NOMBRE: ABDIAS ARAUJO AMES 08190035

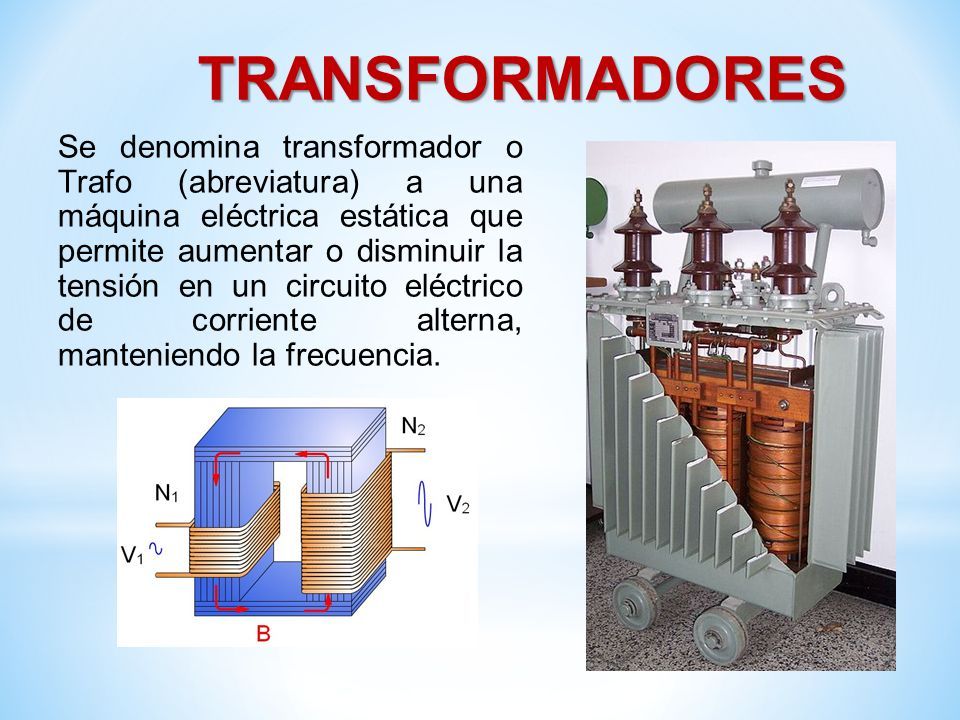

TRANSFORMADORES Se denomina transformador o Trafo (abreviatura) a una máquina eléctrica estática que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia.

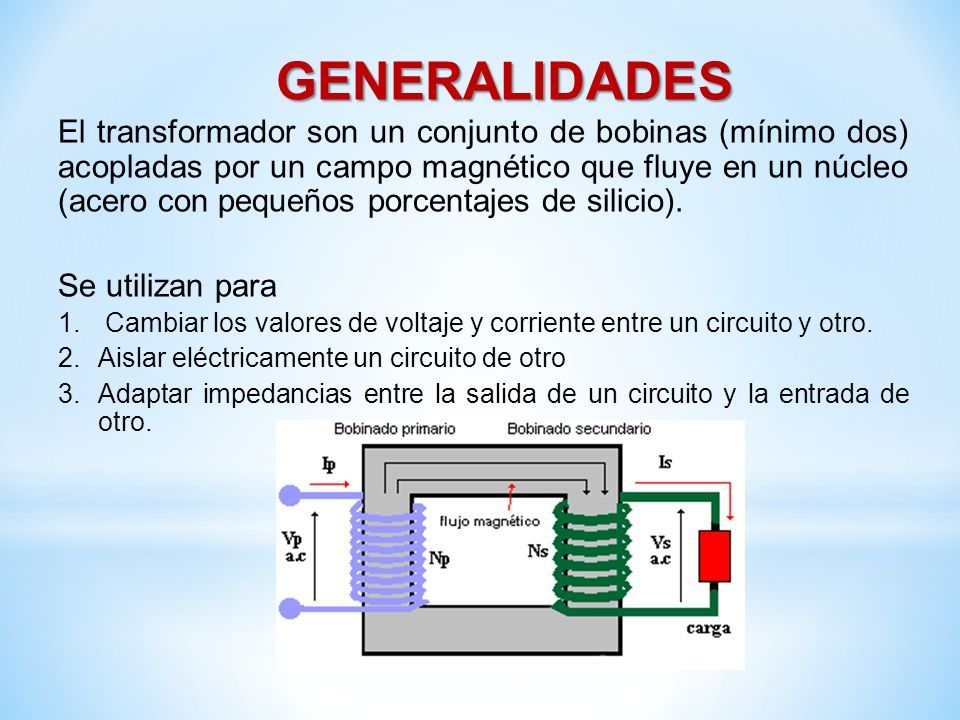

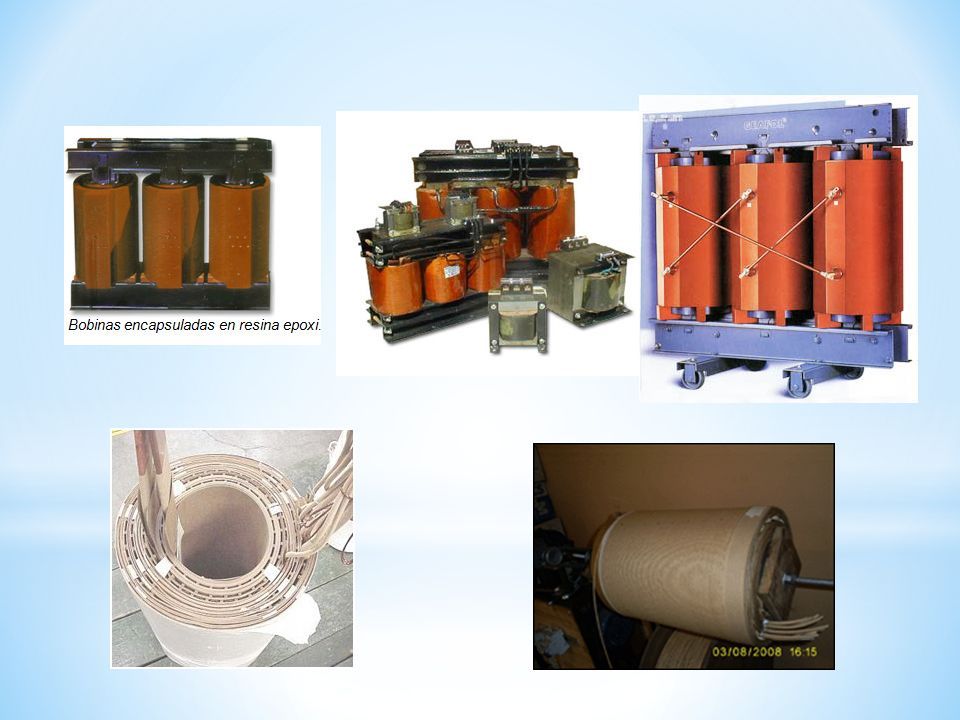

El transformador son un conjunto de bobinas (mínimo dos) acopladas por un campo magnético que fluye en un núcleo (acero con pequeños porcentajes de silicio). Se utilizan para 1. Cambiar los valores de voltaje y corriente entre un circuito y otro. 2.Aislar eléctricamente un circuito de otro 3.Adaptar impedancias entre la salida de un circuito y la entrada de otro. GENERALIDADES

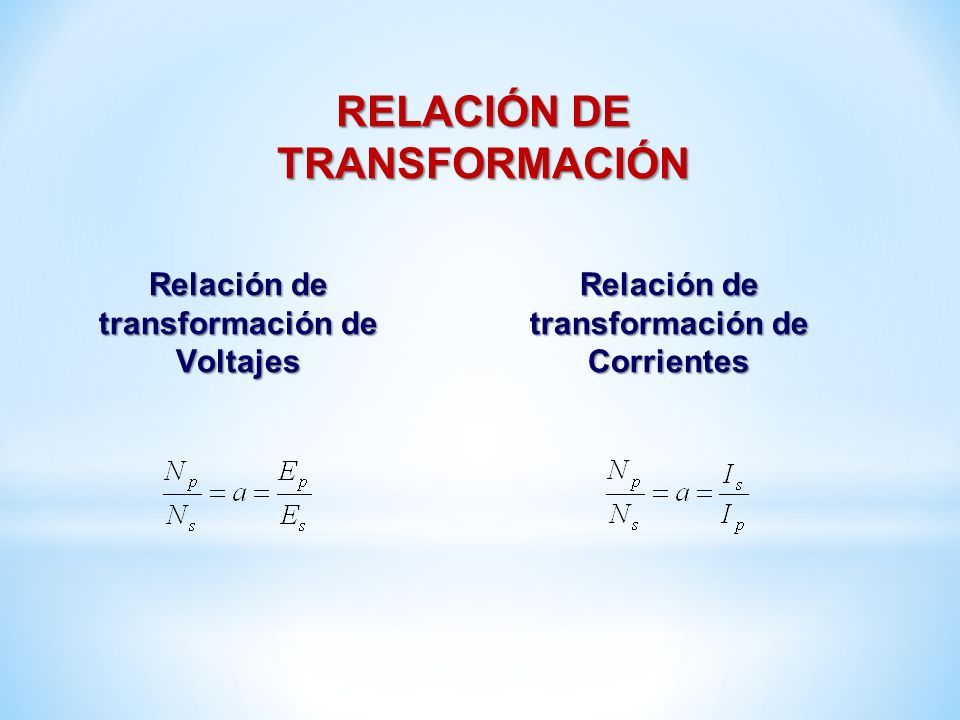

RELACIÓN DE TRANSFORMACIÓN Relación de transformación de Voltajes Relación de transformación de Corrientes

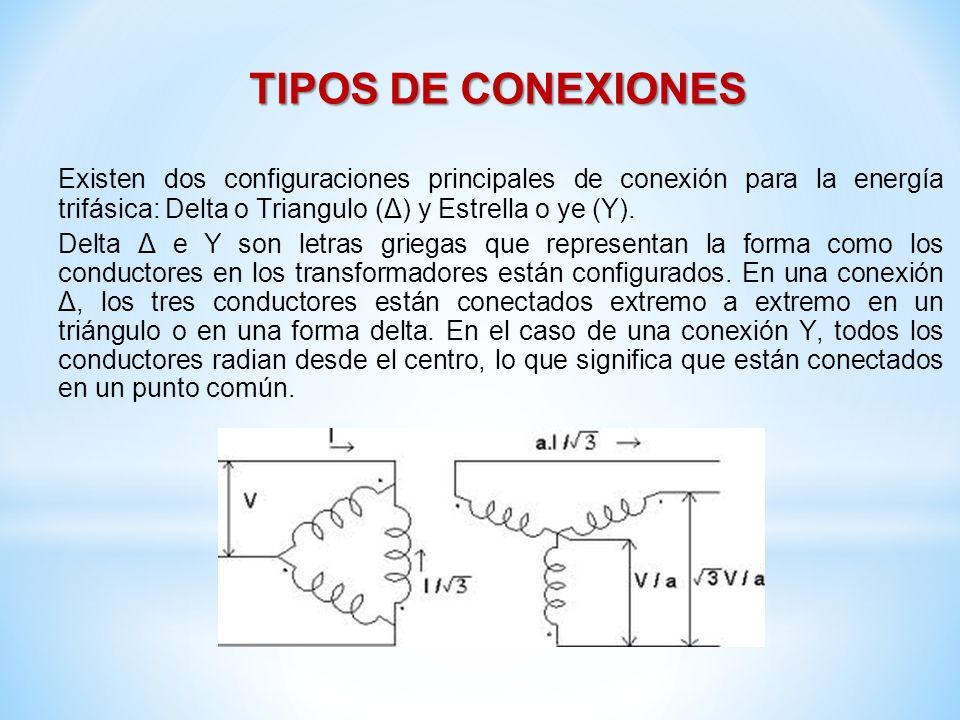

Existen dos configuraciones principales de conexión para la energía trifásica: Delta o Triangulo (Δ) y Estrella o ye (Y). Delta Δ e Y son letras griegas que representan la forma como los conductores en los transformadores están configurados. En una conexión Δ, los tres conductores están conectados extremo a extremo en un triángulo o en una forma delta. En el caso de una conexión Y, todos los conductores radian desde el centro, lo que significa que están conectados en un punto común. TIPOS DE CONEXIONES

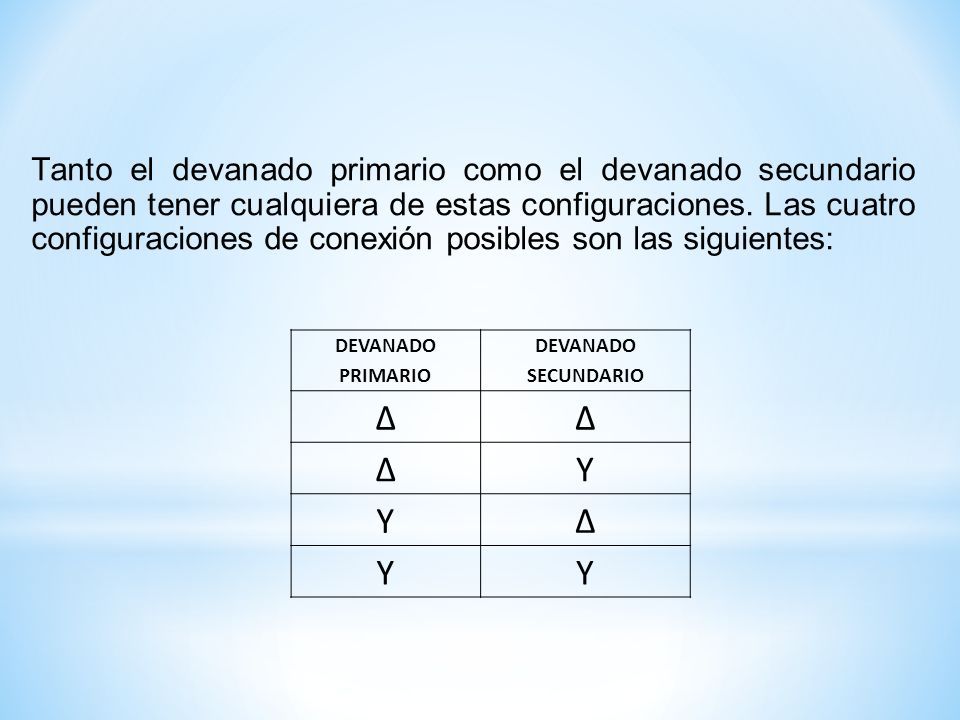

Tanto el devanado primario como el devanado secundario pueden tener cualquiera de estas configuraciones. Las cuatro configuraciones de conexión posibles son las siguientes: DEVANADO PRIMARIO DEVANADO SECUNDARIO ΔΔ ΔY YΔ YY

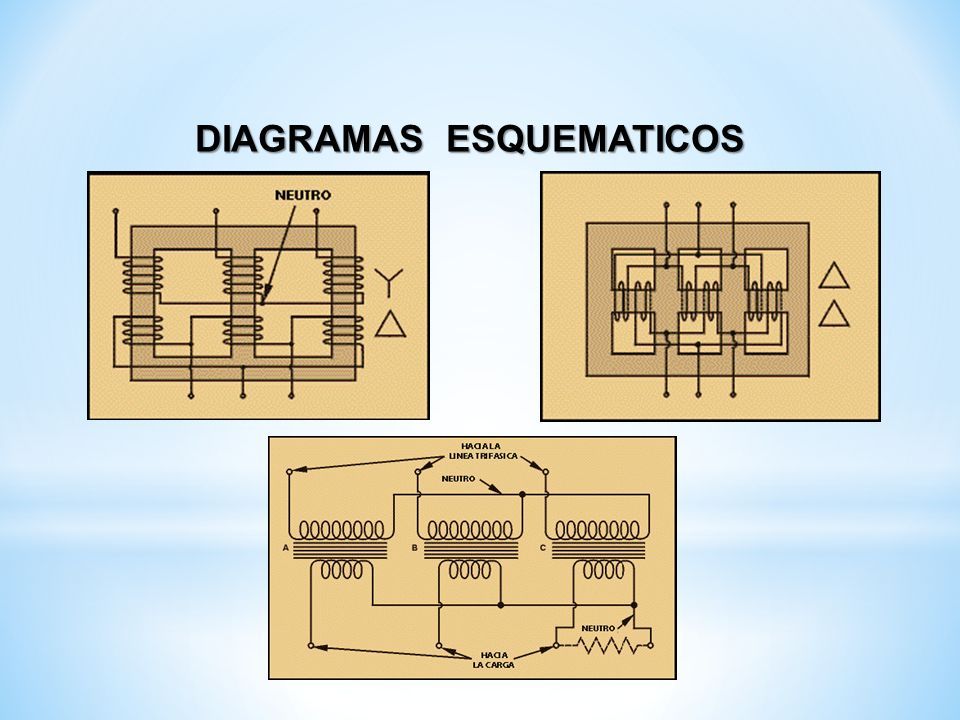

DIAGRAMAS ESQUEMATICOS

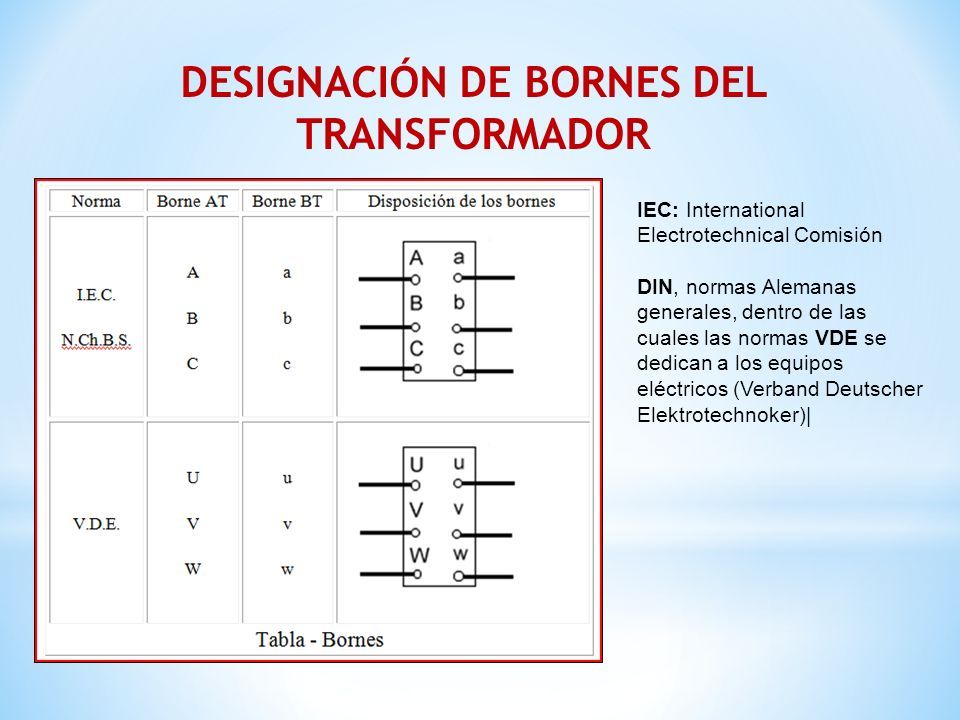

DESIGNACIÓN DE BORNES DEL TRANSFORMADOR IEC: International Electrotechnical Comisión DIN, normas Alemanas generales, dentro de las cuales las normas VDE se dedican a los equipos eléctricos (Verband Deutscher Elektrotechnoker)|

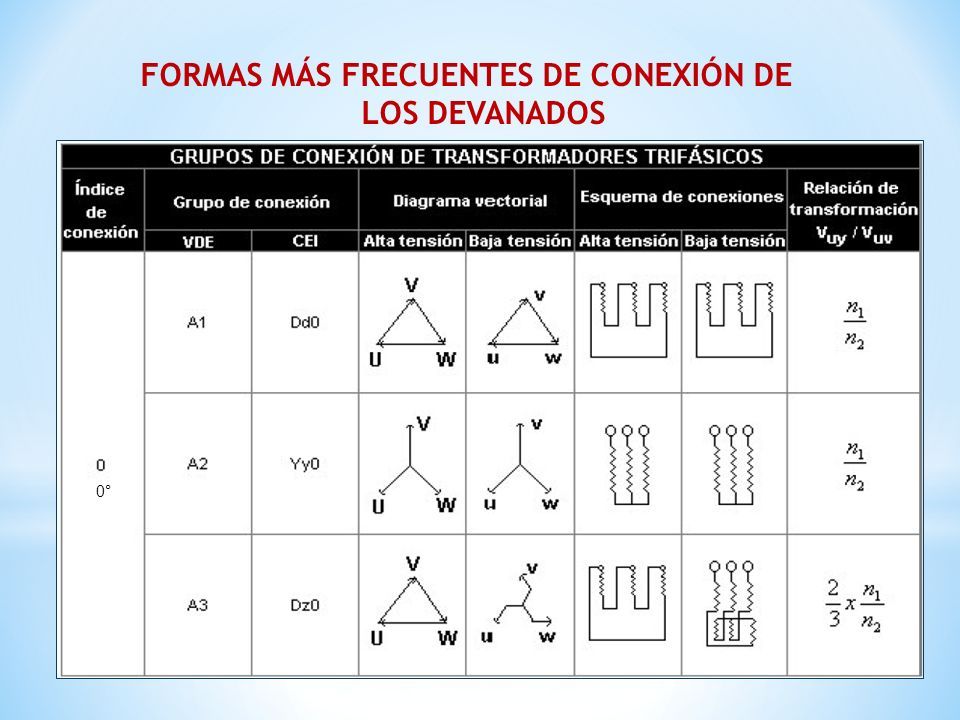

FORMAS MÁS FRECUENTES DE CONEXIÓN DE LOS DEVANADOS 0°

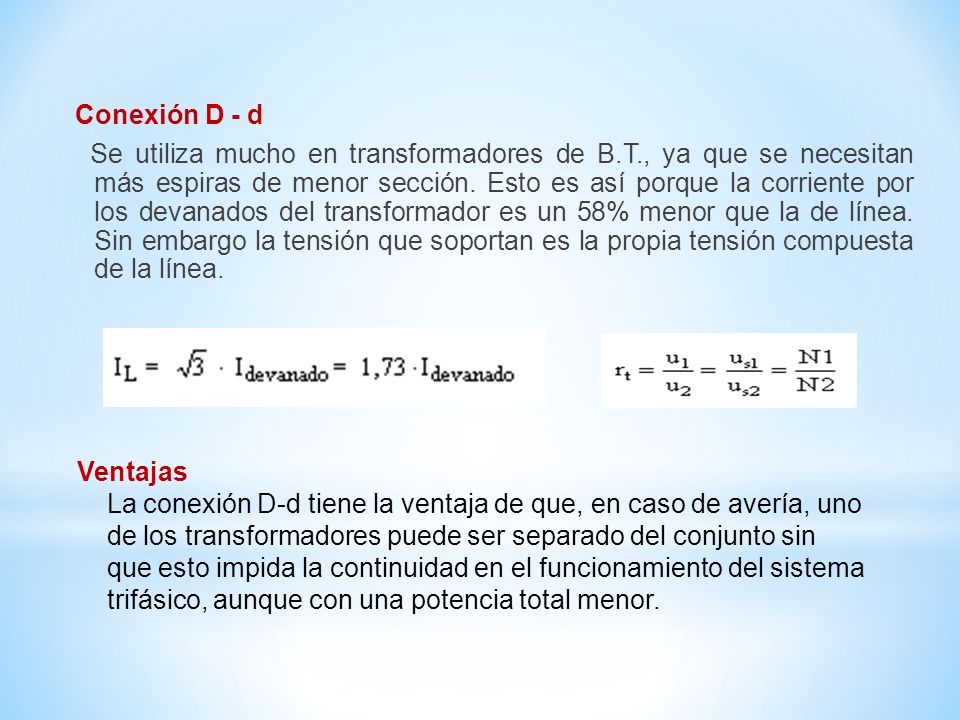

Conexión D - d Se utiliza mucho en transformadores de B.T., ya que se necesitan más espiras de menor sección. Esto es así porque la corriente por los devanados del transformador es un 58% menor que la de línea. Sin embargo la tensión que soportan es la propia tensión compuesta de la línea. Ventajas La conexión D-d tiene la ventaja de que, en caso de avería, uno de los transformadores puede ser separado del conjunto sin que esto impida la continuidad en el funcionamiento del sistema trifásico, aunque con una potencia total menor.

Conexión Y - y Para las conexiones estrella Y, la corriente de línea es la misma que la que circula por cada devanado del transformador. En cambio la tensión en bornes de una bobina del devanado es un 58% menor que la tensión compuesta: Ventajas La conexión Y-y permite disponer del neutro tanto en el devanado de alta tensión como en el de baja, y conectar así el neutro del primario del transformador con el neutro de la fuente de energía (alternador). Inconvenientes La conexión Y-Y debe evitarse a menos que se haga una conexión neutra muy sólida (de baja impedancia) entre el primario y la fuente de potencia. Si no se proporciona neutro, los voltajes de fase tienden a desequilibrarse severamente cuando la carga es desequilibrada. También surgen problemas con las armónicas terceras.

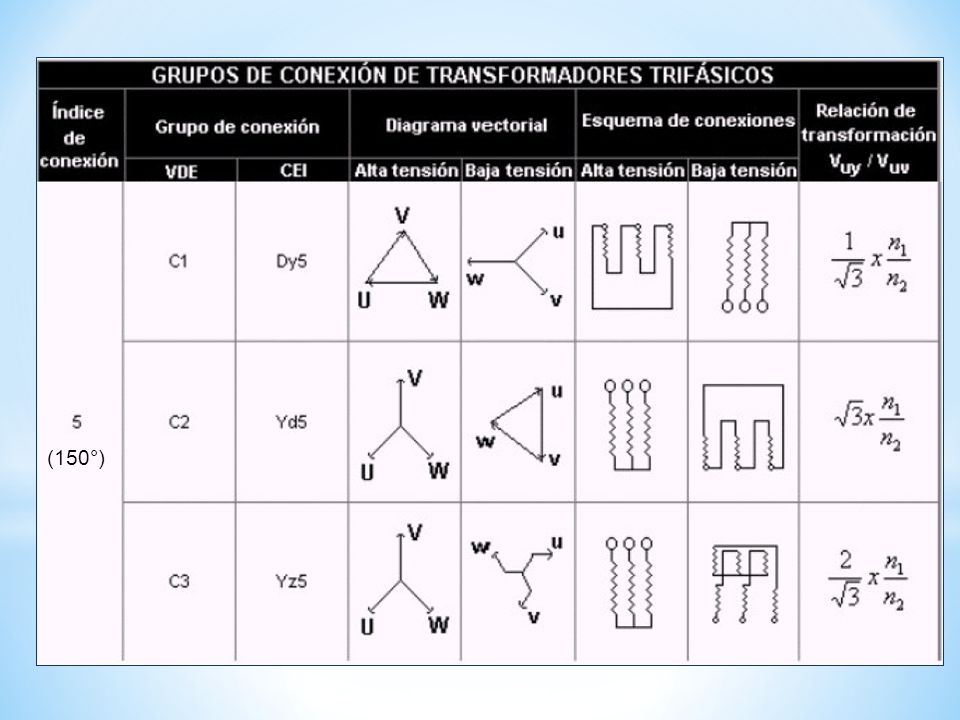

(150°)

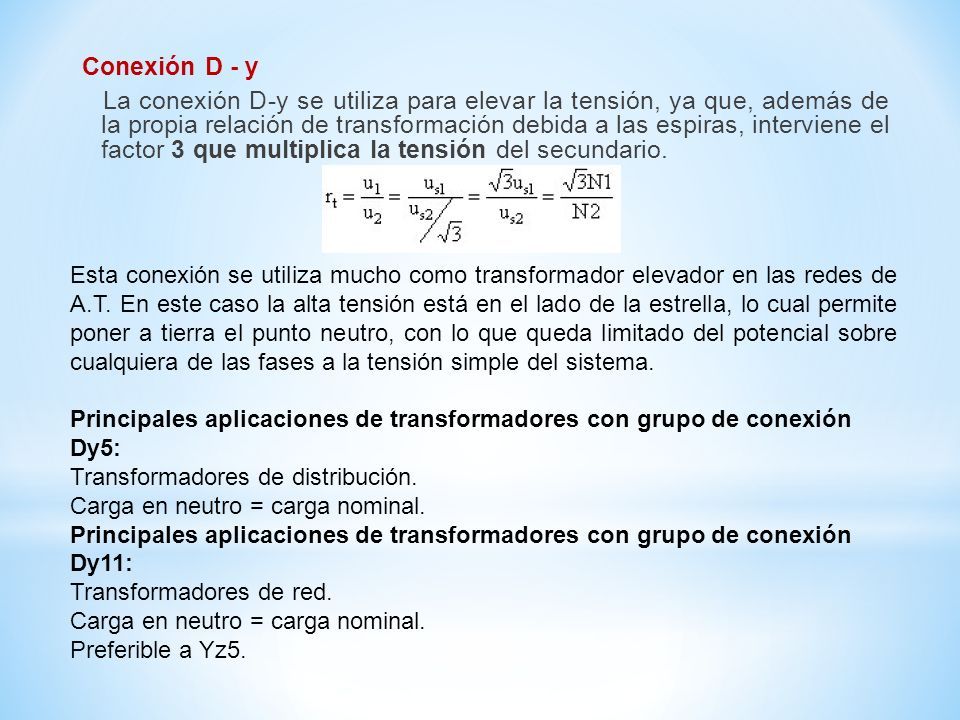

Conexión D - y La conexión D-y se utiliza para elevar la tensión, ya que, además de la propia relación de transformación debida a las espiras, interviene el factor 3 que multiplica la tensión del secundario. Esta conexión se utiliza mucho como transformador elevador en las redes de A.T. En este caso la alta tensión está en el lado de la estrella, lo cual permite poner a tierra el punto neutro, con lo que queda limitado del potencial sobre cualquiera de las fases a la tensión simple del sistema. Principales aplicaciones de transformadores con grupo de conexión Dy5: Transformadores de distribución. Carga en neutro = carga nominal. Principales aplicaciones de transformadores con grupo de conexión Dy11: Transformadores de red. Carga en neutro = carga nominal. Preferible a Yz5.

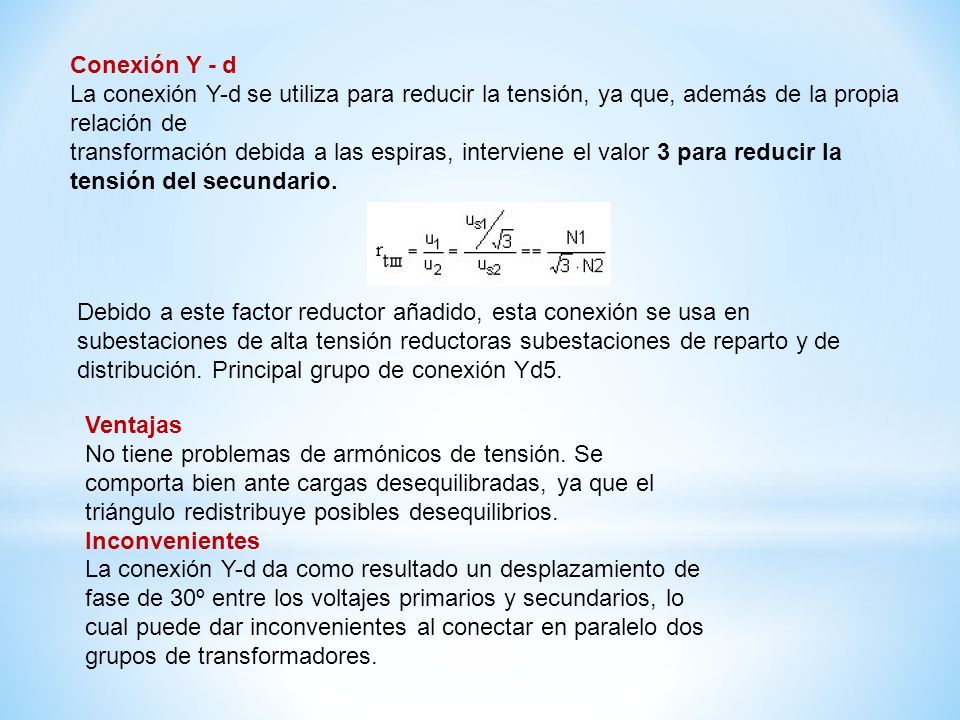

Conexión Y - d La conexión Y-d se utiliza para reducir la tensión, ya que, además de la propia relación de transformación debida a las espiras, interviene el valor 3 para reducir la tensión del secundario. Debido a este factor reductor añadido, esta conexión se usa en subestaciones de alta tensión reductoras subestaciones de reparto y de distribución. Principal grupo de conexión Yd5. Ventajas No tiene problemas de armónicos de tensión. Se comporta bien ante cargas desequilibradas, ya que el triángulo redistribuye posibles desequilibrios. Inconvenientes La conexión Y-d da como resultado un desplazamiento de fase de 30º entre los voltajes primarios y secundarios, lo cual puede dar inconvenientes al conectar en paralelo dos grupos de transformadores.

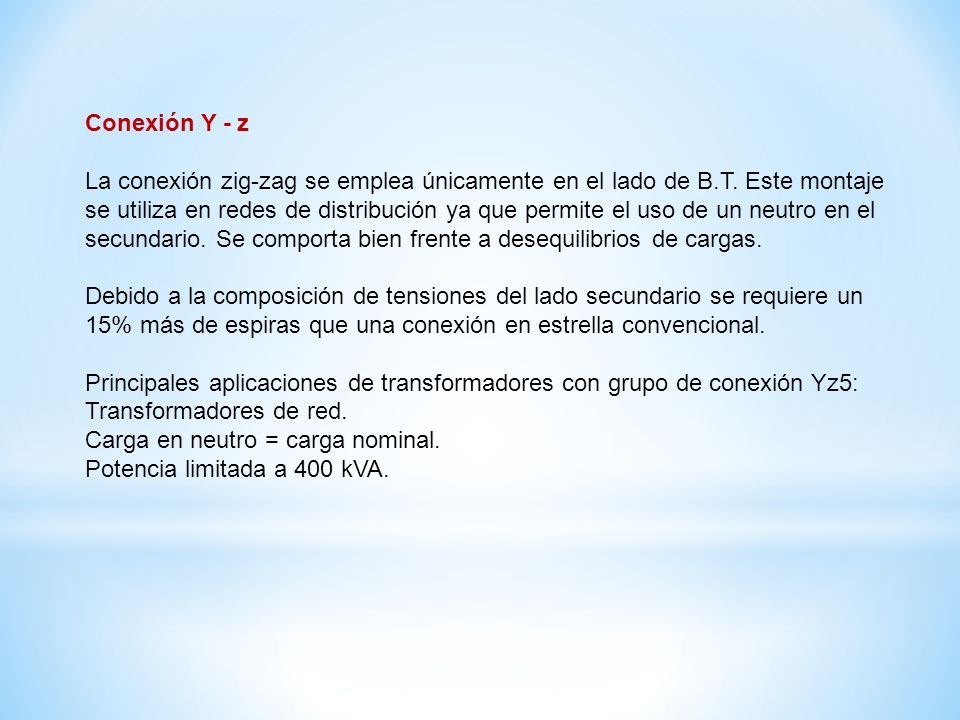

Conexión Y - z La conexión zig-zag se emplea únicamente en el lado de B.T. Este montaje se utiliza en redes de distribución ya que permite el uso de un neutro en el secundario. Se comporta bien frente a desequilibrios de cargas. Debido a la composición de tensiones del lado secundario se requiere un 15% más de espiras que una conexión en estrella convencional. Principales aplicaciones de transformadores con grupo de conexión Yz5: Transformadores de red. Carga en neutro = carga nominal. Potencia limitada a 400 kVA.

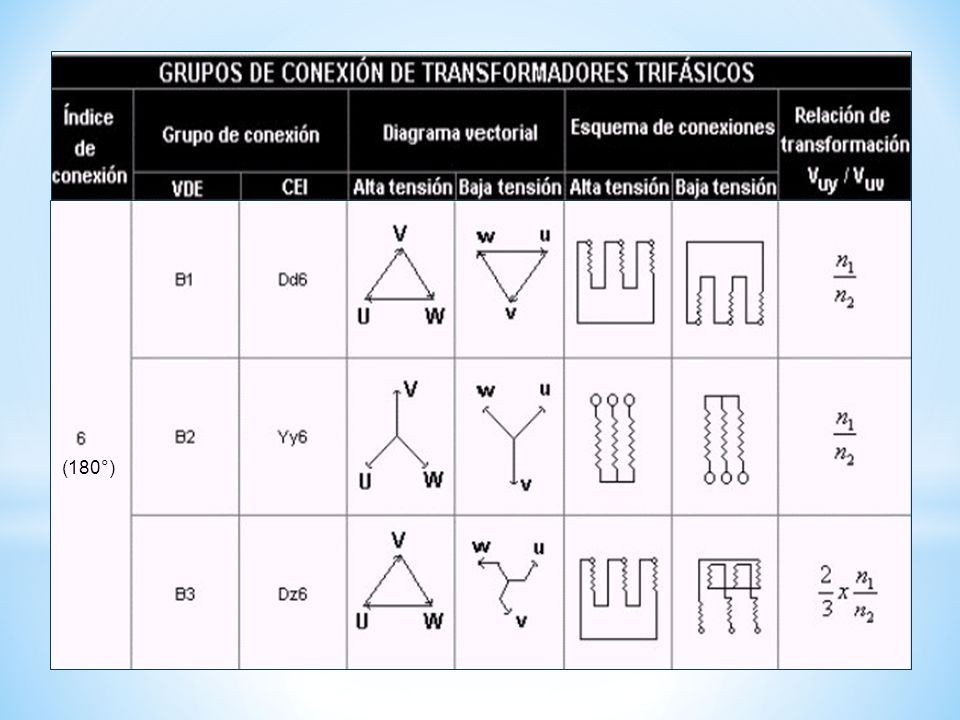

(180°)

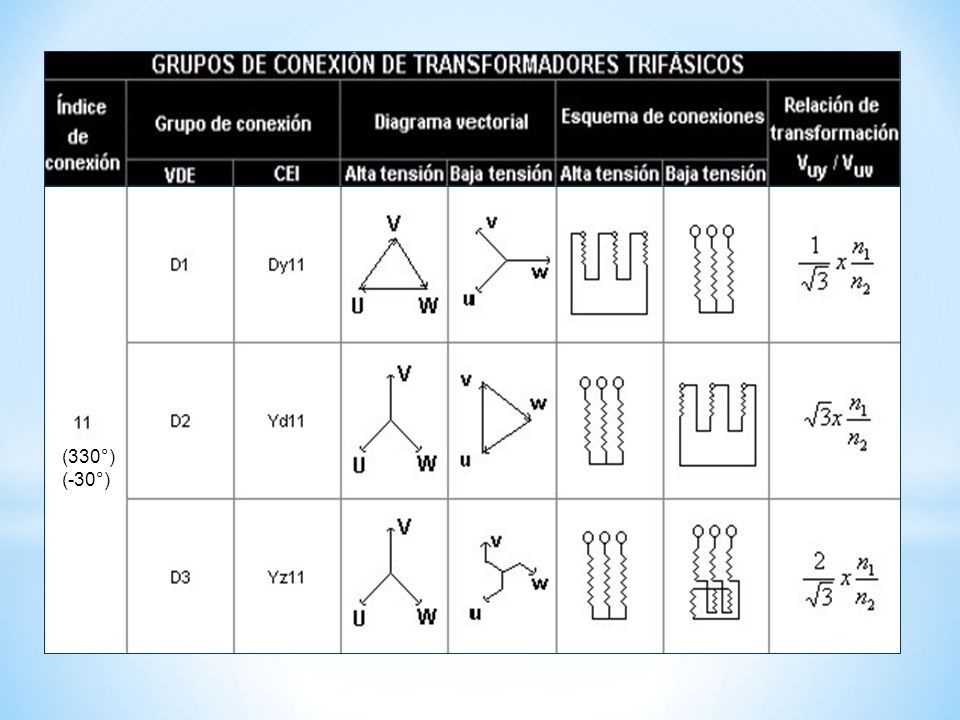

(330°) (-30°)

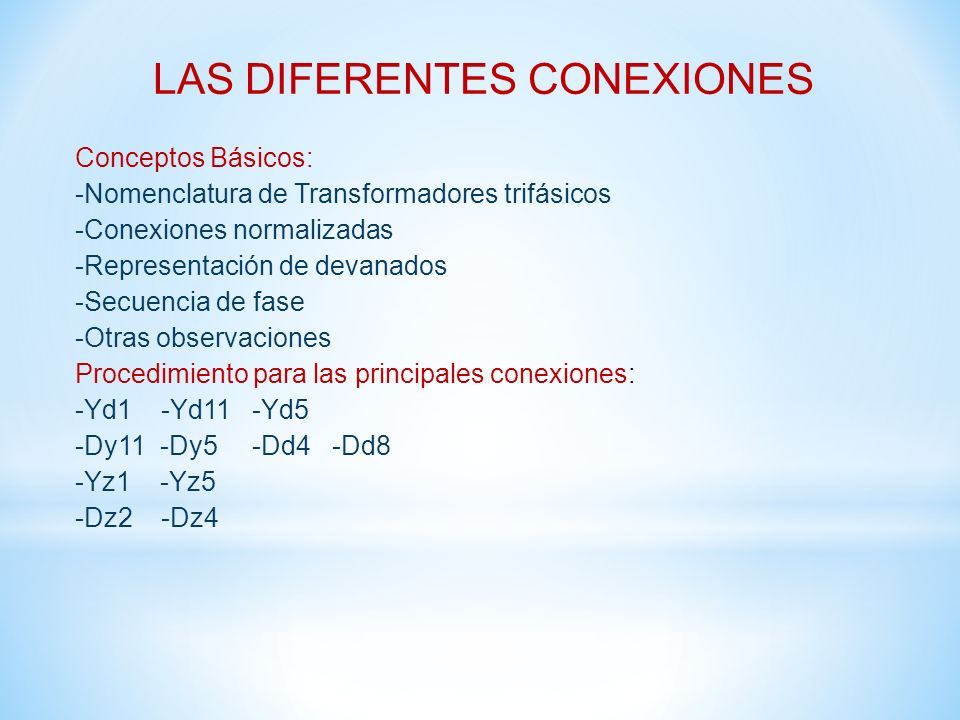

Conceptos Básicos: -Nomenclatura de Transformadores trifásicos -Conexiones normalizadas -Representación de devanados -Secuencia de fase -Otras observaciones Procedimiento para las principales conexiones: -Yd1 -Yd11 -Yd5 -Dy11 -Dy5 -Dd4 -Dd8 -Yz1 -Yz5 -Dz2 -Dz4 LAS DIFERENTES CONEXIONES

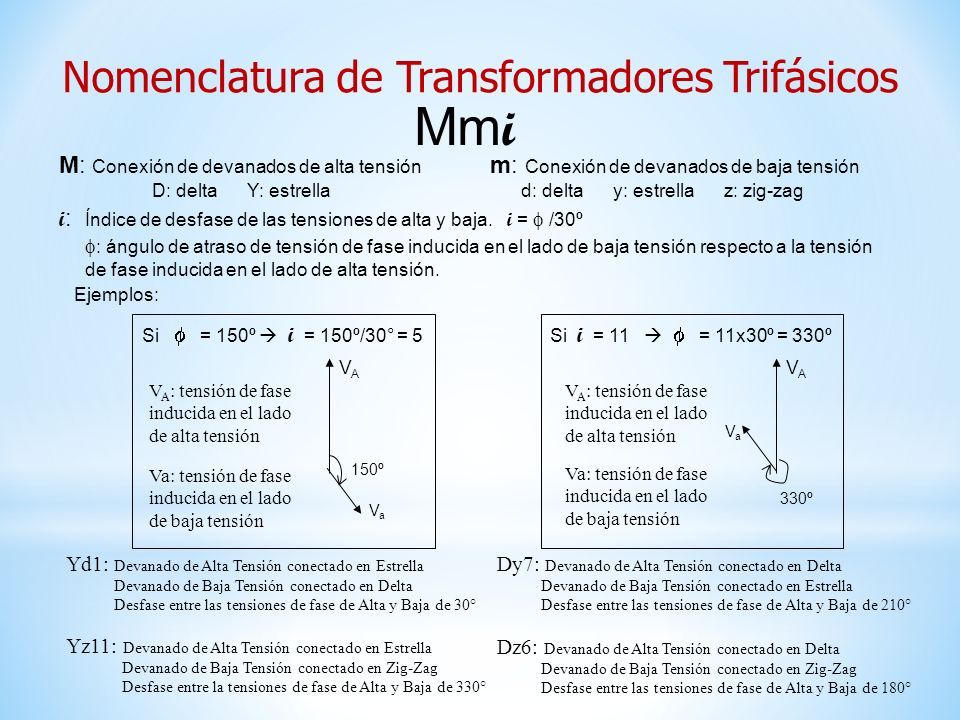

Nomenclatura de Transformadores Trifásicos Mm i M: Conexión de devanados de alta tensión D: delta Y: estrella m: Conexión de devanados de baja tensión d: delta y: estrella z: zig-zag i : Índice de desfase de las tensiones de alta y baja. i =  /30º  : ángulo de atraso de tensión de fase inducida en el lado de baja tensión respecto a la tensión de fase inducida en el lado de alta tensión. Si  = 150º  i = 150º/30° = 5 VAVA VaVa 150º Ejemplos: Si i = 11   = 11x30º = 330º VAVA VaVa 330º V A : tensión de fase inducida en el lado de alta tensión Va: tensión de fase inducida en el lado de baja tensión V A : tensión de fase inducida en el lado de alta tensión Va: tensión de fase inducida en el lado de baja tensión Dy7: Devanado de Alta Tensión conectado en Delta Devanado de Baja Tensión conectado en Estrella Desfase entre las tensiones de fase de Alta y Baja de 210° Yd1: Devanado de Alta Tensión conectado en Estrella Devanado de Baja Tensión conectado en Delta Desfase entre las tensiones de fase de Alta y Baja de 30° Yz11: Devanado de Alta Tensión conectado en Estrella Devanado de Baja Tensión conectado en Zig-Zag Desfase entre la tensiones de fase de Alta y Baja de 330° Dz6: Devanado de Alta Tensión conectado en Delta Devanado de Baja Tensión conectado en Zig-Zag Desfase entre las tensiones de fase de Alta y Baja de 180°

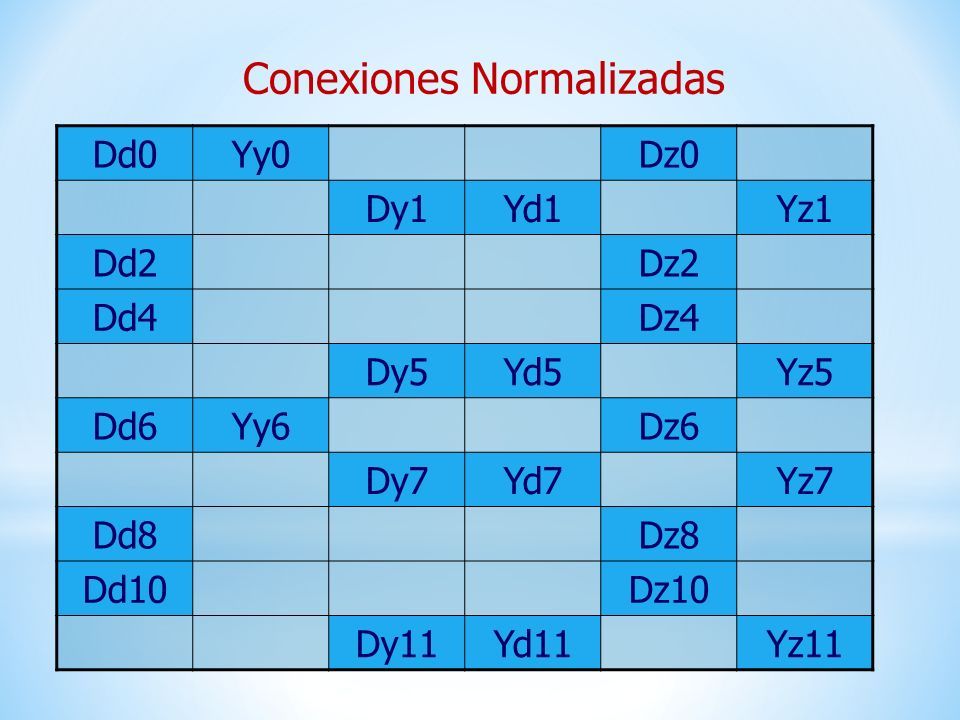

Conexiones Normalizadas Dd0Yy0Dz0 Dy1Yd1Yz1 Dd2Dz2 Dd4Dz4 Dy5Yd5Yz5 Dd6Yy6Dz6 Dy7Yd7Yz7 Dd8Dz8 Dd10Dz10 Dy11Yd11Yz11

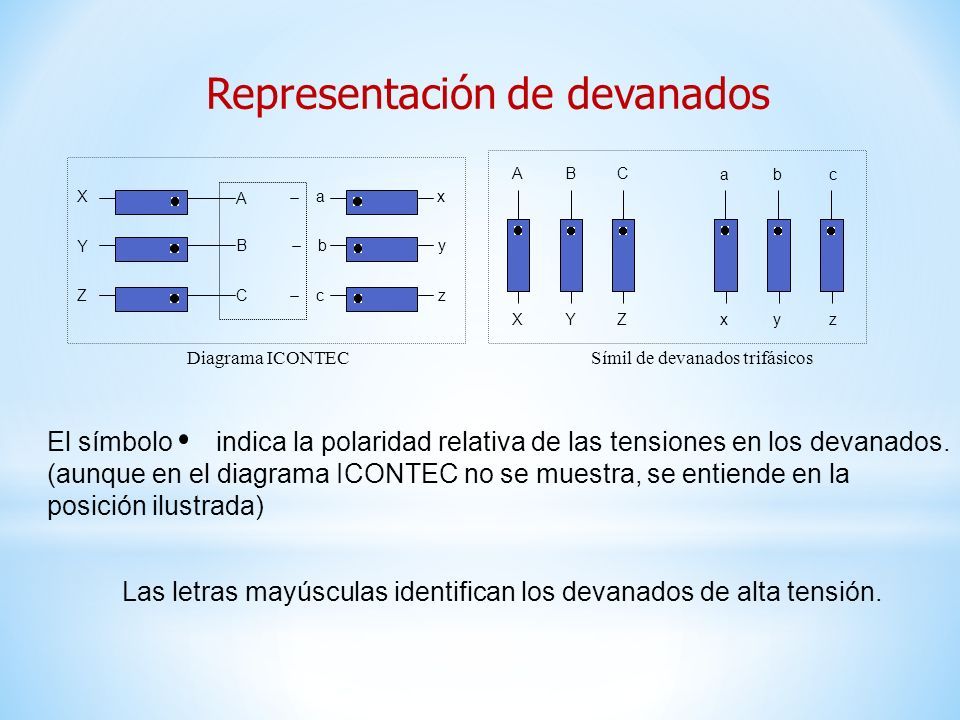

Representación de devanados El símbolo indica la polaridad relativa de las tensiones en los devanados. (aunque en el diagrama ICONTEC no se muestra, se entiende en la posición ilustrada) Las letras mayúsculas identifican los devanados de alta tensión. A B C Diagrama ICONTEC X Y Z a b c x y z ABC Símil de devanados trifásicos XYZ a bc x yz

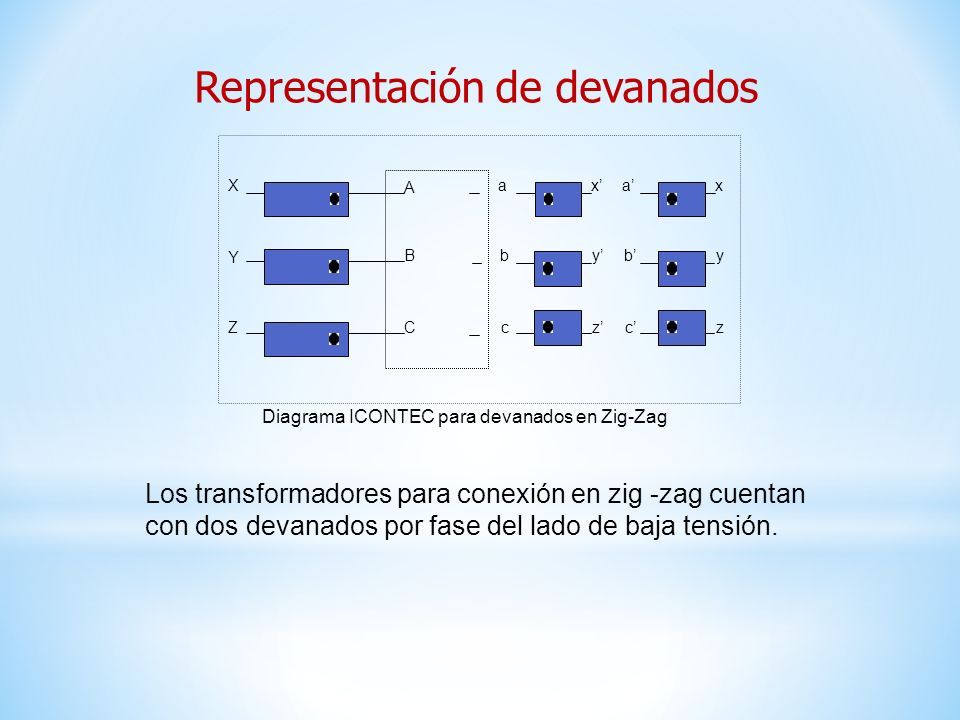

Representación de devanados Diagrama ICONTEC para devanados en Zig-Zag a b c x’ y’ z’ A B C a’ b’ c’ x y z X Y Z Los transformadores para conexión en zig -zag cuentan con dos devanados por fase del lado de baja tensión.

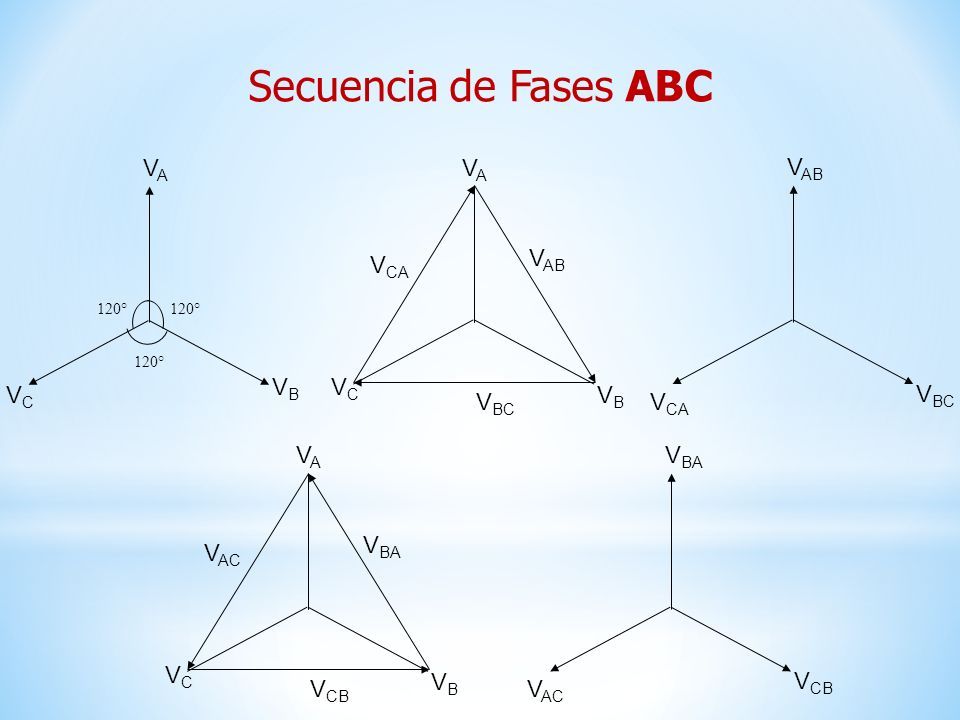

Secuencia de Fases ABC VAVA VBVB VCVC V AB V BC V CA V AB V BC V CA VAVA VBVB VCVC 120° V BA V CB V AC VAVA VBVB VCVC V BA V CB V AC

Secuencia de Fases ACB VAVA VCVC VBVB V BA V AC V CB V AC V CB V BA VAVA VCVC VBVB 120° V CA V BC V AB VAVA VCVC VBVB V CA V BC V AB

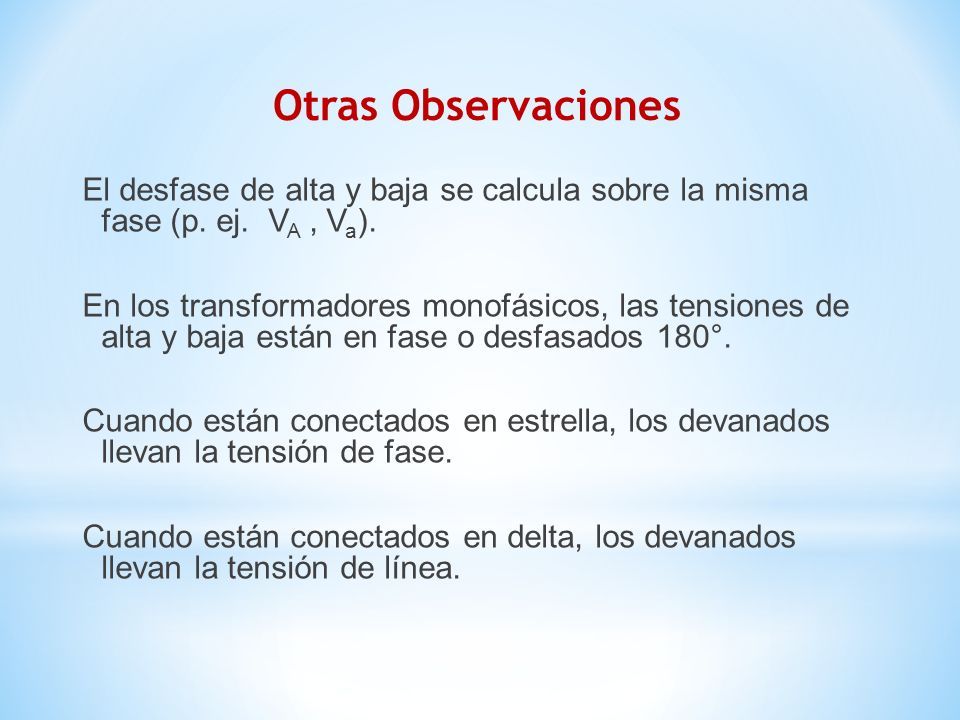

Otras Observaciones El desfase de alta y baja se calcula sobre la misma fase (p. ej. V A, V a ). En los transformadores monofásicos, las tensiones de alta y baja están en fase o desfasados 180°. Cuando están conectados en estrella, los devanados llevan la tensión de fase. Cuando están conectados en delta, los devanados llevan la tensión de línea.

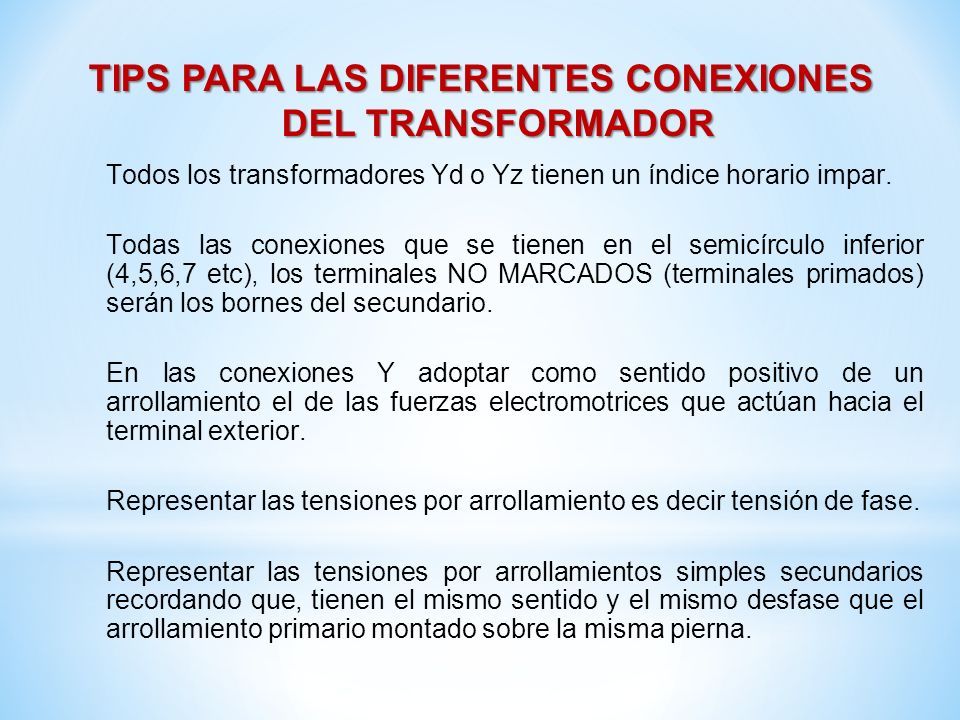

Todos los transformadores Yd o Yz tienen un índice horario impar. Todas las conexiones que se tienen en el semicírculo inferior (4,5,6,7 etc), los terminales NO MARCADOS (terminales primados) serán los bornes del secundario. En las conexiones Y adoptar como sentido positivo de un arrollamiento el de las fuerzas electromotrices que actúan hacia el terminal exterior. Representar las tensiones por arrollamiento es decir tensión de fase. Representar las tensiones por arrollamientos simples secundarios recordando que, tienen el mismo sentido y el mismo desfase que el arrollamiento primario montado sobre la misma pierna. TIPS PARA LAS DIFERENTES CONEXIONES DEL TRANSFORMADOR

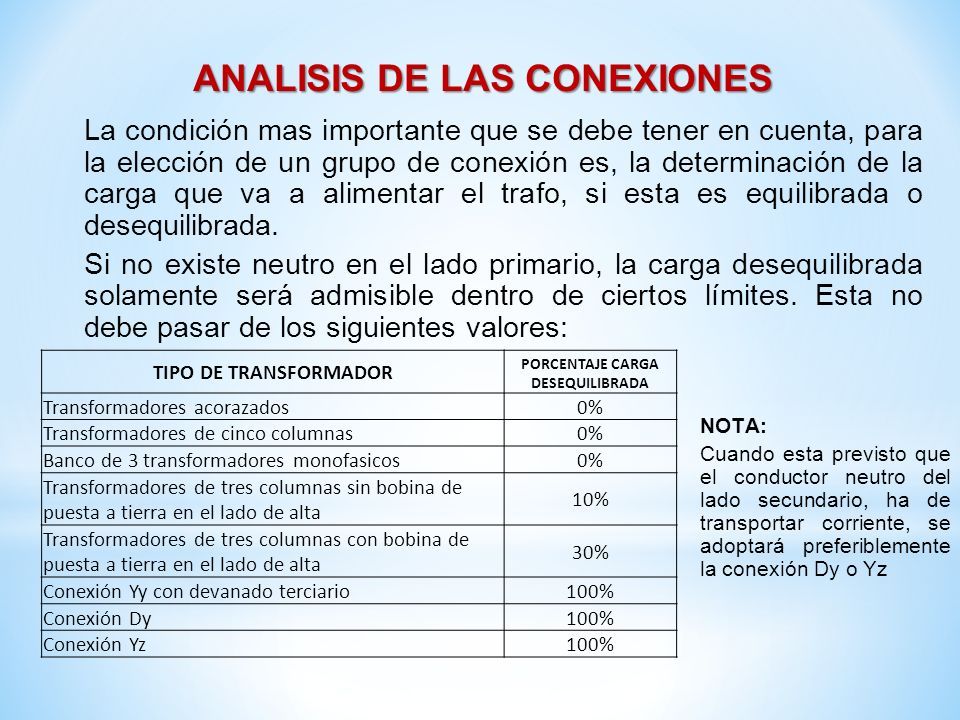

La condición mas importante que se debe tener en cuenta, para la elección de un grupo de conexión es, la determinación de la carga que va a alimentar el trafo, si esta es equilibrada o desequilibrada. Si no existe neutro en el lado primario, la carga desequilibrada solamente será admisible dentro de ciertos límites. Esta no debe pasar de los siguientes valores: ANALISIS DE LAS CONEXIONES TIPO DE TRANSFORMADOR PORCENTAJE CARGA DESEQUILIBRADA Transformadores acorazados0% Transformadores de cinco columnas0% Banco de 3 transformadores monofasicos0% Transformadores de tres columnas sin bobina de puesta a tierra en el lado de alta 10% Transformadores de tres columnas con bobina de puesta a tierra en el lado de alta 30% Conexión Yy con devanado terciario100% Conexión Dy100% Conexión Yz100% NOTA: Cuando esta previsto que el conductor neutro del lado secundario, ha de transportar corriente, se adoptará preferiblemente la conexión Dy o Yz

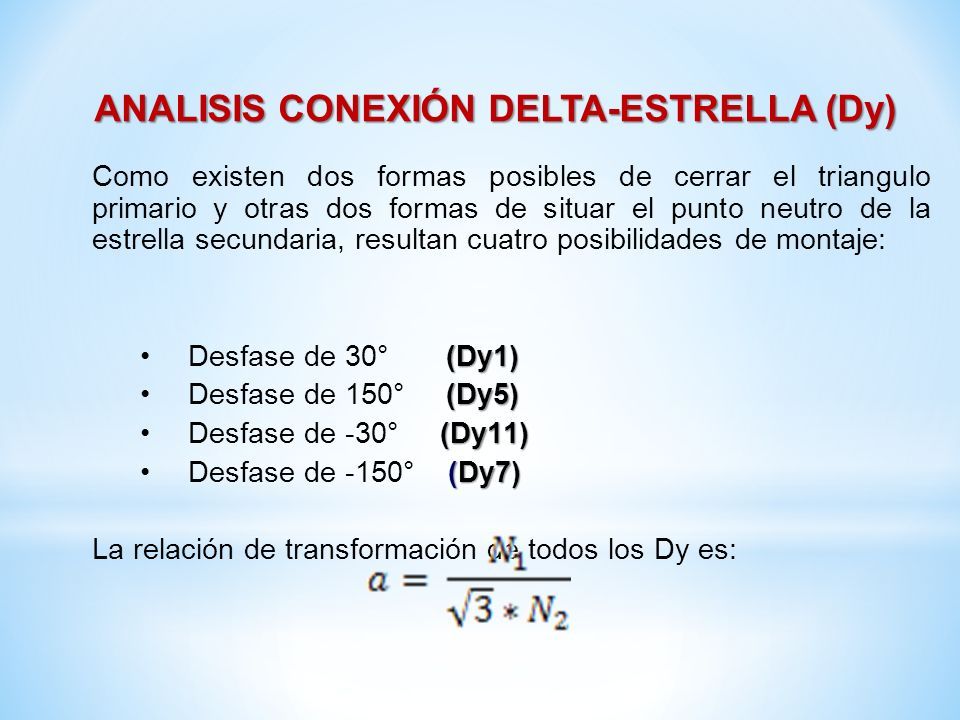

Como existen dos formas posibles de cerrar el triangulo primario y otras dos formas de situar el punto neutro de la estrella secundaria, resultan cuatro posibilidades de montaje: (Dy1)Desfase de 30° (Dy1) (Dy5)Desfase de 150° (Dy5) (Dy11)Desfase de -30° (Dy11) (Dy7)Desfase de -150° (Dy7) La relación de transformación de todos los Dy es: ANALISIS CONEXIÓN DELTA-ESTRELLA (Dy)

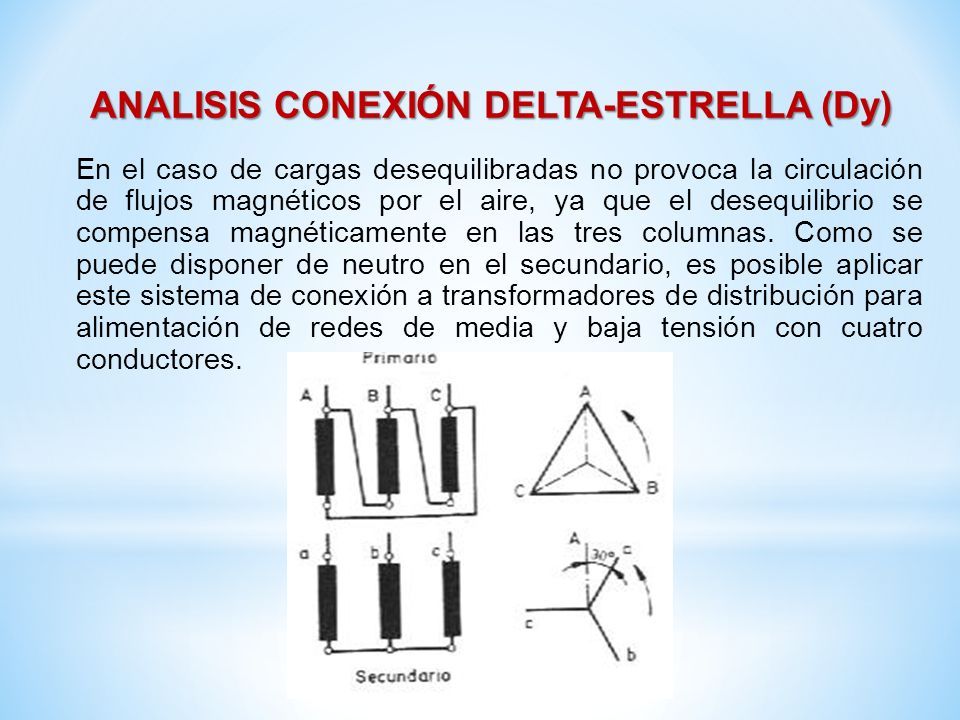

En el caso de cargas desequilibradas no provoca la circulación de flujos magnéticos por el aire, ya que el desequilibrio se compensa magnéticamente en las tres columnas. Como se puede disponer de neutro en el secundario, es posible aplicar este sistema de conexión a transformadores de distribución para alimentación de redes de media y baja tensión con cuatro conductores. ANALISIS CONEXIÓN DELTA-ESTRELLA (Dy)

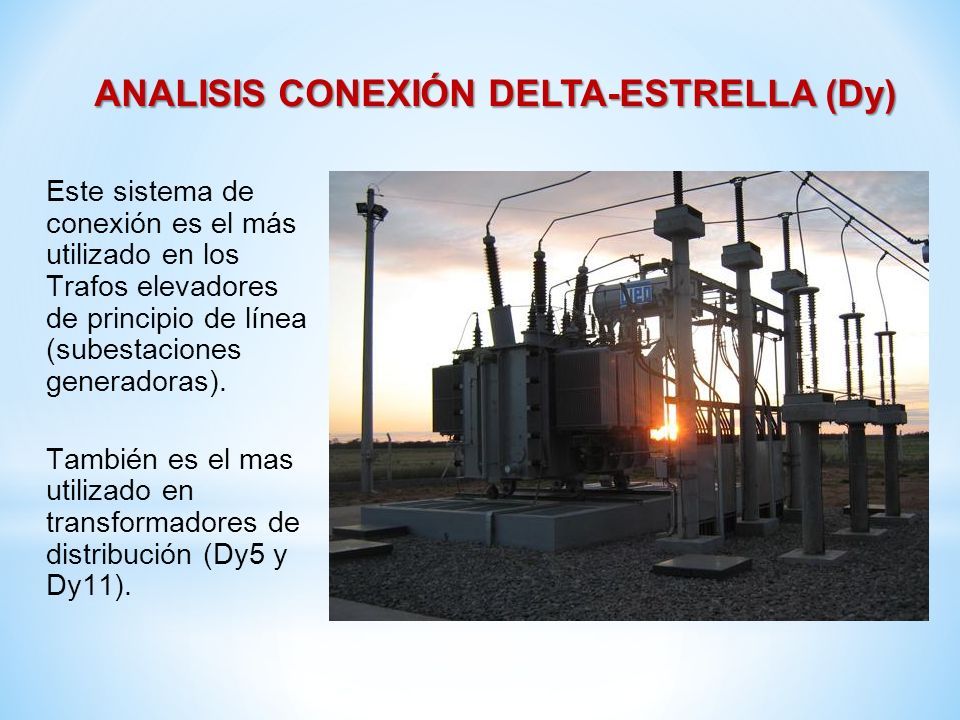

Este sistema de conexión es el más utilizado en los Trafos elevadores de principio de línea (subestaciones generadoras). También es el mas utilizado en transformadores de distribución (Dy5 y Dy11). ANALISIS CONEXIÓN DELTA-ESTRELLA (Dy)

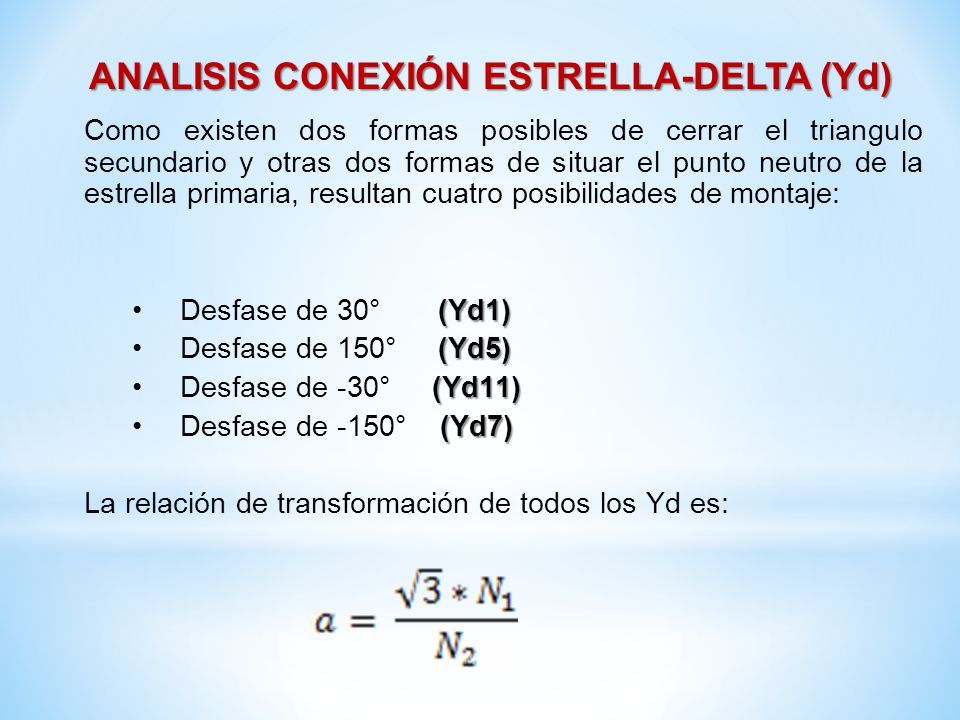

Como existen dos formas posibles de cerrar el triangulo secundario y otras dos formas de situar el punto neutro de la estrella primaria, resultan cuatro posibilidades de montaje: (Yd1)Desfase de 30° (Yd1) (Yd5)Desfase de 150° (Yd5) (Yd11)Desfase de -30° (Yd11) (Yd7)Desfase de -150° (Yd7) La relación de transformación de todos los Yd es: ANALISIS CONEXIÓN ESTRELLA-DELTA (Yd)

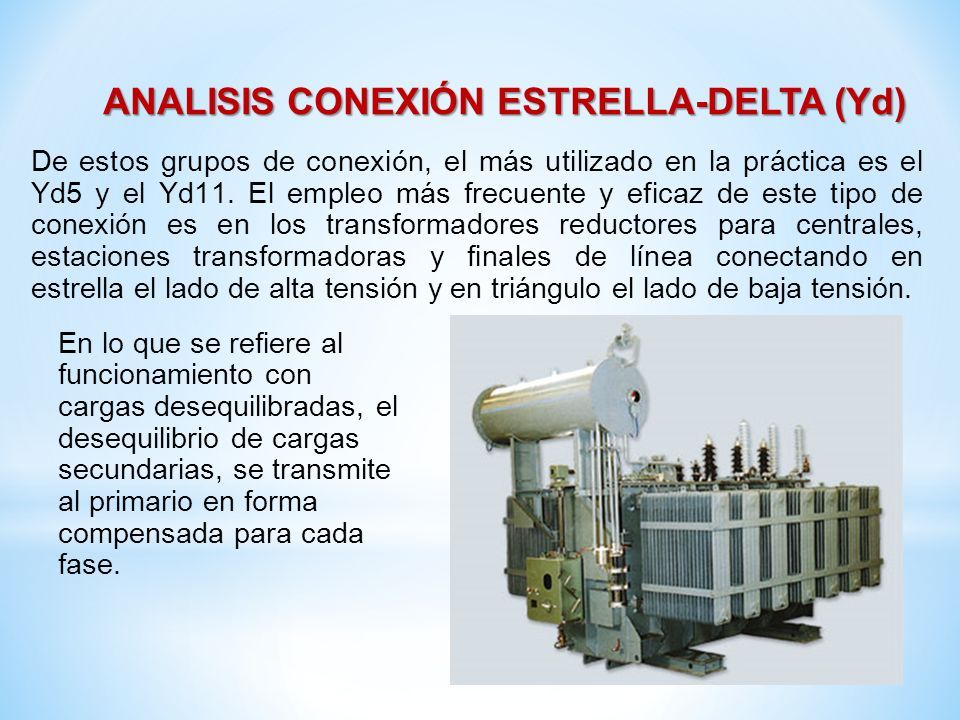

De estos grupos de conexión, el más utilizado en la práctica es el Yd5 y el Yd11. El empleo más frecuente y eficaz de este tipo de conexión es en los transformadores reductores para centrales, estaciones transformadoras y finales de línea conectando en estrella el lado de alta tensión y en triángulo el lado de baja tensión. ANALISIS CONEXIÓN ESTRELLA-DELTA (Yd) En lo que se refiere al funcionamiento con cargas desequilibradas, el desequilibrio de cargas secundarias, se transmite al primario en forma compensada para cada fase.

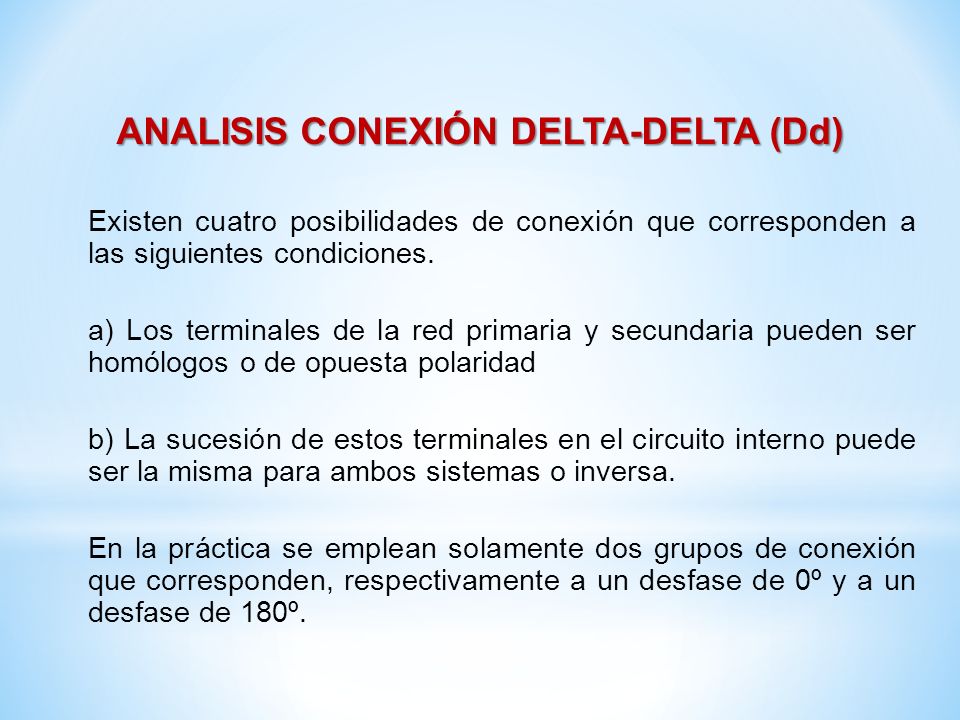

Existen cuatro posibilidades de conexión que corresponden a las siguientes condiciones. a) Los terminales de la red primaria y secundaria pueden ser homólogos o de opuesta polaridad b) La sucesión de estos terminales en el circuito interno puede ser la misma para ambos sistemas o inversa. En la práctica se emplean solamente dos grupos de conexión que corresponden, respectivamente a un desfase de 0º y a un desfase de 180º. ANALISIS CONEXIÓN DELTA-DELTA (Dd)

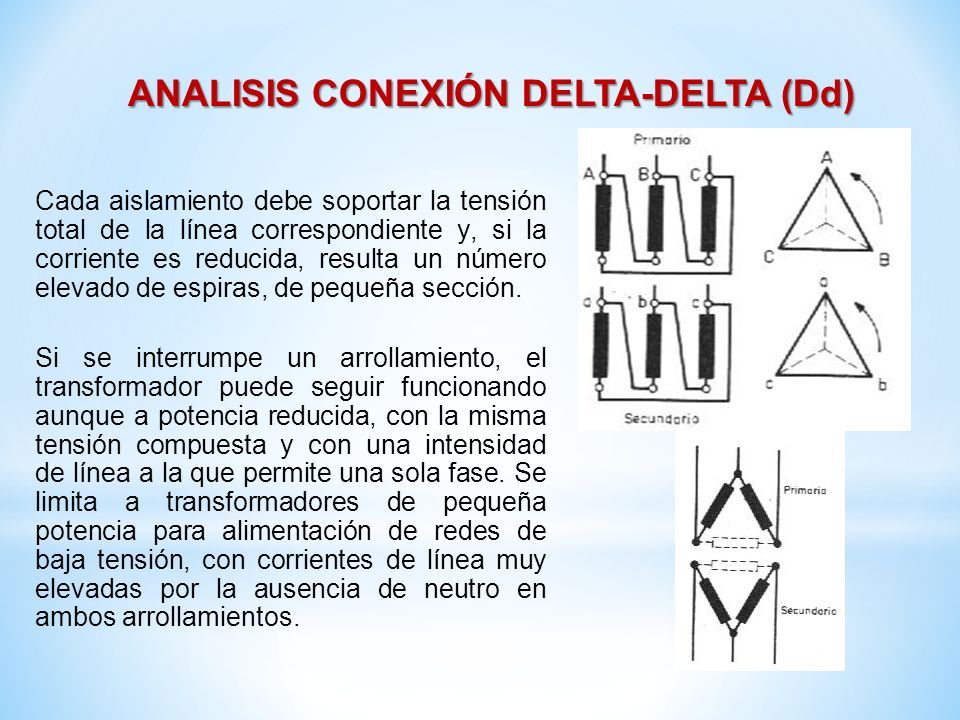

Cada aislamiento debe soportar la tensión total de la línea correspondiente y, si la corriente es reducida, resulta un número elevado de espiras, de pequeña sección. Si se interrumpe un arrollamiento, el transformador puede seguir funcionando aunque a potencia reducida, con la misma tensión compuesta y con una intensidad de línea a la que permite una sola fase. Se limita a transformadores de pequeña potencia para alimentación de redes de baja tensión, con corrientes de línea muy elevadas por la ausencia de neutro en ambos arrollamientos. ANALISIS CONEXIÓN DELTA-DELTA (Dd)

Los transformadores que emplean la conexión Yy son los mas económico, ya que el número de espiras por arrollamiento corresponde a la tensión de fase (V LN ).Al soportar menor tensión aumenta la corriente y se utilizan conductores de mayor seccionando rigidez a las bobinas (Mejor protegidas contra esfuerzos mecánicos). También necesitan menor aislamiento al ser menor la tensión. Ambas ventajas proporcionan mayor espacio es decir que para el mismo volumen se puede tener una mayor capacidad comparándolo con otros Trafos. ANALISIS CONEXIÓN ESTRELLA-ESTRELLA (Yy)

Desventaja: Si existe una carga desequilibrada la cuba se calienta y se tienen tensiones diferentes en la tensión de fase del secundario (Mayores), problema gravísimo en un circuito de distribución. Este problema se puede solucionar realizando el montaje de un devanado terciario que se encuentre conectado en delta y cerrado en cortocircuito sobre sí mismo. La relación de transformación de todos los Yy es: ANALISIS CONEXIÓN ESTRELLA-ESTRELLA (Yy)

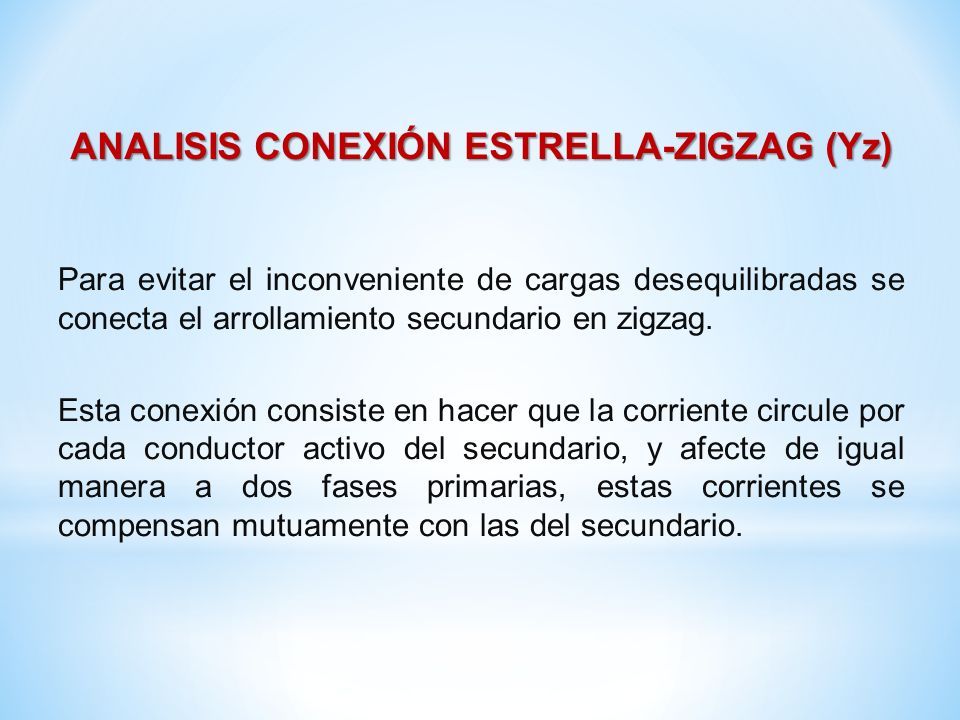

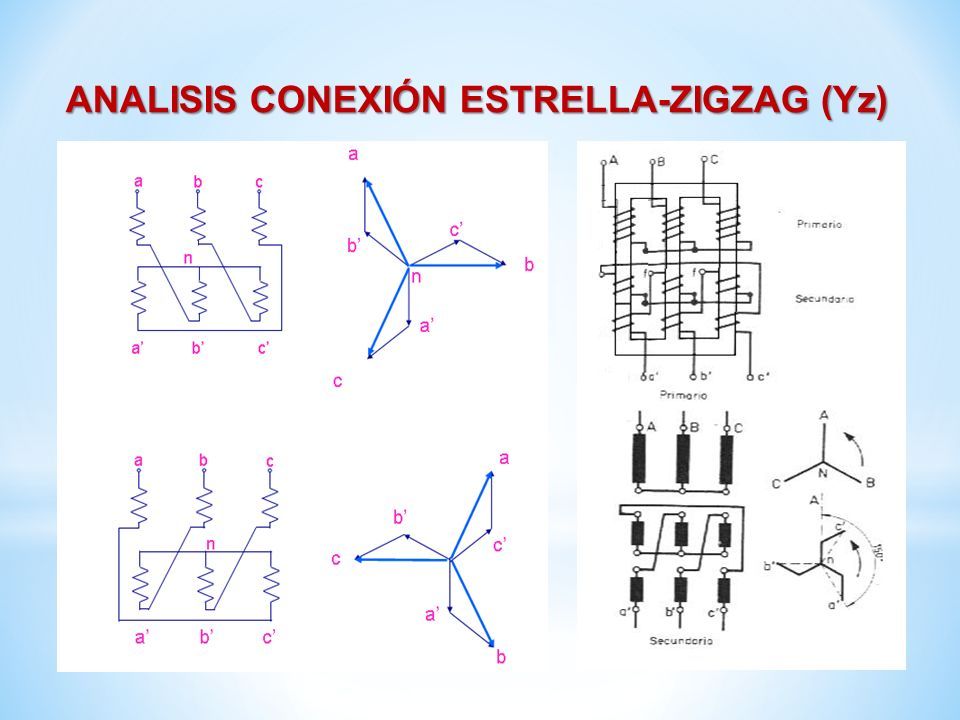

Para evitar el inconveniente de cargas desequilibradas se conecta el arrollamiento secundario en zigzag. Esta conexión consiste en hacer que la corriente circule por cada conductor activo del secundario, y afecte de igual manera a dos fases primarias, estas corrientes se compensan mutuamente con las del secundario. ANALISIS CONEXIÓN ESTRELLA-ZIGZAG (Yz)

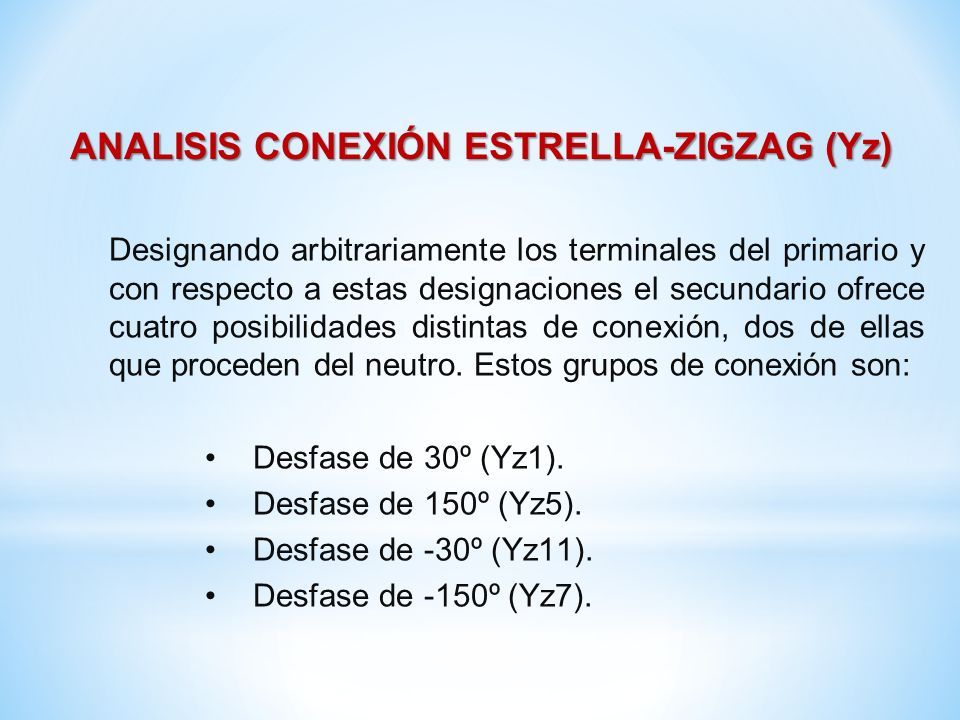

Designando arbitrariamente los terminales del primario y con respecto a estas designaciones el secundario ofrece cuatro posibilidades distintas de conexión, dos de ellas que proceden del neutro. Estos grupos de conexión son: Desfase de 30º (Yz1). Desfase de 150º (Yz5). Desfase de -30º (Yz11). Desfase de -150º (Yz7). ANALISIS CONEXIÓN ESTRELLA-ZIGZAG (Yz)

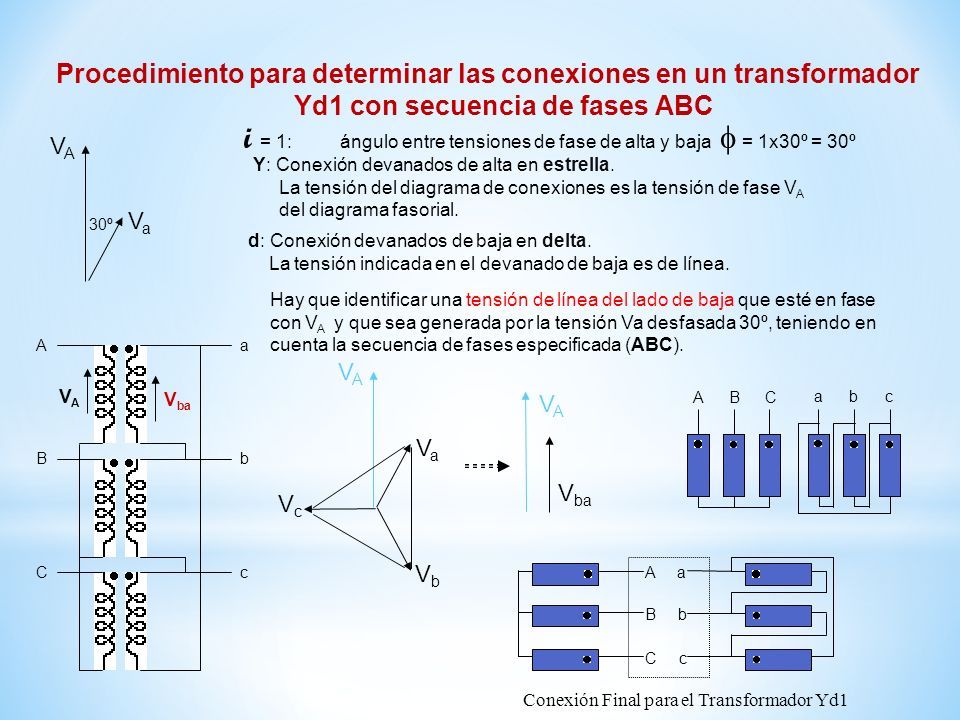

Conexión Final para el Transformador Yd1 VAVA VaVa Procedimiento para determinar las conexiones en un transformador Yd1 con secuencia de fases ABC i = 1: ángulo entre tensiones de fase de alta y baja  = 1x30º = 30º Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VbVb VcVc VAVA V ba d: Conexión devanados de baja en delta. La tensión indicada en el devanado de baja es de línea. Hay que identificar una tensión de línea del lado de baja que esté en fase con V A y que sea generada por la tensión Va desfasada 30º, teniendo en cuenta la secuencia de fases especificada (ABC). 30º VAVA VaVa ABC abc A a B b C c A B C a b c VAVA V ba

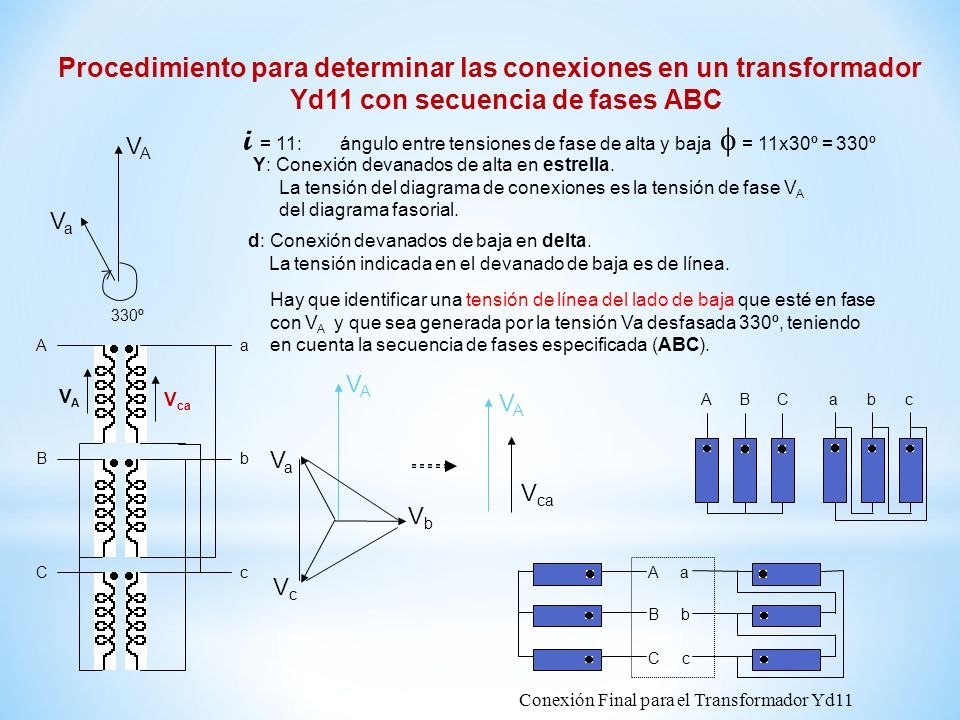

Procedimiento para determinar las conexiones en un transformador Yd11 con secuencia de fases ABC i = 11: ángulo entre tensiones de fase de alta y baja  = 11x30º = 330º Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VcVc VbVb VAVA V ca d: Conexión devanados de baja en delta. La tensión indicada en el devanado de baja es de línea. Hay que identificar una tensión de línea del lado de baja que esté en fase con V A y que sea generada por la tensión Va desfasada 330º, teniendo en cuenta la secuencia de fases especificada (ABC). 330º VAVA VaVa VAVA VaVa ABC abc A a B b C c Conexión Final para el Transformador Yd11 A B C a b c VAVA V ca

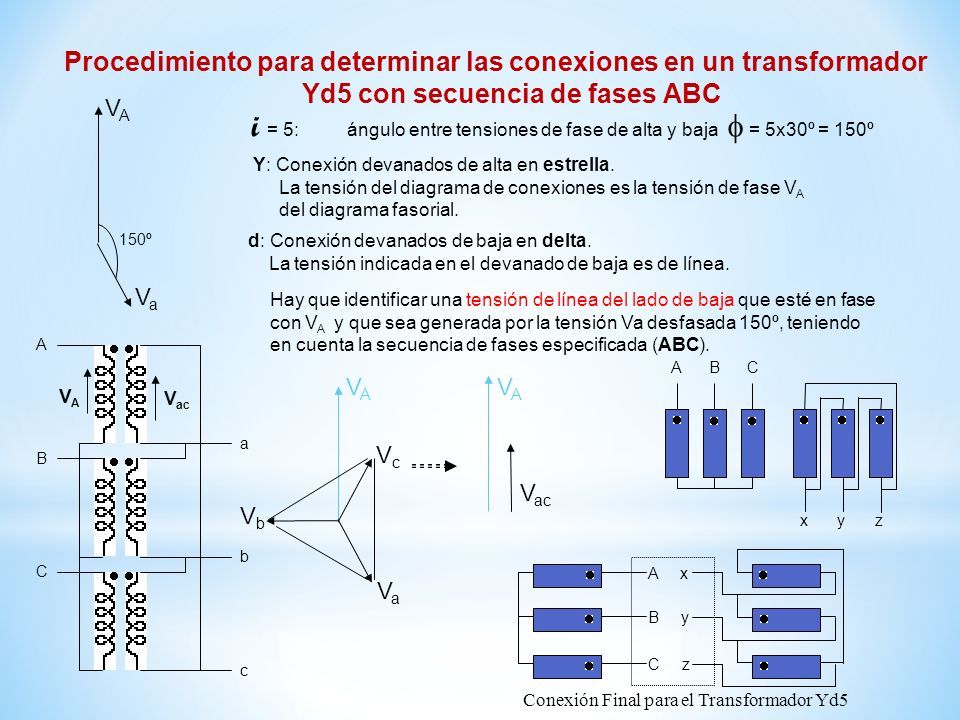

Procedimiento para determinar las conexiones en un transformador Yd5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. A B C VAVA VcVc VaVa VbVb VAVA V ac a b c d: Conexión devanados de baja en delta. La tensión indicada en el devanado de baja es de línea. Hay que identificar una tensión de línea del lado de baja que esté en fase con V A y que sea generada por la tensión Va desfasada 150º, teniendo en cuenta la secuencia de fases especificada (ABC). VAVA V ac ABC xyz A x B y C z 150º VAVA VaVa Conexión Final para el Transformador Yd5

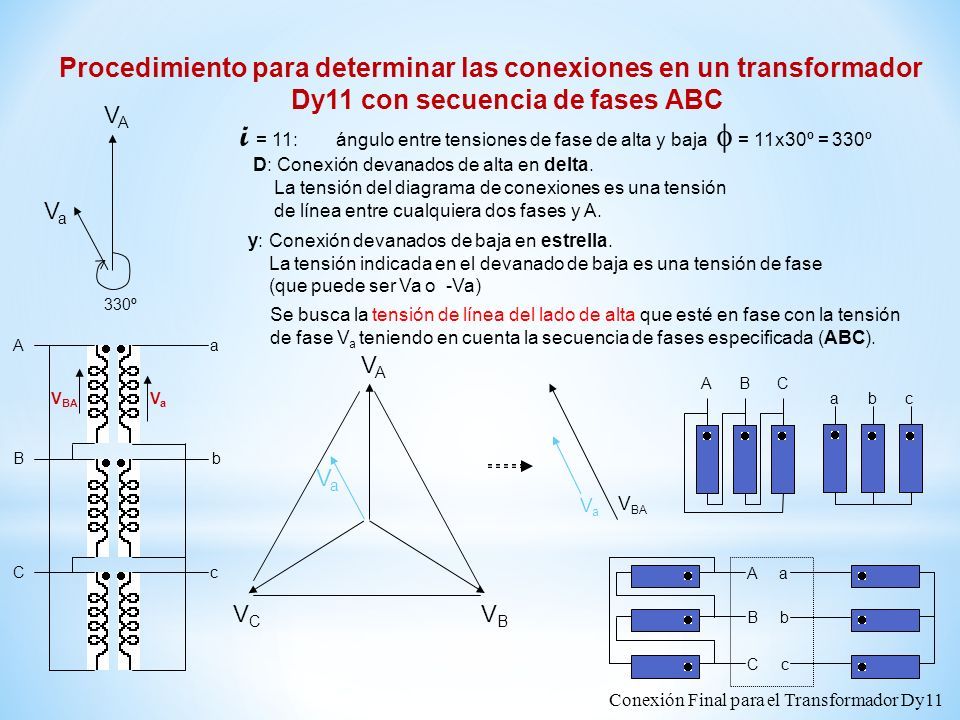

a Procedimiento para determinar las conexiones en un transformador Dy11 con secuencia de fases ABC i = 11: ángulo entre tensiones de fase de alta y baja  = 11x30º = 330º D: Conexión devanados de alta en delta. y: Conexión devanados de baja en estrella. La tensión indicada en el devanado de baja es una tensión de fase (que puede ser Va o -Va) Se busca la tensión de línea del lado de alta que esté en fase con la tensión de fase V a teniendo en cuenta la secuencia de fases especificada (ABC). VBVB VCVC V BA VaVa VaVa b c A a B b C c La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. 330º VAVA VaVa VAVA VaVa ABC abc A B C Conexión Final para el Transformador Dy11

Procedimiento para determinar las conexiones en un transformador Dy5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º D: Conexión devanados de alta en delta. VAVA VaVa y: Conexión devanados de baja en estrella. La tensión indicada en el devanado de baja es una tensión de fase (que puede ser Va o -Va) Se busca la tensión de línea del lado de alta que esté en fase con la tensión de fase Va teniendo en cuenta la secuencia de fases especificada (ABC). VBVB VCVC VaVa V AB V BA (-V a ) V BA a b c A x B y C z La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. ABC xyz A B C 150º VAVA VaVa Conexión Final para el Transformador Dy5

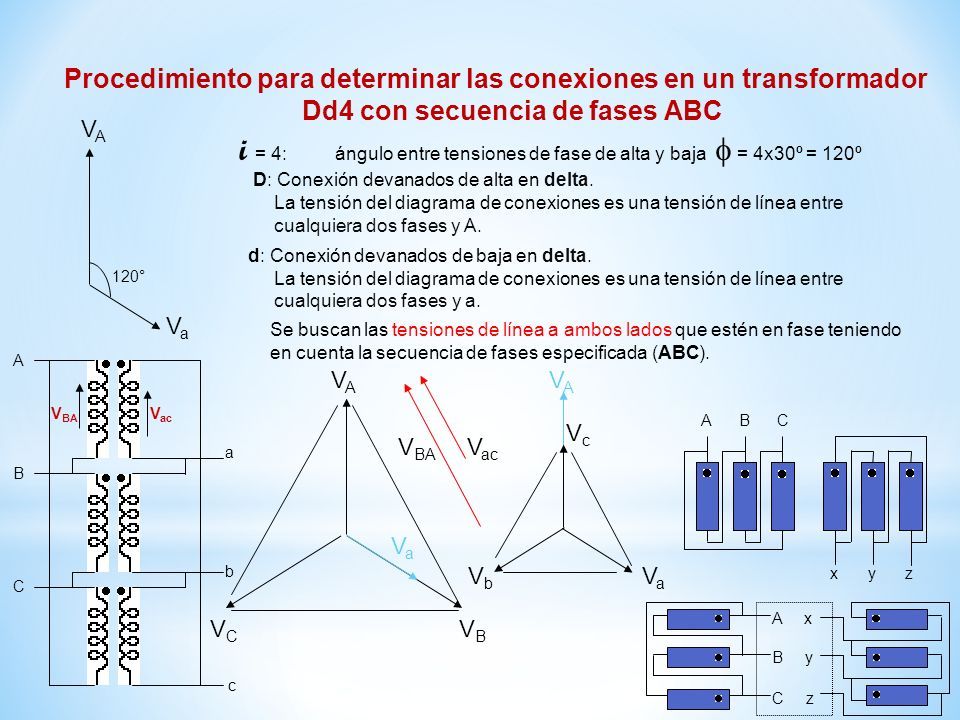

VAVA c b a Procedimiento para determinar las conexiones en un transformador Dd4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta en delta. d: Conexión devanados de baja en delta. La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y a. Se buscan las tensiones de línea a ambos lados que estén en fase teniendo en cuenta la secuencia de fases especificada (ABC). VBVB VCVC V BA V ac La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. 120° VAVA VaVa VAVA VaVa A B C VaVa VbVb VcVc V BA V ac ABC xyz A x B y C z

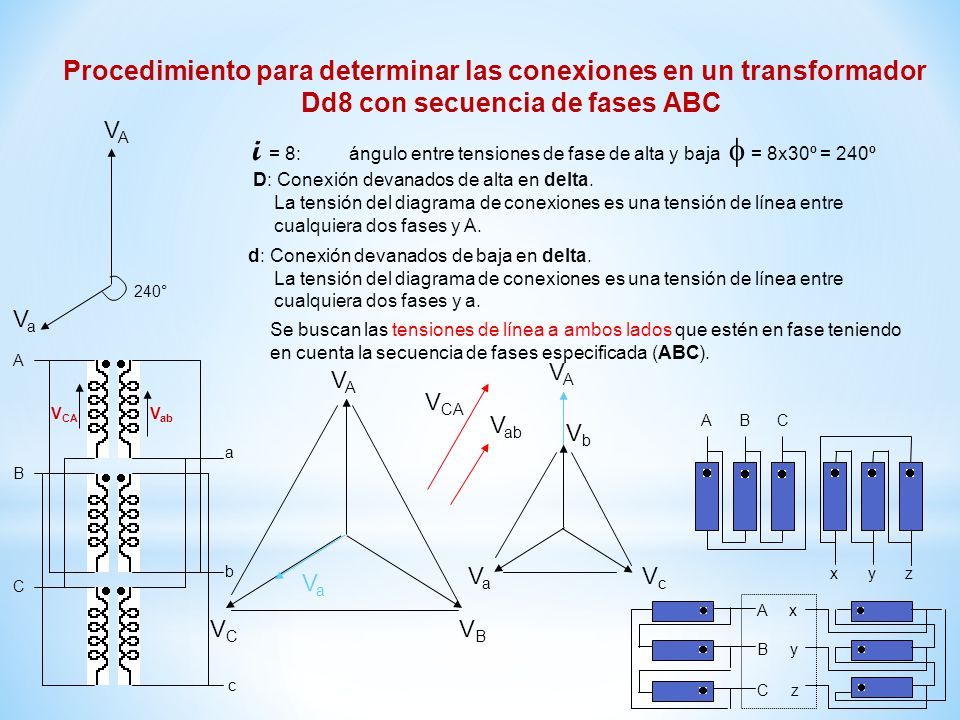

VAVA VaVa c b a Procedimiento para determinar las conexiones en un transformador Dd8 con secuencia de fases ABC i = 8: ángulo entre tensiones de fase de alta y baja  = 8x30º = 240º D: Conexión devanados de alta en delta. d: Conexión devanados de baja en delta. La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y a. Se buscan las tensiones de línea a ambos lados que estén en fase teniendo en cuenta la secuencia de fases especificada (ABC). VBVB VCVC V CA V ab La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. A B C VcVc VbVb 240° VAVA VaVa VAVA VaVa V CA V ab xyz ABC A x B y C z

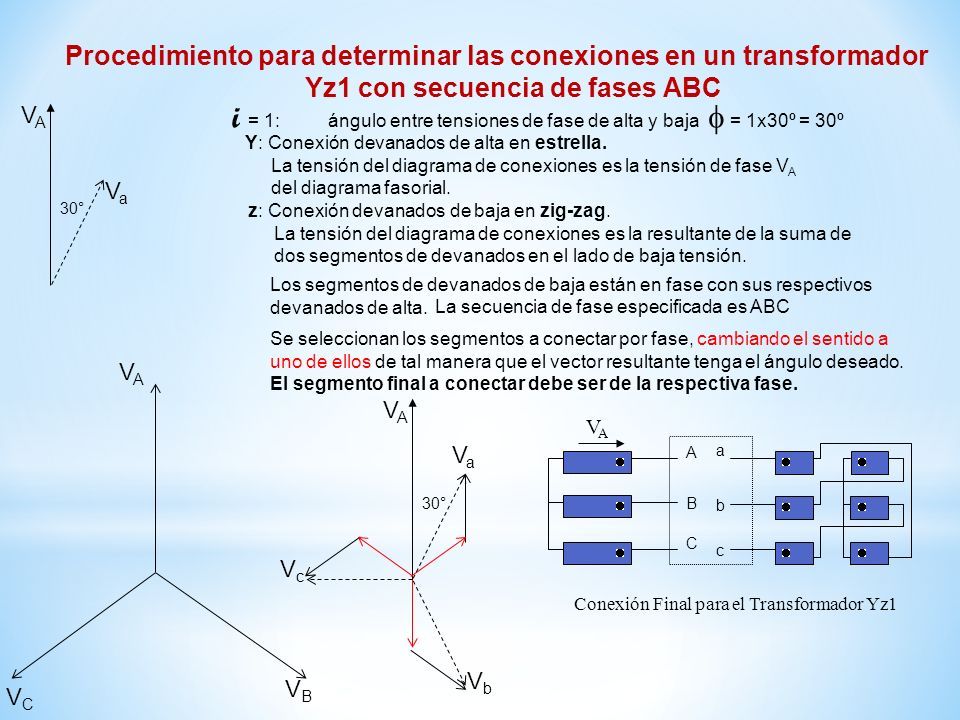

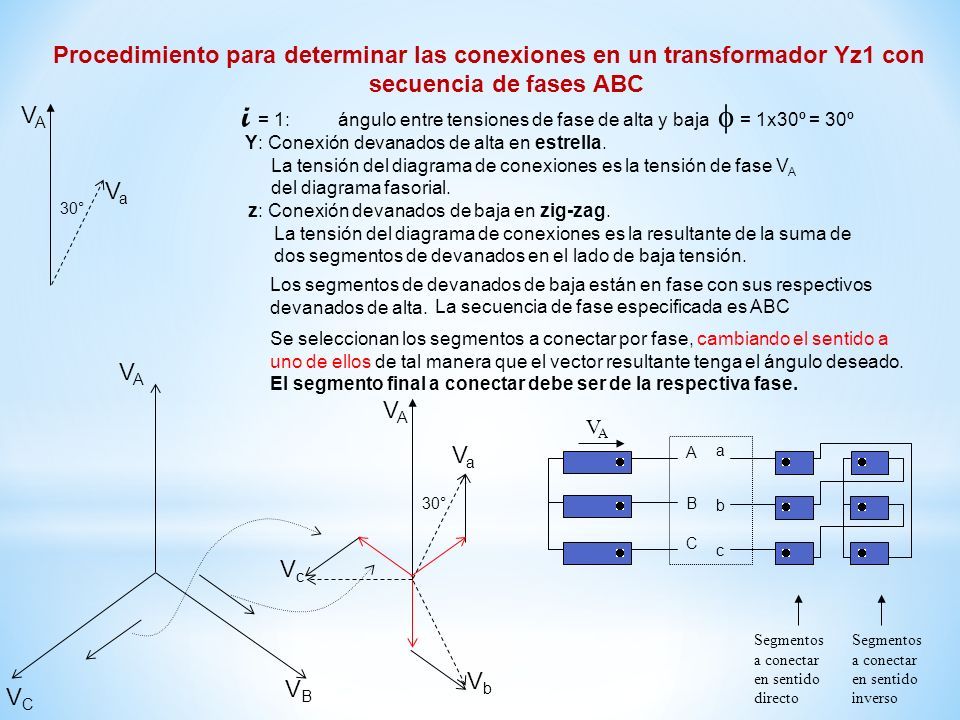

Procedimiento para determinar las conexiones en un transformador Yz1 con secuencia de fases ABC i = 1: ángulo entre tensiones de fase de alta y baja  = 1x30º = 30º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. 30° VAVA VaVa VAVA VaVa VAVA La secuencia de fase especificada es ABC Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a

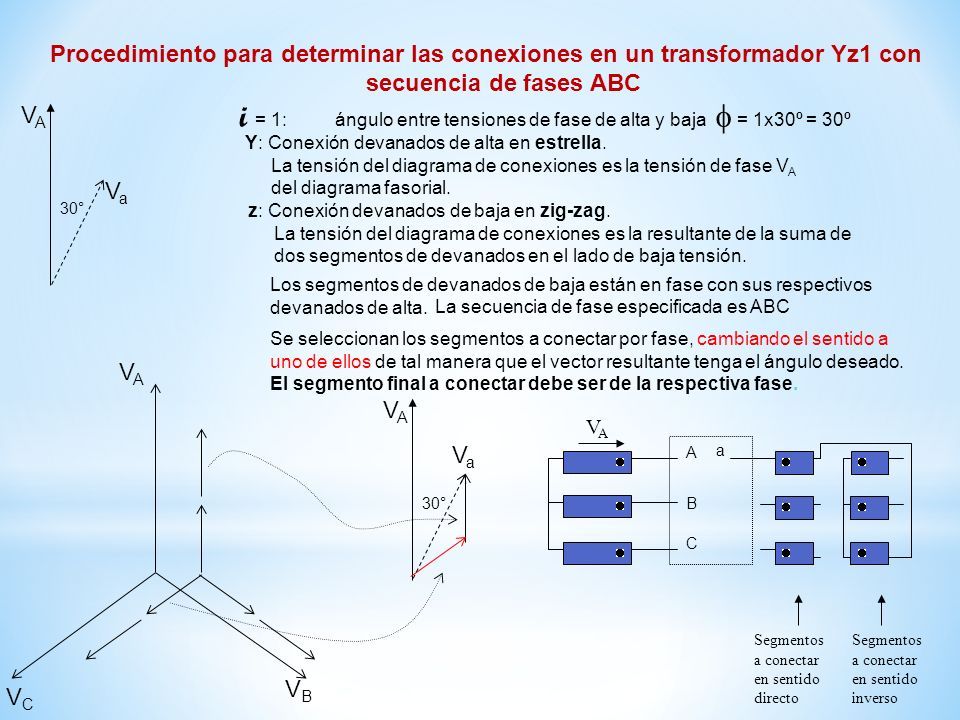

Procedimiento para determinar las conexiones en un transformador Yz1 con secuencia de fases ABC i = 1: ángulo entre tensiones de fase de alta y baja  = 1x30º = 30º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. 30° VAVA VaVa VAVA VaVa VAVA La secuencia de fase especificada es ABC Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a VbVb b

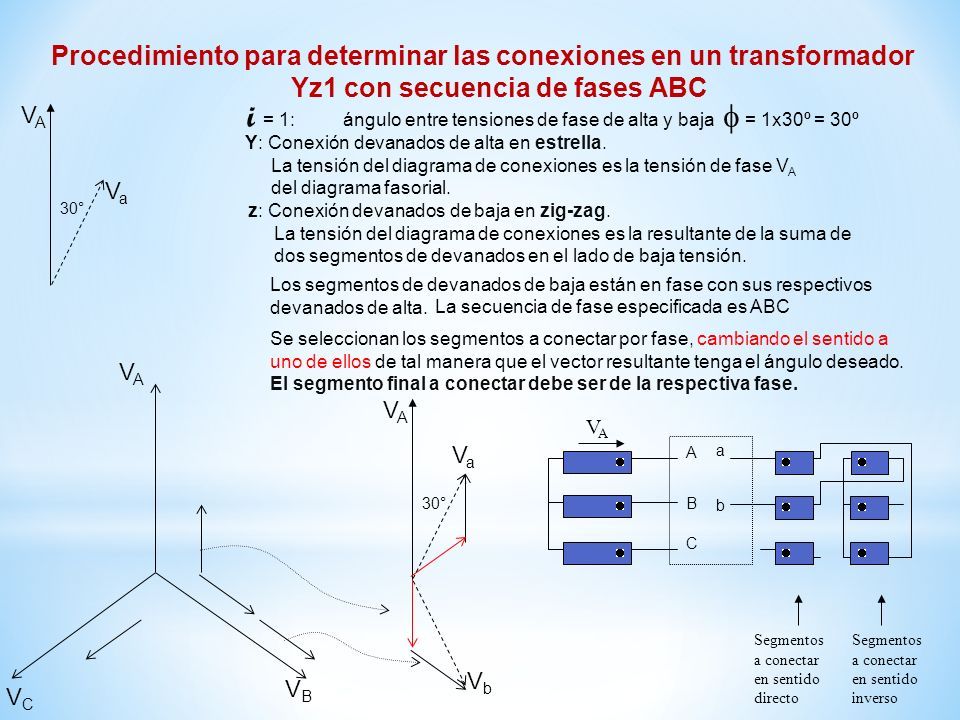

Procedimiento para determinar las conexiones en un transformador Yz1 con secuencia de fases ABC i = 1: ángulo entre tensiones de fase de alta y baja  = 1x30º = 30º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. 30° VAVA VaVa VAVA VaVa VAVA La secuencia de fase especificada es ABC Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a VbVb b VcVc c

Procedimiento para determinar las conexiones en un transformador Yz1 con secuencia de fases ABC i = 1: ángulo entre tensiones de fase de alta y baja  = 1x30º = 30º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. 30° VAVA VaVa VAVA VaVa VAVA La secuencia de fase especificada es ABC a VbVb b VcVc c Conexión Final para el Transformador Yz1

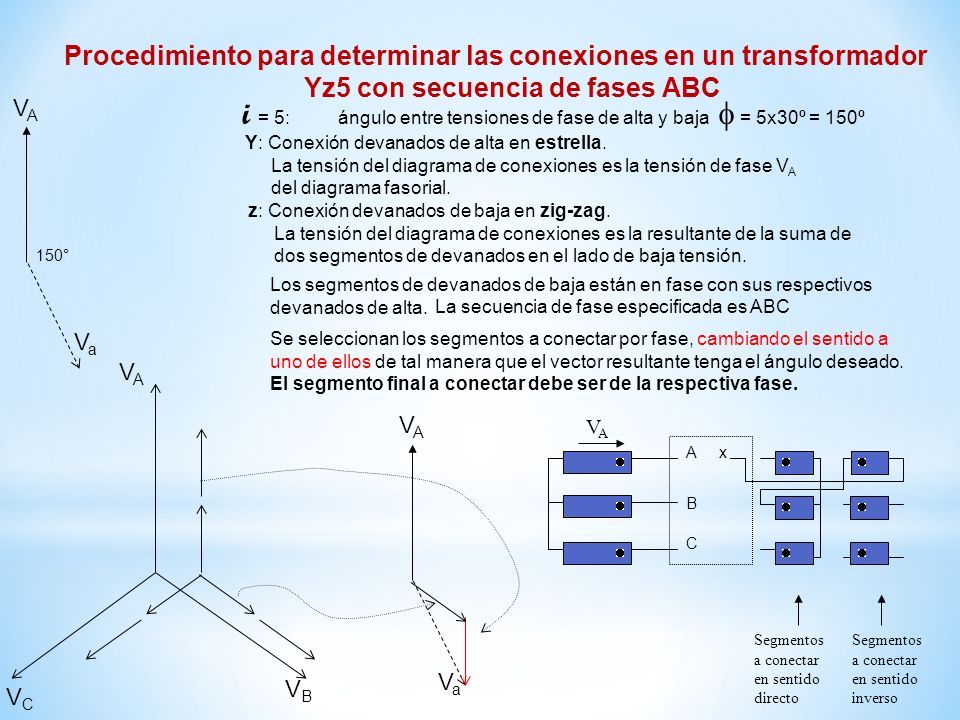

Procedimiento para determinar las conexiones en un transformador Yz5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA La secuencia de fase especificada es ABC 150° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x

Procedimiento para determinar las conexiones en un transformador Yz5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA La secuencia de fase especificada es ABC 150° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x VbVb y

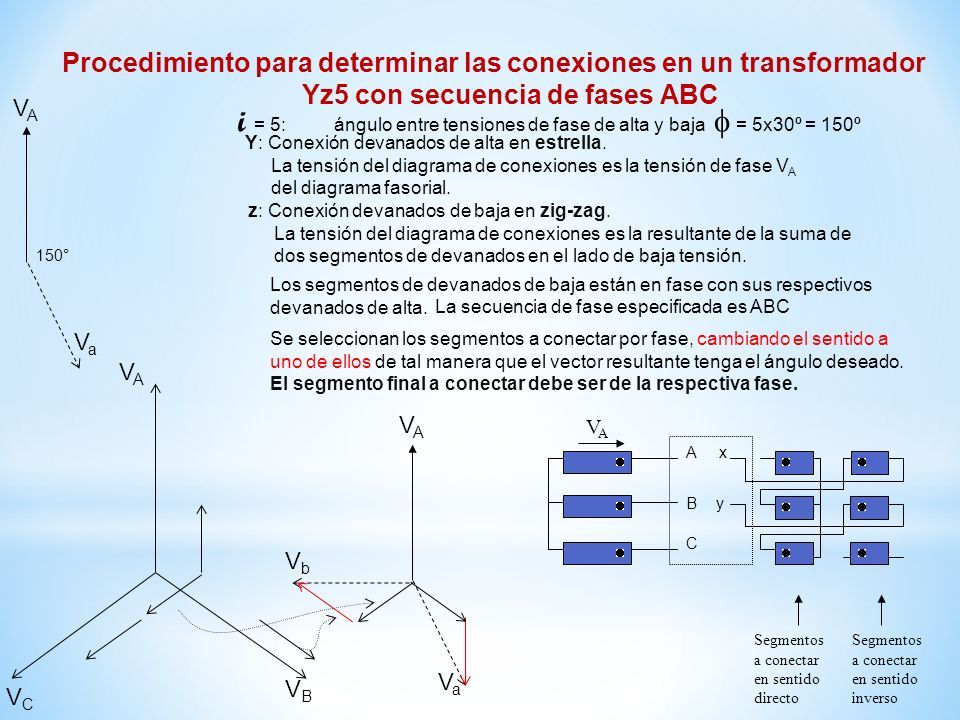

Procedimiento para determinar las conexiones en un transformador Yz5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA La secuencia de fase especificada es ABC 150° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x VbVb y VcVc z

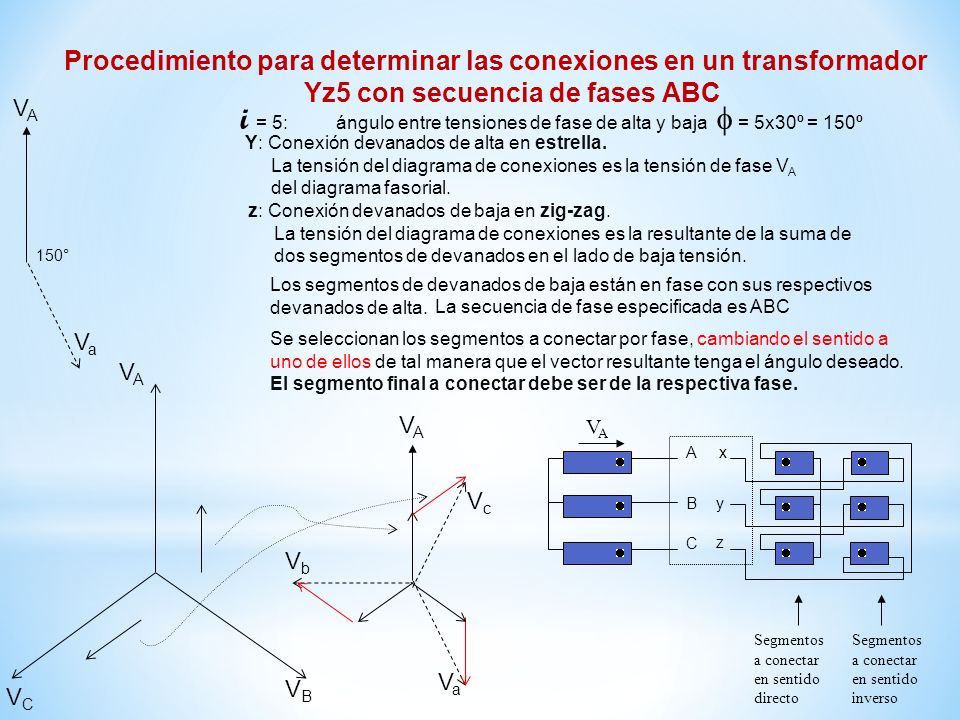

Procedimiento para determinar las conexiones en un transformador Yz5 con secuencia de fases ABC i = 5: ángulo entre tensiones de fase de alta y baja  = 5x30º = 150º z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el lado de baja tensión. Y: Conexión devanados de alta en estrella. La tensión del diagrama de conexiones es la tensión de fase V A del diagrama fasorial. VBVB VCVC VAVA Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B Se seleccionan los segmentos a conectar por fase, cambiando el sentido a uno de ellos de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA La secuencia de fase especificada es ABC 150° VAVA VaVa VAVA VaVa x VbVb y VcVc z Conexión Final para el Transformador Yz5

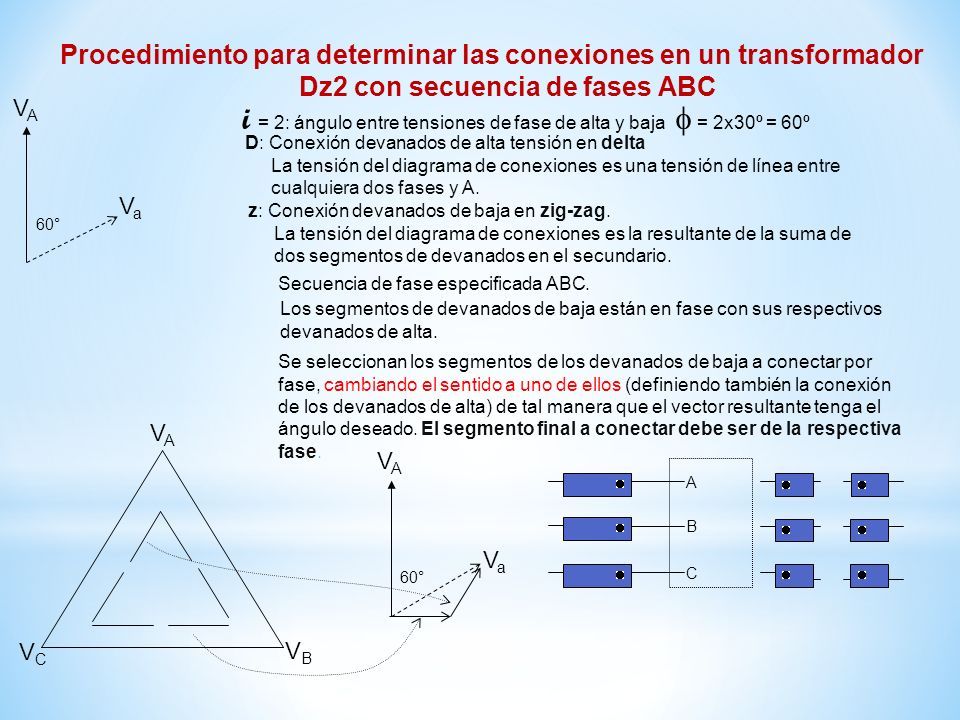

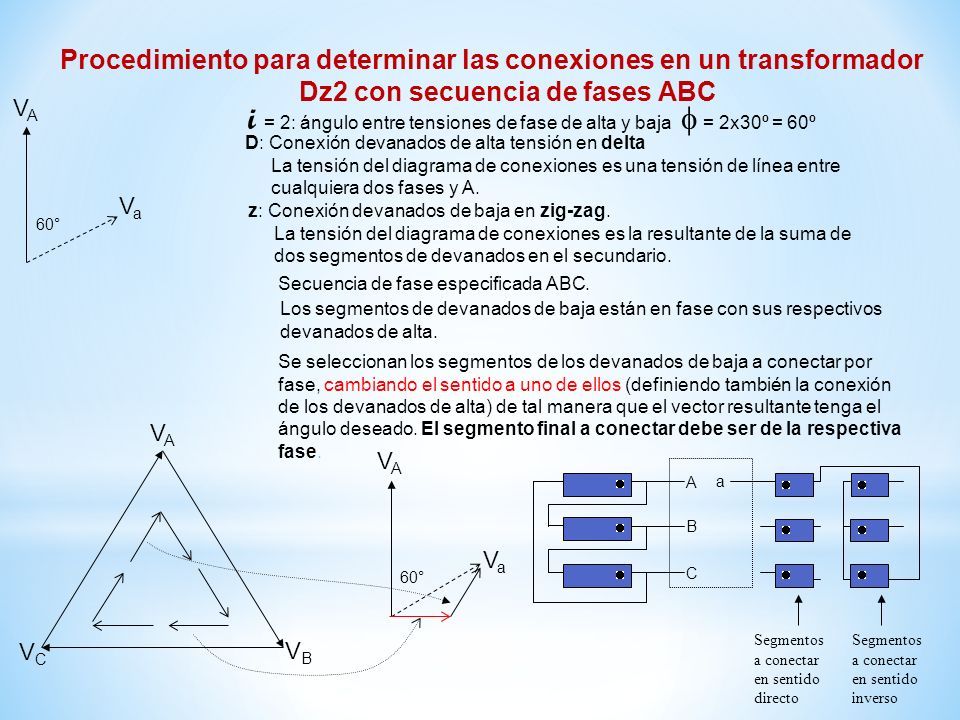

Procedimiento para determinar las conexiones en un transformador Dz2 con secuencia de fases ABC i = 2: ángulo entre tensiones de fase de alta y baja  = 2x30º = 60º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC 60° VAVA VaVa Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 60° VAVA VaVa

Procedimiento para determinar las conexiones en un transformador Dz2 con secuencia de fases ABC i = 2: ángulo entre tensiones de fase de alta y baja  = 2x30º = 60º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC 60° VAVA VaVa Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 60° VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a

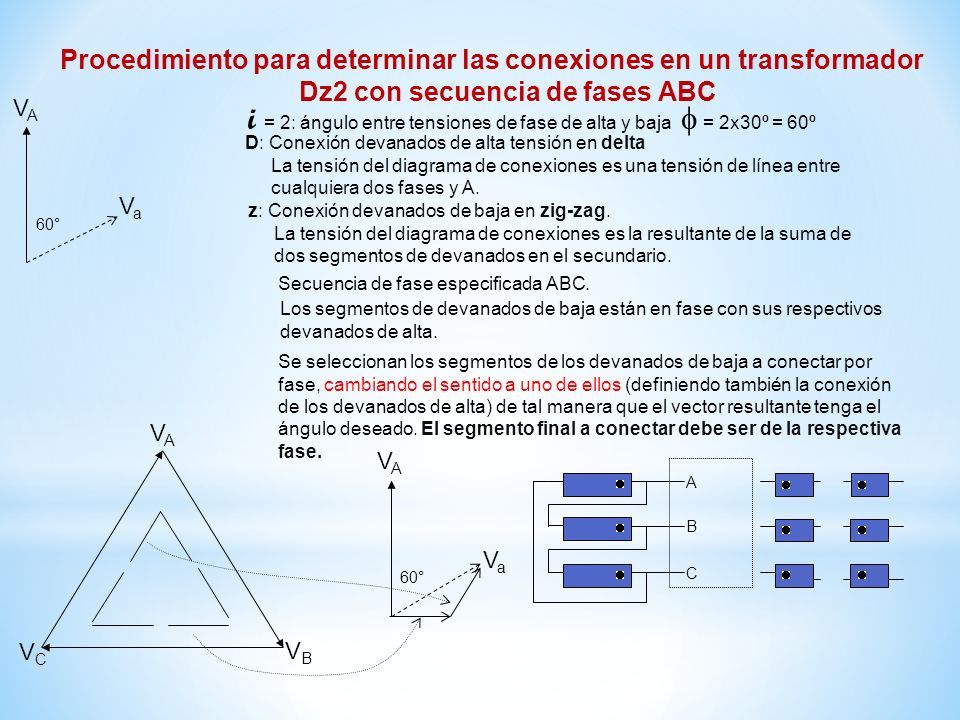

Procedimiento para determinar las conexiones en un transformador Dz2 con secuencia de fases ABC i = 2: ángulo entre tensiones de fase de alta y baja  = 2x30º = 60º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC 60° VAVA VaVa Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 60° VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a VbVb b

Procedimiento para determinar las conexiones en un transformador Dz2 con secuencia de fases ABC i = 2: ángulo entre tensiones de fase de alta y baja  = 2x30º = 60º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC 60° VAVA VaVa Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 60° VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso a VbVb b VcVc c

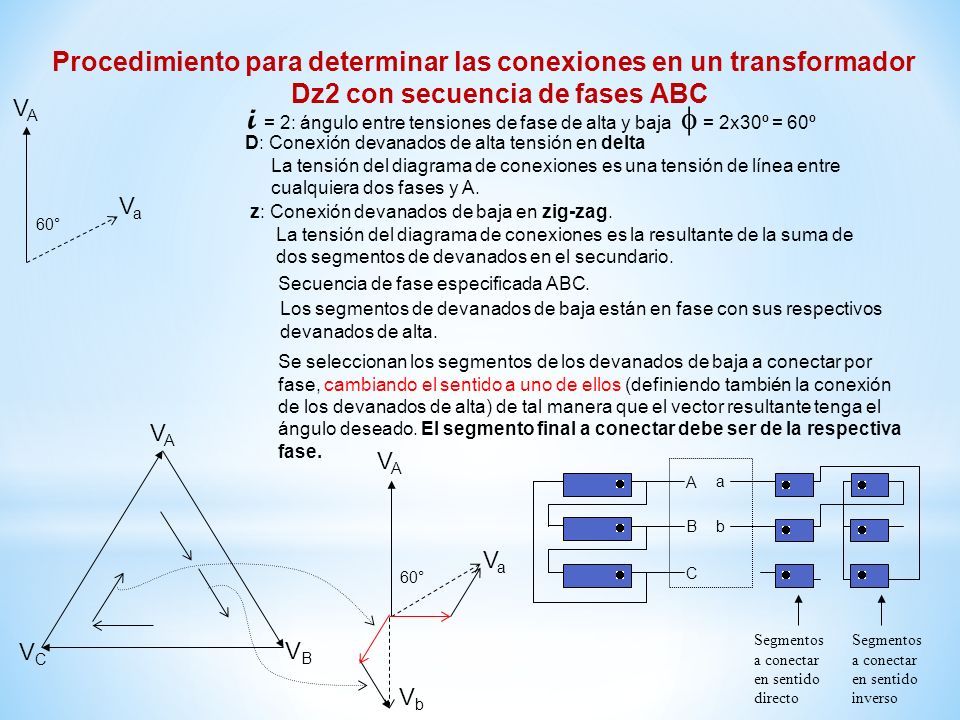

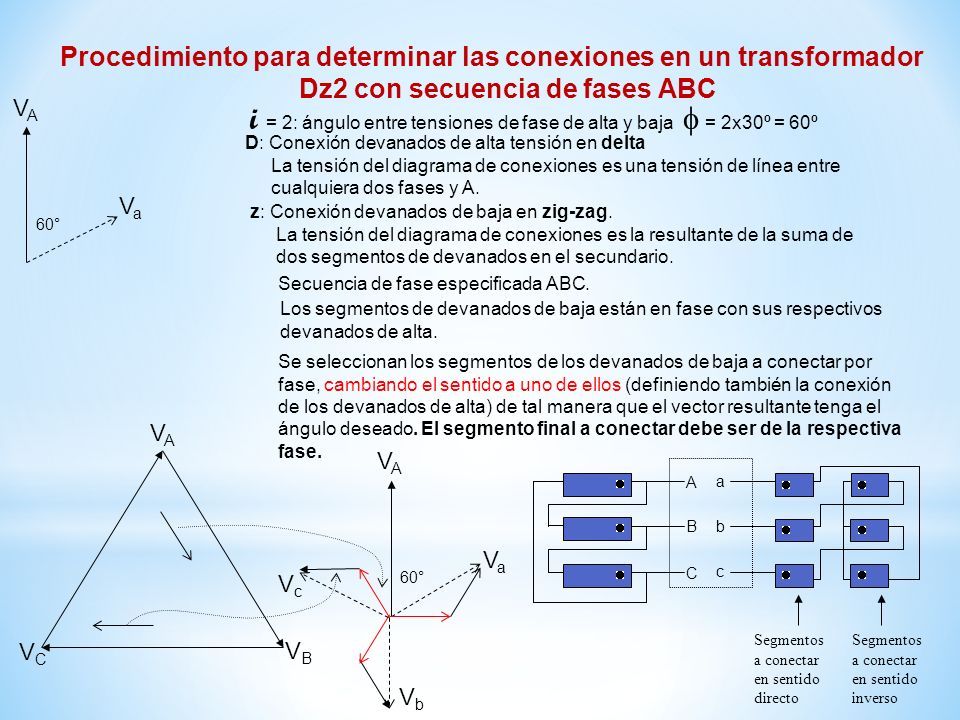

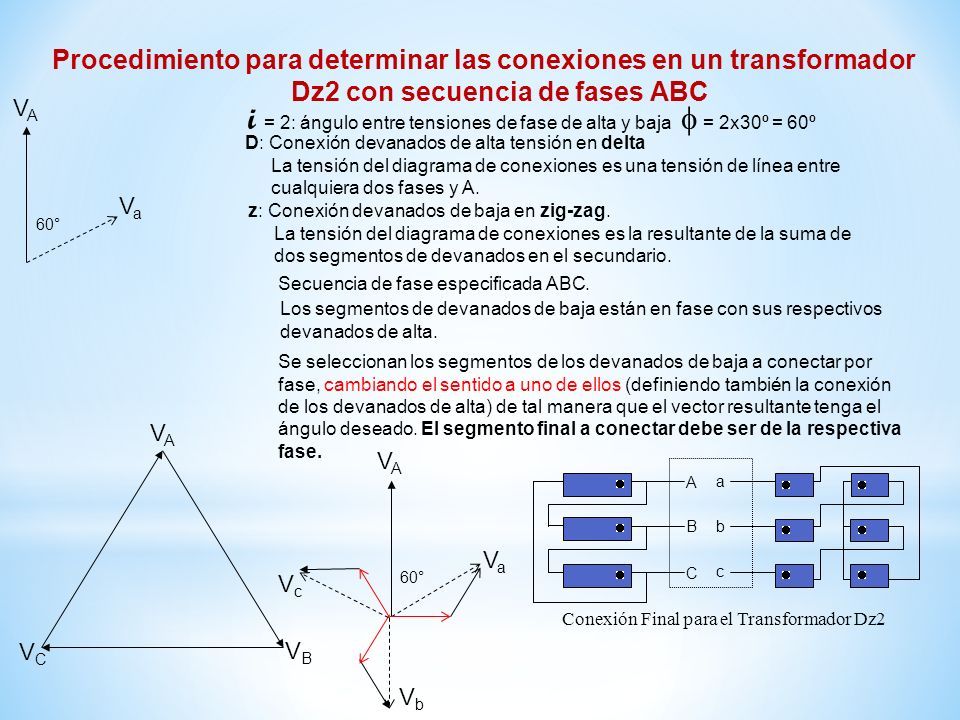

Procedimiento para determinar las conexiones en un transformador Dz2 con secuencia de fases ABC i = 2: ángulo entre tensiones de fase de alta y baja  = 2x30º = 60º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC 60° VAVA VaVa Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 60° VAVA VaVa a VbVb b VcVc c Conexión Final para el Transformador Dz2

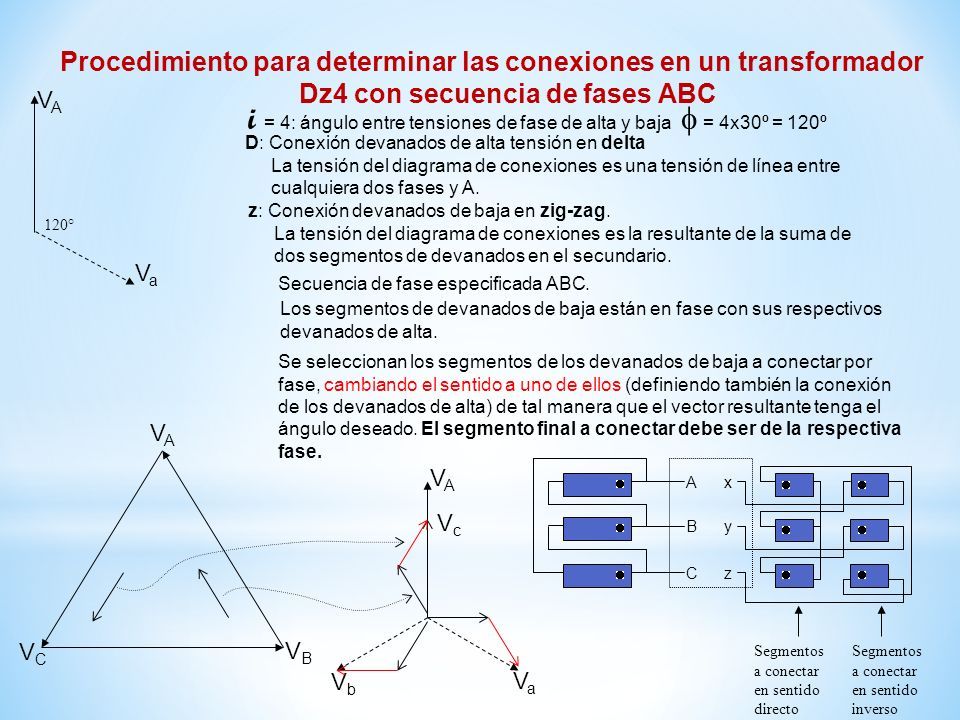

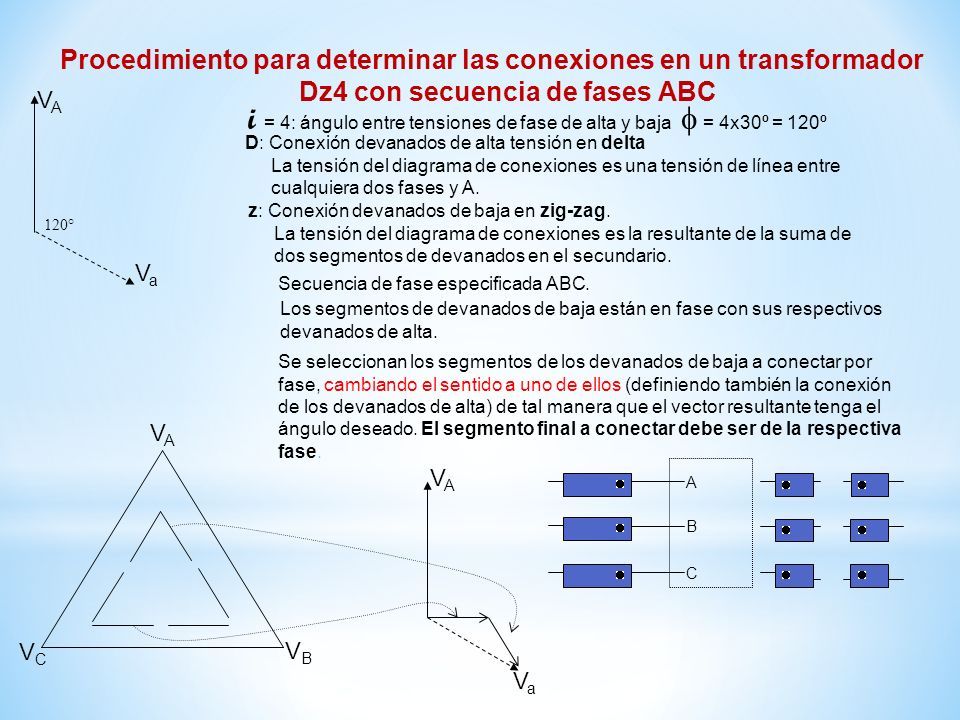

Procedimiento para determinar las conexiones en un transformador Dz4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 120° VAVA VaVa VAVA VaVa

Procedimiento para determinar las conexiones en un transformador Dz4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 120° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x

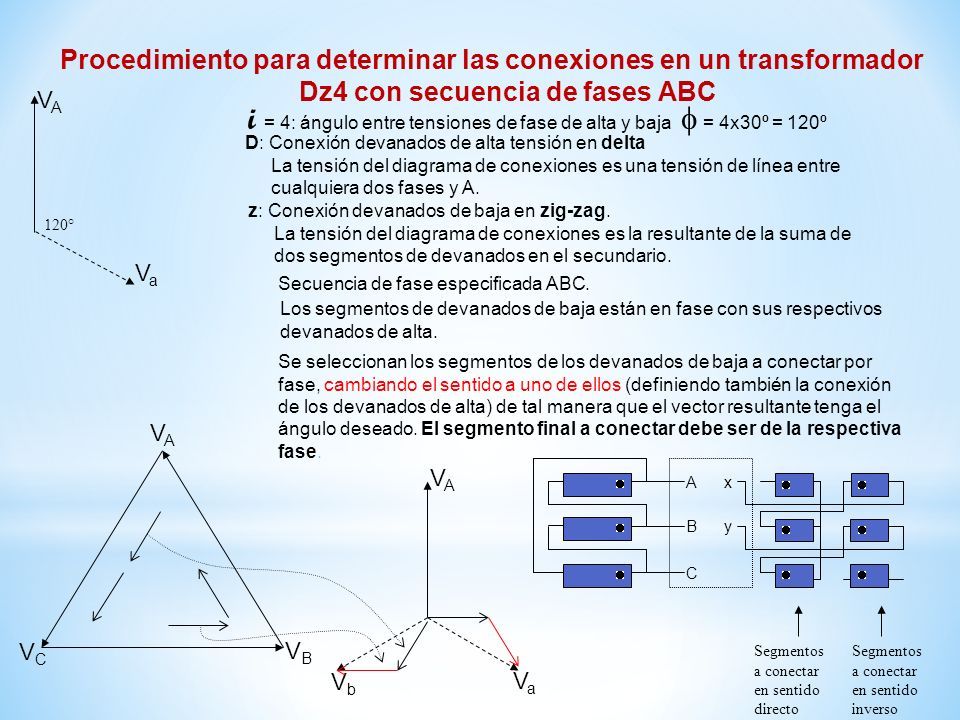

Procedimiento para determinar las conexiones en un transformador Dz4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 120° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x VbVb y

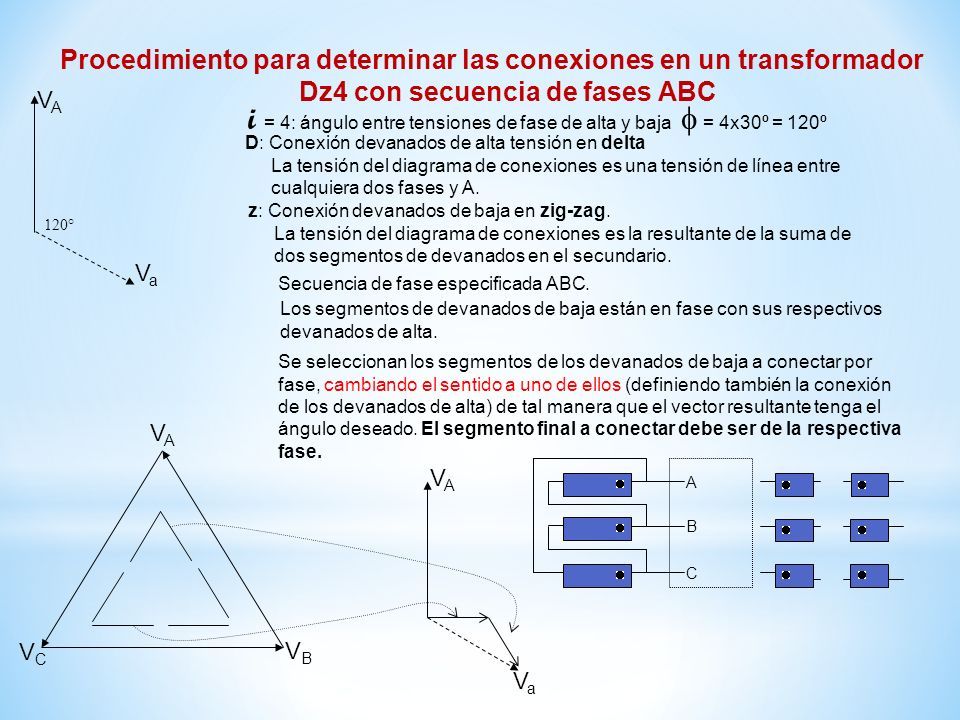

Procedimiento para determinar las conexiones en un transformador Dz4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 120° VAVA VaVa VAVA VaVa Segmentos a conectar en sentido directo Segmentos a conectar en sentido inverso x VbVb y VcVc z

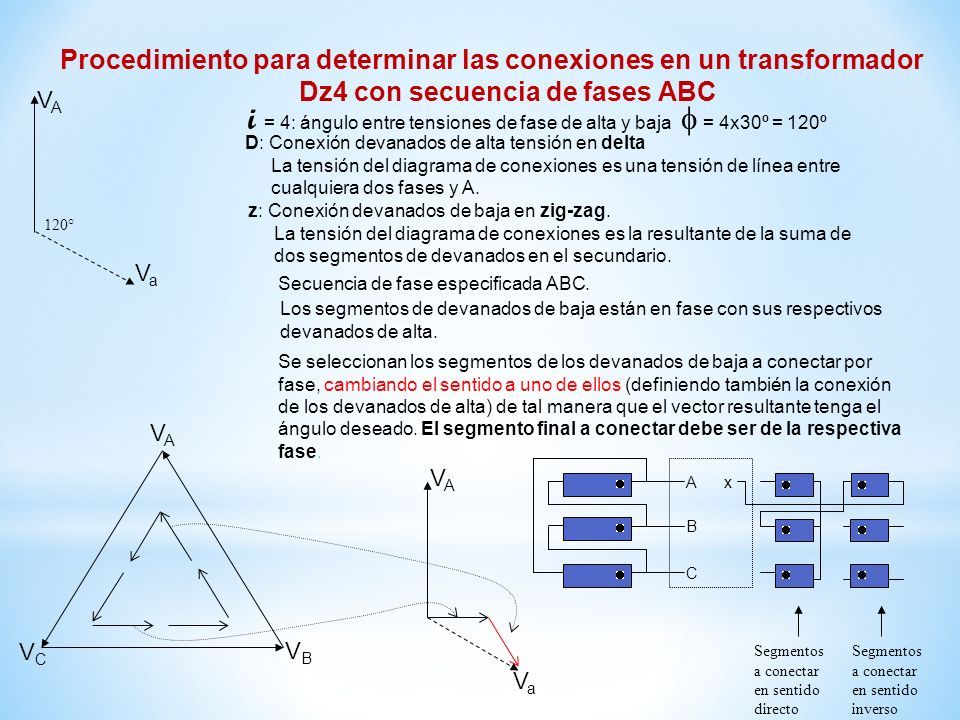

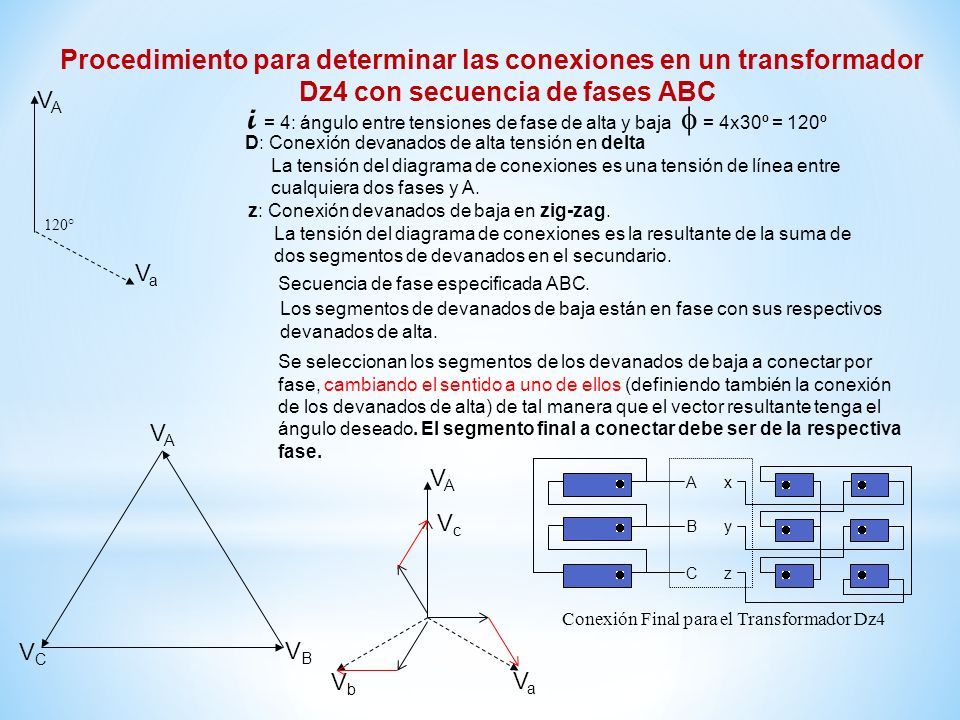

Procedimiento para determinar las conexiones en un transformador Dz4 con secuencia de fases ABC i = 4: ángulo entre tensiones de fase de alta y baja  = 4x30º = 120º D: Conexión devanados de alta tensión en delta La tensión del diagrama de conexiones es una tensión de línea entre cualquiera dos fases y A. z: Conexión devanados de baja en zig-zag. La tensión del diagrama de conexiones es la resultante de la suma de dos segmentos de devanados en el secundario. Secuencia de fase especificada ABC. Se seleccionan los segmentos de los devanados de baja a conectar por fase, cambiando el sentido a uno de ellos (definiendo también la conexión de los devanados de alta) de tal manera que el vector resultante tenga el ángulo deseado. El segmento final a conectar debe ser de la respectiva fase. VAVA VBVB VCVC Los segmentos de devanados de baja están en fase con sus respectivos devanados de alta. C A B 120° VAVA VaVa VAVA VaVa x VbVb y VcVc z Conexión Final para el Transformador Dz4

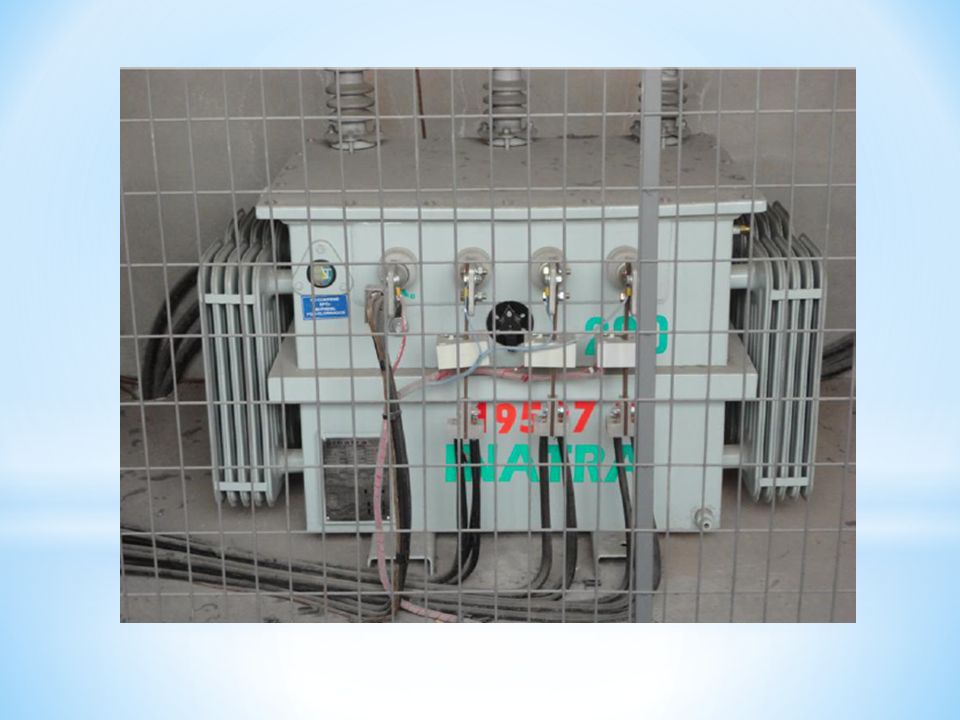

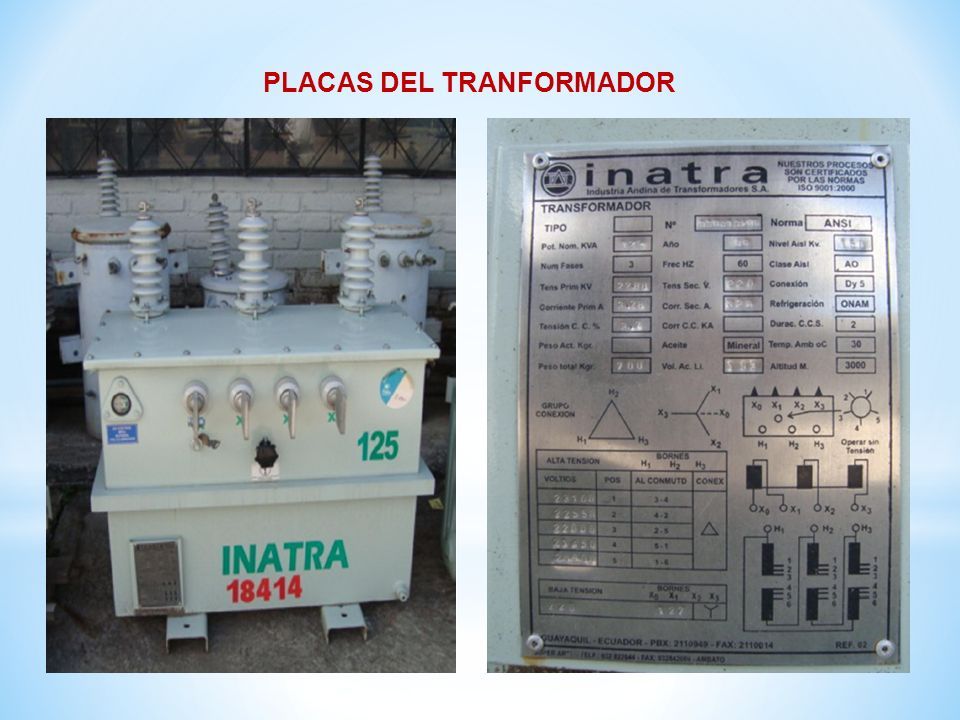

PLACAS DEL TRANFORMADOR

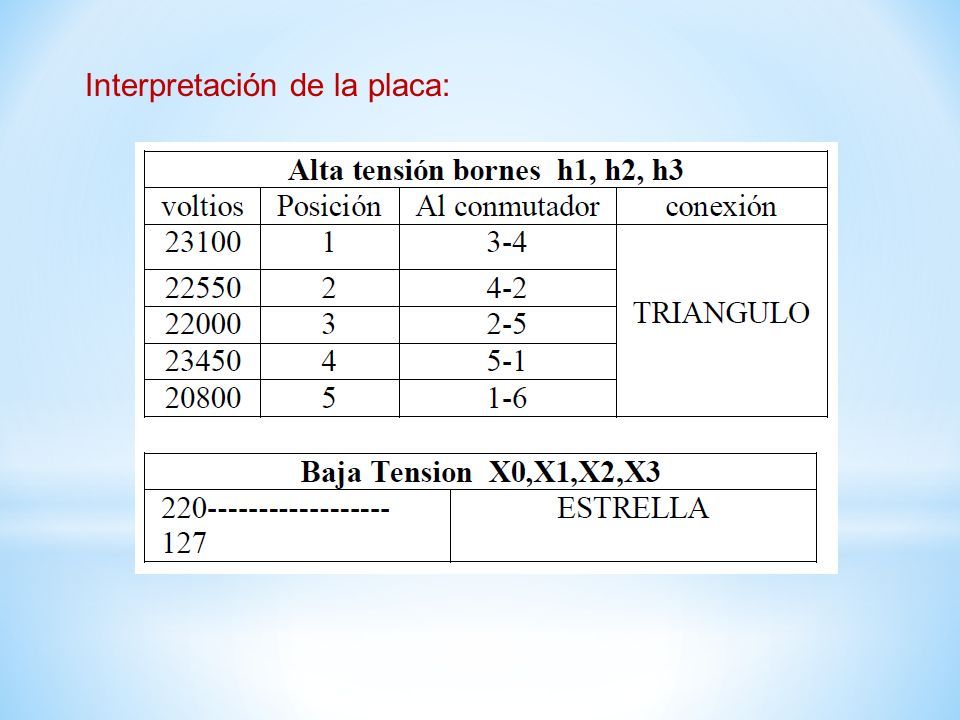

Interpretación de la placa:
