DEFINICIÓN  El efecto Venturi es un fenómeno de naturaleza física que consiste en el cambio de velocidad de un fluido que viaja o se transporta dentro.

Presentación del tema: "DEFINICIÓN  El efecto Venturi es un fenómeno de naturaleza física que consiste en el cambio de velocidad de un fluido que viaja o se transporta dentro."— Transcripción de la presentación:

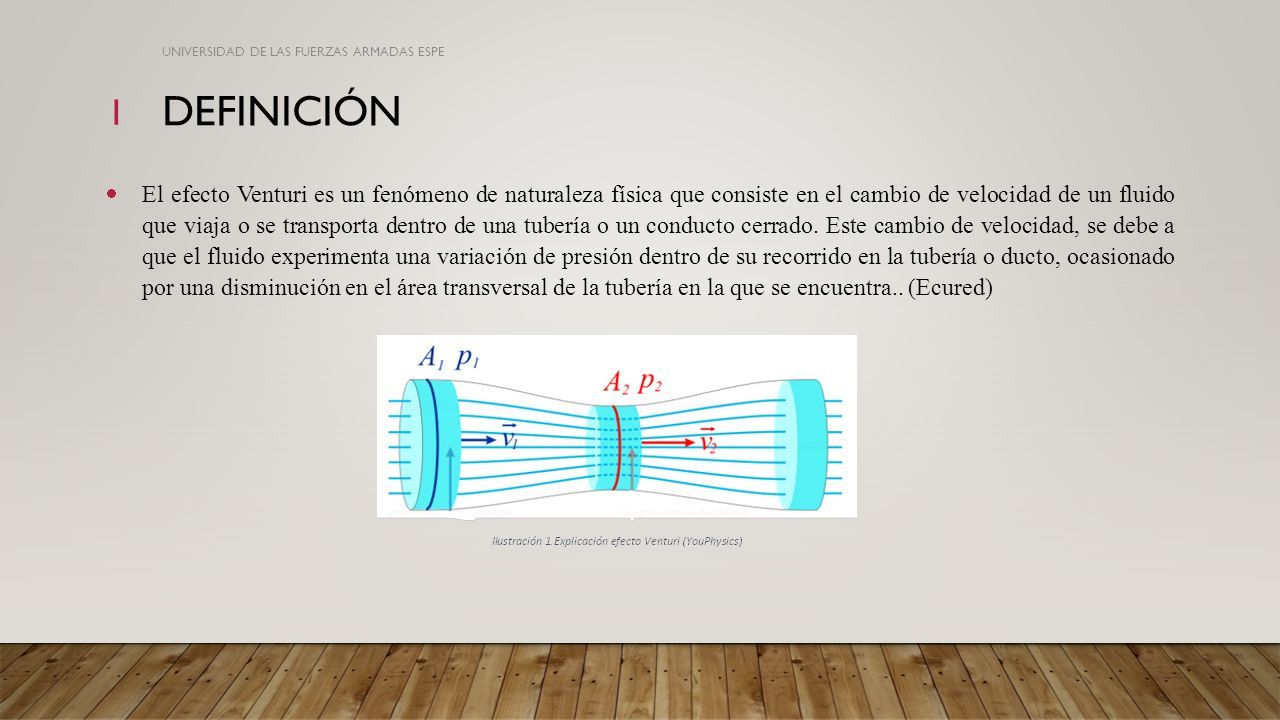

1 DEFINICIÓN  El efecto Venturi es un fenómeno de naturaleza física que consiste en el cambio de velocidad de un fluido que viaja o se transporta dentro de una tubería o un conducto cerrado. Este cambio de velocidad, se debe a que el fluido experimenta una variación de presión dentro de su recorrido en la tubería o ducto, ocasionado por una disminución en el área transversal de la tubería en la que se encuentra.. (Ecured) UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 1

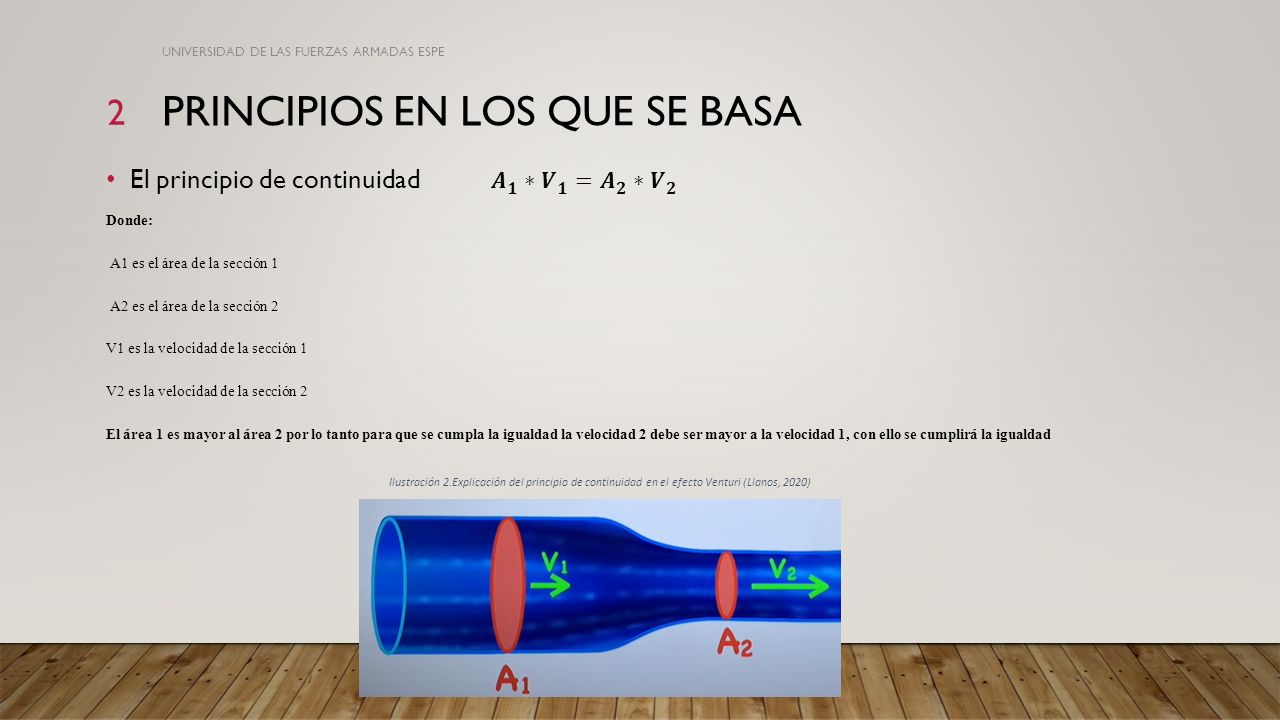

2 PRINCIPIOS EN LOS QUE SE BASA UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 2 Ilustración 2.Explicación del principio de continuidad en el efecto Venturi (Llanos, 2020)

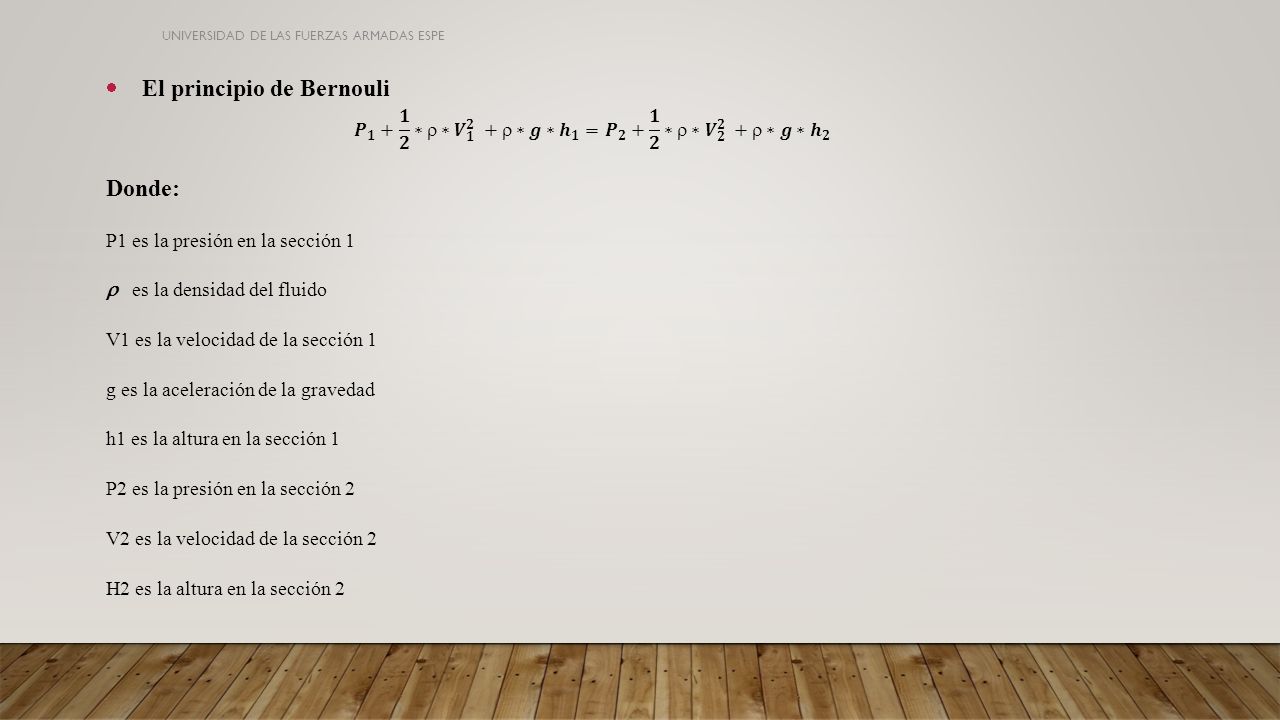

3 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

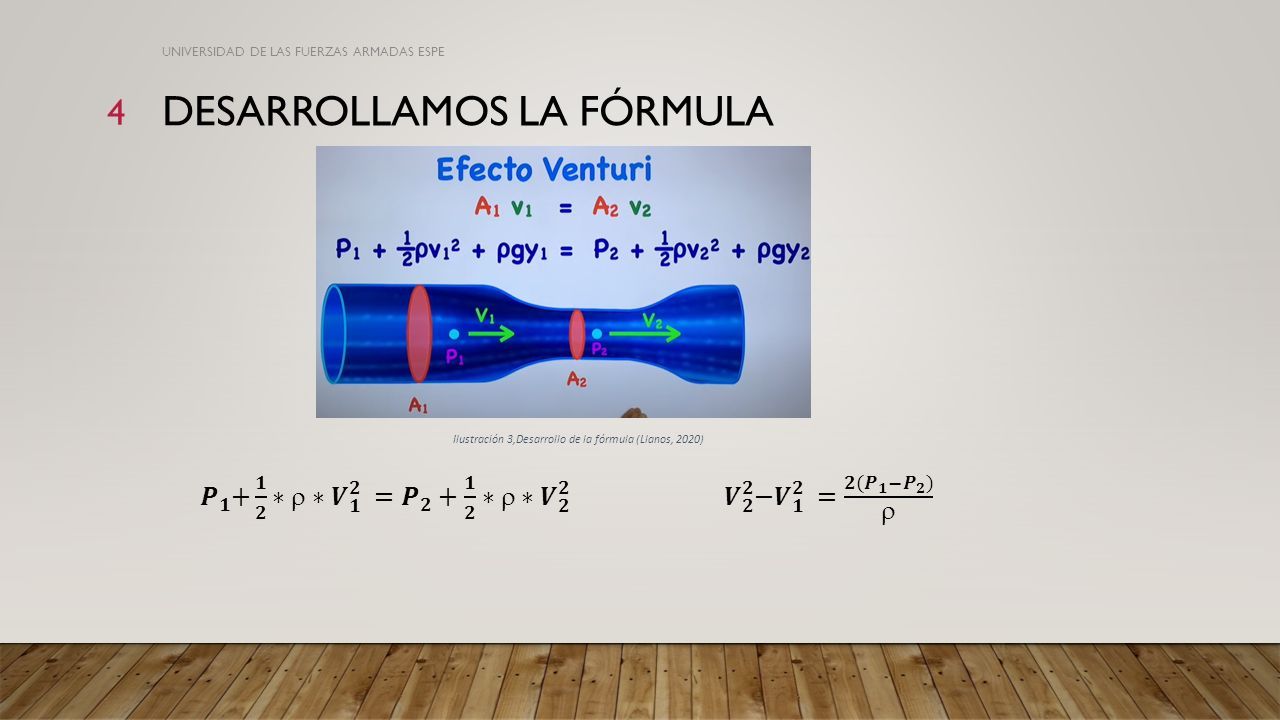

4 DESARROLLAMOS LA FÓRMULA UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 4 Ilustración 3,Desarrollo de la fórmula (Llanos, 2020)

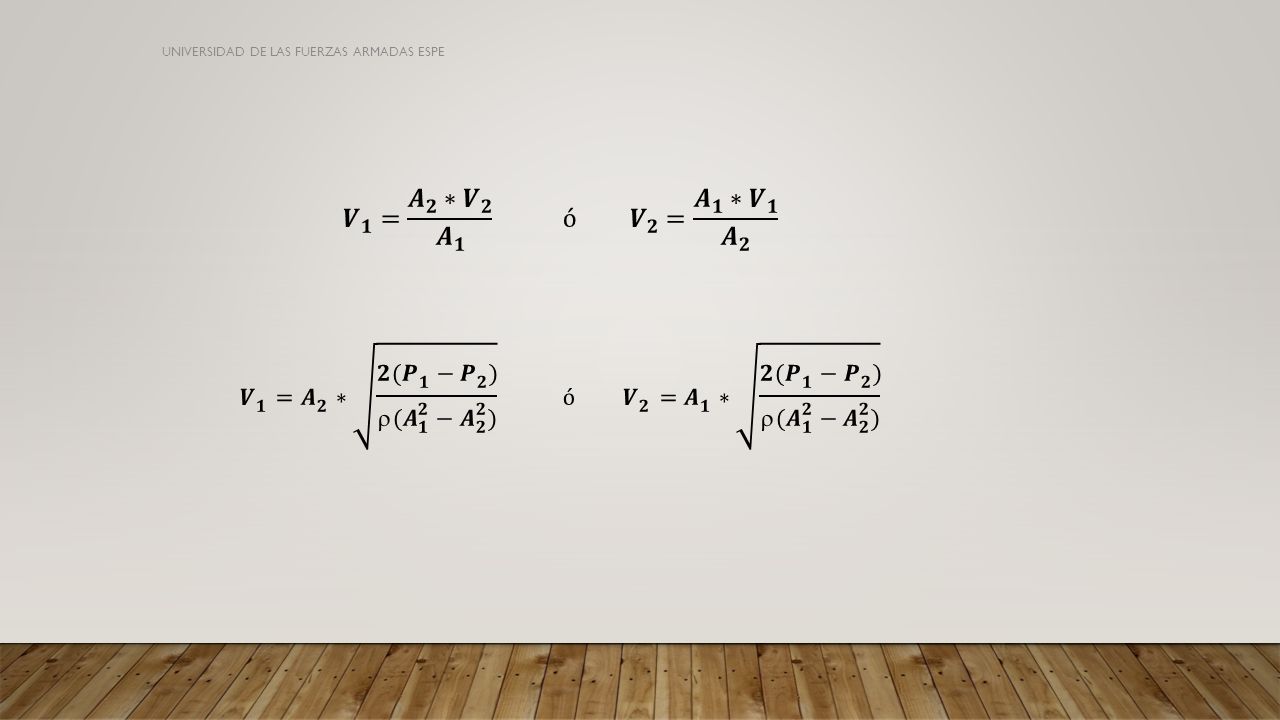

5 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

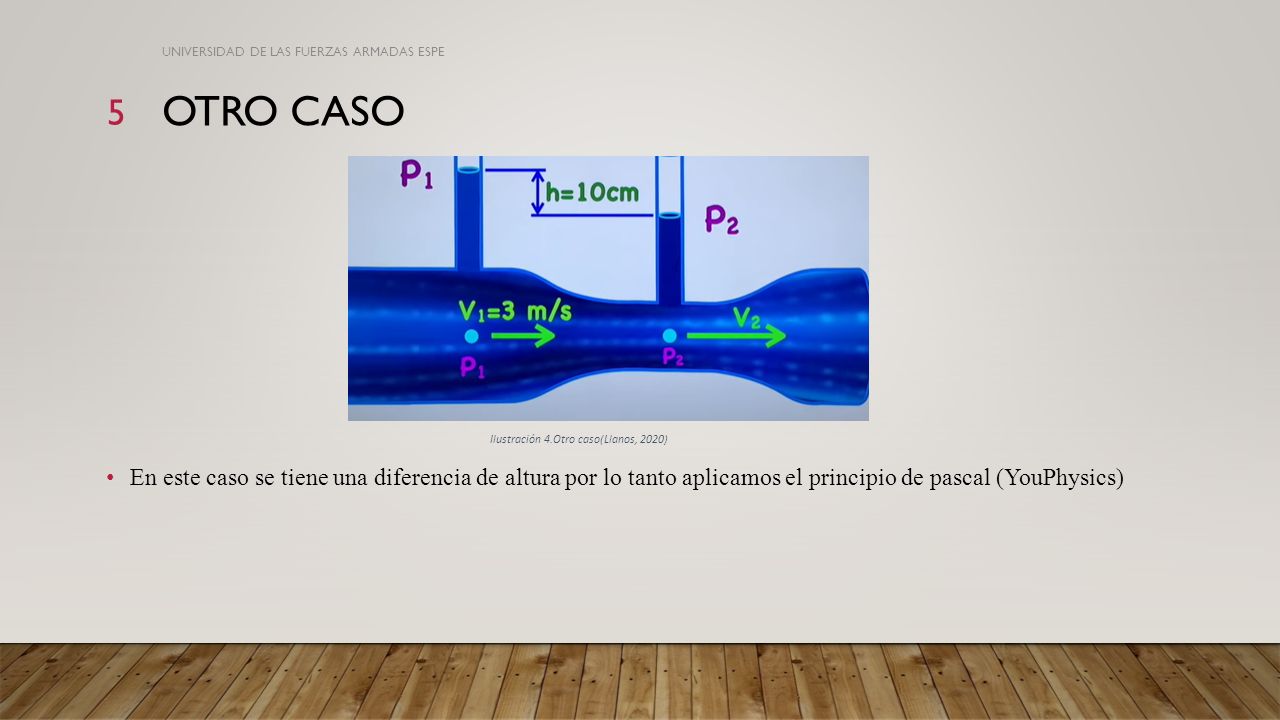

6 OTRO CASO UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 5 Ilustración 4.Otro caso(Llanos, 2020)

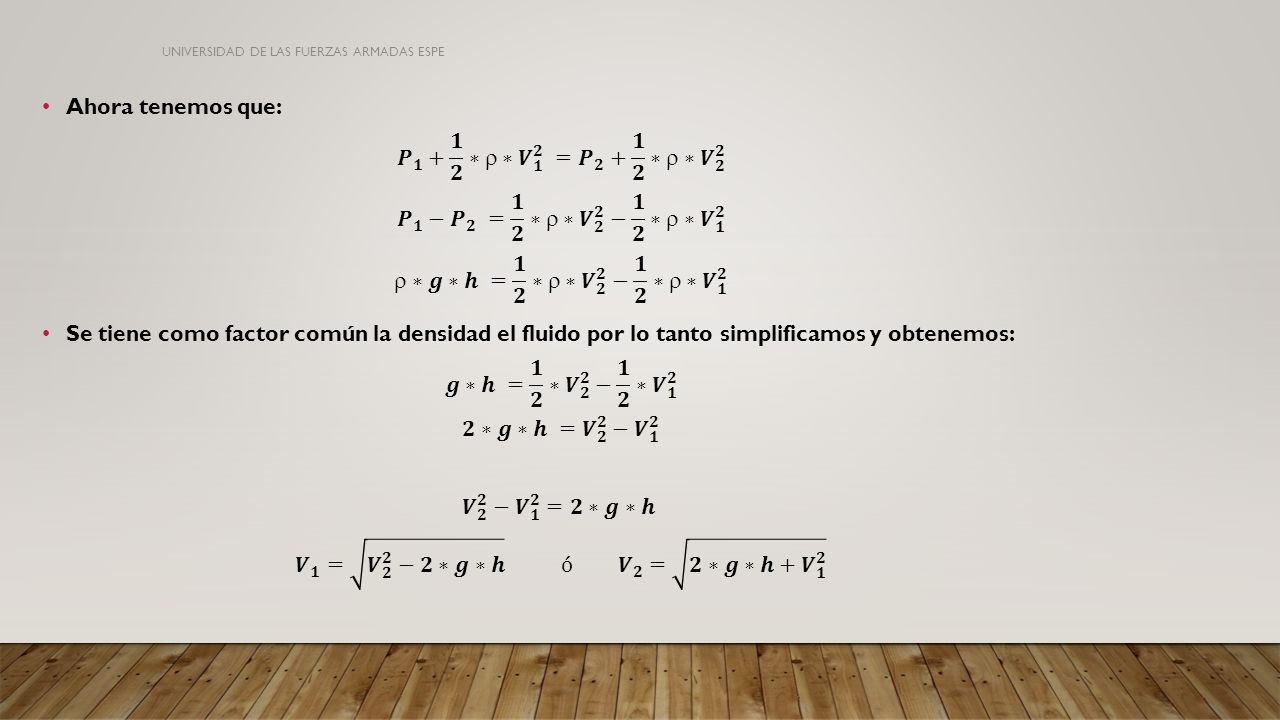

7 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

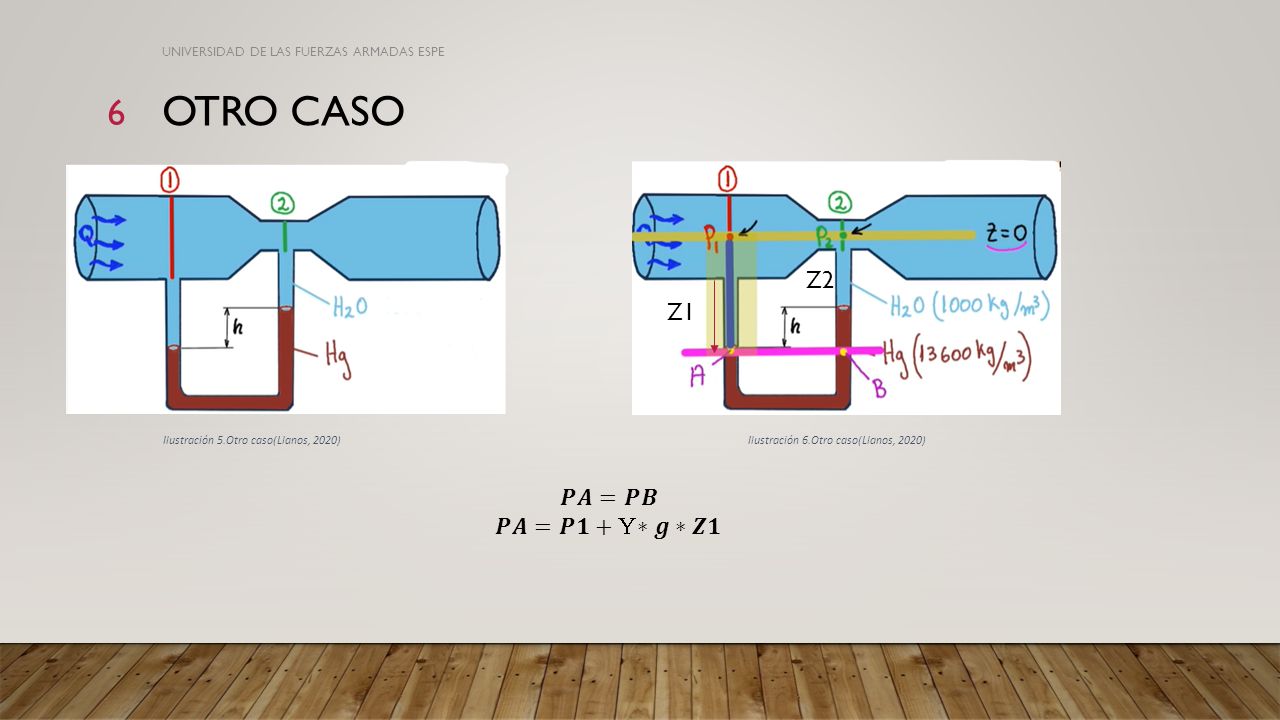

8 OTRO CASO UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 6 Ilustración 5.Otro caso(Llanos, 2020)Ilustración 6.Otro caso(Llanos, 2020) Z1 Z2

9 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

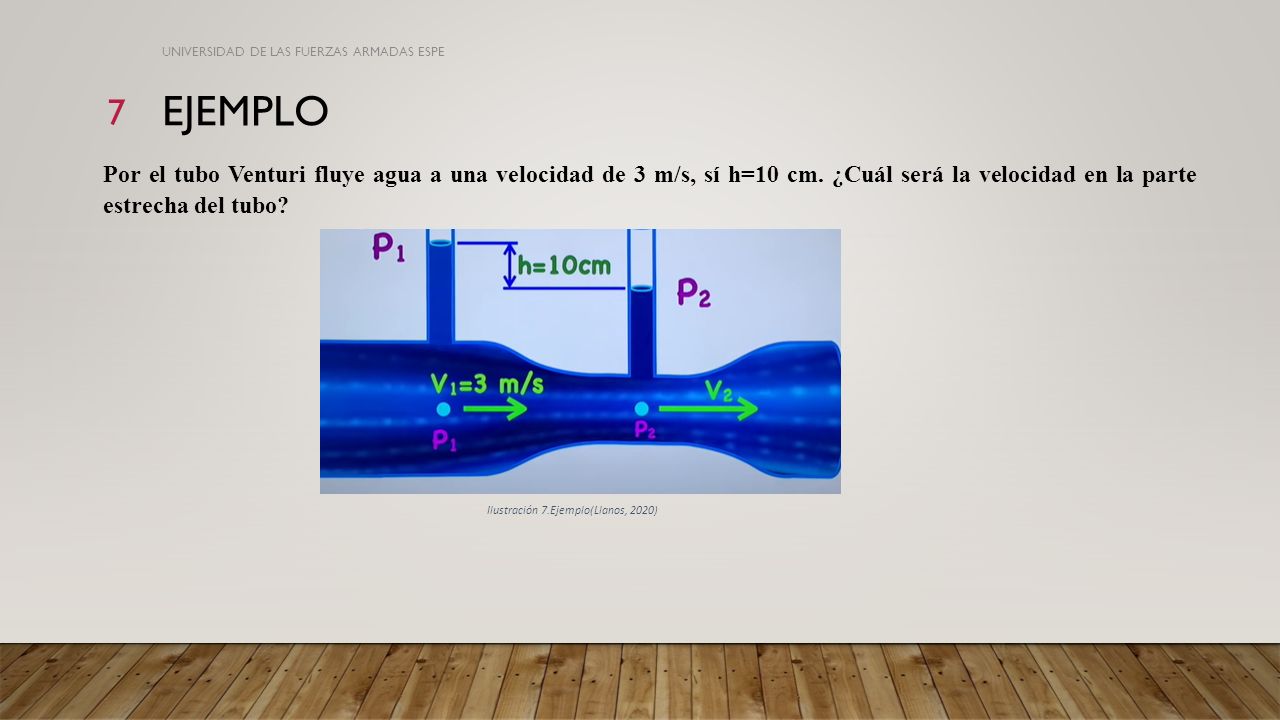

10 EJEMPLO UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 7 Ilustración 7.Ejemplo(Llanos, 2020) Por el tubo Venturi fluye agua a una velocidad de 3 m/s, sí h=10 cm. ¿Cuál será la velocidad en la parte estrecha del tubo?

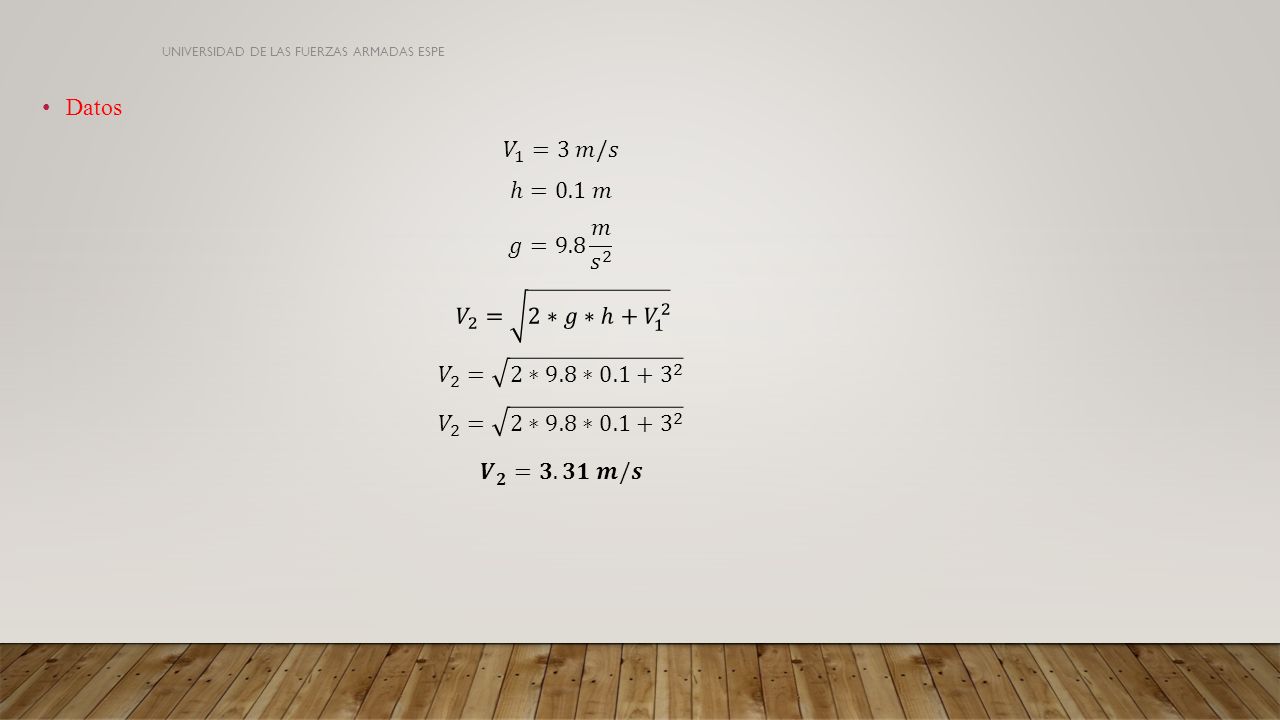

11 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

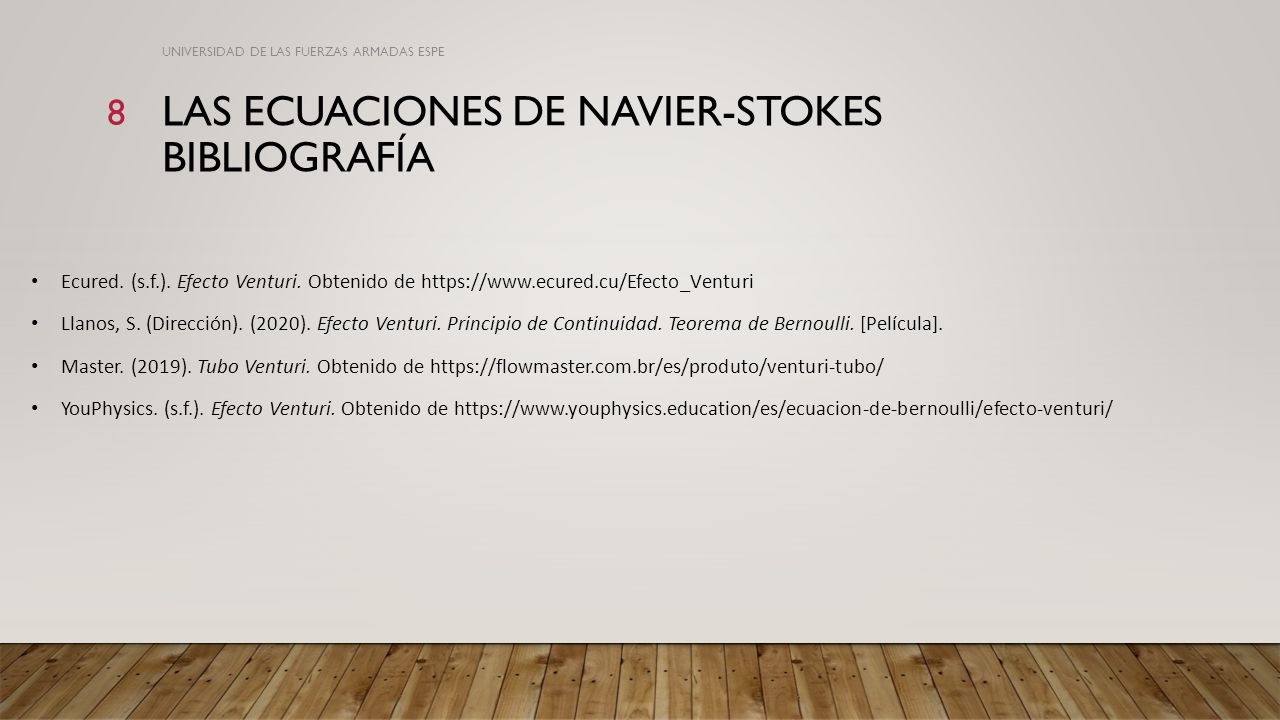

12 LAS ECUACIONES DE NAVIER-STOKES BIBLIOGRAFÍA UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE 8 Ecured. (s.f.). Efecto Venturi. Obtenido de https://www.ecured.cu/Efecto_Venturi Llanos, S. (Dirección). (2020). Efecto Venturi. Principio de Continuidad. Teorema de Bernoulli. [Película]. Master. (2019). Tubo Venturi. Obtenido de https://flowmaster.com.br/es/produto/venturi-tubo/ YouPhysics. (s.f.). Efecto Venturi. Obtenido de https://www.youphysics.education/es/ecuacion-de-bernoulli/efecto-venturi/
