Monica Camacho. Todo cuarto oscuro debe cumplir con lo siguiente:  Tener ubicación conveniente.  Ser de tamaño adecuado  Estar equipado con la iluminación.

Presentación del tema: "Monica Camacho. Todo cuarto oscuro debe cumplir con lo siguiente:  Tener ubicación conveniente.  Ser de tamaño adecuado  Estar equipado con la iluminación."— Transcripción de la presentación:

1 Monica Camacho

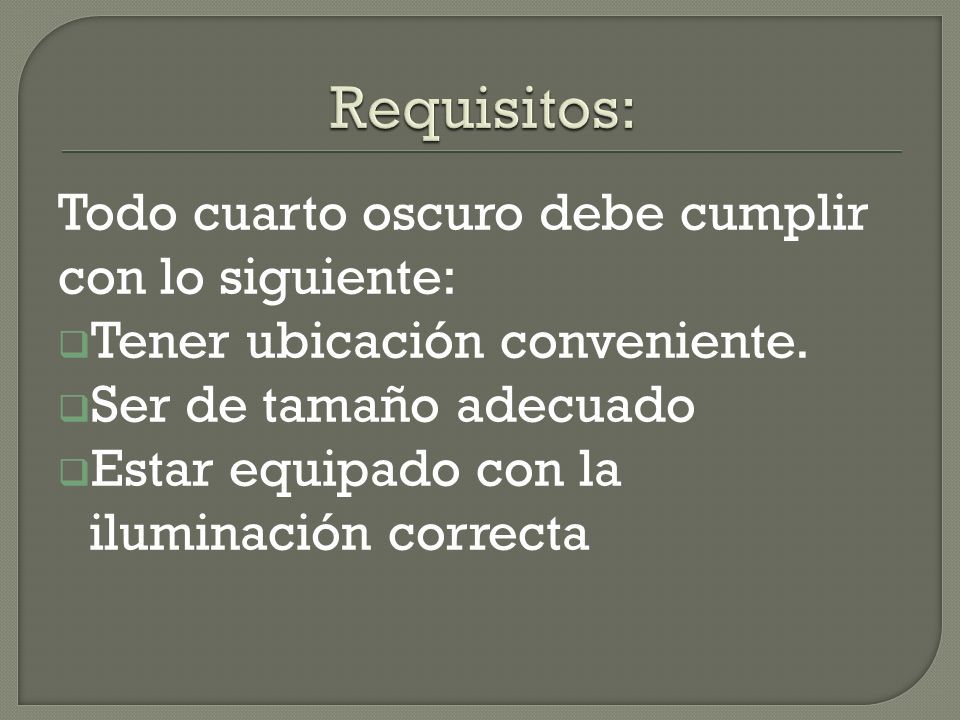

2 Todo cuarto oscuro debe cumplir con lo siguiente:  Tener ubicación conveniente.  Ser de tamaño adecuado  Estar equipado con la iluminación correcta

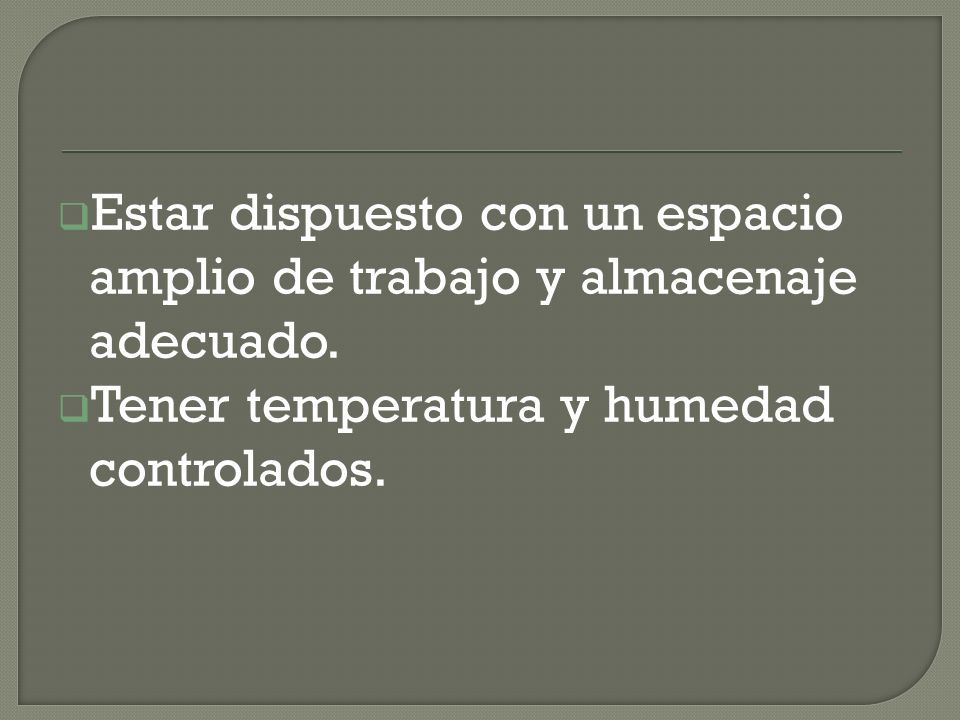

3  Estar dispuesto con un espacio amplio de trabajo y almacenaje adecuado.  Tener temperatura y humedad controlados.

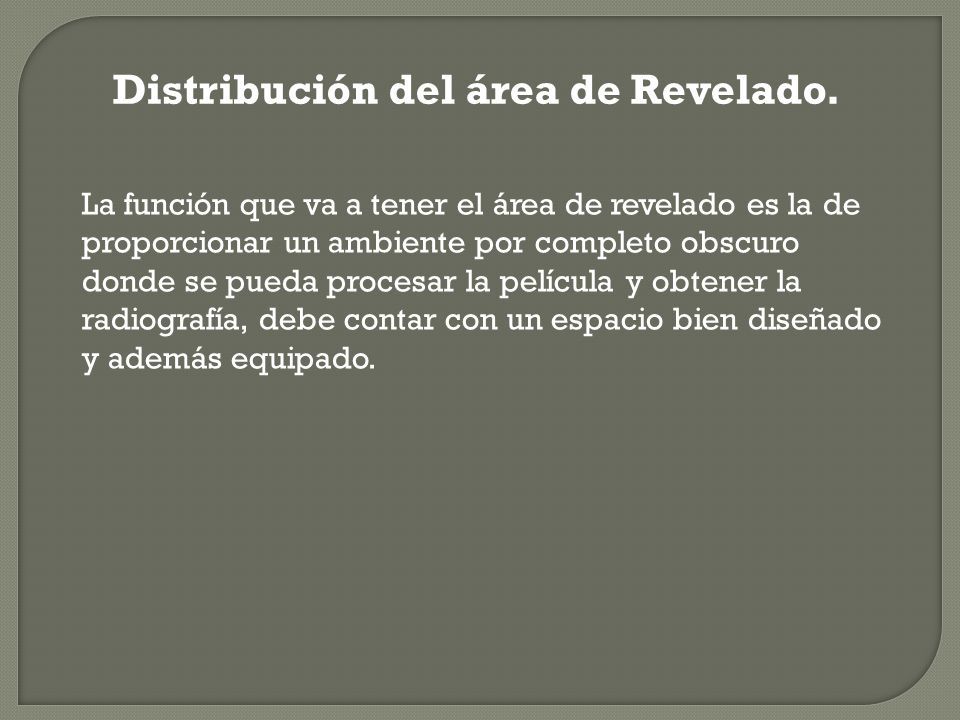

4 Distribución del área de Revelado. La función que va a tener el área de revelado es la de proporcionar un ambiente por completo obscuro donde se pueda procesar la película y obtener la radiografía, debe contar con un espacio bien diseñado y además equipado.

5 Tanque insertad o Cronomet ro Luz de Seguridad Tanque Maestro

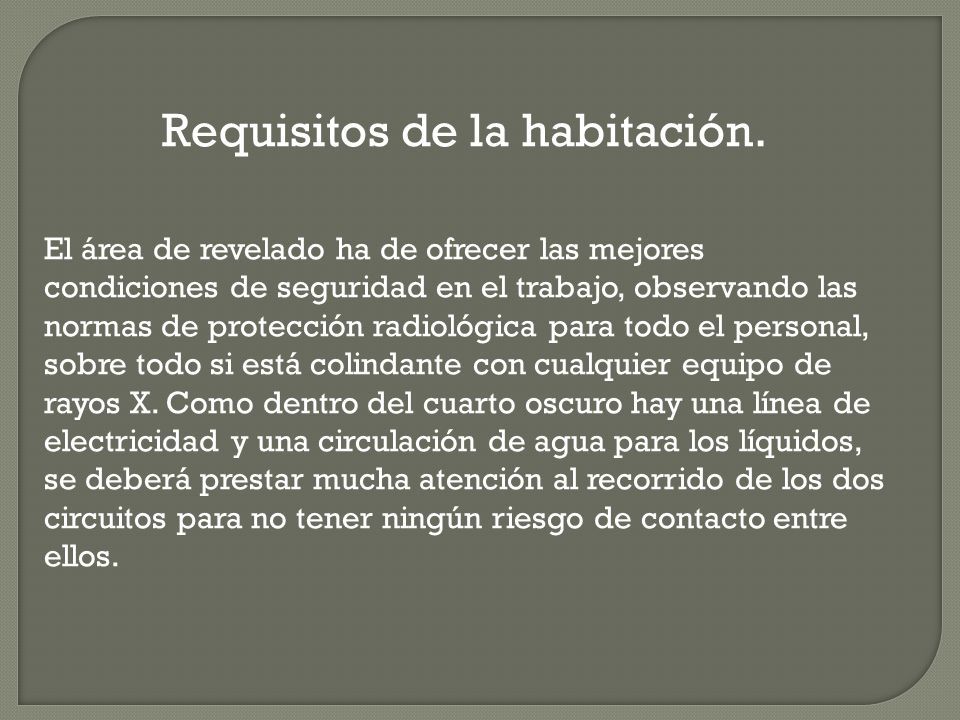

6 Requisitos de la habitación. El área de revelado ha de ofrecer las mejores condiciones de seguridad en el trabajo, observando las normas de protección radiológica para todo el personal, sobre todo si está colindante con cualquier equipo de rayos X. Como dentro del cuarto oscuro hay una línea de electricidad y una circulación de agua para los líquidos, se deberá prestar mucha atención al recorrido de los dos circuitos para no tener ningún riesgo de contacto entre ellos.

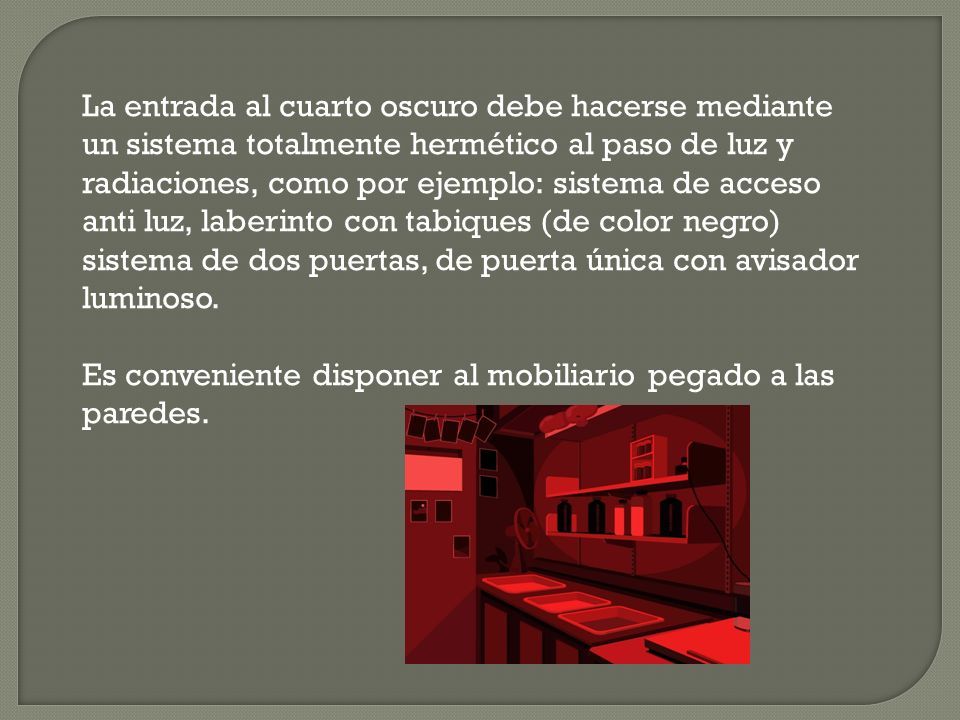

7 La entrada al cuarto oscuro debe hacerse mediante un sistema totalmente hermético al paso de luz y radiaciones, como por ejemplo: sistema de acceso anti luz, laberinto con tabiques (de color negro) sistema de dos puertas, de puerta única con avisador luminoso. Es conveniente disponer al mobiliario pegado a las paredes.

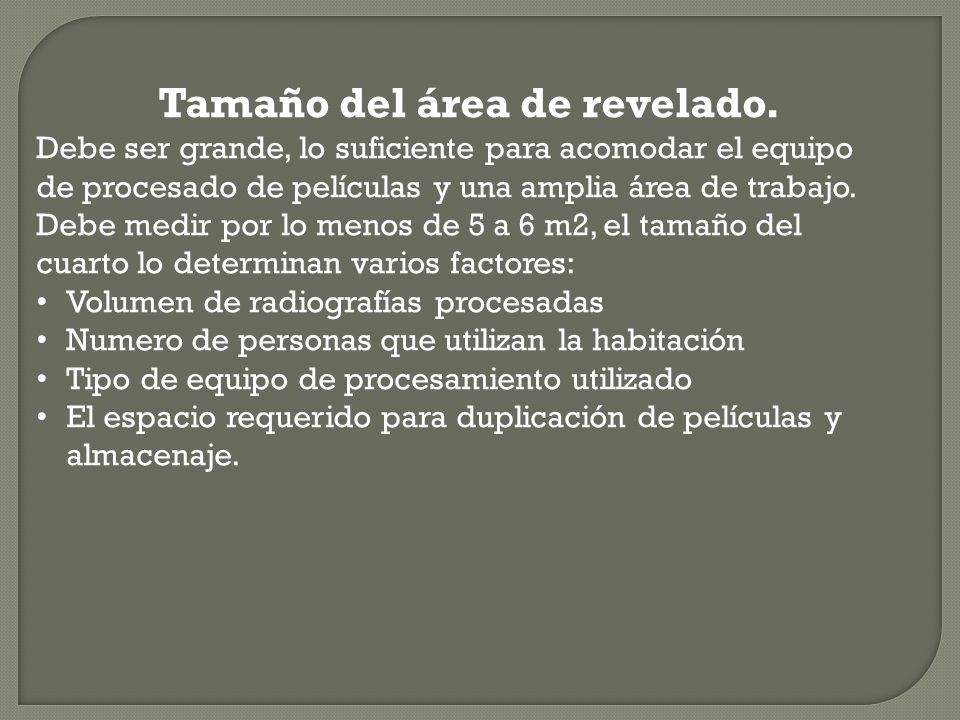

8 Tamaño del área de revelado. Debe ser grande, lo suficiente para acomodar el equipo de procesado de películas y una amplia área de trabajo. Debe medir por lo menos de 5 a 6 m2, el tamaño del cuarto lo determinan varios factores: Volumen de radiografías procesadas Numero de personas que utilizan la habitación Tipo de equipo de procesamiento utilizado El espacio requerido para duplicación de películas y almacenaje.

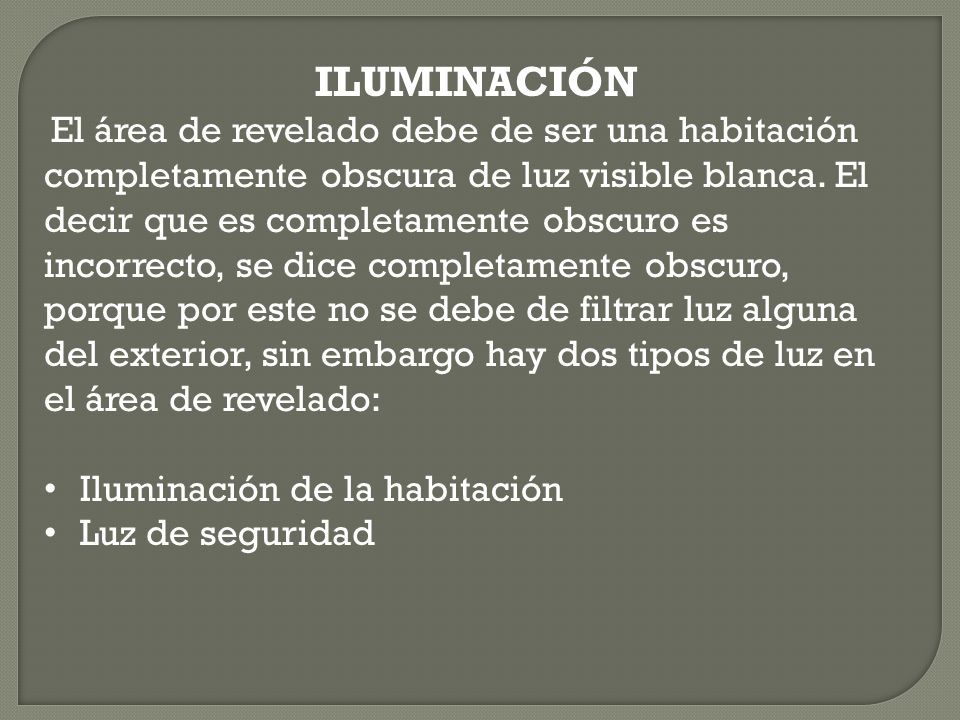

9 ILUMINACIÓN El área de revelado debe de ser una habitación completamente obscura de luz visible blanca. El decir que es completamente obscuro es incorrecto, se dice completamente obscuro, porque por este no se debe de filtrar luz alguna del exterior, sin embargo hay dos tipos de luz en el área de revelado: Iluminación de la habitación Luz de seguridad

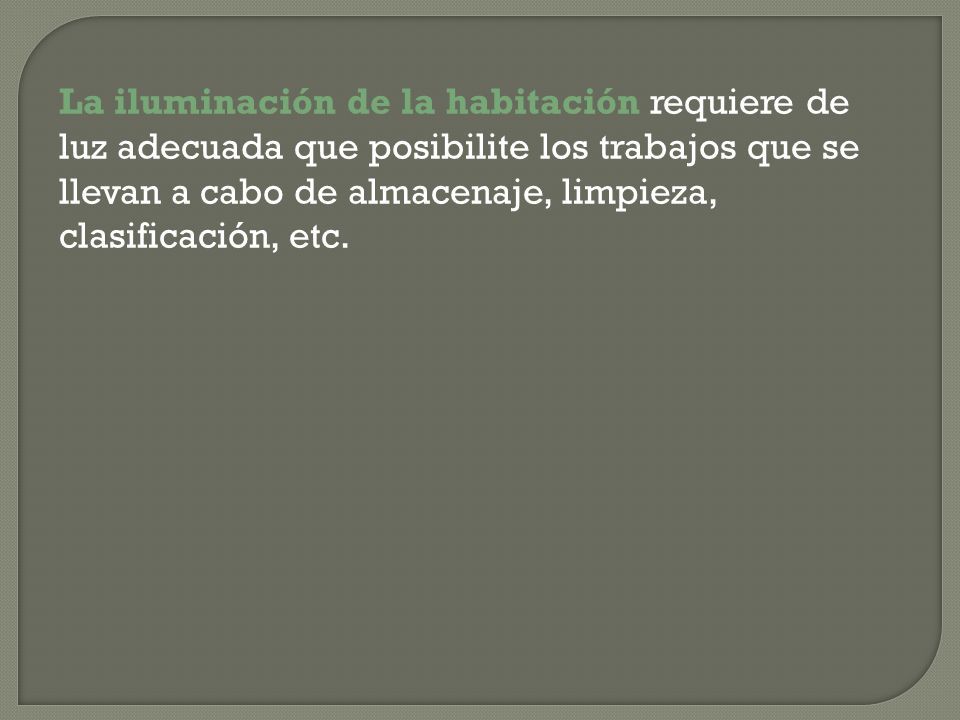

10 La iluminación de la habitación requiere de luz adecuada que posibilite los trabajos que se llevan a cabo de almacenaje, limpieza, clasificación, etc.

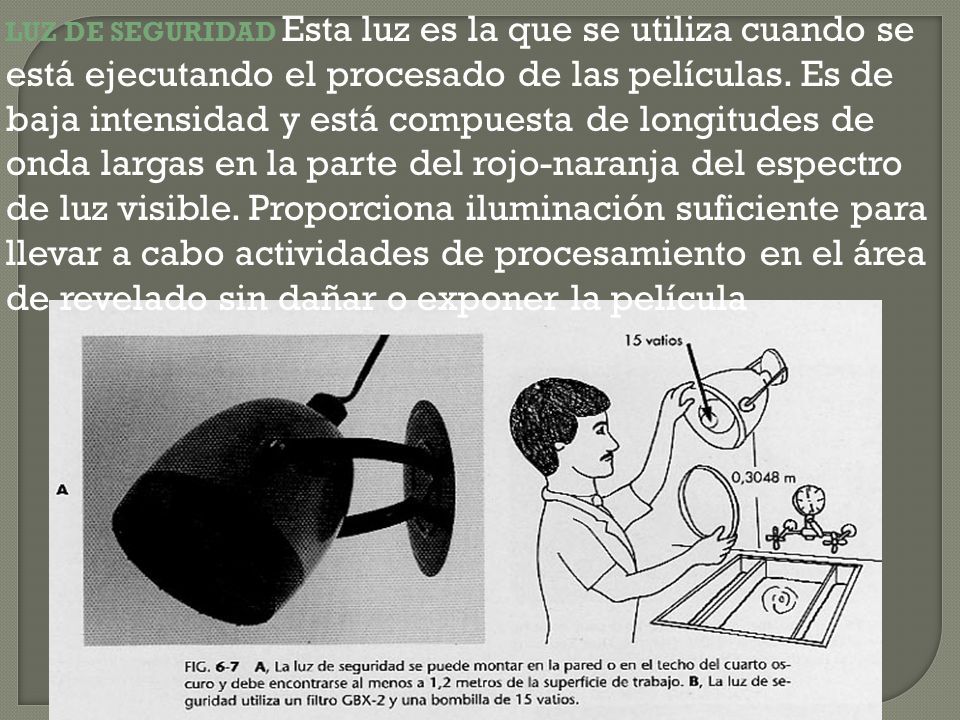

11 LUZ DE SEGURIDAD Esta luz es la que se utiliza cuando se está ejecutando el procesado de las películas. Es de baja intensidad y está compuesta de longitudes de onda largas en la parte del rojo-naranja del espectro de luz visible. Proporciona iluminación suficiente para llevar a cabo actividades de procesamiento en el área de revelado sin dañar o exponer la película

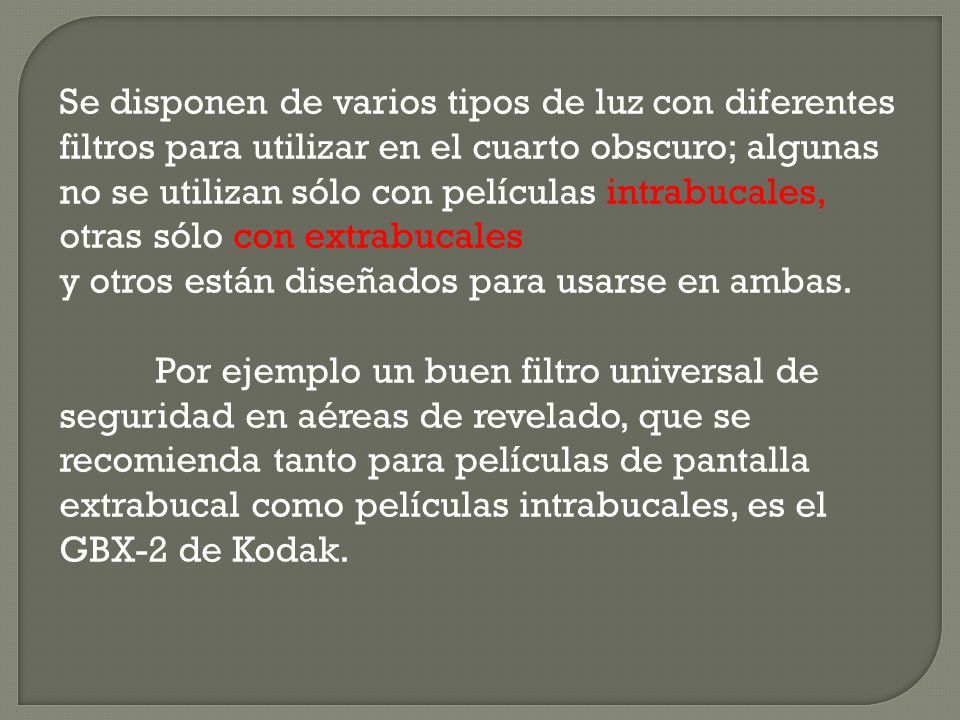

12 Se disponen de varios tipos de luz con diferentes filtros para utilizar en el cuarto obscuro; algunas no se utilizan sólo con películas intrabucales, otras sólo con extrabucales y otros están diseñados para usarse en ambas. Por ejemplo un buen filtro universal de seguridad en aéreas de revelado, que se recomienda tanto para películas de pantalla extrabucal como películas intrabucales, es el GBX-2 de Kodak.

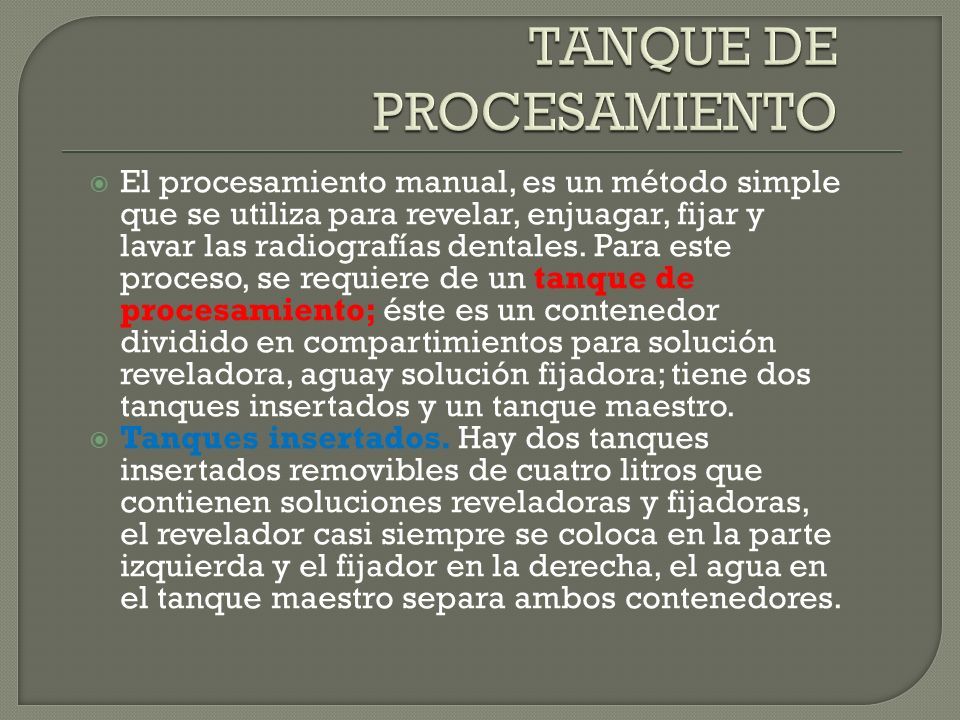

13  El procesamiento manual, es un método simple que se utiliza para revelar, enjuagar, fijar y lavar las radiografías dentales. Para este proceso, se requiere de un tanque de procesamiento; éste es un contenedor dividido en compartimientos para solución reveladora, aguay solución fijadora; tiene dos tanques insertados y un tanque maestro.  Tanques insertados. Hay dos tanques insertados removibles de cuatro litros que contienen soluciones reveladoras y fijadoras, el revelador casi siempre se coloca en la parte izquierda y el fijador en la derecha, el agua en el tanque maestro separa ambos contenedores.

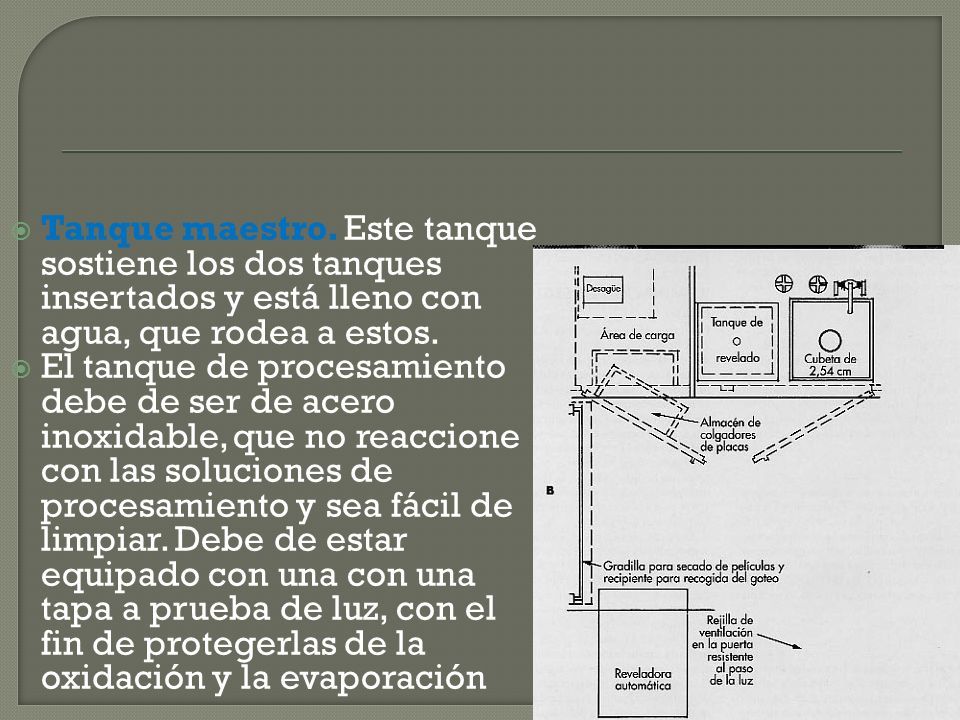

14  Tanque maestro. Este tanque sostiene los dos tanques insertados y está lleno con agua, que rodea a estos.  El tanque de procesamiento debe de ser de acero inoxidable, que no reaccione con las soluciones de procesamiento y sea fácil de limpiar. Debe de estar equipado con una con una tapa a prueba de luz, con el fin de protegerlas de la oxidación y la evaporación

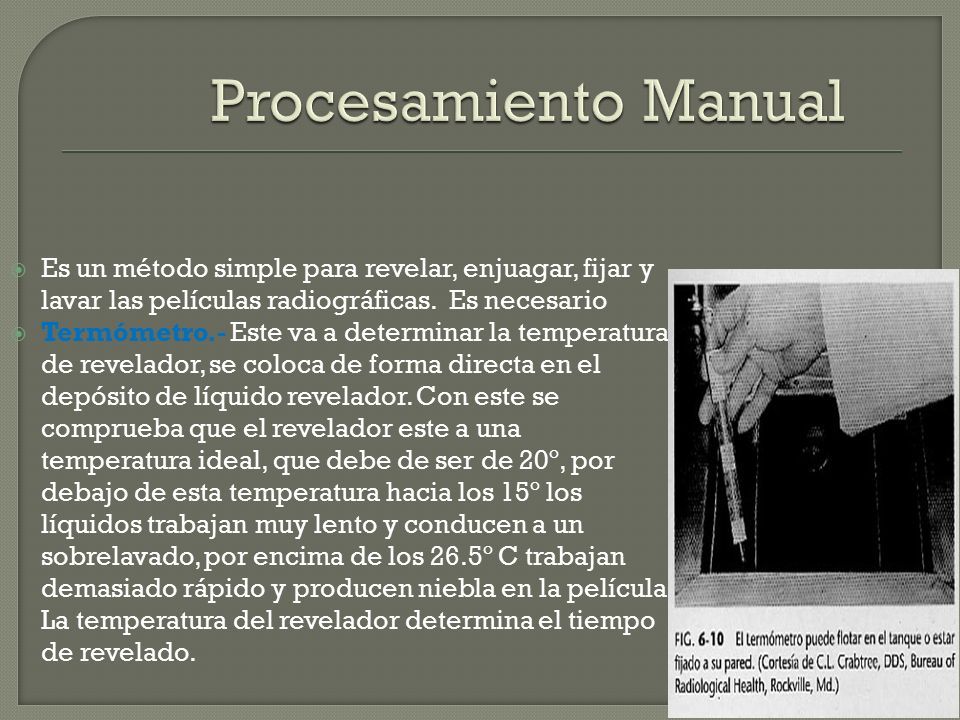

15  Es un método simple para revelar, enjuagar, fijar y lavar las películas radiográficas. Es necesario  Termómetro.- Este va a determinar la temperatura de revelador, se coloca de forma directa en el depósito de líquido revelador. Con este se comprueba que el revelador este a una temperatura ideal, que debe de ser de 20º, por debajo de esta temperatura hacia los 15º los líquidos trabajan muy lento y conducen a un sobrelavado, por encima de los 26.5º C trabajan demasiado rápido y producen niebla en la película. La temperatura del revelador determina el tiempo de revelado.

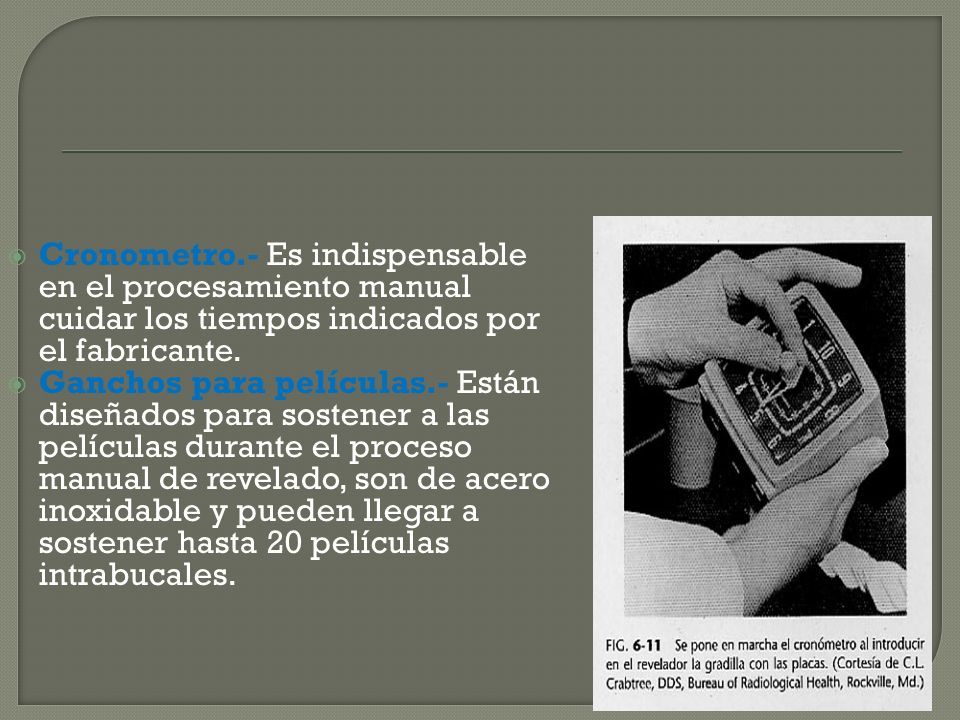

16  Cronometro.- Es indispensable en el procesamiento manual cuidar los tiempos indicados por el fabricante.  Ganchos para películas.- Están diseñados para sostener a las películas durante el proceso manual de revelado, son de acero inoxidable y pueden llegar a sostener hasta 20 películas intrabucales.

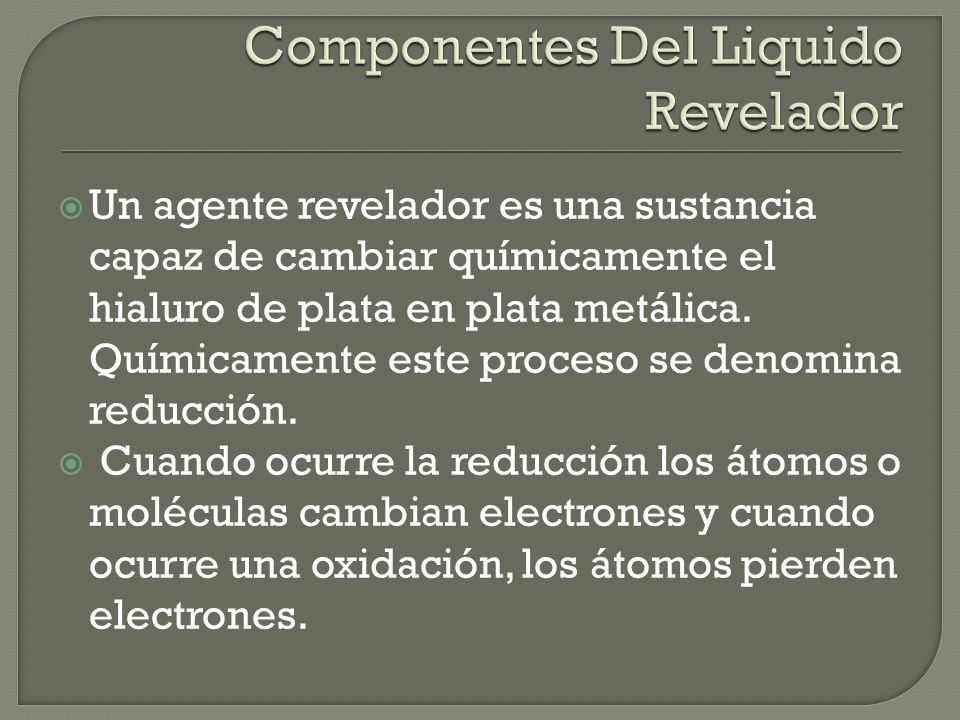

17  Un agente revelador es una sustancia capaz de cambiar químicamente el hialuro de plata en plata metálica. Químicamente este proceso se denomina reducción.  Cuando ocurre la reducción los átomos o moléculas cambian electrones y cuando ocurre una oxidación, los átomos pierden electrones.

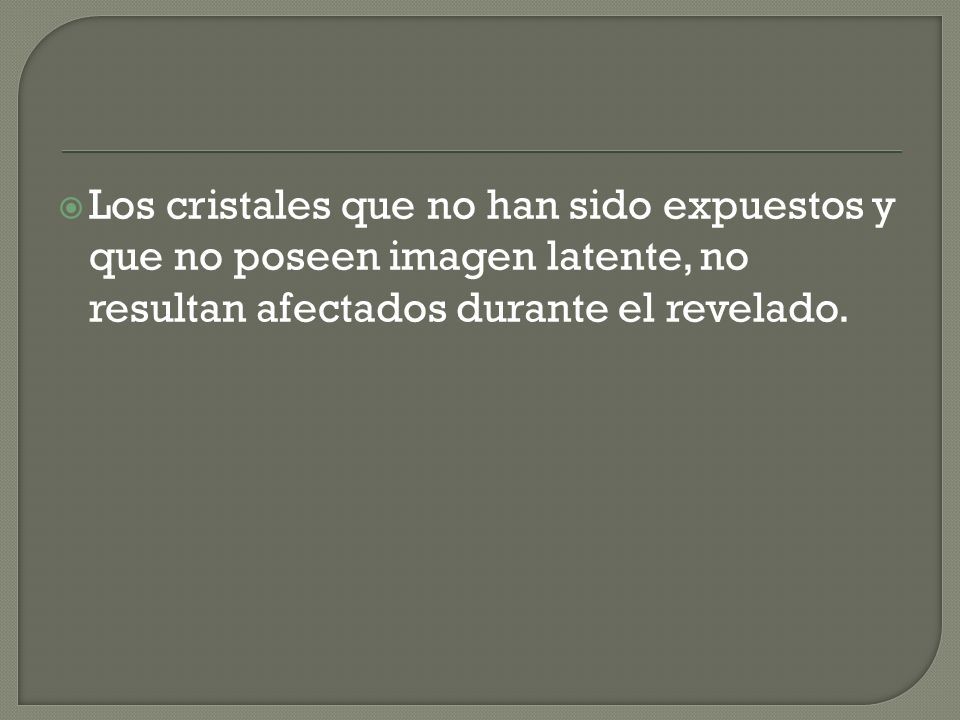

18  Los cristales que no han sido expuestos y que no poseen imagen latente, no resultan afectados durante el revelado.

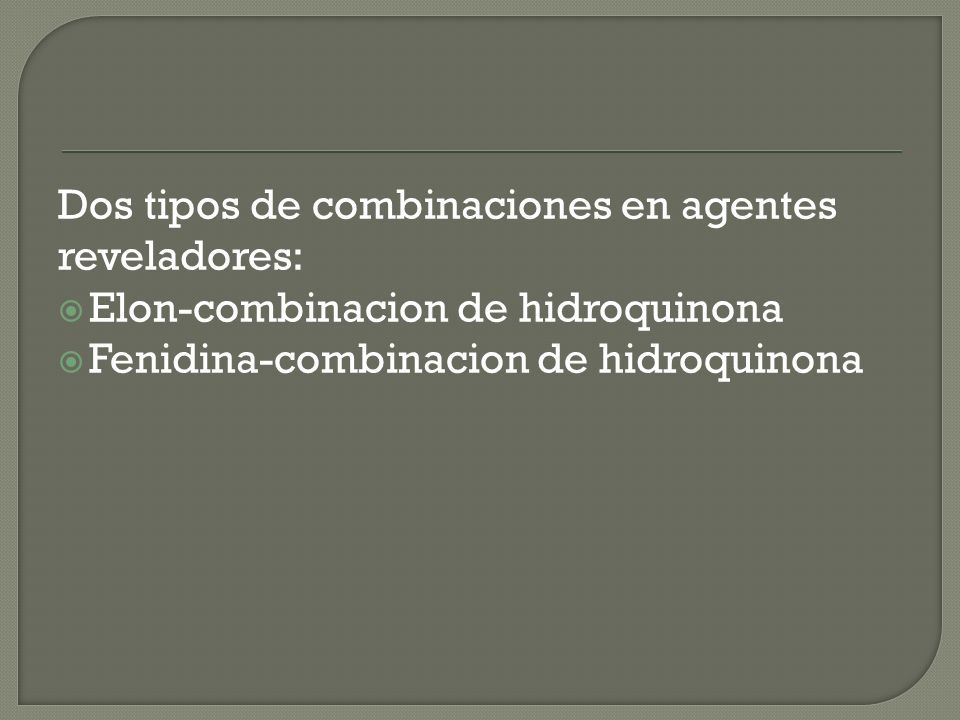

19 Dos tipos de combinaciones en agentes reveladores:  Elon-combinacion de hidroquinona  Fenidina-combinacion de hidroquinona

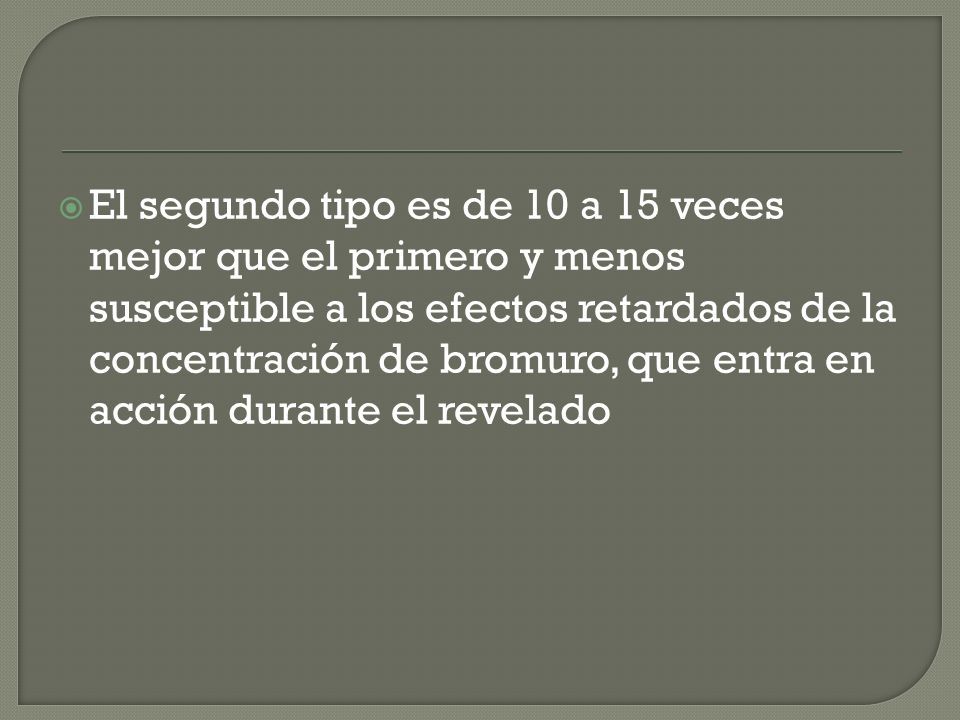

20  El segundo tipo es de 10 a 15 veces mejor que el primero y menos susceptible a los efectos retardados de la concentración de bromuro, que entra en acción durante el revelado

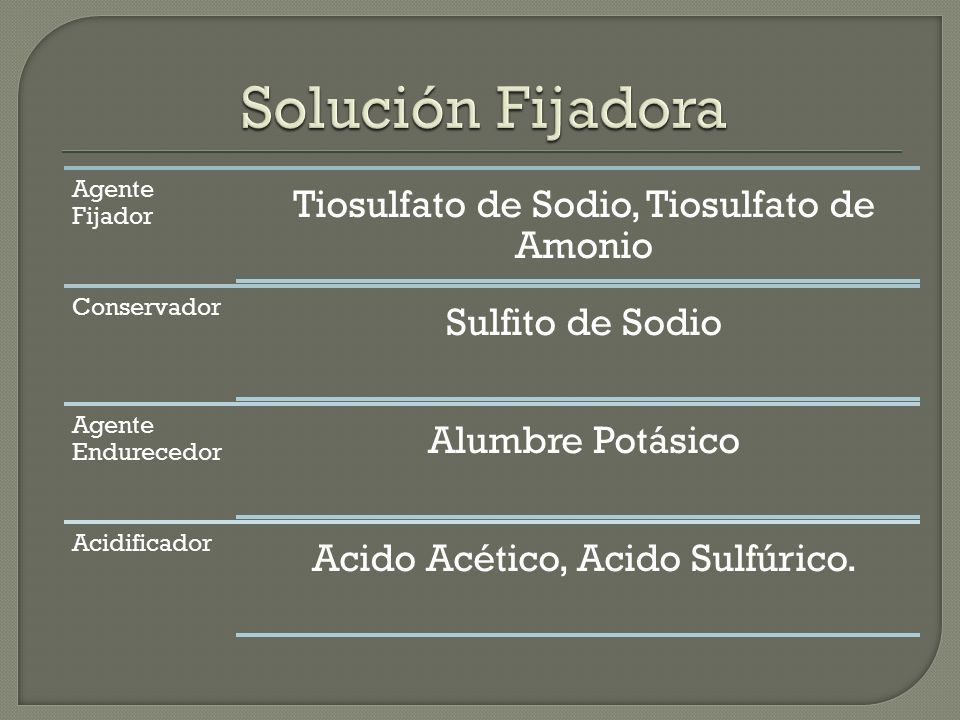

21 Agente Fijador Tiosulfato de Sodio, Tiosulfato de Amonio Conservador Sulfito de Sodio Agente Endurecedor Alumbre Potásico Acidificador Acido Acético, Acido Sulfúrico.

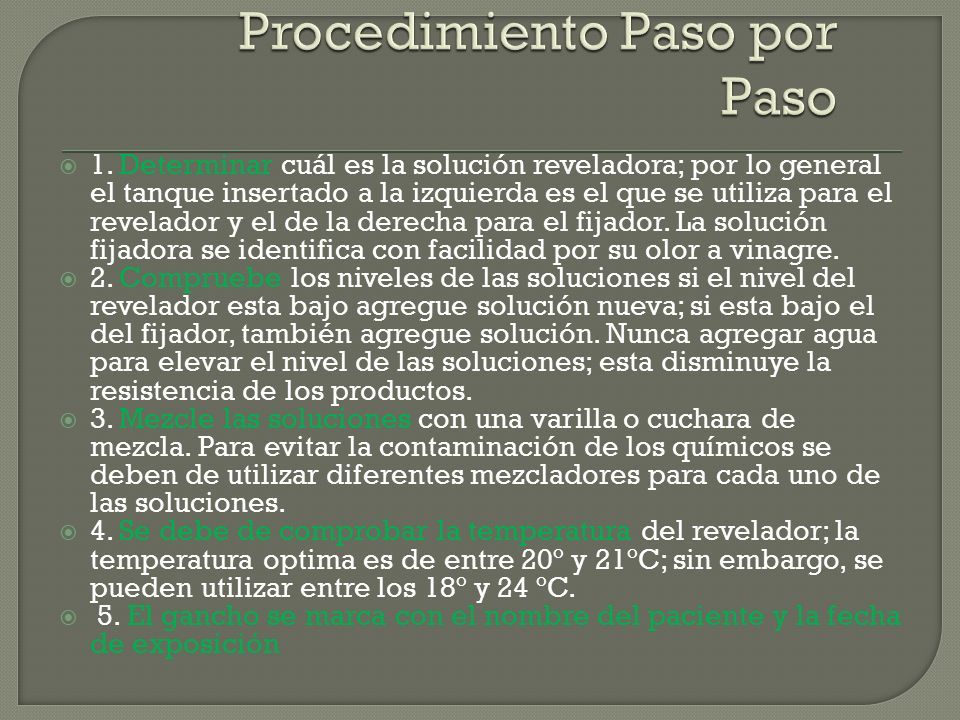

22  1. Determinar cuál es la solución reveladora; por lo general el tanque insertado a la izquierda es el que se utiliza para el revelador y el de la derecha para el fijador. La solución fijadora se identifica con facilidad por su olor a vinagre.  2. Compruebe los niveles de las soluciones si el nivel del revelador esta bajo agregue solución nueva; si esta bajo el del fijador, también agregue solución. Nunca agregar agua para elevar el nivel de las soluciones; esta disminuye la resistencia de los productos.  3. Mezcle las soluciones con una varilla o cuchara de mezcla. Para evitar la contaminación de los químicos se deben de utilizar diferentes mezcladores para cada uno de las soluciones.  4. Se debe de comprobar la temperatura del revelador; la temperatura optima es de entre 20º y 21ºC; sin embargo, se pueden utilizar entre los 18º y 24 ºC.  5. El gancho se marca con el nombre del paciente y la fecha de exposición

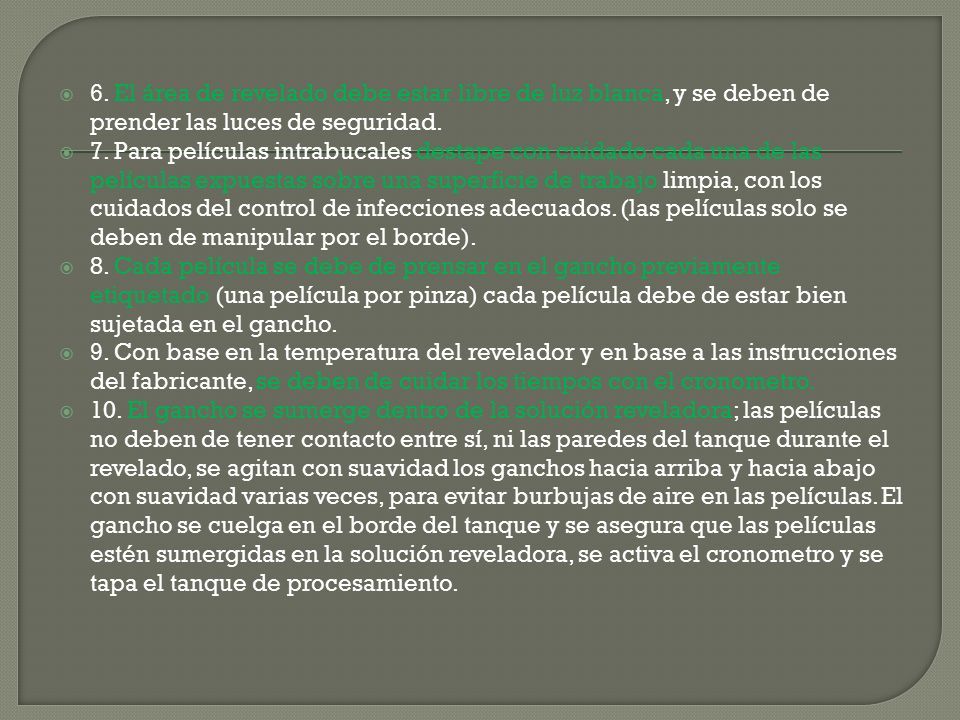

23  6. El área de revelado debe estar libre de luz blanca, y se deben de prender las luces de seguridad.  7. Para películas intrabucales destape con cuidado cada una de las películas expuestas sobre una superficie de trabajo limpia, con los cuidados del control de infecciones adecuados. (las películas solo se deben de manipular por el borde).  8. Cada película se debe de prensar en el gancho previamente etiquetado (una película por pinza) cada película debe de estar bien sujetada en el gancho.  9. Con base en la temperatura del revelador y en base a las instrucciones del fabricante, se deben de cuidar los tiempos con el cronometro.  10. El gancho se sumerge dentro de la solución reveladora; las películas no deben de tener contacto entre sí, ni las paredes del tanque durante el revelado, se agitan con suavidad los ganchos hacia arriba y hacia abajo con suavidad varias veces, para evitar burbujas de aire en las películas. El gancho se cuelga en el borde del tanque y se asegura que las películas estén sumergidas en la solución reveladora, se activa el cronometro y se tapa el tanque de procesamiento.

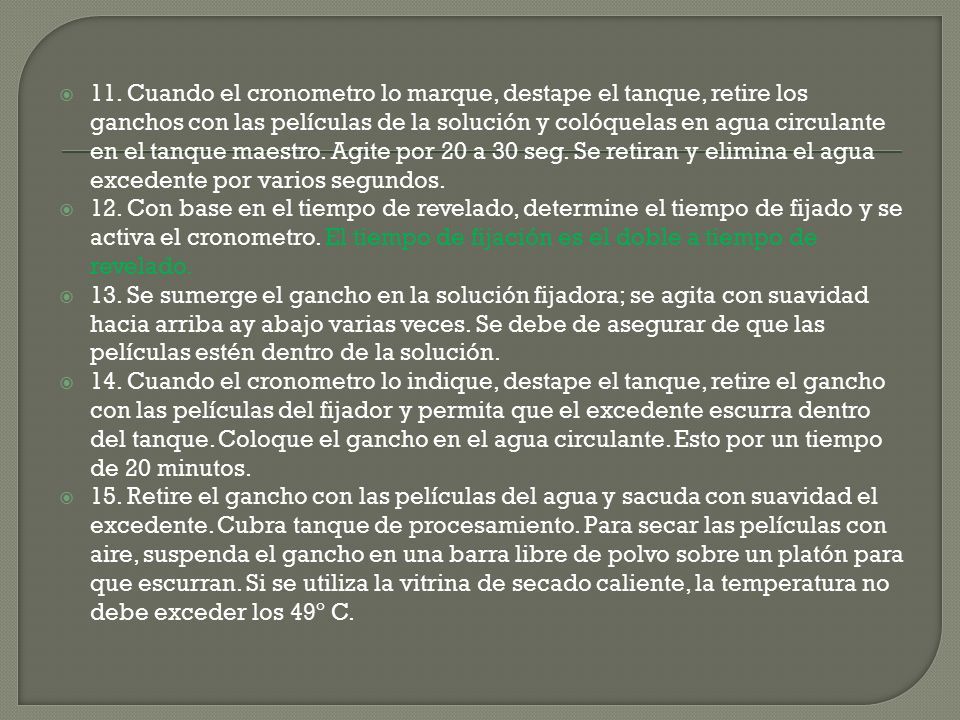

24  11. Cuando el cronometro lo marque, destape el tanque, retire los ganchos con las películas de la solución y colóquelas en agua circulante en el tanque maestro. Agite por 20 a 30 seg. Se retiran y elimina el agua excedente por varios segundos.  12. Con base en el tiempo de revelado, determine el tiempo de fijado y se activa el cronometro. El tiempo de fijación es el doble a tiempo de revelado.  13. Se sumerge el gancho en la solución fijadora; se agita con suavidad hacia arriba ay abajo varias veces. Se debe de asegurar de que las películas estén dentro de la solución.  14. Cuando el cronometro lo indique, destape el tanque, retire el gancho con las películas del fijador y permita que el excedente escurra dentro del tanque. Coloque el gancho en el agua circulante. Esto por un tiempo de 20 minutos.  15. Retire el gancho con las películas del agua y sacuda con suavidad el excedente. Cubra tanque de procesamiento. Para secar las películas con aire, suspenda el gancho en una barra libre de polvo sobre un platón para que escurran. Si se utiliza la vitrina de secado caliente, la temperatura no debe exceder los 49º C.

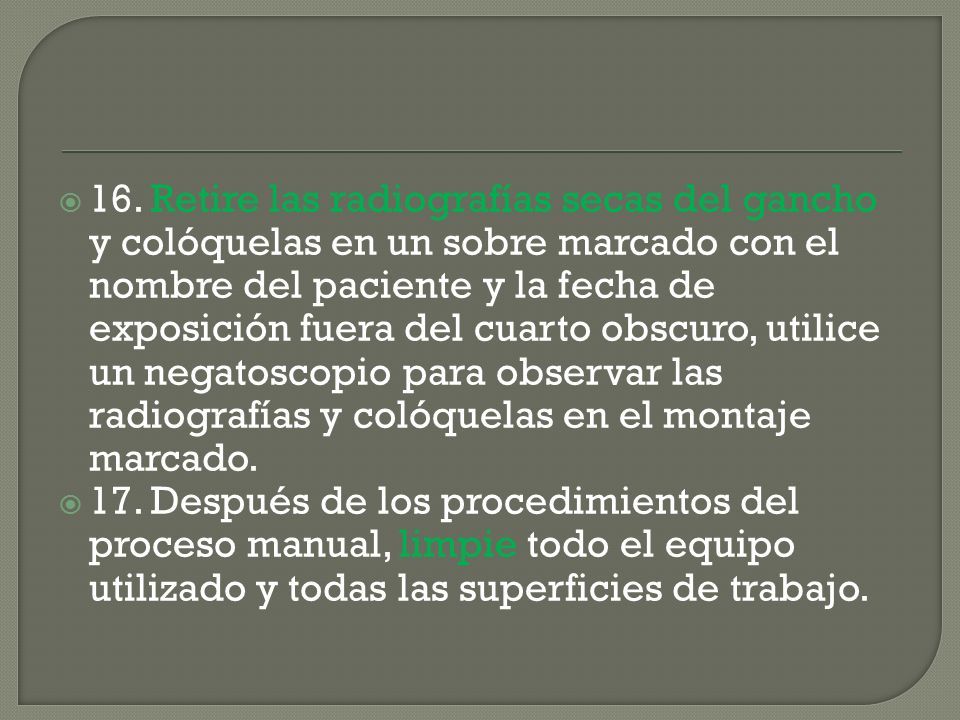

25  16. Retire las radiografías secas del gancho y colóquelas en un sobre marcado con el nombre del paciente y la fecha de exposición fuera del cuarto obscuro, utilice un negatoscopio para observar las radiografías y colóquelas en el montaje marcado.  17. Después de los procedimientos del proceso manual, limpie todo el equipo utilizado y todas las superficies de trabajo.

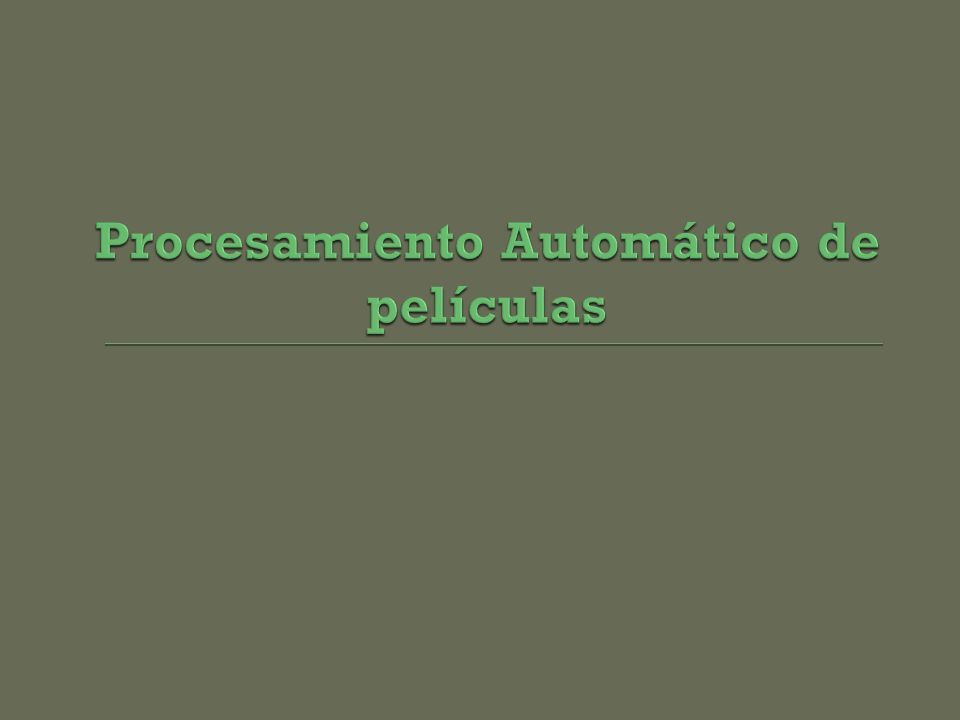

26

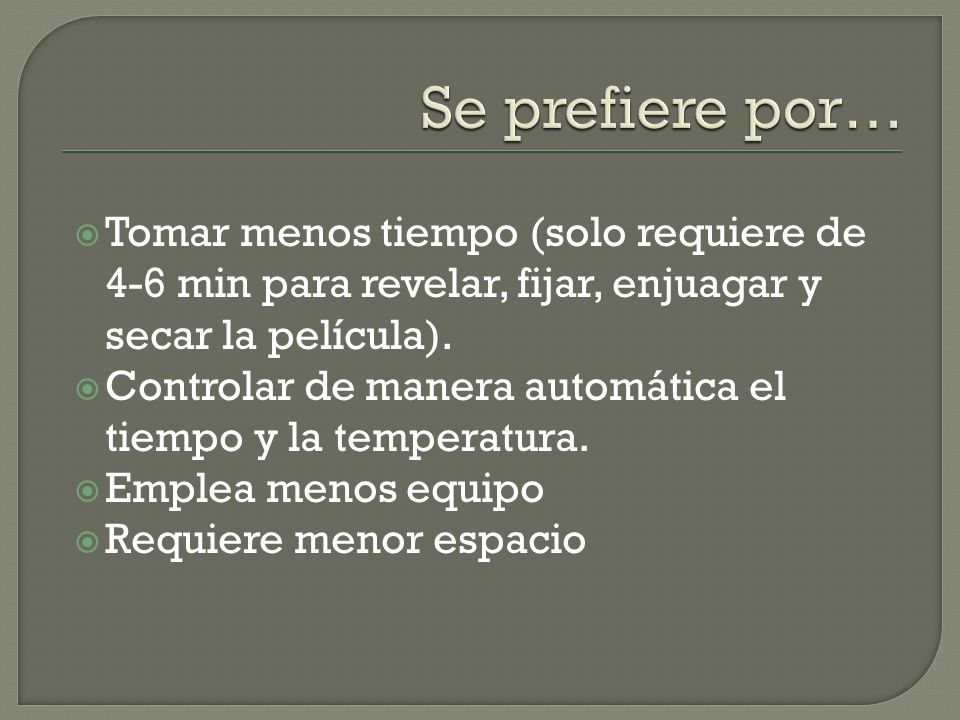

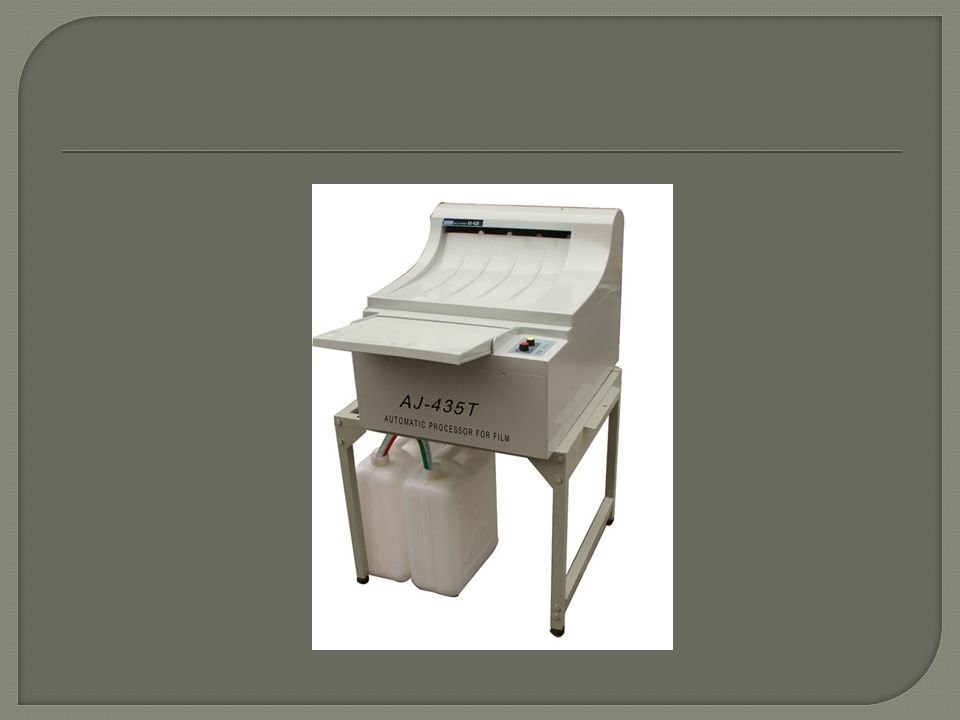

27  Tomar menos tiempo (solo requiere de 4-6 min para revelar, fijar, enjuagar y secar la película).  Controlar de manera automática el tiempo y la temperatura.  Emplea menos equipo  Requiere menor espacio

28

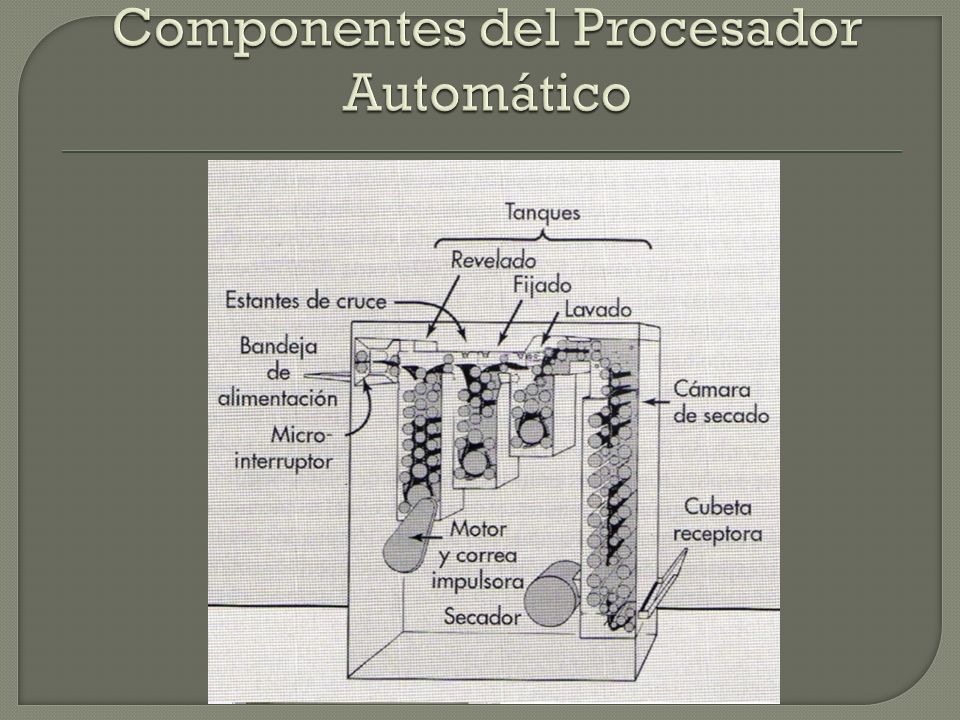

29

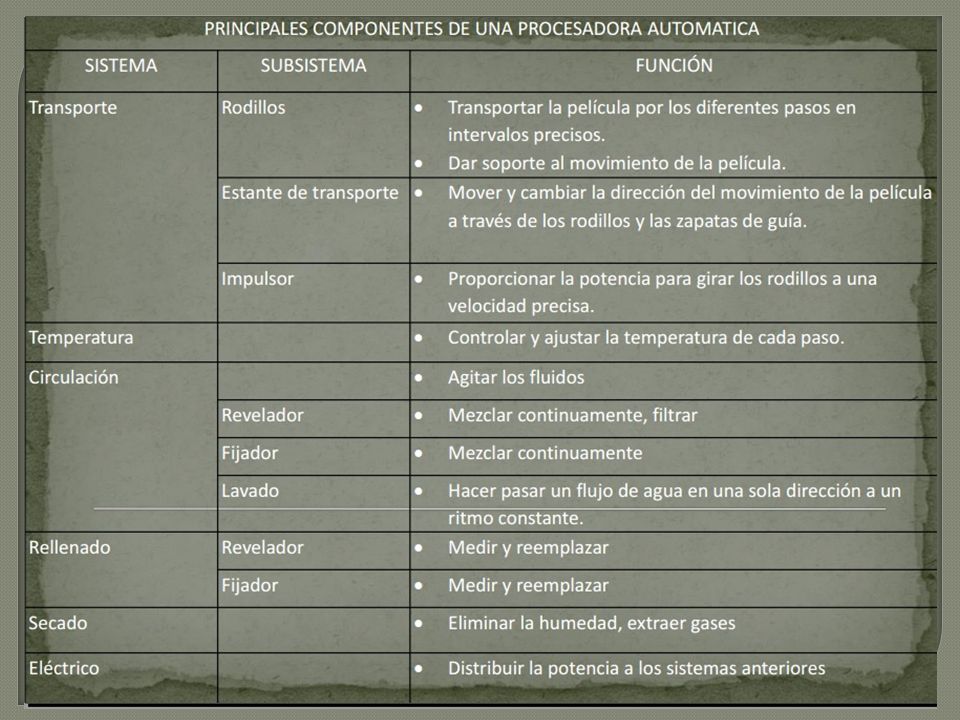

30
