PRINCIPIOS DE CIZALLADO Es el proceso donde las piezas se separan cuando aplicamos a la chapa fuerzas iguales, pero en sentido opuesto, en la imagen se.

Presentación del tema: "PRINCIPIOS DE CIZALLADO Es el proceso donde las piezas se separan cuando aplicamos a la chapa fuerzas iguales, pero en sentido opuesto, en la imagen se."— Transcripción de la presentación:

1 PRINCIPIOS DE CIZALLADO Es el proceso donde las piezas se separan cuando aplicamos a la chapa fuerzas iguales, pero en sentido opuesto, en la imagen se puede apreciar el efecto sobre las chapas a cortar.

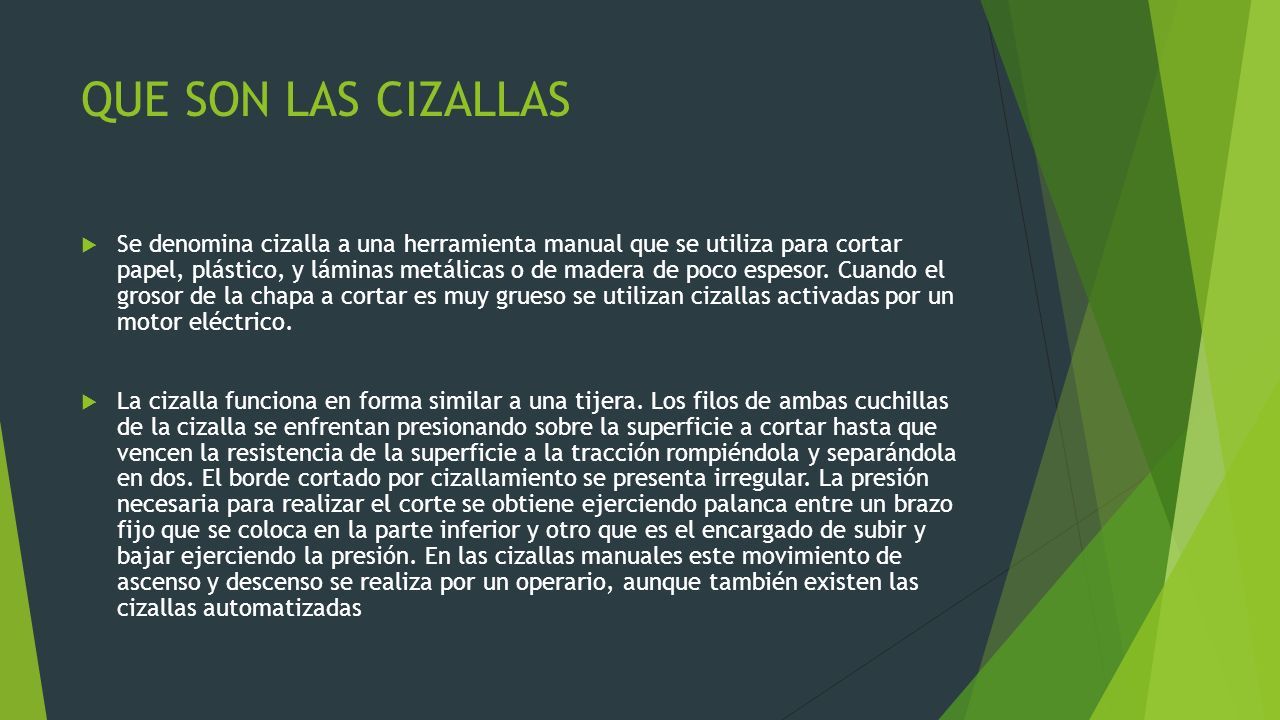

2 QUE SON LAS CIZALLAS  Se denomina cizalla a una herramienta manual que se utiliza para cortar papel, plástico, y láminas metálicas o de madera de poco espesor. Cuando el grosor de la chapa a cortar es muy grueso se utilizan cizallas activadas por un motor eléctrico.  La cizalla funciona en forma similar a una tijera. Los filos de ambas cuchillas de la cizalla se enfrentan presionando sobre la superficie a cortar hasta que vencen la resistencia de la superficie a la tracción rompiéndola y separándola en dos. El borde cortado por cizallamiento se presenta irregular. La presión necesaria para realizar el corte se obtiene ejerciendo palanca entre un brazo fijo que se coloca en la parte inferior y otro que es el encargado de subir y bajar ejerciendo la presión. En las cizallas manuales este movimiento de ascenso y descenso se realiza por un operario, aunque también existen las cizallas automatizadas

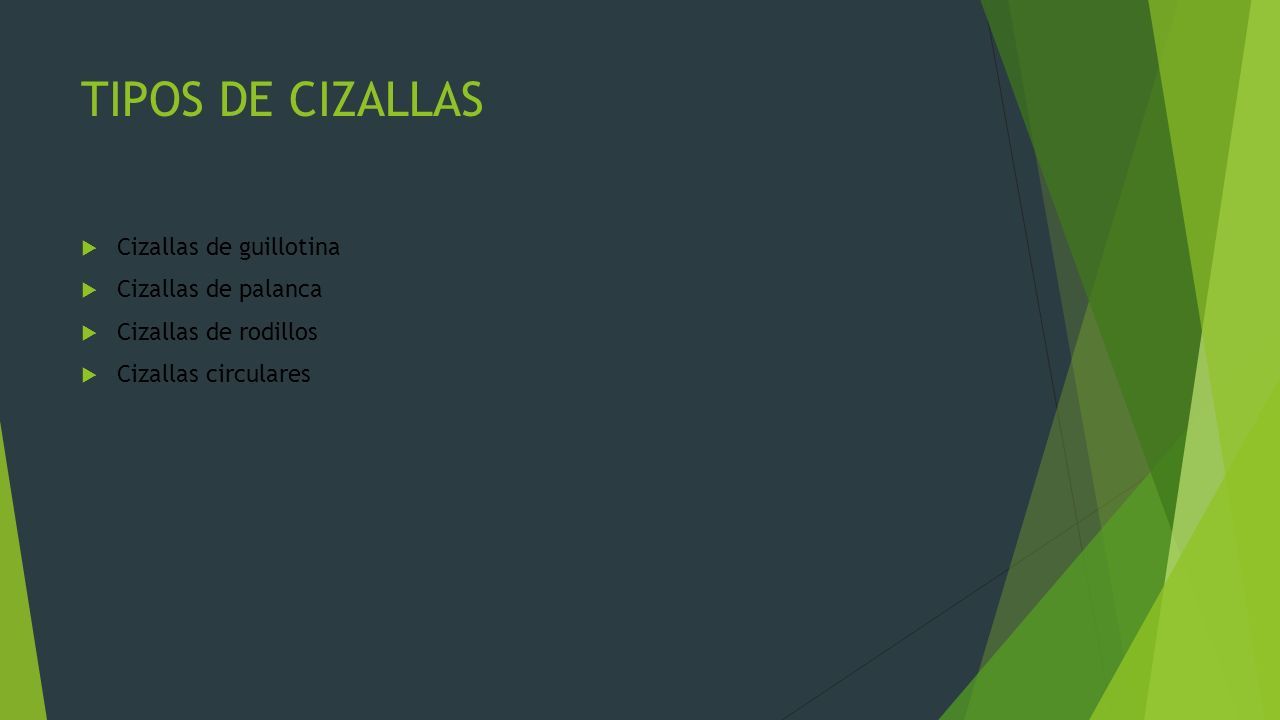

3 TIPOS DE CIZALLAS  Cizallas de guillotina  Cizallas de palanca  Cizallas de rodillos  Cizallas circulares

4 CIZALLADE GUILLOTINA  Las cizallas de guillotina son las más empleadas para el corte de metales y otros materiales en láminas. Existen:  Cizallas mecánicas  Cizallas hidráulicas

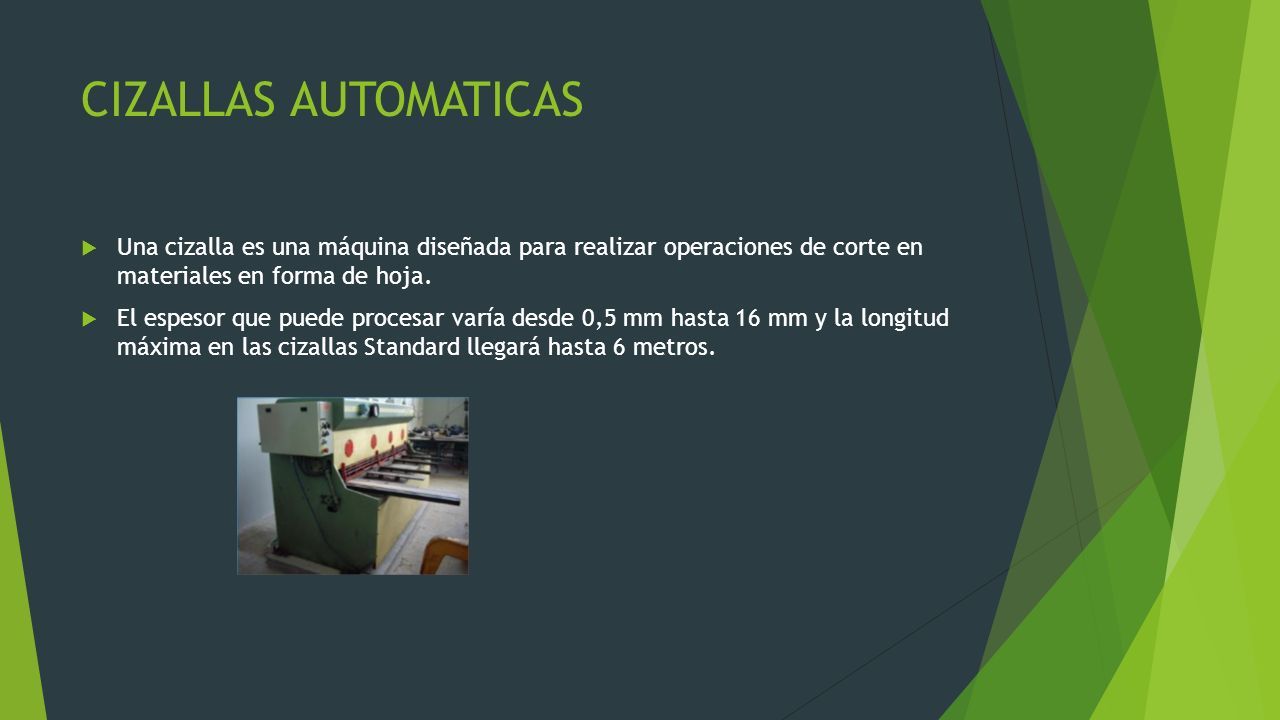

5 CIZALLAS AUTOMATICAS  Una cizalla es una máquina diseñada para realizar operaciones de corte en materiales en forma de hoja.  El espesor que puede procesar varía desde 0,5 mm hasta 16 mm y la longitud máxima en las cizallas Standard llegará hasta 6 metros.

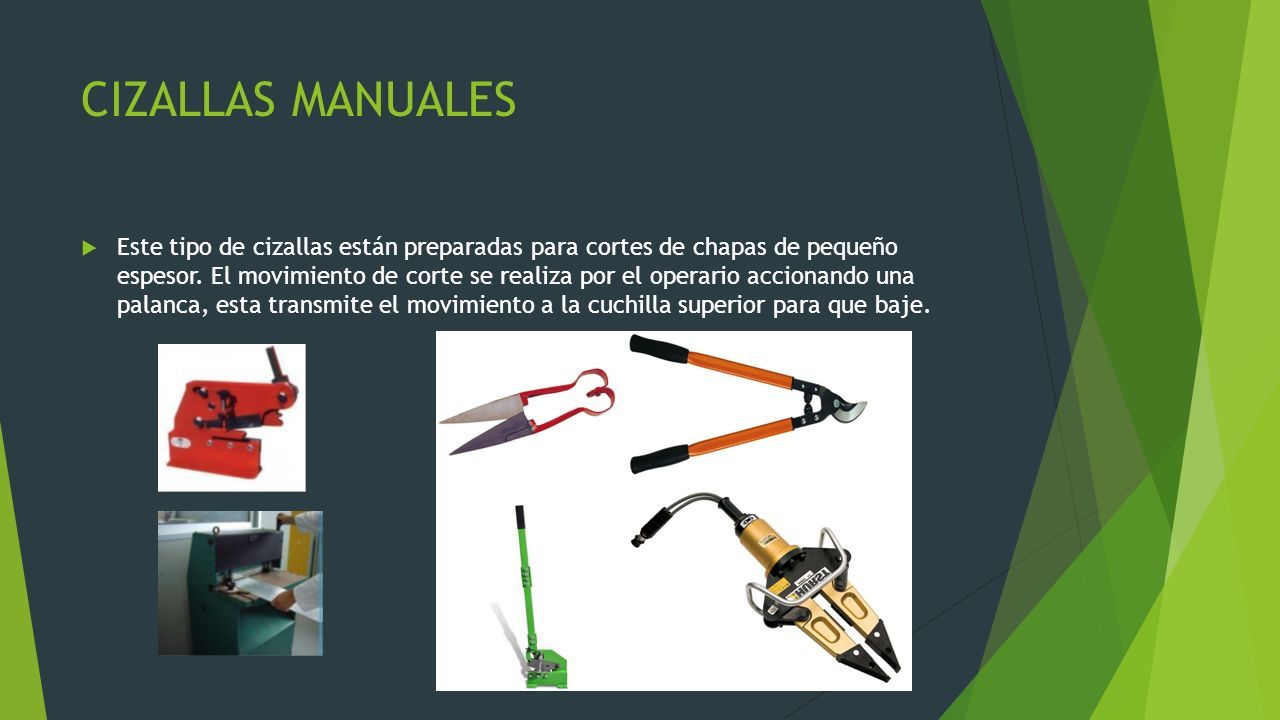

6 CIZALLAS MANUALES  Este tipo de cizallas están preparadas para cortes de chapas de pequeño espesor. El movimiento de corte se realiza por el operario accionando una palanca, esta transmite el movimiento a la cuchilla superior para que baje.

7

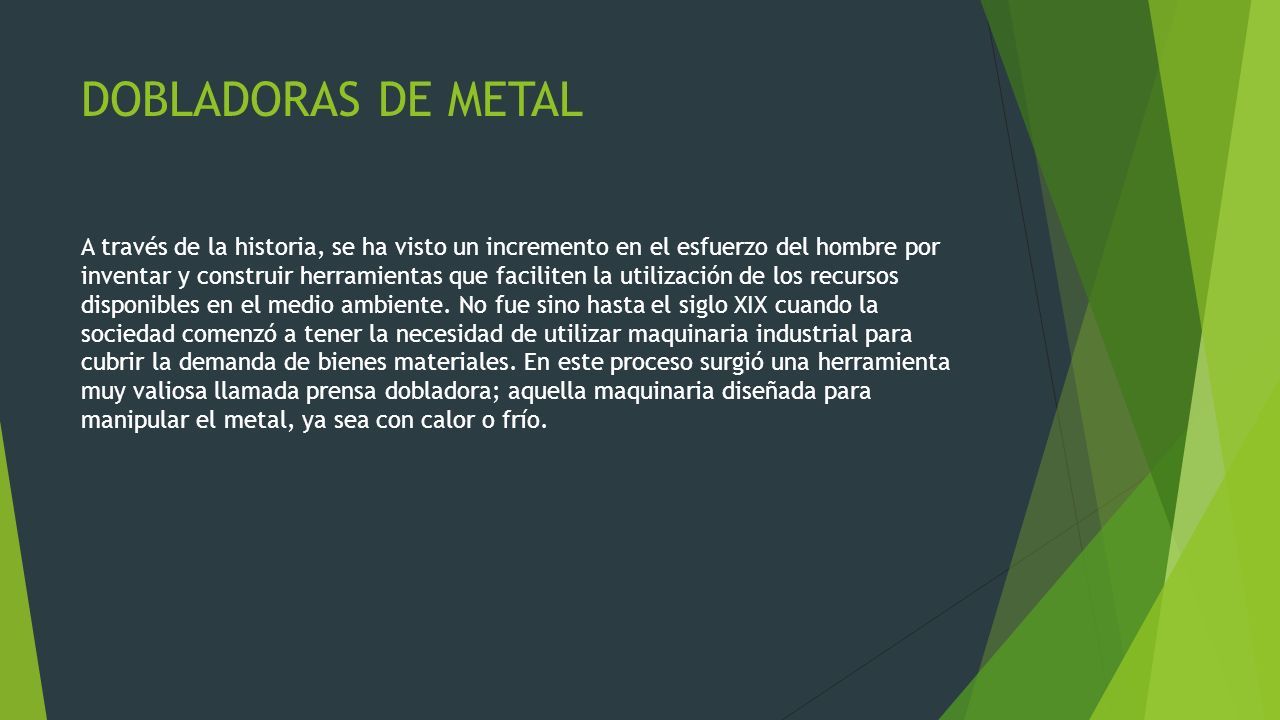

8 DOBLADORAS DE METAL A través de la historia, se ha visto un incremento en el esfuerzo del hombre por inventar y construir herramientas que faciliten la utilización de los recursos disponibles en el medio ambiente. No fue sino hasta el siglo XIX cuando la sociedad comenzó a tener la necesidad de utilizar maquinaria industrial para cubrir la demanda de bienes materiales. En este proceso surgió una herramienta muy valiosa llamada prensa dobladora; aquella maquinaria diseñada para manipular el metal, ya sea con calor o frío.

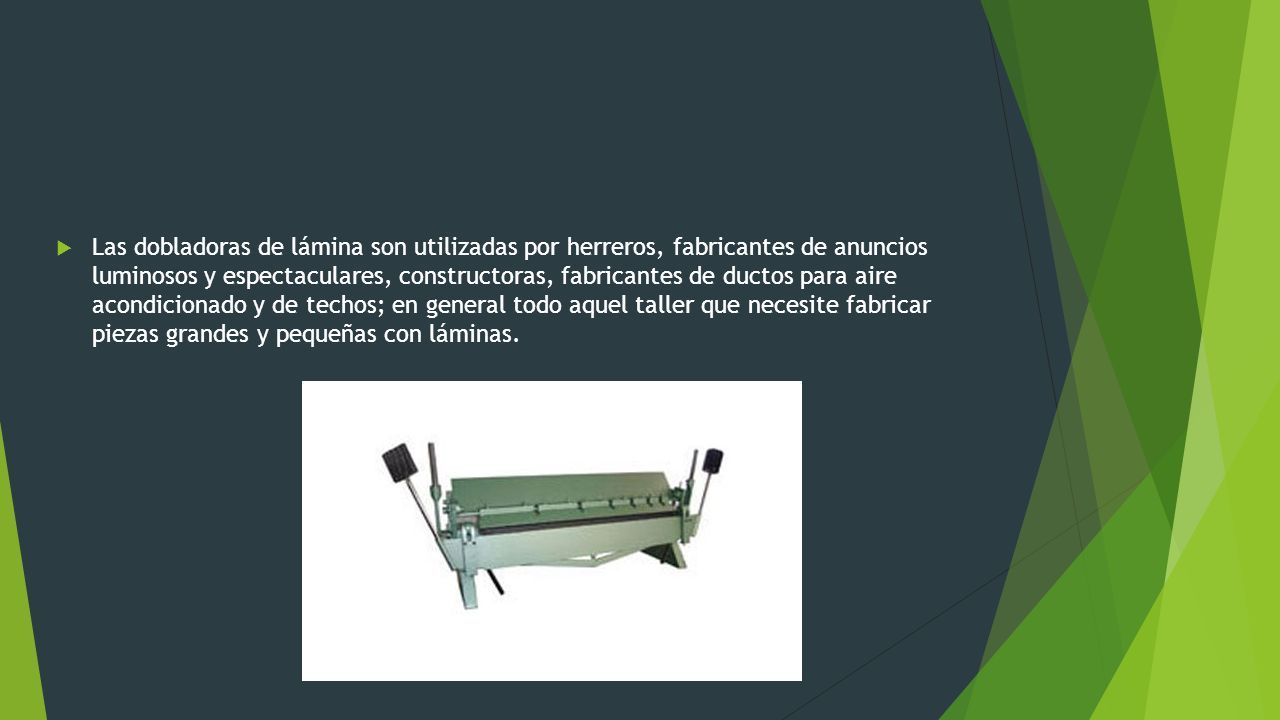

9  Las dobladoras de lámina son utilizadas por herreros, fabricantes de anuncios luminosos y espectaculares, constructoras, fabricantes de ductos para aire acondicionado y de techos; en general todo aquel taller que necesite fabricar piezas grandes y pequeñas con láminas.

10

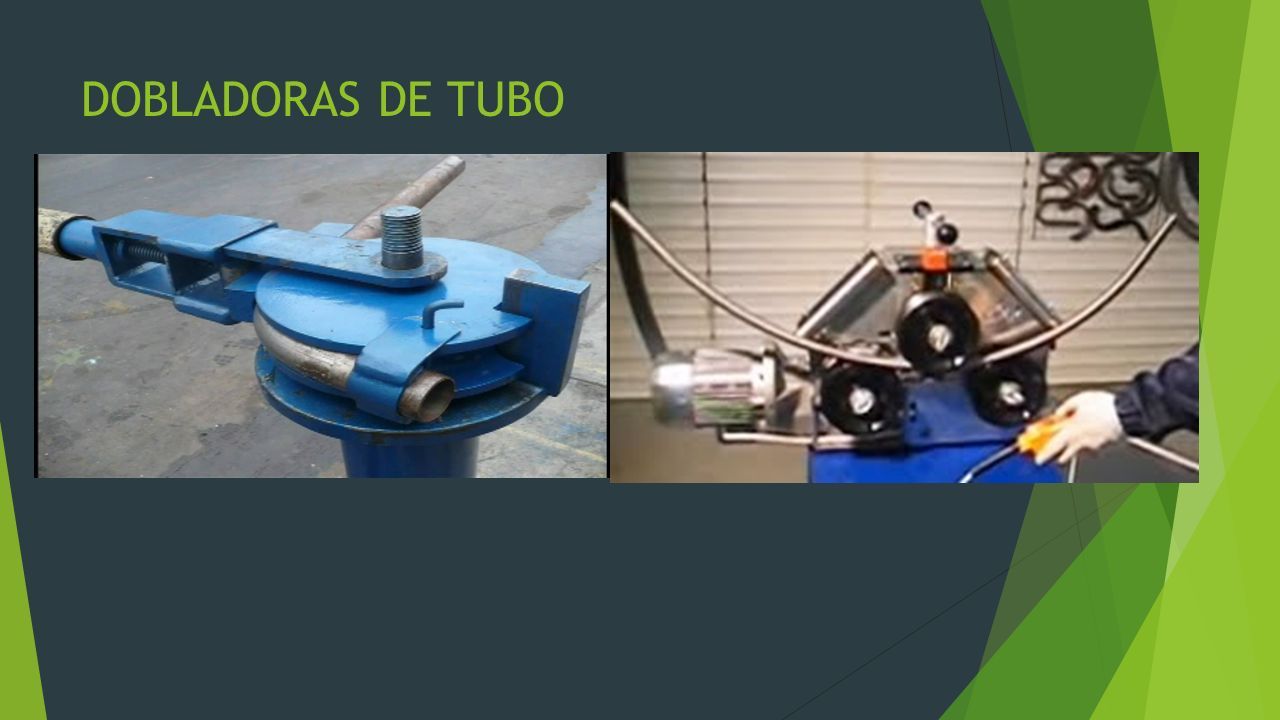

11 DOBLADORAS DE TUBO

12
