1 MAQUINAS HERRAMIENTAS

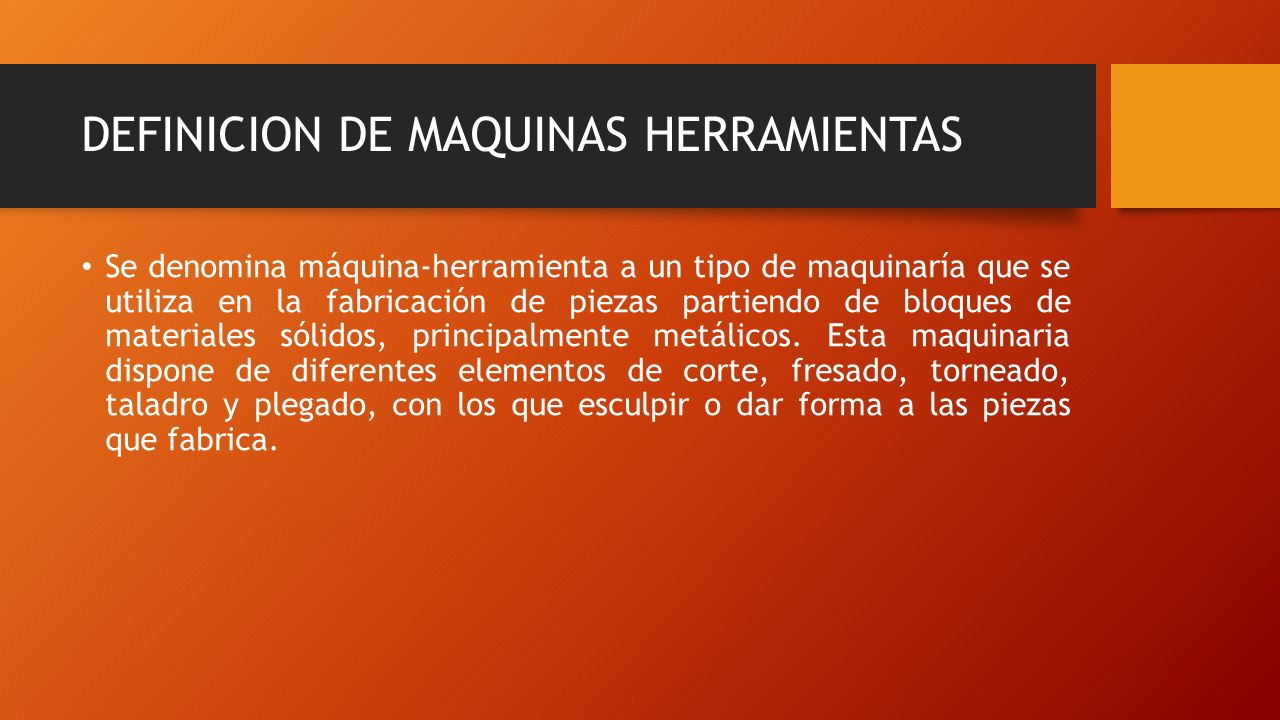

2 DEFINICION DE MAQUINAS HERRAMIENTAS Se denomina máquina-herramienta a un tipo de maquinaría que se utiliza en la fabricación de piezas partiendo de bloques de materiales sólidos, principalmente metálicos. Esta maquinaria dispone de diferentes elementos de corte, fresado, torneado, taladro y plegado, con los que esculpir o dar forma a las piezas que fabrica.

3 Tipos de máquinas herramientas De desbaste o desbastadoras, que dan forma a la pieza por arranque de viruta. Prensas, que dan forma a las piezas mediante el corte, el prensado o el estirado. Especiales, que dan forma a la pieza mediante técnicas diferentes, como por ejemplo, láser, electroerosión, ultrasonido, plasma, etc.

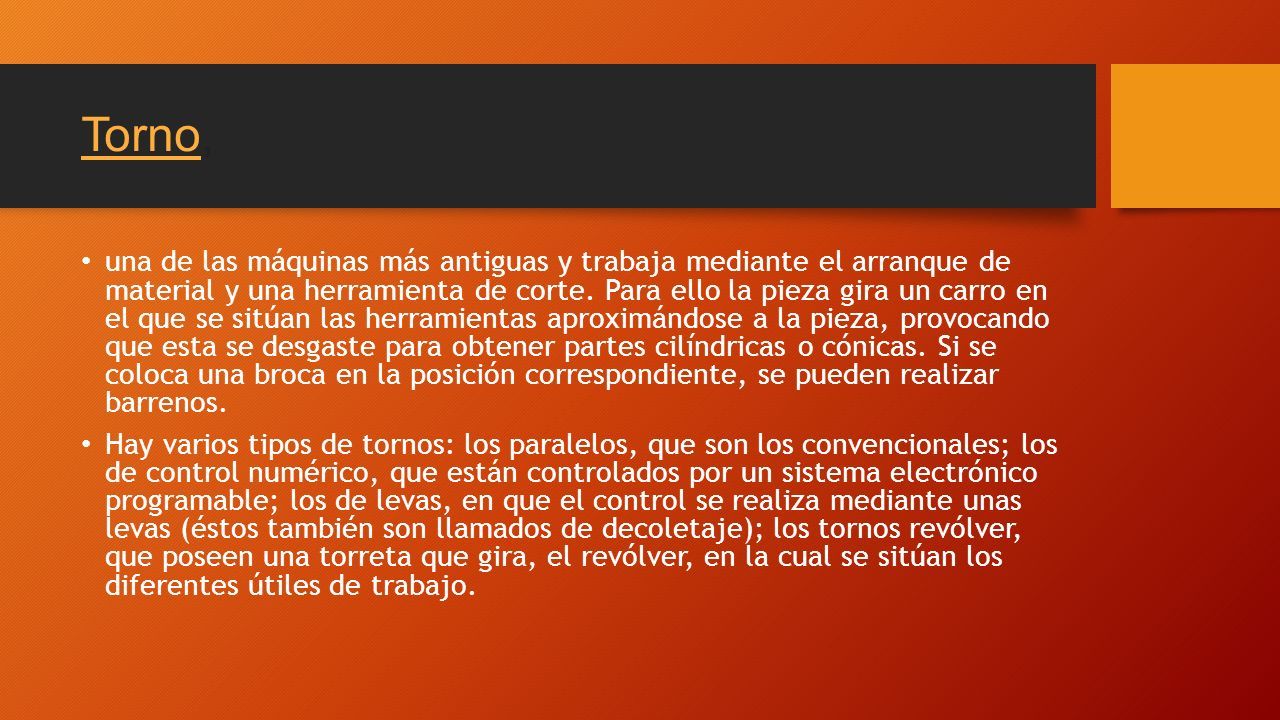

4 TornoTorno, una de las máquinas más antiguas y trabaja mediante el arranque de material y una herramienta de corte. Para ello la pieza gira un carro en el que se sitúan las herramientas aproximándose a la pieza, provocando que esta se desgaste para obtener partes cilíndricas o cónicas. Si se coloca una broca en la posición correspondiente, se pueden realizar barrenos. Hay varios tipos de tornos: los paralelos, que son los convencionales; los de control numérico, que están controlados por un sistema electrónico programable; los de levas, en que el control se realiza mediante unas levas (éstos también son llamados de decoletaje); los tornos revólver, que poseen una torreta que gira, el revólver, en la cual se sitúan los diferentes útiles de trabajo.

5

6

7

8

9

10
