1 UNIVERSIDAD TECNOLÓGICA DE LOS ANDES ESCUELA PROFESIONAL DE INGENIERÍA CIVIL COMPACTACIÓN EN LABORATORIO

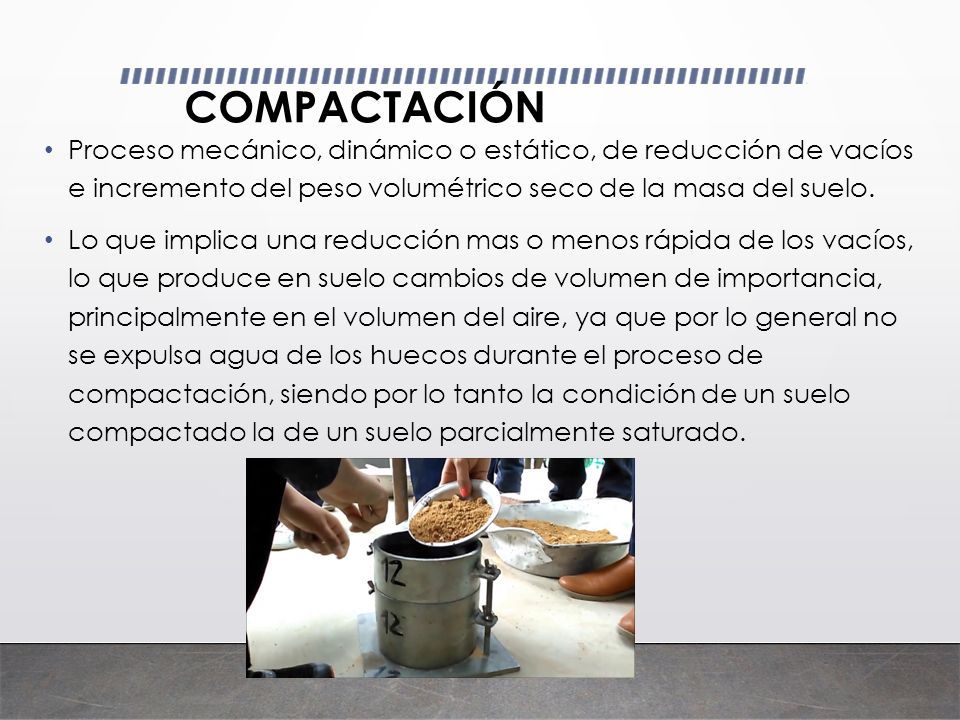

2 COMPACTACIÓN Proceso mecánico, dinámico o estático, de reducción de vacíos e incremento del peso volumétrico seco de la masa del suelo. Lo que implica una reducción mas o menos rápida de los vacíos, lo que produce en suelo cambios de volumen de importancia, principalmente en el volumen del aire, ya que por lo general no se expulsa agua de los huecos durante el proceso de compactación, siendo por lo tanto la condición de un suelo compactado la de un suelo parcialmente saturado.

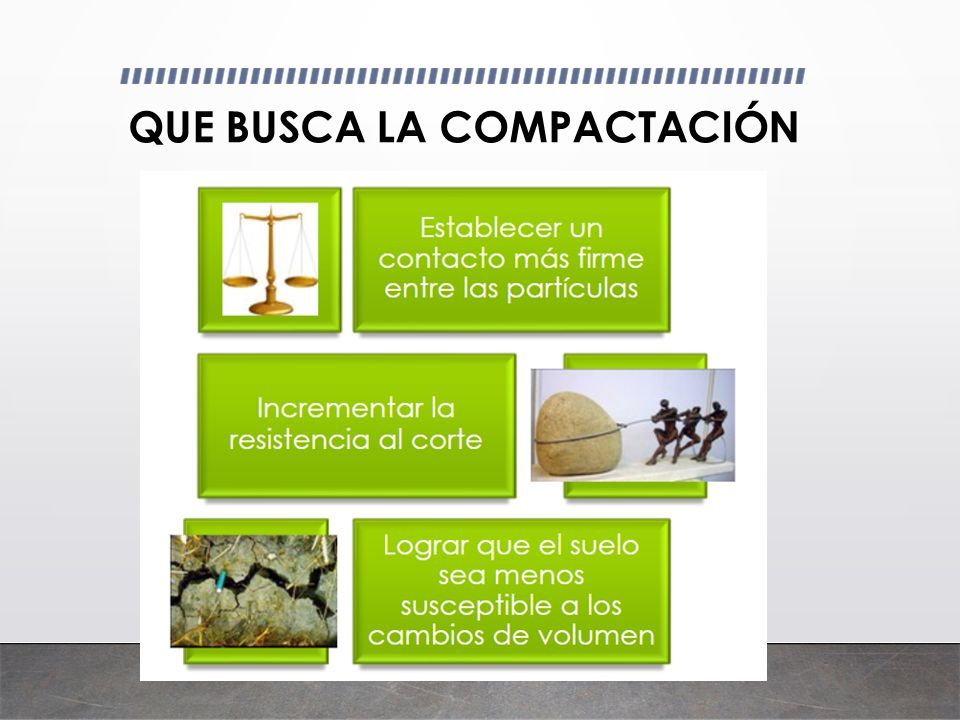

3 QUE BUSCA LA COMPACTACIÓN

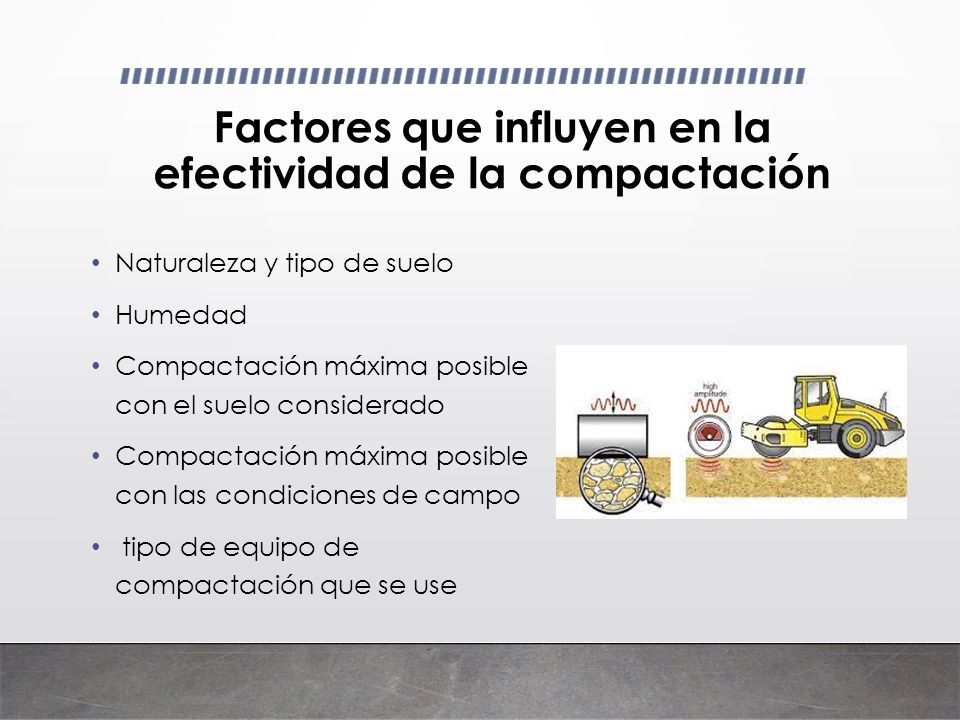

4 Factores que influyen en la efectividad de la compactación Naturaleza y tipo de suelo Humedad Compactación máxima posible con el suelo considerado Compactación máxima posible con las condiciones de campo tipo de equipo de compactación que se use

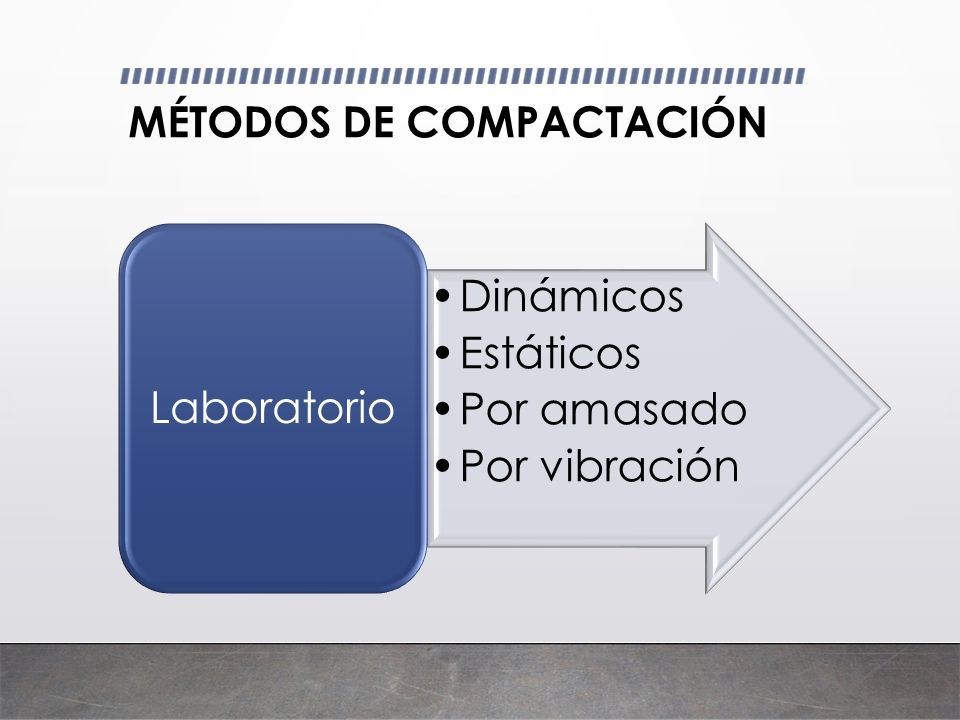

5 MÉTODOS DE COMPACTACIÓN Dinámicos Estáticos Por amasado Por vibración Laboratorio

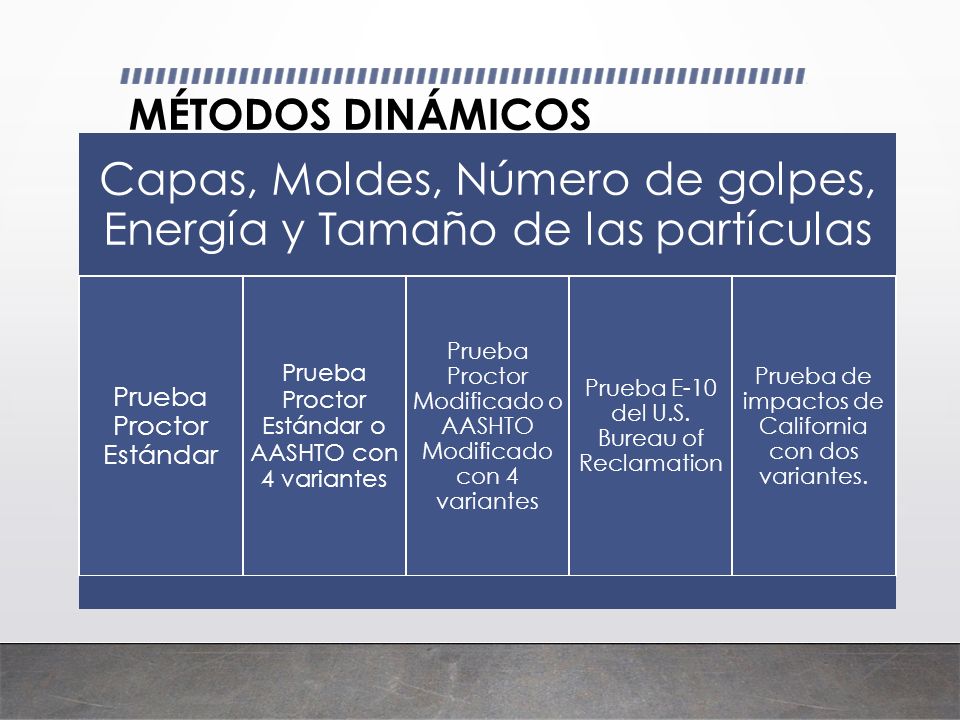

6 MÉTODOS DINÁMICOS Capas, Moldes, Número de golpes, Energía y Tamaño de las partículas Prueba Proctor Estándar Prueba Proctor Estándar o AASHTO con 4 variantes Prueba Proctor Modificado o AASHTO Modificado con 4 variantes Prueba E-10 del U.S. Bureau of Reclamation Prueba de impactos de California con dos variantes.

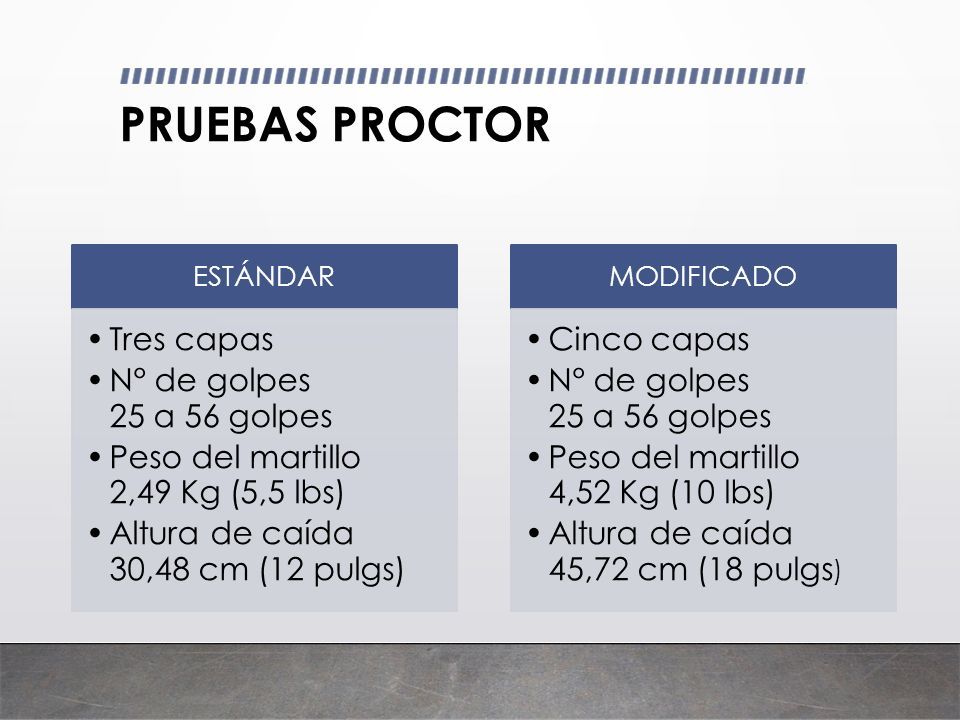

7 PRUEBAS PROCTOR ESTÁNDAR Tres capas N° de golpes 25 a 56 golpes Peso del martillo 2,49 Kg (5,5 lbs) Altura de caída 30,48 cm (12 pulgs) MODIFICADO Cinco capas N° de golpes 25 a 56 golpes Peso del martillo 4,52 Kg (10 lbs) Altura de caída 45,72 cm (18 pulgs )

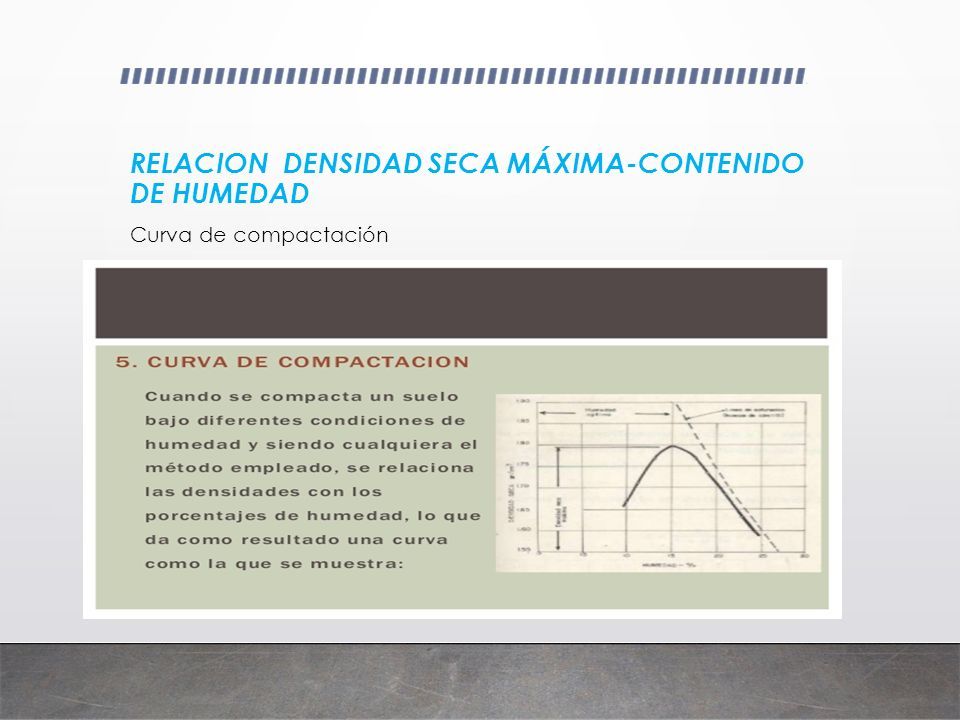

8 RELACION DENSIDAD SECA MÁXIMA-CONTENIDO DE HUMEDAD Curva de compactación

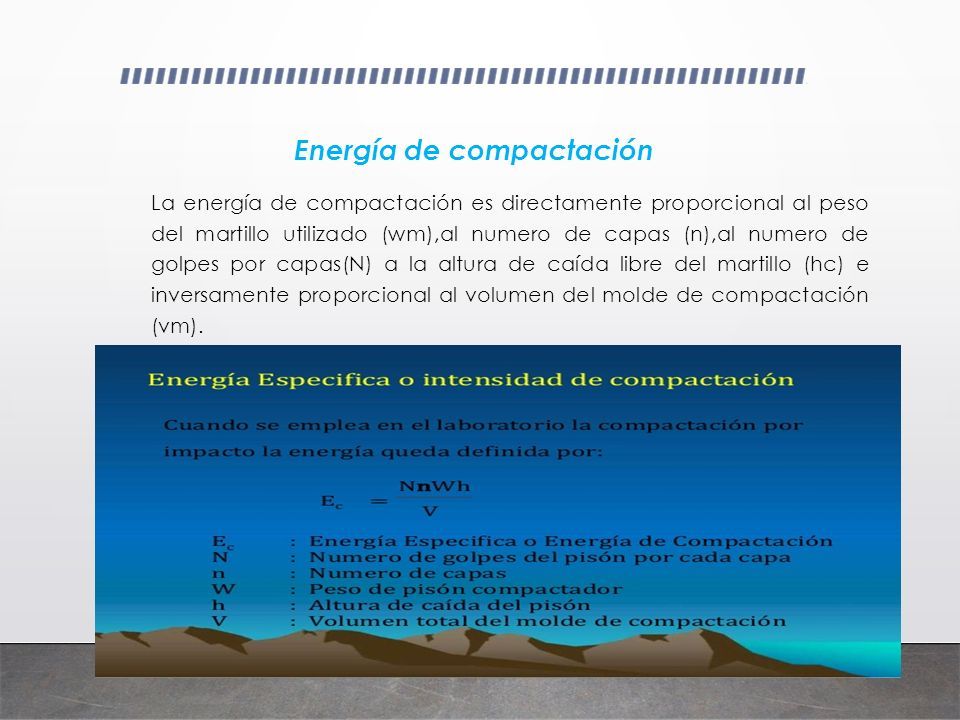

9 Energía de compactación La energía de compactación es directamente proporcional al peso del martillo utilizado (wm),al numero de capas (n),al numero de golpes por capas(N) a la altura de caída libre del martillo (hc) e inversamente proporcional al volumen del molde de compactación (vm).

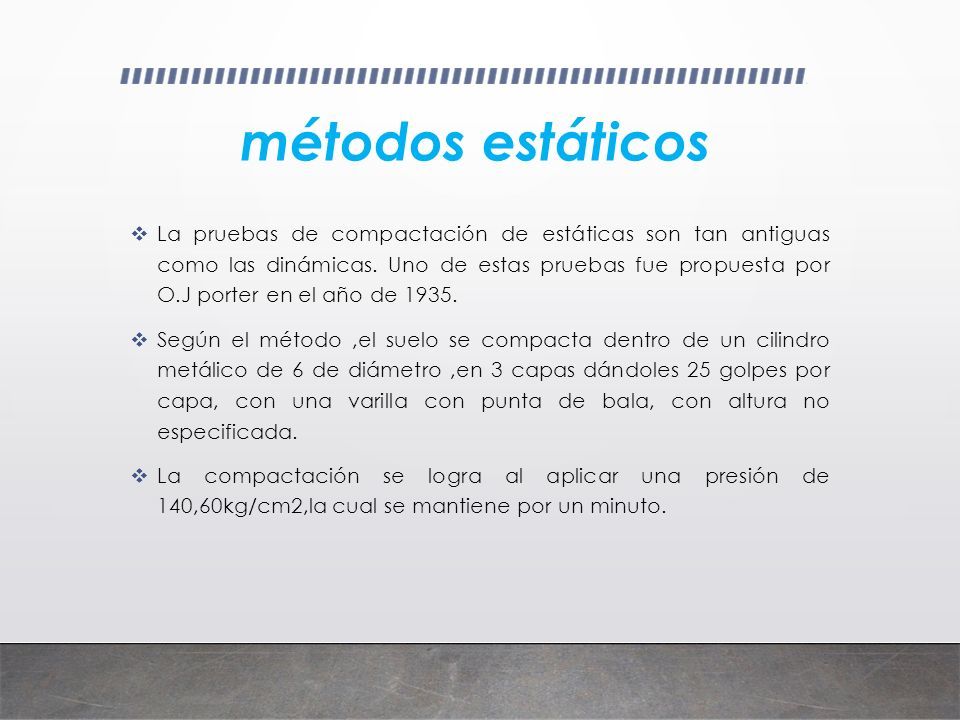

10 métodos estáticos  La pruebas de compactación de estáticas son tan antiguas como las dinámicas. Uno de estas pruebas fue propuesta por O.J porter en el año de 1935.  Según el método,el suelo se compacta dentro de un cilindro metálico de 6 de diámetro,en 3 capas dándoles 25 golpes por capa, con una varilla con punta de bala, con altura no especificada.  La compactación se logra al aplicar una presión de 140,60kg/cm2,la cual se mantiene por un minuto.

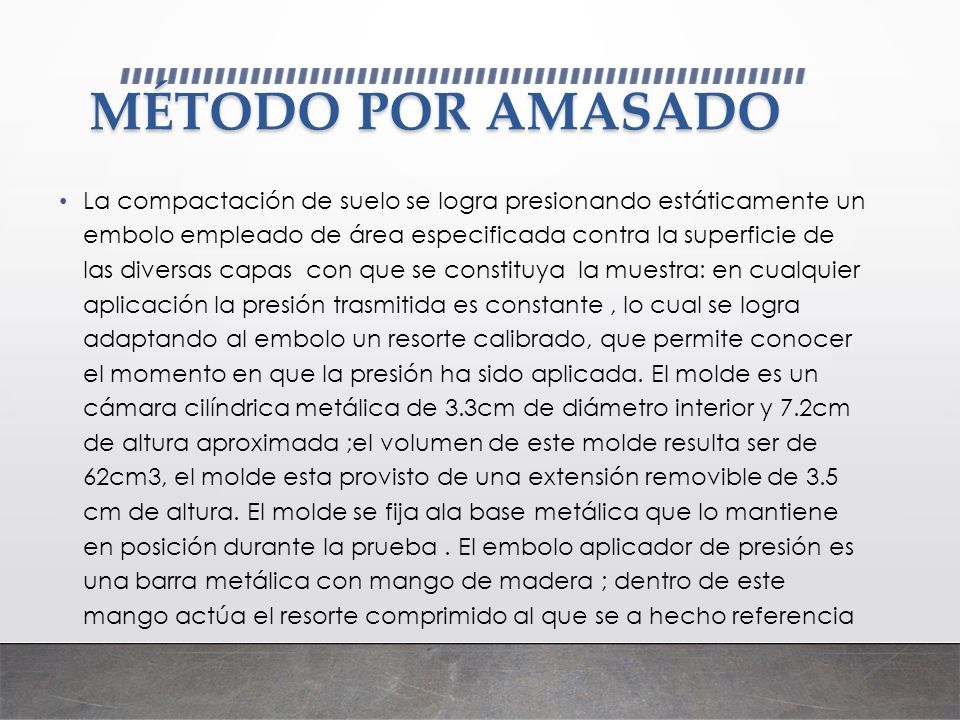

11 MÉTODO POR AMASADO La compactación de suelo se logra presionando estáticamente un embolo empleado de área especificada contra la superficie de las diversas capas con que se constituya la muestra: en cualquier aplicación la presión trasmitida es constante, lo cual se logra adaptando al embolo un resorte calibrado, que permite conocer el momento en que la presión ha sido aplicada. El molde es un cámara cilíndrica metálica de 3.3cm de diámetro interior y 7.2cm de altura aproximada ;el volumen de este molde resulta ser de 62cm3, el molde esta provisto de una extensión removible de 3.5 cm de altura. El molde se fija ala base metálica que lo mantiene en posición durante la prueba. El embolo aplicador de presión es una barra metálica con mango de madera ; dentro de este mango actúa el resorte comprimido al que se a hecho referencia

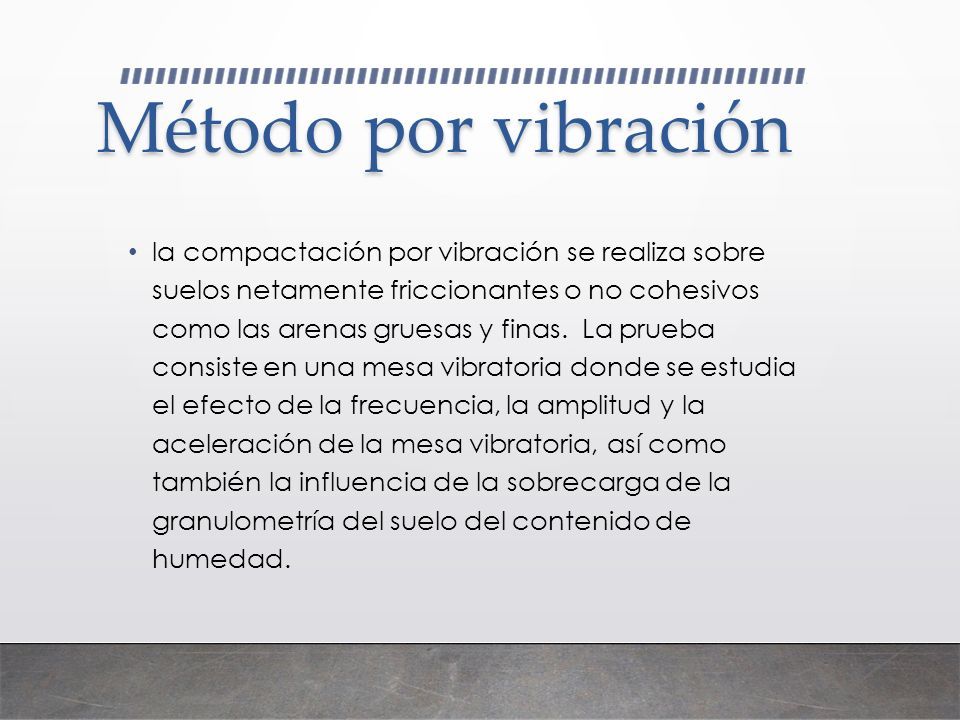

12 Método por vibración la compactación por vibración se realiza sobre suelos netamente friccionantes o no cohesivos como las arenas gruesas y finas. La prueba consiste en una mesa vibratoria donde se estudia el efecto de la frecuencia, la amplitud y la aceleración de la mesa vibratoria, así como también la influencia de la sobrecarga de la granulometría del suelo del contenido de humedad.

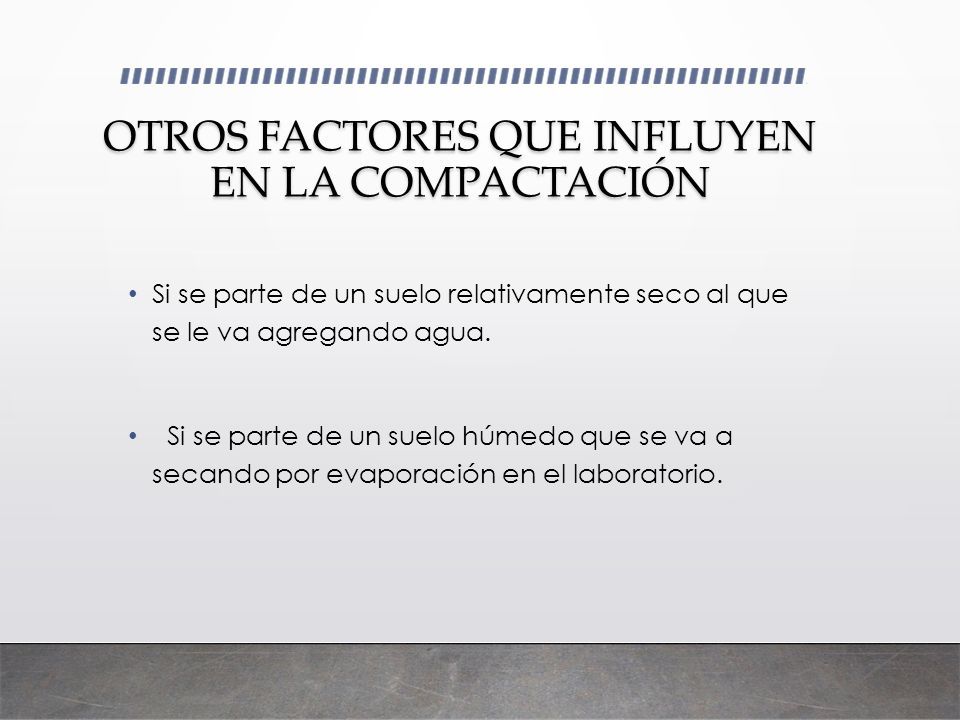

13 OTROS FACTORES QUE INFLUYEN EN LA COMPACTACIÓN Si se parte de un suelo relativamente seco al que se le va agregando agua. Si se parte de un suelo húmedo que se va a secando por evaporación en el laboratorio.

14 gracias
