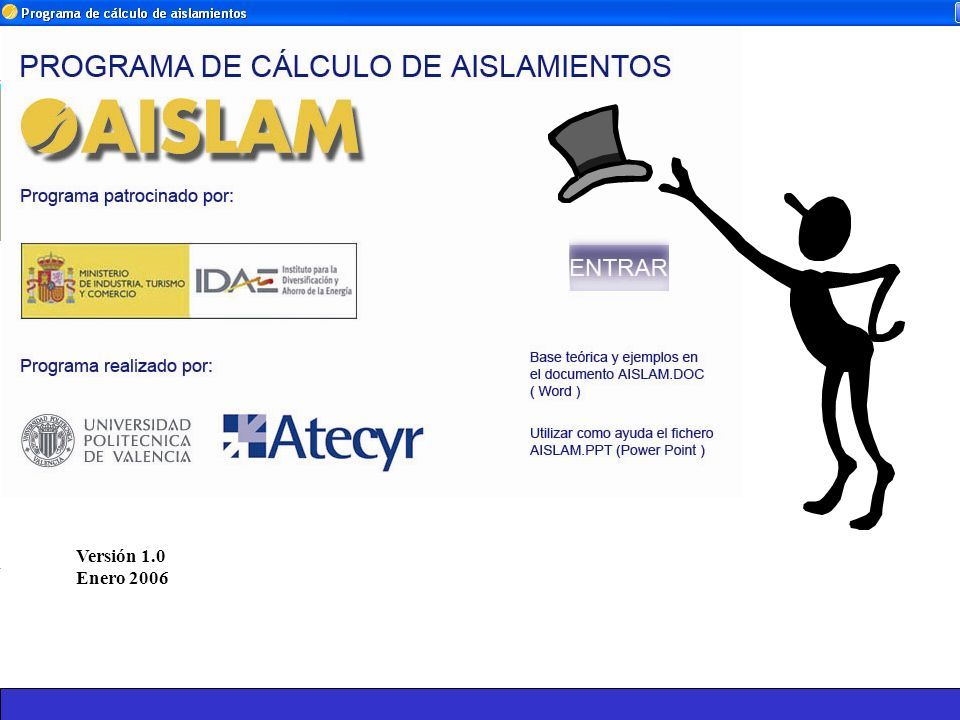

1 Versión 1.0 Enero 2006

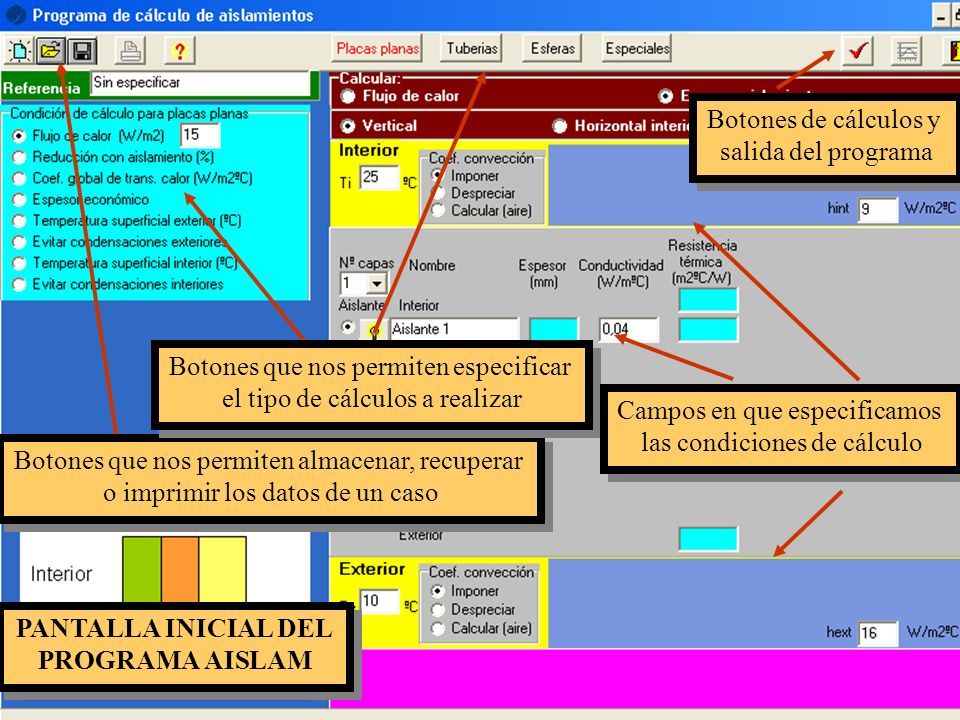

2 PANTALLA INICIAL DEL PROGRAMA AISLAM PANTALLA INICIAL DEL PROGRAMA AISLAM Botones que nos permiten almacenar, recuperar o imprimir los datos de un caso Botones que nos permiten almacenar, recuperar o imprimir los datos de un caso Botones que nos permiten especificar el tipo de cálculos a realizar Botones que nos permiten especificar el tipo de cálculos a realizar Campos en que especificamos las condiciones de cálculo Campos en que especificamos las condiciones de cálculo Botones de cálculos y salida del programa Botones de cálculos y salida del programa

3 Placas Planas Condiciones interiores Condiciones exteriores Datos de capas (Máximo 6) Datos de capas (Máximo 6) Se deben especificar los datos en las casillas en blanco, las casillas azules son resultados Se deben especificar los datos en las casillas en blanco, las casillas azules son resultados Tipo de cálculo

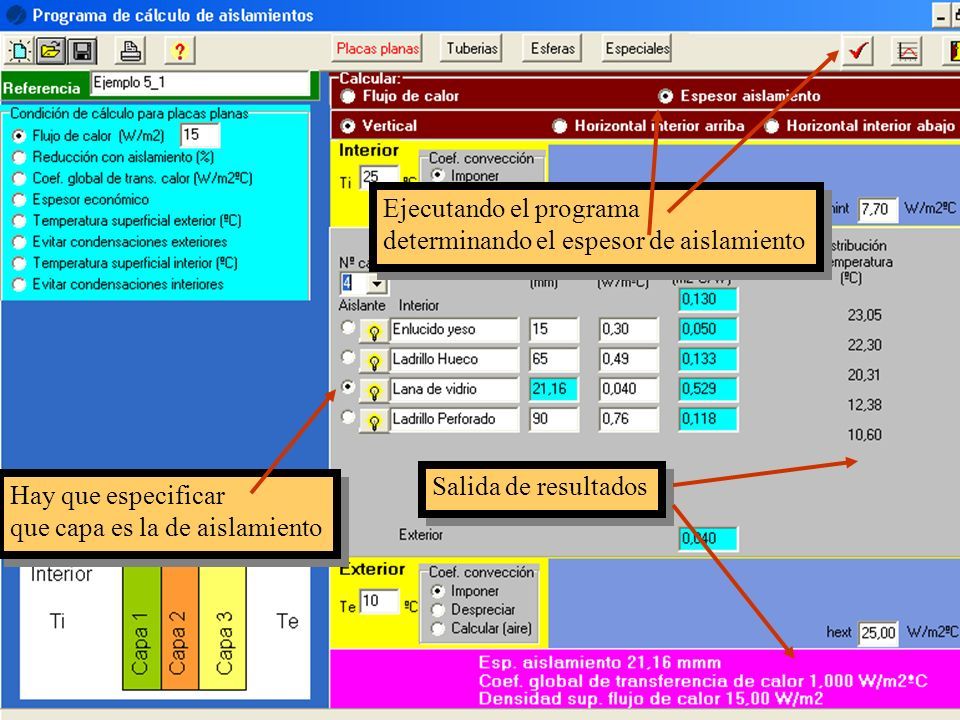

4 Ejecutando el programa determinando el espesor de aislamiento Ejecutando el programa determinando el espesor de aislamiento Salida de resultados Hay que especificar que capa es la de aislamiento Hay que especificar que capa es la de aislamiento

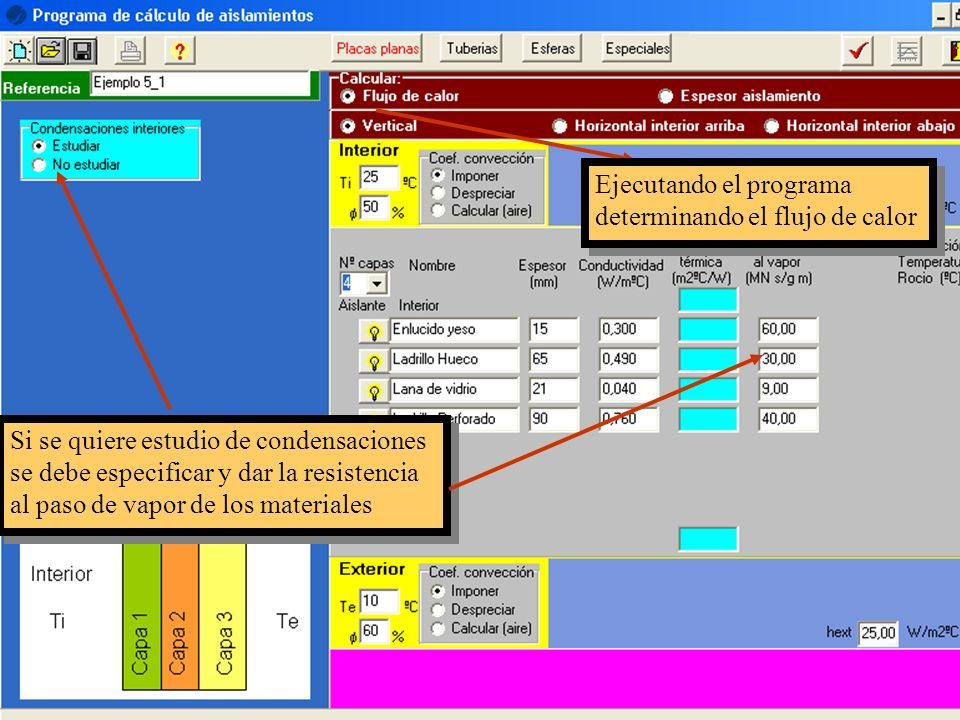

5 Ejecutando el programa determinando el flujo de calor Ejecutando el programa determinando el flujo de calor Si se quiere estudio de condensaciones se debe especificar y dar la resistencia al paso de vapor de los materiales Si se quiere estudio de condensaciones se debe especificar y dar la resistencia al paso de vapor de los materiales

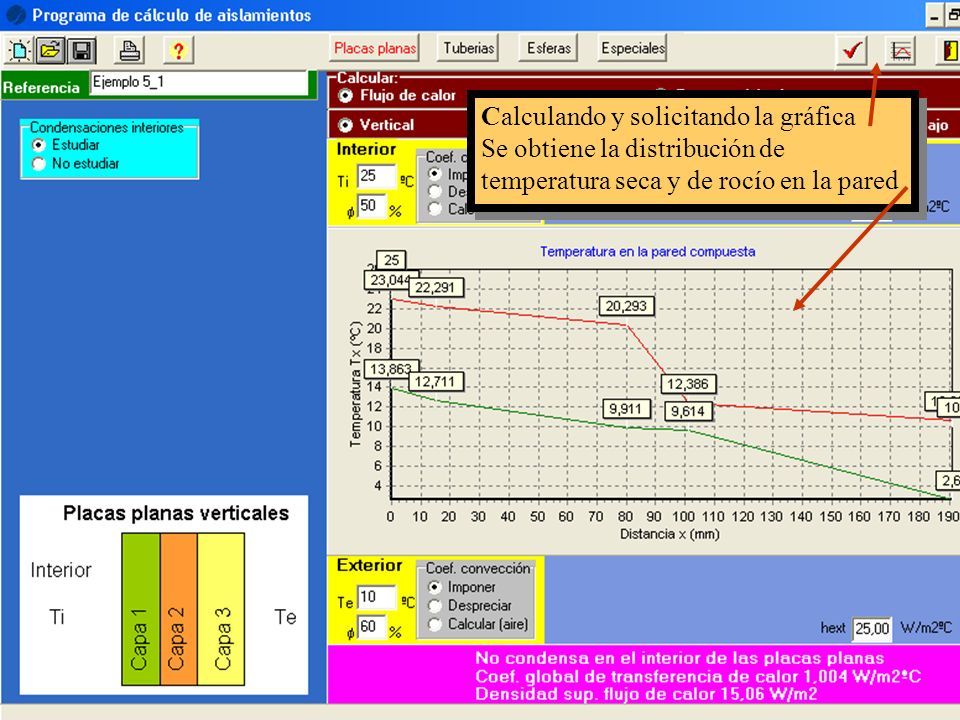

6 Calculando y solicitando la gráfica Se obtiene la distribución de temperatura seca y de rocío en la pared Calculando y solicitando la gráfica Se obtiene la distribución de temperatura seca y de rocío en la pared

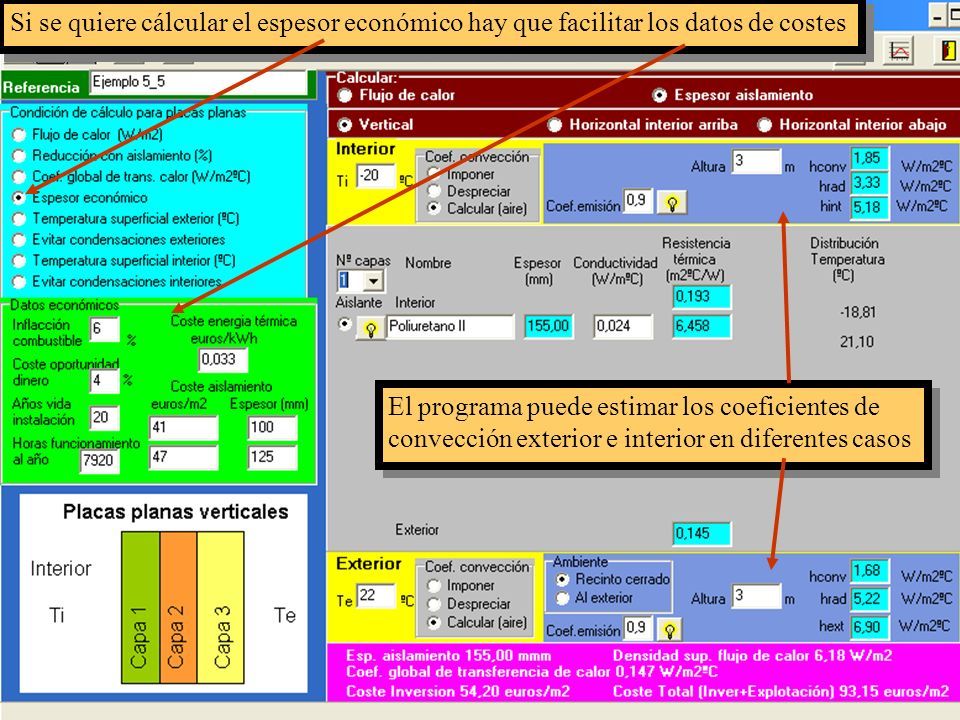

7 Si se quiere cálcular el espesor económico hay que facilitar los datos de costes El programa puede estimar los coeficientes de convección exterior e interior en diferentes casos El programa puede estimar los coeficientes de convección exterior e interior en diferentes casos

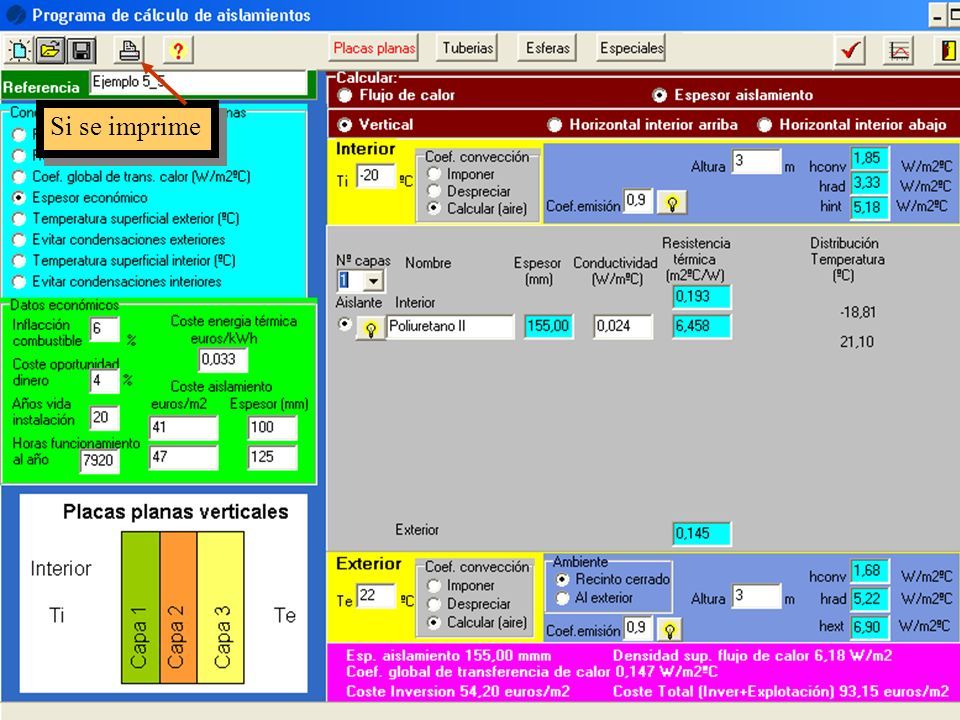

8 Si se imprime

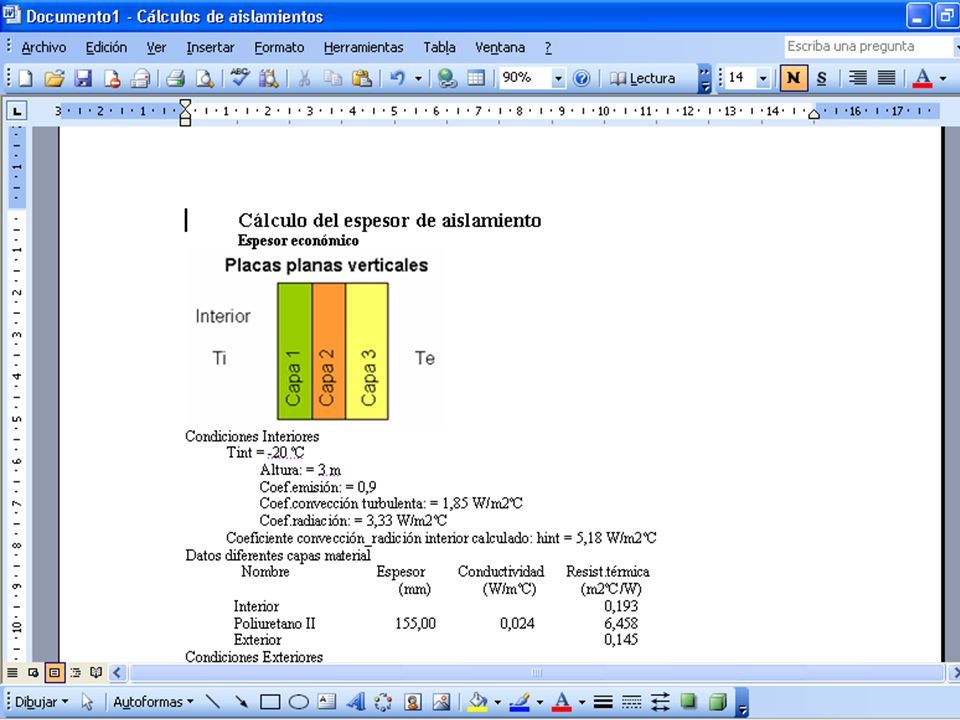

9

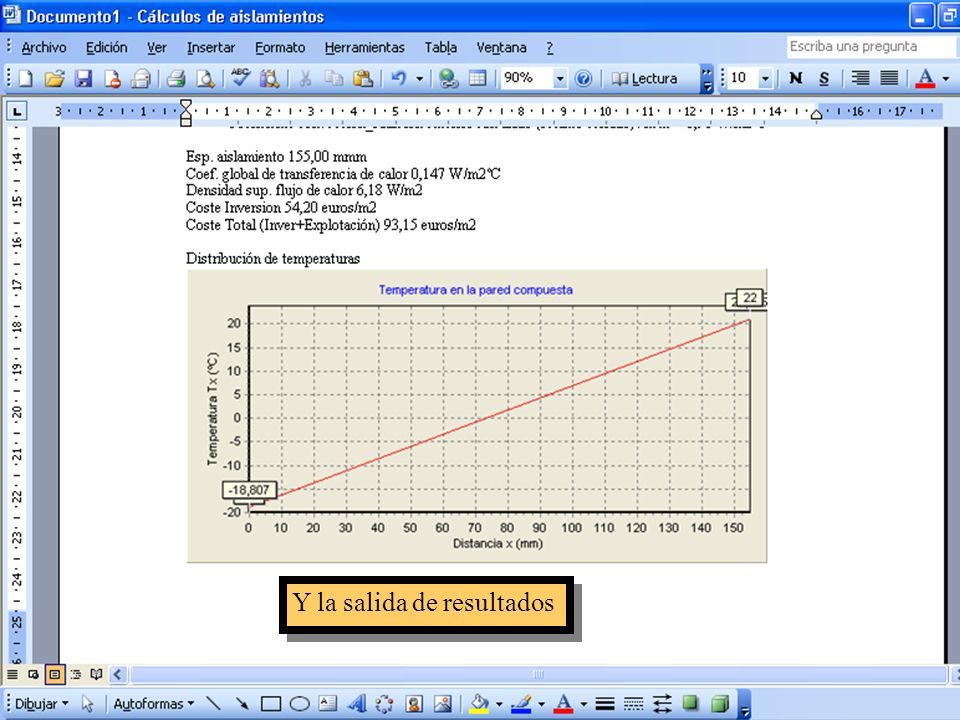

10 Y la salida de resultados

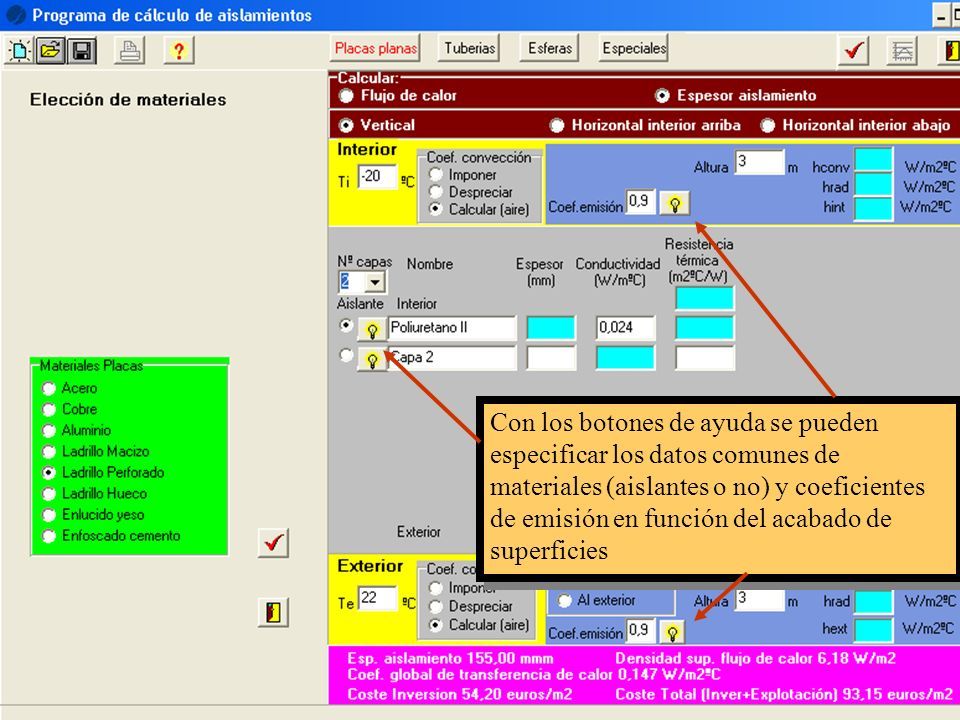

11 Con los botones de ayuda se pueden especificar los datos comunes de materiales (aislantes o no) y coeficientes de emisión en función del acabado de superficies

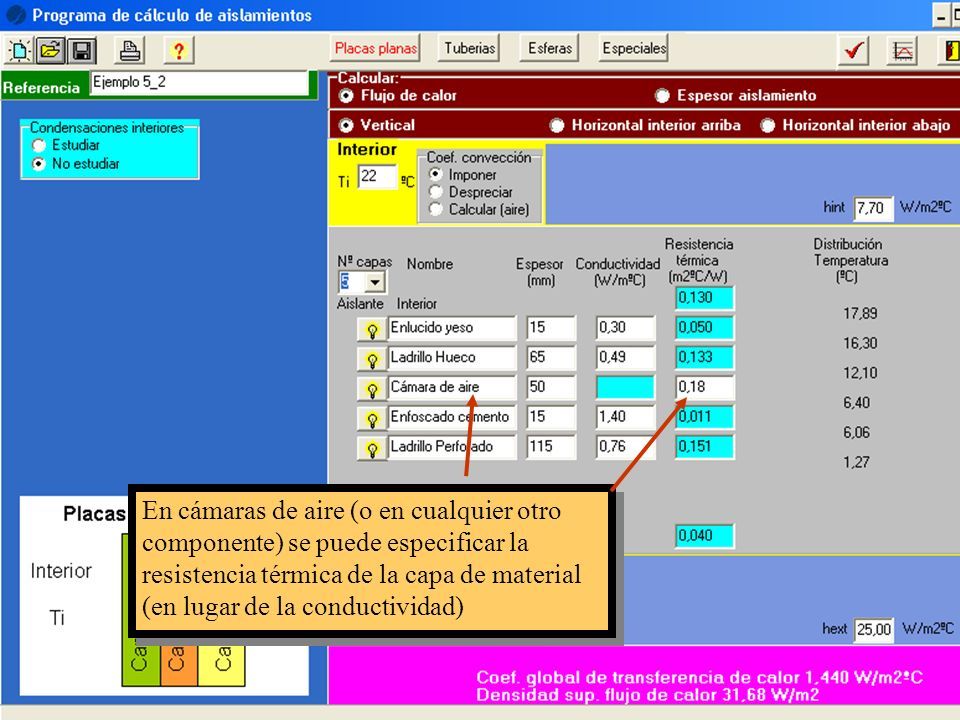

12 En cámaras de aire (o en cualquier otro componente) se puede especificar la resistencia térmica de la capa de material (en lugar de la conductividad)

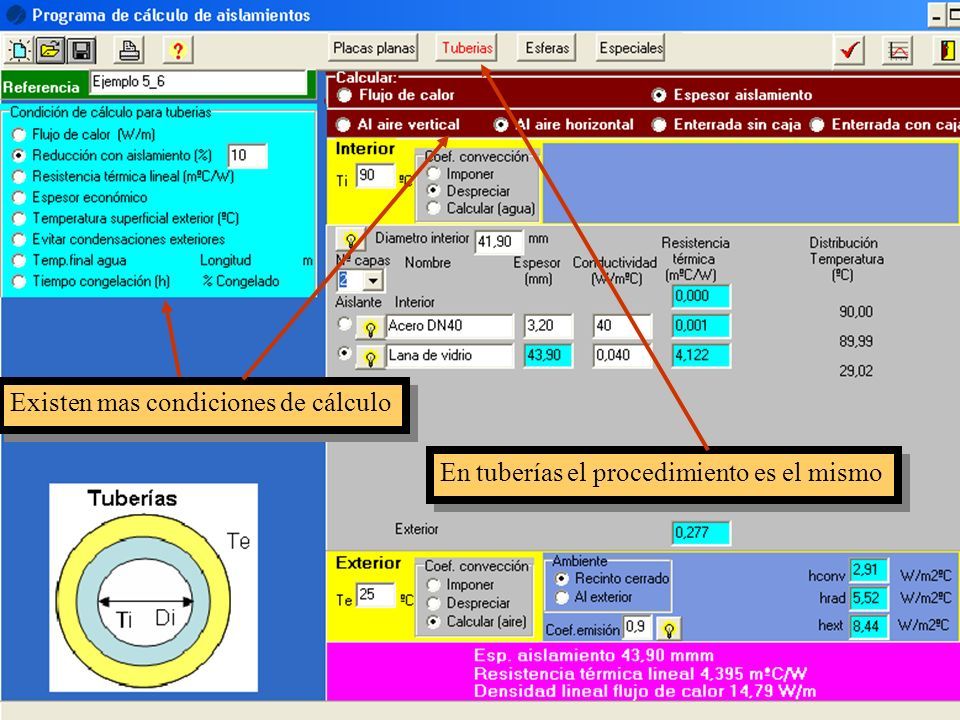

13 En tuberías el procedimiento es el mismo Existen mas condiciones de cálculo

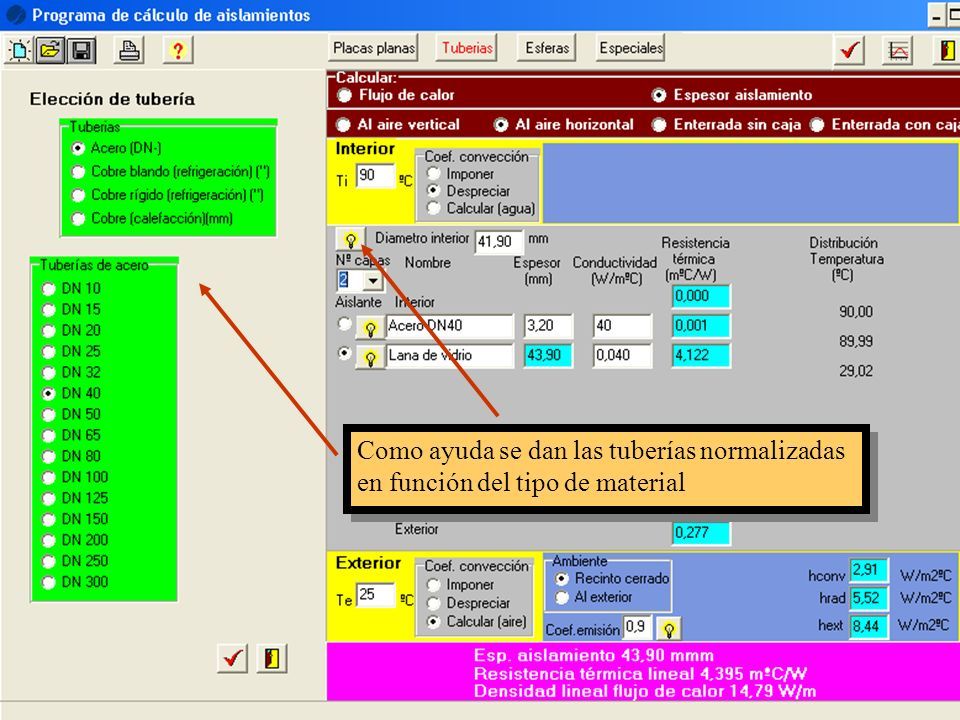

14 Como ayuda se dan las tuberías normalizadas en función del tipo de material Como ayuda se dan las tuberías normalizadas en función del tipo de material

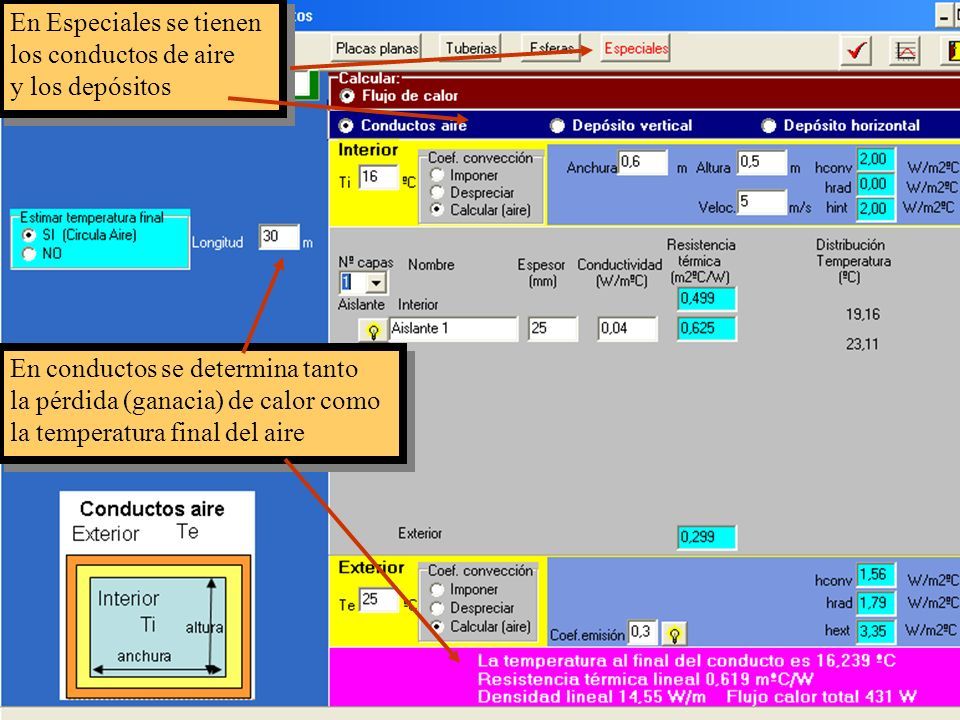

15 En Especiales se tienen los conductos de aire y los depósitos En Especiales se tienen los conductos de aire y los depósitos En conductos se determina tanto la pérdida (ganacia) de calor como la temperatura final del aire En conductos se determina tanto la pérdida (ganacia) de calor como la temperatura final del aire

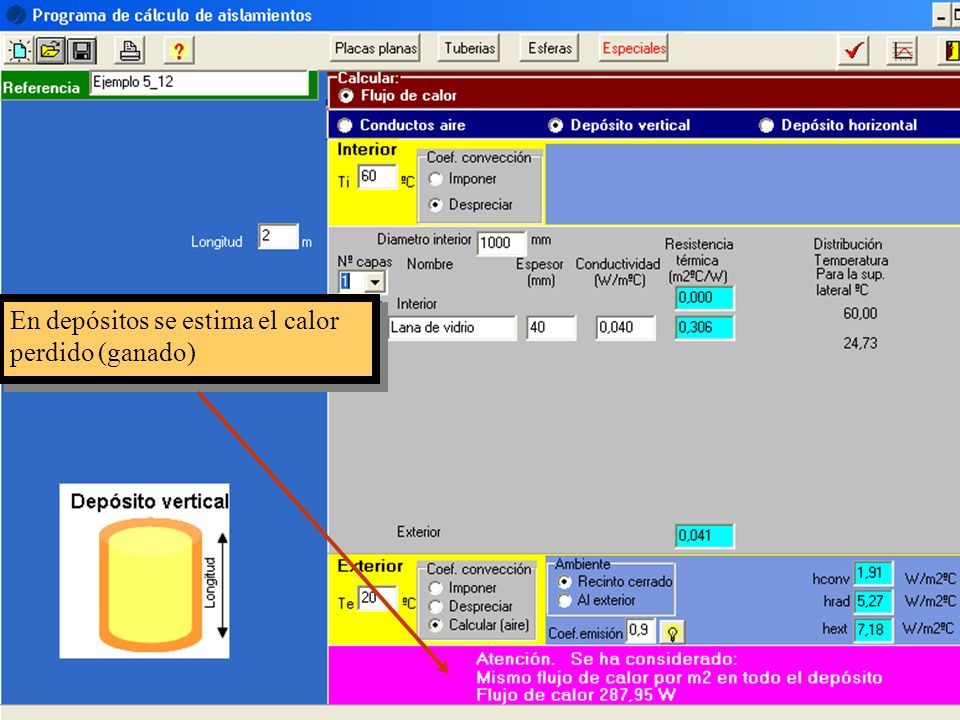

16 En depósitos se estima el calor perdido (ganado)

17 Ejemplos facilitados en el programa AISLAM

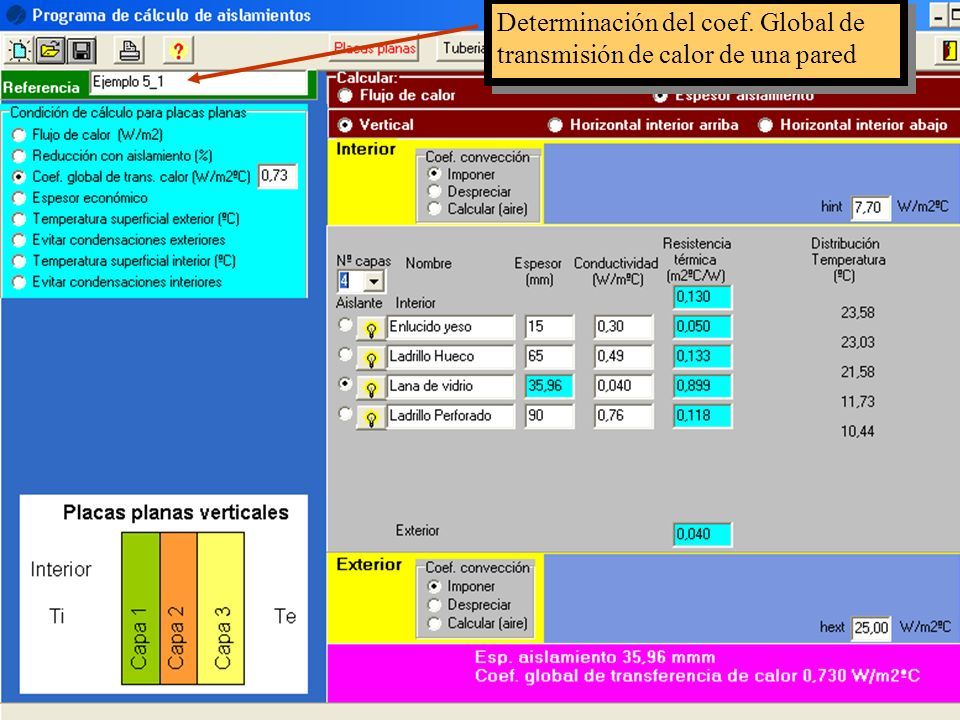

18 Determinación del coef. Global de transmisión de calor de una pared

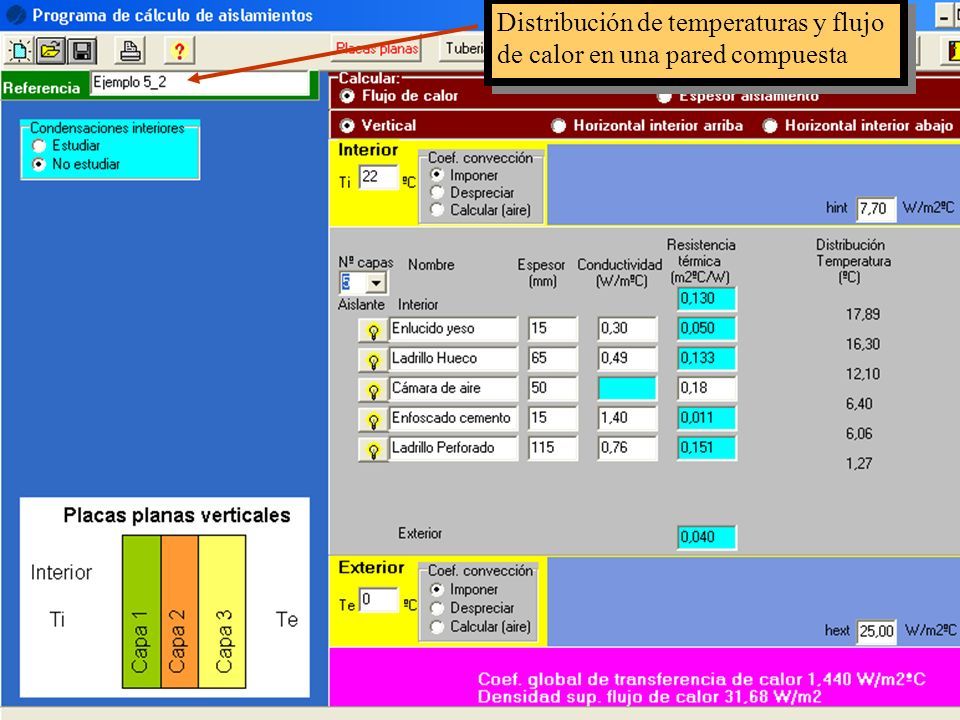

19 Distribución de temperaturas y flujo de calor en una pared compuesta

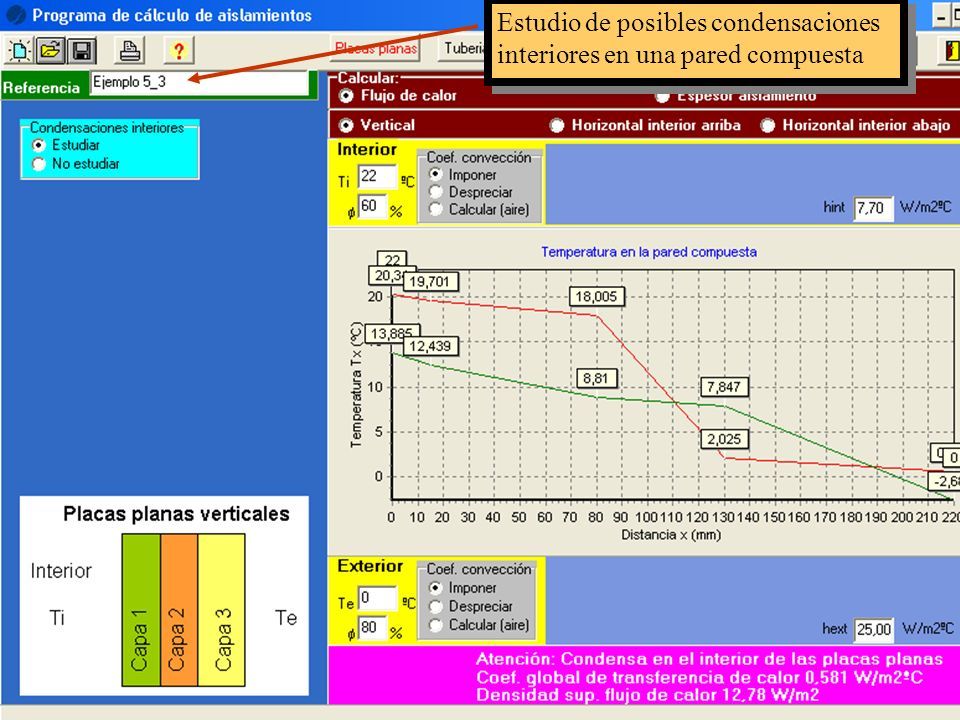

20 Estudio de posibles condensaciones interiores en una pared compuesta

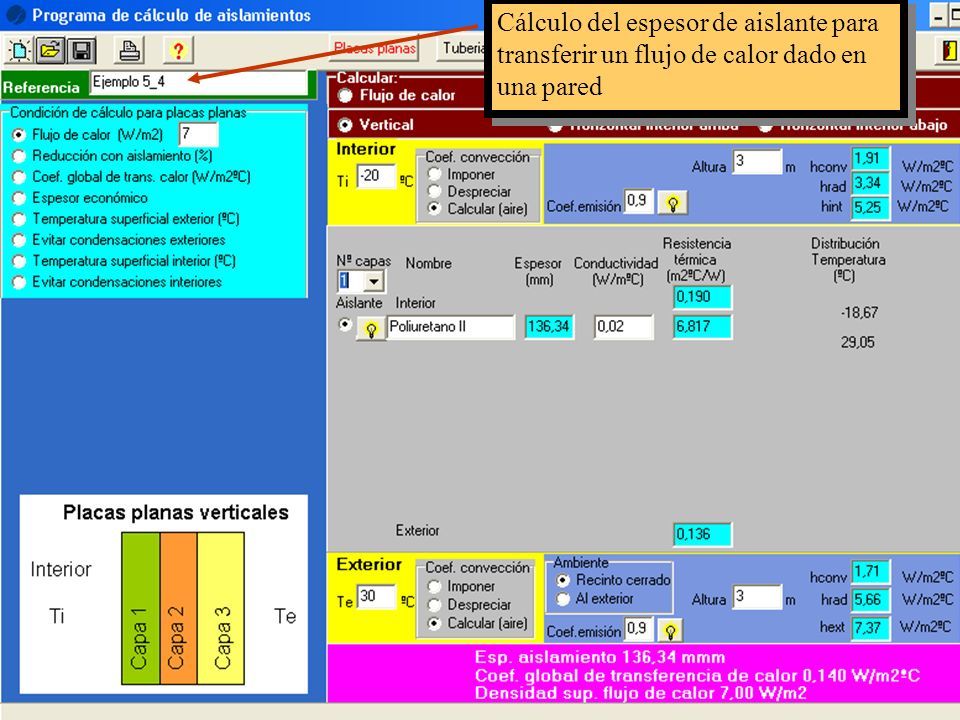

21 Cálculo del espesor de aislante para transferir un flujo de calor dado en una pared

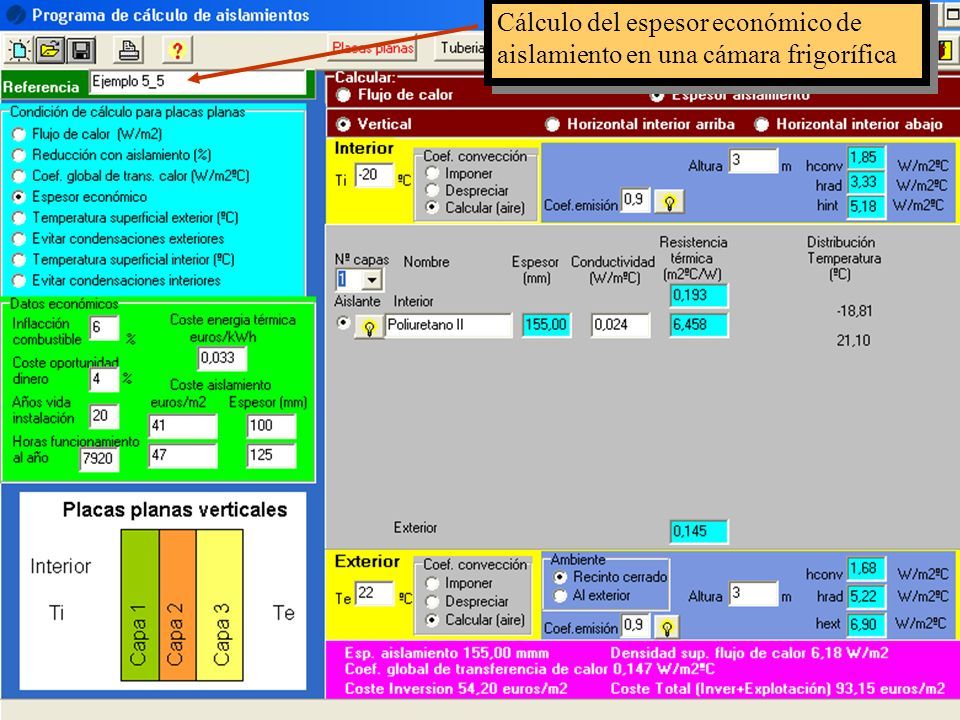

22 Cálculo del espesor económico de aislamiento en una cámara frigorífica

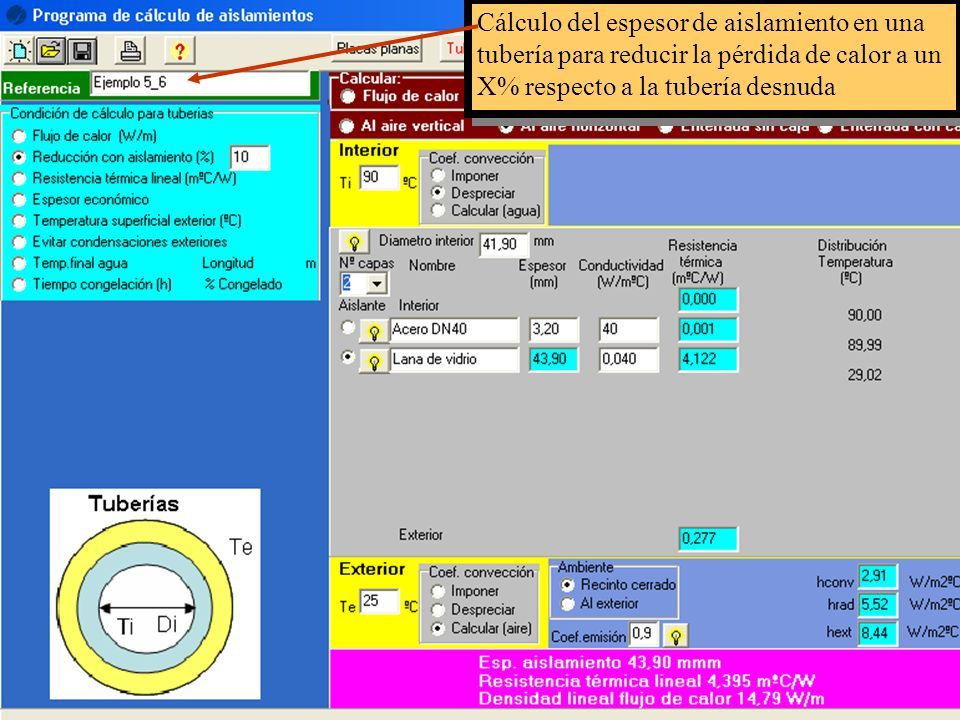

23 Cálculo del espesor de aislamiento en una tubería para reducir la pérdida de calor a un X% respecto a la tubería desnuda

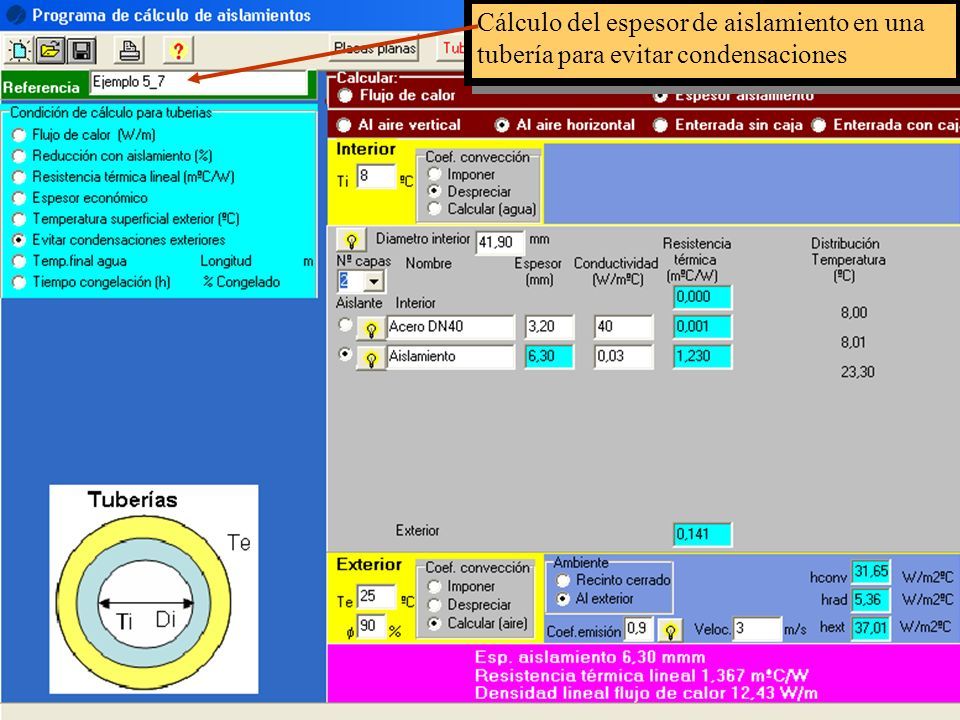

24 Cálculo del espesor de aislamiento en una tubería para evitar condensaciones

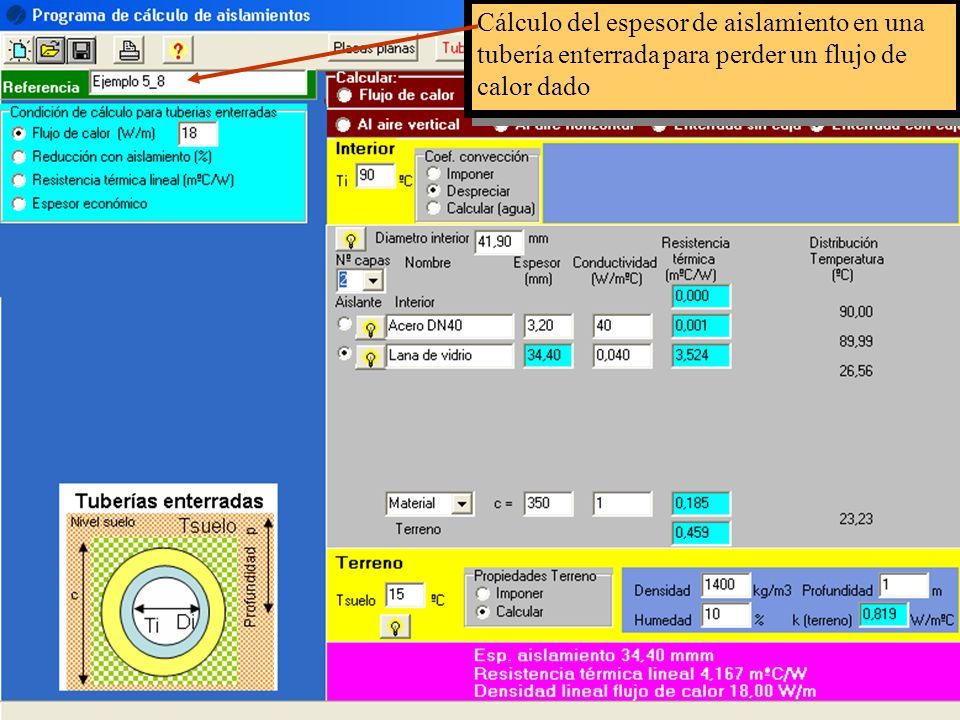

25 Cálculo del espesor de aislamiento en una tubería enterrada para perder un flujo de calor dado

26 Cálculo del espesor de aislamiento en una tubería para que en un número de horas congele como máximo un tanto por cien del agua contenida en la misma

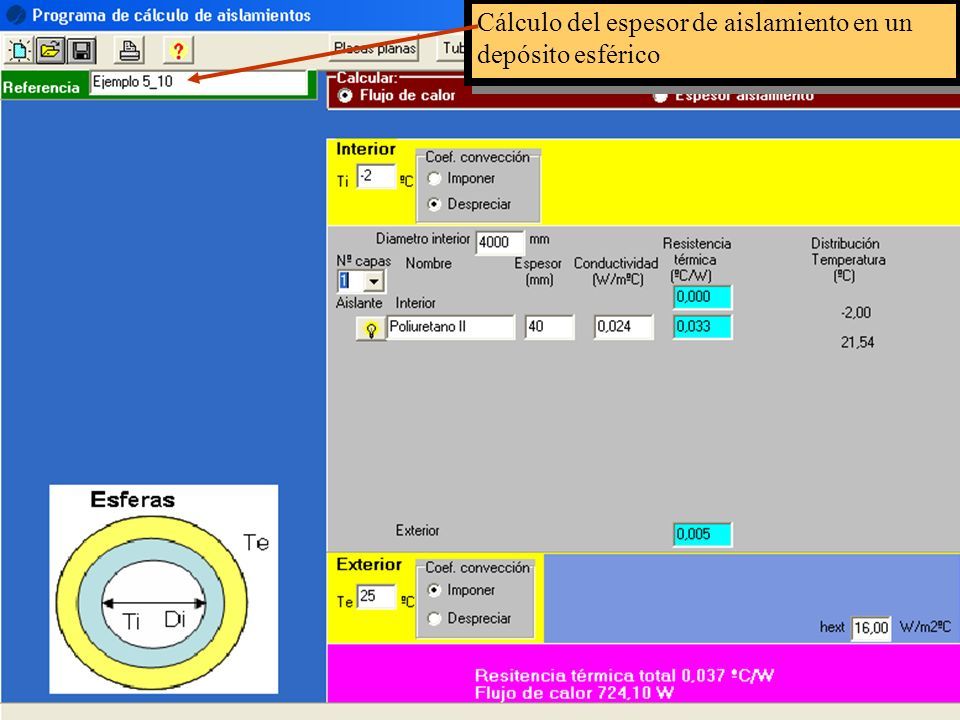

27 Cálculo del espesor de aislamiento en un depósito esférico

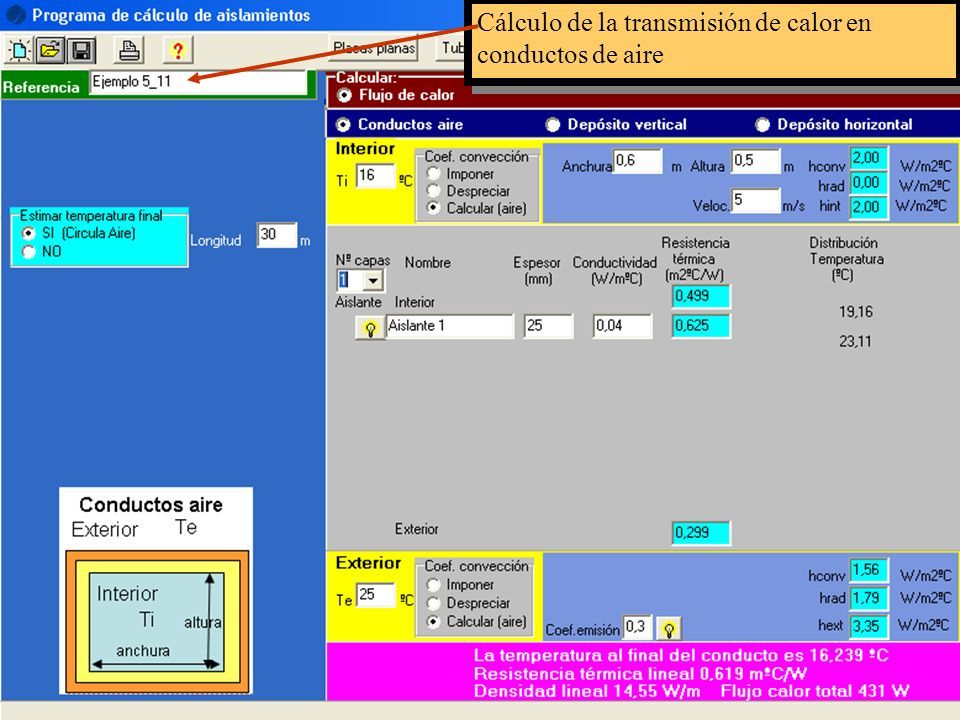

28 Cálculo de la transmisión de calor en conductos de aire

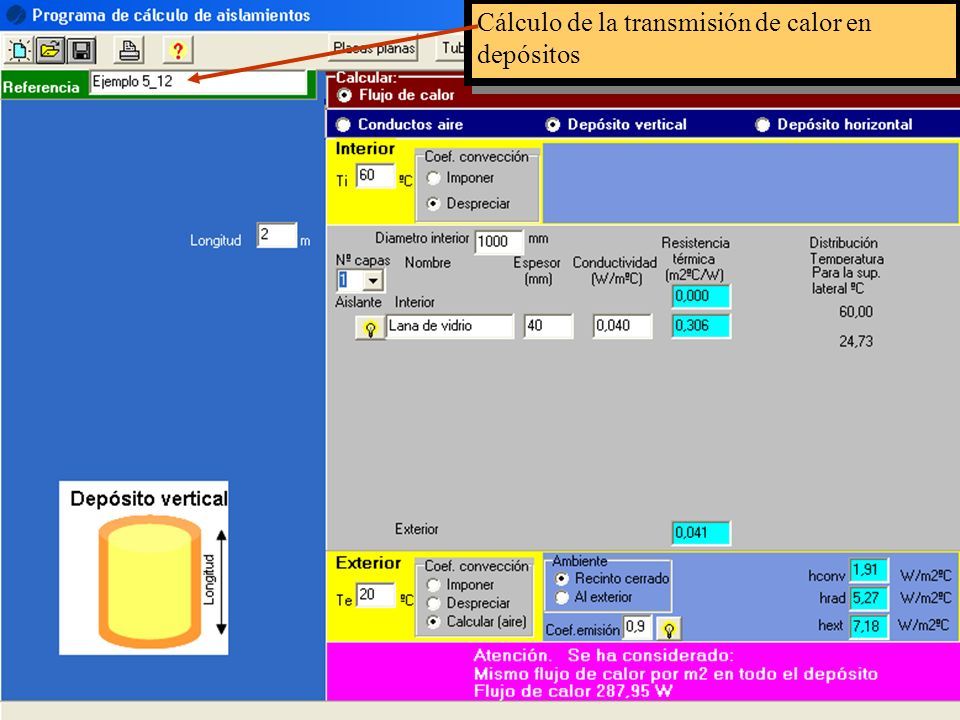

29 Cálculo de la transmisión de calor en depósitos

30 Gracias por su atención
