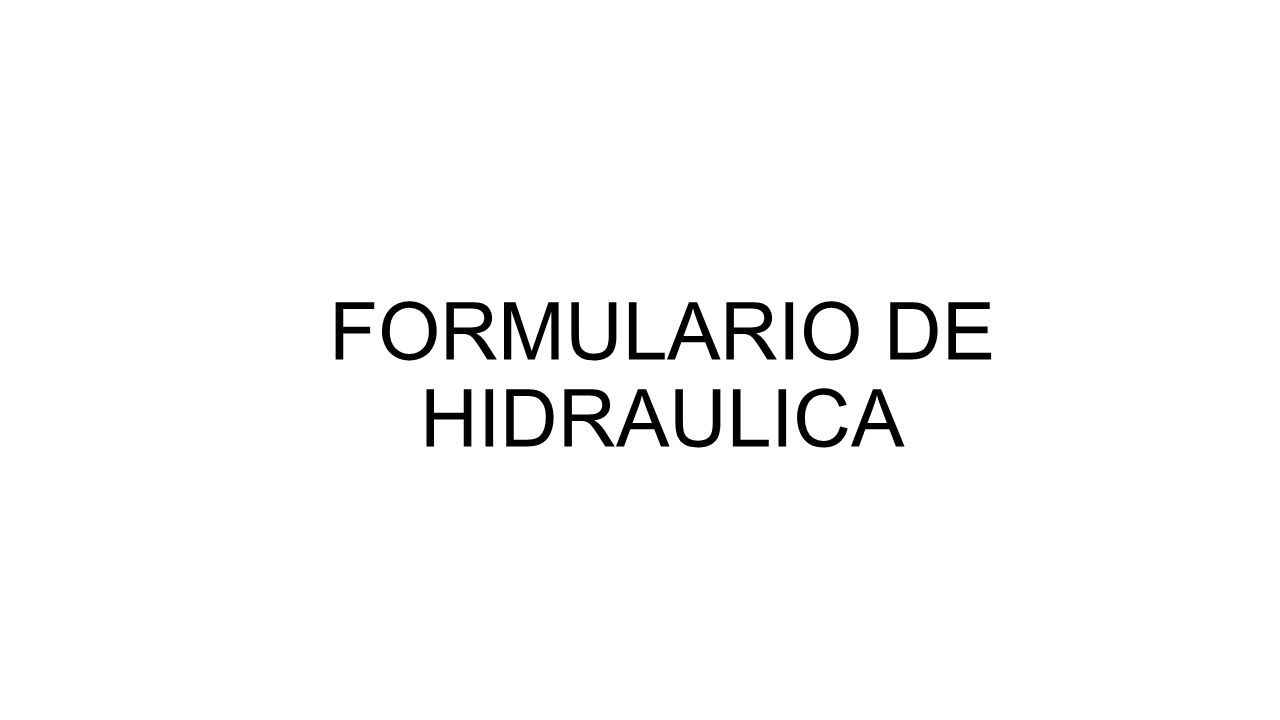

1 FORMULARIO DE HIDRAULICA

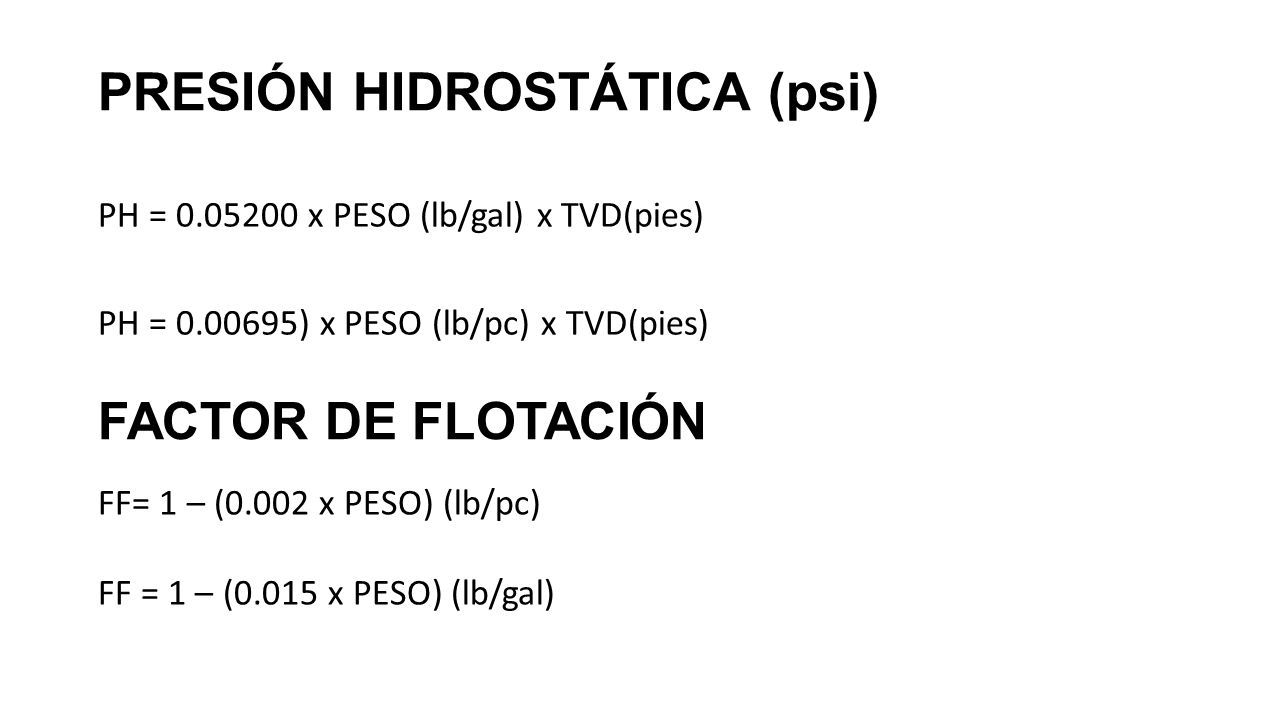

2 PRESIÓN HIDROSTÁTICA (psi) PH = 0.05200 x PESO (lb/gal) x TVD(pies) PH = 0.00695) x PESO (lb/pc) x TVD(pies) FACTOR DE FLOTACIÓN FF= 1 – (0.002 x PESO) (lb/pc) FF = 1 – (0.015 x PESO) (lb/gal)

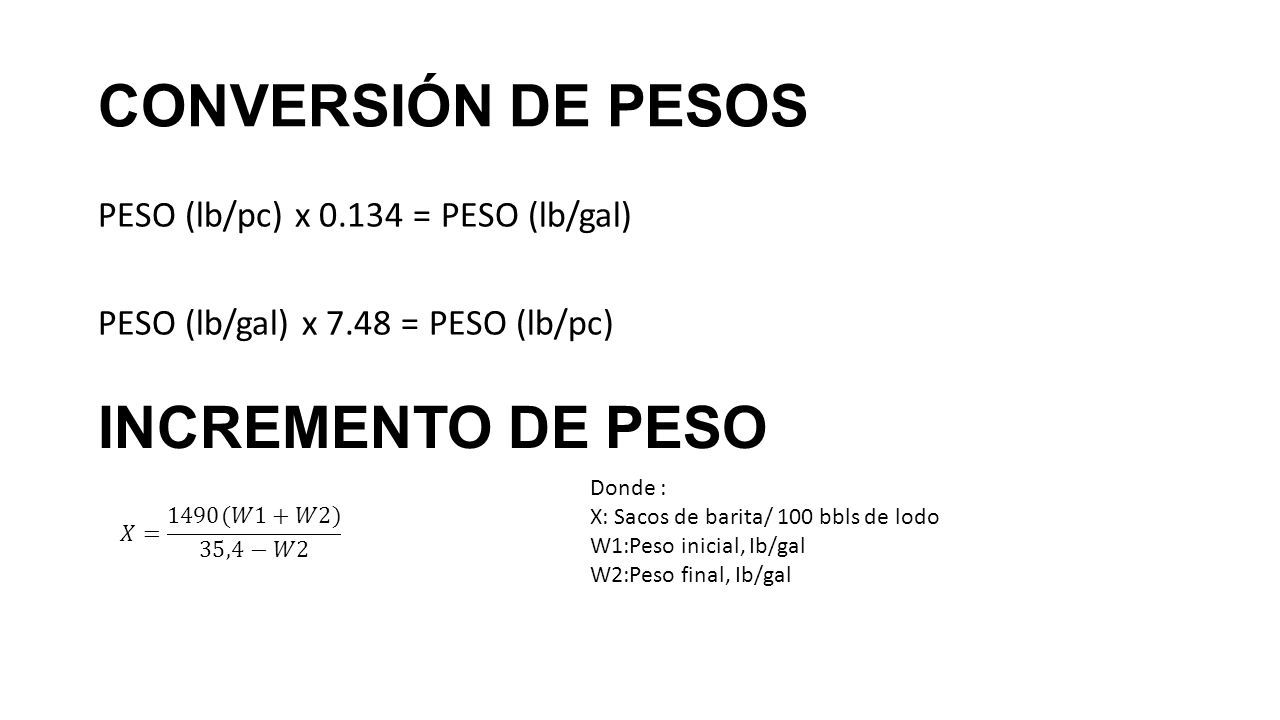

3 CONVERSIÓN DE PESOS PESO (lb/pc) x 0.134 = PESO (lb/gal) PESO (lb/gal) x 7.48 = PESO (lb/pc) INCREMENTO DE PESO Donde : X: Sacos de barita/ 100 bbls de lodo W1:Peso inicial, Ib/gal W2:Peso final, Ib/gal

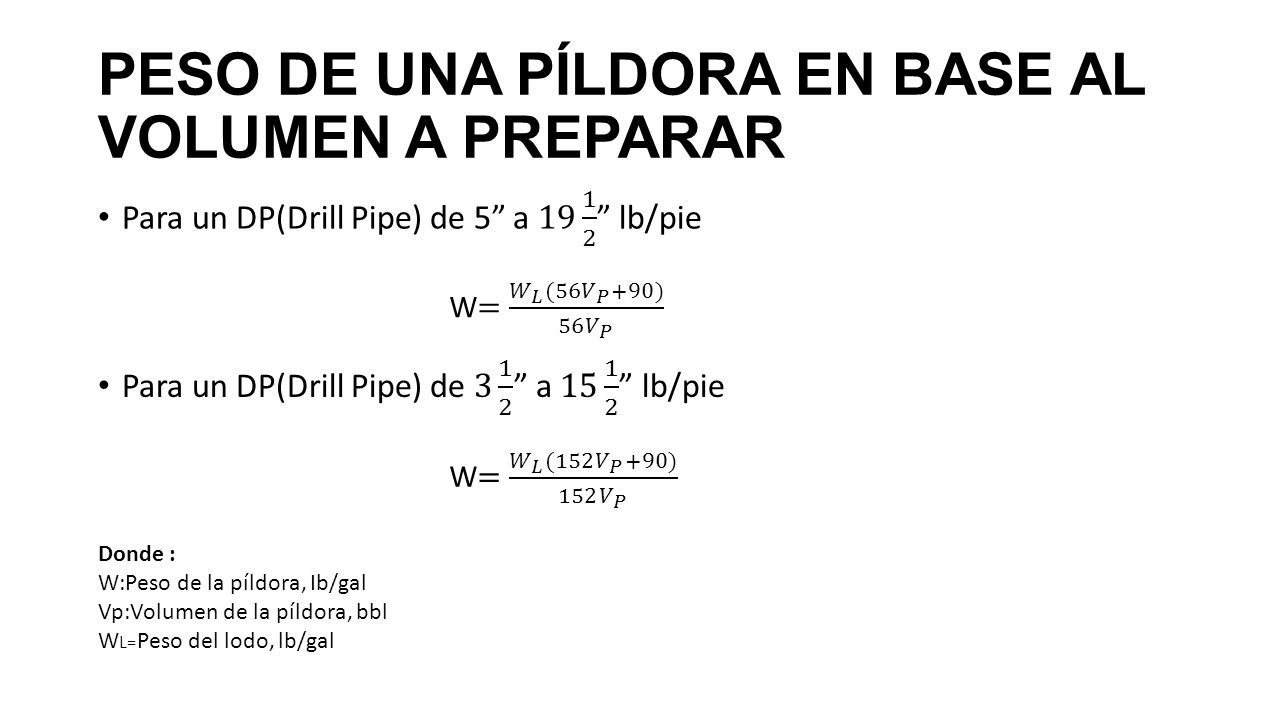

4 PESO DE UNA PÍLDORA EN BASE AL VOLUMEN A PREPARAR Donde : W:Peso de la píldora, Ib/gal Vp:Volumen de la píldora, bbl W L= Peso del lodo, lb/gal

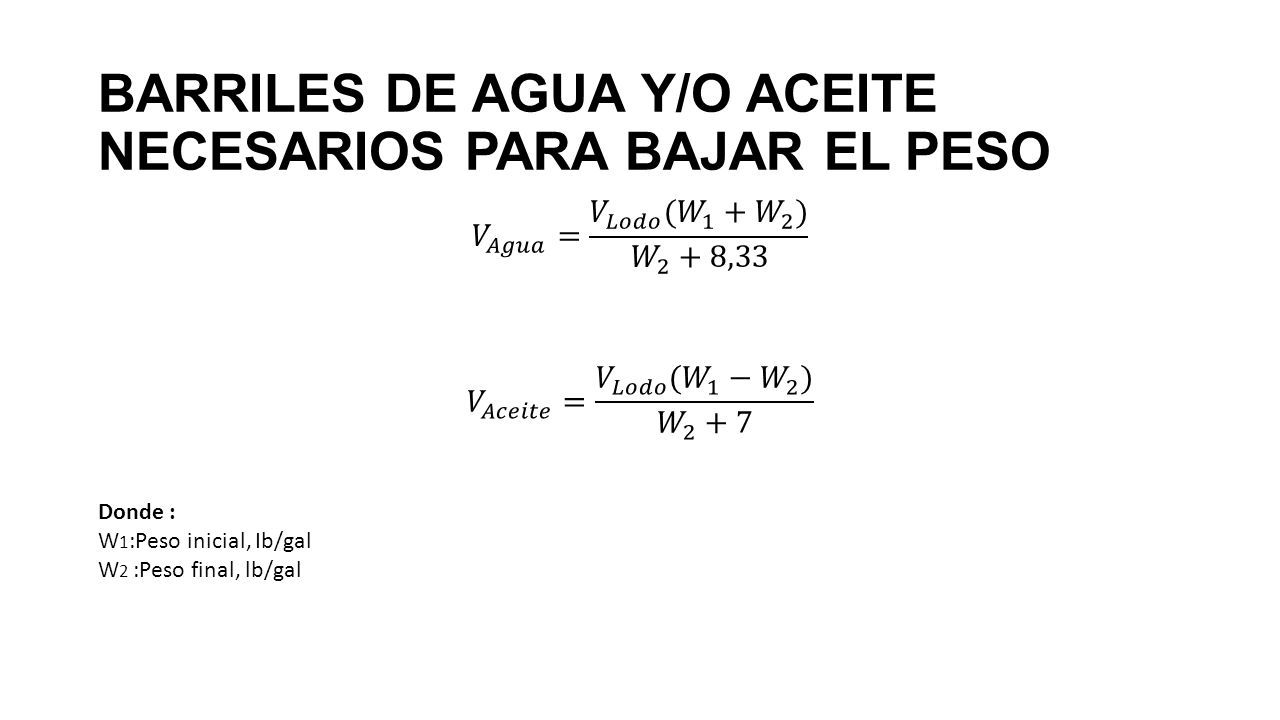

5 BARRILES DE AGUA Y/O ACEITE NECESARIOS PARA BAJAR EL PESO Donde : W 1 :Peso inicial, Ib/gal W 2 :Peso final, lb/gal

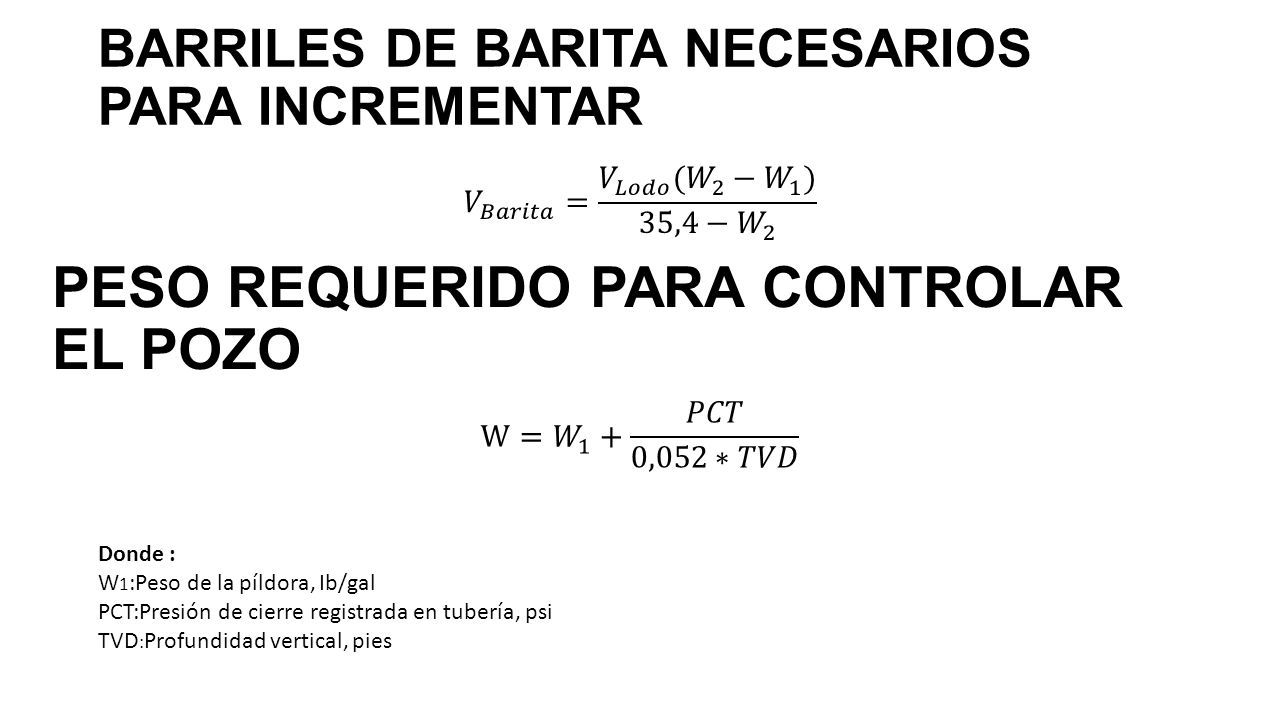

6 BARRILES DE BARITA NECESARIOS PARA INCREMENTAR PESO REQUERIDO PARA CONTROLAR EL POZO Donde : W 1 :Peso de la píldora, Ib/gal PCT:Presión de cierre registrada en tubería, psi TVD : Profundidad vertical, pies

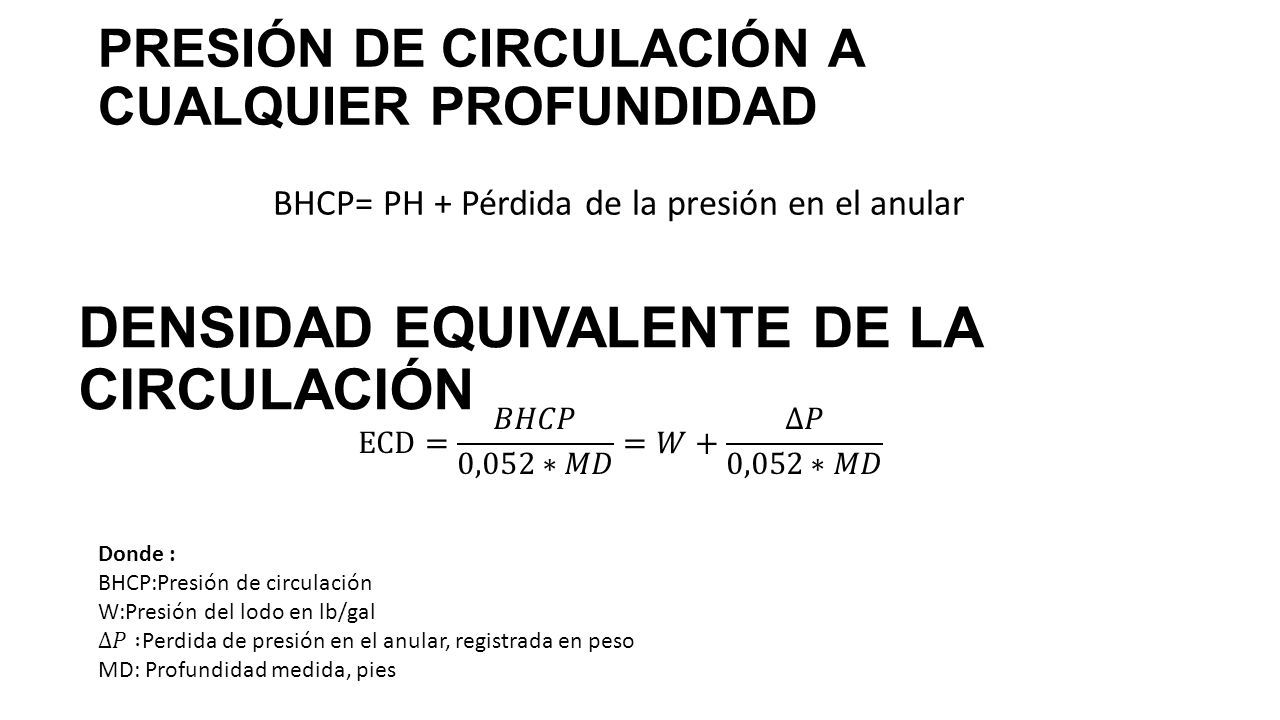

7 PRESIÓN DE CIRCULACIÓN A CUALQUIER PROFUNDIDAD BHCP= PH + Pérdida de la presión en el anular DENSIDAD EQUIVALENTE DE LA CIRCULACIÓN

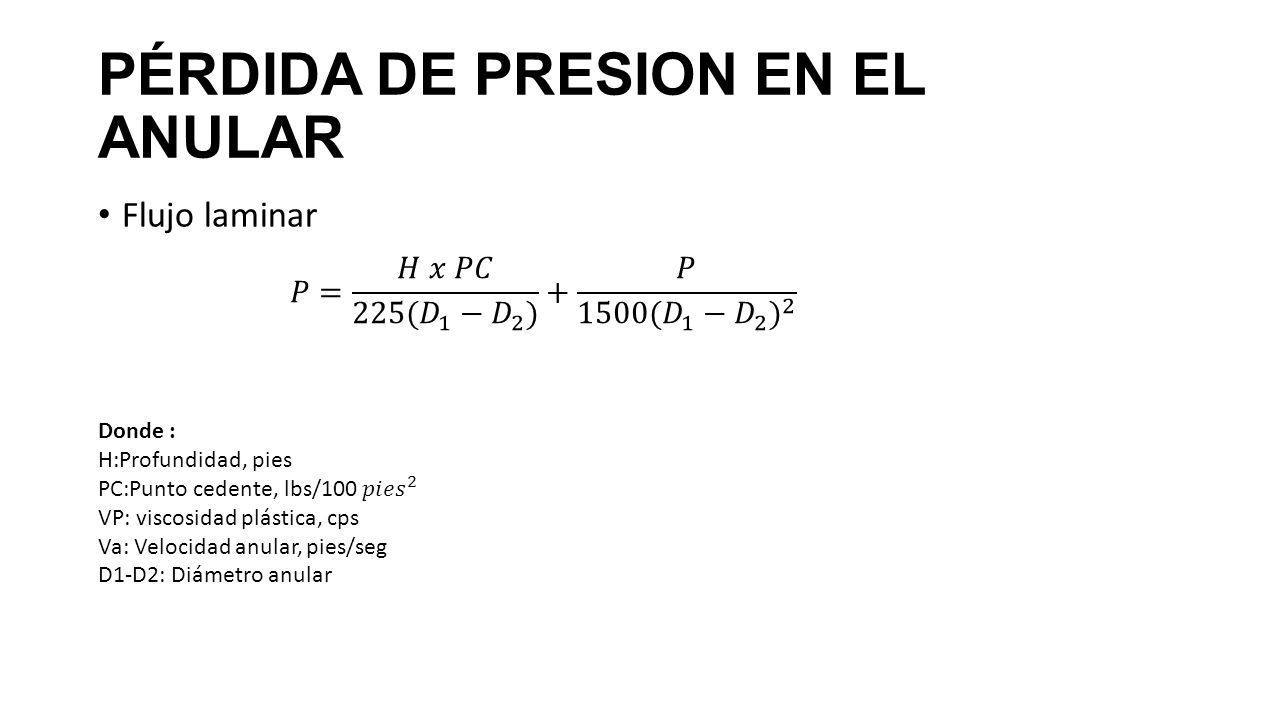

8 PÉRDIDA DE PRESION EN EL ANULAR Flujo laminar

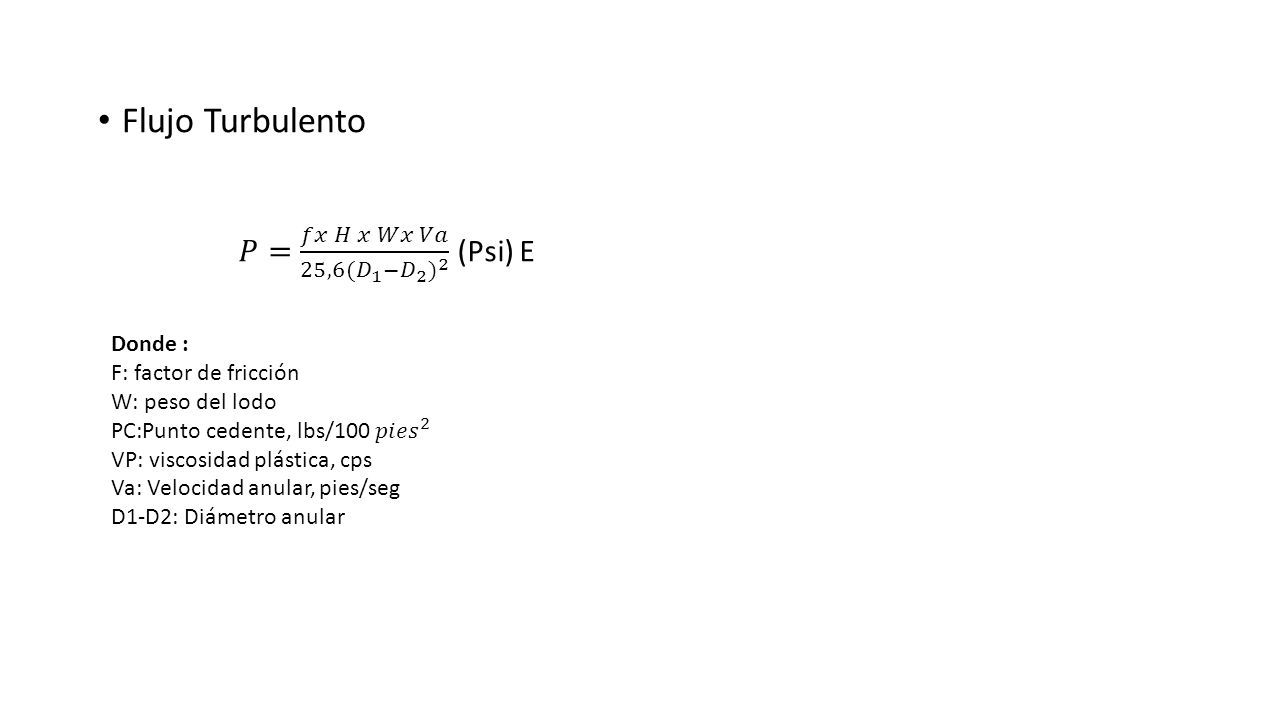

9 Flujo Turbulento

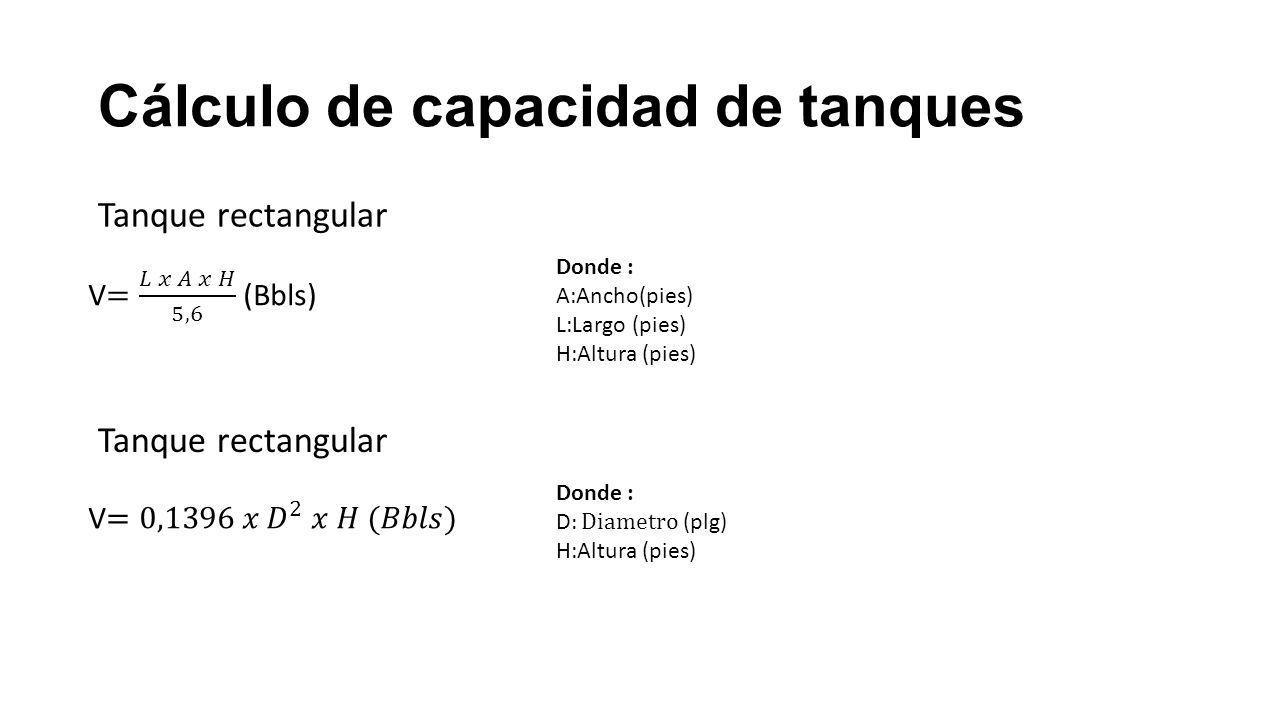

10 Cálculo de capacidad de tanques Tanque rectangular Donde : A:Ancho(pies) L:Largo (pies) H:Altura (pies) Tanque rectangular

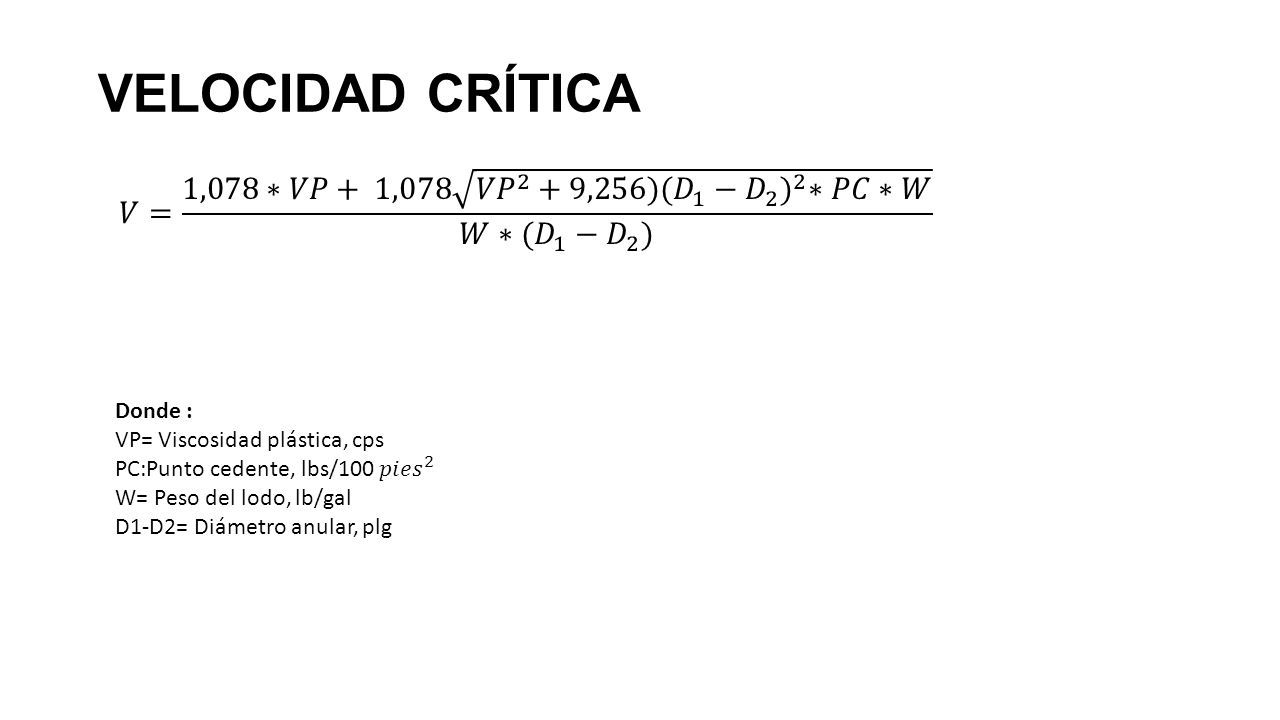

11 VELOCIDAD CRÍTICA

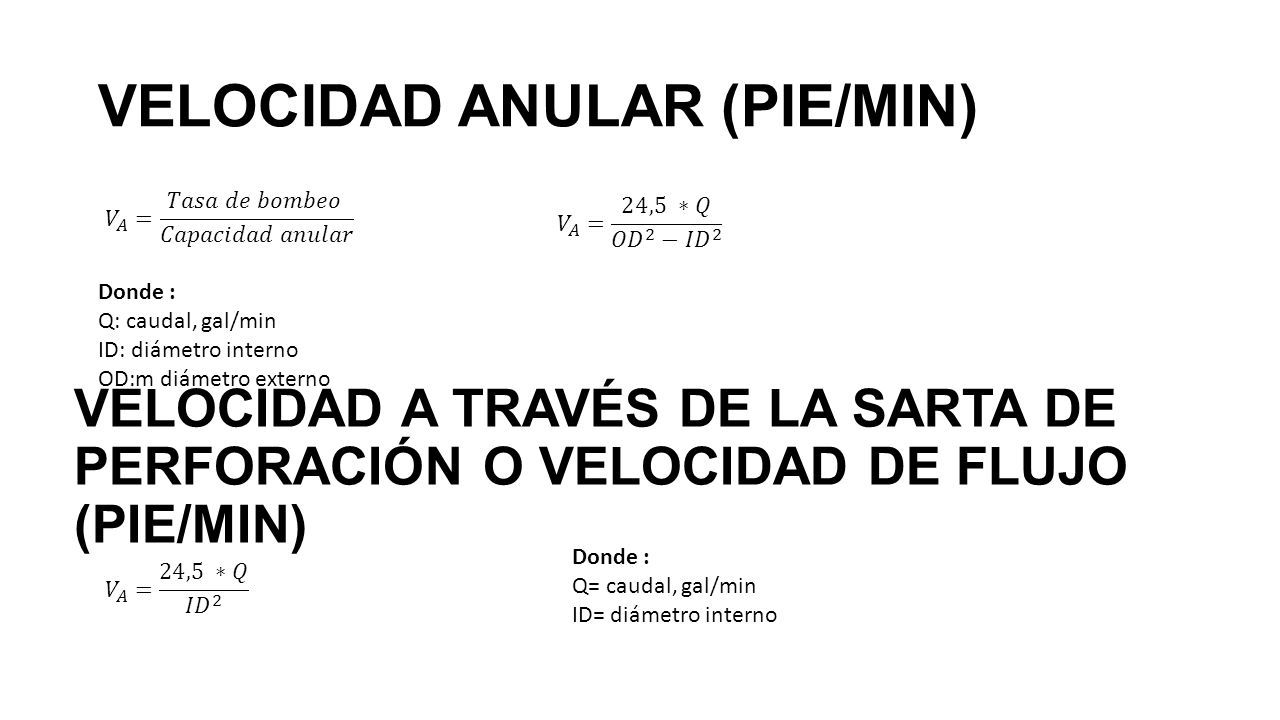

12 VELOCIDAD ANULAR (PIE/MIN) Donde : Q: caudal, gal/min ID: diámetro interno OD:m diámetro externo VELOCIDAD A TRAVÉS DE LA SARTA DE PERFORACIÓN O VELOCIDAD DE FLUJO (PIE/MIN) Donde : Q= caudal, gal/min ID= diámetro interno

13 CAUDAL, GALONAJE O TASA DE BOMBEO (GAL/MIN) Bomba tríplex Donde : D: diámetro de la camisa en pulgadas L: Longitud del pistón en pulgadas EPM: Emboladas por minuto %E: Eficiencia
