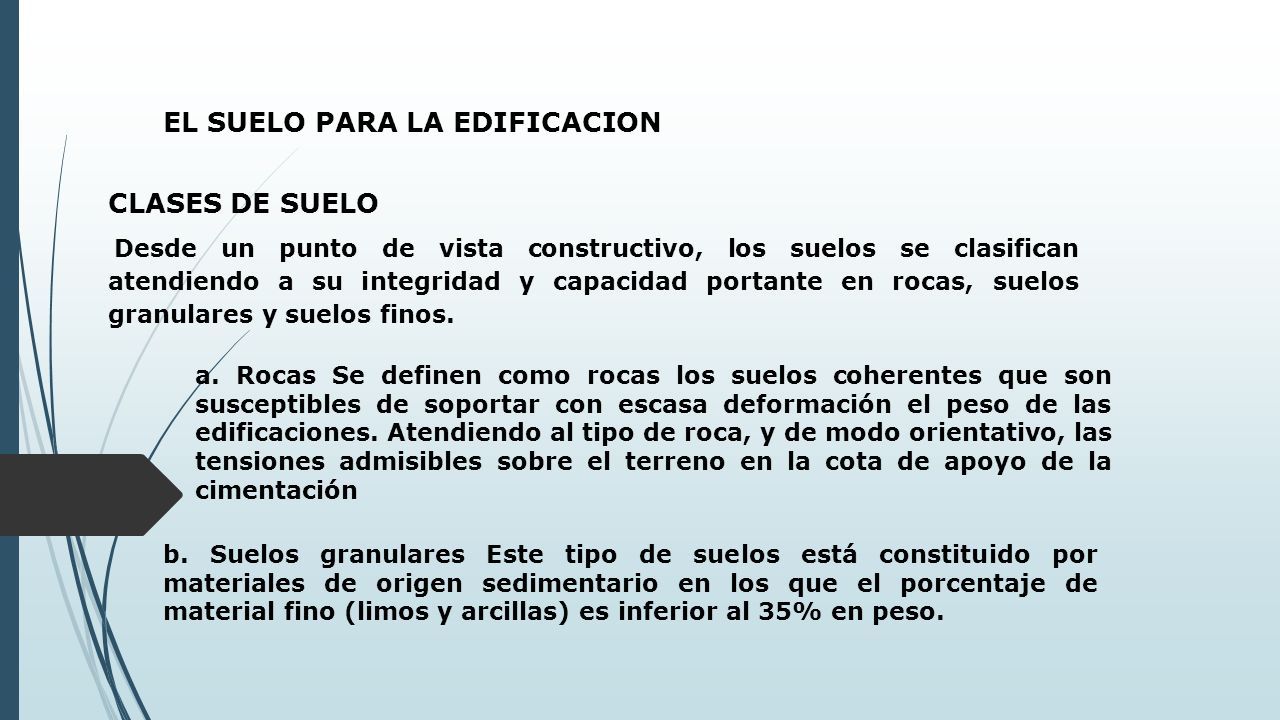

1 EL SUELO PARA LA EDIFICACION CLASES DE SUELO Desde un punto de vista constructivo, los suelos se clasifican atendiendo a su integridad y capacidad portante en rocas, suelos granulares y suelos finos. a. Rocas Se definen como rocas los suelos coherentes que son susceptibles de soportar con escasa deformación el peso de las edificaciones. Atendiendo al tipo de roca, y de modo orientativo, las tensiones admisibles sobre el terreno en la cota de apoyo de la cimentación b. Suelos granulares Este tipo de suelos está constituido por materiales de origen sedimentario en los que el porcentaje de material fino (limos y arcillas) es inferior al 35% en peso.

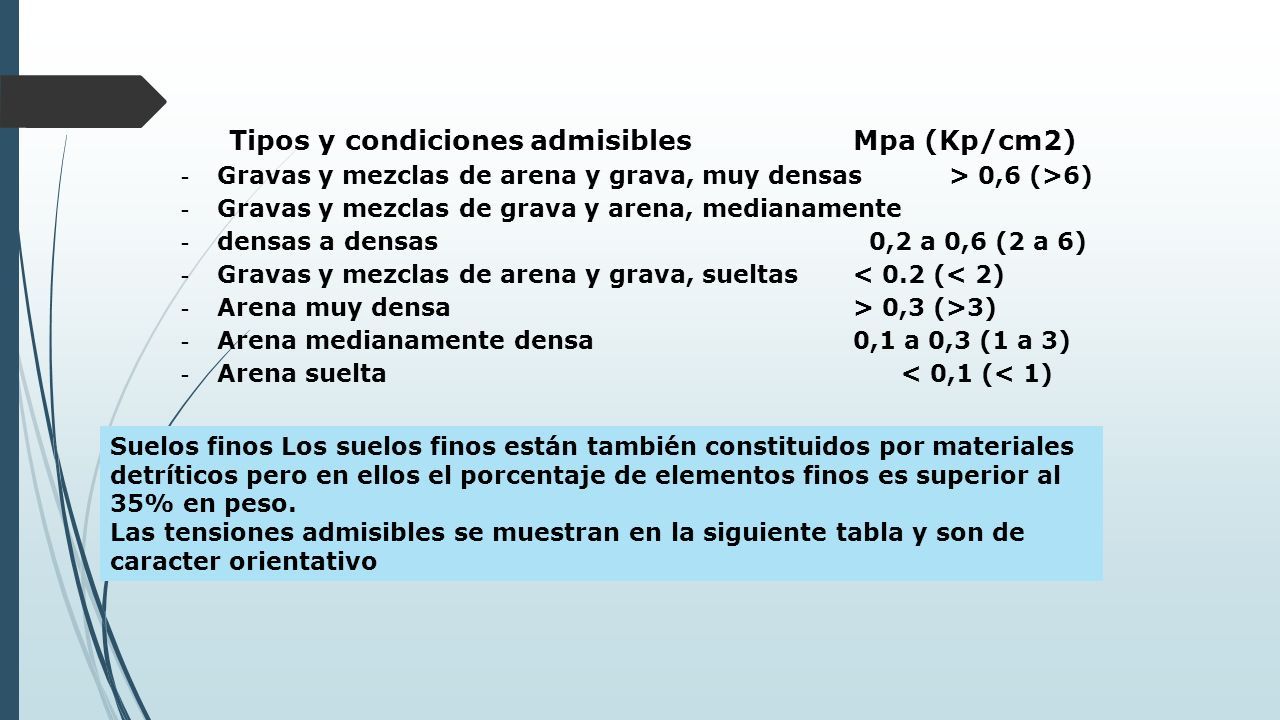

2 Tipos y condiciones admisiblesMpa (Kp/cm2) - Gravas y mezclas de arena y grava, muy densas > 0,6 (>6) - Gravas y mezclas de grava y arena, medianamente - densas a densas 0,2 a 0,6 (2 a 6) - Gravas y mezclas de arena y grava, sueltas< 0.2 (< 2) - Arena muy densa > 0,3 (>3) - Arena medianamente densa0,1 a 0,3 (1 a 3) - Arena suelta< 0,1 (< 1) Suelos finos Los suelos finos están también constituidos por materiales detríticos pero en ellos el porcentaje de elementos finos es superior al 35% en peso. Las tensiones admisibles se muestran en la siguiente tabla y son de caracter orientativo

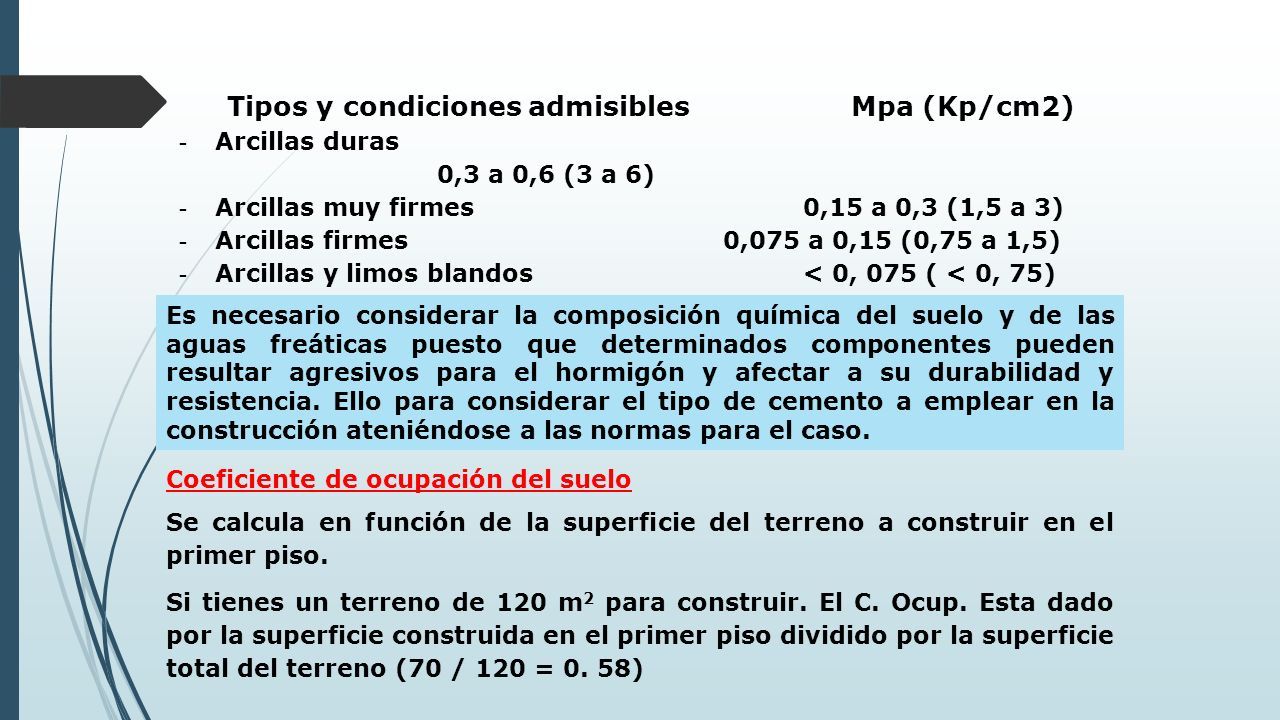

3 Tipos y condiciones admisiblesMpa (Kp/cm2) - Arcillas duras 0,3 a 0,6 (3 a 6) - Arcillas muy firmes0,15 a 0,3 (1,5 a 3) - Arcillas firmes 0,075 a 0,15 (0,75 a 1,5) - Arcillas y limos blandos< 0, 075 ( < 0, 75) Es necesario considerar la composición química del suelo y de las aguas freáticas puesto que determinados componentes pueden resultar agresivos para el hormigón y afectar a su durabilidad y resistencia. Ello para considerar el tipo de cemento a emplear en la construcción ateniéndose a las normas para el caso. Coeficiente de ocupación del suelo Se calcula en función de la superficie del terreno a construir en el primer piso. Si tienes un terreno de 120 m 2 para construir. El C. Ocup. Esta dado por la superficie construida en el primer piso dividido por la superficie total del terreno (70 / 120 = 0. 58)

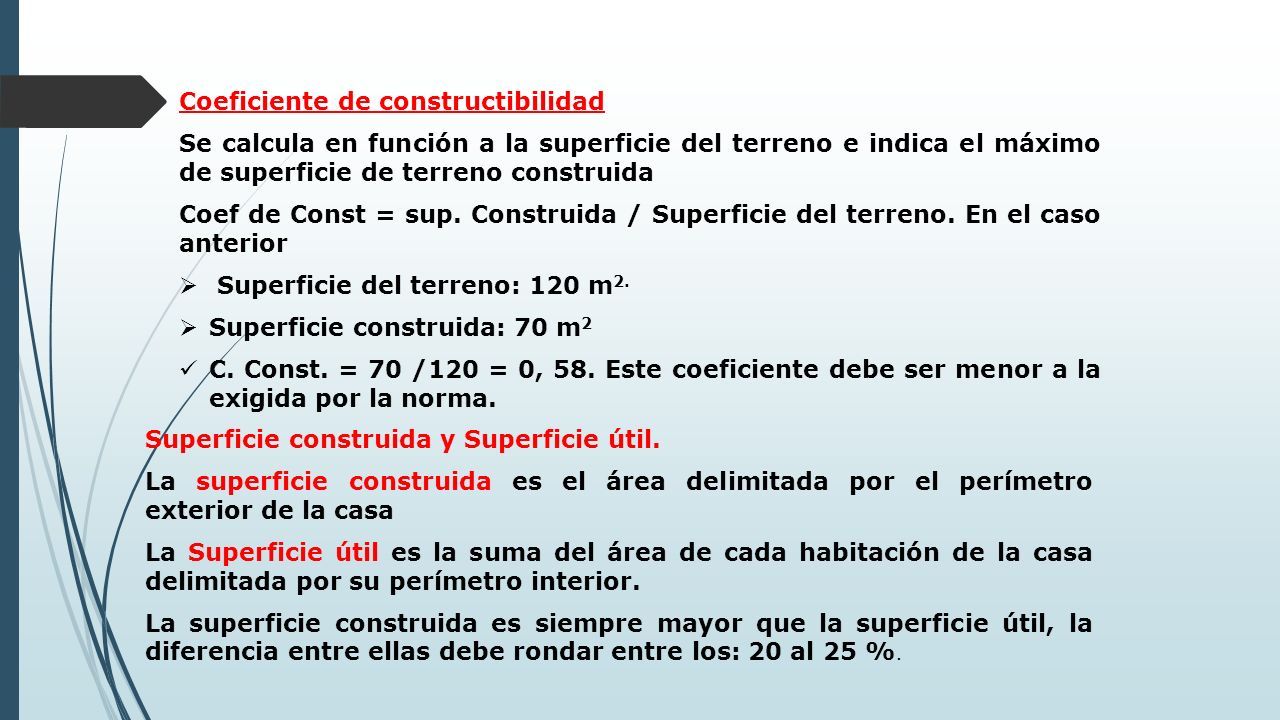

4 Coeficiente de constructibilidad Se calcula en función a la superficie del terreno e indica el máximo de superficie de terreno construida Coef de Const = sup. Construida / Superficie del terreno. En el caso anterior  Superficie del terreno: 120 m 2.  Superficie construida: 70 m 2 C. Const. = 70 /120 = 0, 58. Este coeficiente debe ser menor a la exigida por la norma. Superficie construida y Superficie útil. La superficie construida es el área delimitada por el perímetro exterior de la casa La Superficie útil es la suma del área de cada habitación de la casa delimitada por su perímetro interior. La superficie construida es siempre mayor que la superficie útil, la diferencia entre ellas debe rondar entre los: 20 al 25 %.

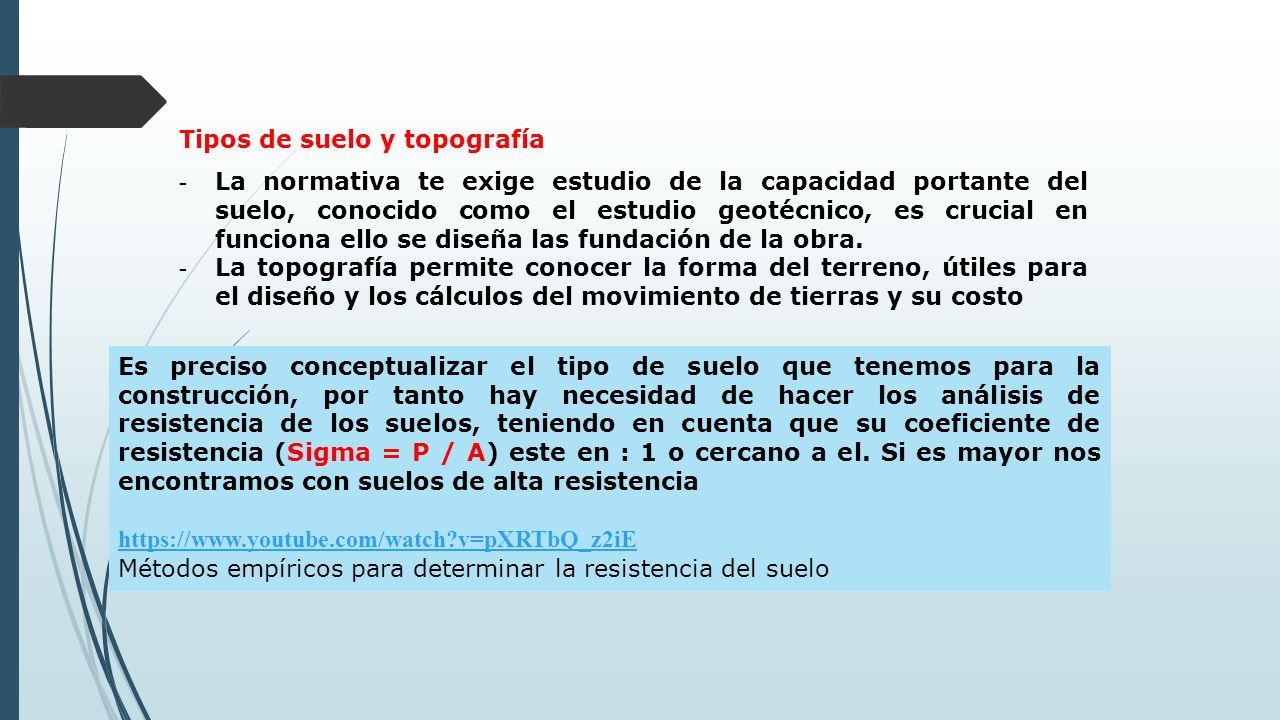

5 Tipos de suelo y topografía - La normativa te exige estudio de la capacidad portante del suelo, conocido como el estudio geotécnico, es crucial en funciona ello se diseña las fundación de la obra. - La topografía permite conocer la forma del terreno, útiles para el diseño y los cálculos del movimiento de tierras y su costo Es preciso conceptualizar el tipo de suelo que tenemos para la construcción, por tanto hay necesidad de hacer los análisis de resistencia de los suelos, teniendo en cuenta que su coeficiente de resistencia (Sigma = P / A) este en : 1 o cercano a el. Si es mayor nos encontramos con suelos de alta resistencia https://www.youtube.com/watch?v=pXRTbQ_z2iE Métodos empíricos para determinar la resistencia del suelo
