1 V I G A S

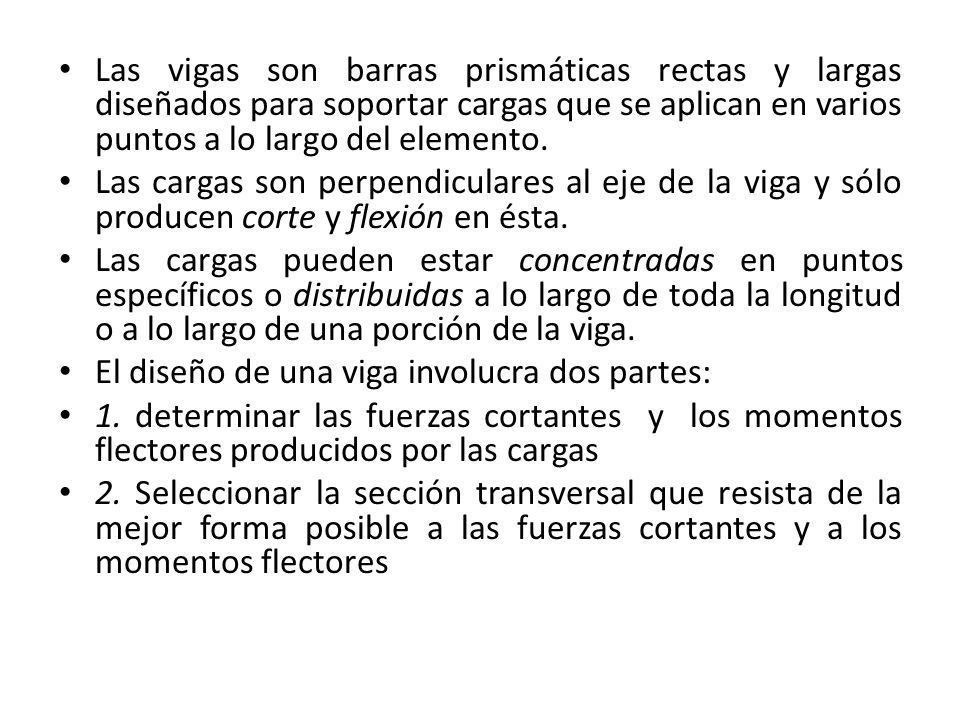

2 Las vigas son barras prismáticas rectas y largas diseñados para soportar cargas que se aplican en varios puntos a lo largo del elemento. Las cargas son perpendiculares al eje de la viga y sólo producen corte y flexión en ésta. Las cargas pueden estar concentradas en puntos específicos o distribuidas a lo largo de toda la longitud o a lo largo de una porción de la viga. El diseño de una viga involucra dos partes: 1. determinar las fuerzas cortantes y los momentos flectores producidos por las cargas 2. Seleccionar la sección transversal que resista de la mejor forma posible a las fuerzas cortantes y a los momentos flectores

3 Las vigas se clasifican de acuerdo con la forma en que estén apoyadas

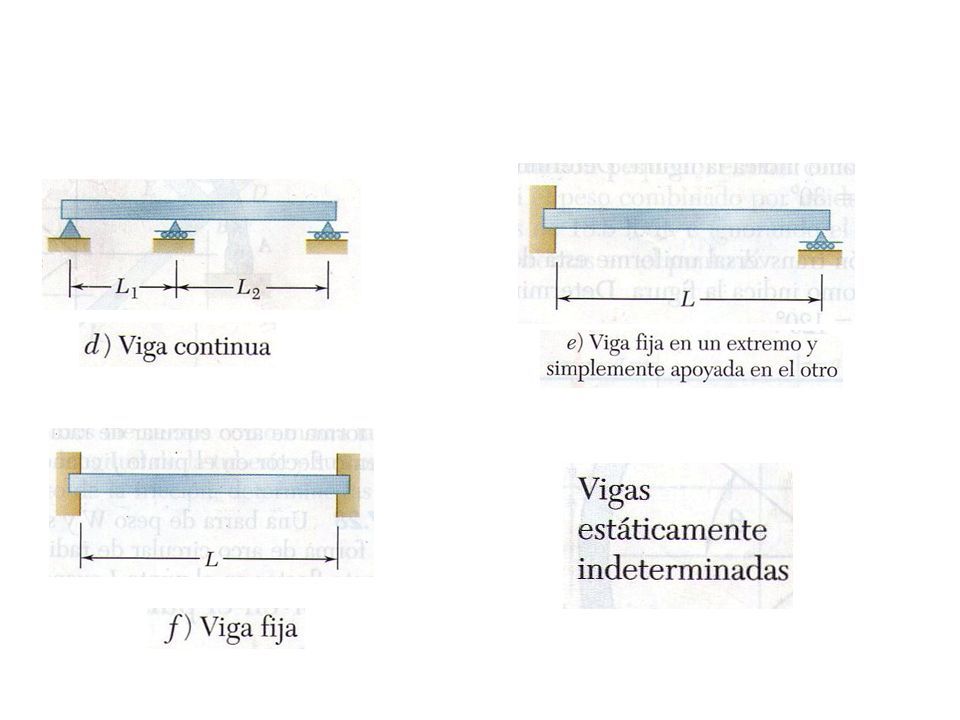

4

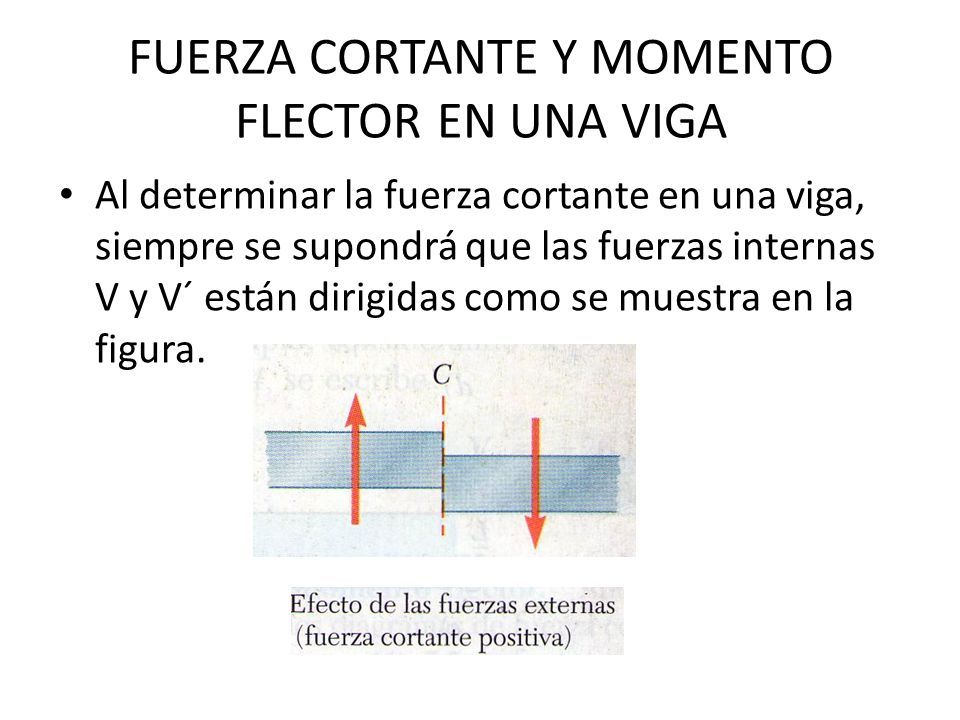

5 FUERZA CORTANTE Y MOMENTO FLECTOR EN UNA VIGA Al determinar la fuerza cortante en una viga, siempre se supondrá que las fuerzas internas V y V´ están dirigidas como se muestra en la figura.

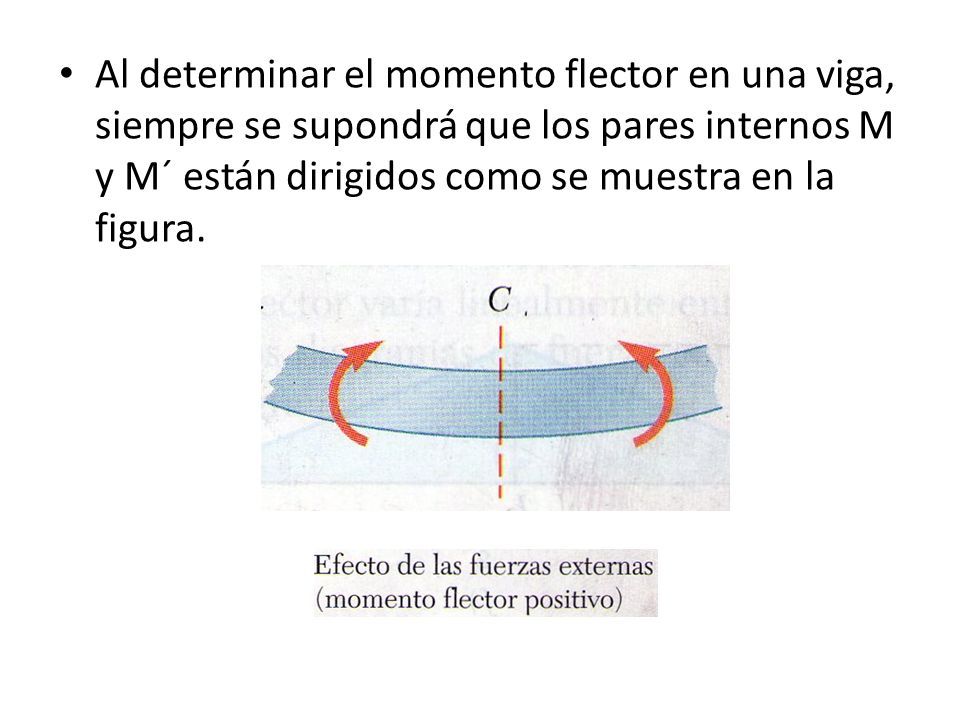

6 Al determinar el momento flector en una viga, siempre se supondrá que los pares internos M y M´ están dirigidos como se muestra en la figura.

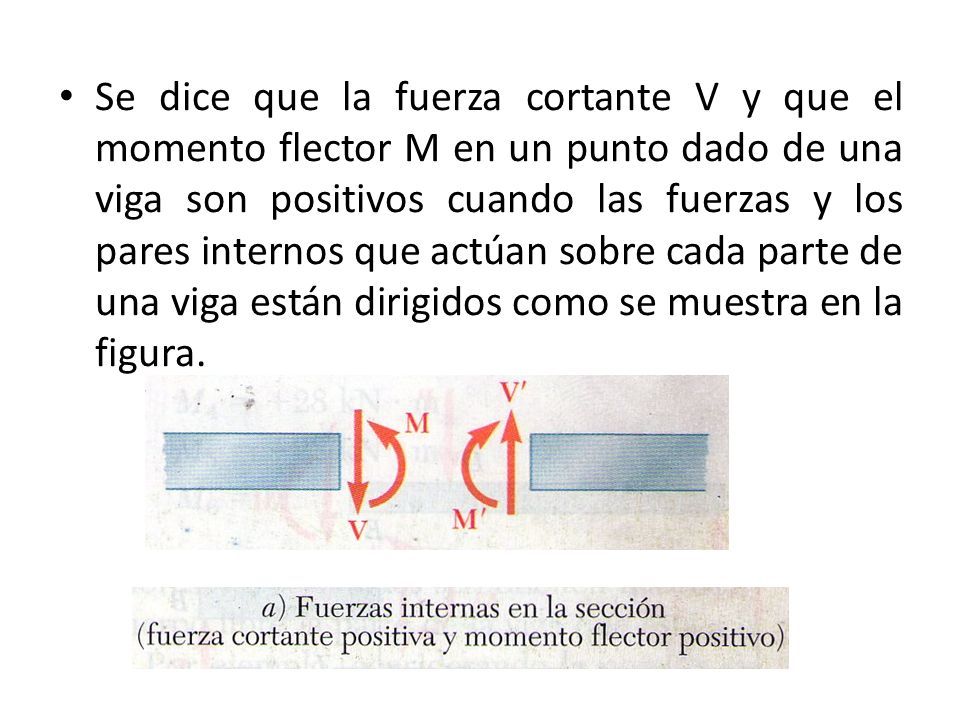

7 Se dice que la fuerza cortante V y que el momento flector M en un punto dado de una viga son positivos cuando las fuerzas y los pares internos que actúan sobre cada parte de una viga están dirigidos como se muestra en la figura.

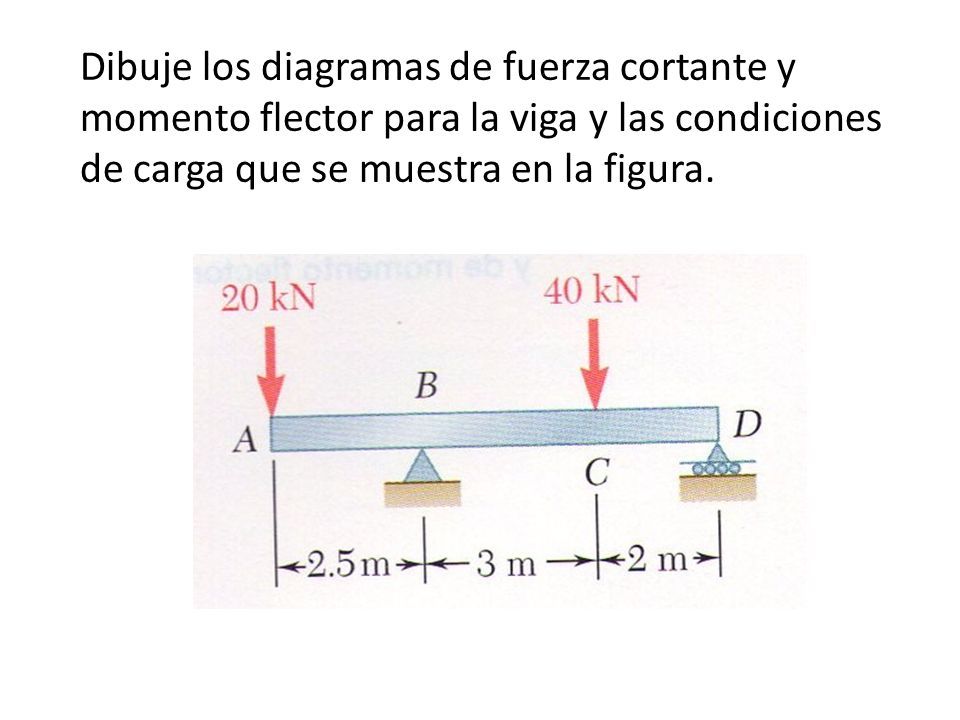

8 Dibuje los diagramas de fuerza cortante y momento flector para la viga y las condiciones de carga que se muestra en la figura.

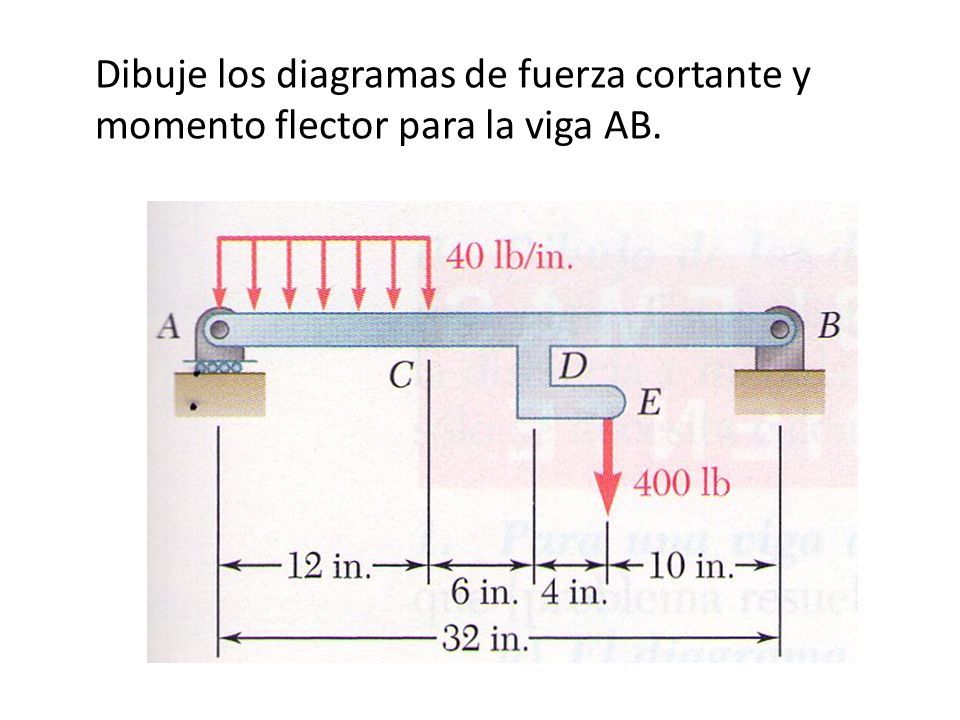

9 Dibuje los diagramas de fuerza cortante y momento flector para la viga AB.

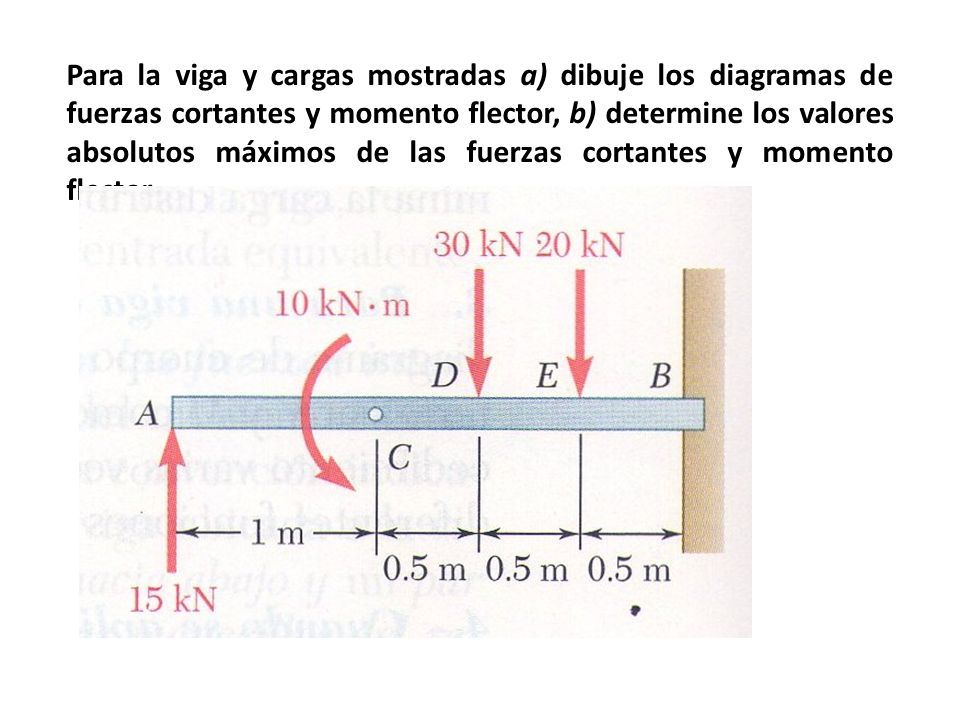

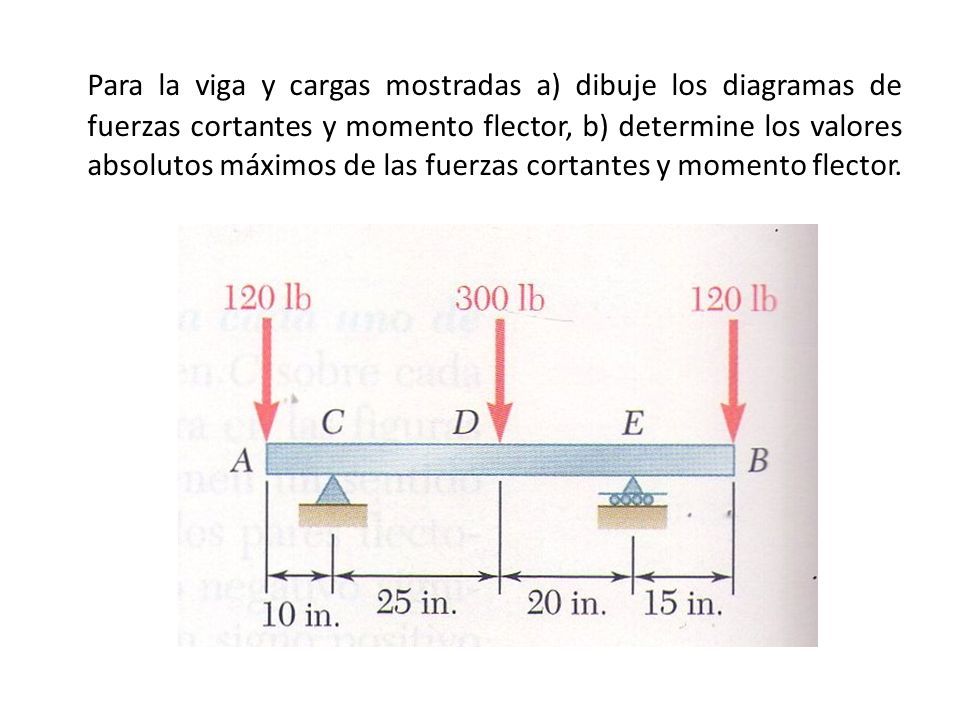

10 Para la viga y cargas mostradas a) dibuje los diagramas de fuerzas cortantes y momento flector, b) determine los valores absolutos máximos de las fuerzas cortantes y momento flector.

11

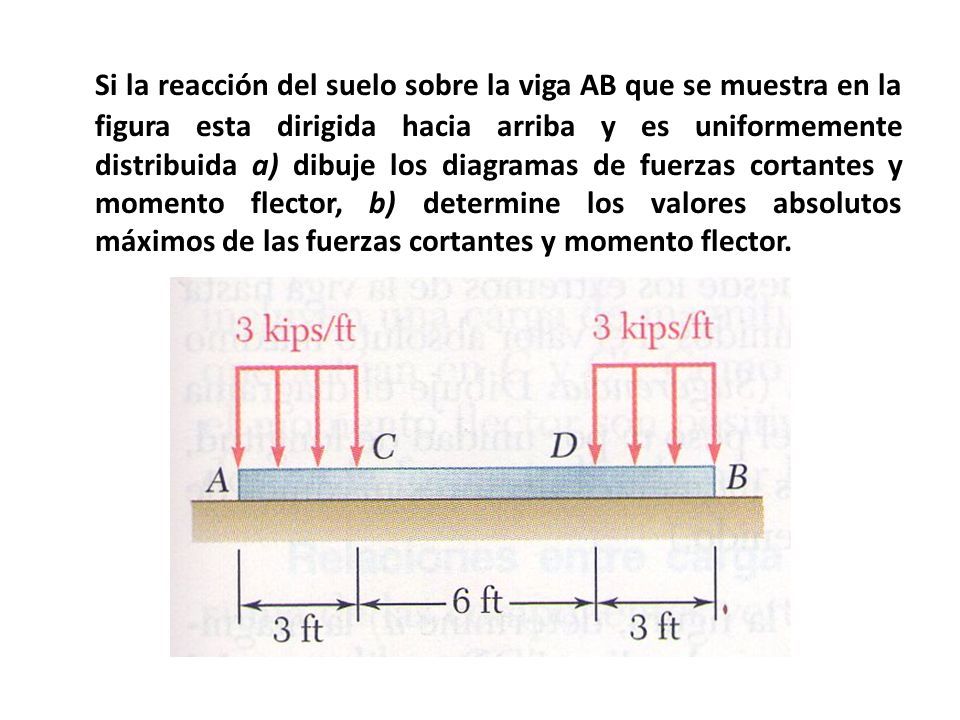

12 Si la reacción del suelo sobre la viga AB que se muestra en la figura esta dirigida hacia arriba y es uniformemente distribuida a) dibuje los diagramas de fuerzas cortantes y momento flector, b) determine los valores absolutos máximos de las fuerzas cortantes y momento flector.

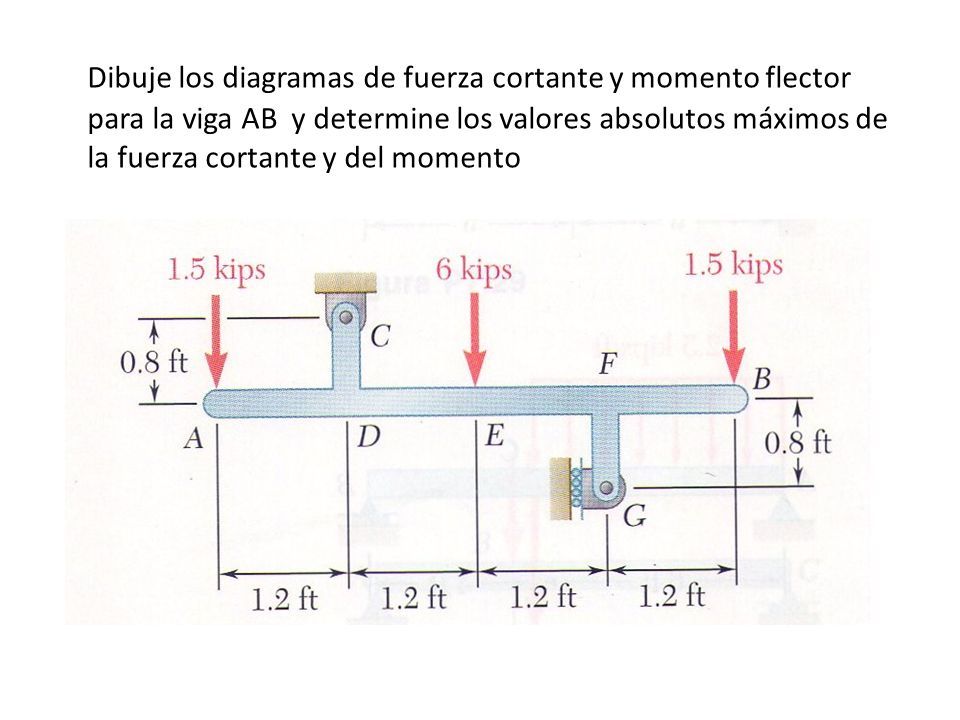

13 Dibuje los diagramas de fuerza cortante y momento flector para la viga AB y determine los valores absolutos máximos de la fuerza cortante y del momento

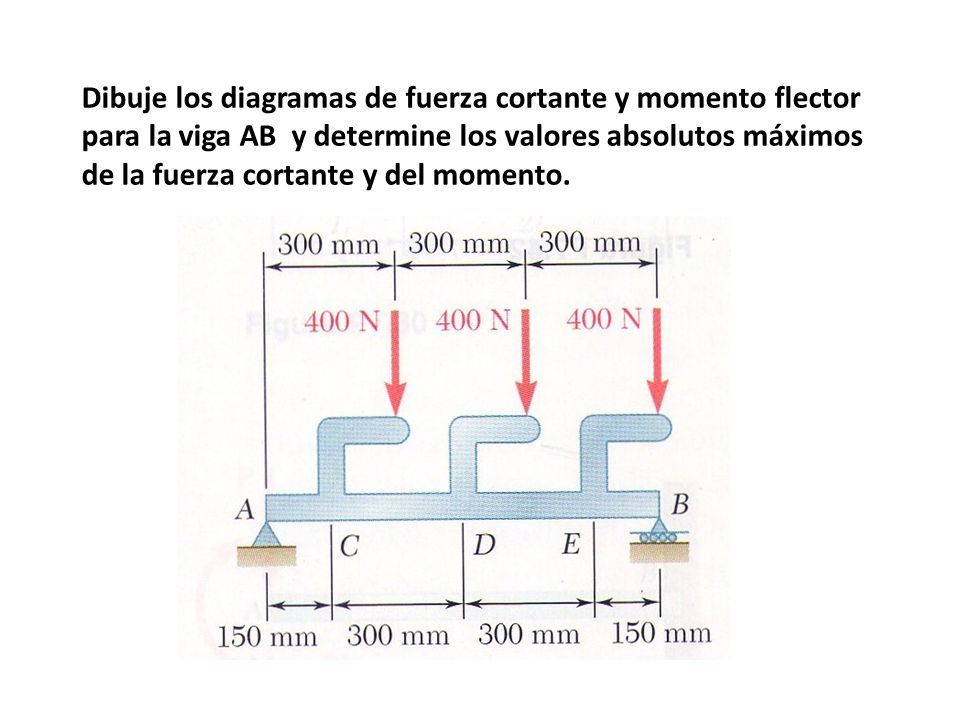

14 Dibuje los diagramas de fuerza cortante y momento flector para la viga AB y determine los valores absolutos máximos de la fuerza cortante y del momento.

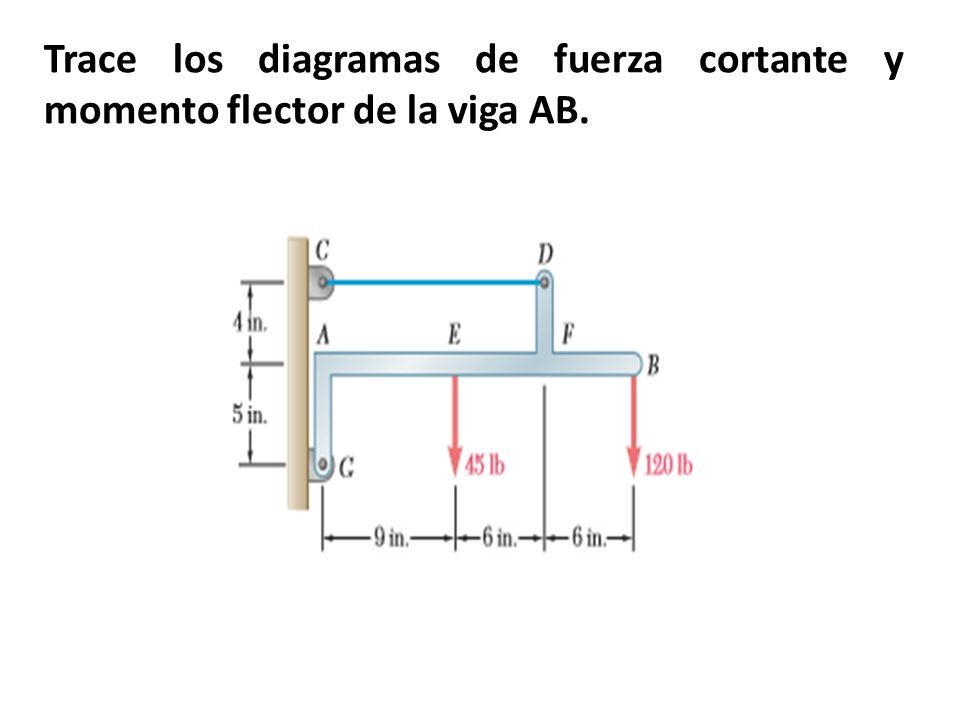

15 Trace los diagramas de fuerza cortante y momento flector de la viga AB.

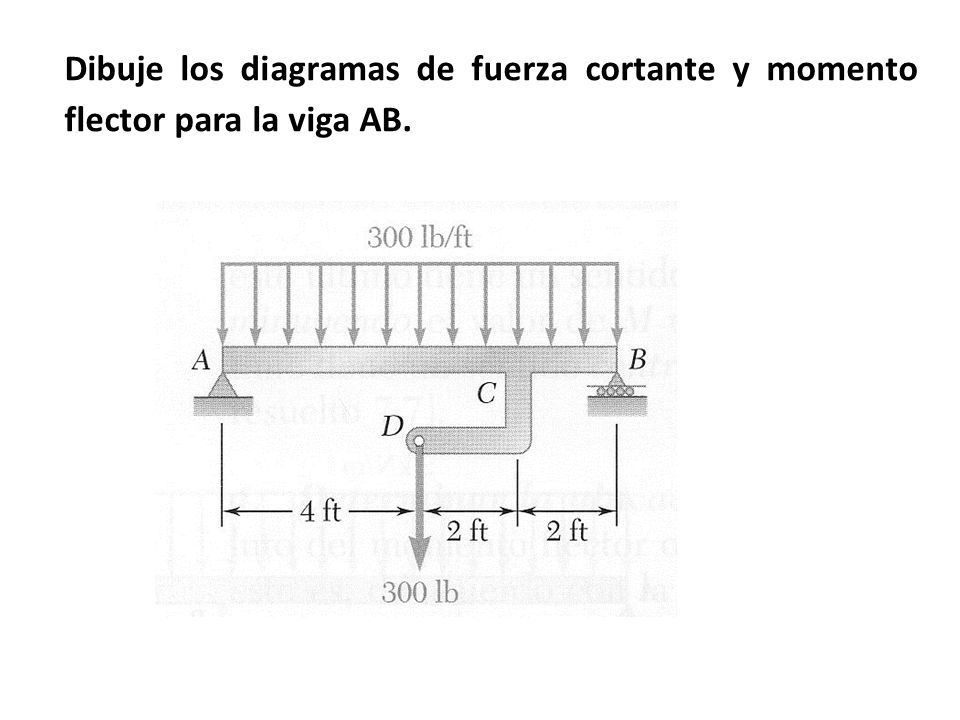

16 Dibuje los diagramas de fuerza cortante y momento flector para la viga AB.
