1 Mallas De Tierra Paola Andrea Rizo Delgado Alejandro Tabares Correa Cristian Camilo Arévalo David Andrés Luna

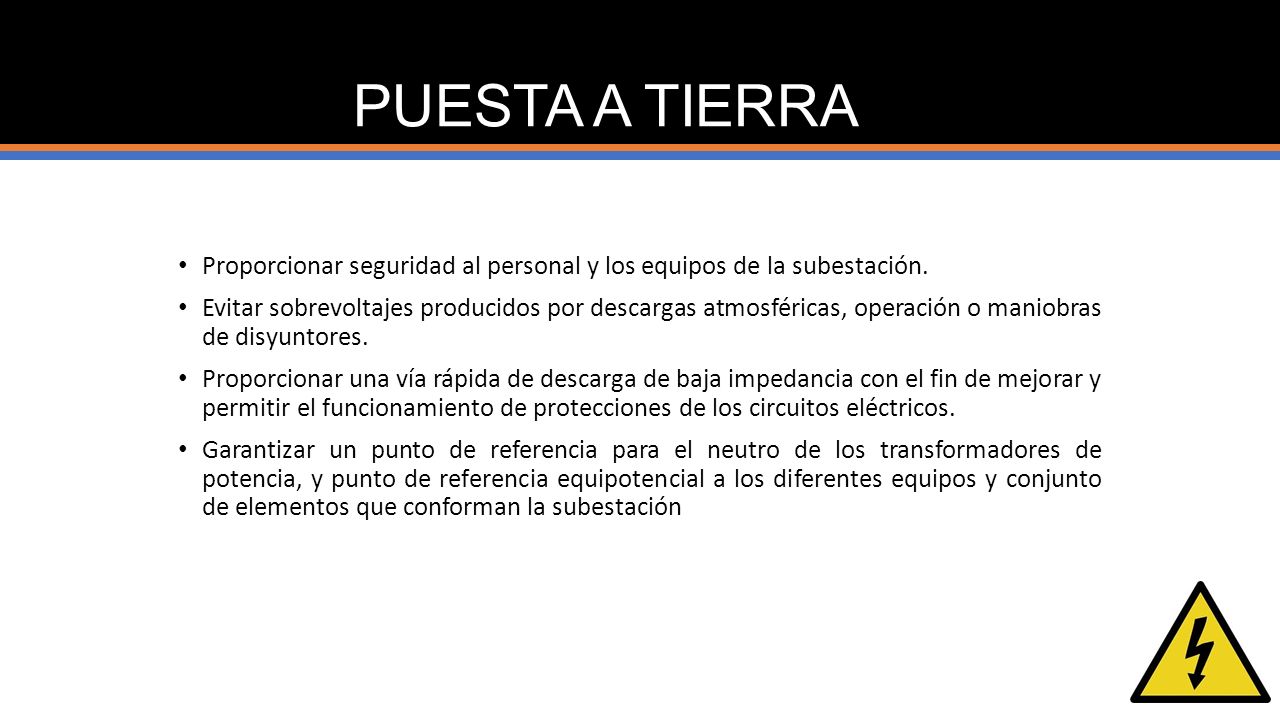

2 FUNA DEPUESTA A TIERRA Proporcionar seguridad al personal y los equipos de la subestación. Evitar sobrevoltajes producidos por descargas atmosféricas, operación o maniobras de disyuntores. Proporcionar una vía rápida de descarga de baja impedancia con el fin de mejorar y permitir el funcionamiento de protecciones de los circuitos eléctricos. Garantizar un punto de referencia para el neutro de los transformadores de potencia, y punto de referencia equipotencial a los diferentes equipos y conjunto de elementos que conforman la subestación

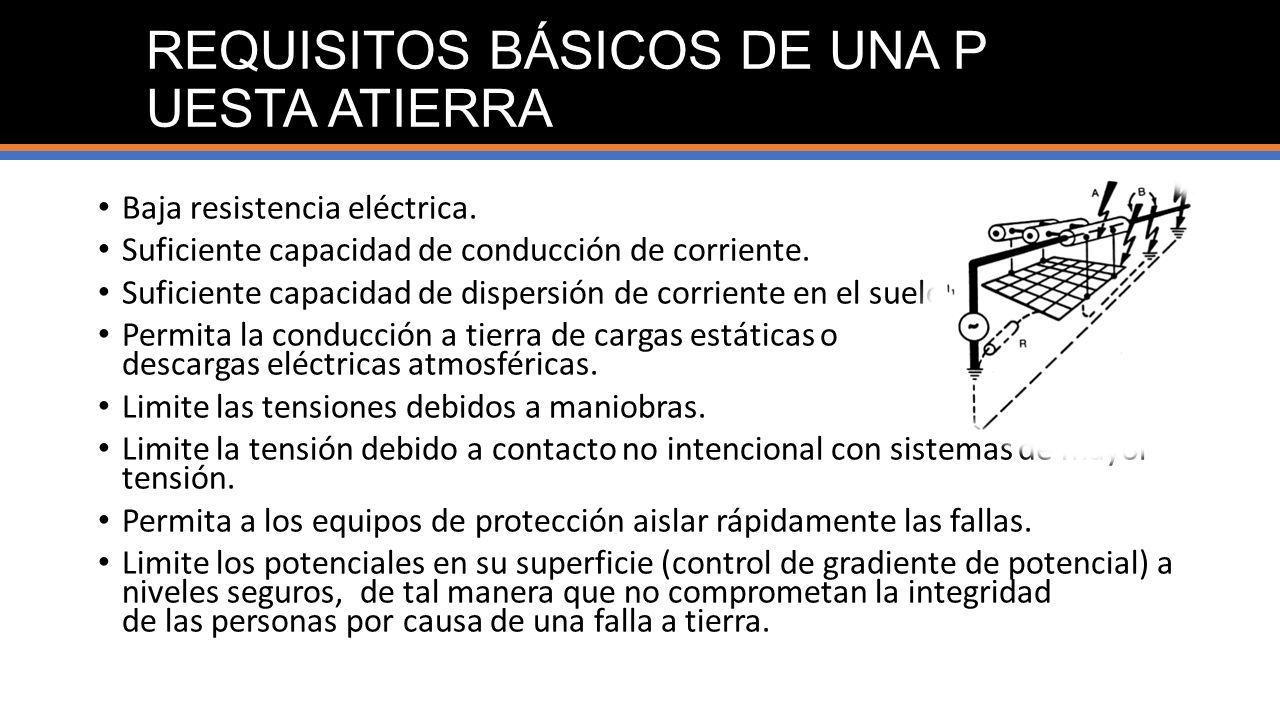

3 REQUISITOS BÁSICOS DE UNA P UESTA ATIERRA Baja resistencia eléctrica. Suficiente capacidad de conducción de corriente. Suficiente capacidad de dispersión de corriente en el suelo. Permita la conducción a tierra de cargas estáticas o descargas eléctricas atmosféricas. Limite las tensiones debidos a maniobras. Limite la tensión debido a contacto no intencional con sistemas de mayor tensión. Permita a los equipos de protección aislar rápidamente las fallas. Limite los potenciales en su superficie (control de gradiente de potencial) a niveles seguros, de tal manera que no comprometan la integridad de las personas por causa de una falla a tierra.

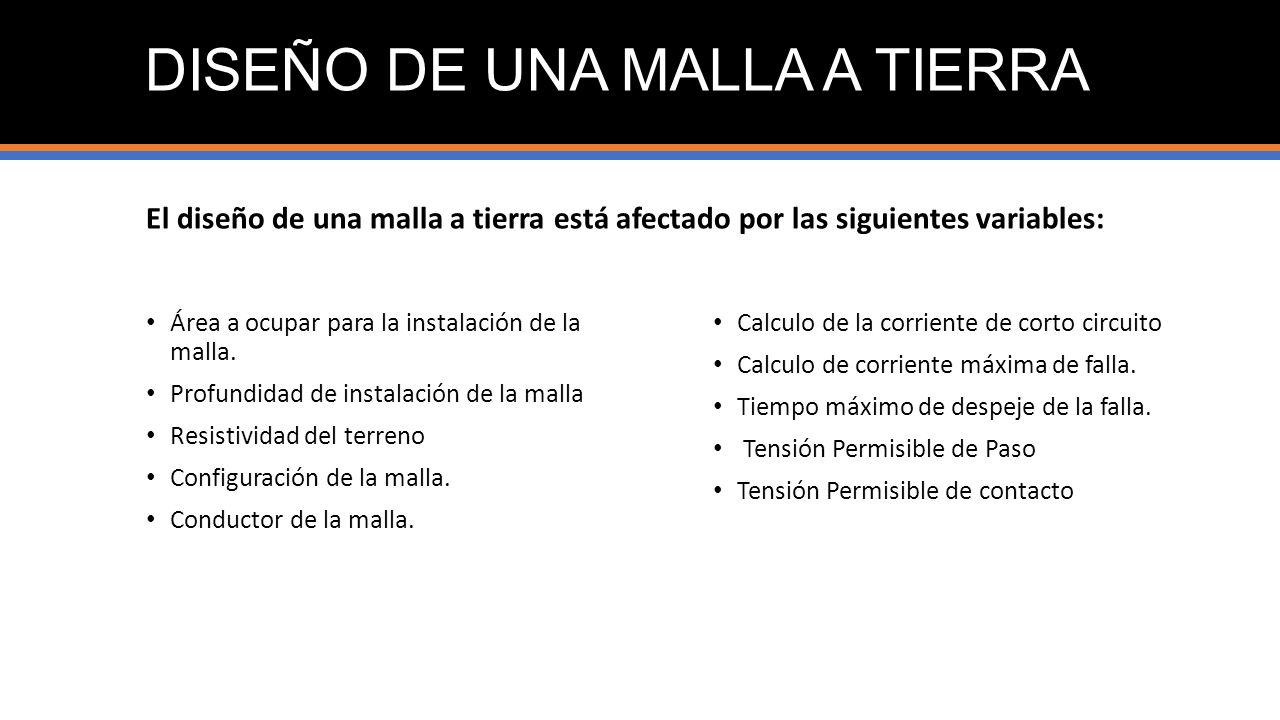

4 DISEÑO DE UNA MALLA A TIERRA Área a ocupar para la instalación de la malla. Profundidad de instalación de la malla Resistividad del terreno Configuración de la malla. Conductor de la malla. Calculo de la corriente de corto circuito Calculo de corriente máxima de falla. Tiempo máximo de despeje de la falla. Tensión Permisible de Paso Tensión Permisible de contacto El diseño de una malla a tierra está afectado por las siguientes variables:

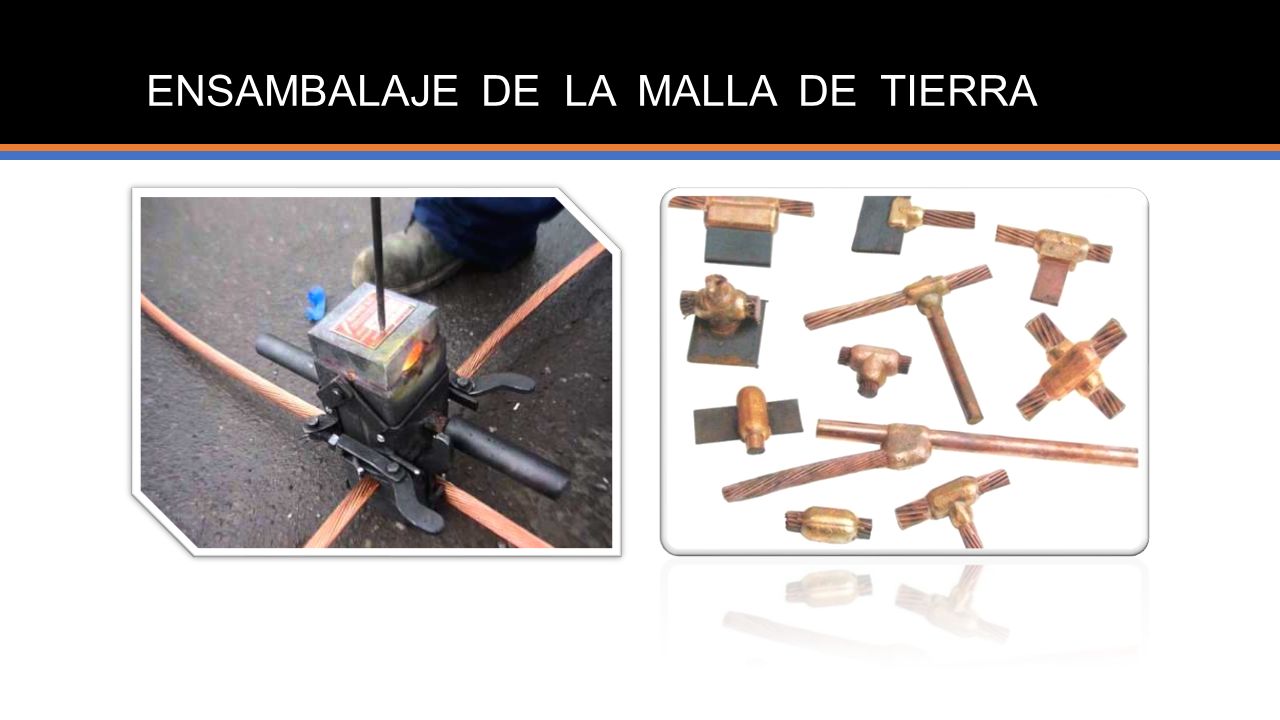

5 ENSAMBALAJE DE LA MALLA DE TIERRA

6 OTROS TIPOS DE CONEXIONES:

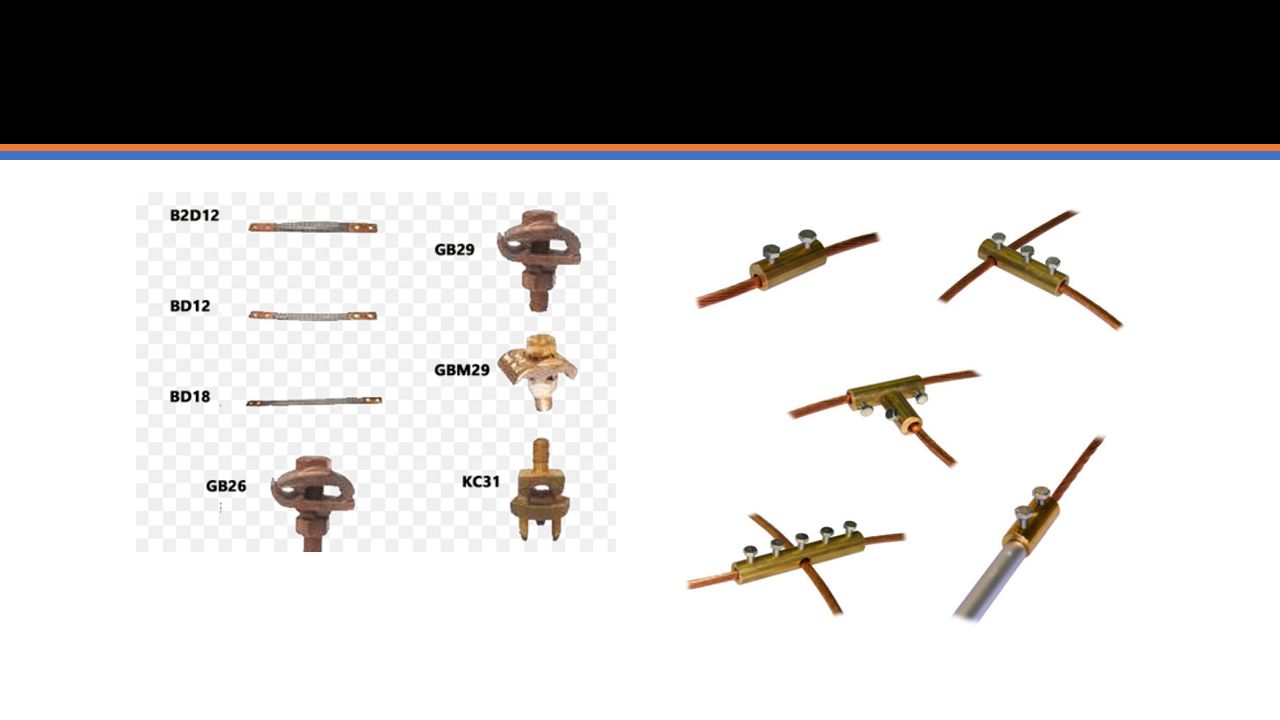

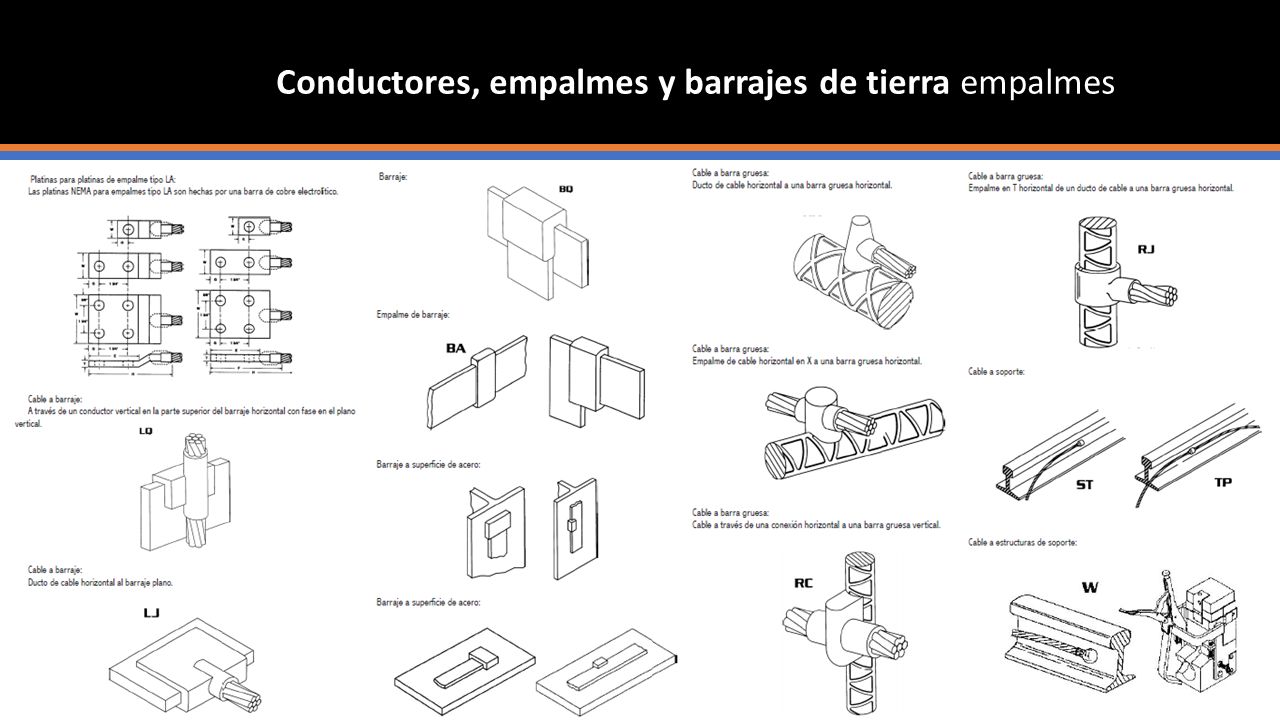

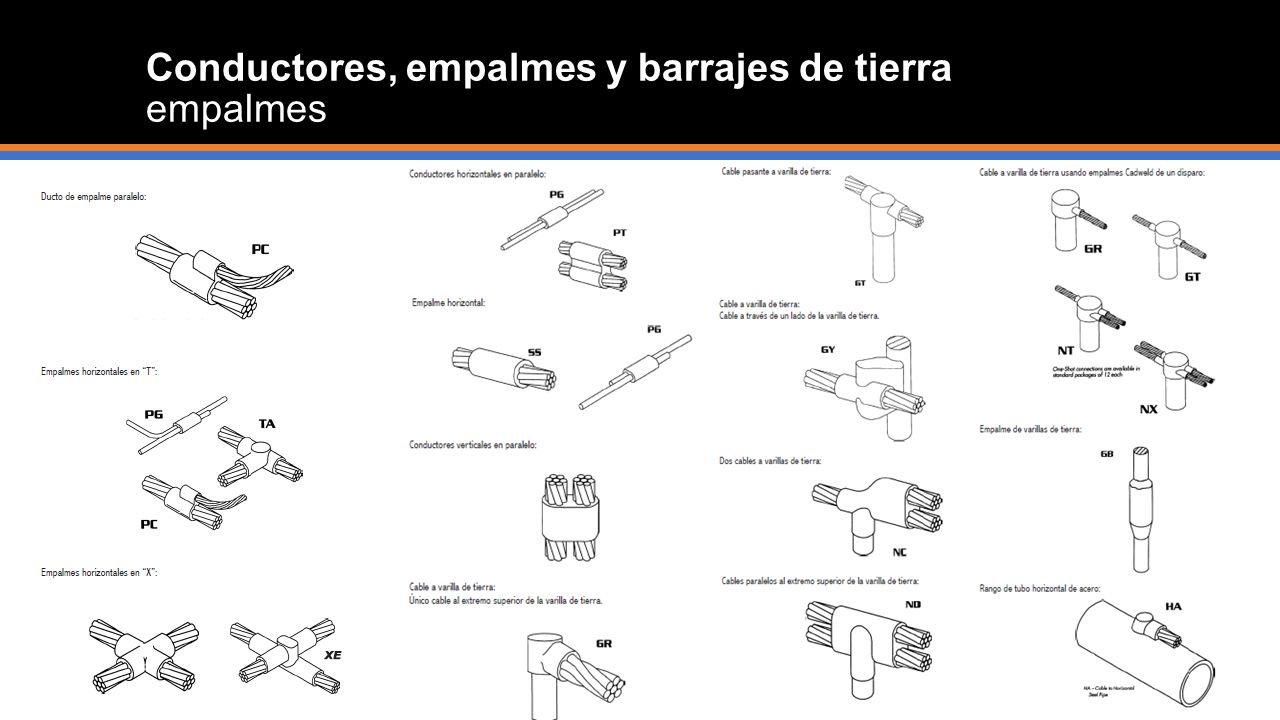

7 Conductores, Conductores, empalmes y barrajes de tierra empalmes y barrajes de tierra

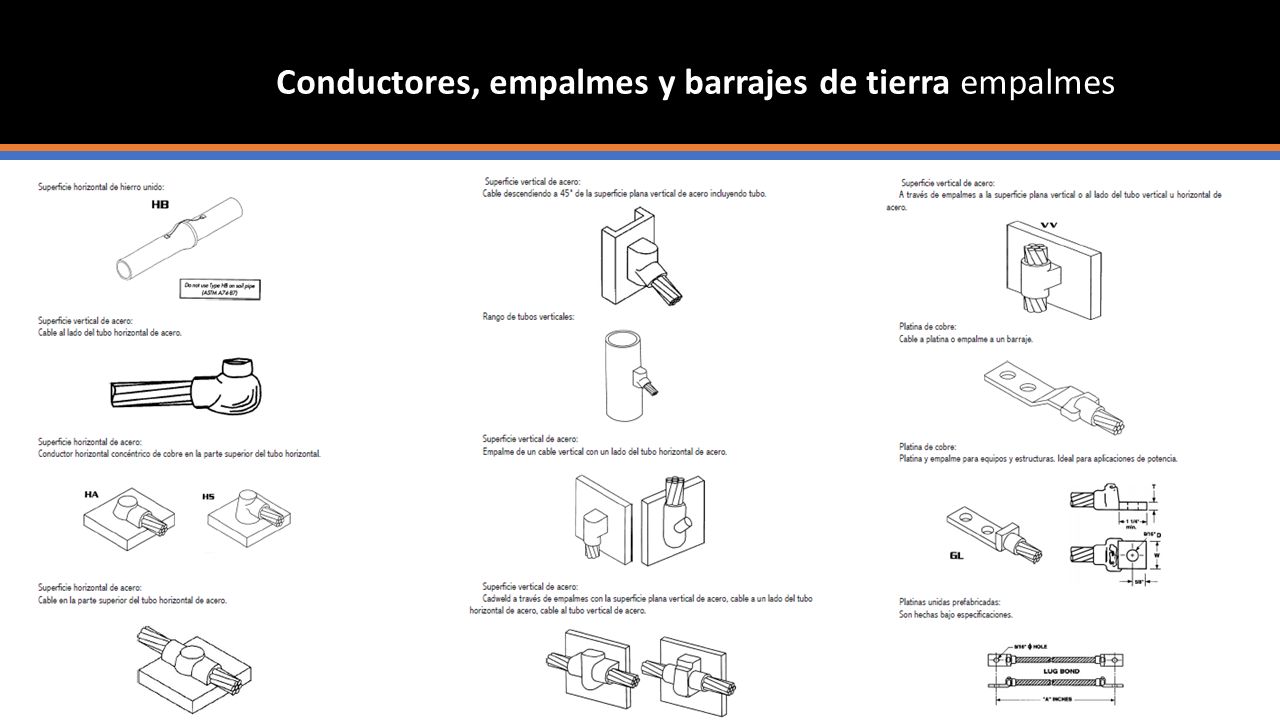

8 Conductores, empalmes y barrajes de tierra empalmes

9

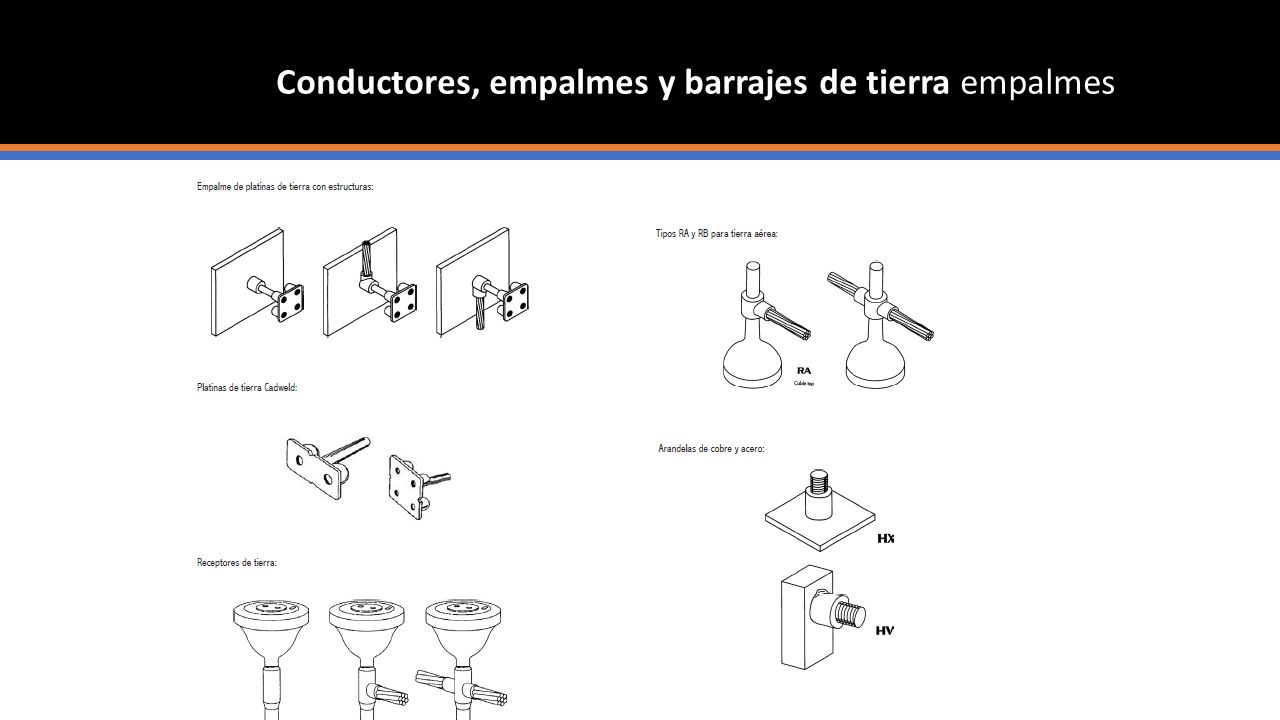

10

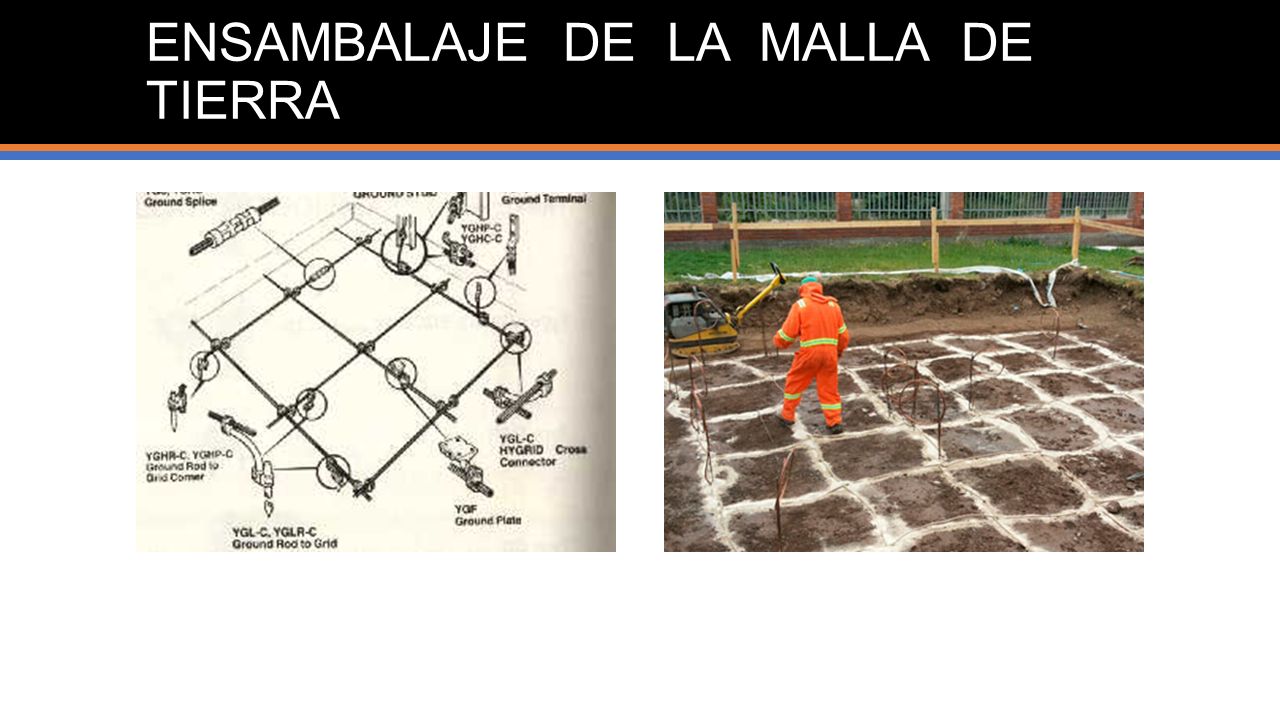

11 ENSAMBALAJE DE LA MALLA DE TIERRA

12 TENSIONES DE PASO Y DE CONTACTO:

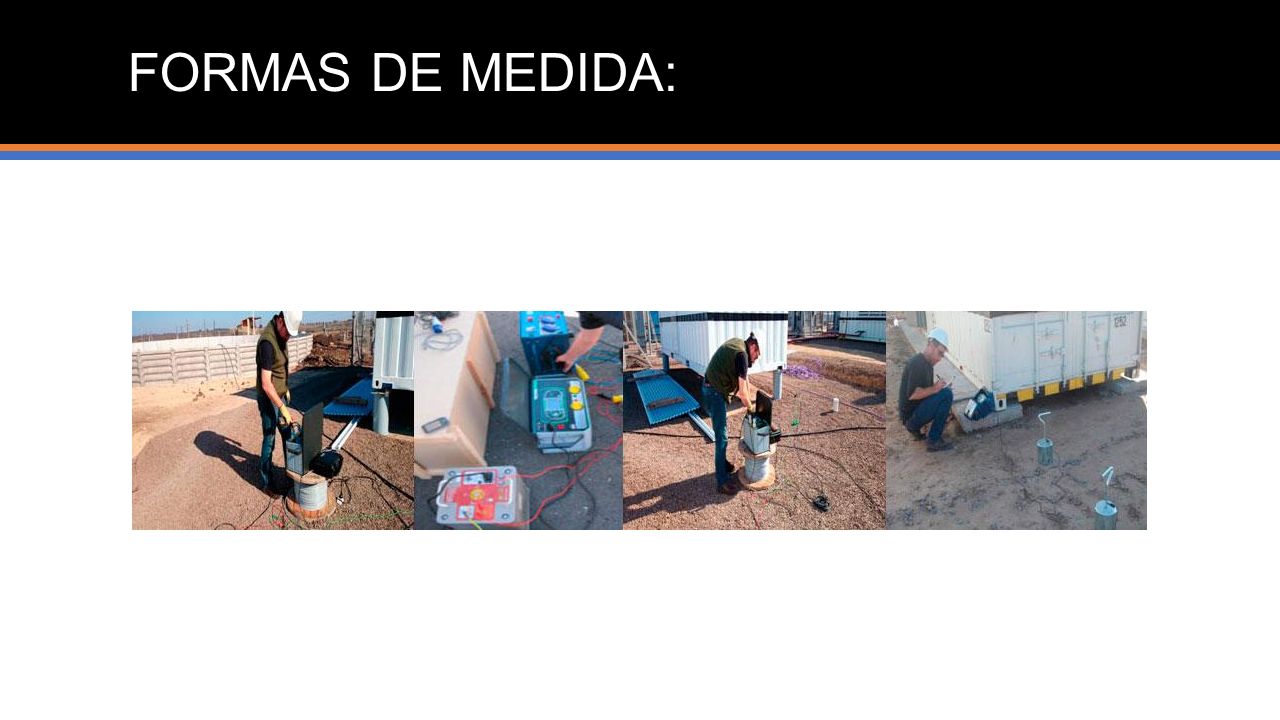

13 FORMAS DE MEDIDA:

14 Valores recomendados de Resistencia de Puesta a Tierra (RPT): Pueden tomarse como referencia los siguientes valores máximos de RPT adoptados de las normas técnicas IEC 60364­4­ 442, ANSI/IEEE 80, NTC 2050, NTC 4552:

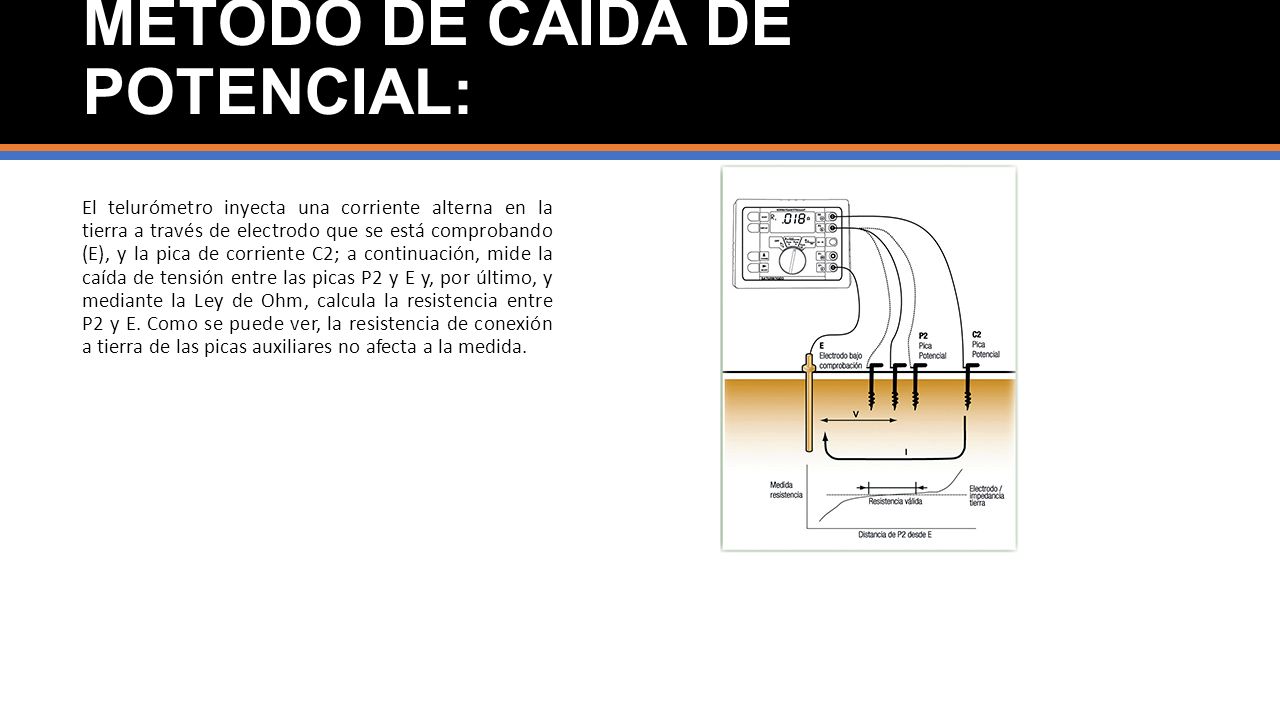

15 MÉTODO DE CAÍDA DE POTENCIAL: El telurómetro inyecta una corriente alterna en la tierra a través de electrodo que se está comprobando (E), y la pica de corriente C2; a continuación, mide la caída de tensión entre las picas P2 y E y, por último, y mediante la Ley de Ohm, calcula la resistencia entre P2 y E. Como se puede ver, la resistencia de conexión a tierra de las picas auxiliares no afecta a la medida.

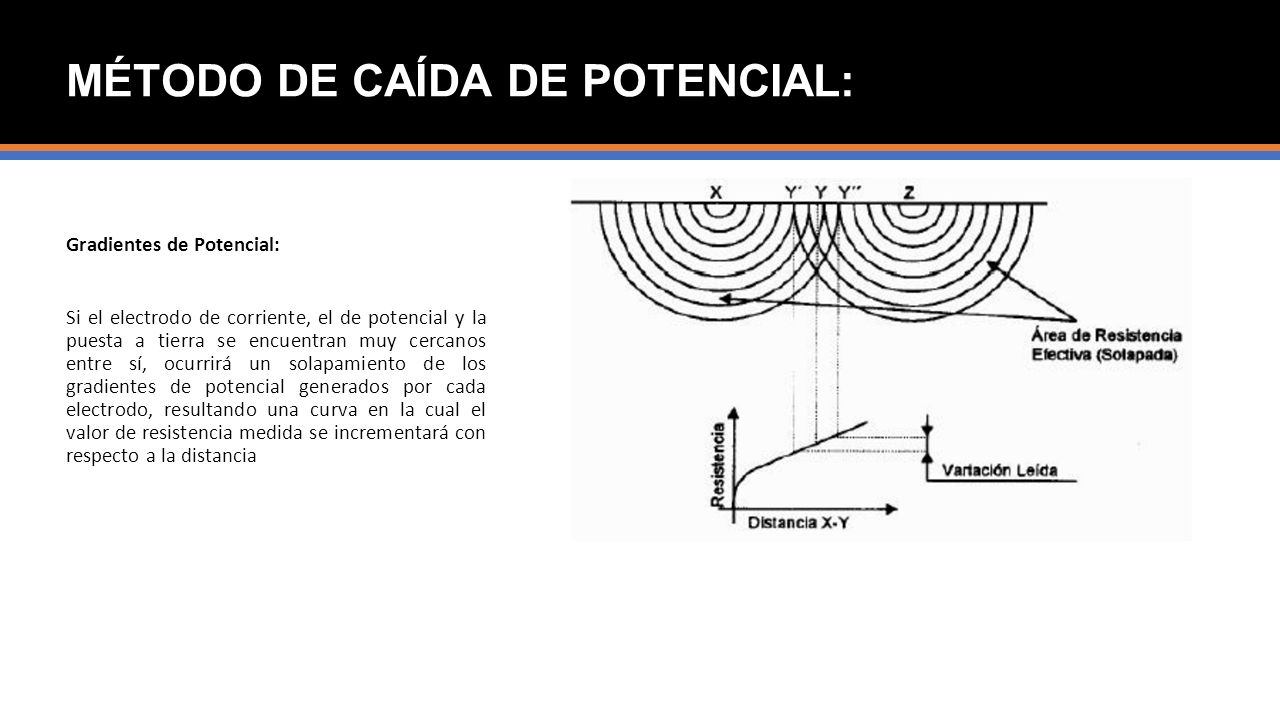

16 MÉTODO DE CAÍDA DE POTENCIAL: Gradientes de Potencial: Si el electrodo de corriente, el de potencial y la puesta a tierra se encuentran muy cercanos entre sí, ocurrirá un solapamiento de los gradientes de potencial generados por cada electrodo, resultando una curva en la cual el valor de resistencia medida se incrementará con respecto a la distancia

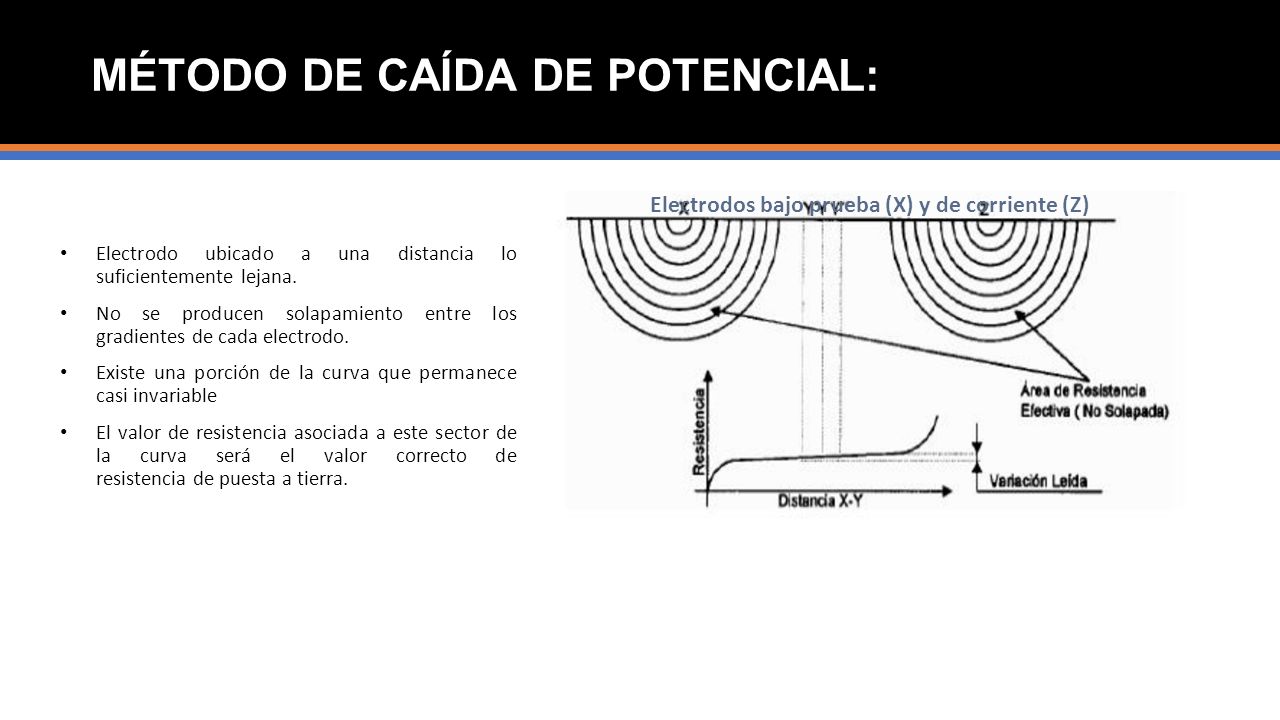

17 MÉTODO DE CAÍDA DE POTENCIAL: Electrodo ubicado a una distancia lo suficientemente lejana. No se producen solapamiento entre los gradientes de cada electrodo. Existe una porción de la curva que permanece casi invariable El valor de resistencia asociada a este sector de la curva será el valor correcto de resistencia de puesta a tierra. Electrodos bajo prueba (X) y de corriente (Z)

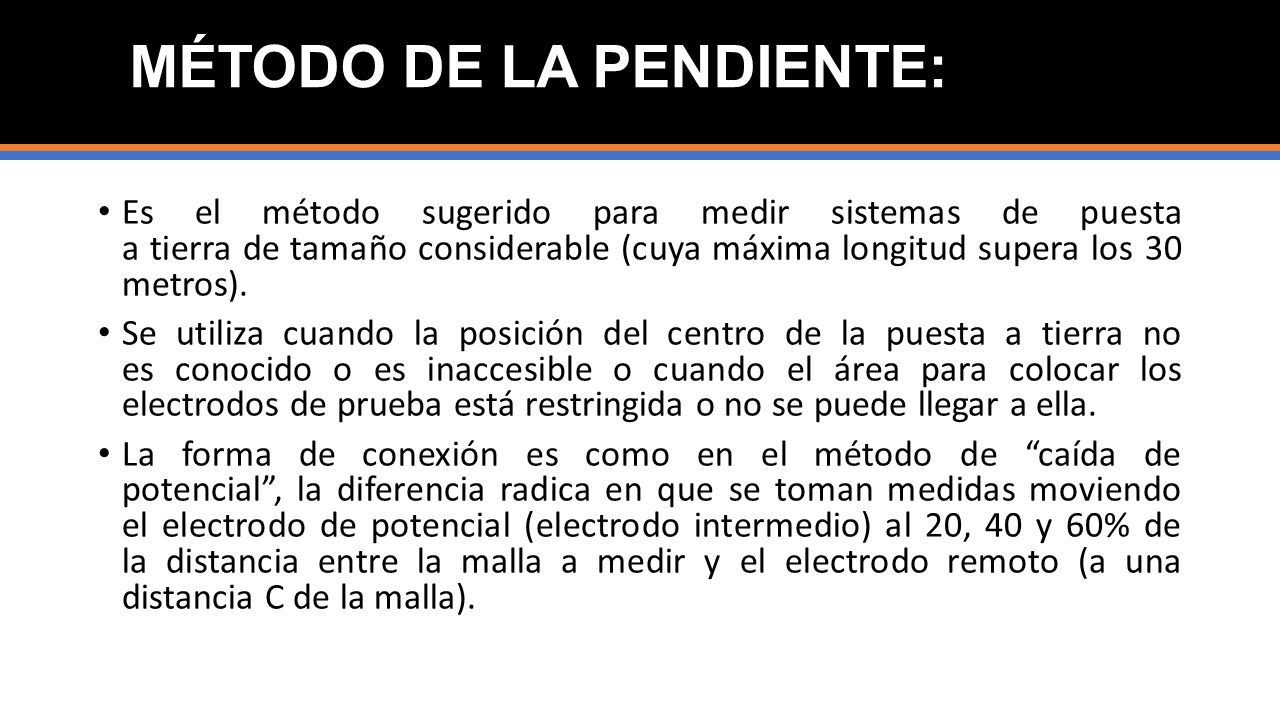

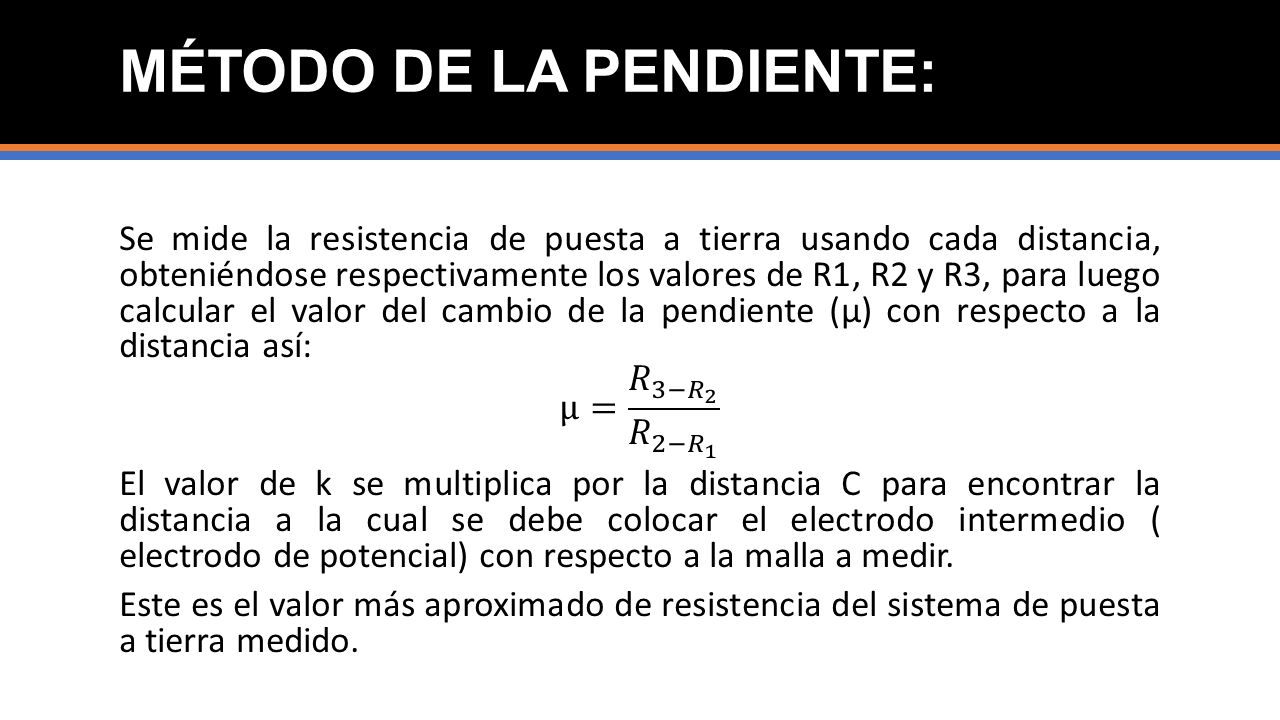

18 MÉTODO DE LA PENDIENTE: Es el método sugerido para medir sistemas de puesta a tierra de tamaño considerable (cuya máxima longitud supera los 30 metros). Se utiliza cuando la posición del centro de la puesta a tierra no es conocido o es inaccesible o cuando el área para colocar los electrodos de prueba está restringida o no se puede llegar a ella. La forma de conexión es como en el método de “caída de potencial”, la diferencia radica en que se toman medidas moviendo el electrodo de potencial (electrodo intermedio) al 20, 40 y 60% de la distancia entre la malla a medir y el electrodo remoto (a una distancia C de la malla).

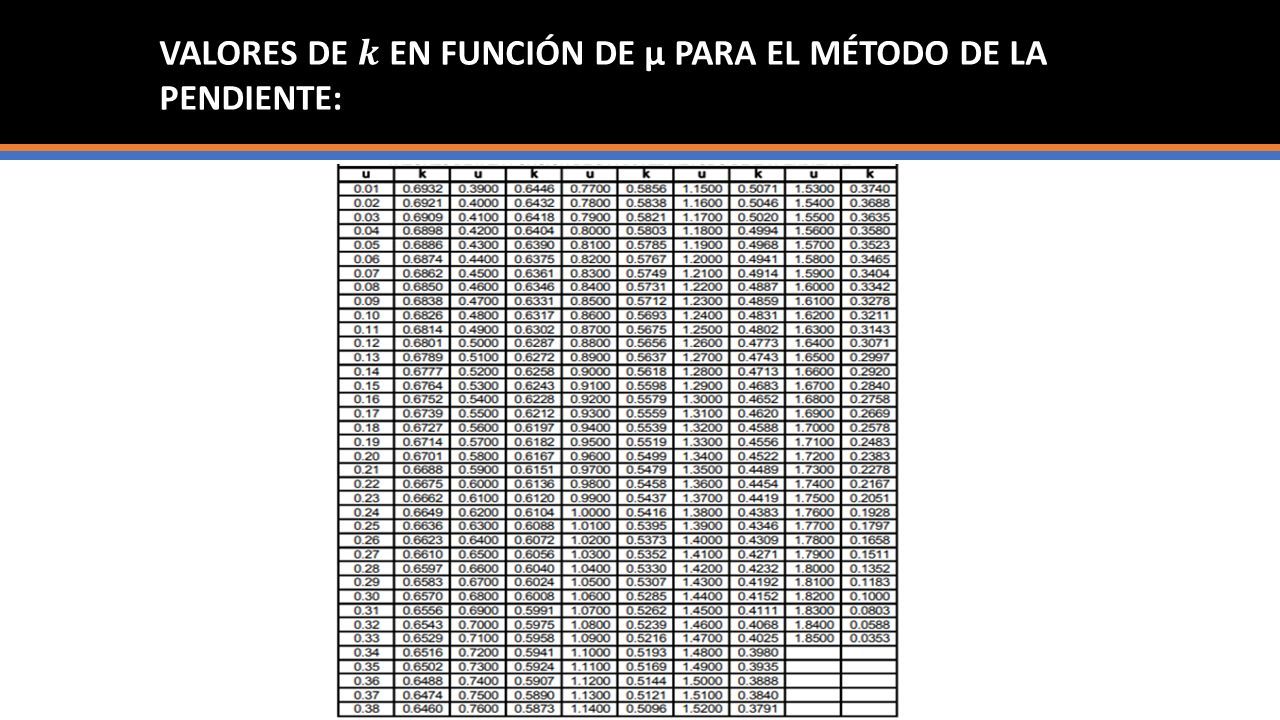

19 MÉTODO DE LA PENDIENTE:

20

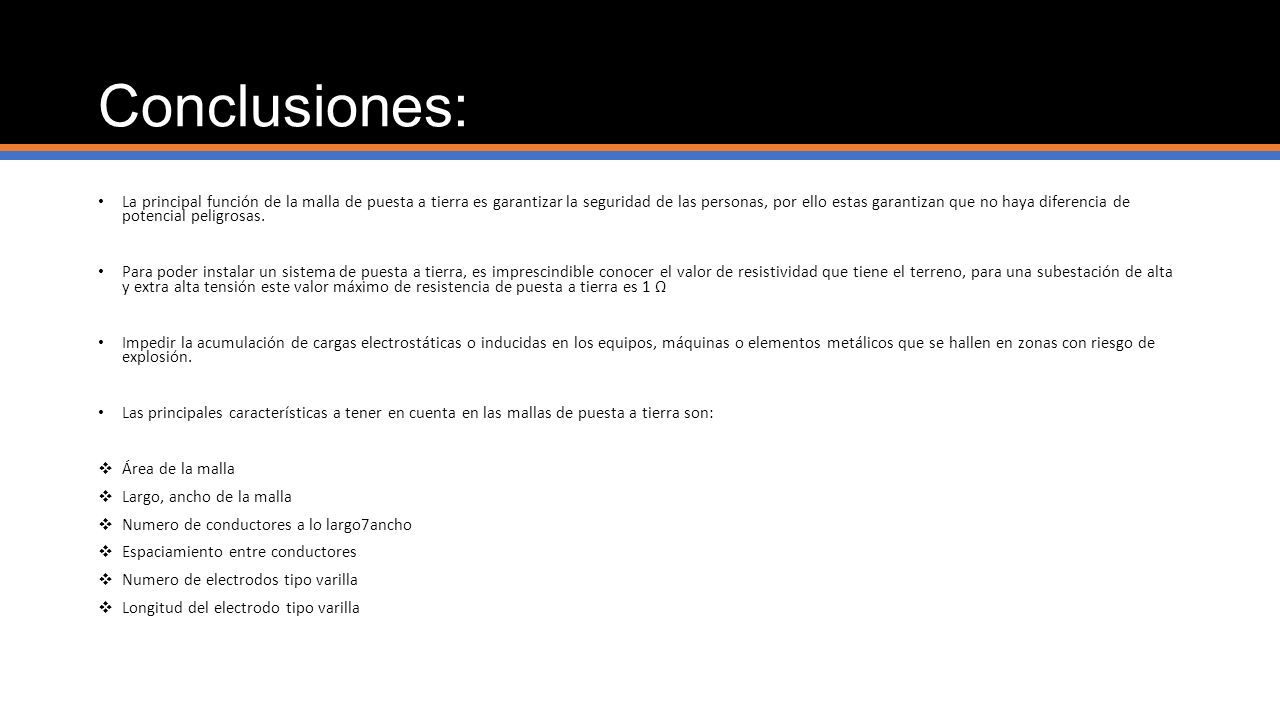

21 Conclusiones: La principal función de la malla de puesta a tierra es garantizar la seguridad de las personas, por ello estas garantizan que no haya diferencia de potencial peligrosas. Para poder instalar un sistema de puesta a tierra, es imprescindible conocer el valor de resistividad que tiene el terreno, para una subestación de alta y extra alta tensión este valor máximo de resistencia de puesta a tierra es 1 Ω Impedir la acumulación de cargas electrostáticas o inducidas en los equipos, máquinas o elementos metálicos que se hallen en zonas con riesgo de explosión. Las principales características a tener en cuenta en las mallas de puesta a tierra son:  Área de la malla  Largo, ancho de la malla  Numero de conductores a lo largo7ancho  Espaciamiento entre conductores  Numero de electrodos tipo varilla  Longitud del electrodo tipo varilla

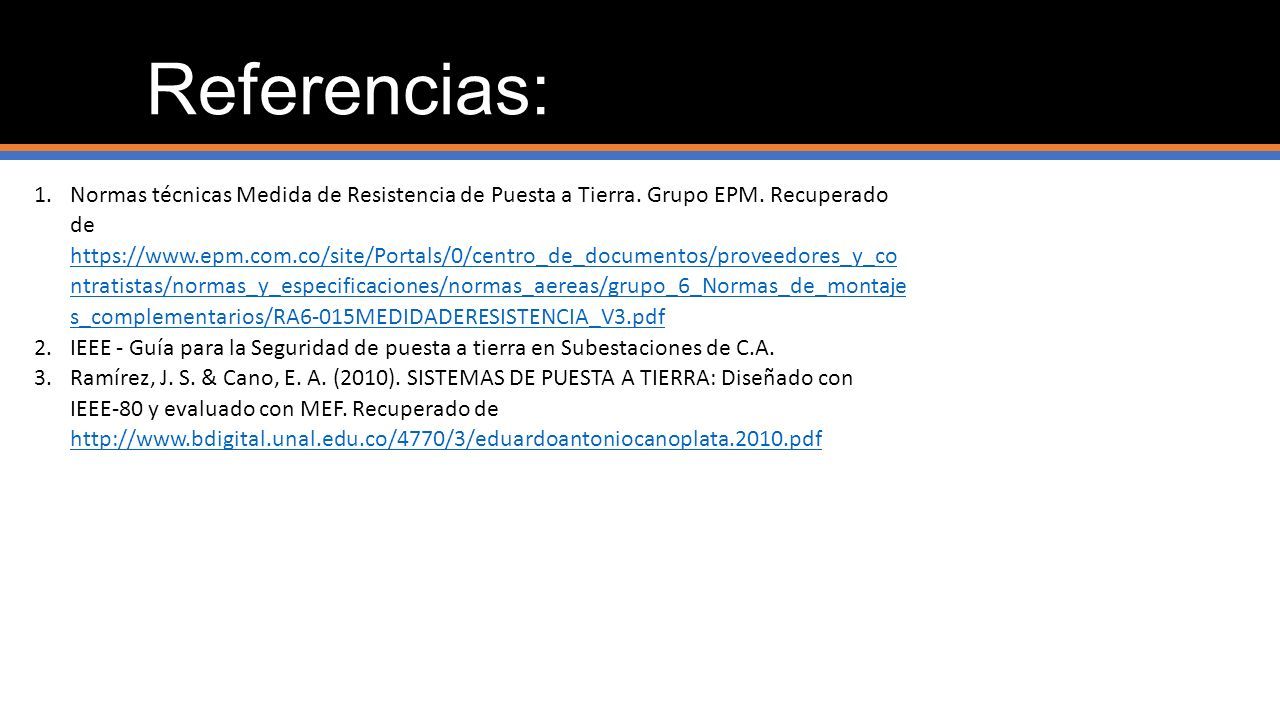

22 Referencias: 1.Normas técnicas Medida de Resistencia de Puesta a Tierra. Grupo EPM. Recuperado de https://www.epm.com.co/site/Portals/0/centro_de_documentos/proveedores_y_co ntratistas/normas_y_especificaciones/normas_aereas/grupo_6_Normas_de_montaje s_complementarios/RA6-015MEDIDADERESISTENCIA_V3.pdf https://www.epm.com.co/site/Portals/0/centro_de_documentos/proveedores_y_co ntratistas/normas_y_especificaciones/normas_aereas/grupo_6_Normas_de_montaje s_complementarios/RA6-015MEDIDADERESISTENCIA_V3.pdf 2.IEEE - Guía para la Seguridad de puesta a tierra en Subestaciones de C.A. 3.Ramírez, J. S. & Cano, E. A. (2010). SISTEMAS DE PUESTA A TIERRA: Diseñado con IEEE-80 y evaluado con MEF. Recuperado de http://www.bdigital.unal.edu.co/4770/3/eduardoantoniocanoplata.2010.pdf http://www.bdigital.unal.edu.co/4770/3/eduardoantoniocanoplata.2010.pdf
