Unidad 1: Electromagnetismo

Presentación del tema: "Unidad 1: Electromagnetismo"— Transcripción de la presentación:

1 Unidad 1: Electromagnetismo
Liceo Bicentenario Viña del Mar Física - 4° año medio Prof. Paula Durán Ávila

2 Capítulo 2: Electrodinámica

3 Objetivos: Comprender la teoría de circuitos a partir del calculo del potencial eléctrico Describir la corriente como un flujo de cargas eléctricas. Representar gráficamente la ley de Ohm.

4 Intensidad de corriente eléctrica
Cargas eléctricas en movimiento Intensidad de corriente eléctrica: Variable Letra Unidad Intensidad de corriente eléctrica I A: Ampere Carga eléctrica Q C: Coulomb Tiempo t s: segundos Observación: El valor de la carga es de: 1e =1,6x10-19[C]

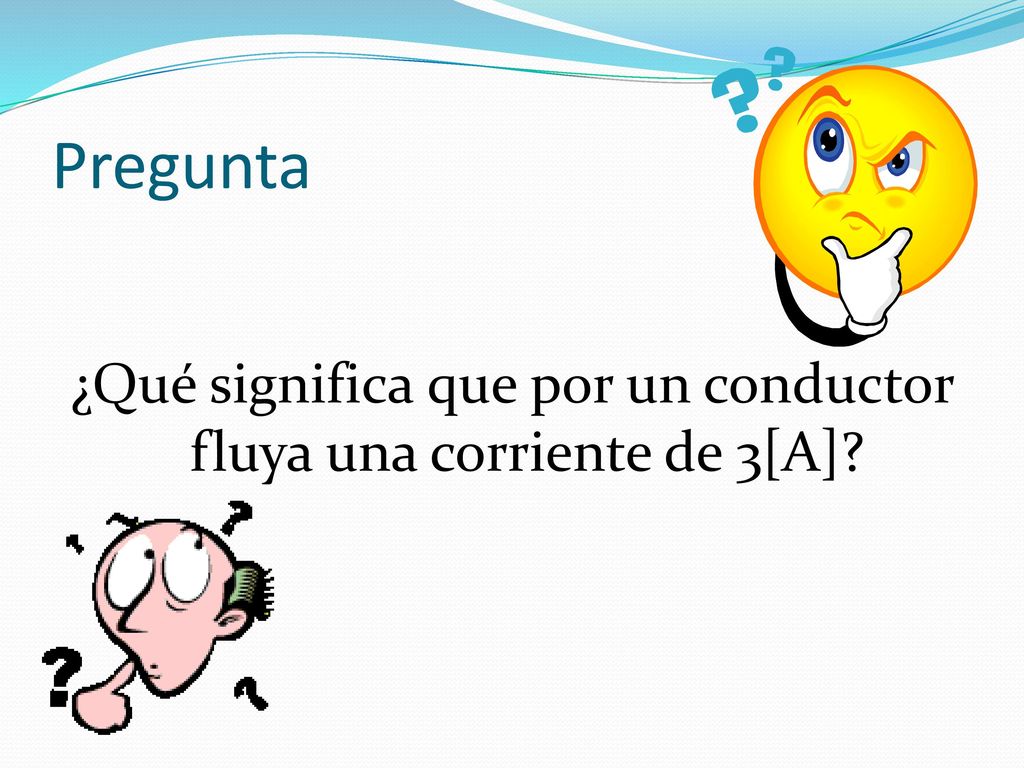

5 ¿Qué significa que por un conductor fluya una corriente de 3[A]?
Pregunta ¿Qué significa que por un conductor fluya una corriente de 3[A]?

6 Ejercicio N°1 ¿Cuántos electrones atraviesan una sección transversal de un conductor en un segundo si a intensidad de corriente es de 4[A]?

7 EJERCICIO Nº 2 Durante un intervalo de tiempo de 10 (s), pasan 2 · 1020 electrones por la sección transversal de un conductor. Si la carga del electrón es = 1,6 · (C), ¿cuál es la intensidad de corriente? A) 3,2 (A) B) 0 (A) C) 1,6 · (A) D) 10 (A) E) 2 · 1020(A) A

8 Diferencia de Potencial Eléctrico
Trabajo realizado para mover una carga desde un punto de referencia. Los generadores eléctricos o FEM (fuerza electromotriz) producen una diferencia de potencial, que suministra energía a los electrones libres, para que se muevan a través del conductor. Se expresa en VOLT [V]

9 Fuentes de Voltaje

10 Tipos de Corriente Corriente Continua Corriente Alterna
Las pilas y baterías producen un voltaje continuo que siempre recorre el circuito en el mismo sentido. Los generadores eléctricos producen una diferencia de potencial que se invierte alternadamente

11 Resistencia Eléctrica (R)
Todo elemento de un circuito eléctrico ofrece una oposición natural al paso de una corriente eléctrica. Se mide en Ohm [Ω]

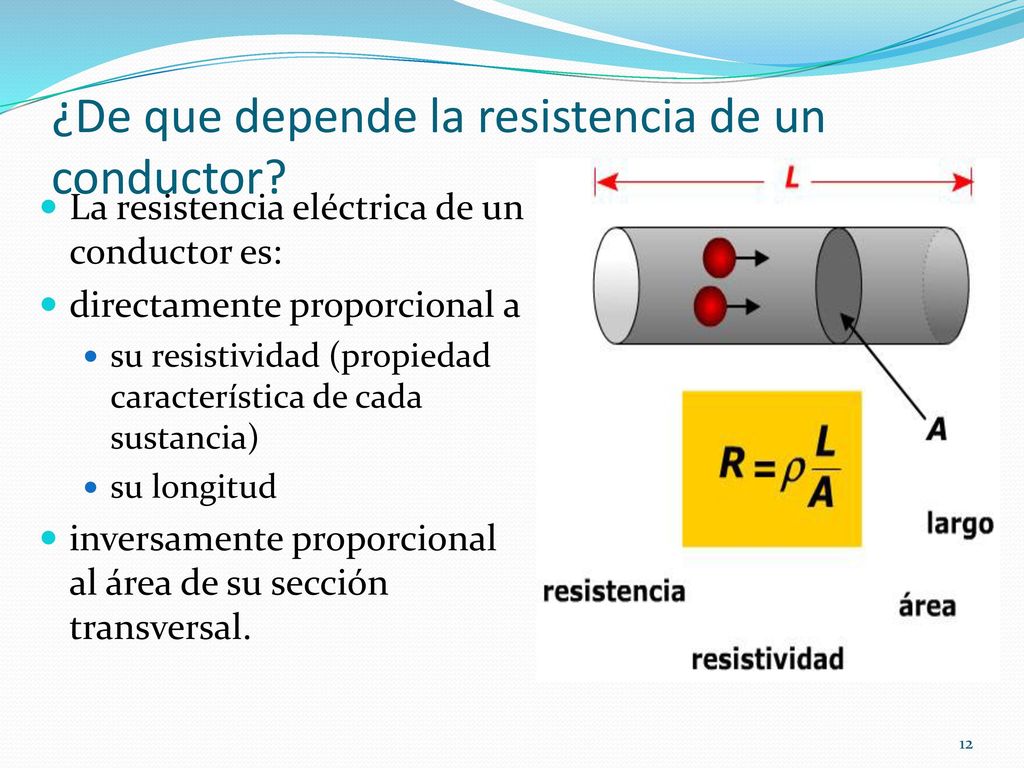

12 ¿De que depende la resistencia de un conductor?
La resistencia eléctrica de un conductor es: directamente proporcional a su resistividad (propiedad característica de cada sustancia) su longitud inversamente proporcional al área de su sección transversal.

13 Resistividad (ρ) Característica de cada materia, que tanto se resiste al paso de la corriente eléctrica

14 EJERCICIO Nº 7 Una sustancia es mejor conductora, cuanto menor sea su I. resistividad. II. sección transversal. longitud. A) Sólo I B) Sólo II C) Sólo III D) Sólo I y II E) Sólo I y III e

15 EJERCICIO Nº 8 Si en un conductor se duplica el área y la longitud, entonces la resistencia A) se duplica. B) se cuadruplica. C) se mantiene. D) disminuye a la mitad. E) disminuye a la cuarta parte. C

16 Instrumentos para medidas eléctricas
Amperímetro Voltímetro Permite medir el voltaje del circuito eléctrico Permite medir la intensidad de corriente

17 Ley de Ohm La resistencia de un conductor es constante, directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la intensidad de corriente producida.

18 LEY DE OHM En un gráfico V/i, la resistencia corresponde a la pendiente.

19 Ejercicio N° 9 Realice el gráfico V v/s I
Calcule el valor de la resistencia promedio V[V] I [A] 10 0,2 15 0,3 20 0,4 25 0,5 30 0,6 35 0,7

20 EJERCICIO Nº 10 En un laboratorio, un conductor fue sometido a diferentes voltajes y se obtuvo la siguiente tabla de valores La resistencia del conductor es A) 5 () B) 1 () C) 10 () D) 25 () E) 20 ()

21 Contenidos vistos: Corriente Eléctrica Diferencia de potencial
Resistencia Eléctrica Ley de Ohm
