Equipos de Toma y Preparación de Muestras

Presentación del tema: "Equipos de Toma y Preparación de Muestras"— Transcripción de la presentación:

1 Equipos de Toma y Preparación de Muestras

2 Equipos Toma de Muestras: Preparación de Muestras: Exploración
Producción Planta Preparación de Muestras: Chancadores Pulverizadores Divisores

3 Equipos para Toma de Muestras en Exploración

4 Sondas de diamantina (DDH)
Recuperación de testigos de distintos diámetros Mapeos geológicos y geotécnicos

5 Sondas de diamantina (DDH)
Coronas Costo aproximado por metro según el largo del sondaje

6 Sondas de diamantina (DDH)

7 Sondas de aire reverso (AR)

8 Sistema Metalcraft para AR

9 Sistema Metalcraft para AR

10 Sistema Metalcraft para AR con doble ciclón
Producto Pesado – Una vez separado, este producto constituye los gruesos. Producto Fino – Una vez separado, este producto constituye los finos (menos de 10 micrones) Producto Super Fino – Una vez separado se va al aire Muestra – Combinación de productos pesado y fino.

11 Muestreo de canales Muestreo tradicional con cuña, martillo y bandeja
Soporte irregular

12 Muestreo por perforación de pequeño diámetro - Sampdrill
Reemplaza muestreo de canales Perforación de 10 cm de profundidad y 1 cm de diámetro

13 Muestreo por perforación de pequeño diámetro - Sampdrill
Muestras tomadas cada 20 cm Compósitos hechos cada 6 m

14 Muestreo por perforación de pequeño diámetro - Sampdrill
Profundidad de muestras Sampdrill vs canal.

15 Equipos para Toma de Muestra en Producción

16 Muestreo de Pozos de Tronadura – Sistema Metalcraft
Sistema de muestreo de pozos de tronadura operando en Super Pit - Kalgoorlie, Western Australia Sistema de Muestreo de pozos de tronadura AusDrill

17 Muestreo de Pozos de Tronadura – Sistema Metalcraft
Sistema de muestreo de pozos de tronadura en posición de traslado Sistema de muestreo de pozos de tronadura en posición de operación

18 Perforadora con sistema Metalcraft

19 Sello y tricono

20 Divisor de cono

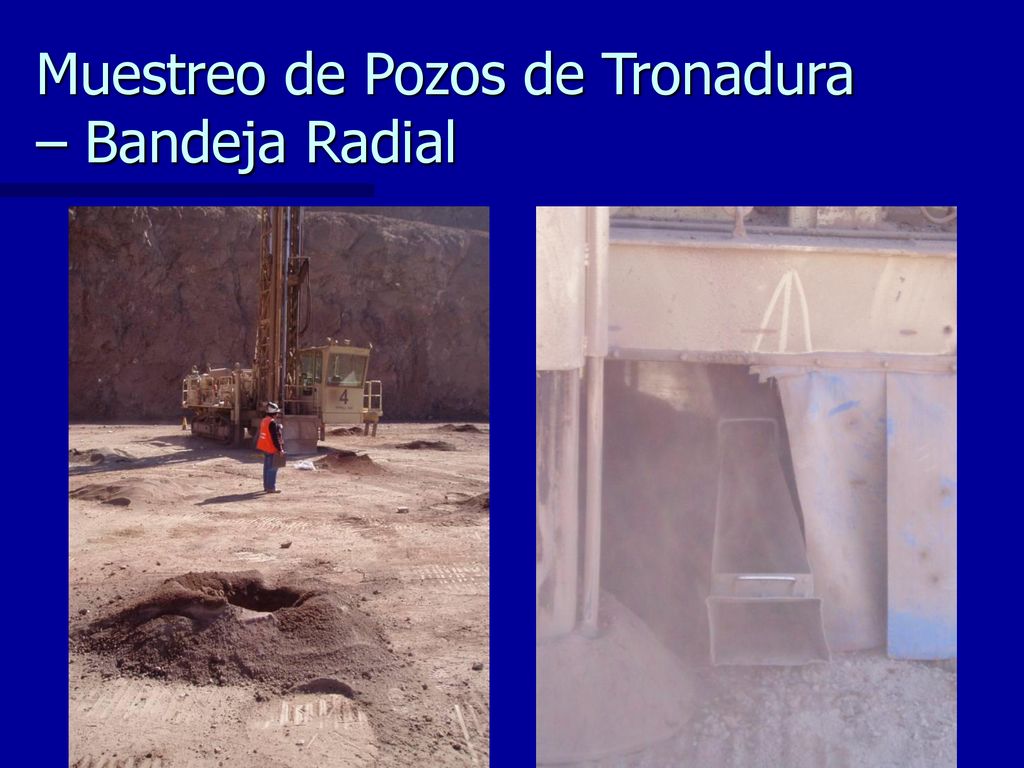

21 Muestreo de Pozos de Tronadura – Bandeja Radial

22 Muestreo en Duplicado de Pozos de Tronadura – Bandeja Radial

23 Muestreo de Pozos de Tronadura - DTH

24 Equipos para toma de muestras en plantas

25 Muestreo para analizadores en línea

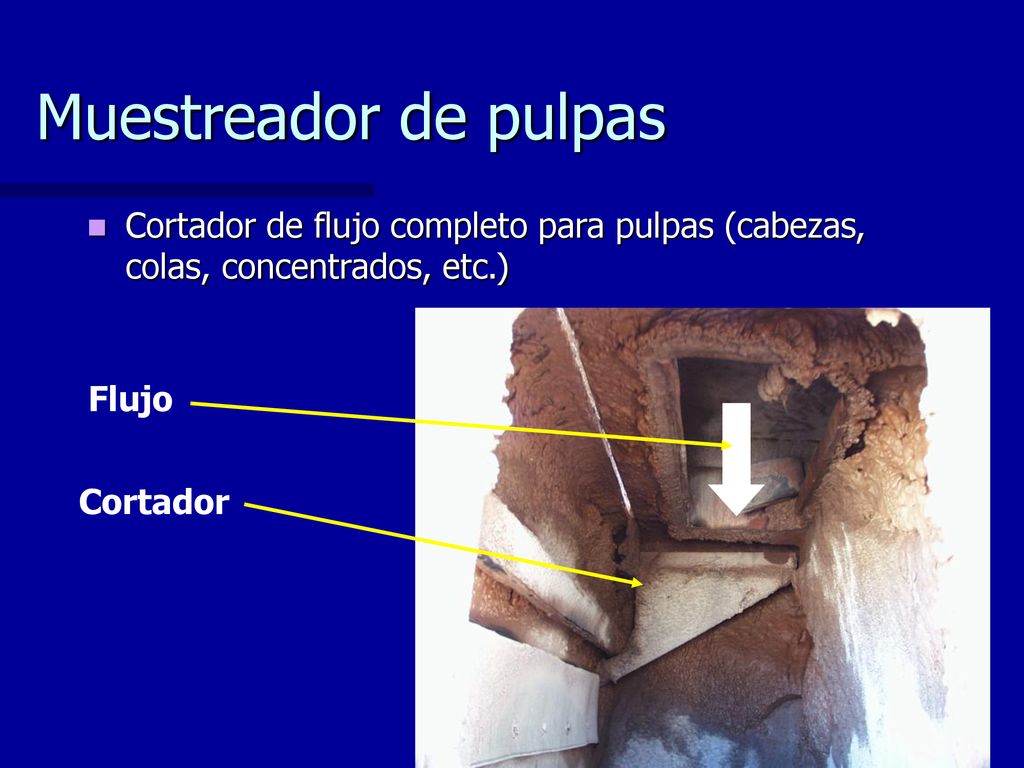

26 Muestreadores de pulpas

27 Muestreador de pulpas Cortador de flujo completo para pulpas (cabezas, colas, concentrados, etc.) Flujo Cortador

28 Muestreador Vezin

29 Muestreador Vezin

30 Muestreador montado sobre correa
Mineral Chancado Pulpas Filtradas (colas o concentrados)

31 Equipos de Preparación de Muestras en Laboratorios
Partidores de testigos Hornos Chancadores Divisores Molinos Sistemas continuos Sistemas mecanizados

32 Trituradora Hidráulica (Hydraulic Crusher/Breaker)
Tritura y rompe rocas de hasta 15cm de diámetro. Medidas: 90cm de alto y área cuadrada de 80cm de largo. Vástago hidráulico entrega 29 toneladas. Tritura rocas hasta 5mm.

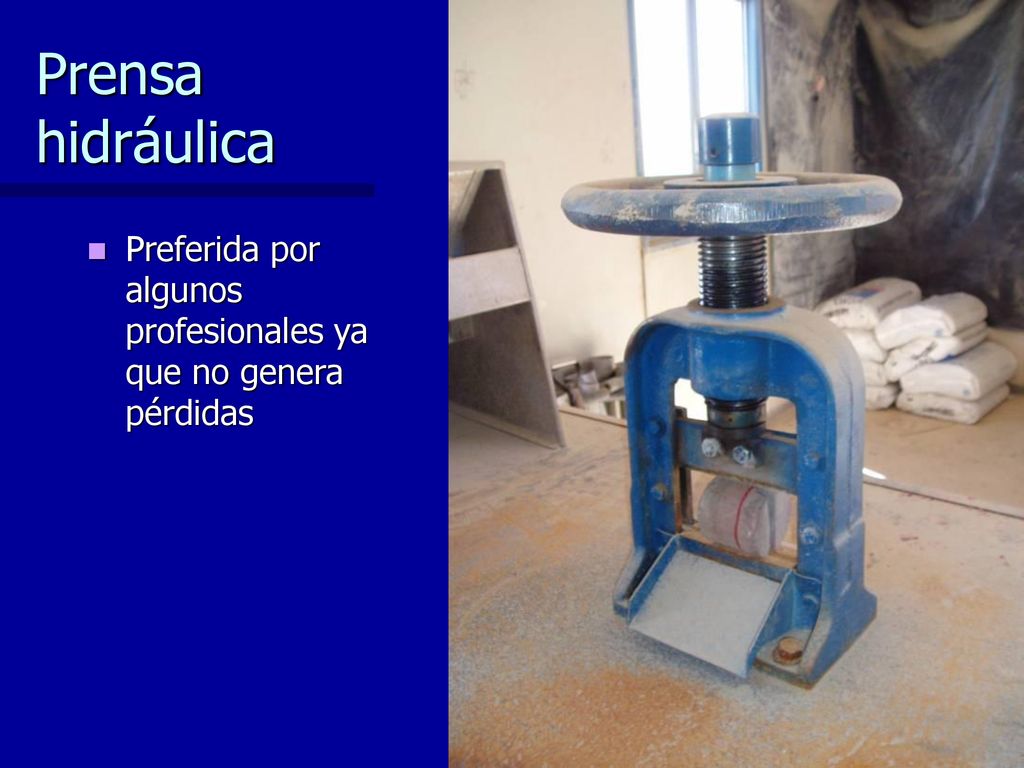

33 Prensa hidráulica

34 Prensa hidráulica Preferida por algunos profesionales ya que no genera pérdidas

35 Sierra de diamantina para cortar testigos
Se producen pérdidas por el espesor de la sierra y el agua de enfriamiento.

36 Hornos de secado (Drying Ovens)

37 Secado de muestra

38 Chancadores de Mandíbulas (Jaw Crushers)
Modelos JC1000 JC2000 JC2500 JC3000 JC5000

39 Chancador de Mandíbulas (Jaw Crushers - JC1000)
Jaw Inlet (mm): 130 x 100 Maximum Feed Size: 85% of jaw inlet Range of jaw outlet: 2 to 25 mm Product sizing at min adjustment: 4 mm nominal Approximate capacity: 250kg/hr Motor power: 2.2kW, 3 phase Operating speed: 600rpm Approx. dimensions (mm): 460w x 1100 x 1150h Height, floor level to feed hopper: 1055mm Height, floor to top of product drawer: 600mm Approximate mass (crated): 250kg Dust extraction points fitted: 1 off

40 Chancador Swing Jaw (Swing Jaw Crusher)
Mandíbulas de 50cm de ancho. Tritura rocas hasta 10cm, entrega el 95% a 5mm de diámetro. Medidas: profundidad 90cm, ancho 1.25m, alto 80cm. Capacidad de 20kg de muestra.

41 Chancador Boyd (Boyd Crusher)
Tiene mandíbulas. Tritura rocas hasta 50mm, entrega el 95% a 2mm de diámetro. Medidas: 1.24m de alto, 68cm de ancho y 1.16m de largo. Capacidad de 5kg de muestra. Reduce de tamaño 25 veces de una sola vez.

42 Chancador Primario Gran Boyd (Big Boyd Primary Crusher)
Tritura rocas hasta 15cm, entrega el 95% a 1cm de diámetro. Medidas: largo 2m, ancho 1.85m, alto 1.97m Capacidad de 20kg de muestra. Mandíbulas planas de 40cm.

43 Chancador de Conos Cone Crusher - Wescone 300
Overall Dimensions: with drive motor: 1142 x 500 x 922mm high without drive motor: 543 x 475 x 569mm high Weight (approx.) with drive: 505kg Power: 9.2 or 11 kW: 415V, 3 Phase,50Hz:DOL start 32 amp plug Maximum Feed Size 50mm sphere Minimum closed side setting: 2mm Maximum closed side setting: 12mm Capacity: Approx. 2mm closed side setting approx. 12mm closed side setting

44 Chancadores de Rodillos (Rolls Crushers)

45 Chancadores

46 Chancador Nugget y Divisor Rotatorio

47 Chancador TM Engineering
Asociado con tamiz vibrador de 10 #

48 Chancador de conos en ambiente contaminado

49 Cuarteador de Rifle (Riffle Splitters)
Cortador de la muestra inicial en dos submuestras. Existen diferentes separaciones entre las hojas de acero, dependiendo de la granulometría de la muestra inicial. Typical Blade Sizing Standard Inlet Hopper Sizes 12mm 150mm x 150mm 19mm 300mm x 150mm 25mm 400mm x 200mm 32mm 450mm x 200mm 38mm 500mm x 200mm 600mm x 200mm

50 Divisor Rotatorio (Rotating Sampler Divider)
Dos tamaños, se describe el menor. Muestra de 2-50% y rechazo de 98-50%. Capacidad: hasta 5kg/min. Bench Top: 5kg. Stand Alone: 25kg Dimensiones: largo 60cm ancho 42cm largo 55cm

51 Divisor Rotatorio con Capachos

52 Divisor Rotatorio con Rechazo

53 Cuarteador Rifle

54 Cuarteador Rifle

55 Rifle y chancador de conos

56 Cuarteador de Muestras

57 Cuarteador Giratorio

58 Pulverizadores de Anillos Ring Mills
Modelos LM1 & LM1.5 LM2 Millmate LM5 Autobatch Mill Continuous Ring Mill Mixermill 4000

59 Pulverizador de Anillos Ring Mill, Model LM1 & LM1.5
Requerimiento de Potencia: 415V, 50hz, 3 fases. Servicio de aire limpio y seco para cierre neumático de olla: 450 a 600Kpa (65 a 90psi): 1 litro por minuto de flujo máximo Espacio requerido (aprox): Equipo estándar: 720 ancho x 600 fondo x 1000mm alto Con Millmate™ opcional: 860 ancho x 630 fondo x1500mm alto Peso: 180kg (250kg con Millmate™ opcional)

60 Molino de Anillos (Bench Top Ring Mill)
Rocklabs. Pulverizador de rocas, suelos, carbón, cemento, vidrio, ladrillos, madera, escorias, hormigón, para análisis por XRF, XRD. Muestras desde 1 gr. hasta 100 gr. Medidas: 50cm alto, base cuadrada de 42cm de lado. Motor de 0.18 Kw. Nivel Sonoro menor a 80dB.

61 Molino de Anillos Estándar (Standard Ring Mill)
Rocklabs Pulveriza rocas, suelos, carbón, cemento, vidrio, calizas, ladrillos, madera, material de planta, escorias, concreto. Muestras de 1gr a 1kg. Medidas: 1.17m de alto y área cuadrada de 60cm de lado. Varios tipos de ollas y abrazaderas (neumática y mecánica).

62 Molino de Anillos de Flujo Continuo (Continuous Flow Ring Mill- CRM)
Pulverización gruesa y división de muestras. Capacidad para 1kg a 1ton. Tres opciones: Muestra fluye a contenedor de 10 Kg. Fluye a pote de 500gr. Fluye a divisor rotatorio de muestras. Ventiladores, menos de 80dB, limpieza automática.

63 Molino de Discos Disc Pulverising Mill, Model DP200
Dimensions: 730mm long x 400mm wide x 400mm deep Mass: 200kg Dimensions: 800mm x 500mm x 500mm Maximum Feed Size: 12mm Product Size: 75 micron up Approximate Capacity: kg/hr Shaft Speed: 1150rpm Motor: 4kW, 3 phase, TEFC

64 Molino de Martillos Hammer Mill, Model HM450
Dimensions: 110 x 1300 x 1600mm Mass, crated: 520kg Maximum feed size: 50mm Usual product size: 100 micron to less than 2mm Approx. Capacity: 800kg/hr Dust extraction: Top, 375cfm : Bottom, 375cfm Hammer type: 4 arms – solid with wear tips Drive Motor: 7.5kW, 3 phase, 415V, 1440rpm Special standard feature: Compressed air blow down for cleaning internal surfaces Optional Features: Screw feed; disc brake

65 Molino de Martillos Cross Beater Mill
1.1kW 2840rpm electric brake motor drive, 415V, 50Hz, 3 phase. Safety barriers prevent hand access. Beater tips can be re-sharpened. Replaceable cast iron grinding chamber components. 5 litre product receptacle with filter tube and clamps 1130H x 560W x 700mm x 62kg gross mass

66 Molino de Martillos Micro Hammer-Cutter Mill
Hopper capacity: 120cc. Screens available: 6.0, 5.0, 4.0, 3.0, 2.0, 1.5, 1.0, 0.8, 0.6, 0.5, 0.4, 0.3 & 0.2 mm. Stainless steel construction Dust free operation Motor: rpm, 240volt, 50hz, single phase. Weight, dimensions: 260 x 300 x 360 mm high x 8.2 kg

67 Pulverizador continuo

68 Pulverizador de Anillos

69 Pulverizador de Anillos

70 Sistemas de preparación de Muestras Mecanizados
Combinación de dos o más equipos de modo de que la preparación de la muestra se lleve a cabo sin intervención del operador. Sistemas mecanizados: Diavick Rodeo Timan Porgera

71 Sistemas de preparación de Muestras Automatizados
Los sistemas Automatizados se basan en el concepto de que la muestra fluye a través de un proceso, no una serie de eventos en batch. Cortez Musselwhite Barrick 4 Carlin

72 Sistema en Goldstrike Extractor Polvo Divisor y Chancador Pulverizador
Lab. Químico Pulverizador Homog. Pulpas Carrusel Pulpas Correa Alim.

73 Sistema en Goldstrike Rendimiento: Equipos
Entre 300 a 500 muestras/día por equipo Equipos Cintas de alimentación automática de 20 muestras. Chancador primario (Big Boyd). Chancador secundario (Boyd). Divisores automáticos (Conos Pitard). Pulverizador de disco. Carrusel automático 20 pulpas. Tableros de control.

74 TecProMin Ltda. http://www.tecpromin.cl Equipos Planta.
Contacto: Juan Carlos Michels / Herman Ledezma Dirección: Vaticano 4097, Las Condes, Santiago, Chile Teléfono: Equipos Planta. Concentrador gravitacional Knelson. Summit Valley Equipment & Engineering, Inc. Equipos muestreo y plantas modulares propias. Ciclones, alimentadores Ludowici - Tecpromin S.A. Molinos Verticales Nippon-Eirich Co. Ltd Agitadores Philadelphia Mixers.

75 GEOANALITICA LTDA. http://www.geoanalitica.cl/ Dirección y Teléfonos:
Antofagasta: Pedro Aguirre Cerda Fono: (56-55)232384, Fax: (56-55) Coquimbo: Gerónimo Méndez Fono: (56-51) Fax: (56-51) Servicios: preparación de muestras, ensayo a fuego, absorción atómica, emisión atómica.

76 LABTECH HEBRO LTDA. http://www1.labtechessa.com.au/index_latin.asp
Neveria No. 4631, OF. 404 Las Condes, Santiago CHILE Tel: +56 (0) Fax: +56 (0) Laboratorio Testeo Metalúrgico Tamaño de Partículas Preparación de Muestras* Muestreo de Planta*

77 ALS Geolab S.A. http://www.als.com.au/corporate/home.asp
Australian Laboratory Services. Contacto : Mr Geoff Le Cornu Fono : Fax : Dirección: Los Ebanistas Parque Industrial de La Reina, Santiago, Chile. Servicios: preparación de muestras desde sondajes de diamantina y aire reverso, análisis químico y consultoría.

78 ROCKLABS LIMITED http://rocklabs.com/index.html Pulverizadores
161 Neilson Street, Auckland PO Box Auckland, New Zealand Tel: Fax: Pulverizadores Trituradoras Cuarteador Rotativo de Muestras Preparación de muestras Sistema mecanizado Sistema automático
