Control de realimentación de estados de un circuito LRC en serie Luis Chimborazo Teoría de Control
2

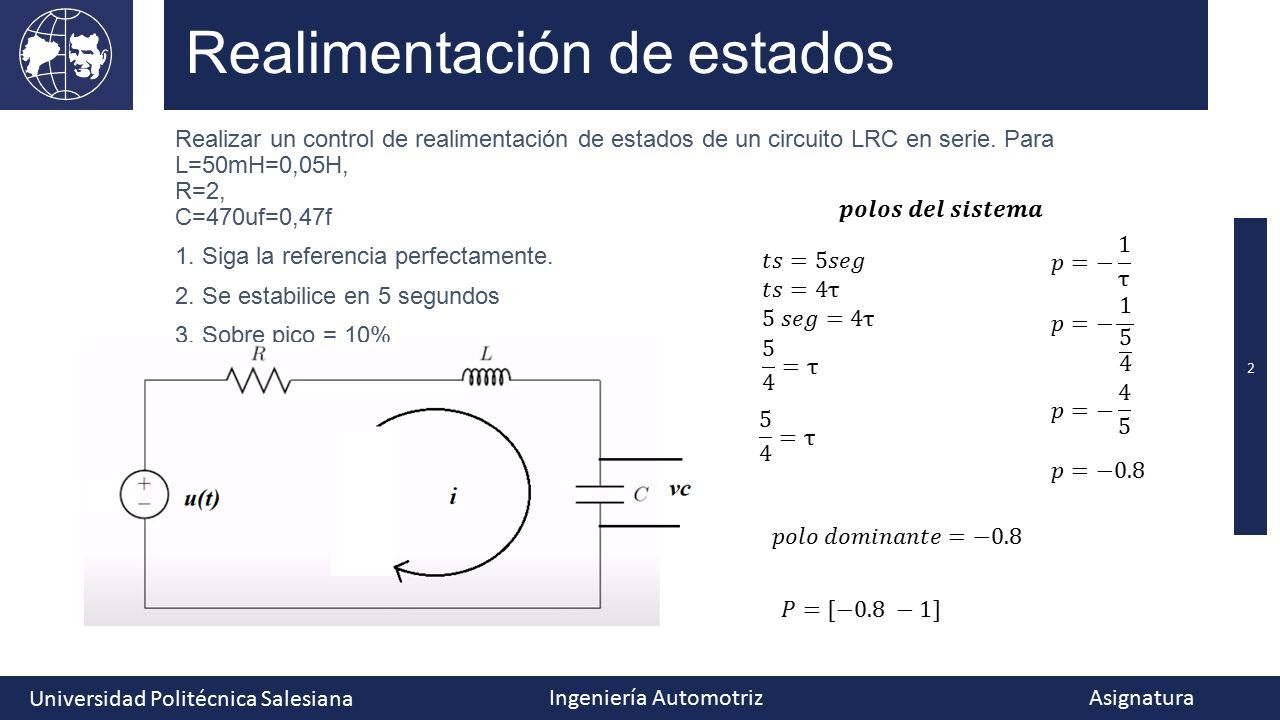

Universidad Politécnica Salesiana Ingeniería AutomotrizAsignatura Realizar un control de realimentación de estados de un circuito LRC en serie. Para L=50mH=0,05H, R=2, C=470uf=0,47f 1. Siga la referencia perfectamente. 2. Se estabilice en 5 segundos 3. Sobre pico = 10% 2 Realimentación de estados
3

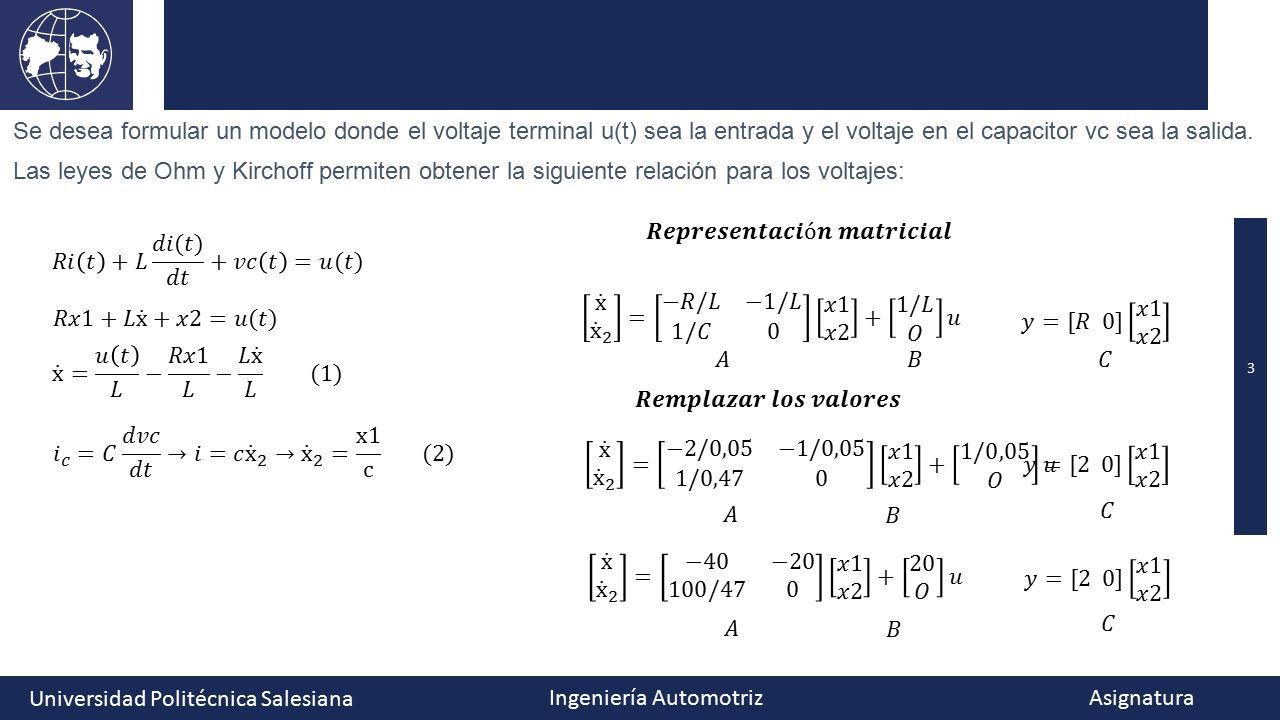

Universidad Politécnica Salesiana Ingeniería AutomotrizAsignatura Se desea formular un modelo donde el voltaje terminal u(t) sea la entrada y el voltaje en el capacitor vc sea la salida. Las leyes de Ohm y Kirchoff permiten obtener la siguiente relación para los voltajes: 3
4
Universidad Politécnica Salesiana Ingeniería AutomotrizAsignatura 4
5
Universidad Politécnica Salesiana Ingeniería AutomotrizAsignatura 5 Planta sin controlar
