PROTEINAS Y VOLUMEN PRIN CIPIO DE GIBBS-DONNAN : Para usar esta clase

Presentación del tema: "PROTEINAS Y VOLUMEN PRIN CIPIO DE GIBBS-DONNAN : Para usar esta clase"— Transcripción de la presentación:

1 PROTEINAS Y VOLUMEN PRIN CIPIO DE GIBBS-DONNAN : Para usar esta clase
Los iconos a la derecha parte inferior son para usar MENU y moverse con las flechas. Los números indican la extensión del tema En el MENU está el detalle de los temas y al apretar el botón puede dirigirse al de su preferencia Presione el ratón sobre el botón CLIC para continuar la lectura. El icono de la calculadora señala la necesidad de entrenarse en cálculos concretos Coloque sonido en su equipo para destacar la relación entre figura y texto Para salir de la clase marque en su teclado ESC

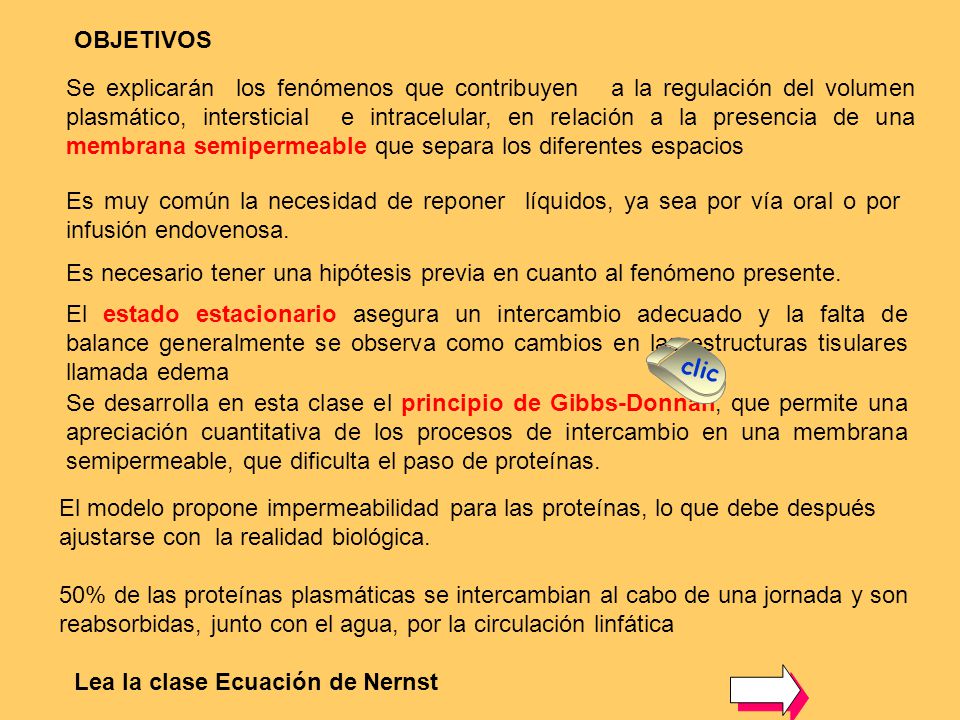

2 OBJETIVOS Se explicarán los fenómenos que contribuyen a la regulación del volumen plasmático, intersticial e intracelular, en relación a la presencia de una membrana semipermeable que separa los diferentes espacios Es muy común la necesidad de reponer líquidos, ya sea por vía oral o por infusión endovenosa. Es necesario tener una hipótesis previa en cuanto al fenómeno presente. El estado estacionario asegura un intercambio adecuado y la falta de balance generalmente se observa como cambios en las estructuras tisulares llamada edema clic Se desarrolla en esta clase el principio de Gibbs-Donnan, que permite una apreciación cuantitativa de los procesos de intercambio en una membrana semipermeable, que dificulta el paso de proteínas. El modelo propone impermeabilidad para las proteínas, lo que debe después ajustarse con la realidad biológica. 50% de las proteínas plasmáticas se intercambian al cabo de una jornada y son reabsorbidas, junto con el agua, por la circulación linfática Lea la clase Ecuación de Nernst

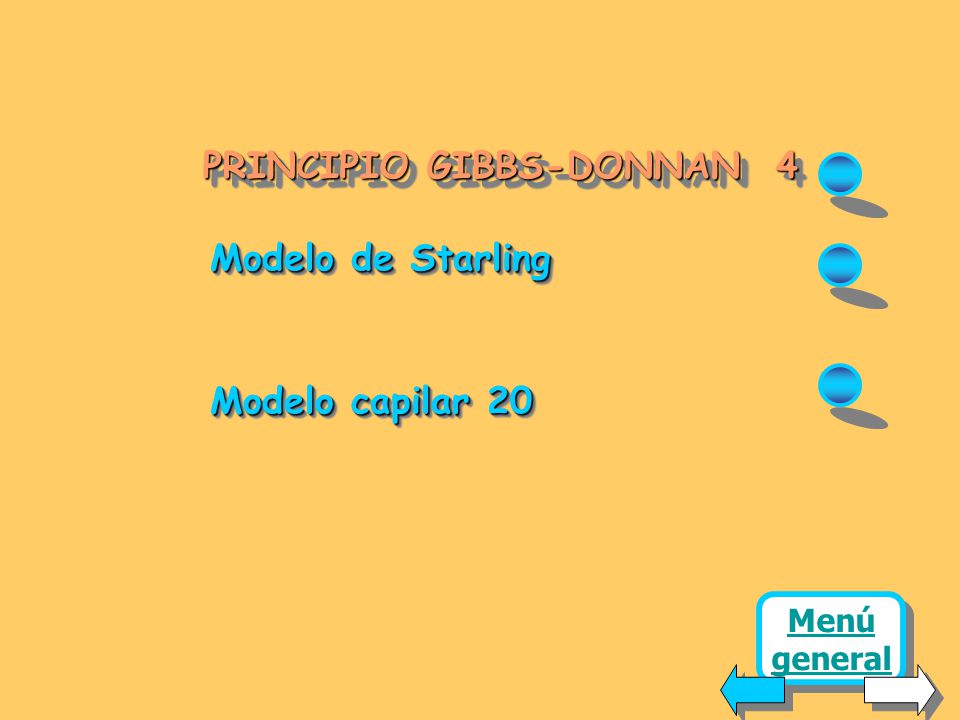

3 PRINCIPIO GIBBS-DONNAN 4
Modelo de Starling Modelo capilar 20 Menú general

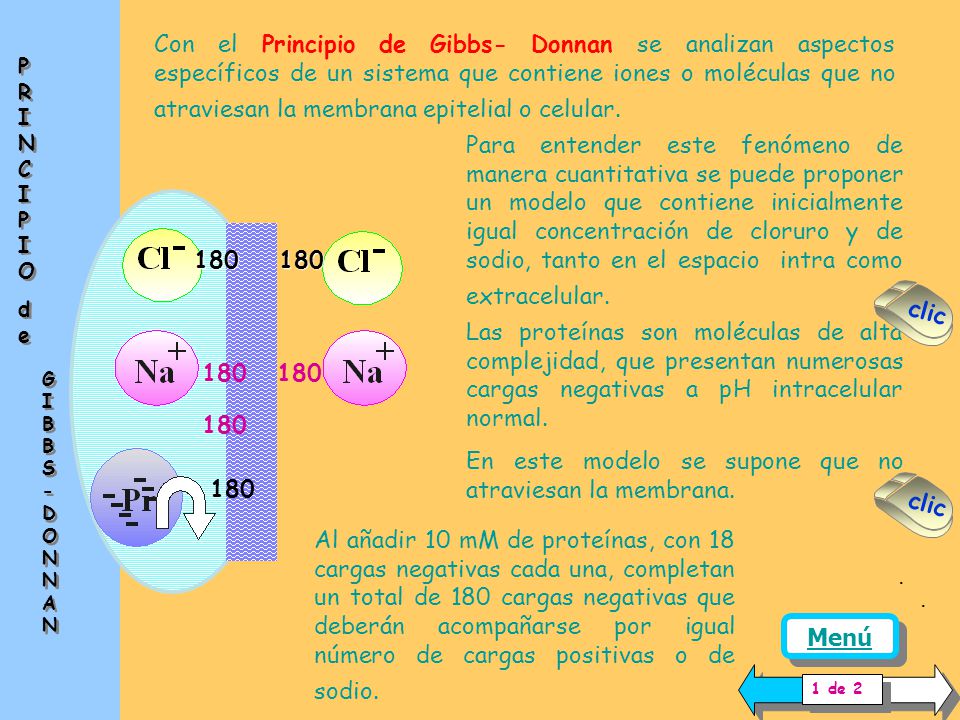

4 En este modelo se supone que no atraviesan la membrana. 180 180
Con el Principio de Gibbs- Donnan se analizan aspectos específicos de un sistema que contiene iones o moléculas que no atraviesan la membrana epitelial o celular. PRINCIPIO de GIBBS- DONNAN Para entender este fenómeno de manera cuantitativa se puede proponer un modelo que contiene inicialmente igual concentración de cloruro y de sodio, tanto en el espacio intra como extracelular. clic Las proteínas son moléculas de alta complejidad, que presentan numerosas cargas negativas a pH intracelular normal. En este modelo se supone que no atraviesan la membrana. 180 clic Al añadir 10 mM de proteínas, con 18 cargas negativas cada una, completan un total de 180 cargas negativas que deberán acompañarse por igual número de cargas positivas o de sodio. . . Menú 1 de 2

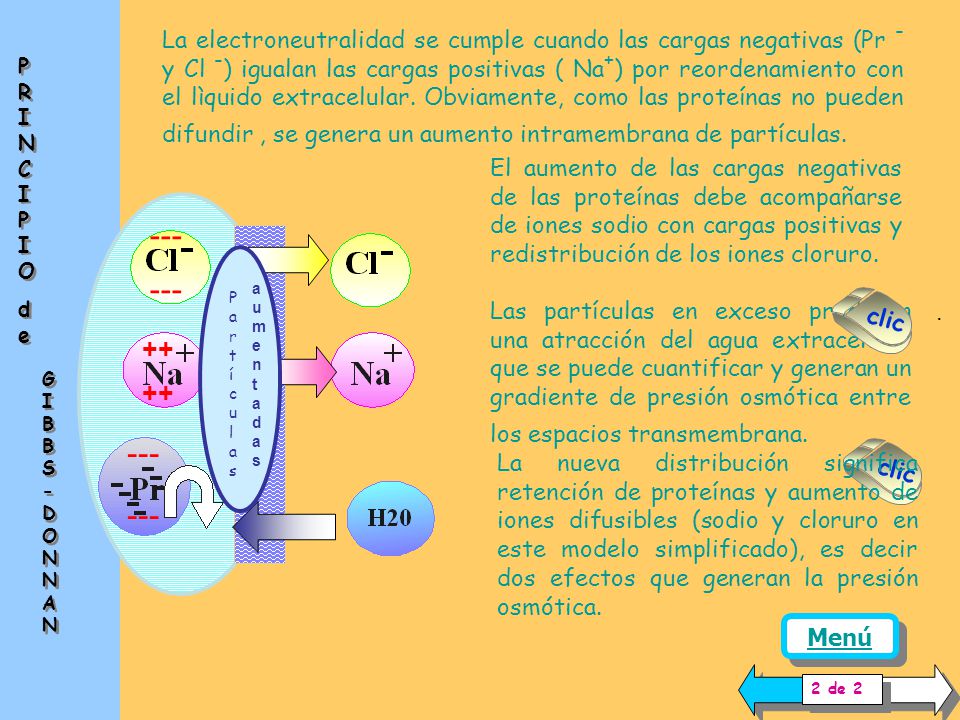

5 La electroneutralidad se cumple cuando las cargas negativas (Pr - y Cl -) igualan las cargas positivas ( Na+) por reordenamiento con el lìquido extracelular. Obviamente, como las proteínas no pueden difundir , se genera un aumento intramembrana de partículas. PRINCIPIO de GIBBS- DONNAN El aumento de las cargas negativas de las proteínas debe acompañarse de iones sodio con cargas positivas y redistribución de los iones cloruro. 180 ------ Partículas aumentadas Las partículas en exceso producen una atracción del agua extracelular que se puede cuantificar y generan un gradiente de presión osmótica entre los espacios transmembrana. clic . ++++ ------ La nueva distribución significa retención de proteínas y aumento de iones difusibles (sodio y cloruro en este modelo simplificado), es decir dos efectos que generan la presión osmótica. clic Menú 2 de 2

6 Modelo de Starling Aspectos Físicos Generales Presión hidrostática
Presión de Filtración Presión osmótica Presión Neta de filtración Menú general

7 Aspectos Físicos Generales
Presión absoluta Presión relativa Hidrostática Presión osmótica Menú general

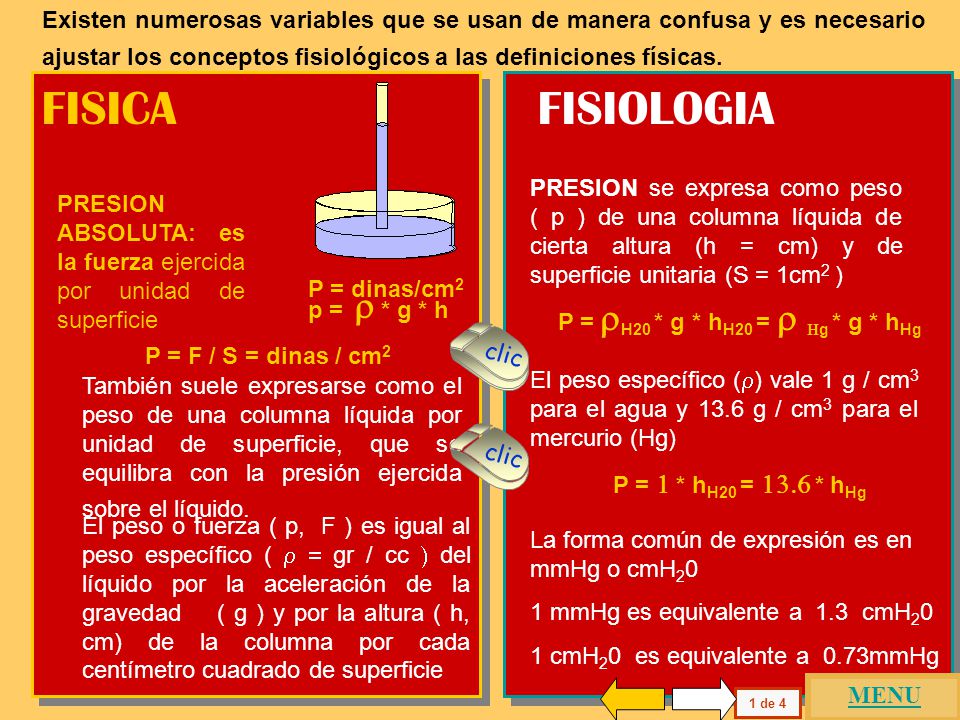

8 Existen numerosas variables que se usan de manera confusa y es necesario ajustar los conceptos fisiológicos a las definiciones físicas. FISICA FISIOLOGIA PRESION se expresa como peso ( p ) de una columna líquida de cierta altura (h = cm) y de superficie unitaria (S = 1cm2 ) PRESION ABSOLUTA: es la fuerza ejercida por unidad de superficie P = dinas/cm2 p = r * g * h P = rH20 * g * hH20 = r Hg * g * hHg clic clic P = F / S = dinas / cm2 El peso específico (r) vale 1 g / cm3 para el agua y 13.6 g / cm3 para el mercurio (Hg) También suele expresarse como el peso de una columna líquida por unidad de superficie, que se equilibra con la presión ejercida sobre el líquido. clic P = 1 * hH20 = 13.6 * hHg El peso o fuerza ( p, F ) es igual al peso específico ( r = gr / cc ) del líquido por la aceleración de la gravedad ( g ) y por la altura ( h, cm) de la columna por cada centímetro cuadrado de superficie La forma común de expresión es en mmHg o cmH20 1 mmHg es equivalente a cmH20 1 cmH20 es equivalente a 0.73mmHg MENU 1 de 4

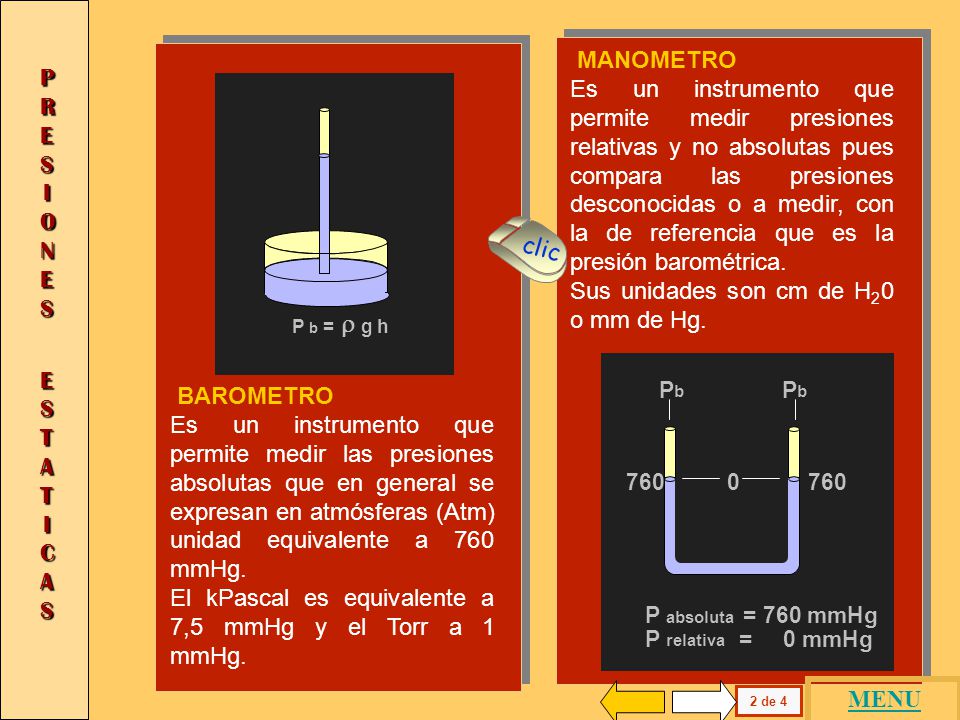

9 MANOMETRO Es un instrumento que permite medir presiones relativas y no absolutas pues compara las presiones desconocidas o a medir, con la de referencia que es la presión barométrica. Sus unidades son cm de H20 o mm de Hg. PRESIONES ESTATICAS P b = r g h clic P b 760 absoluta = 760 mmHg relativa = mmHg BAROMETRO Es un instrumento que permite medir las presiones absolutas que en general se expresan en atmósferas (Atm) unidad equivalente a 760 mmHg. El kPascal es equivalente a 7,5 mmHg y el Torr a 1 mmHg. MENU 2 de 4

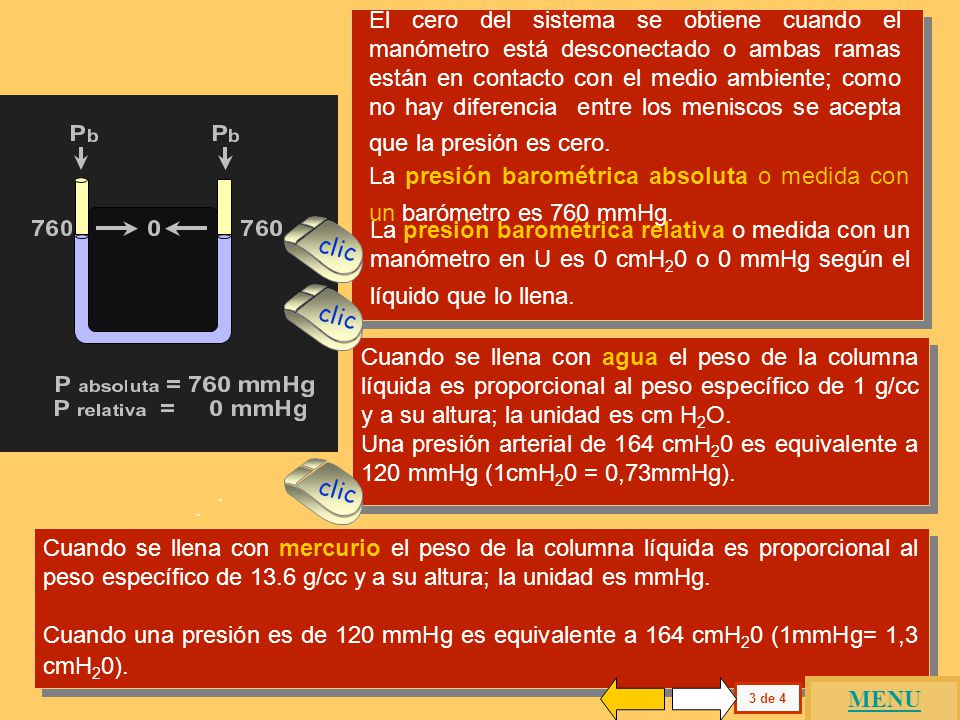

10 La presión barométrica absoluta o medida con un barómetro es 760 mmHg.
El cero del sistema se obtiene cuando el manómetro está desconectado o ambas ramas están en contacto con el medio ambiente; como no hay diferencia entre los meniscos se acepta que la presión es cero. La presión barométrica absoluta o medida con un barómetro es 760 mmHg. La presión barométrica relativa o medida con un manómetro en U es 0 cmH20 o 0 mmHg según el líquido que lo llena. clic clic Cuando se llena con agua el peso de la columna líquida es proporcional al peso específico de 1 g/cc y a su altura; la unidad es cm H2O. Una presión arterial de 164 cmH20 es equivalente a 120 mmHg (1cmH20 = 0,73mmHg). clic . . Cuando se llena con mercurio el peso de la columna líquida es proporcional al peso específico de 13.6 g/cc y a su altura; la unidad es mmHg. Cuando una presión es de 120 mmHg es equivalente a 164 cmH20 (1mmHg= 1,3 cmH20). 3 de 4 MENU

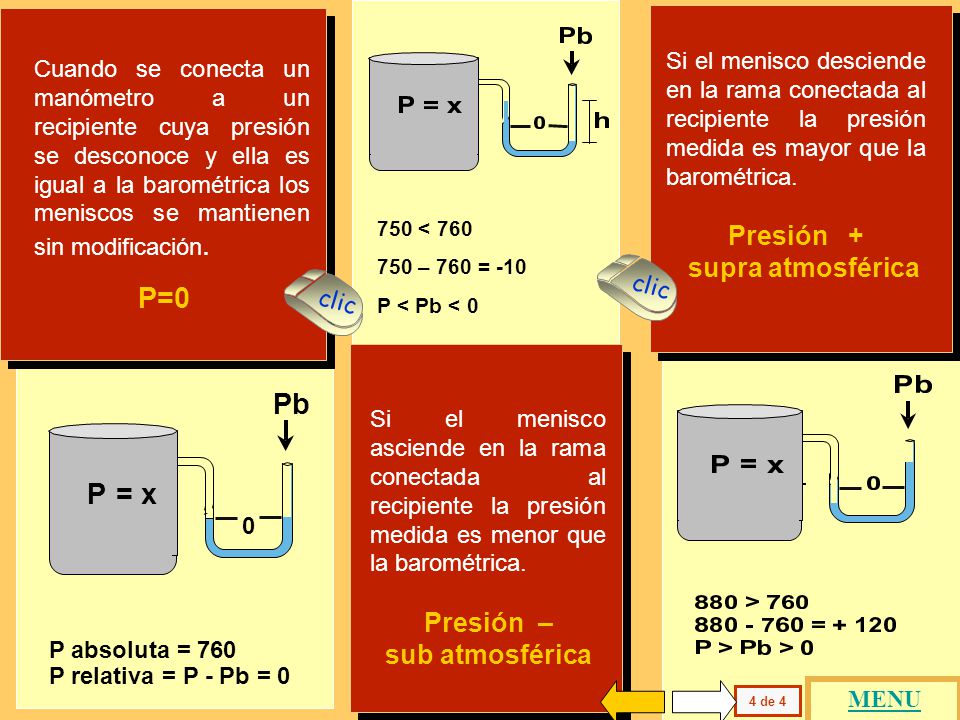

11 750 < 760 750 – 760 = -10 P < Pb < 0 P = x P=0 Pb Presión +
Si el menisco desciende en la rama conectada al recipiente la presión medida es mayor que la barométrica. Presión + supra atmosférica Cuando se conecta un manómetro a un recipiente cuya presión se desconoce y ella es igual a la barométrica los meniscos se mantienen sin modificación. P=0 clic clic P = x P absoluta = 760 P relativa = P - Pb = 0 Pb Si el menisco asciende en la rama conectada al recipiente la presión medida es menor que la barométrica. Presión – sub atmosférica MENU 4 de 4

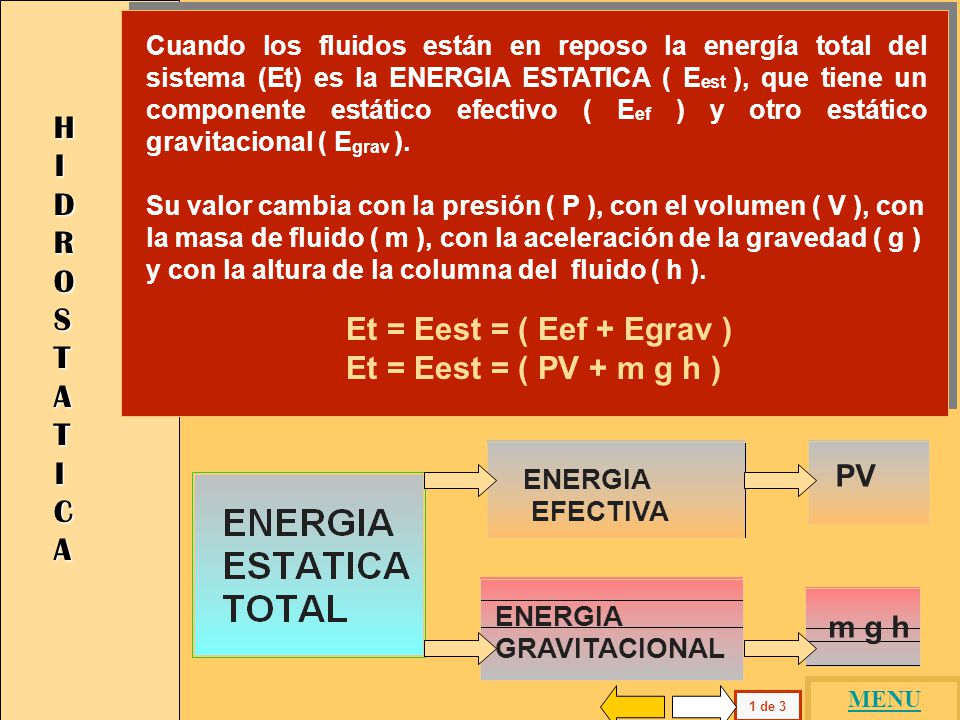

12 HIDROSTATICA Et = Eest = ( Eef + Egrav ) Et = Eest = ( PV + m g h ) PV
Cuando los fluidos están en reposo la energía total del sistema (Et) es la ENERGIA ESTATICA ( Eest ), que tiene un componente estático efectivo ( Eef ) y otro estático gravitacional ( Egrav ). Su valor cambia con la presión ( P ), con el volumen ( V ), con la masa de fluido ( m ), con la aceleración de la gravedad ( g ) y con la altura de la columna del fluido ( h ). HIDROSTATICA Et = Eest = ( Eef + Egrav ) Et = Eest = ( PV + m g h ) ENERGIA EFECTIVA PV ENERGIA GRAVITACIONAL m g h MENU 1 de 3

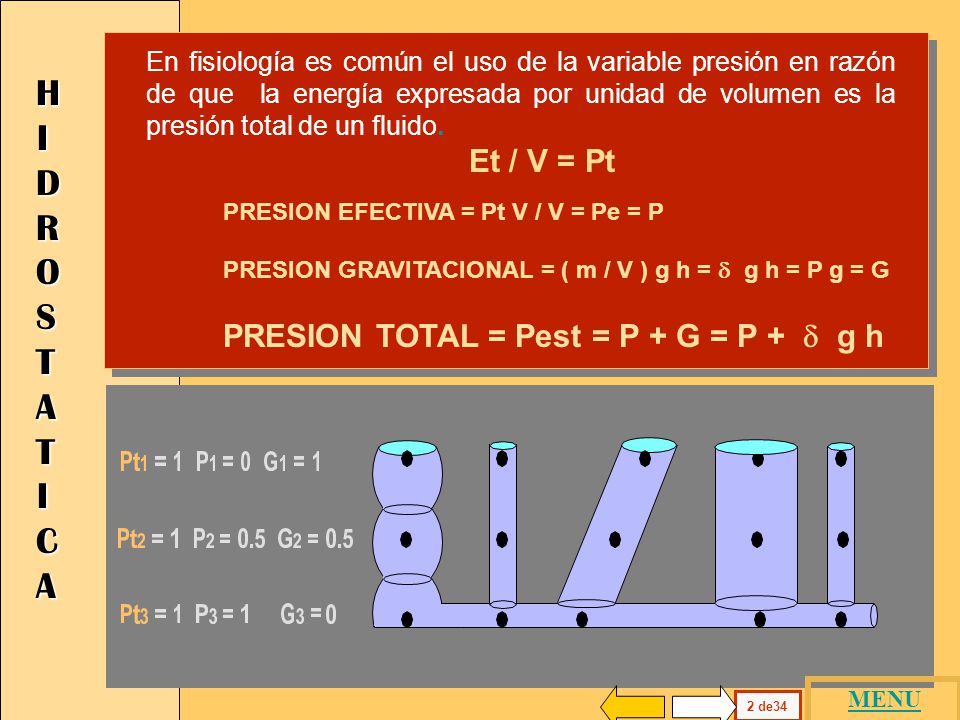

13 HIDROSTATICA PRESION TOTAL = Pest = P + G = P + d g h
En fisiología es común el uso de la variable presión en razón de que la energía expresada por unidad de volumen es la presión total de un fluido. Et / V = Pt HIDROSTATICA PRESION EFECTIVA = Pt V / V = Pe = P PRESION GRAVITACIONAL = ( m / V ) g h = d g h = P g = G PRESION TOTAL = Pest = P + G = P + d g h MENU 2 de34

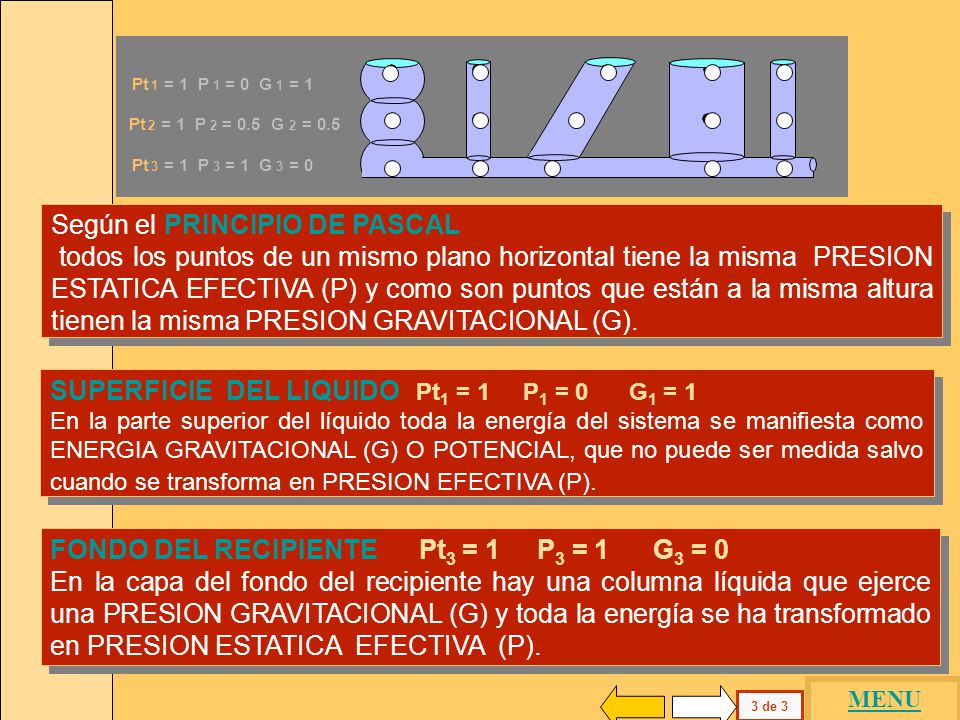

14 Según el PRINCIPIO DE PASCAL
Pt 1 = 1 P = 0 G = 1 2 = 0.5 G = 0.5 3 = 1 G = 0 Según el PRINCIPIO DE PASCAL todos los puntos de un mismo plano horizontal tiene la misma PRESION ESTATICA EFECTIVA (P) y como son puntos que están a la misma altura tienen la misma PRESION GRAVITACIONAL (G). SUPERFICIE DEL LIQUIDO Pt1 = P1 = G1 = 1 En la parte superior del líquido toda la energía del sistema se manifiesta como ENERGIA GRAVITACIONAL (G) O POTENCIAL, que no puede ser medida salvo cuando se transforma en PRESION EFECTIVA (P). FONDO DEL RECIPIENTE Pt3 = P3 = G3 = 0 En la capa del fondo del recipiente hay una columna líquida que ejerce una PRESION GRAVITACIONAL (G) y toda la energía se ha transformado en PRESION ESTATICA EFECTIVA (P). MENU 3 de 3

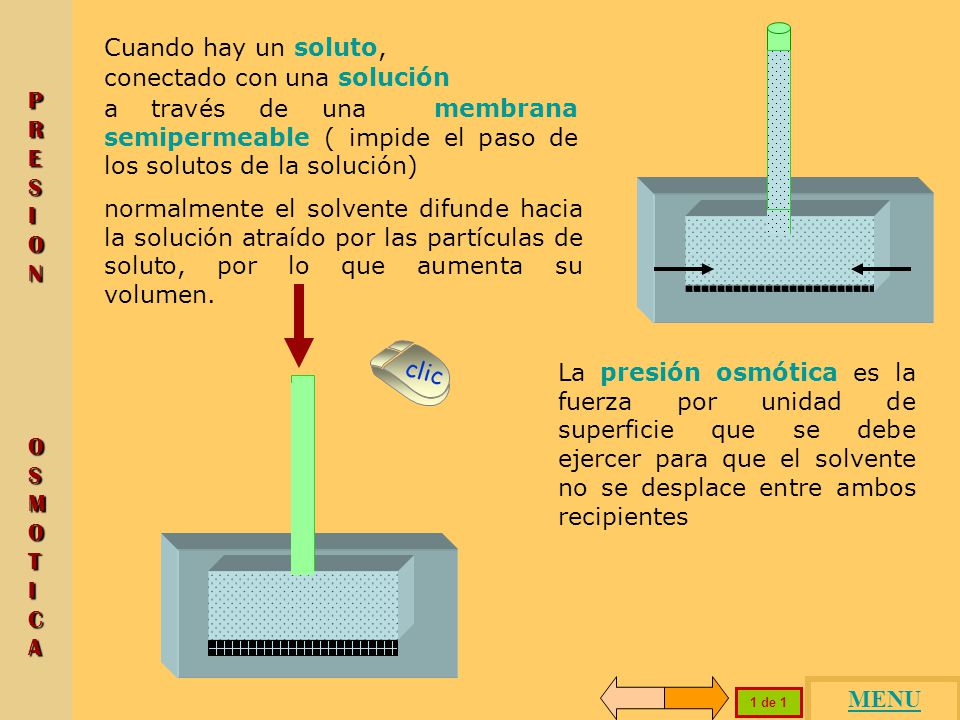

15 conectado con una solución PRESION
Cuando hay un soluto, conectado con una solución PRESION OSMOTICA a través de una membrana semipermeable ( impide el paso de los solutos de la solución) normalmente el solvente difunde hacia la solución atraído por las partículas de soluto, por lo que aumenta su volumen. clic La presión osmótica es la fuerza por unidad de superficie que se debe ejercer para que el solvente no se desplace entre ambos recipientes MENU 1 de 1

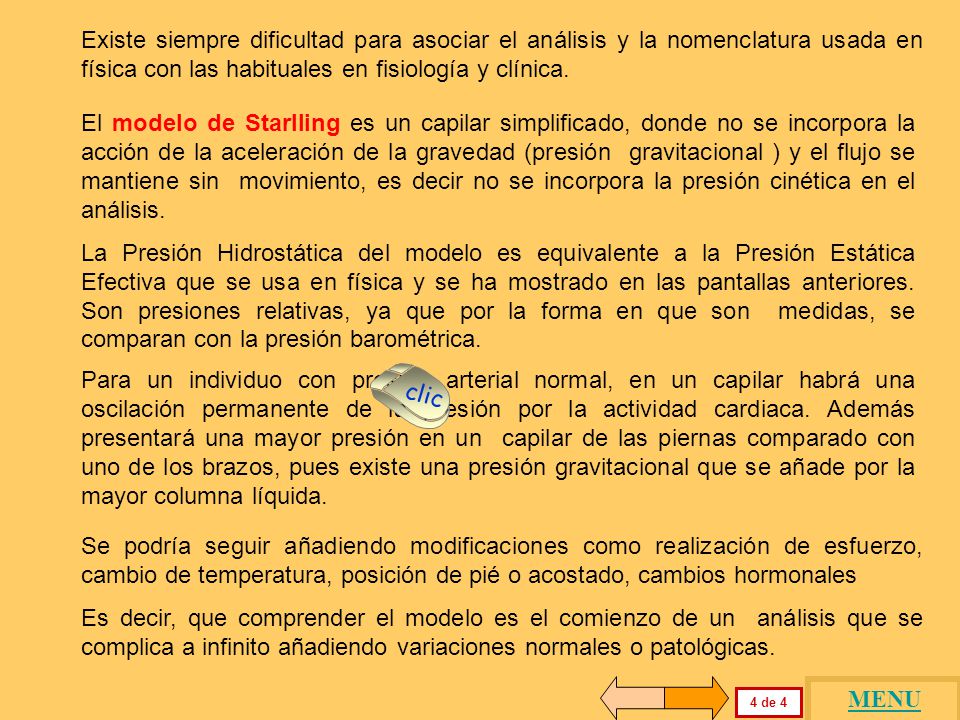

16 Existe siempre dificultad para asociar el análisis y la nomenclatura usada en física con las habituales en fisiología y clínica. El modelo de Starlling es un capilar simplificado, donde no se incorpora la acción de la aceleración de la gravedad (presión gravitacional ) y el flujo se mantiene sin movimiento, es decir no se incorpora la presión cinética en el análisis. La Presión Hidrostática del modelo es equivalente a la Presión Estática Efectiva que se usa en física y se ha mostrado en las pantallas anteriores. Son presiones relativas, ya que por la forma en que son medidas, se comparan con la presión barométrica. Para un individuo con presión arterial normal, en un capilar habrá una oscilación permanente de la presión por la actividad cardiaca. Además presentará una mayor presión en un capilar de las piernas comparado con uno de los brazos, pues existe una presión gravitacional que se añade por la mayor columna líquida. clic Se podría seguir añadiendo modificaciones como realización de esfuerzo, cambio de temperatura, posición de pié o acostado, cambios hormonales Es decir, que comprender el modelo es el comienzo de un análisis que se complica a infinito añadiendo variaciones normales o patológicas. MENU 4 de 4

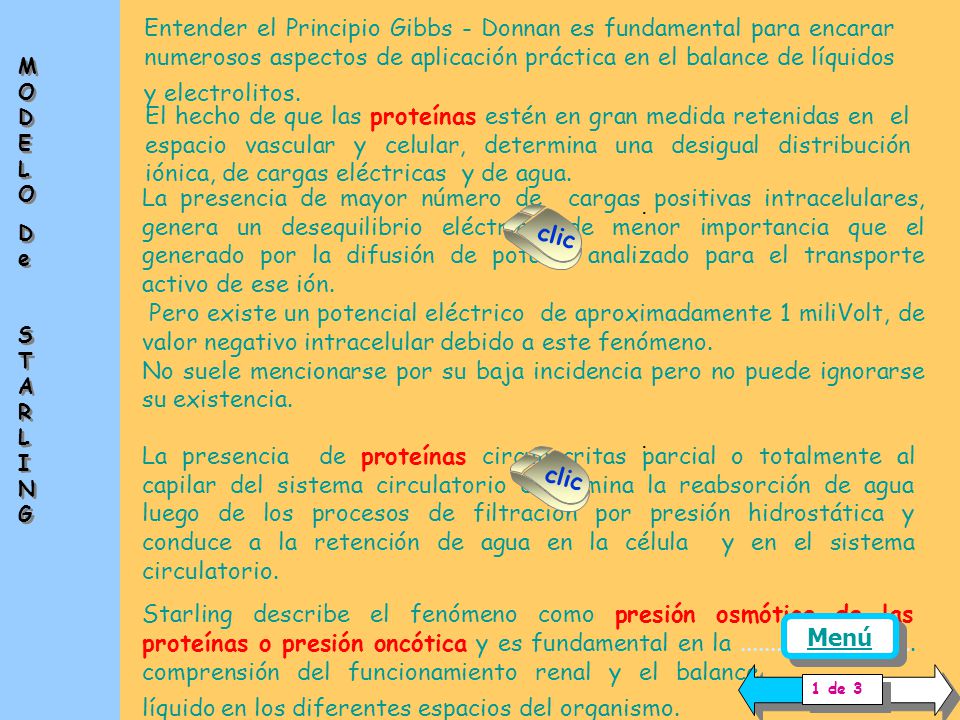

17 Entender el Principio Gibbs - Donnan es fundamental para encarar numerosos aspectos de aplicación práctica en el balance de líquidos y electrolitos. MODELO De STARLING El hecho de que las proteínas estén en gran medida retenidas en el espacio vascular y celular, determina una desigual distribución iónica, de cargas eléctricas y de agua. La presencia de mayor número de cargas positivas intracelulares, genera un desequilibrio eléctrico, de menor importancia que el generado por la difusión de potasio analizado para el transporte activo de ese ión. Pero existe un potencial eléctrico de aproximadamente 1 miliVolt, de valor negativo intracelular debido a este fenómeno. No suele mencionarse por su baja incidencia pero no puede ignorarse su existencia. . clic . La presencia de proteínas circunscritas parcial o totalmente al capilar del sistema circulatorio determina la reabsorción de agua luego de los procesos de filtración por presión hidrostática y conduce a la retención de agua en la célula y en el sistema circulatorio. Starling describe el fenómeno como presión osmótica de las proteínas o presión oncótica y es fundamental en la comprensión del funcionamiento renal y el balance líquido en los diferentes espacios del organismo. clic Menú 1 de 3

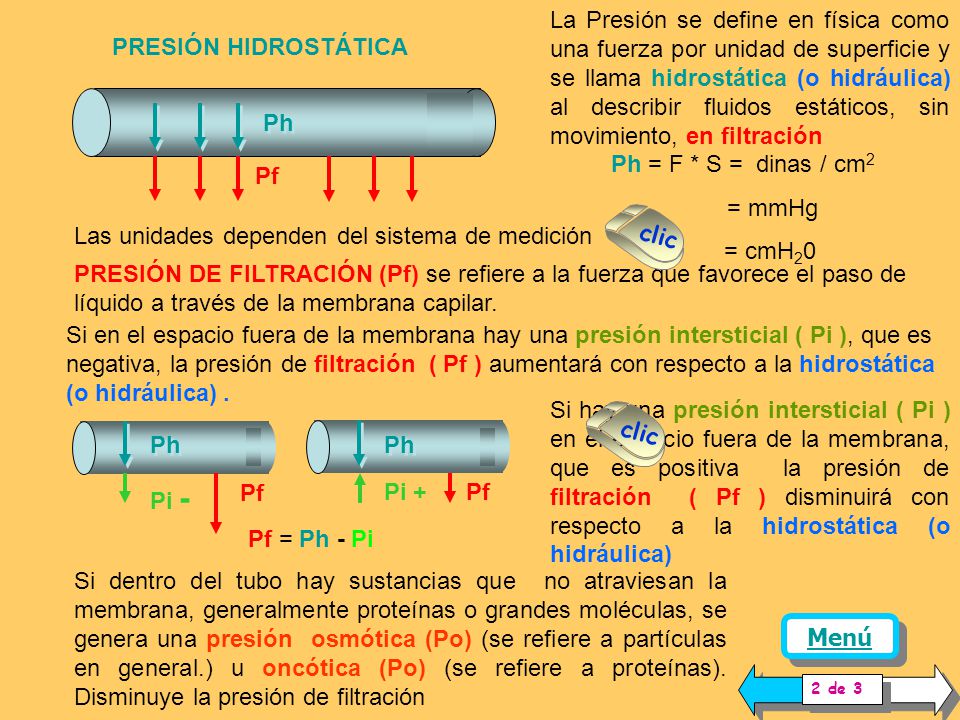

18 Las unidades dependen del sistema de medición
La Presión se define en física como una fuerza por unidad de superficie y se llama hidrostática (o hidráulica) al describir fluidos estáticos, sin movimiento, en filtración PRESIÓN HIDROSTÁTICA Ph Ph = F * S = dinas / cm2 = mmHg = cmH20 Pf clic Las unidades dependen del sistema de medición PRESIÓN DE FILTRACIÓN (Pf) se refiere a la fuerza que favorece el paso de líquido a través de la membrana capilar. Si en el espacio fuera de la membrana hay una presión intersticial ( Pi ), que es negativa, la presión de filtración ( Pf ) aumentará con respecto a la hidrostática (o hidráulica) . Si hay una presión intersticial ( Pi ) en el espacio fuera de la membrana, que es positiva la presión de filtración ( Pf ) disminuirá con respecto a la hidrostática (o hidráulica) clic Pf Pi - Ph Pf Pi + Ph Pf = Ph - Pi Si dentro del tubo hay sustancias que no atraviesan la membrana, generalmente proteínas o grandes moléculas, se genera una presión osmótica (Po) (se refiere a partículas en general.) u oncótica (Po) (se refiere a proteínas). Disminuye la presión de filtración Menú 2 de 3

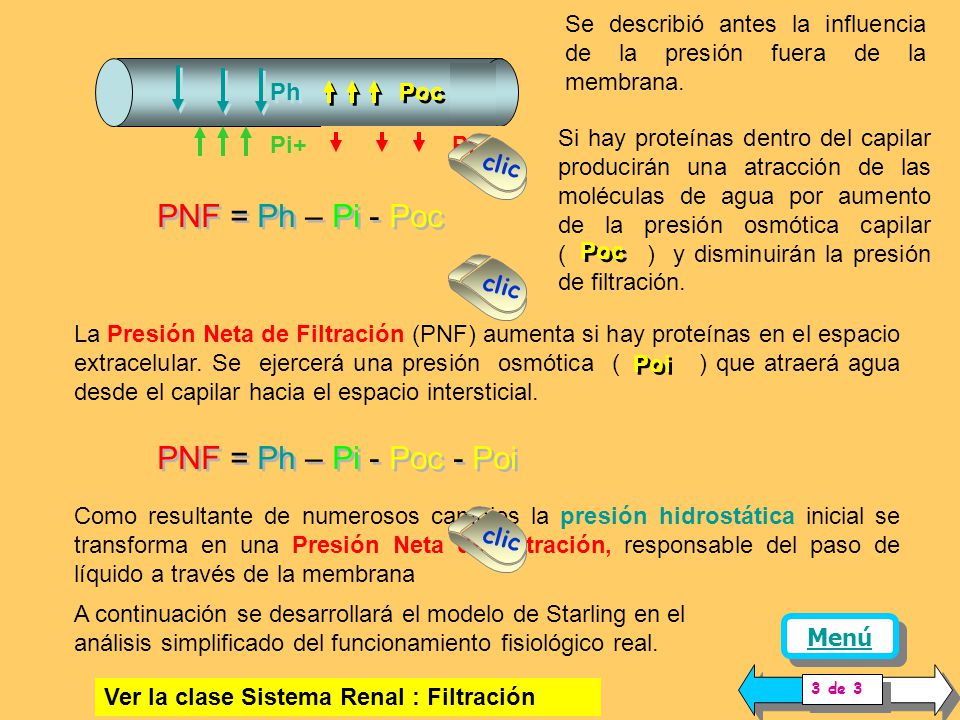

19 PNF = Ph – Pi - Poc PNF = Ph – Pi - Poc - Poi
Se describió antes la influencia de la presión fuera de la membrana. Ph Poc Si hay proteínas dentro del capilar producirán una atracción de las moléculas de agua por aumento de la presión osmótica capilar ( ) y disminuirán la presión de filtración. Pi+ Pf Pf clic PNF = Ph – Pi - Poc Poc clic La Presión Neta de Filtración (PNF) aumenta si hay proteínas en el espacio extracelular. Se ejercerá una presión osmótica ( ) que atraerá agua desde el capilar hacia el espacio intersticial. Poi PNF = Ph – Pi - Poc - Poi Como resultante de numerosos cambios la presión hidrostática inicial se transforma en una Presión Neta de Filtración, responsable del paso de líquido a través de la membrana clic A continuación se desarrollará el modelo de Starling en el análisis simplificado del funcionamiento fisiológico real. Menú Ver la clase Sistema Renal : Filtración 3 de 3

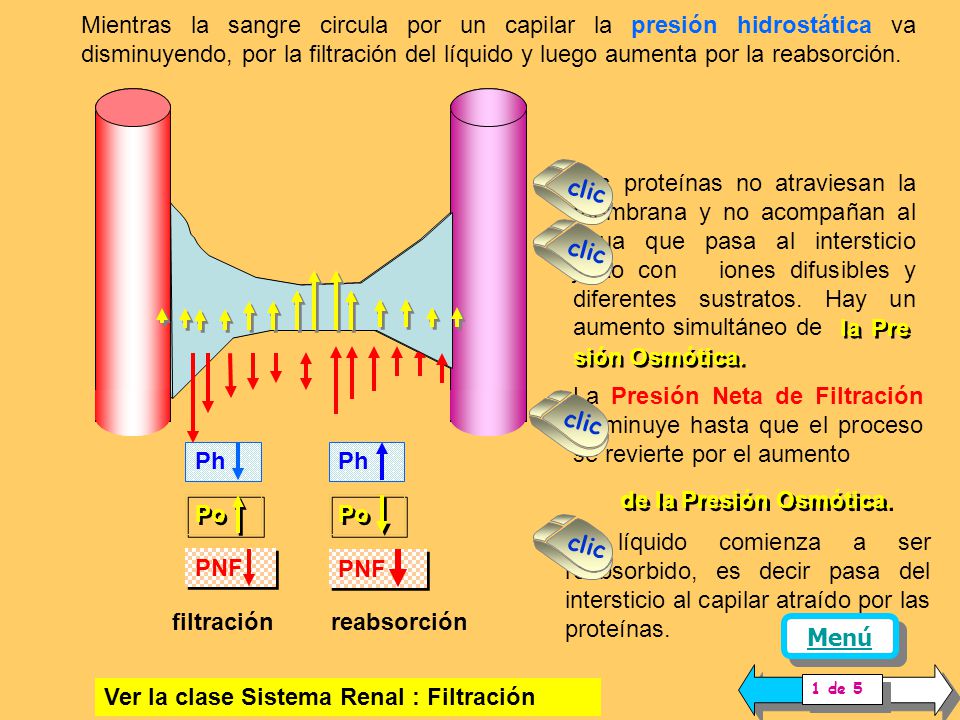

20 Ver la clase Sistema Renal : Filtración
Mientras la sangre circula por un capilar la presión hidrostática va disminuyendo, por la filtración del líquido y luego aumenta por la reabsorción. clic Las proteínas no atraviesan la membrana y no acompañan al agua que pasa al intersticio junto con iones difusibles y diferentes sustratos. Hay un aumento simultáneo de clic la Pre sión Osmótica. La Presión Neta de Filtración disminuye hasta que el proceso se revierte por el aumento clic Ph Ph de la Presión Osmótica. Po Po clic El líquido comienza a ser reabsorbido, es decir pasa del intersticio al capilar atraído por las proteínas. PNF PNF filtración reabsorción Menú Ver la clase Sistema Renal : Filtración 1 de 5

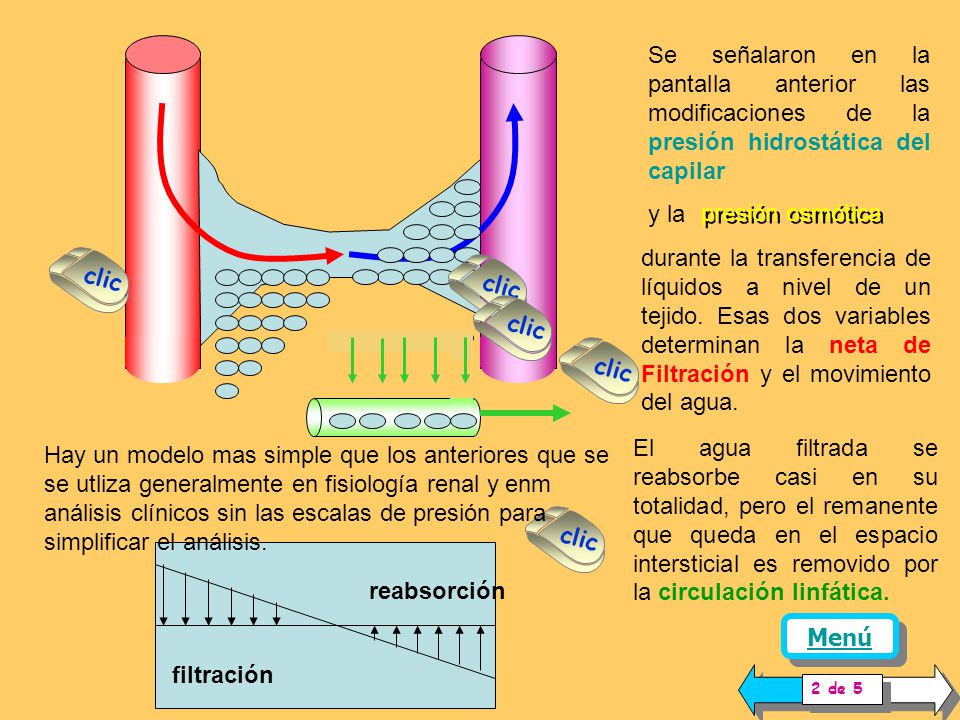

21 Se señalaron en la pantalla anterior las modificaciones de la presión hidrostática del capilar
y la presión osmótica durante la transferencia de líquidos a nivel de un tejido. Esas dos variables determinan la neta de Filtración y el movimiento del agua. clic clic clic clic El agua filtrada se reabsorbe casi en su totalidad, pero el remanente que queda en el espacio intersticial es removido por la circulación linfática. Hay un modelo mas simple que los anteriores que se se utliza generalmente en fisiología renal y enm análisis clínicos sin las escalas de presión para simplificar el análisis. clic filtración reabsorción Menú 2 de 5

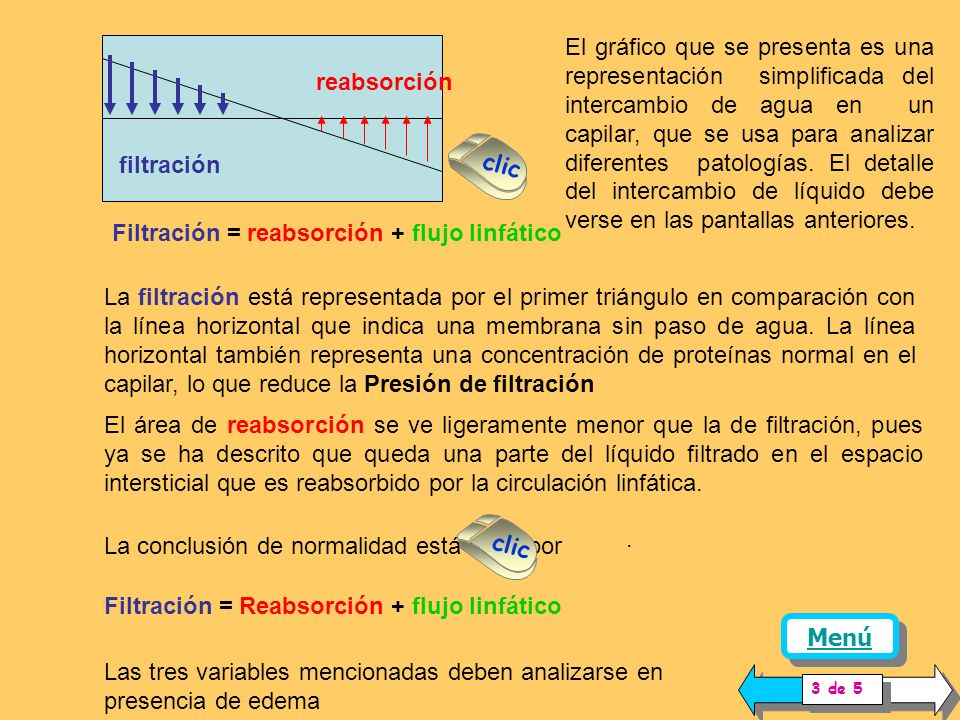

22 Filtración = reabsorción + flujo linfático
El gráfico que se presenta es una representación simplificada del intercambio de agua en un capilar, que se usa para analizar diferentes patologías. El detalle del intercambio de líquido debe verse en las pantallas anteriores. reabsorción clic filtración Filtración = reabsorción + flujo linfático La filtración está representada por el primer triángulo en comparación con la línea horizontal que indica una membrana sin paso de agua. La línea horizontal también representa una concentración de proteínas normal en el capilar, lo que reduce la Presión de filtración El área de reabsorción se ve ligeramente menor que la de filtración, pues ya se ha descrito que queda una parte del líquido filtrado en el espacio intersticial que es reabsorbido por la circulación linfática. clic . La conclusión de normalidad está dada por Filtración = Reabsorción + flujo linfático Menú Las tres variables mencionadas deben analizarse en presencia de edema 3 de 5

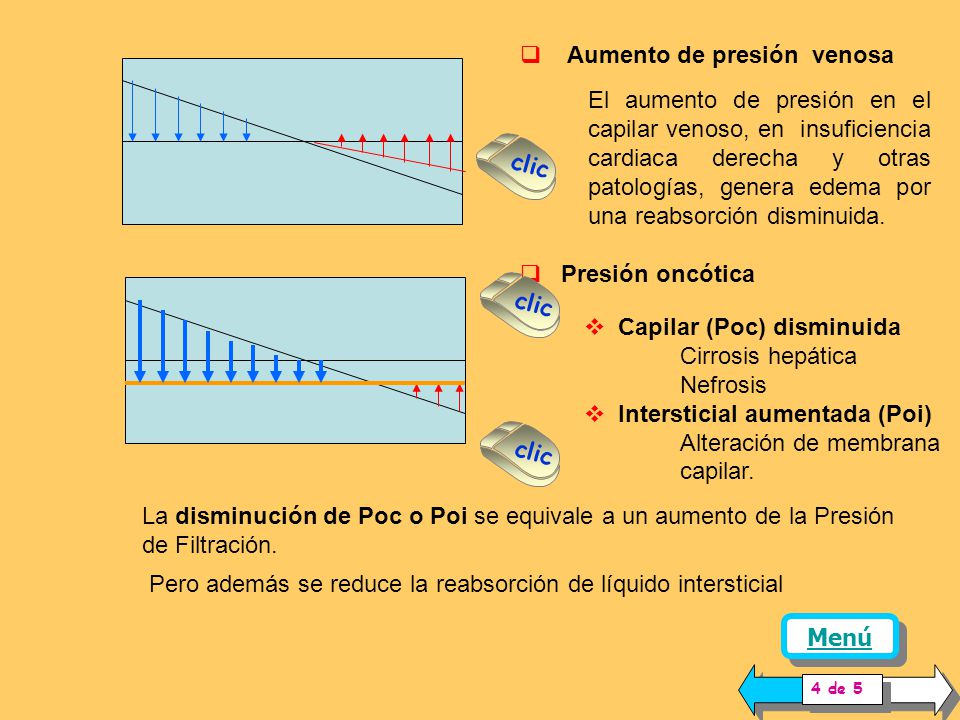

23 Aumento de presión venosa
El aumento de presión en el capilar venoso, en insuficiencia cardiaca derecha y otras patologías, genera edema por una reabsorción disminuida. clic Presión oncótica clic Capilar (Poc) disminuida Cirrosis hepática Nefrosis Intersticial aumentada (Poi) Alteración de membrana capilar. clic La disminución de Poc o Poi se equivale a un aumento de la Presión de Filtración. Pero además se reduce la reabsorción de líquido intersticial Menú 4 de 5

24 Permeabilidad al agua aumentada Toxinas bacteriales Histamina
Quemaduras extensas clic Esta patología puede analizarse como un aumento relativo de la presión hidrostática o una disminución de proteínas intracapílares. Hay disminución en la reabsorción. Se debe señalar la importancia de hacer un diagnóstico diferencial adecuado, ya que de ello depende establecer una forma de corrección efectiva. Si hay aumento de presión venosa se debe identificar el origen y revertir el proceso Para identificar una disminución de proteínas o de presión osmótica se debe proceder a su medición. Menú RESUMEN FINAL 5 de 5

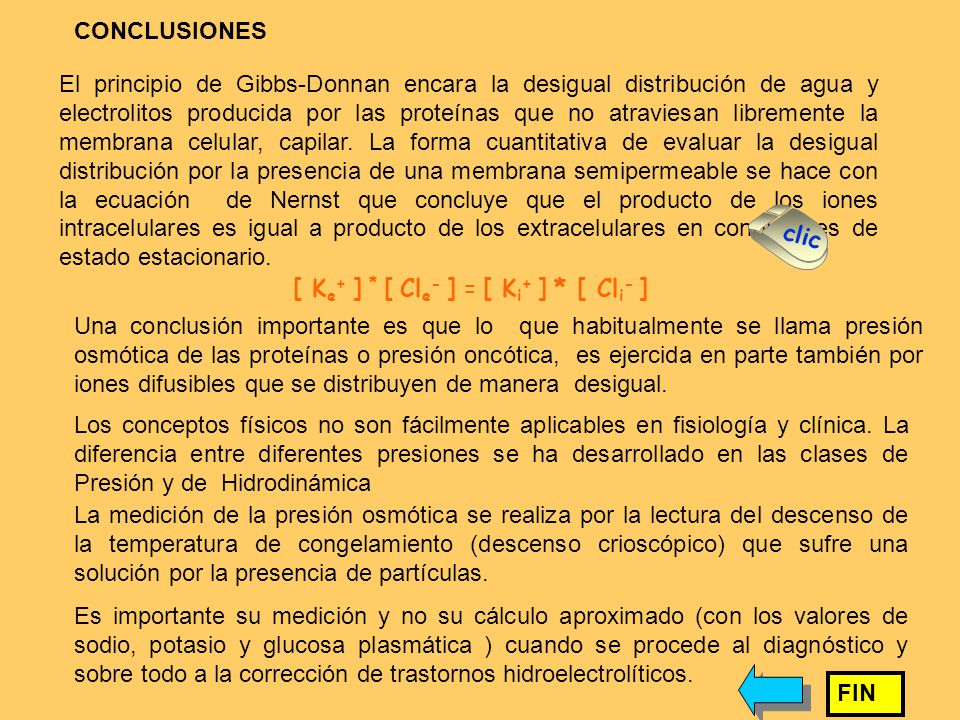

25 [ Ke+ ] * [ Cle- ] = [ Ki+ ] * [ Cli- ]
CONCLUSIONES El principio de Gibbs-Donnan encara la desigual distribución de agua y electrolitos producida por las proteínas que no atraviesan libremente la membrana celular, capilar. La forma cuantitativa de evaluar la desigual distribución por la presencia de una membrana semipermeable se hace con la ecuación de Nernst que concluye que el producto de los iones intracelulares es igual a producto de los extracelulares en condiciones de estado estacionario. clic [ Ke+ ] * [ Cle- ] = [ Ki+ ] * [ Cli- ] Una conclusión importante es que lo que habitualmente se llama presión osmótica de las proteínas o presión oncótica, es ejercida en parte también por iones difusibles que se distribuyen de manera desigual. Los conceptos físicos no son fácilmente aplicables en fisiología y clínica. La diferencia entre diferentes presiones se ha desarrollado en las clases de Presión y de Hidrodinámica La medición de la presión osmótica se realiza por la lectura del descenso de la temperatura de congelamiento (descenso crioscópico) que sufre una solución por la presencia de partículas. Es importante su medición y no su cálculo aproximado (con los valores de sodio, potasio y glucosa plasmática ) cuando se procede al diagnóstico y sobre todo a la corrección de trastornos hidroelectrolíticos. FIN
