Instalación de Medidor de Agua

Presentación del tema: "Instalación de Medidor de Agua"— Transcripción de la presentación:

1 Se requiere iniciar el Tramite de factibilidad de Servicio de Agua Fría, colocación del Medidor.

2 Instalación de Medidor de Agua

3

4

5

6

7

8 Ubicación de la Zona de Trabajo: este es el lugar donde se realizará el
proceso constructivo para la Conexión Domiciliaria de Agua Potable.

9 Señalización y seguridad continua y permanente

10 Rotura de pavimento si existiera.

11 Excavación de Zanja promedio (6. 00 X 0. 60X1
Excavación de Zanja promedio (6.00 X 0.60X1.00): Aquí el operador esta en el inicio de la excavación, lo hará hasta encontrar la matriz.

12 Aquí vemos como otro de los operarios esta en plena excavación de la zanja, para hallar la
matriz, y por donde pasará la acometida.

13 En esta foto vemos la preparación de la cama de apoyo donde ira la caja de control, y
también podemos observar que esta debe de estar nivelada.(la cama de apoyo es con material selecto e = 0.10m mínimo)

14 Colocación del solado de la caja de control prefabricado con puntos de drenaje,
con concreto f `c = 140 kg/cm2 y e = 0.05 m.

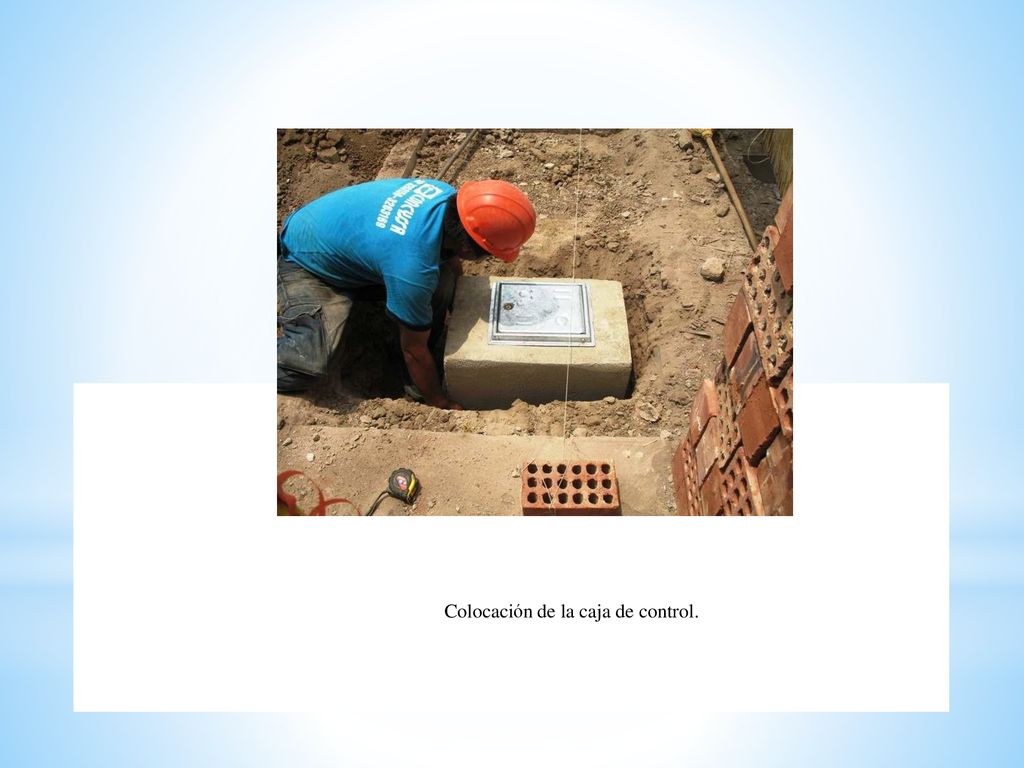

15 Colocación de la caja de control.

16 Aquí podemos observar que el operario ya encontró la matriz.

17 En esta foto ya vemos la abrazadera puesta en la matriz.

18 Aquí ya se puso la válvula corporación.

19 Luego con la ayuda de la cruceta encima de la válvula corporation hacen el agujero en la matriz.

20 Esta foto nos muestra que se ha verificado la presión de agua, se ha colocado la
tuerca de acople y el niple sin rosca.

21 Aquí ya se colocado la curva de 90º y el tubo de PVC de 1/2 " .

22 En esta foto vemos la tubería de PVC de 1/2 " y de 1.70 mt de longitud.

23 Aquí vemos la tubería de PVC de 1/2", cubierta por una tubería de PVC de 4" que
funciona como un forro de protección.

24 En esta foto vemos que han colocado un codo de 45º (pegado) y un tubo
de PVC de 1/2" que sube hasta la altura de la caja de control.

25 Aquí observamos que llega al nivel de la entrada de la caja de control.

26 Podemos observar que ya le han colocado la tubería de forro de PVC de 4".

27 Aquí vemos que ya han colocado otro codo de 45º adherido a un pequeño pedazo de
tubo de PVC de 1/2", una válvula termoplástica con niple telescópico, un nicle reemplazo medidor, un soporte de medidor, una válvula termoplástica con salida auxiliar y finalmente un pedazo de tubo de PVC de 1/2" que servirá de salida hacia el domicilio.

28 En esta foto podemos distinguir mucho mejor lo antes mencionado.

29 En esta foto vemos como empiezan a hacer el relleno de la zanja, con material selecto.

30 Aquí podemos ver la compactación.

31 También se terminó el relleno a los alrededores de la caja de control.

32 En esta foto podemos observar que ya esta colocado el medidor y están procediendo a
hacer la prueba hidráulica.

33 En esta foto ya vemos culminada la vereda, pero aún con la
señalización de obra pues el concreto aun no esta seco.

34 Luego de la verificación del propietario, finalmente se
coloca el Número de Suministro de Agua ( Nº NIS) al reverso de la tapa, con plumón indeleble.
