Configuración Estrella-Triangulo Arranque De un Motor

Presentación del tema: "Configuración Estrella-Triangulo Arranque De un Motor"— Transcripción de la presentación:

1 Configuración Estrella-Triangulo Arranque De un Motor
Harold Leonardo chavarro medina-ID Johan Sebastián cuesta-ID Maquinas Eléctricas Facultad de Ingeniería Corporación Universitaria Minuto De Dios

2 Arranque Estrella-Triangulo
Este tipo de arranque se utiliza para reducir la intensidad al momento de arrancar un motor. El funcionamiento de este arranque consiste en subministrar corriente al motor mediante una conexión en estrella y después de unos segundos pasar la conexión a triangulo. Para hacerlo se usan tres contactores, uno de línea, que esta conectado siempre, otro que hace la conexión en estrella y otro que haga la conexión en triangulo. El cambio de estrella a triangulo se hace ya que los bobinados del motor al estar conectados en estrella consumen raíz de 3 la tensión nominal que le llega. Esto reduce el par de arranque a un tercio y por otra parte la intensidad que pasa por cada bobina también ser reduce un tercio. De este modo se evita que la intensidad de arranque sea tan grande como en el caso de un arranque directo en triangulo.

3 Conexión Estrella-Triangulo Caja De Bornes Del Motor

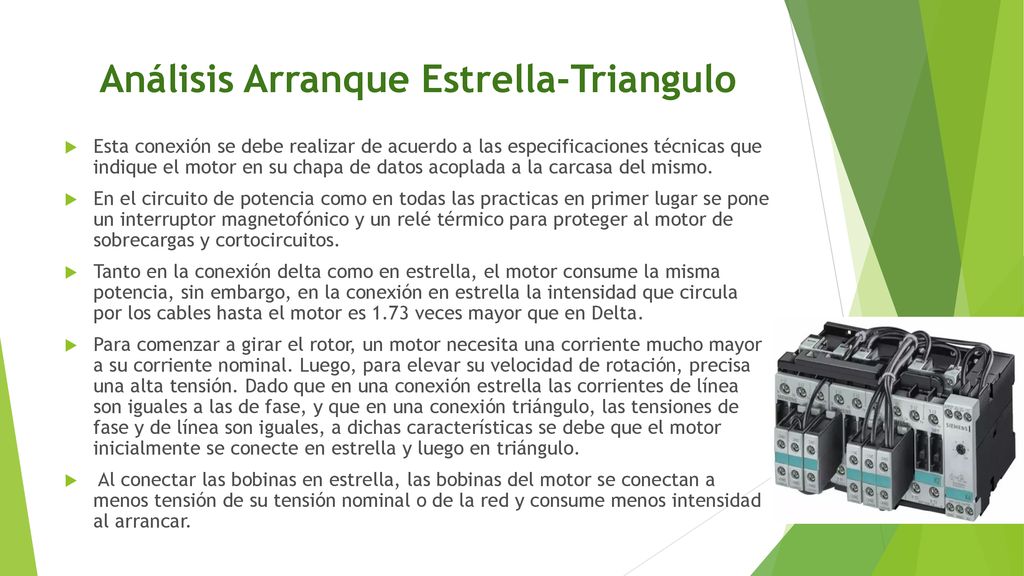

4 Análisis Arranque Estrella-Triangulo
Esta conexión se debe realizar de acuerdo a las especificaciones técnicas que indique el motor en su chapa de datos acoplada a la carcasa del mismo. En el circuito de potencia como en todas las practicas en primer lugar se pone un interruptor magnetofónico y un relé térmico para proteger al motor de sobrecargas y cortocircuitos. Tanto en la conexión delta como en estrella, el motor consume la misma potencia, sin embargo, en la conexión en estrella la intensidad que circula por los cables hasta el motor es 1.73 veces mayor que en Delta. Para comenzar a girar el rotor, un motor necesita una corriente mucho mayor a su corriente nominal. Luego, para elevar su velocidad de rotación, precisa una alta tensión. Dado que en una conexión estrella las corrientes de línea son iguales a las de fase, y que en una conexión triángulo, las tensiones de fase y de línea son iguales, a dichas características se debe que el motor inicialmente se conecte en estrella y luego en triángulo. Al conectar las bobinas en estrella, las bobinas del motor se conectan a menos tensión de su tensión nominal o de la red y consume menos intensidad al arrancar.

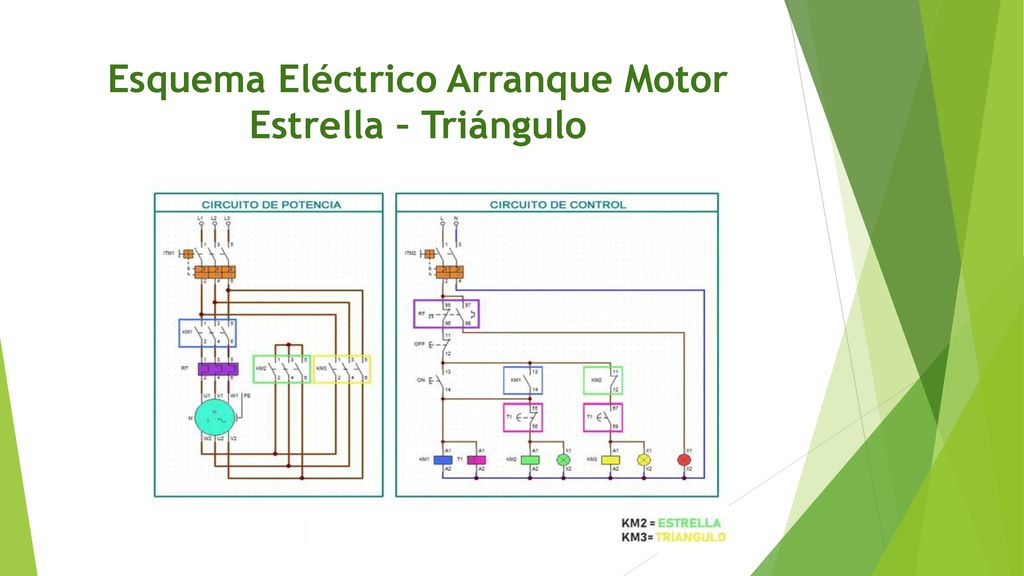

5 Esquema Eléctrico Arranque Motor Estrella – Triángulo

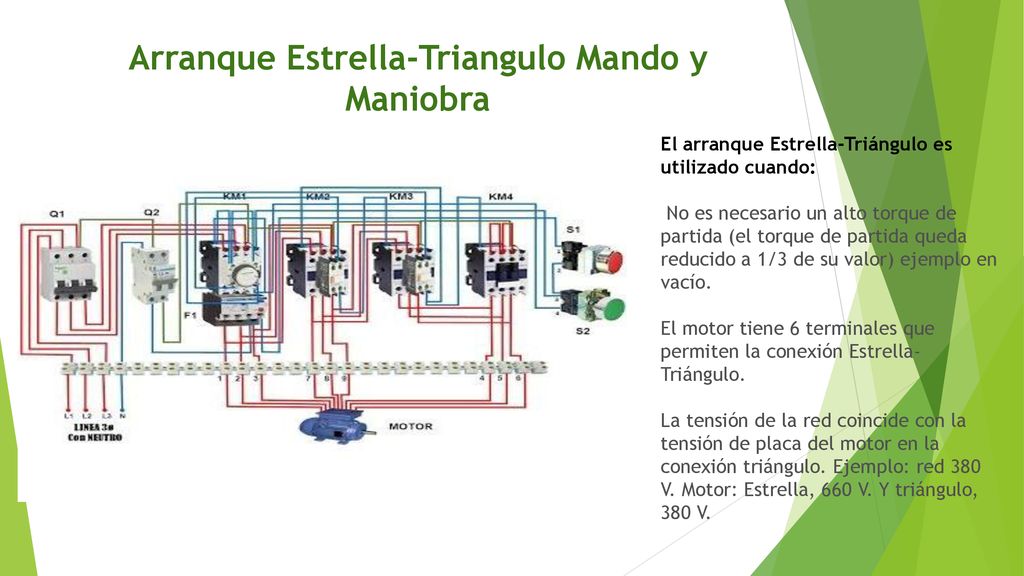

6 Arranque Estrella-Triangulo Mando y Maniobra
El arranque Estrella-Triángulo es utilizado cuando: No es necesario un alto torque de partida (el torque de partida queda reducido a 1/3 de su valor) ejemplo en vacío. El motor tiene 6 terminales que permiten la conexión Estrella-Triángulo. La tensión de la red coincide con la tensión de placa del motor en la conexión triángulo. Ejemplo: red 380 V. Motor: Estrella, 660 V. Y triángulo, 380 V.

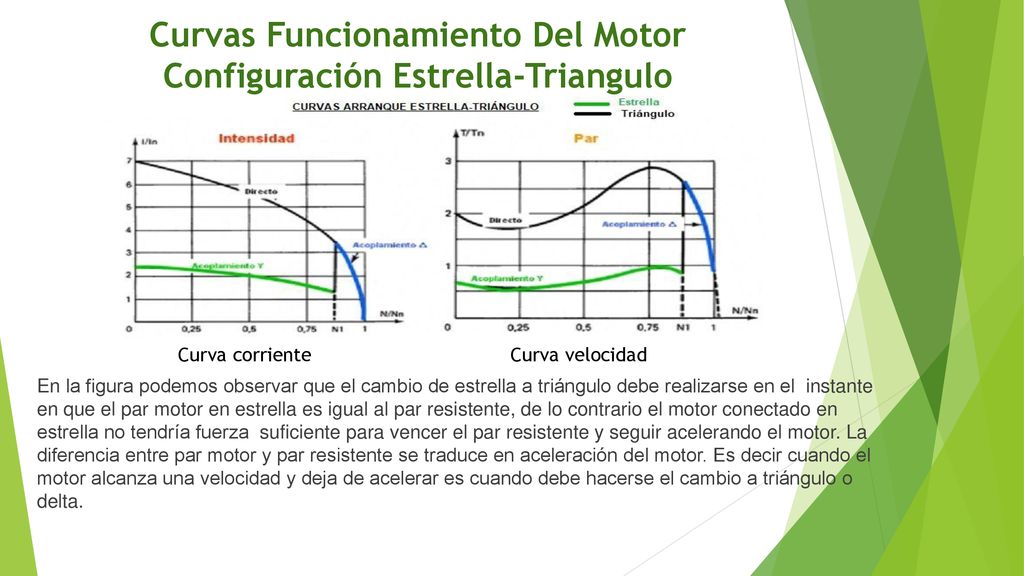

7 Curvas Funcionamiento Del Motor Configuración Estrella-Triangulo
Curva corriente Curva velocidad En la figura podemos observar que el cambio de estrella a triángulo debe realizarse en el  instante en que el par motor en estrella es igual al par resistente, de lo contrario el motor conectado en estrella no tendría fuerza  suficiente para vencer el par resistente y seguir acelerando el motor. La diferencia entre par motor y par resistente se traduce en aceleración del motor. Es decir cuando el motor alcanza una velocidad y deja de acelerar es cuando debe hacerse el cambio a triángulo o delta.

8 Ventajas y Desventajas Configuración Estrella-Triangulo
Reducción de la corriente de partida del motor, evitando elevada caída de tensión en el sistema de alimentación de la red. Evita interferencias en equipamientos instalados en el sistema (red) de distribución. Costo reducido en el sistema de protección (cables, contactores), evitando el sobredimensionamiento excesivo de los mismos. Permite adecuarse a las limitaciones impuestas por las normas de distribución de energía eléctrica, en cuanto a caída de tensión en la red. Adecuada para cargas que necesitan pequeño torque de partida. DESVENTAJAS Costo mayor que el sistema de partida directa, debido a los contactores adicionales. El motor debe trabajar para la conexión en triángulo con la tensión de fase y debe estar proyectado para trabajar a una tensión superior de fase ( veces), para la conexión estrella.  El motor debe tener disponible 6 terminales que permitan la conexión estrella-triángulo. El esquema de comando se vuelve un poco más complejo que el de partida directa a tensión plena.

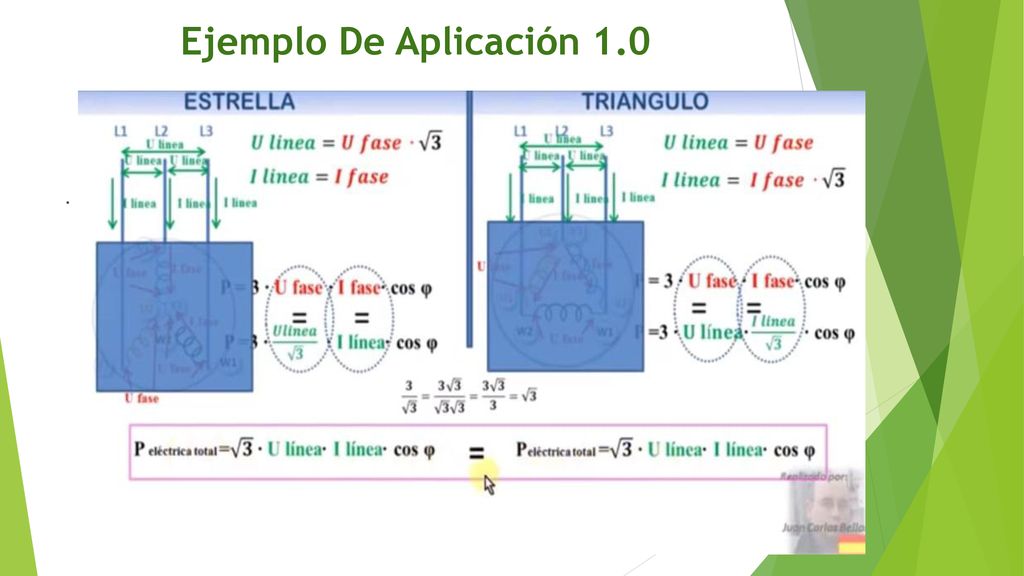

9 Ejemplo De Aplicación 1.0 .

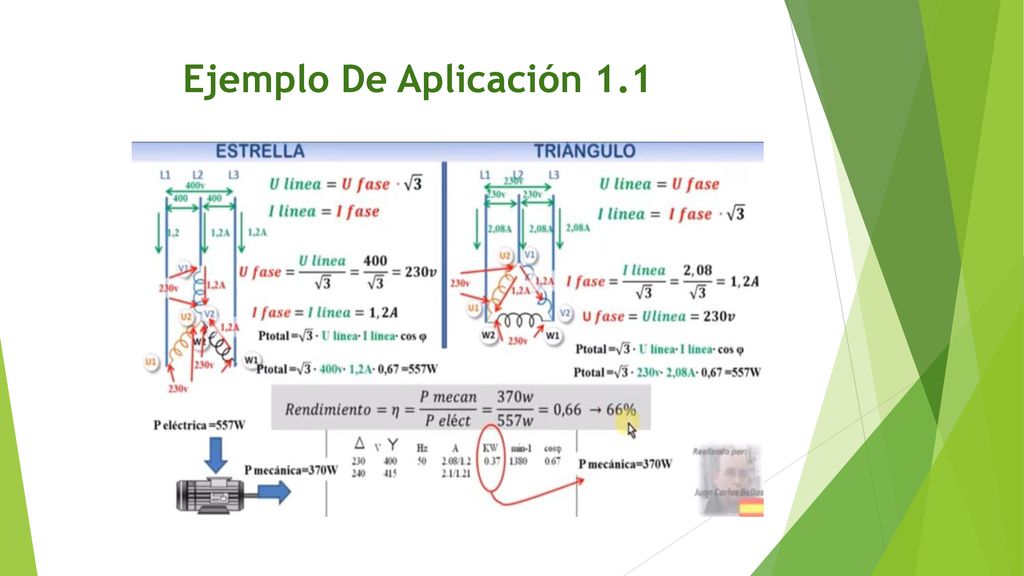

10 Ejemplo De Aplicación 1.1

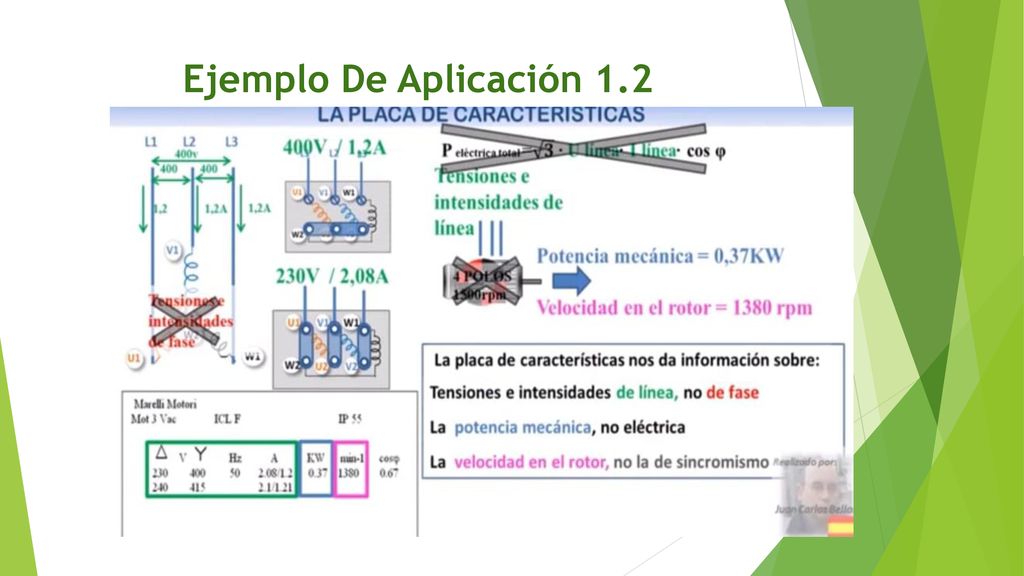

11 Ejemplo De Aplicación 1.2

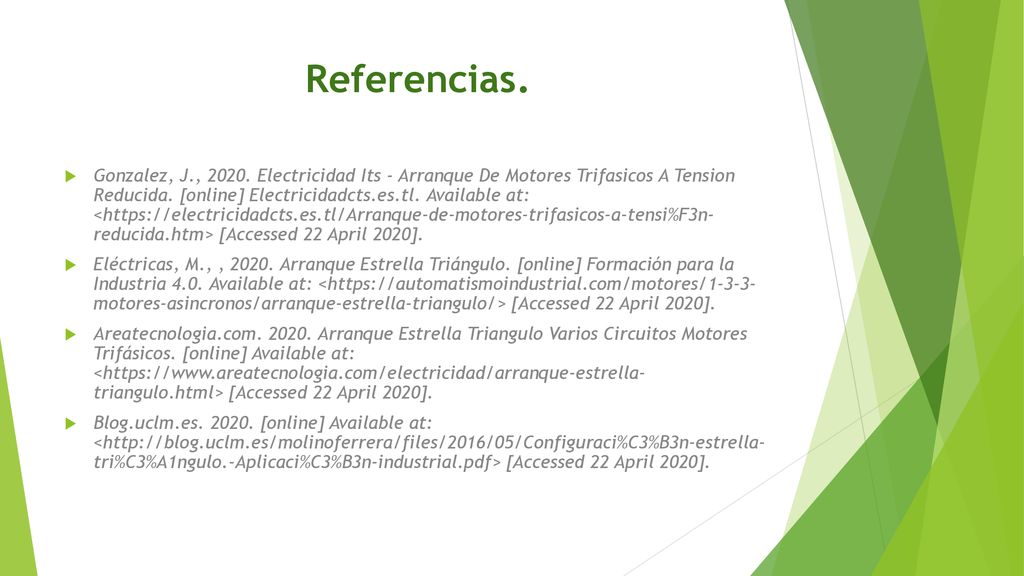

12 Referencias. Gonzalez, J., Electricidad Its - Arranque De Motores Trifasicos A Tension Reducida. [online] Electricidadcts.es.tl. Available at: < reducida.htm> [Accessed 22 April 2020]. Eléctricas, M., , Arranque Estrella Triángulo. [online] Formación para la Industria 4.0. Available at: < motores-asincronos/arranque-estrella-triangulo/> [Accessed 22 April 2020]. Areatecnologia.com Arranque Estrella Triangulo Varios Circuitos Motores Trifásicos. [online] Available at: < triangulo.html> [Accessed 22 April 2020]. Blog.uclm.es [online] Available at: < tri%C3%A1ngulo.-Aplicaci%C3%B3n-industrial.pdf> [Accessed 22 April 2020].
