1 COMPONENTES DE SISTEMAS DE RIEGO LOCALIZADO
UNIVERSIDAD NACIONAL DE COLOMBIA FACULTAD DE CIENCIAS AGRARIAS PROGRAMA DE AGRONOMÍA RIEGO Y DRENAJES 2017 3

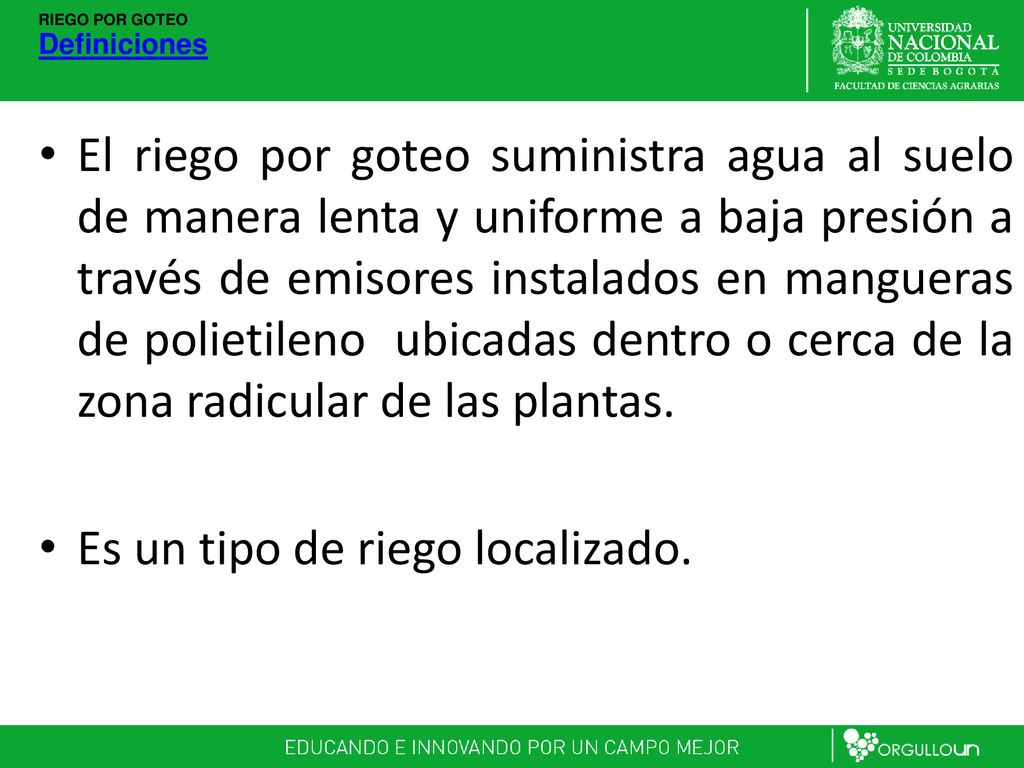

2 Es un tipo de riego localizado.
RIEGO POR GOTEO Definiciones El riego por goteo suministra agua al suelo de manera lenta y uniforme a baja presión a través de emisores instalados en mangueras de polietileno ubicadas dentro o cerca de la zona radicular de las plantas. Es un tipo de riego localizado.

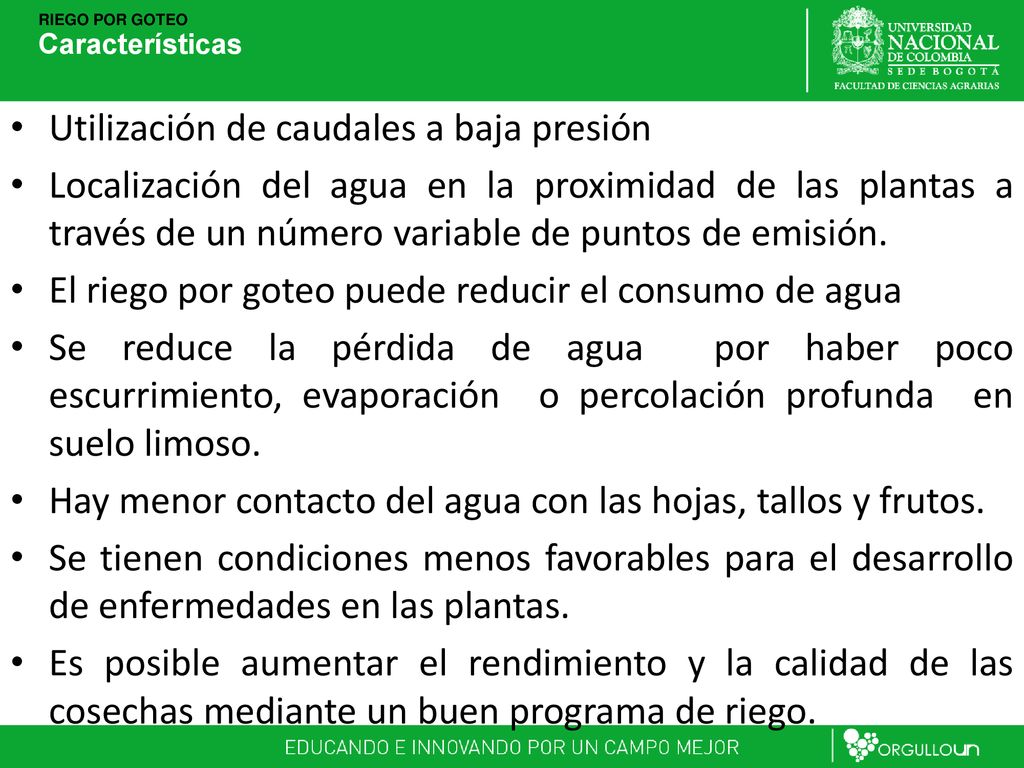

3 Utilización de caudales a baja presión
RIEGO POR GOTEO Características Utilización de caudales a baja presión Localización del agua en la proximidad de las plantas a través de un número variable de puntos de emisión. El riego por goteo puede reducir el consumo de agua Se reduce la pérdida de agua por haber poco escurrimiento, evaporación o percolación profunda en suelo limoso. Hay menor contacto del agua con las hojas, tallos y frutos. Se tienen condiciones menos favorables para el desarrollo de enfermedades en las plantas. Es posible aumentar el rendimiento y la calidad de las cosechas mediante un buen programa de riego.

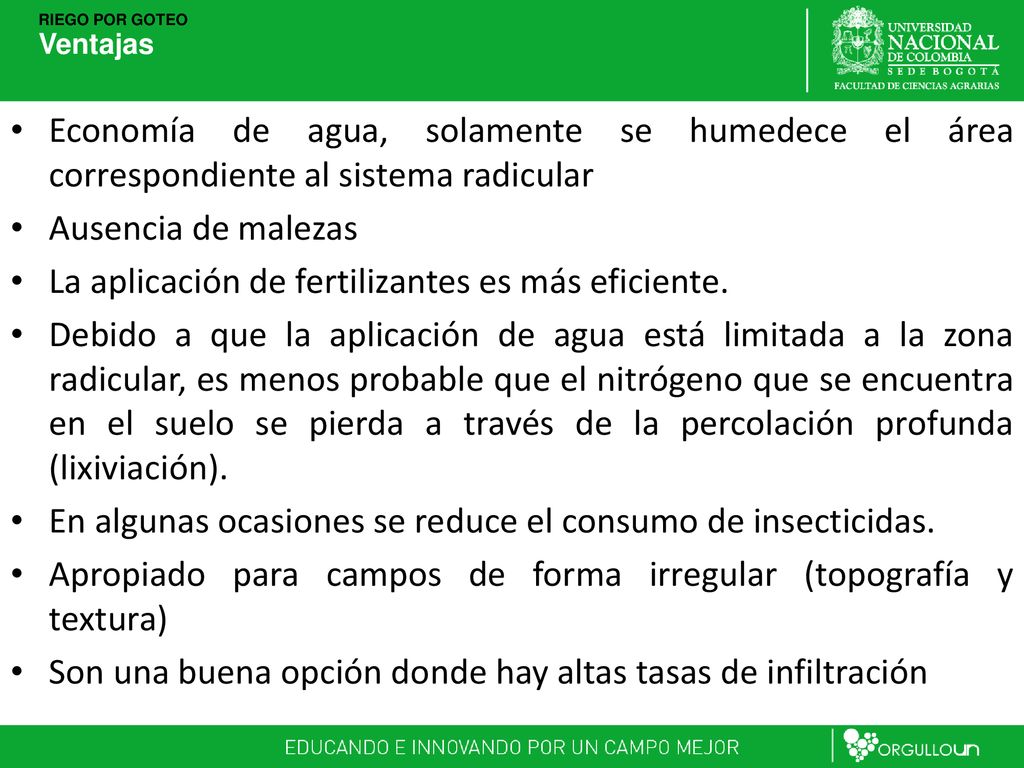

4 La aplicación de fertilizantes es más eficiente.
RIEGO POR GOTEO Ventajas Economía de agua, solamente se humedece el área correspondiente al sistema radicular Ausencia de malezas La aplicación de fertilizantes es más eficiente. Debido a que la aplicación de agua está limitada a la zona radicular, es menos probable que el nitrógeno que se encuentra en el suelo se pierda a través de la percolación profunda (lixiviación). En algunas ocasiones se reduce el consumo de insecticidas. Apropiado para campos de forma irregular (topografía y textura) Son una buena opción donde hay altas tasas de infiltración

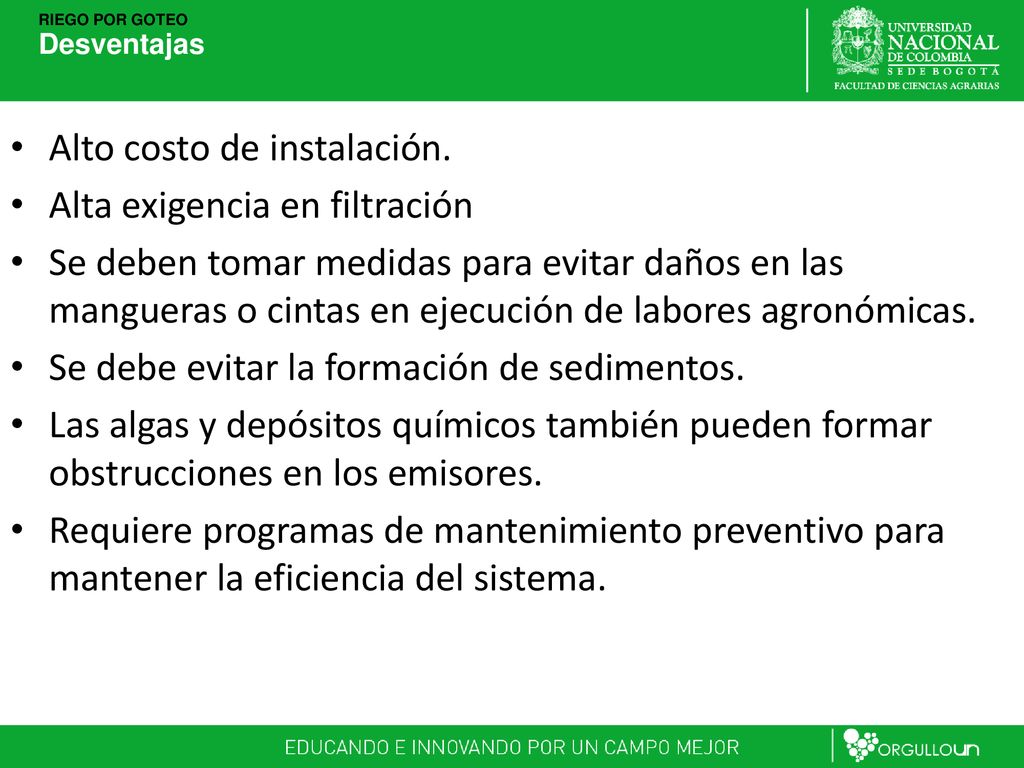

5 Alto costo de instalación. Alta exigencia en filtración
RIEGO POR GOTEO Desventajas Alto costo de instalación. Alta exigencia en filtración Se deben tomar medidas para evitar daños en las mangueras o cintas en ejecución de labores agronómicas. Se debe evitar la formación de sedimentos. Las algas y depósitos químicos también pueden formar obstrucciones en los emisores. Requiere programas de mantenimiento preventivo para mantener la eficiencia del sistema.

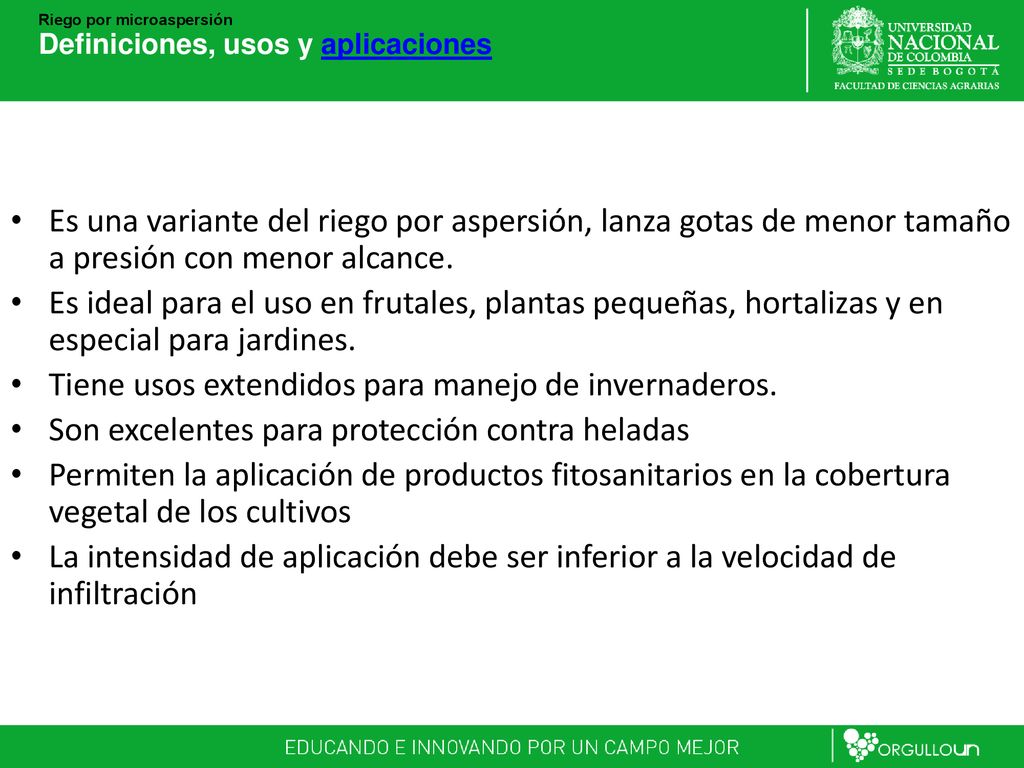

6 Definiciones, usos y aplicaciones
Riego por microaspersión Definiciones, usos y aplicaciones Es una variante del riego por aspersión, lanza gotas de menor tamaño a presión con menor alcance. Es ideal para el uso en frutales, plantas pequeñas, hortalizas y en especial para jardines. Tiene usos extendidos para manejo de invernaderos. Son excelentes para protección contra heladas Permiten la aplicación de productos fitosanitarios en la cobertura vegetal de los cultivos La intensidad de aplicación debe ser inferior a la velocidad de infiltración

7 Riego por microaspersión

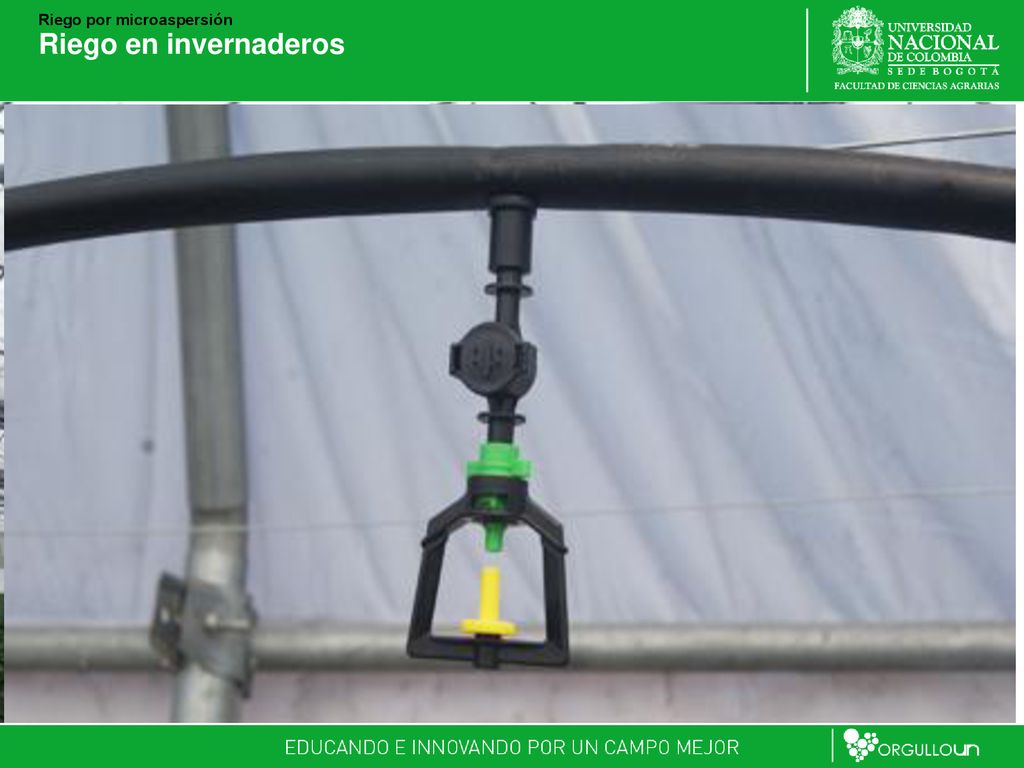

Riego en invernaderos

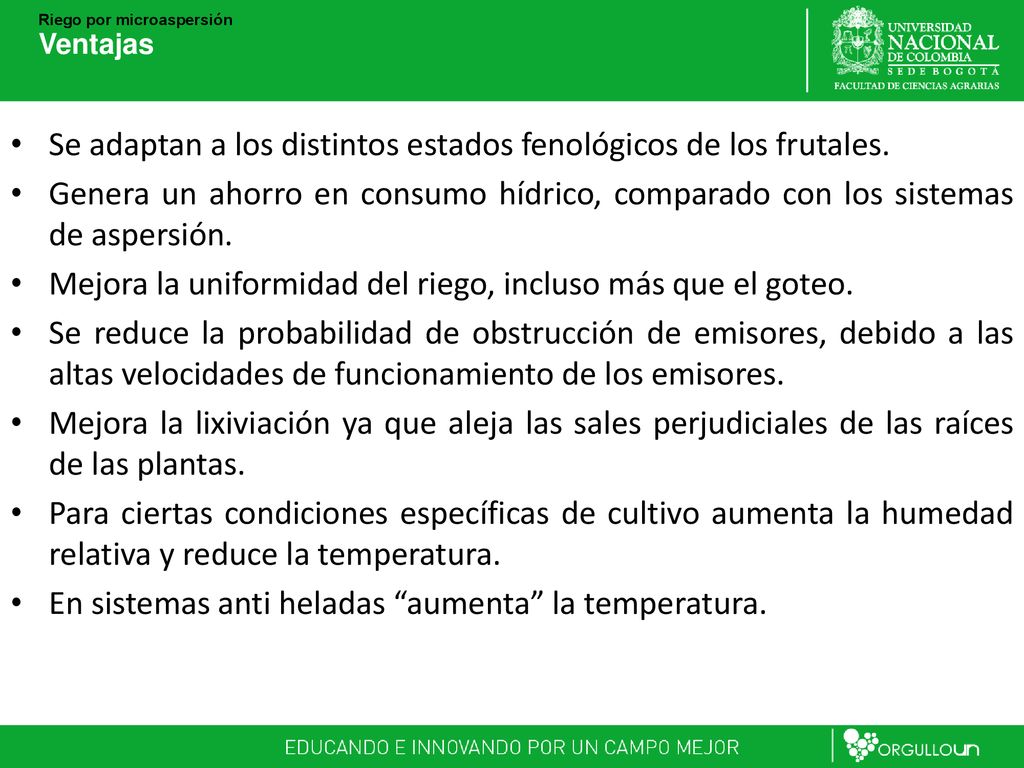

8 Se adaptan a los distintos estados fenológicos de los frutales.
Riego por microaspersión Ventajas Se adaptan a los distintos estados fenológicos de los frutales. Genera un ahorro en consumo hídrico, comparado con los sistemas de aspersión. Mejora la uniformidad del riego, incluso más que el goteo. Se reduce la probabilidad de obstrucción de emisores, debido a las altas velocidades de funcionamiento de los emisores. Mejora la lixiviación ya que aleja las sales perjudiciales de las raíces de las plantas. Para ciertas condiciones específicas de cultivo aumenta la humedad relativa y reduce la temperatura. En sistemas anti heladas “aumenta” la temperatura.

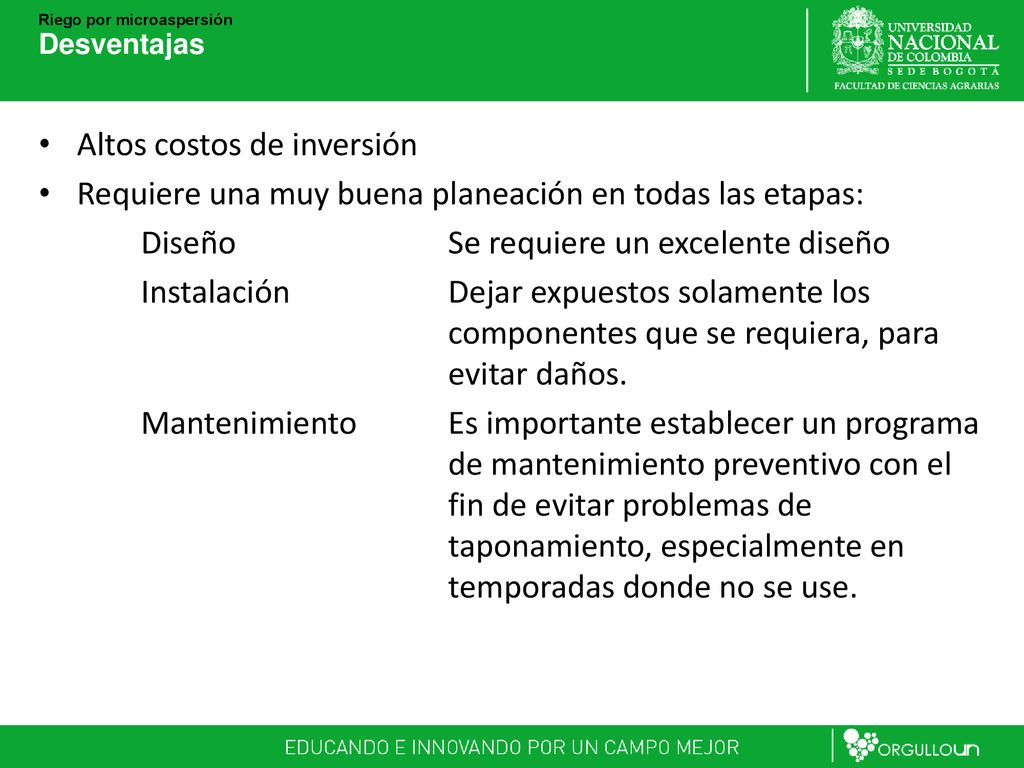

9 Altos costos de inversión
Riego por microaspersión Desventajas Altos costos de inversión Requiere una muy buena planeación en todas las etapas: Diseño Se requiere un excelente diseño Instalación Dejar expuestos solamente los componentes que se requiera, para evitar daños. Mantenimiento Es importante establecer un programa de mantenimiento preventivo con el fin de evitar problemas de taponamiento, especialmente en temporadas donde no se use.

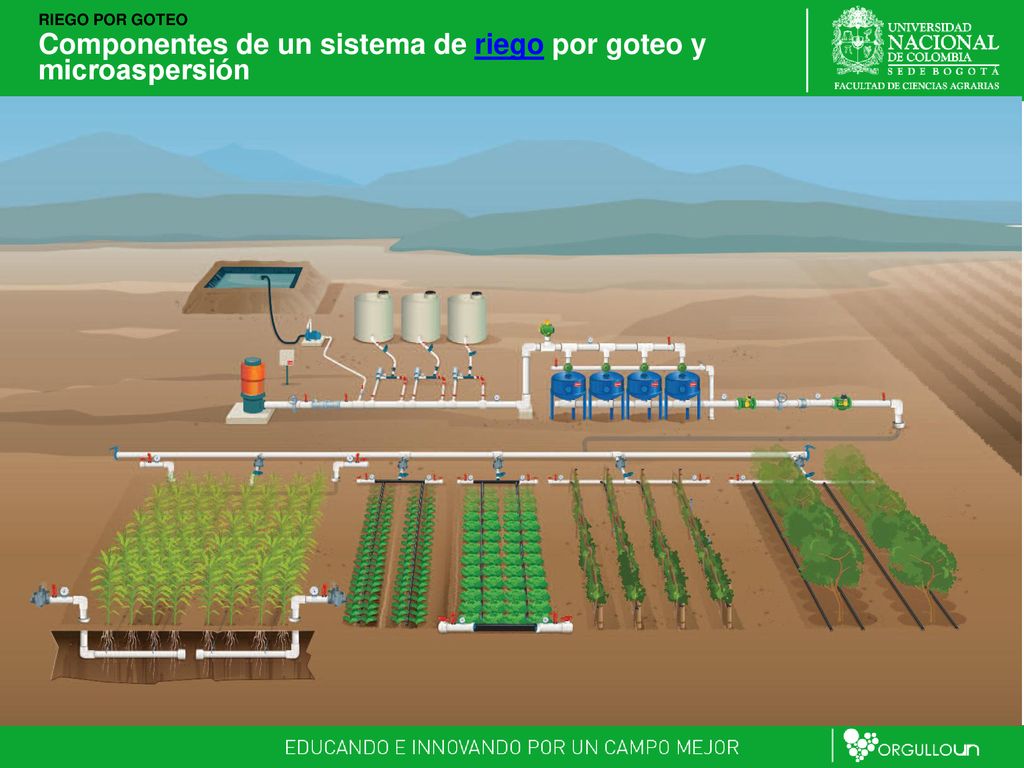

10 Componentes de un sistema de riego por goteo y microaspersión

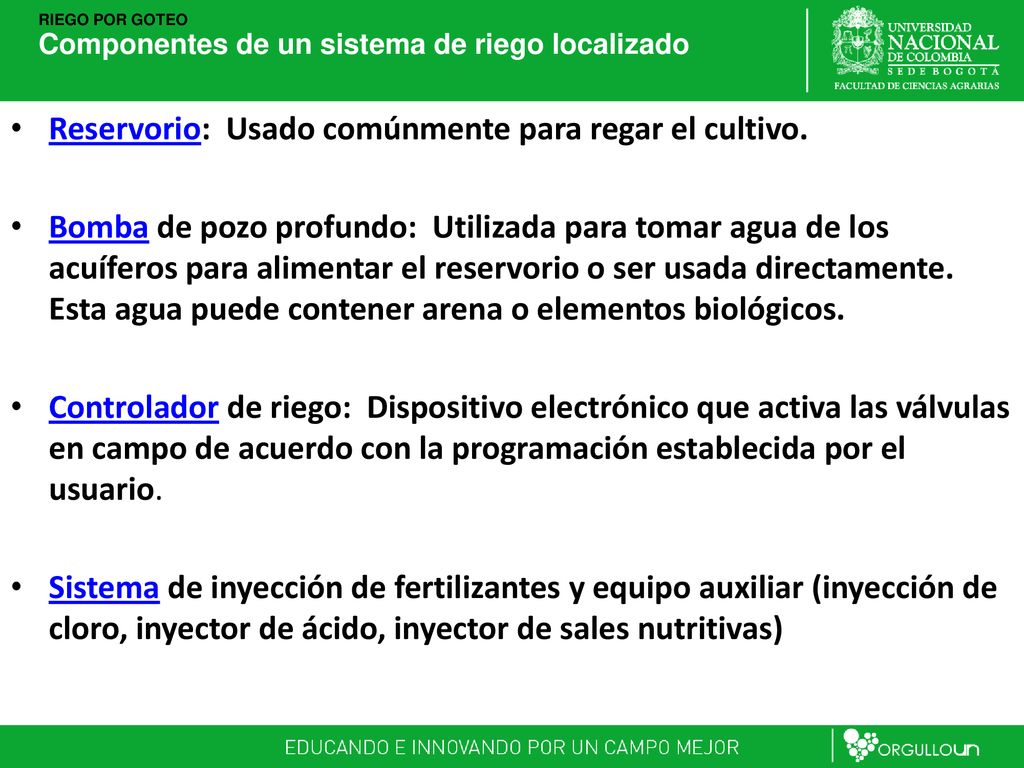

11 Componentes de un sistema de riego localizado
RIEGO POR GOTEO Componentes de un sistema de riego localizado Reservorio: Usado comúnmente para regar el cultivo. Bomba de pozo profundo: Utilizada para tomar agua de los acuíferos para alimentar el reservorio o ser usada directamente. Esta agua puede contener arena o elementos biológicos. Controlador de riego: Dispositivo electrónico que activa las válvulas en campo de acuerdo con la programación establecida por el usuario. Sistema de inyección de fertilizantes y equipo auxiliar (inyección de cloro, inyector de ácido, inyector de sales nutritivas)

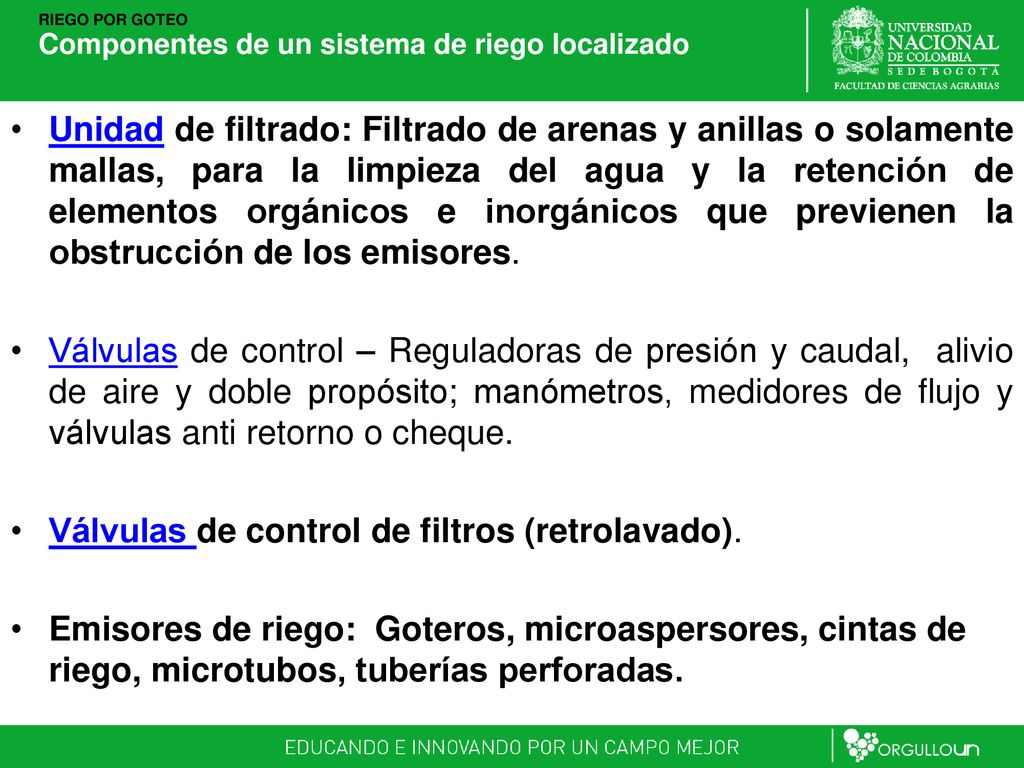

12 Componentes de un sistema de riego localizado
RIEGO POR GOTEO Componentes de un sistema de riego localizado Unidad de filtrado: Filtrado de arenas y anillas o solamente mallas, para la limpieza del agua y la retención de elementos orgánicos e inorgánicos que previenen la obstrucción de los emisores. Válvulas de control – Reguladoras de presión y caudal, alivio de aire y doble propósito; manómetros, medidores de flujo y válvulas anti retorno o cheque. Válvulas de control de filtros (retrolavado). Emisores de riego: Goteros, microaspersores, cintas de riego, microtubos, tuberías perforadas.

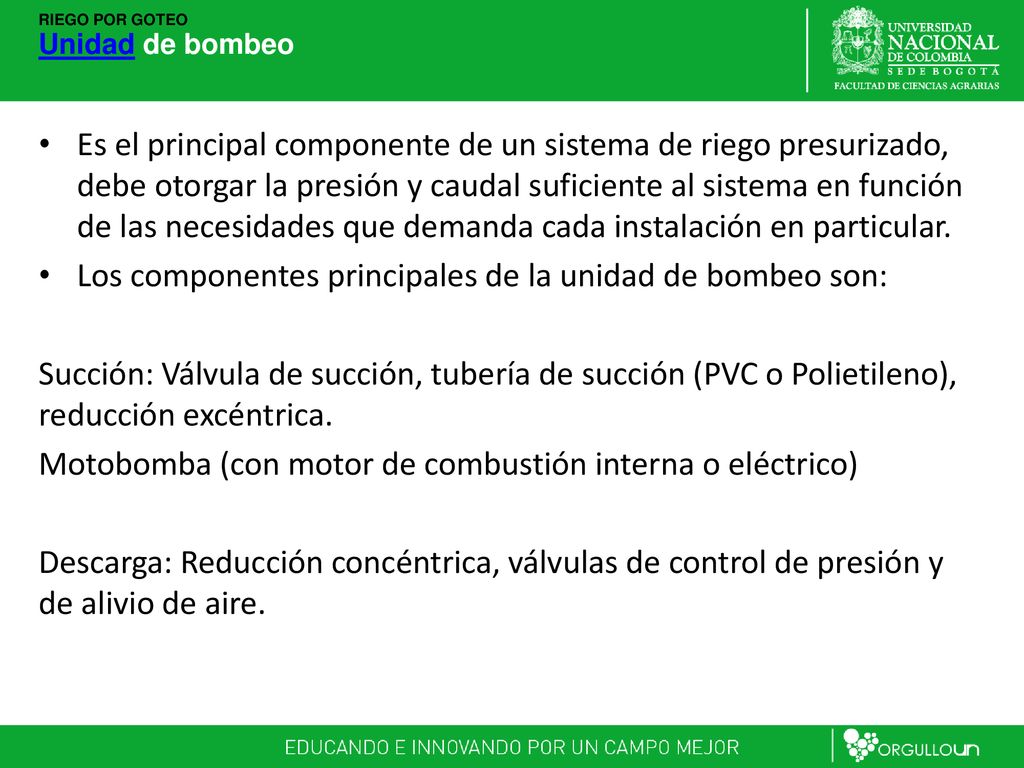

13 Los componentes principales de la unidad de bombeo son:
RIEGO POR GOTEO Unidad de bombeo Es el principal componente de un sistema de riego presurizado, debe otorgar la presión y caudal suficiente al sistema en función de las necesidades que demanda cada instalación en particular. Los componentes principales de la unidad de bombeo son: Succión: Válvula de succión, tubería de succión (PVC o Polietileno), reducción excéntrica. Motobomba (con motor de combustión interna o eléctrico) Descarga: Reducción concéntrica, válvulas de control de presión y de alivio de aire.

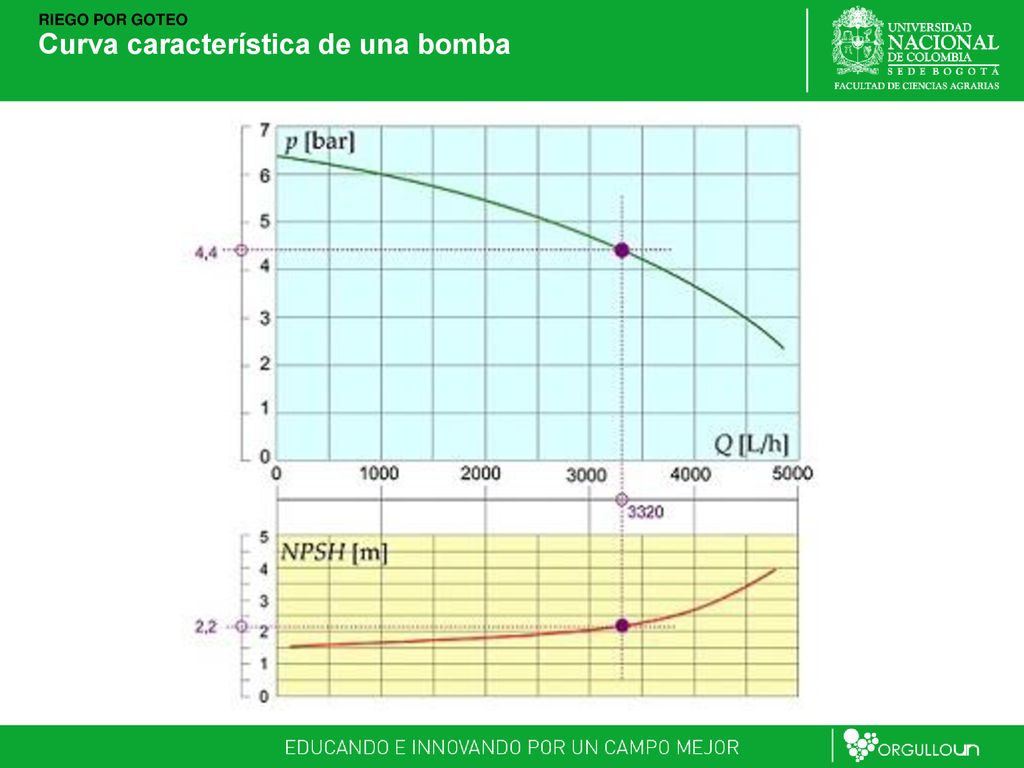

14 Curva característica de una bomba
RIEGO POR GOTEO Curva característica de una bomba

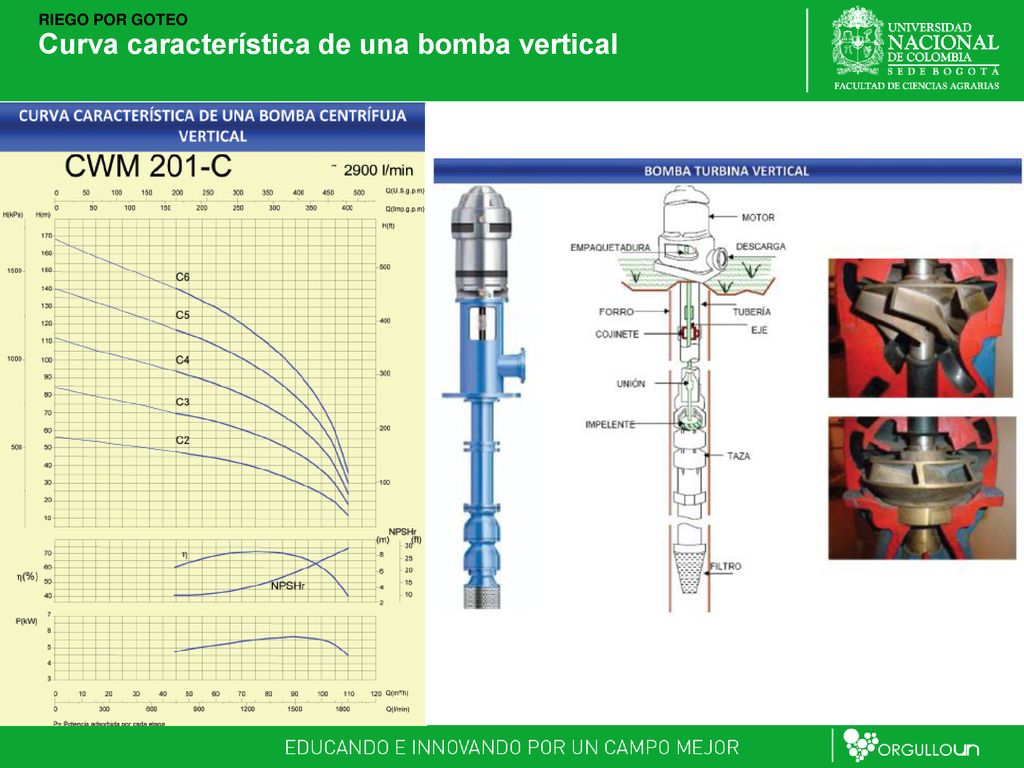

15 Curva característica de una bomba vertical
RIEGO POR GOTEO Curva característica de una bomba vertical

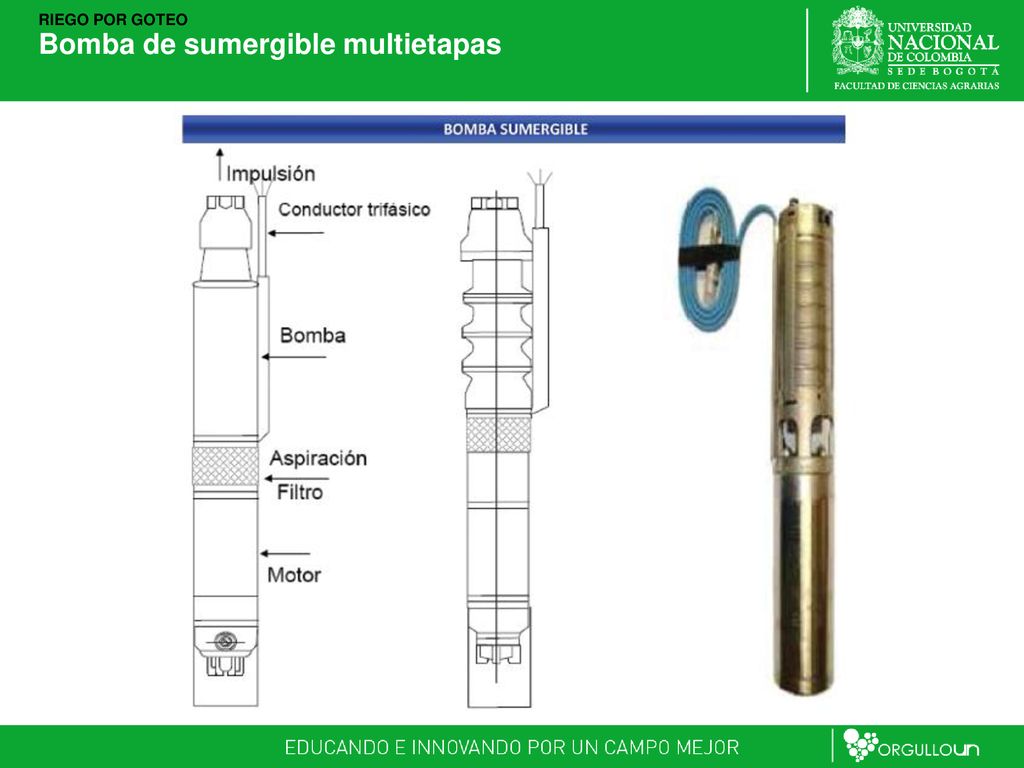

16 Bomba de sumergible multietapas
RIEGO POR GOTEO Bomba de sumergible multietapas

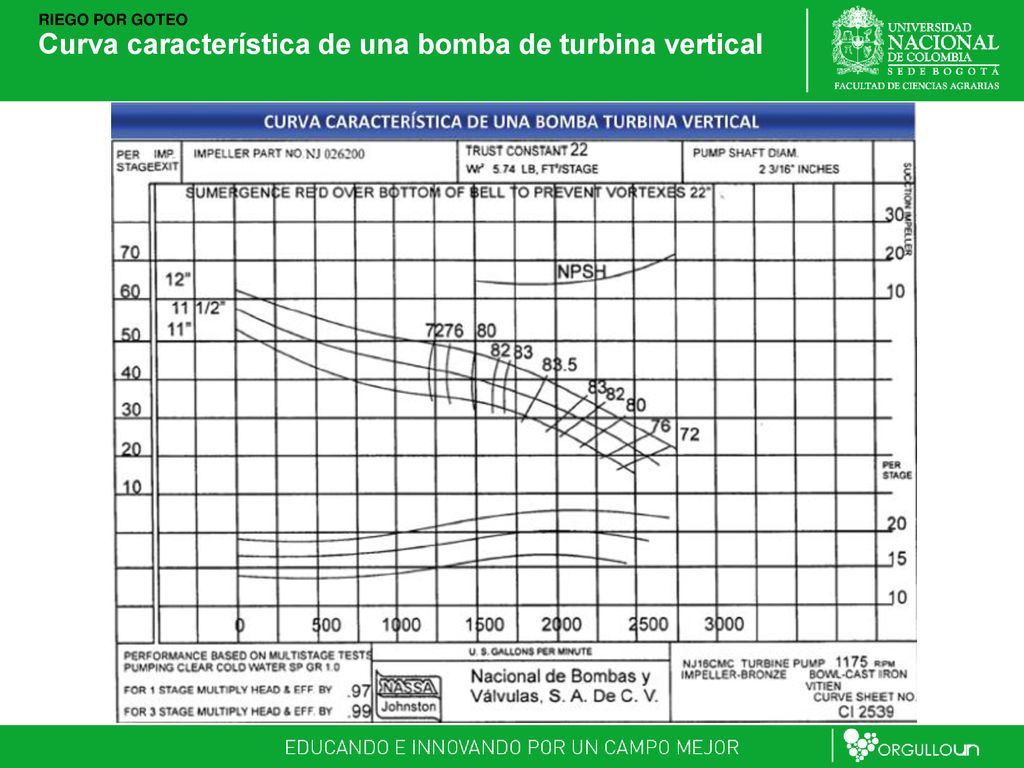

17 Curva característica de una bomba de turbina vertical
RIEGO POR GOTEO Curva característica de una bomba de turbina vertical

18 Riego por Goteo Cabezal de riego

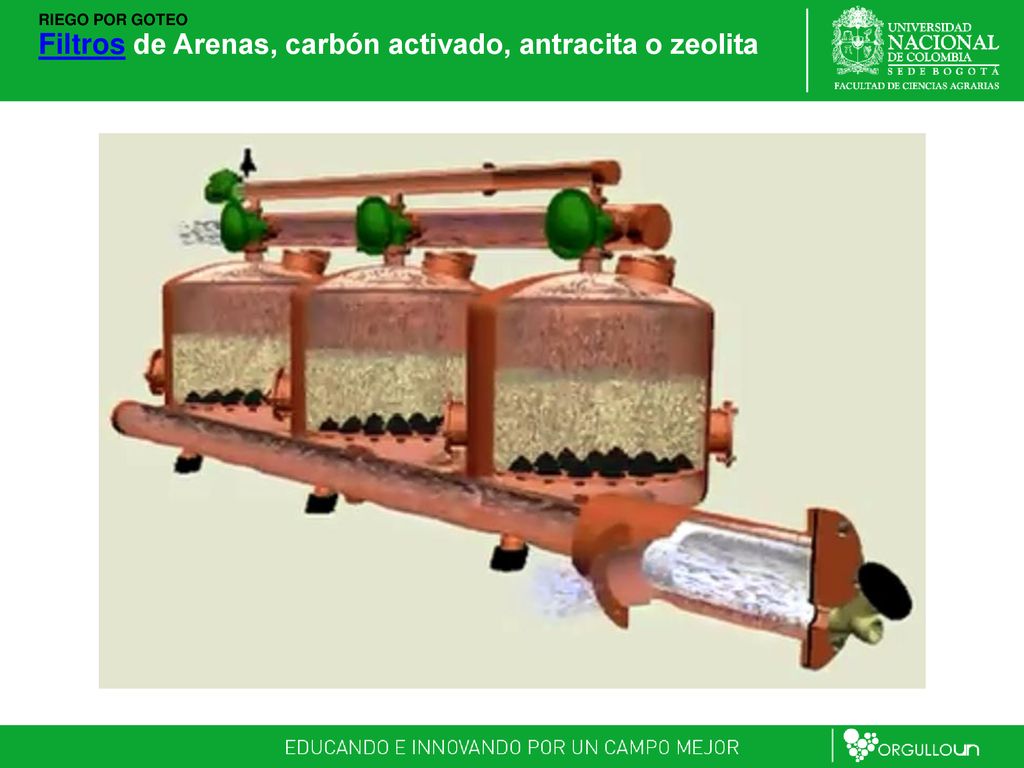

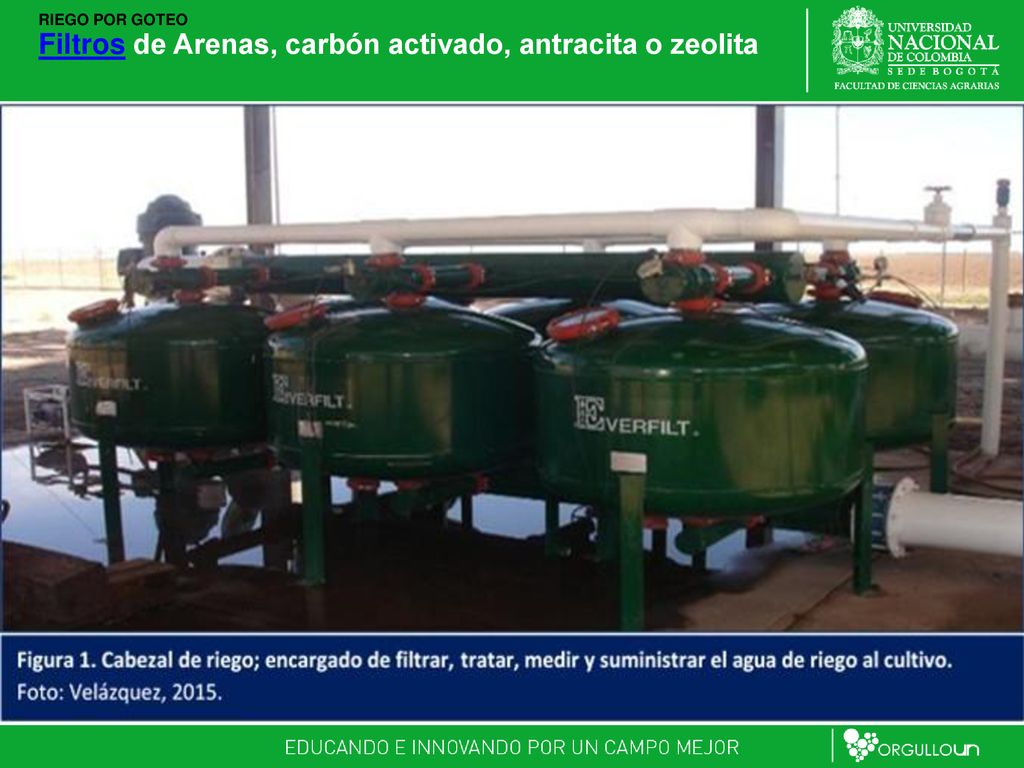

19 Filtros de Arenas, carbón activado, antracita o zeolita
RIEGO POR GOTEO Filtros de Arenas, carbón activado, antracita o zeolita

20 Filtros de Arenas, carbón activado, antracita o zeolita
RIEGO POR GOTEO Filtros de Arenas, carbón activado, antracita o zeolita

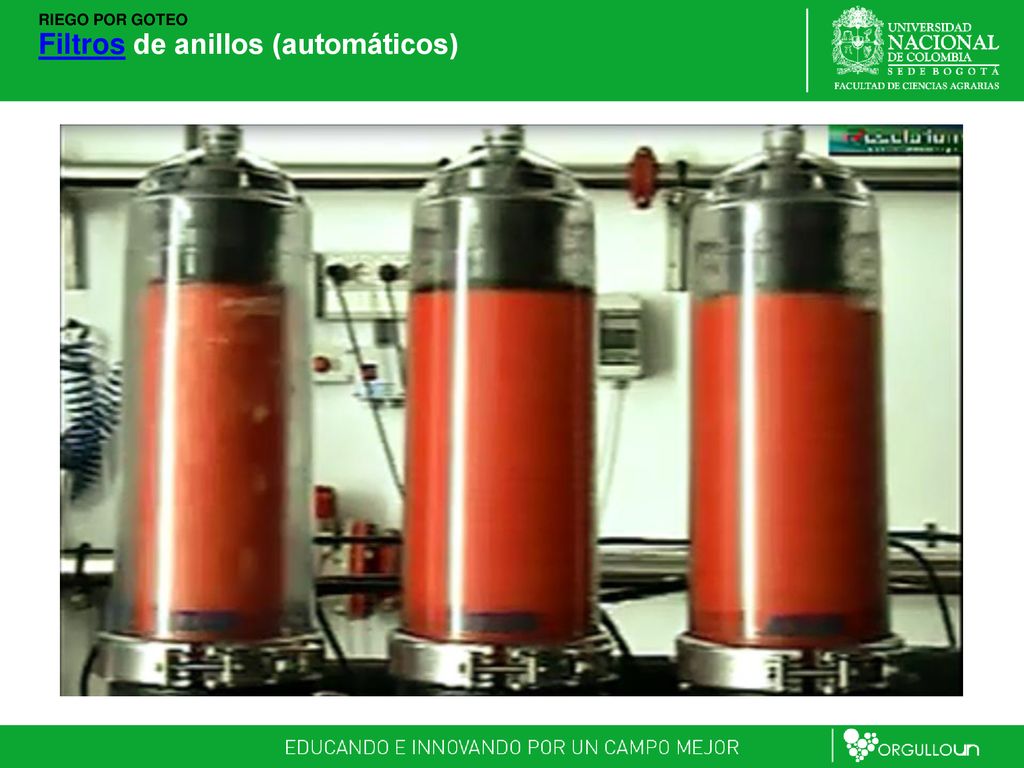

21 Filtros de anillos (automáticos)
RIEGO POR GOTEO Filtros de anillos (automáticos)

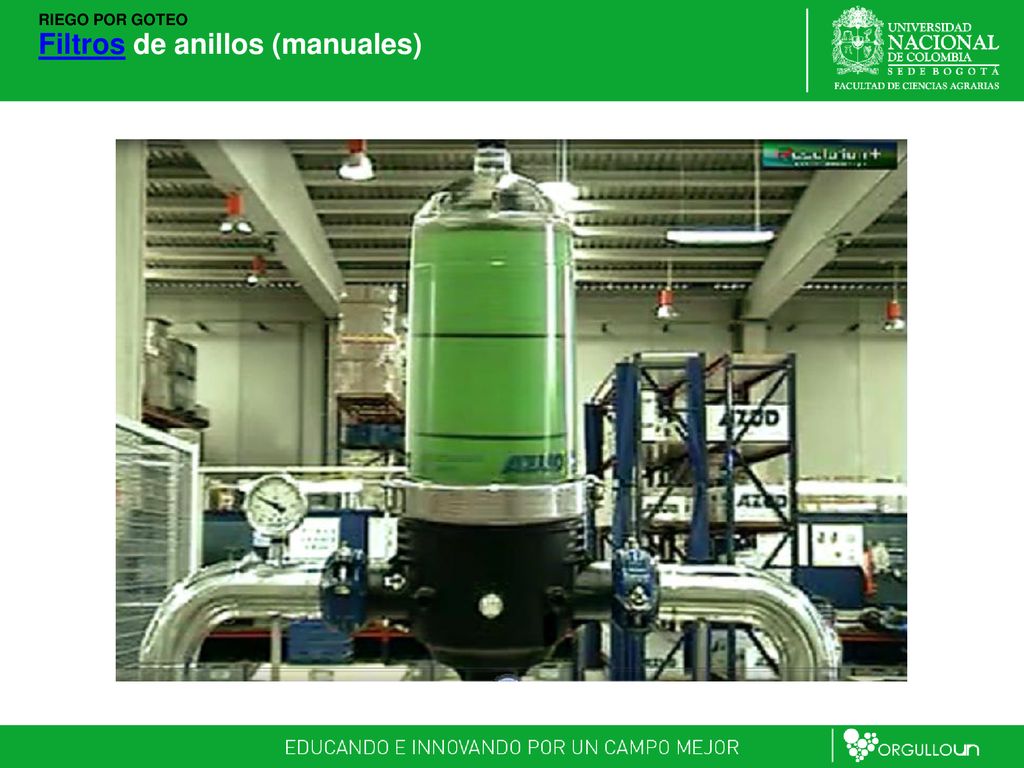

22 Filtros de anillos (manuales)
RIEGO POR GOTEO Filtros de anillos (manuales)

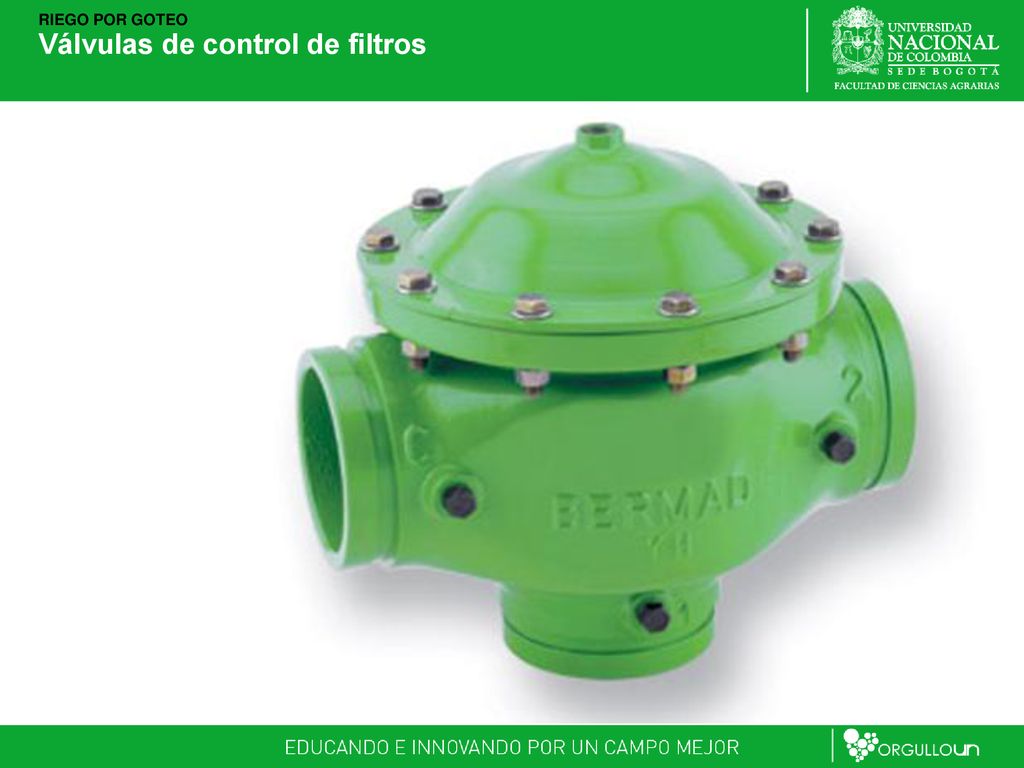

23 Válvulas de control de filtros
RIEGO POR GOTEO Válvulas de control de filtros

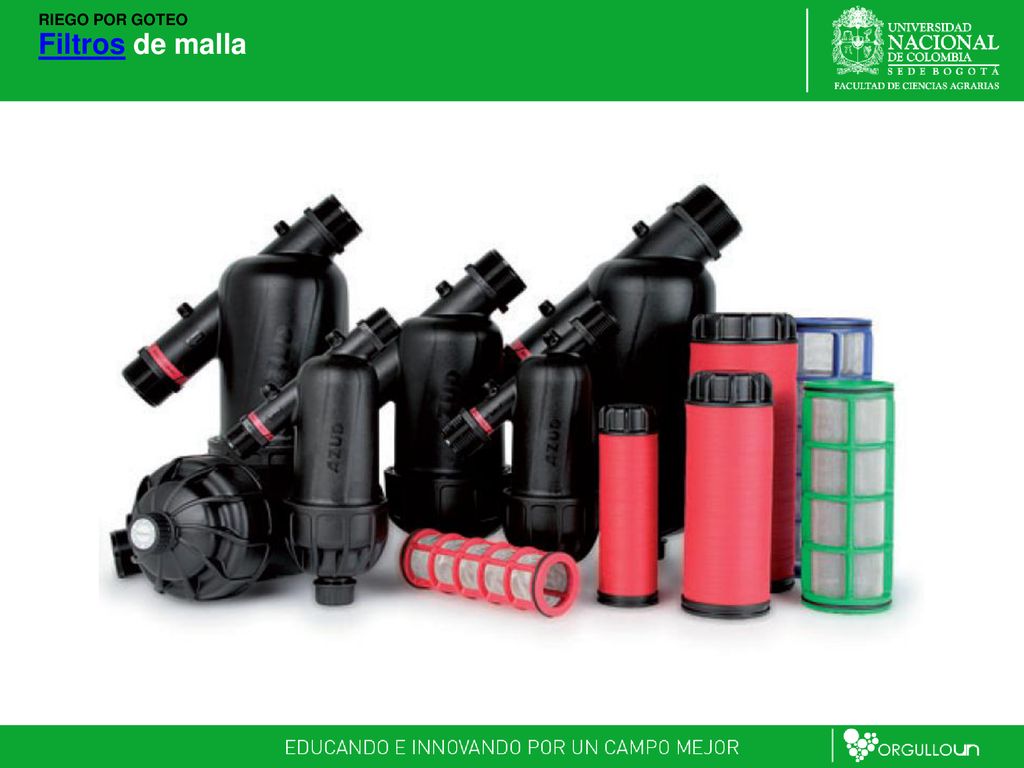

24 RIEGO POR GOTEO Filtros de malla

25 Controladores de filtros
RIEGO POR GOTEO Controladores de filtros

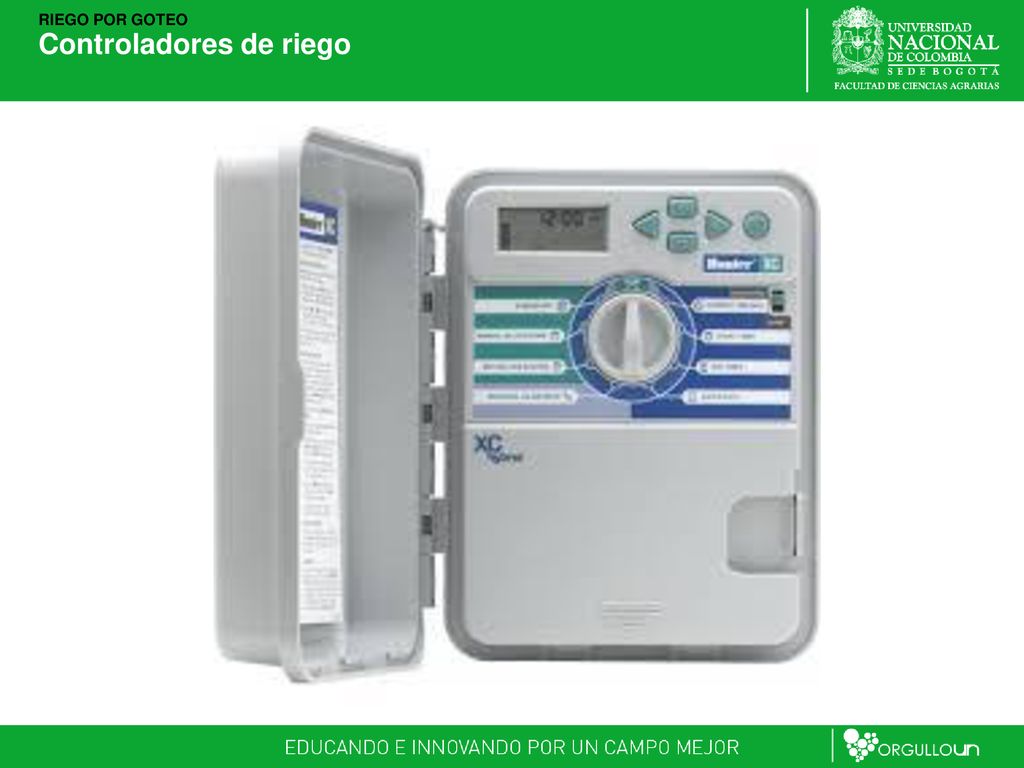

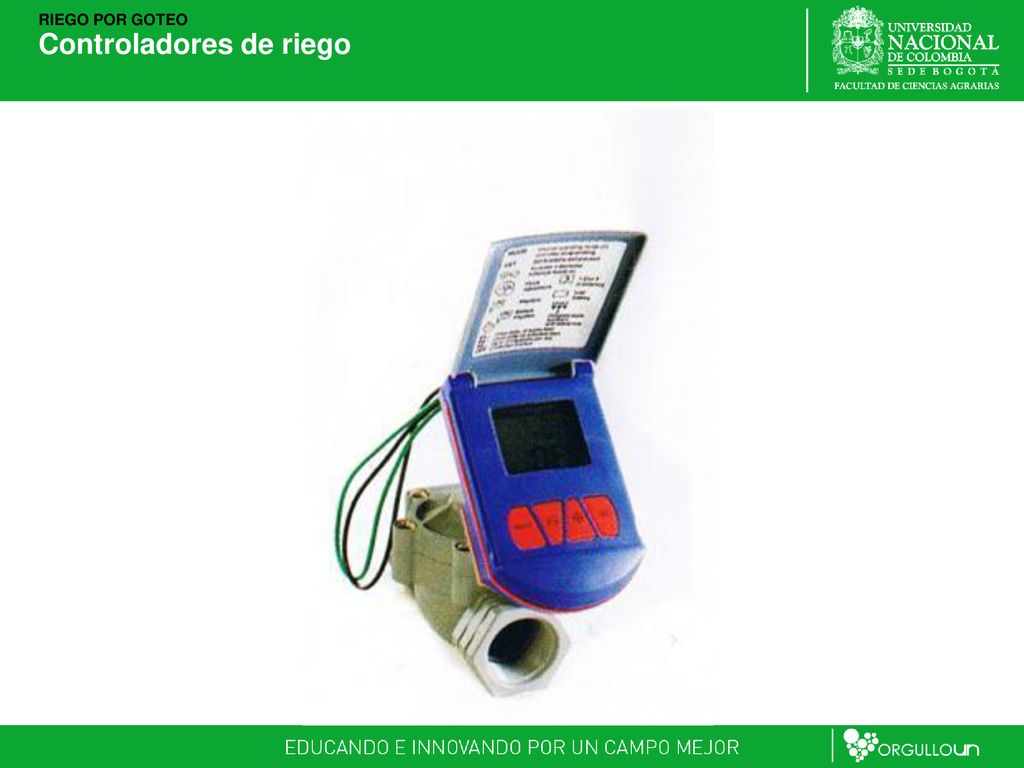

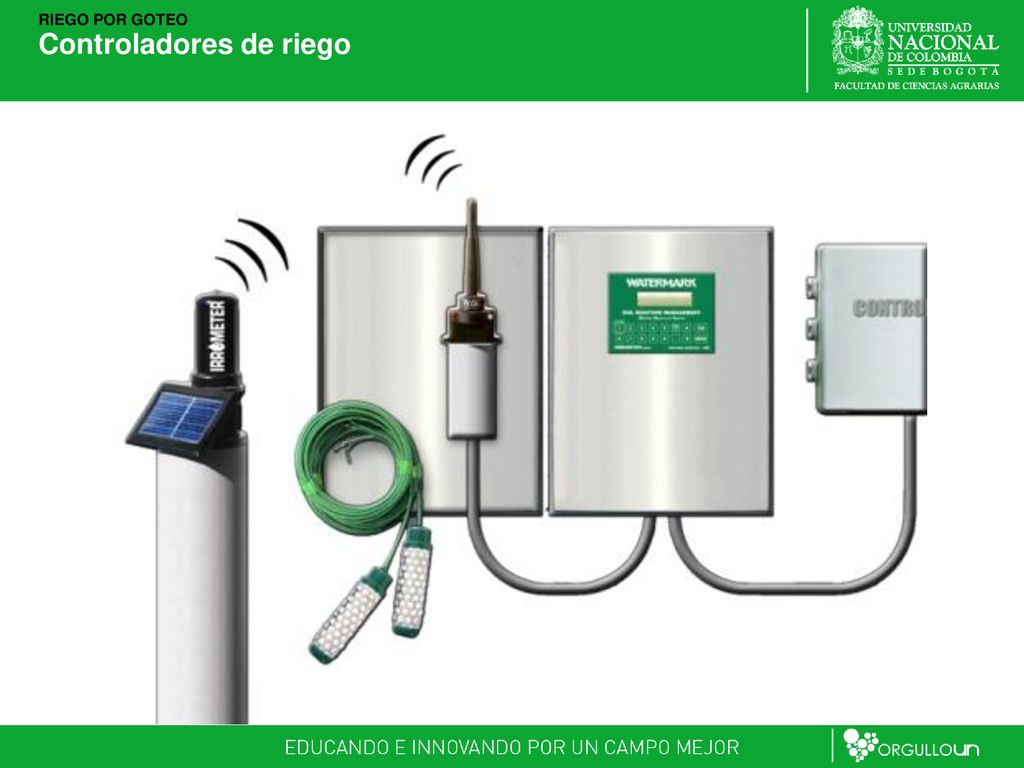

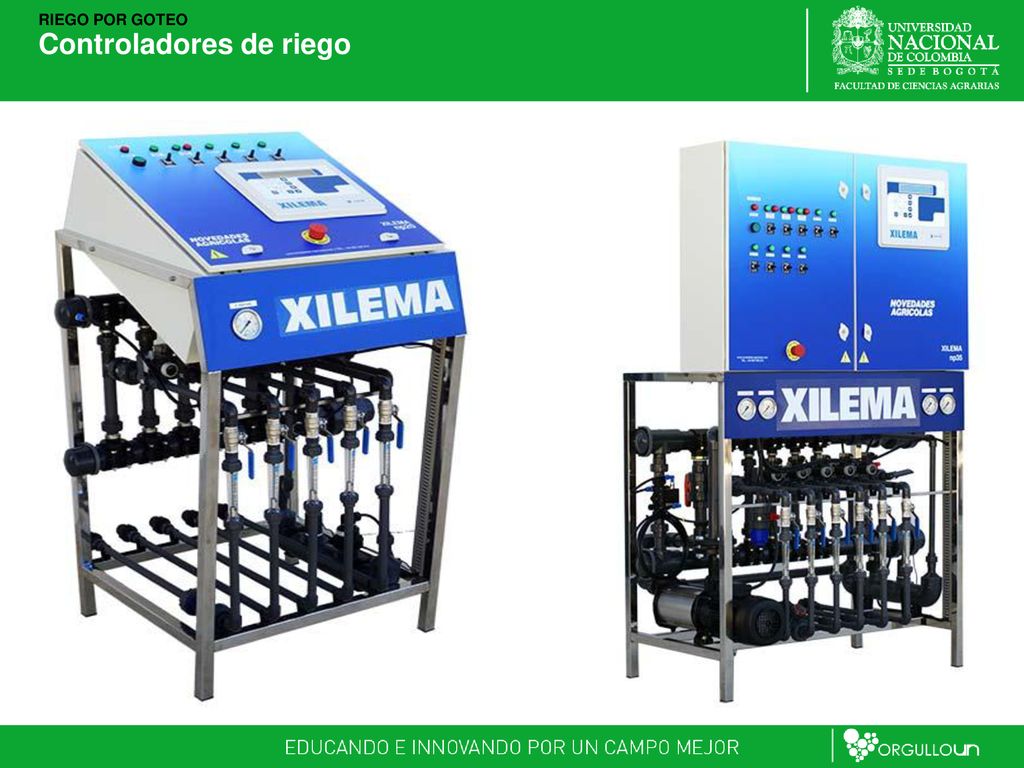

26 Controladores de riego
RIEGO POR GOTEO Controladores de riego

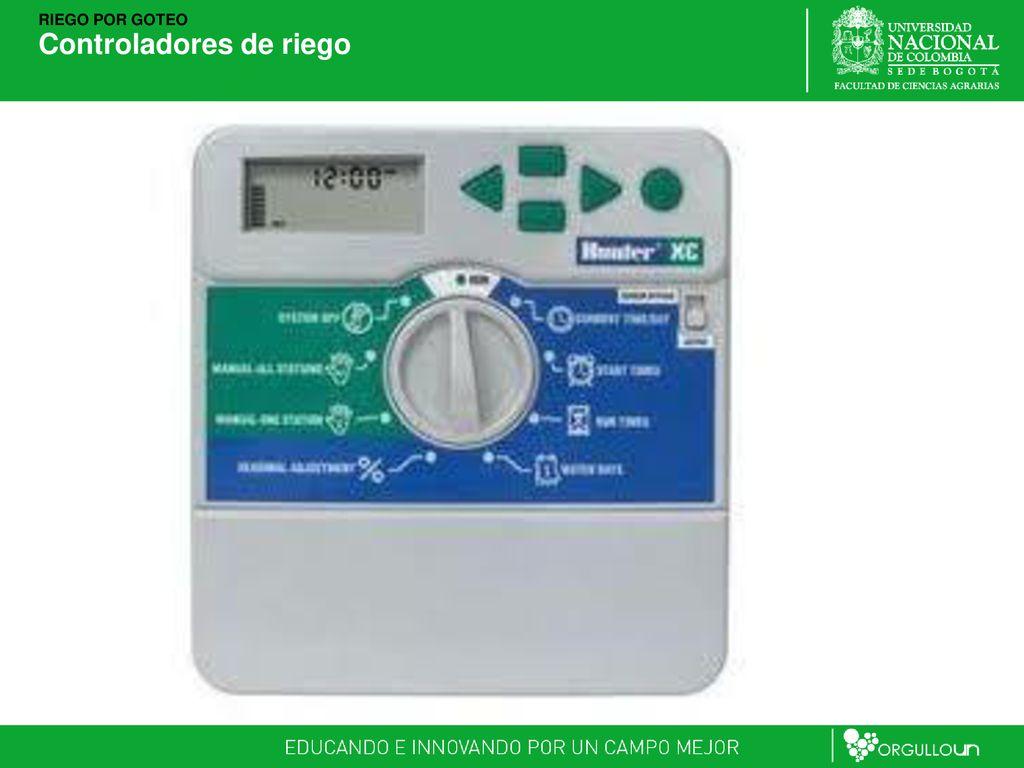

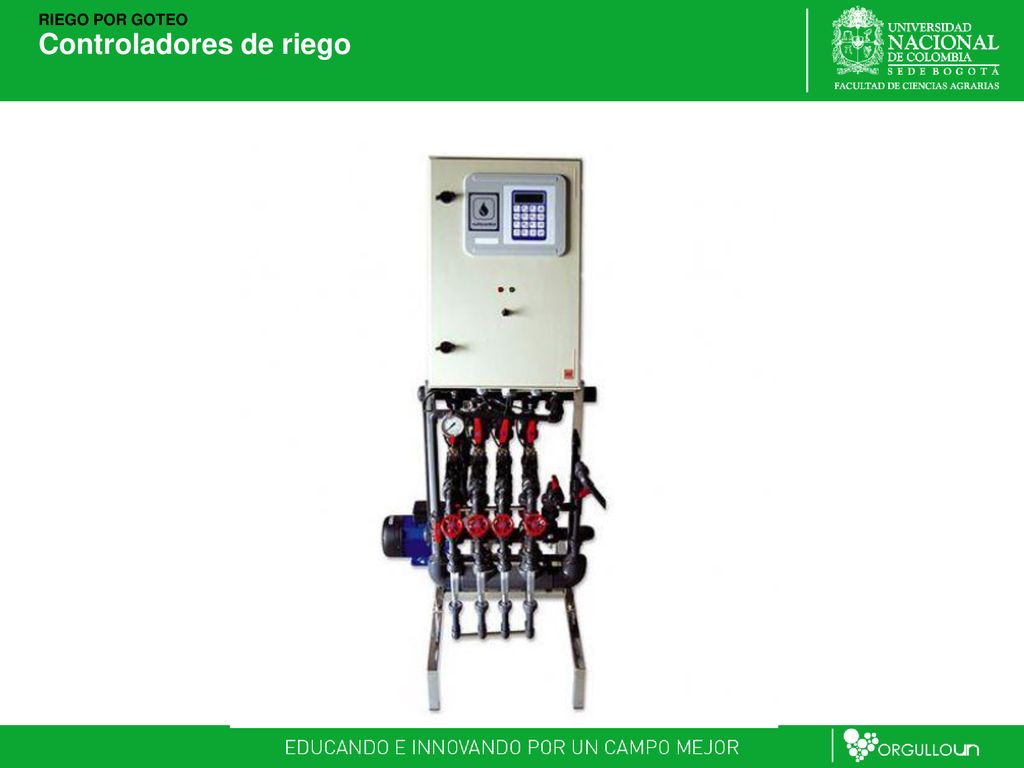

27 Controladores de riego
RIEGO POR GOTEO Controladores de riego

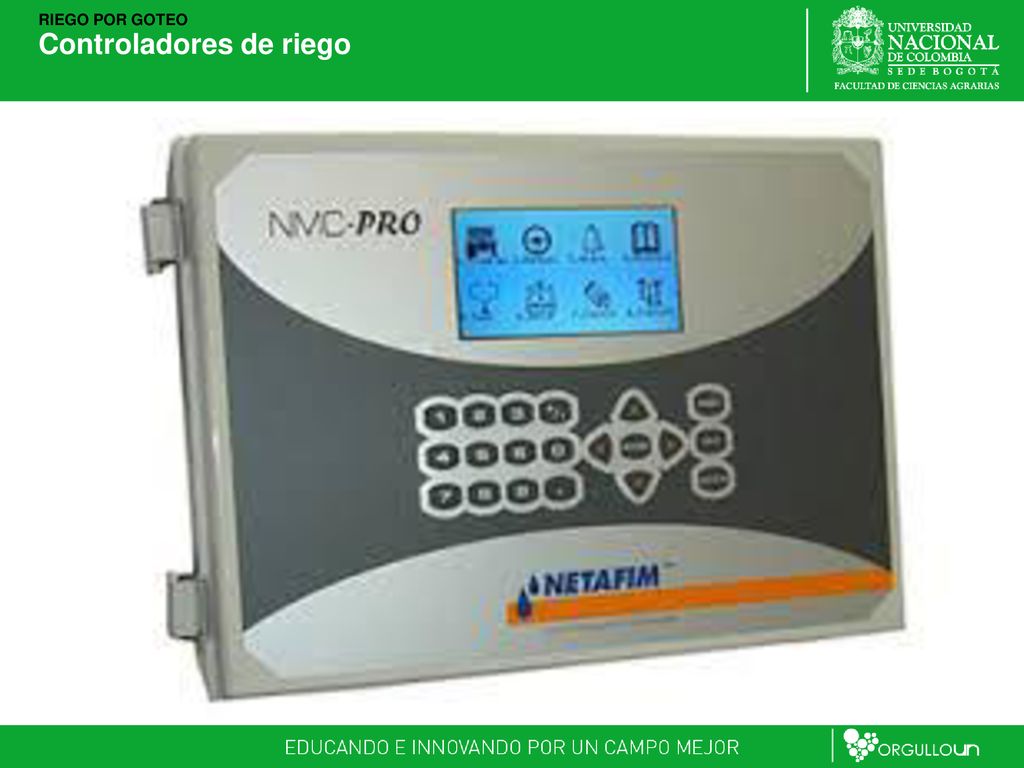

28 Controladores de riego
RIEGO POR GOTEO Controladores de riego

29 Controladores de riego
RIEGO POR GOTEO Controladores de riego

30 Controladores de riego
RIEGO POR GOTEO Controladores de riego

31 Controladores de riego
RIEGO POR GOTEO Controladores de riego

32 Controladores de riego
RIEGO POR GOTEO Controladores de riego

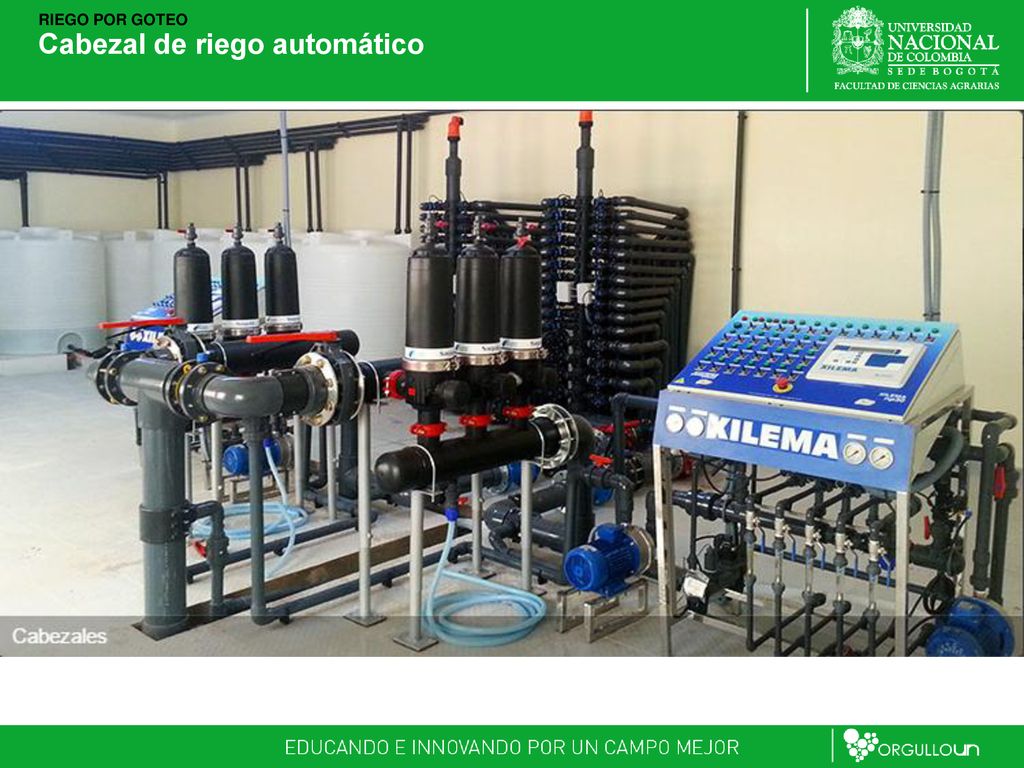

33 Cabezal de riego automático
RIEGO POR GOTEO Cabezal de riego automático

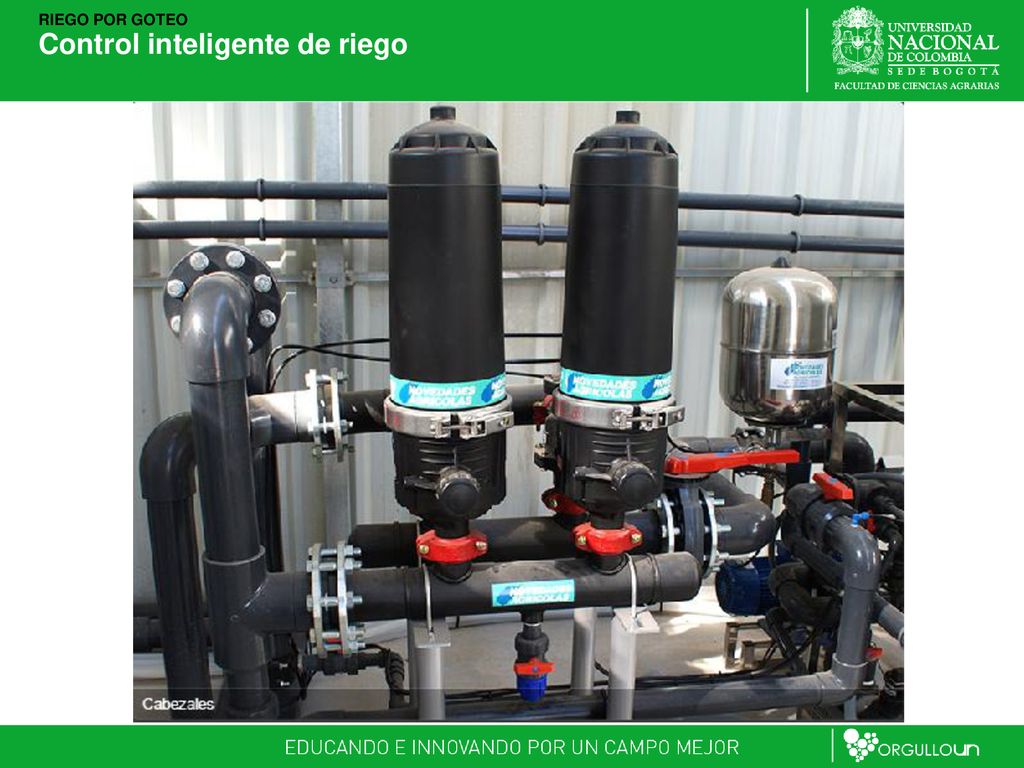

34 Control inteligente de riego
RIEGO POR GOTEO Control inteligente de riego

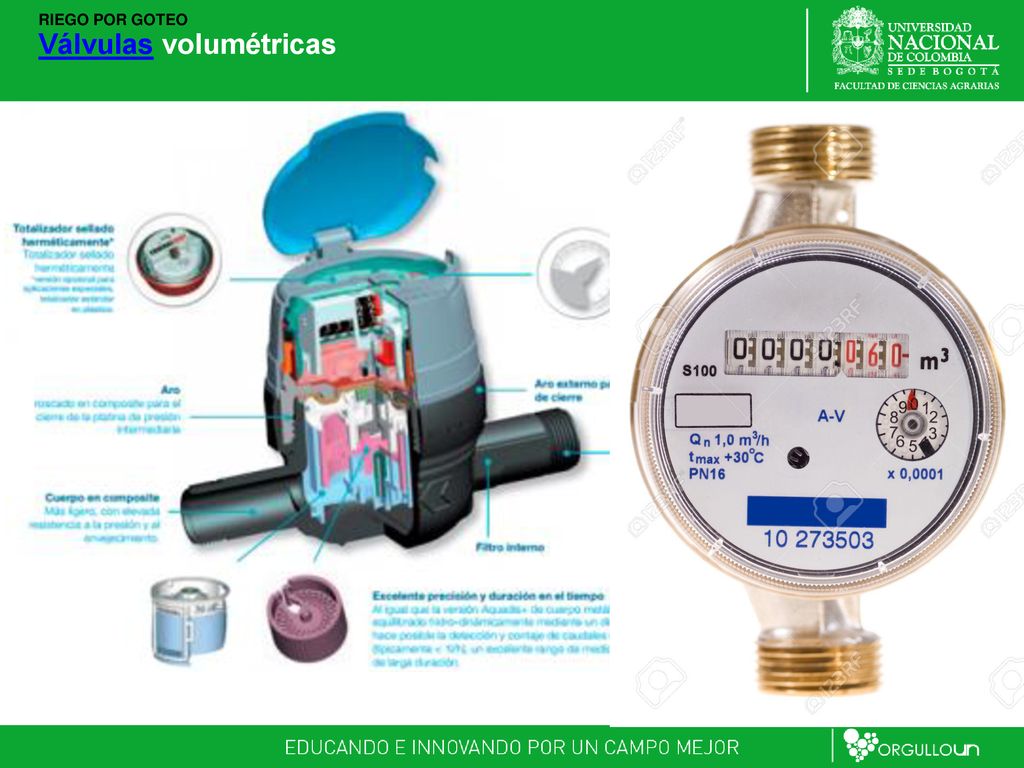

35 Válvulas volumétricas
RIEGO POR GOTEO Válvulas volumétricas

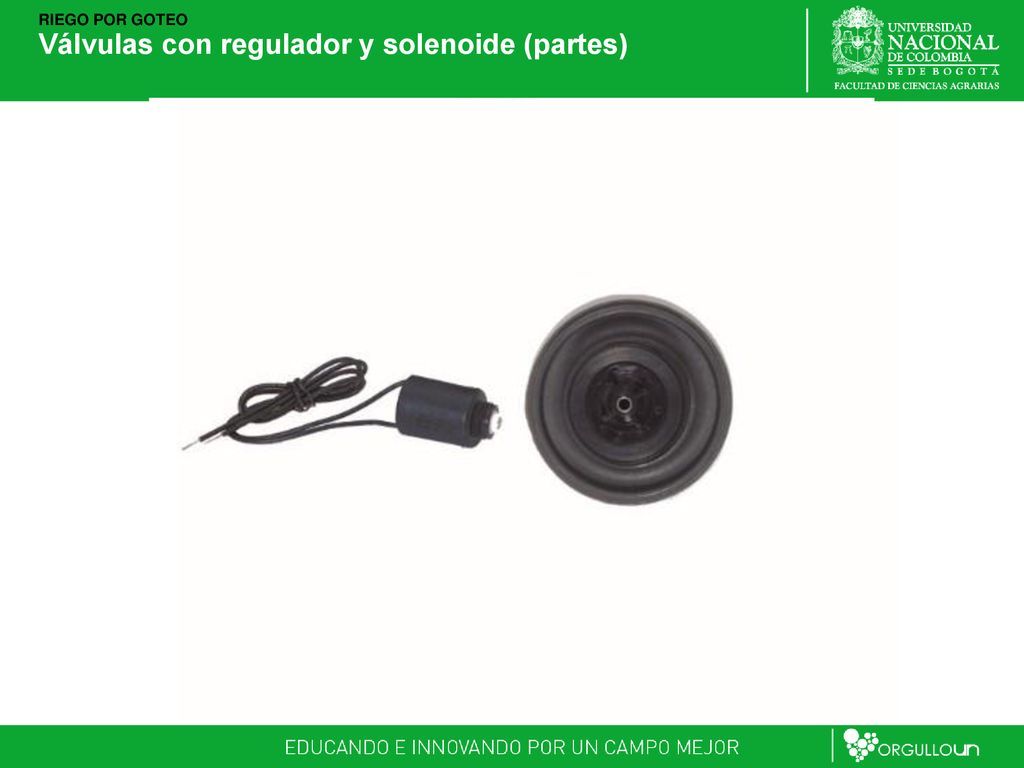

36 Válvulas con regulador y solenoide (partes)
RIEGO POR GOTEO Válvulas con regulador y solenoide (partes)

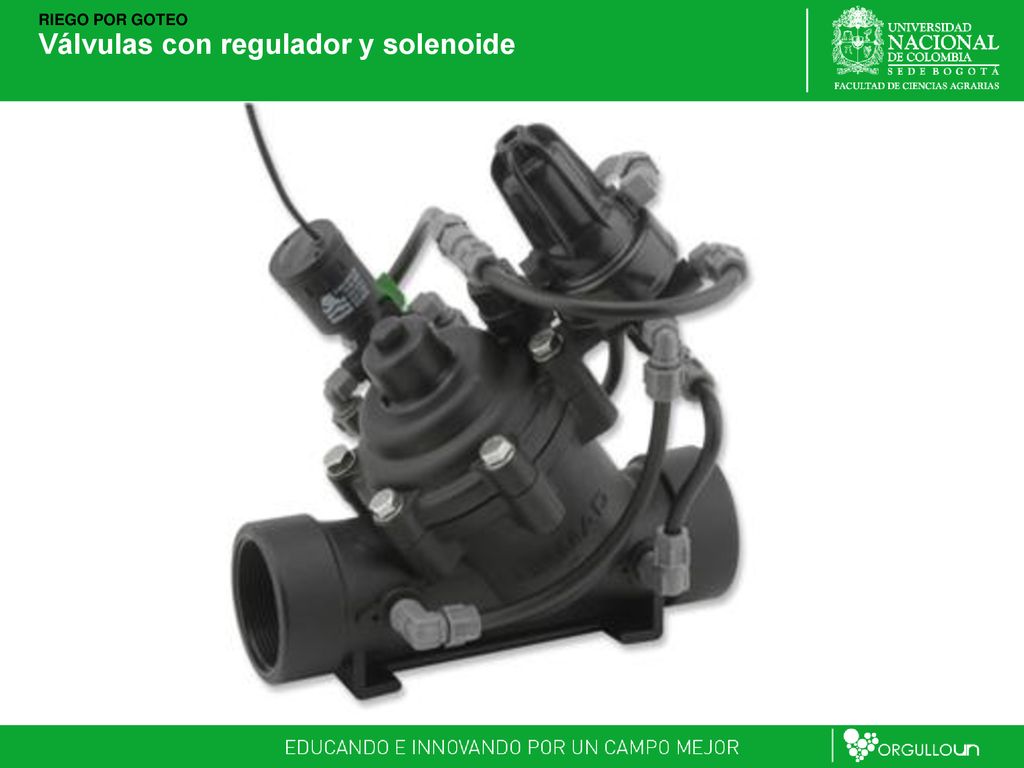

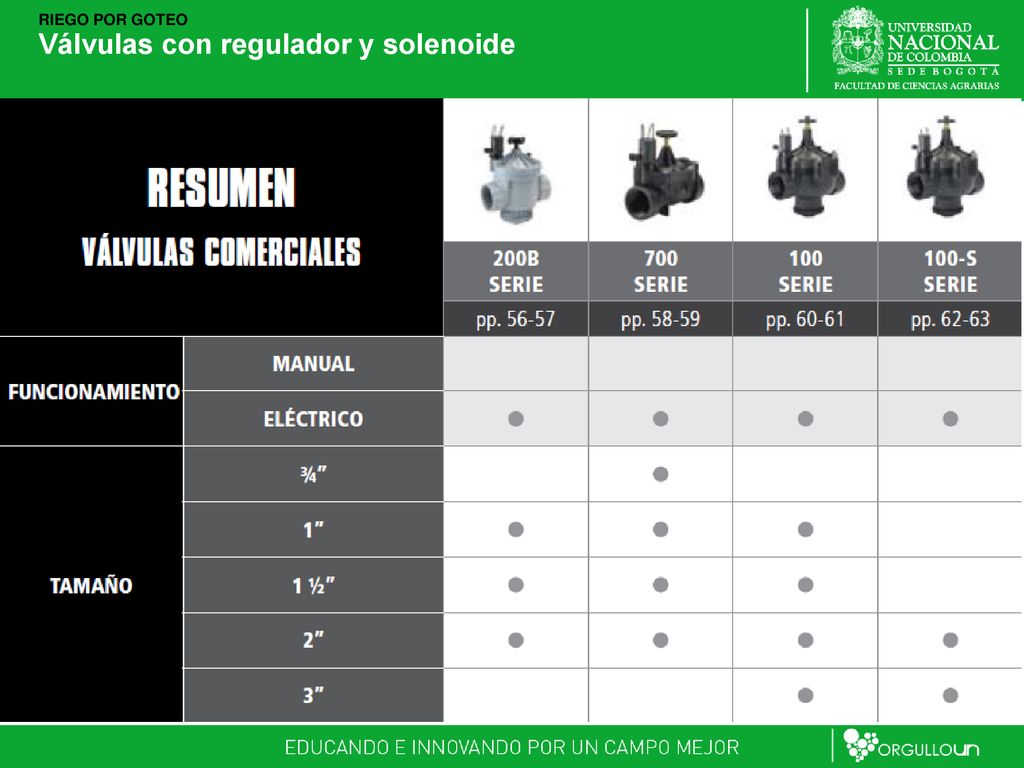

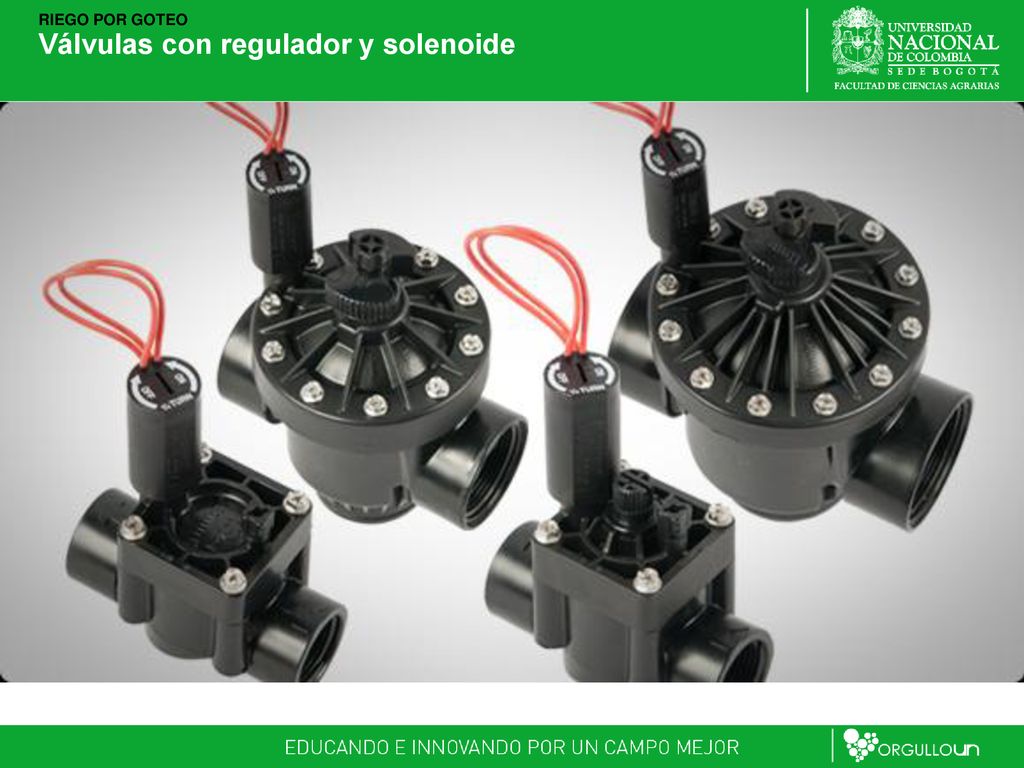

37 Válvulas con regulador y solenoide
RIEGO POR GOTEO Válvulas con regulador y solenoide

38 Válvulas con regulador y solenoide
RIEGO POR GOTEO Válvulas con regulador y solenoide

39 Válvulas con regulador y solenoide
RIEGO POR GOTEO Válvulas con regulador y solenoide

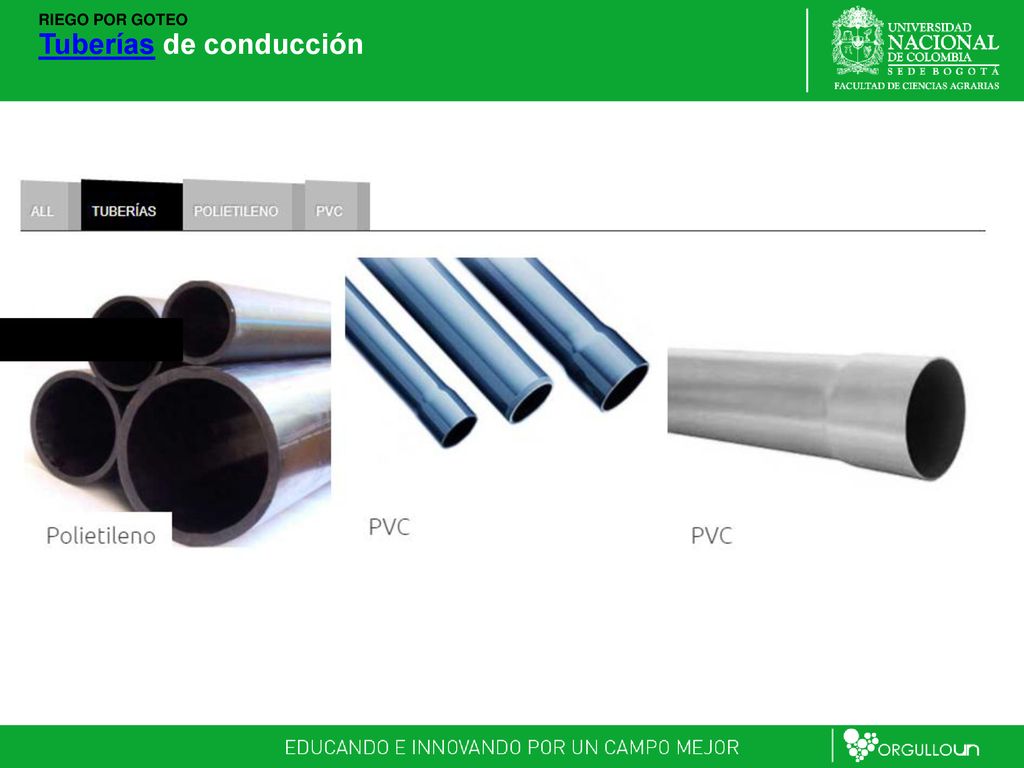

40 Tuberías de conducción
RIEGO POR GOTEO Tuberías de conducción

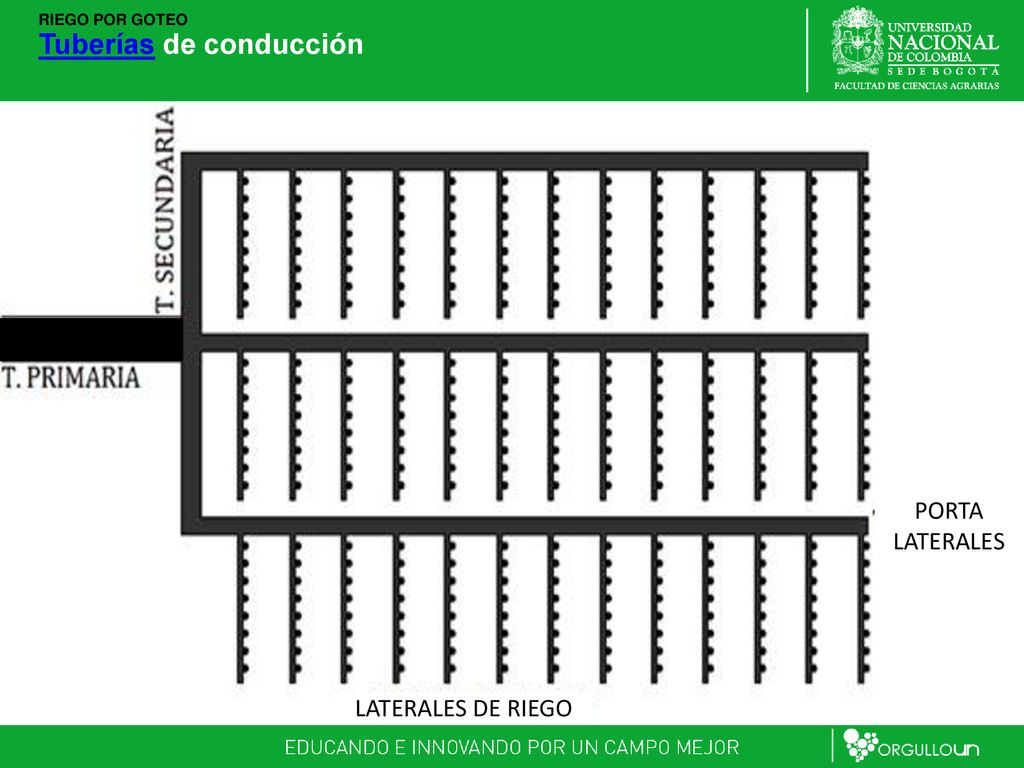

41 Tuberías de conducción
RIEGO POR GOTEO Tuberías de conducción PORTA LATERALES LATERALES DE RIEGO

42 Tipos de emisores de riego por goteo
Goteros autocompensantes: Ofrecen un caudal fijo dentro de un rango de presión (dentro de su curva de operación). Ofrecen una homogenización del caudal de goteo a lo largo de la línea de riego. Goteros antidrenantes: estos goteros se cierran automáticamente al bajar la presión en el sistema de riego. Goteros regulables: permiten regular el caudal con un mando mecánico.

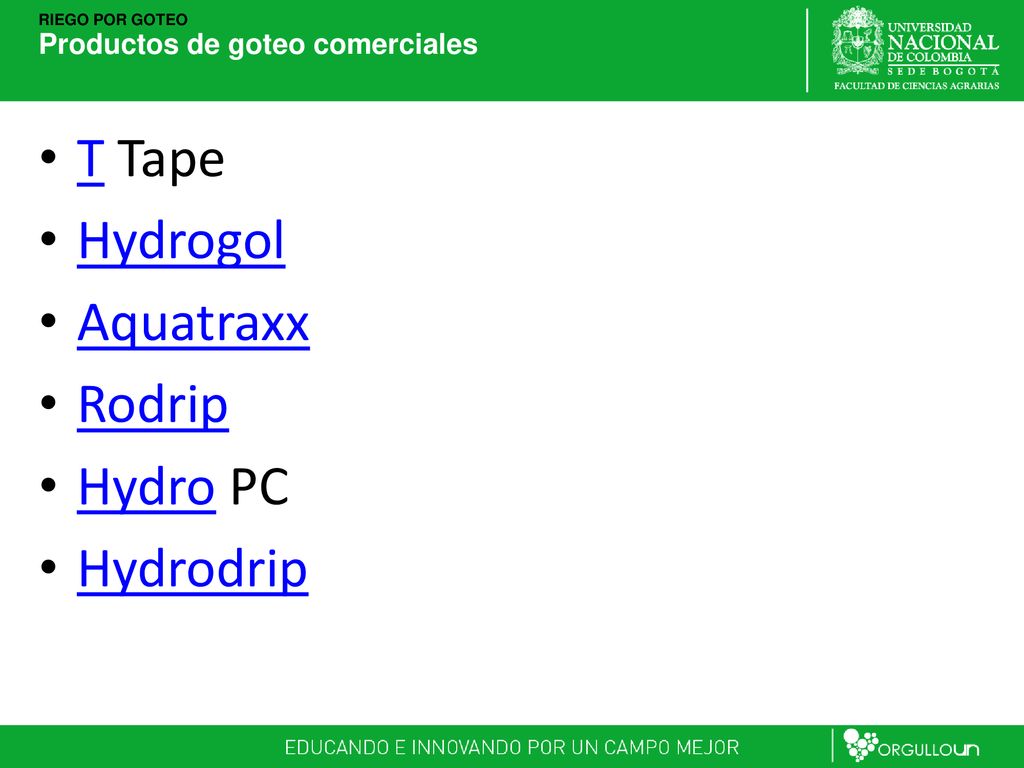

43 Productos de goteo comerciales
RIEGO POR GOTEO Productos de goteo comerciales T Tape Hydrogol Aquatraxx Rodrip Hydro PC Hydrodrip

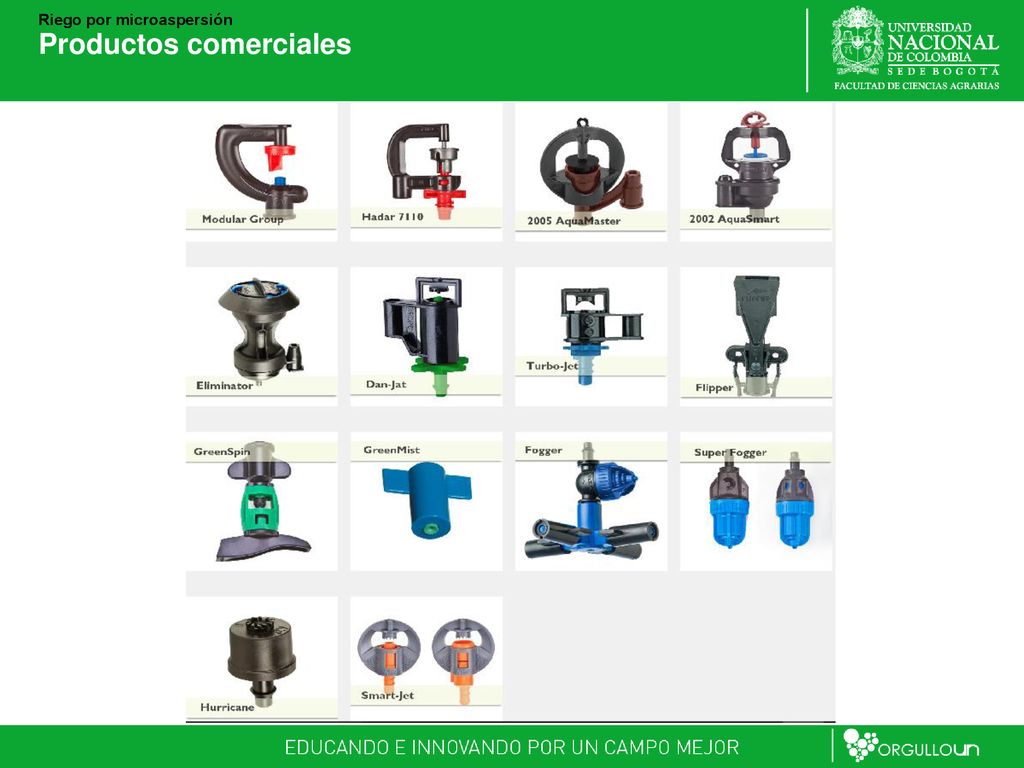

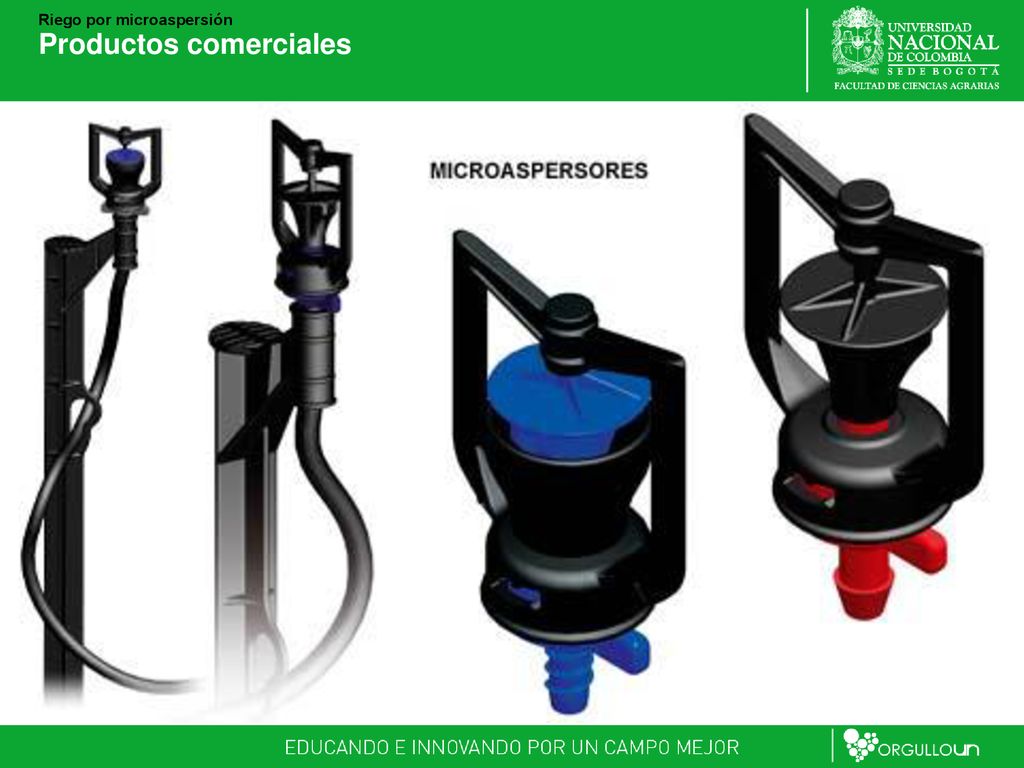

44 Productos comerciales
Riego por microaspersión Productos comerciales

45 Productos comerciales
Riego por microaspersión Productos comerciales

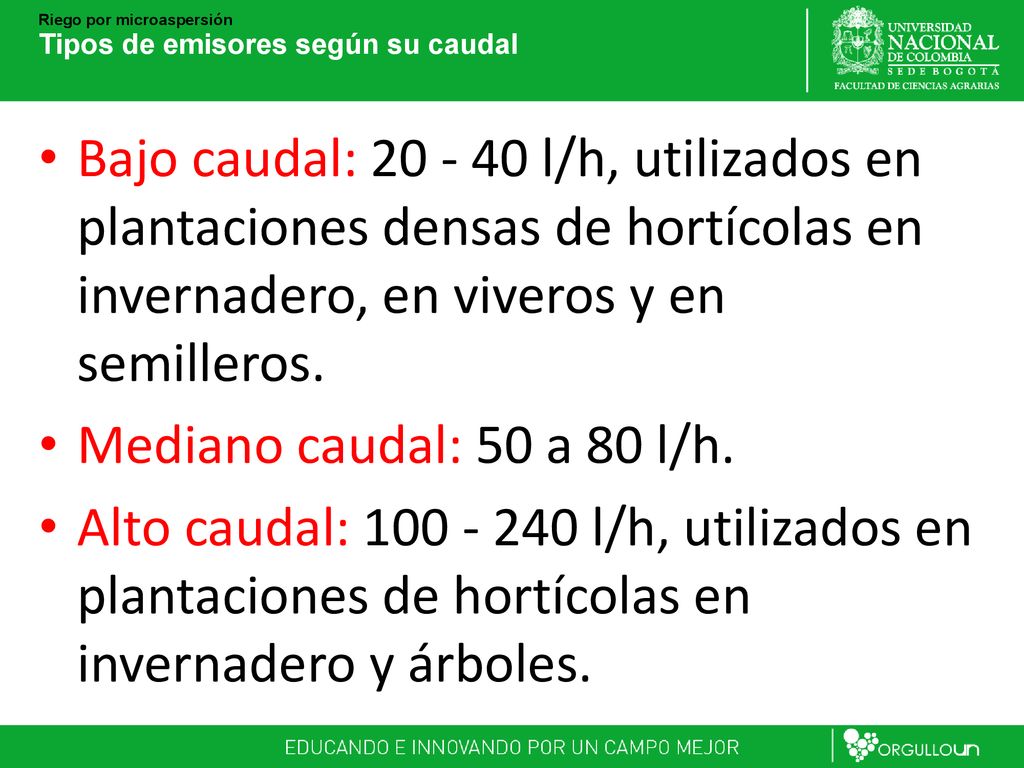

46 Tipos de emisores según su caudal
Riego por microaspersión Tipos de emisores según su caudal Bajo caudal: l/h, utilizados en plantaciones densas de hortícolas en invernadero, en viveros y en semilleros. Mediano caudal: 50 a 80 l/h. Alto caudal: l/h, utilizados en plantaciones de hortícolas en invernadero y árboles.

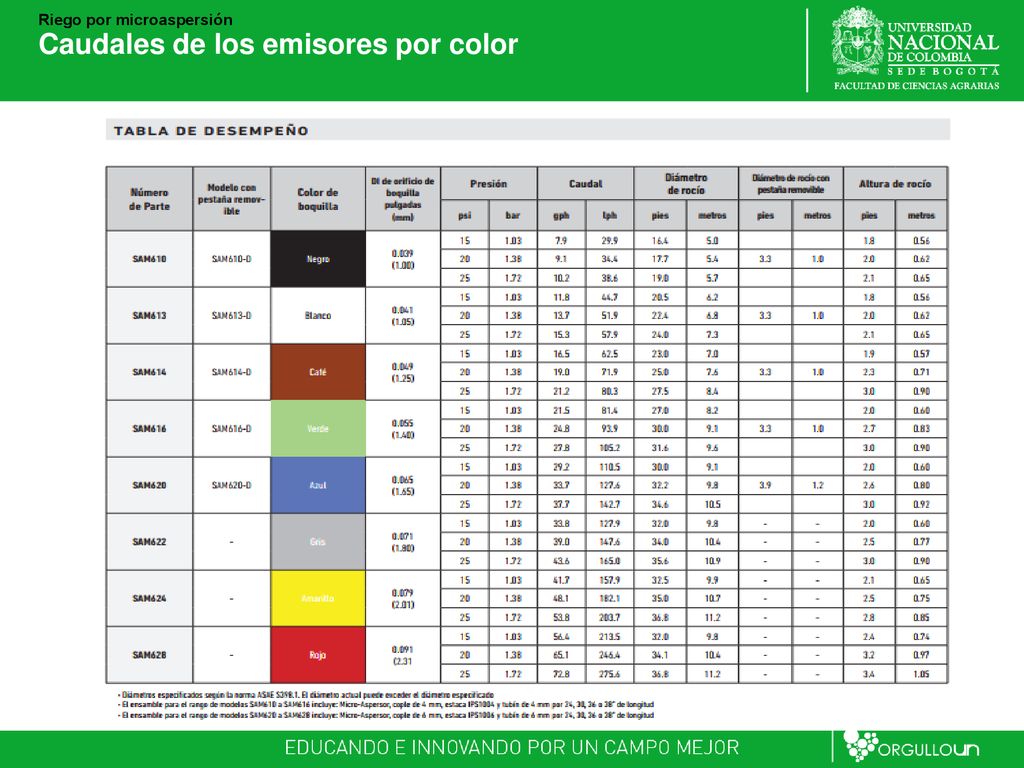

47 Caudales de los emisores por color
Riego por microaspersión Caudales de los emisores por color

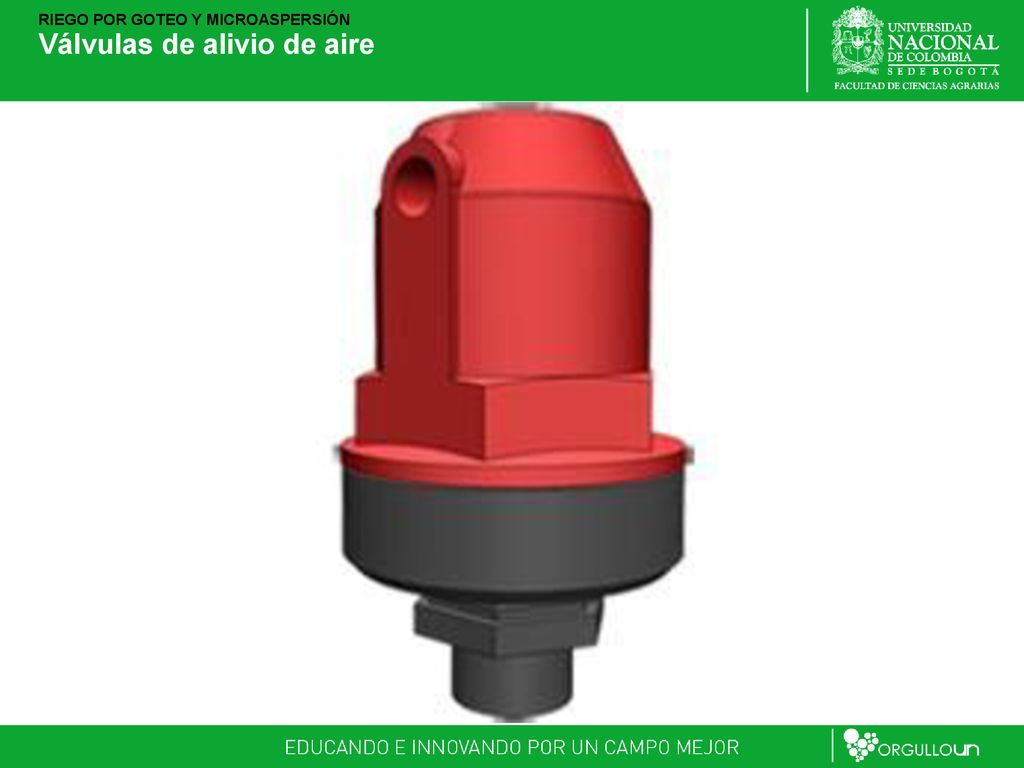

48 Válvulas de alivio de aire
RIEGO POR GOTEO Y MICROASPERSIÓN Válvulas de alivio de aire

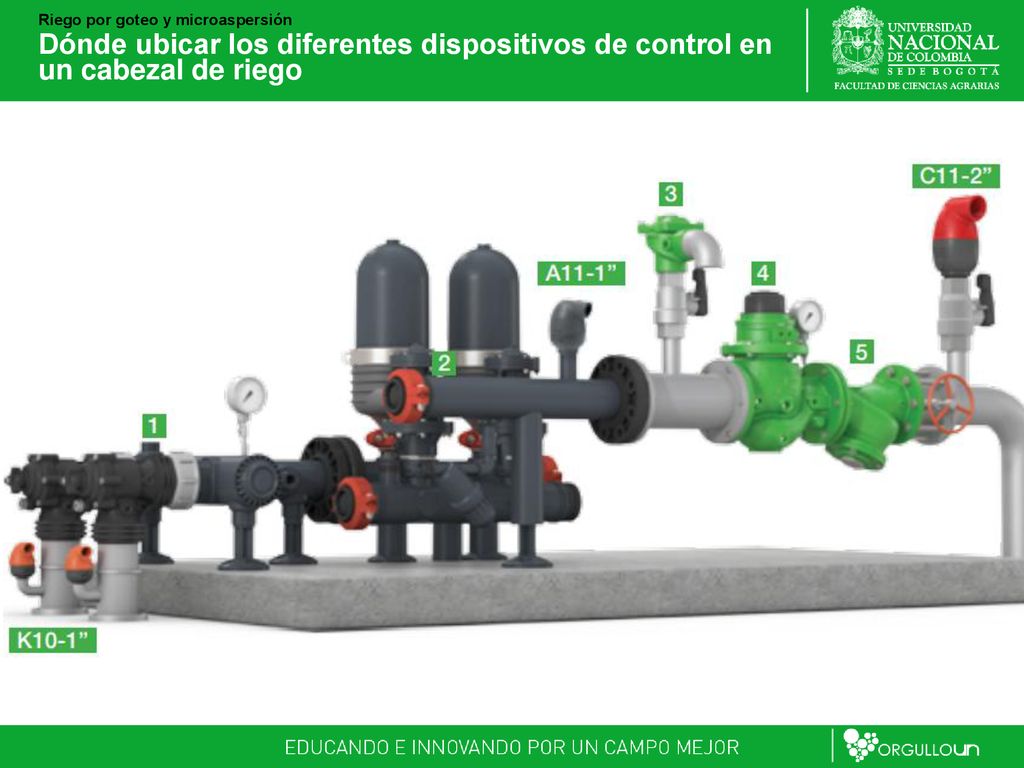

49 Riego por goteo y microaspersión
Dónde ubicar los diferentes dispositivos de control en un cabezal de riego

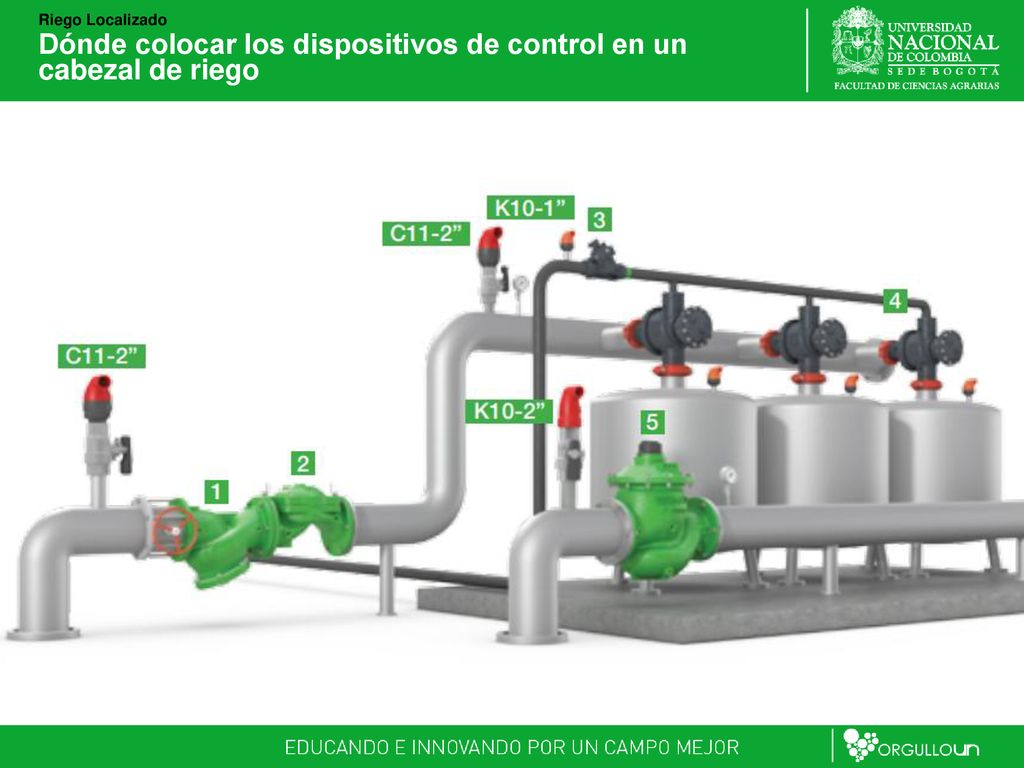

50 Dónde colocar los dispositivos de control en un cabezal de riego
Riego Localizado Dónde colocar los dispositivos de control en un cabezal de riego

51 Patrones de riego por aspersión y microaspersión
RIEGO POR GOTEO, ASPERSIÓN Y MICROASPERSIÓN Patrones de riego por aspersión y microaspersión

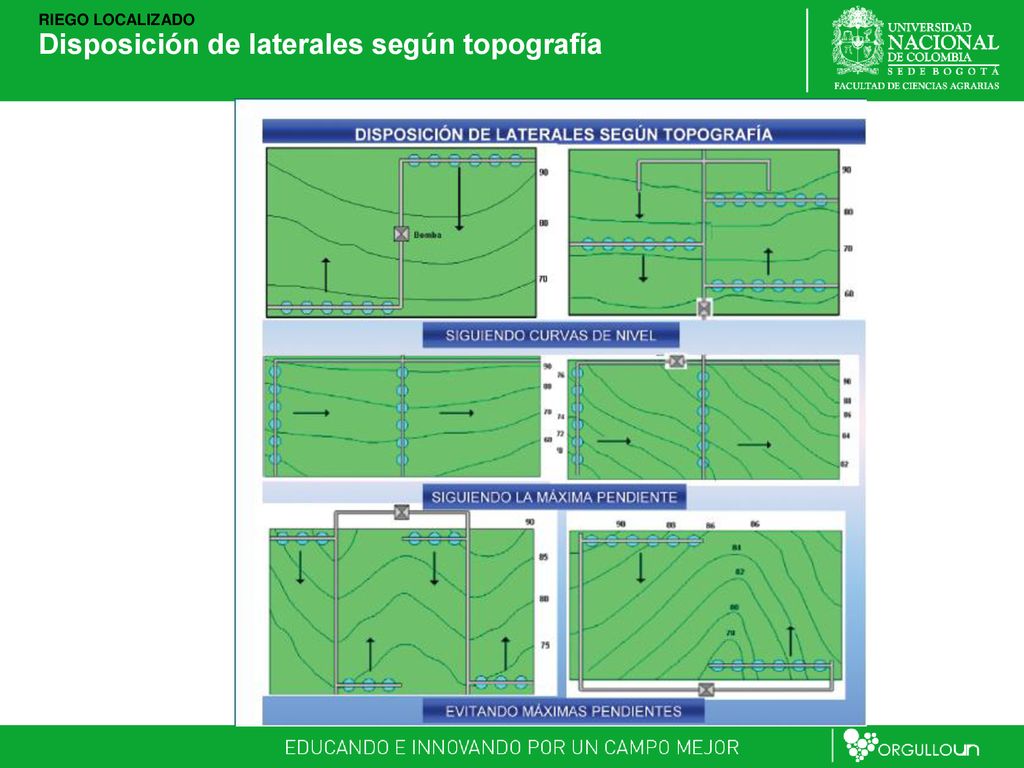

52 Disposición de laterales según topografía
RIEGO LOCALIZADO Disposición de laterales según topografía
