1 Utilización de líquidos Penetrantes Fluorescentes Ambientalmente Sostenibles en Partes de Fundición Aeroespaciales”. Alumno: Jose Nuñez Materia: Desarrollo Sustentable Profesor: Dr. Francisco Rangel Ensenada Baja California Diciembre, 2019

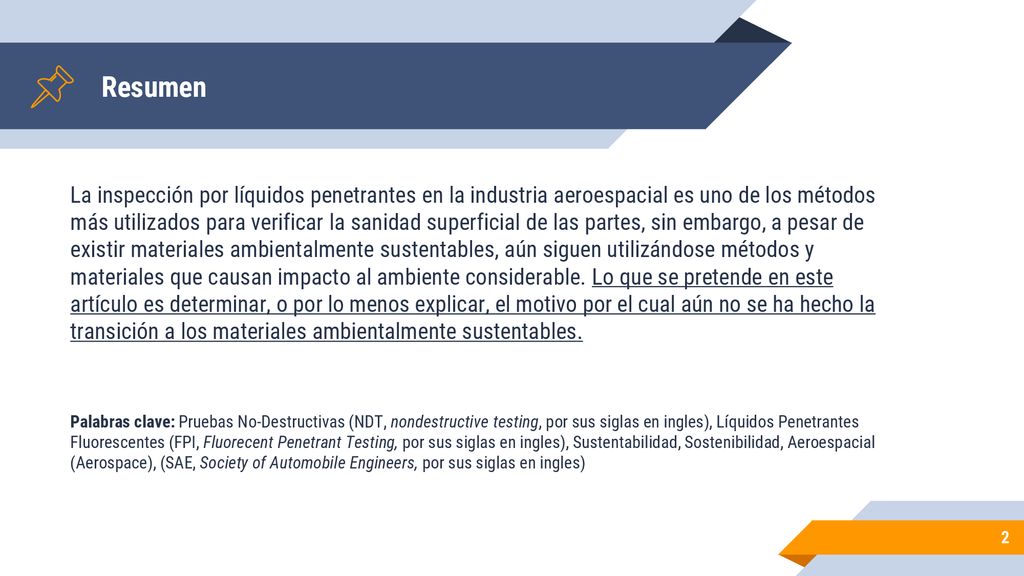

2 Resumen La inspección por líquidos penetrantes en la industria aeroespacial es uno de los métodos más utilizados para verificar la sanidad superficial de las partes, sin embargo, a pesar de existir materiales ambientalmente sustentables, aún siguen utilizándose métodos y materiales que causan impacto al ambiente considerable. Lo que se pretende en este artículo es determinar, o por lo menos explicar, el motivo por el cual aún no se ha hecho la transición a los materiales ambientalmente sustentables. Palabras clave: Pruebas No-Destructivas (NDT, nondestructive testing, por sus siglas en ingles), Líquidos Penetrantes Fluorescentes (FPI, Fluorecent Penetrant Testing, por sus siglas en ingles), Sustentabilidad, Sostenibilidad, Aeroespacial (Aerospace), (SAE, Society of Automobile Engineers, por sus siglas en ingles) 1 2 3 4

3 Introducción En el proceso Especial Inspección por líquidos penetrantes”; existen 2 tipos de líquidos penetrantes: visual y fluorescente. De éstos solo el fluorescente es aceptado para la inspección en piezas aeroespaciales. Se cree que el método de líquidos penetrantes surgieron por accidente, cuando cayó aceite sobre las vías del tren y se dieron cuenta que las discontinuidades retenían el líquido y este era fácil de remover, tomando esto como base los hermanos Switzer crearon un líquido fluorescente con el cual ayudaron a observar mejor los defectos que tenían los motores de aluminio de la Ford Motors Company. (American Society For Nondestructive Testing, 1999)

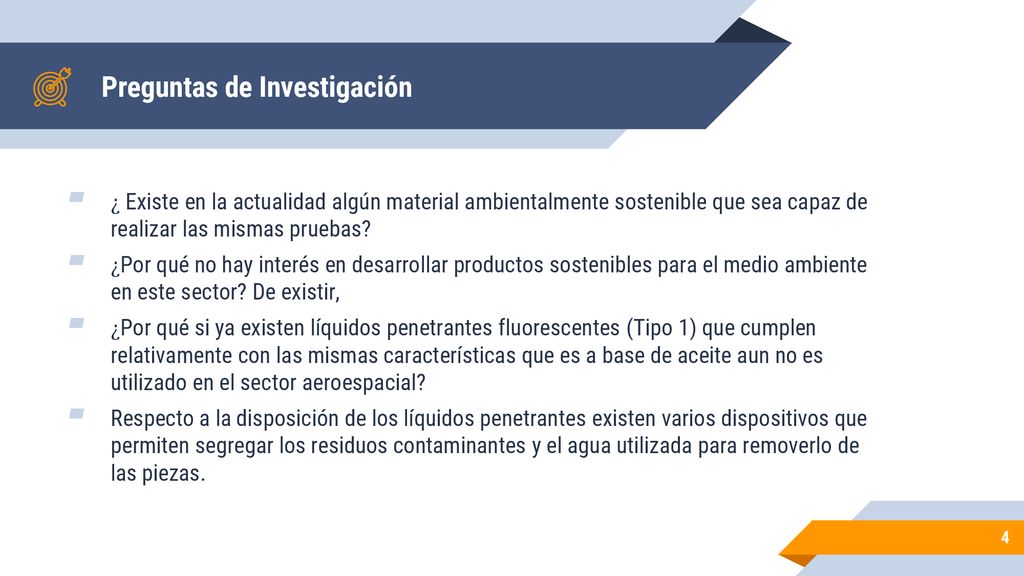

4 Preguntas de Investigación
¿ Existe en la actualidad algún material ambientalmente sostenible que sea capaz de realizar las mismas pruebas? ¿Por qué no hay interés en desarrollar productos sostenibles para el medio ambiente en este sector? De existir, ¿Por qué si ya existen líquidos penetrantes fluorescentes (Tipo 1) que cumplen relativamente con las mismas características que es a base de aceite aun no es utilizado en el sector aeroespacial? Respecto a la disposición de los líquidos penetrantes existen varios dispositivos que permiten segregar los residuos contaminantes y el agua utilizada para removerlo de las piezas.

5 Metodo y Materiales Esta fue la secuencia de las actividades que se realizaron para lograr los resultados: Se definieron las preguntas de investigación y objetivo del artículo. Se seleccionaron las bases de datos bibliográficos: *Google académico, Scielo, (ASNT, American society of Nondestructive Testing, por sus siglas en ingles) Periodicals, Material Evaluation ASNT Journal, The NDT technician, (RNDE, Research in Nondestructive Evaluation, por sus siglas en ingles) Journal, NDT Suppliers. Se seleccionaron las palabras clave para la búsqueda de los artículos: Pruebas No-Destructivas (NDT), Líquidos Penetrantes Fluorescentes (FPI), Sustentabilidad, Sostenibilidad, Aeroespacial (Aerospace). Los criterios de selección metodológicos serán desde el año 1970 hasta 2019 en los idiomas: inglés, francés y español. Revisión de trabajos y revisión de referencias. Crear síntesis descriptiva. Conclusión.

6 Resultados En el mercado existen varias marcas que ya cuentan con sus penetrantes ambientalmente amigables, que tras la investigación en las MDS (Manufactured Data sheet, por sus siglas en ingles) (MR Chemie GmbH, 2019). y páginas web hacen referencia que biodegradable se refiere a que el tratamiento del agua contaminada por este tipo de material es más económico que el de uno regular, es decir, el impacto ambiental no es significativamente menor solo se mejoró su estructura para poderlo tratar de una manera más fácil y económicamente viable.  Curiosamente estos líquidos penetrantes ya están en uso en el sector civil y automotriz, sin embargo, para poder ser utilizados en el sector aeronáutico y aeroespacial es necesario cumplir con varias normas y estándares que garanticen su desempeño al 100 por ciento (SAE INTERNATIONAL, 2019) Tabla 2 (ASNT International, 2016)

7 Resultados Requisitos de debe cumplir segun ASTM 1417 y AMS 2694

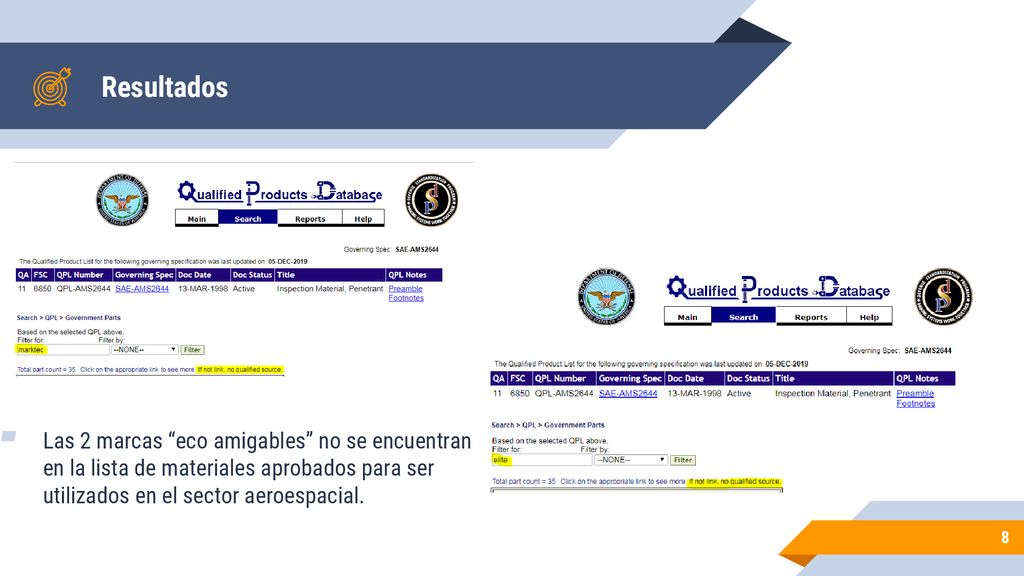

8 Resultados Las 2 marcas “eco amigables” no se encuentran en la lista de materiales aprobados para ser utilizados en el sector aeroespacial.

9 Discusión Se encontraron 2 fabricantes que ya introdujeron los materiales al mercado Eco Glo de Marktec el cual menciona que es menos dañino para el ser humano y al ambiente, sin embargo al revisar a detalle los análisis y comparaciones con los líquidos convencionales solo muestra que el tratamiento del agua es más práctico y económico, además de que necesita menos agua para su remoción en las piezas de inspección. (MARKTEC Corporation, 2019) (Grafica 4-5)

10 Conclusión Para cualquier tipo de material que se desee utilizar para el sector aeroespacial es necesario e imprescindible cumplir con una serie de requerimientos tanto gubernamentales como militares, esta investigación nos permitió conocer a detalle los puntos necesarios que debe cumplir el líquido penetrante fluorescente para ser aprobado. Otro punto importante es que los proveedores y fabricantes, aunque promocionan su producto como amigable al ambiente, la única propiedad que tiene es que su segregación y separación del agua contaminada es más barata comparada con un líquido penetrante regular.

11 Referencias American Society For Nondestructive Testing. (1999). Volume 2 Liquid Penetrant Testing. Columbus, OH: American Society For Nondestructive Testing, INC. ASNT. (2018, Noviembre 22). About the American Society for Nondestructive Testing. Retrieved from American Society for Nondestructive Testing Web Site: ASNT International. (2016). E1417 Standar Practice for Liquid Penetrant Testing. West Conshohocken, PA, USA: ASNT International. Fernández, L., & Gutierrez, M. (2013). Bienestar Social, Económico y Ambiental para las Presentes y. Información Tecnológica Vol. 24 Nº 2, MARKTEC Corporation. (2019, December 5). marktec. Retrieved from Product Information: MR Chemie GmbH. (2019, November 30). Eco Line. Retrieved from MR Chemie NDT Materials: SAE International. (2018). Qualified Product List Of Products Qualified Under Performance Specification AMS OHIO: SAE International. SAE INTERNATIONAL. (2019). AMS 2644 Inspection Material, Penetrant. USA: SAE International. Sanders, S. A. (2002). Palm Beach Gardens, FL (US) Patent No. US 6,427,544 B1.
