1 Método de Gauss-Seidel
Instituto Tecnológico de Costa Rica Escuela de Ingeniería Electrónica CM 3201 Métodos Numéricos Método de Gauss-Seidel Prof. Marvin Hernández I Semestre 2008

2 INDICE Introducción Descripción del Criterio de Convergencia Errores
Ejemplo 1 Ejemplo 2 Ejemplo 3 Ejemplo 4 Bibliografía

3 Introducción Este método se basa en la aproximación iterativa propuesta por Seidel en 1874 en la Academia de Ciencias de Munich, para la aplicación al problema del flujo de potencia. Las ecuaciones de nodo y condiciones de contorno se combinan, para el nodo k: de donde se puede expresar la tensión Vk como:

4 La ecuación anterior es el corazón del algoritmo iterativo
La ecuación anterior es el corazón del algoritmo iterativo. La iteración comienza con una estimación de las magnitudes y ángulos de todas las barras del sistema, y se van recalculando las tensiones utilizando los mejores valores disponibles. Esto es, para calcular la tensión Vk se utilizan los V1...k-1 ya actualizados, y los Vk...n del paso anterior. El método tiene una convergencia extremadamente lenta pero segura (excepto para problemas mal condicionados, o sin convergencia posible).

5 El método de Gauss-Seidel pertenece a la familia de los métodos iterativos utilizados para obtener la o las raíces de una función cualquiera, especialmente en forma de matrices de n ecuaciones [A]{X}={B}

6 Si los elementos de la diagonal de la matriz que se está solucionando no son todos cero la 1era se resuelve para x1, la 2da para x2 y la tercera para x3, y la enésima para xn para obtener:

7 Teorema Considerar un sistema de n ecuaciones con n incógnitas, es decir, se tiene una matriz de coeficientes A  cuadrada. Si el valor absoluto del elemento de la diagonal de cada renglón de A es más grande que la suma de los valores absolutos de los otros elementos de tal renglón entonces el sistema tiene una solución única. El método iterativo de Gauss-Seidel convergerá a la solución sin importar los valores iniciales.

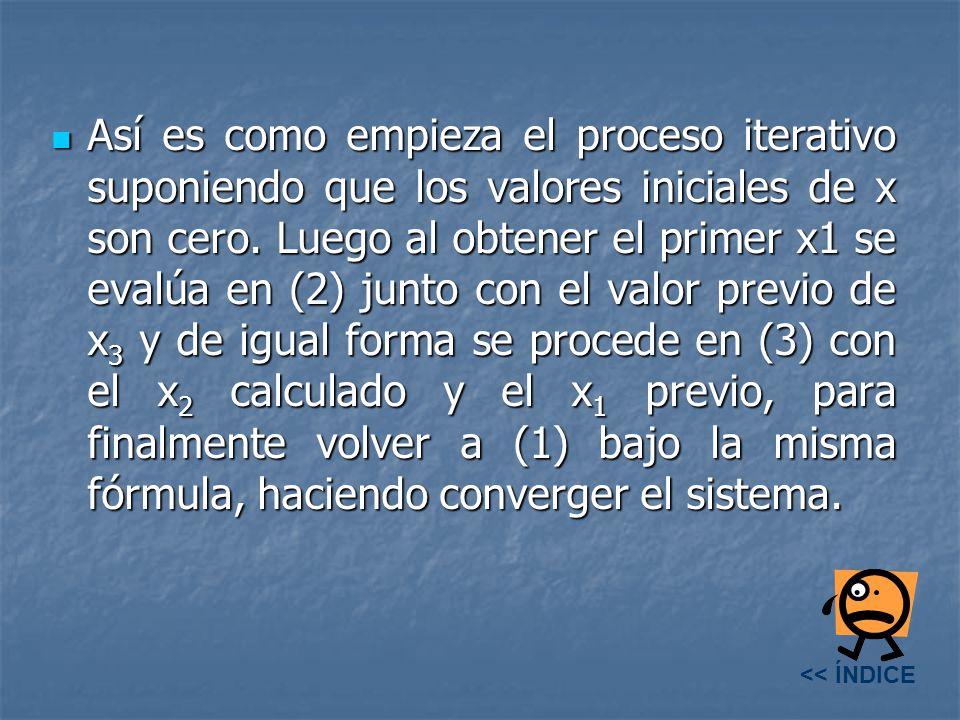

8 Así es como empieza el proceso iterativo suponiendo que los valores iniciales de x son cero. Luego al obtener el primer x1 se evalúa en (2) junto con el valor previo de x3 y de igual forma se procede en (3) con el x2 calculado y el x1 previo, para finalmente volver a (1) bajo la misma fórmula, haciendo converger el sistema. << ÍNDICE

9 Criterio de Convergencia
Este criterio no solo se aplica a las ecuaciones lineales que se resuelven con el método de Gauss-Seidel sino también para el método iterativo del punto fijo y el método de jacobi . Por tanto, al aplicar este criterio sobre las ecuaciones de Gauss-Seidel y evaluando con respecto a cada una de las incógnitas, obtenemos la expresión siguiente: El valor absoluto de las pendientes en la ecuación, deben ser menor que la unidad para asegurar la convergencia. Es decir, el elemento diagonal debe ser mayor que el elemento fuera de la diagonal para cada reglón de ecuaciones. La generalización del criterio anterior para un sistema de n ecuaciones es:

10 Iteraciones utilizando las siguientes ecuaciones sin ordenar

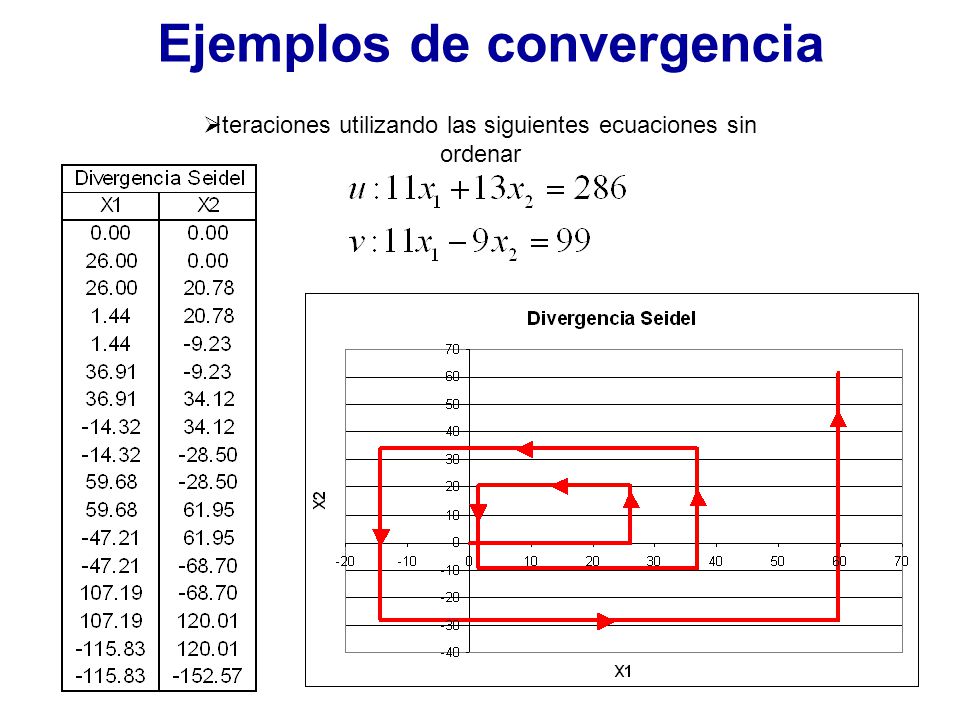

Ejemplos de convergencia Iteraciones utilizando las siguientes ecuaciones sin ordenar

11 Iteraciones utilizando previamente el criterio de diagonal dominante

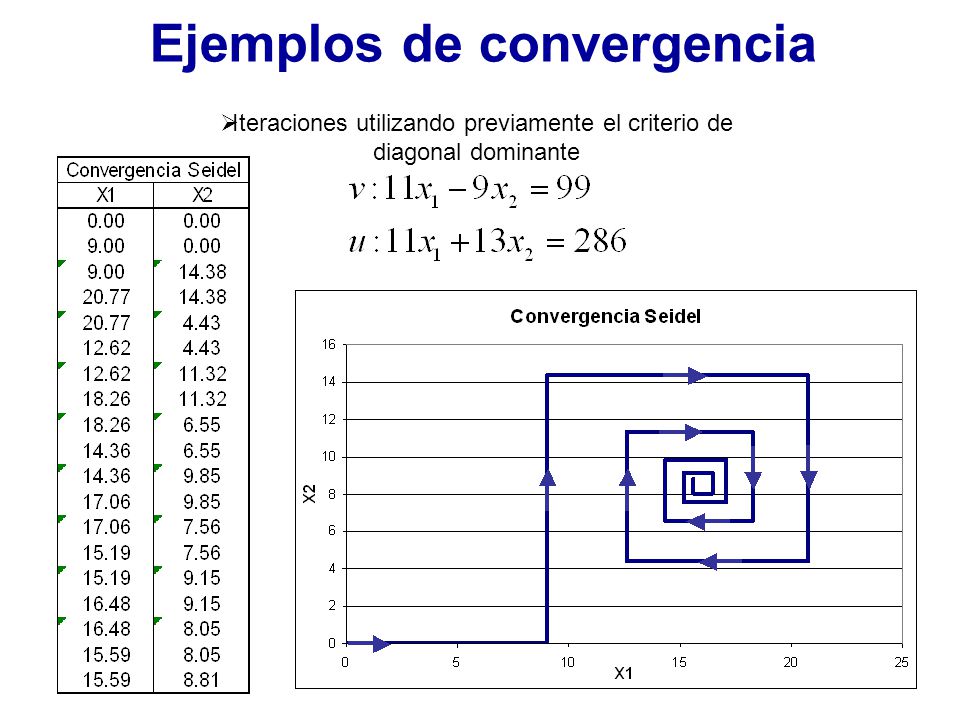

Ejemplos de convergencia Iteraciones utilizando previamente el criterio de diagonal dominante

12 En Resumen El método de Gauss-Seidel está basado en el concepto de punto fijo, es decir ( xi = gi (x), i = 1.. n), para resolver sistemas de ecuaciones lineales. Para garantizar la convergencia se debe de cumplir que el sistema tenga una diagonal dominante, es decir, que se cumpla la desigualdad dada abajo. Si se cambia el orden de las ecuaciones puede no haber convergencia.

13 En Resumen Además, se destaca que para mejorar la convergencia, se usan técnicas como: Utilización de los cálculos previos asumiendo una mejor aproximación que el vector de condiciones iniciales. ( Gauss-Seidel ). Un factor de ponderación para reducir el error residual ( Relajación ) << ÍNDICE

14 Errores de Gauss- Seidel
Ventajas? Espacio: convenientes para matrices cuadradas Tiempo: menor número de operaciones Desventajas? Velocidad: convergencia lenta Convergencia: no siempre se obtiene la solución en un número finito de pasos

15 Análisis de error

16 EJEMPLO #1 Resolver el siguiente sistema de ecuación por el método Gauss-Seidel utilizando un E= 0.1 X X X3 = 3.0 X X X3 = 7.85 0.3 X X X3 = 71.40 << ÍNDICE

17 SOLUCIÓN: Primero ordenamos las ecuaciones, de modo que en la diagonal principal estén los coeficientes mayores para asegurar la convergencia. 3.0 X X X3 = 7.85 0.1 X X X3 = 0.3 X X X3 = 71.40

18 Despejamos cada una de las variables sobre la diagonal:

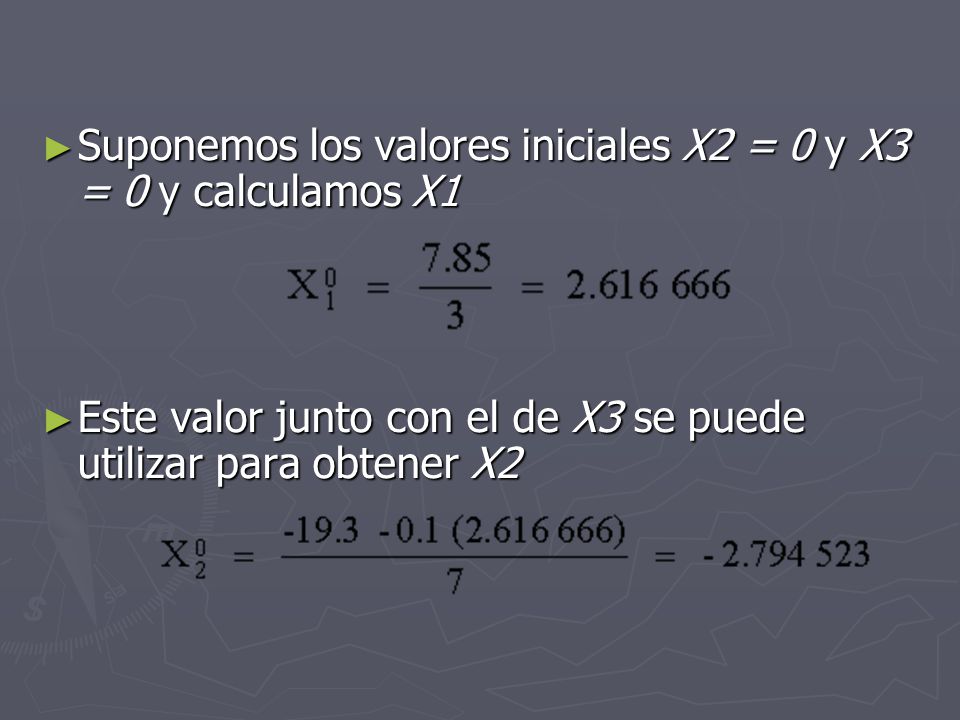

19 Suponemos los valores iniciales X2 = 0 y X3 = 0 y calculamos X1
Este valor junto con el de X3 se puede utilizar para obtener X2

20 La primera iteración se completa sustituyendo los valores de X1 y X2 calculados obteniendo:
En la segunda iteración, se repite el mismo procedimiento:

21 Comparando los valores calculados entre la primera y la segunda iteración

22 Como podemos observar, no se cumple la condición
Entonces tomamos los valores calculados en la última iteración y se toman como supuestos para la siguiente iteración. Se repite entonces el proceso:

23 Comparando de nuevo los valores obtenidos
Como se observa todavía no se cumple la condición

24 Así que hacemos otra iteración
Comparando los valores obtenidos

25 Dado que se cumple la condición, el resultado es:
X1 = 3.0 X2 = -2.5 X3 = 7.0

26 EJEMPLO #2 Usar el método de Gauss-Seidel para aproximar la solución del sistema:  (1) (2) (3) hasta que:

27 Solución Primero despejamos las incógnitas x1, x2 y x3 de las ecuaciones 1, 2 y 3. Así tenemos:  Estas son nuestro juego de fórmulas iterativas. Comenzamos iteraciones, sustituyendo x1=x2=0 en la 1ra ecuación, para calcular el 1er valor de x1:

28 Ahora, sustituimos x1=2.66667 y x3=0 en la segunda ecuación, para obtener x2 :
Ahora sustituimos x1= y x2= en la tercera ecuación, para obtener x3:  Así, tenemos nuestra primera aproximación a la solución del sistema: x1= , x2= , x3=7.1051

29   Puesto que todavía no podemos calcular ningún error aproximado, repetimos el proceso pero ahora con los últimos datos obtenidos para las incógnitas:    Sustituyendo x2= y x3= en la ecuación 1 obtenemos x1= Sustituyendo x1= y x3= en la ecuación 2 obtenemos x2= , finalmemente, sustituyendo x1= y x2= en la ecuación 3 obtenemos x3=

30 Así, tenemos la 2da lista de valores de aproximación a la solución del sistema:
Ahora si podemos calcular los errores absolutos para las incógnitas. Tenemos:

31 Puesto que no se ha logrado el objetivo, se repite el mismo proceso con los últimos valores obtenidos de cada una de las incógnitas. Note que aunque el error aproximado ya cumple con ser menor al 1%, esto se debe de cumplir para los tres errores aproximados! Por lo tanto repetimos el mismo proceso. Omitiendo los pasos intermedios, obtenemos:

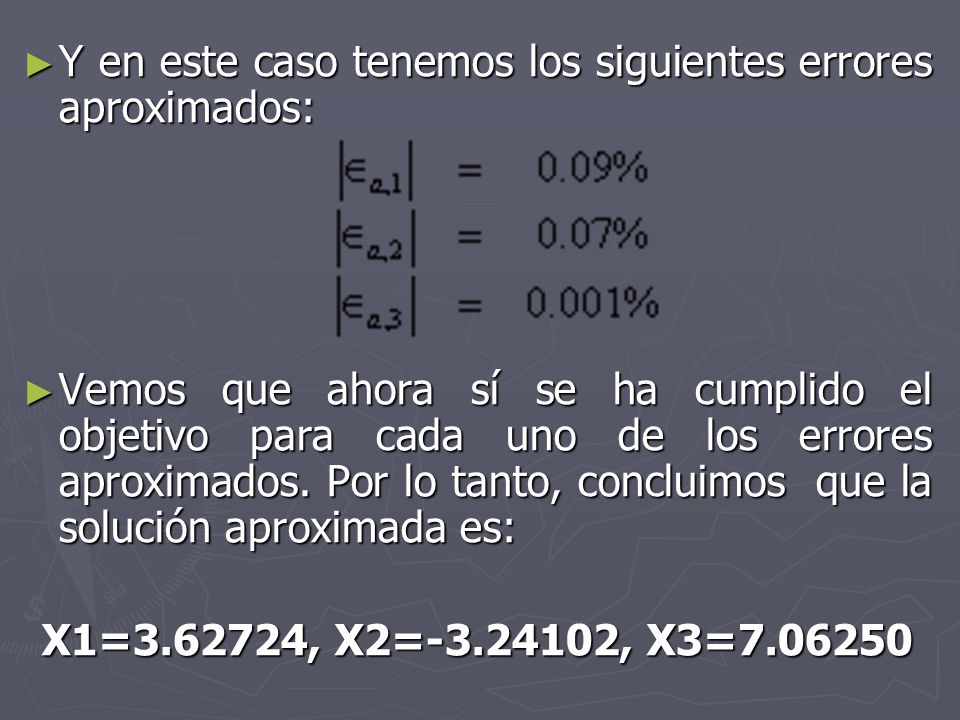

32 Y en este caso tenemos los siguientes errores aproximados:
Vemos que ahora sí se ha cumplido el objetivo para cada uno de los errores aproximados. Por lo tanto, concluimos que la solución aproximada es: X1= , X2= , X3=

33 EJEMPLO #4 Programa en MatLab 6.5 << ÍNDICE

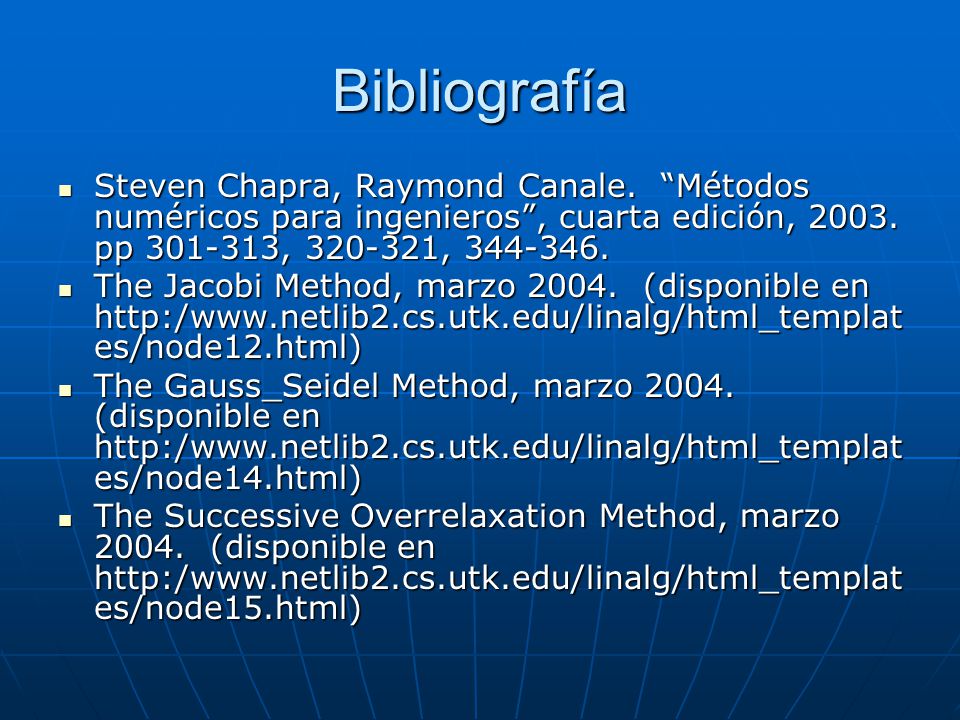

34 Bibliografía Steven Chapra, Raymond Canale. “Métodos numéricos para ingenieros”, cuarta edición, pp , , The Jacobi Method, marzo (disponible en The Gauss_Seidel Method, marzo (disponible en The Successive Overrelaxation Method, marzo (disponible en
