Cargas sobre estructuras según la norma NSR-10

Presentación del tema: "Cargas sobre estructuras según la norma NSR-10"— Transcripción de la presentación:

1 Cargas sobre estructuras según la norma NSR-10
Docente: Juan C. Hinestroza Farfán. Ingeniero civil. Especialista en ingeniería sismo-resistente. MSc. Ingeniería

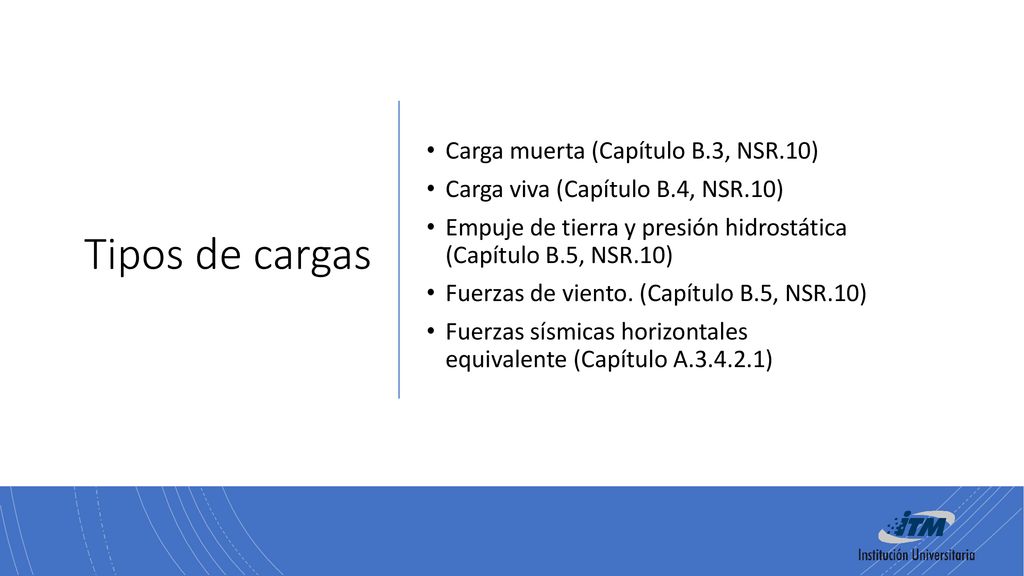

2 Tipos de cargas Carga muerta (Capítulo B.3, NSR.10)
Carga viva (Capítulo B.4, NSR.10) Empuje de tierra y presión hidrostática (Capítulo B.5, NSR.10) Fuerzas de viento. (Capítulo B.5, NSR.10) Fuerzas sísmicas horizontales equivalente (Capítulo A )

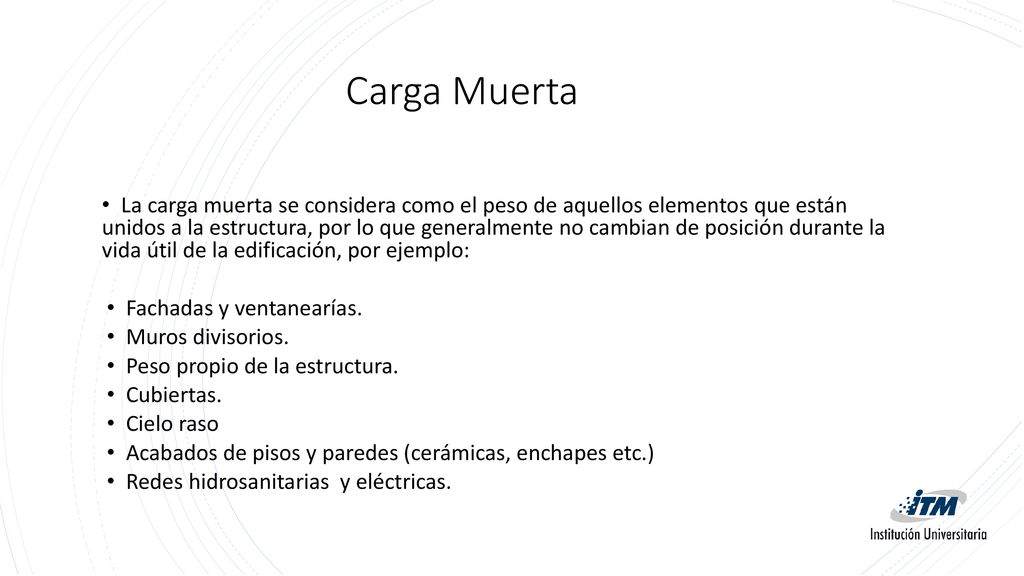

3 Carga Muerta La carga muerta se considera como el peso de aquellos elementos que están unidos a la estructura, por lo que generalmente no cambian de posición durante la vida útil de la edificación, por ejemplo: Fachadas y ventanearías. Muros divisorios. Peso propio de la estructura. Cubiertas. Cielo raso Acabados de pisos y paredes (cerámicas, enchapes etc.) Redes hidrosanitarias y eléctricas.

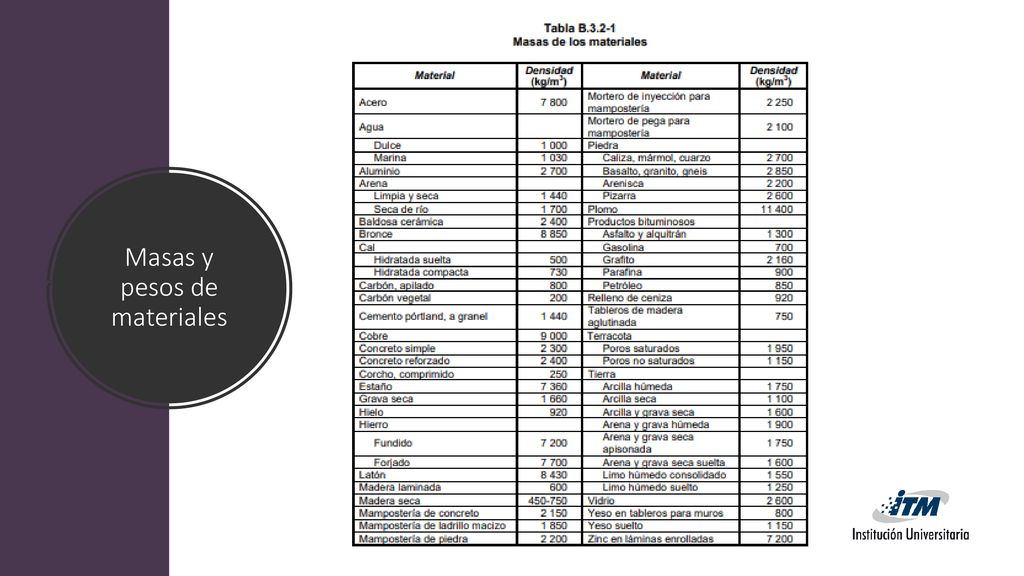

4 Masas y pesos de materiales

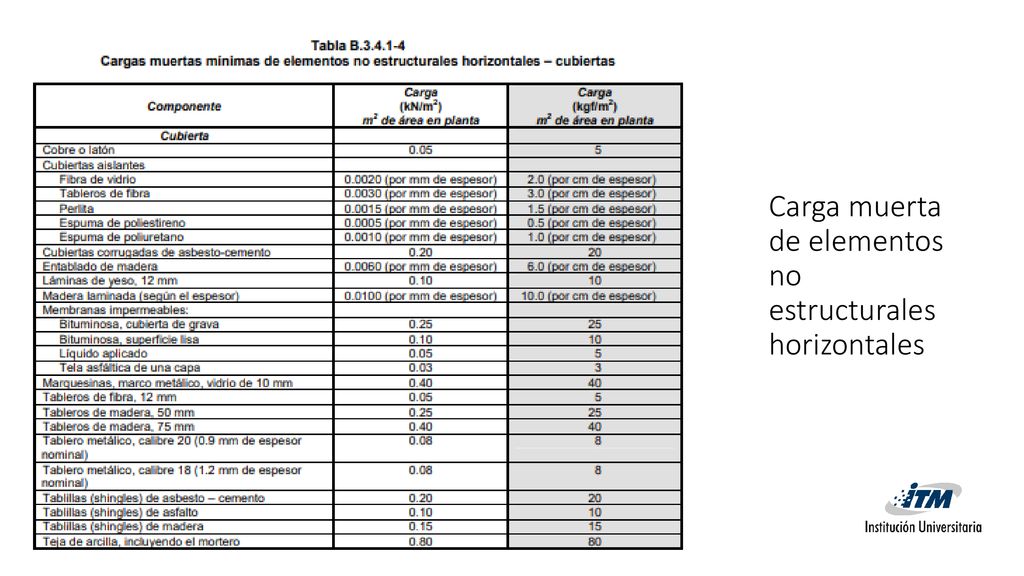

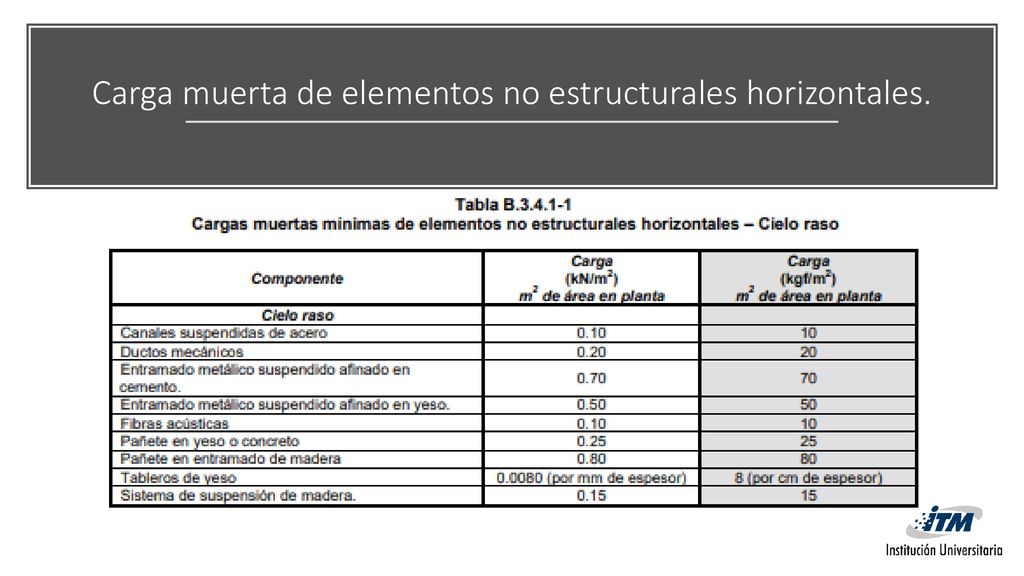

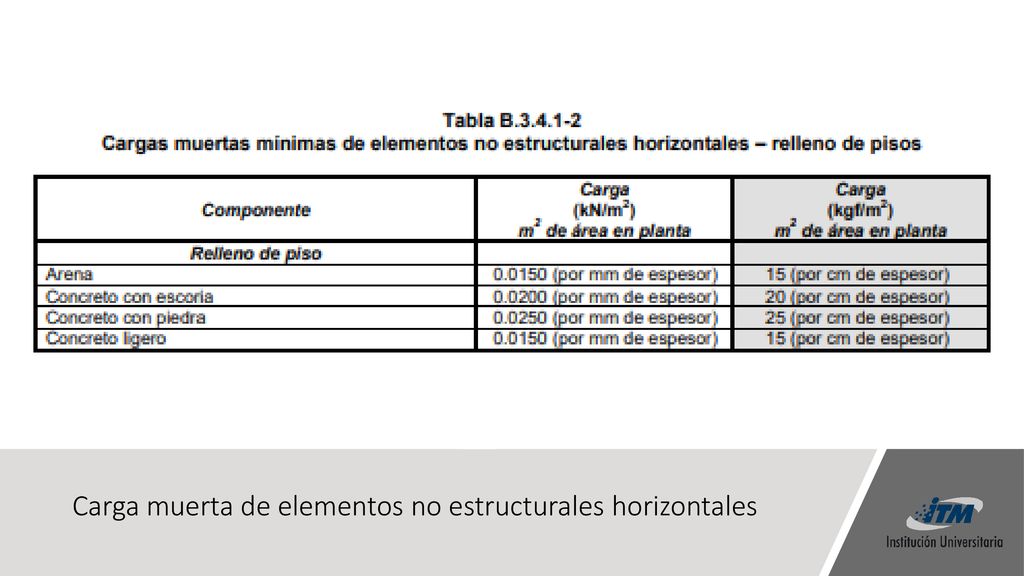

5 Carga muerta de elementos no estructurales horizontales.

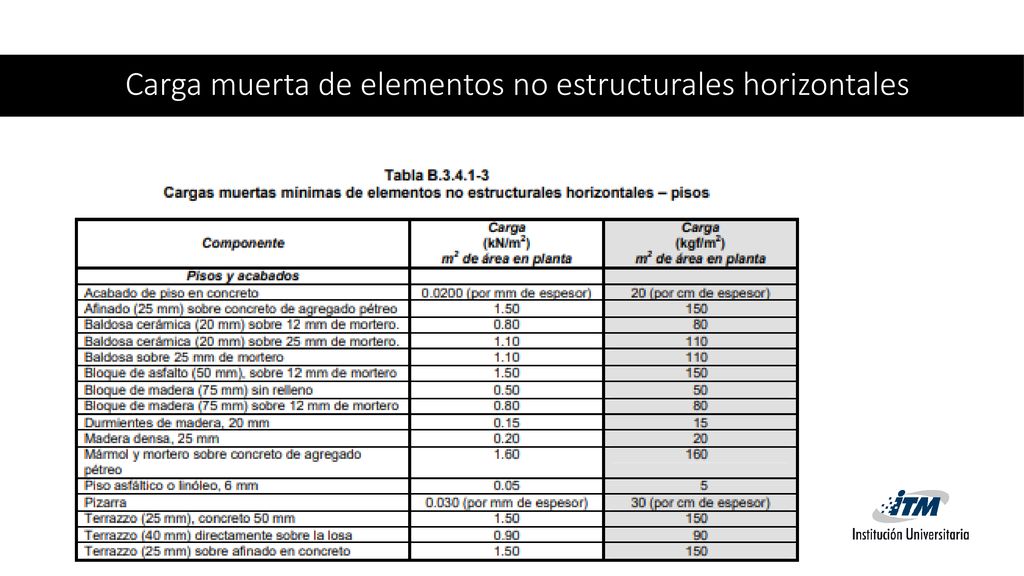

6 Carga muerta de elementos no estructurales horizontales

7 Carga muerta de elementos no estructurales horizontales

8 Carga muerta de elementos no estructurales horizontales

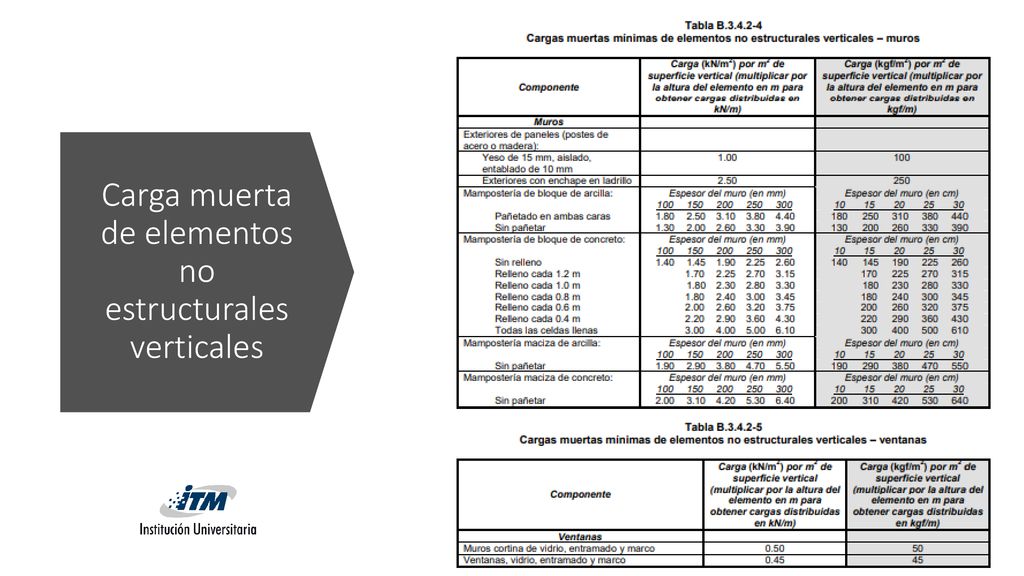

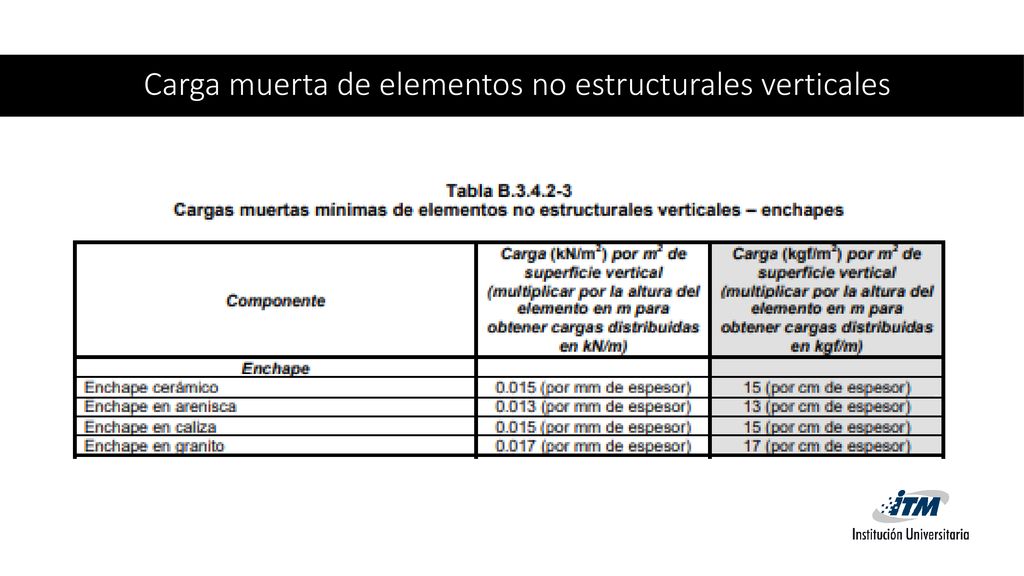

9 Carga muerta de elementos no estructurales verticales

10 Carga muerta de elementos no estructurales verticales

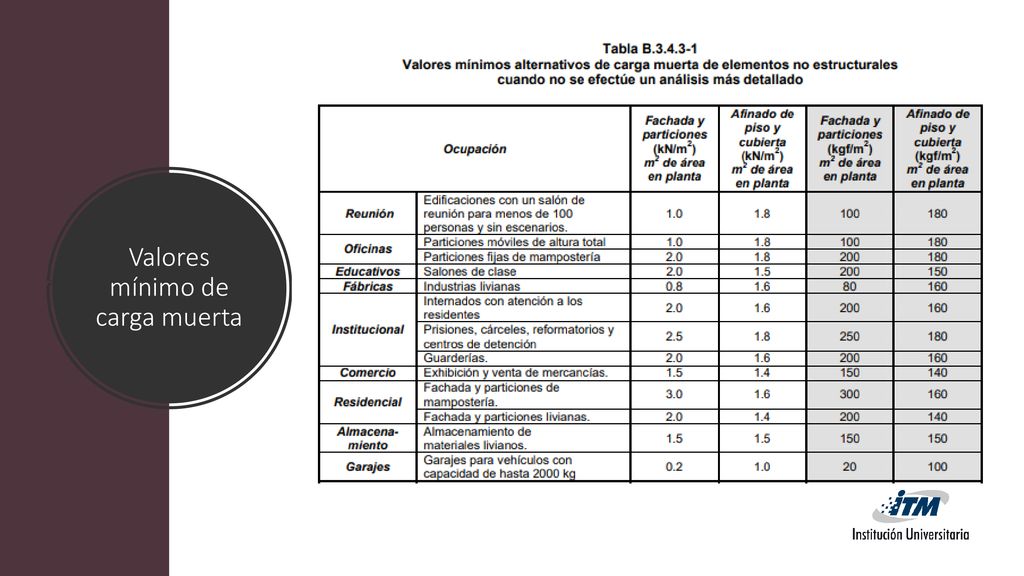

11 Valores mínimo de carga muerta

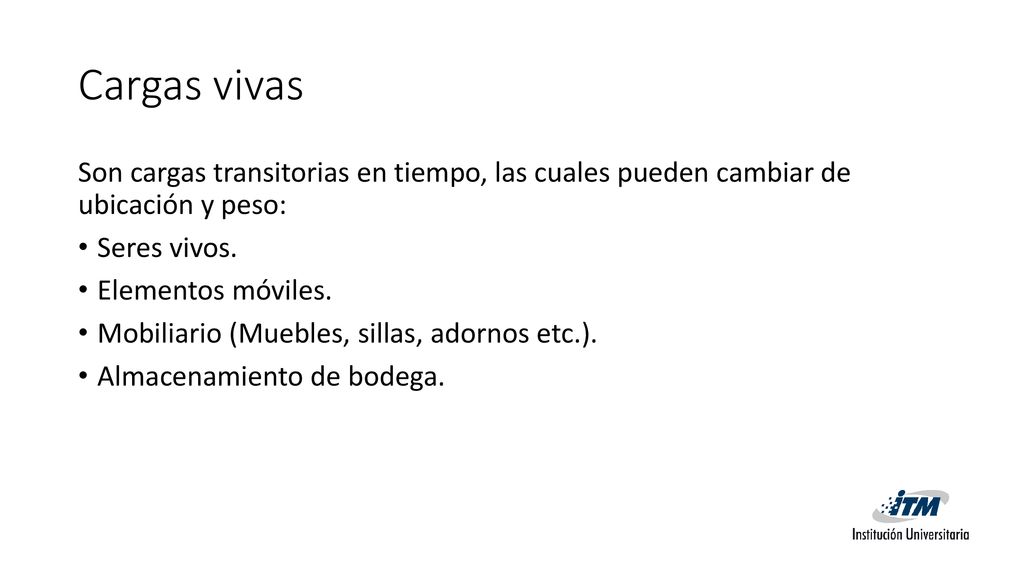

12 Cargas vivas Son cargas transitorias en tiempo, las cuales pueden cambiar de ubicación y peso: Seres vivos. Elementos móviles. Mobiliario (Muebles, sillas, adornos etc.). Almacenamiento de bodega.

13 Cargas vivas uniformemente distribuidas

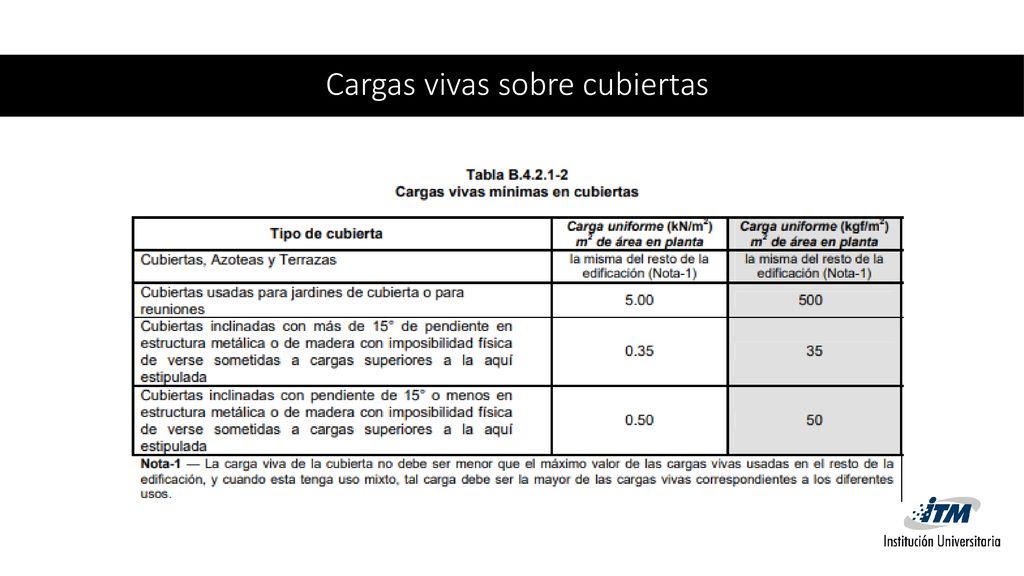

14 Cargas vivas sobre cubiertas

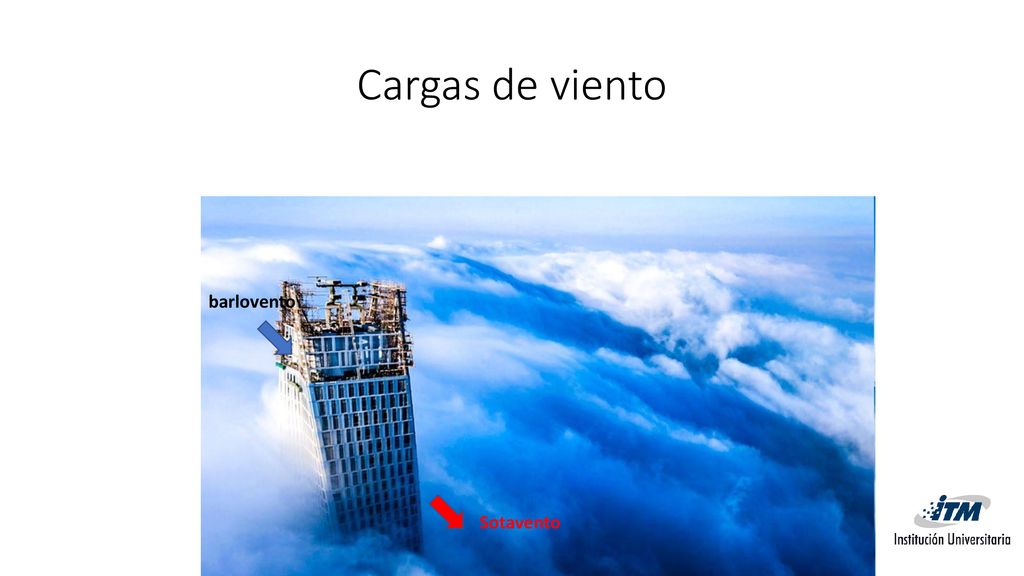

15 Cargas de viento barlovento Sotavento

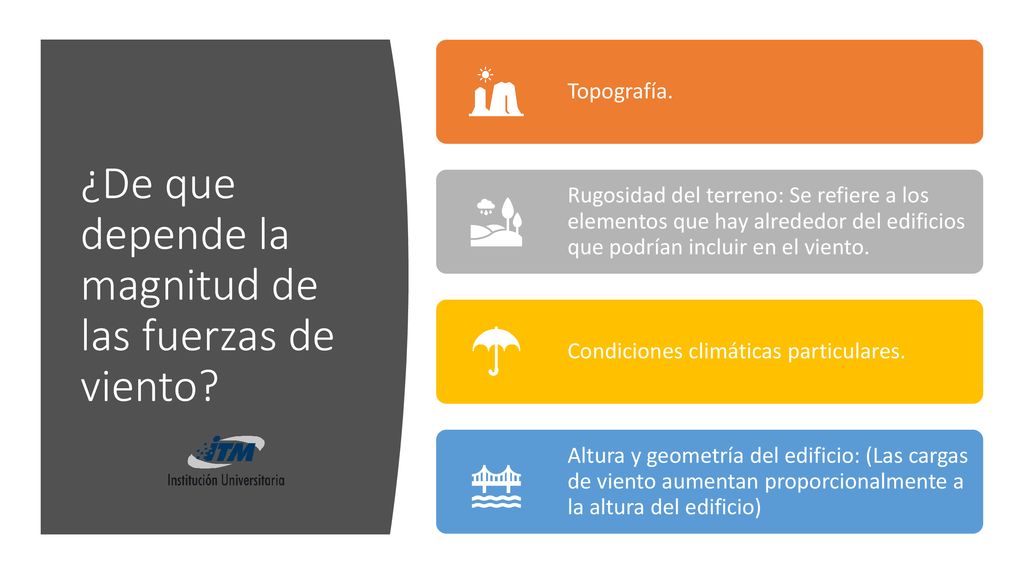

16 ¿De que depende la magnitud de las fuerzas de viento?
Topografía. Rugosidad del terreno: Se refiere a los elementos que hay alrededor del edificios que podrían incluir en el viento. Condiciones climáticas particulares. Altura y geometría del edificio: (Las cargas de viento aumentan proporcionalmente a la altura del edificio) ¿De que depende la magnitud de las fuerzas de viento?

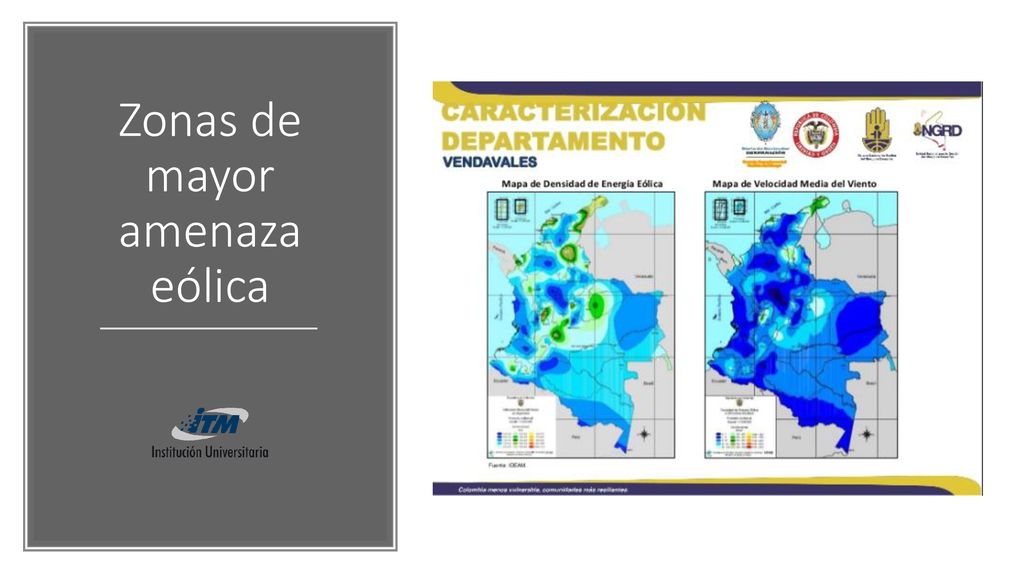

17 Zonas de mayor amenaza eólica

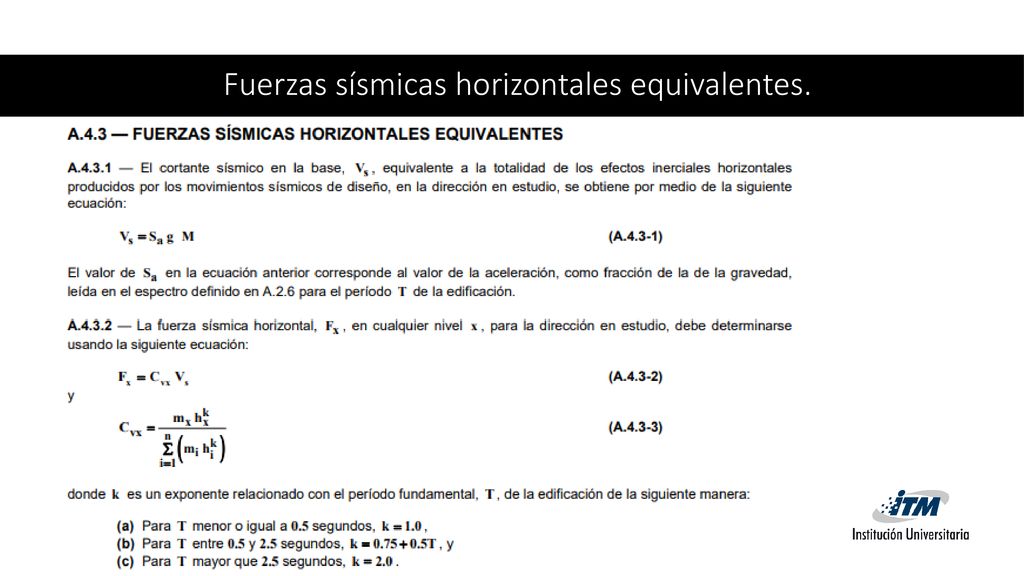

18 Fuerzas sísmicas horizontales equivalentes.

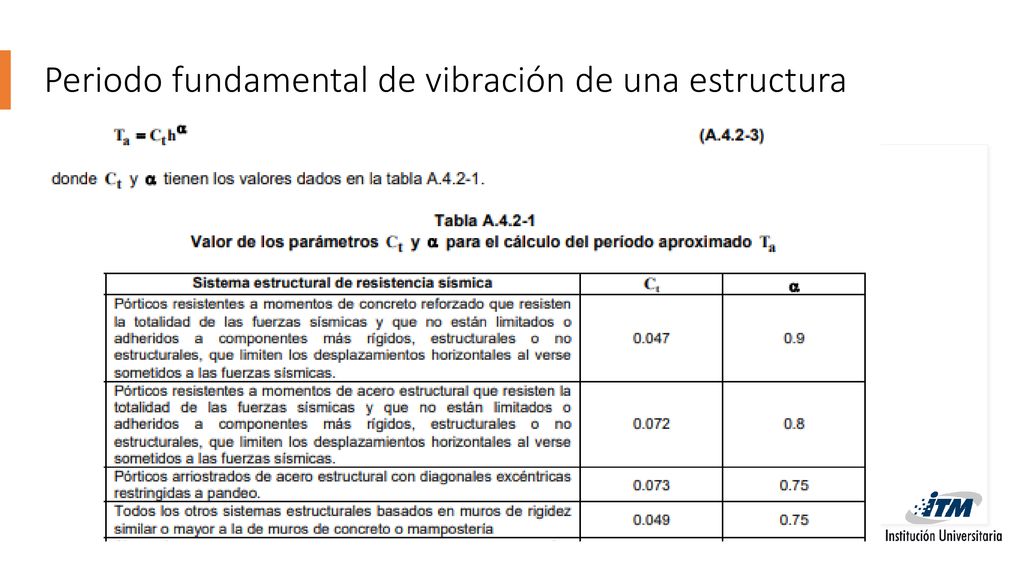

19 Periodo fundamental de vibración de una estructura

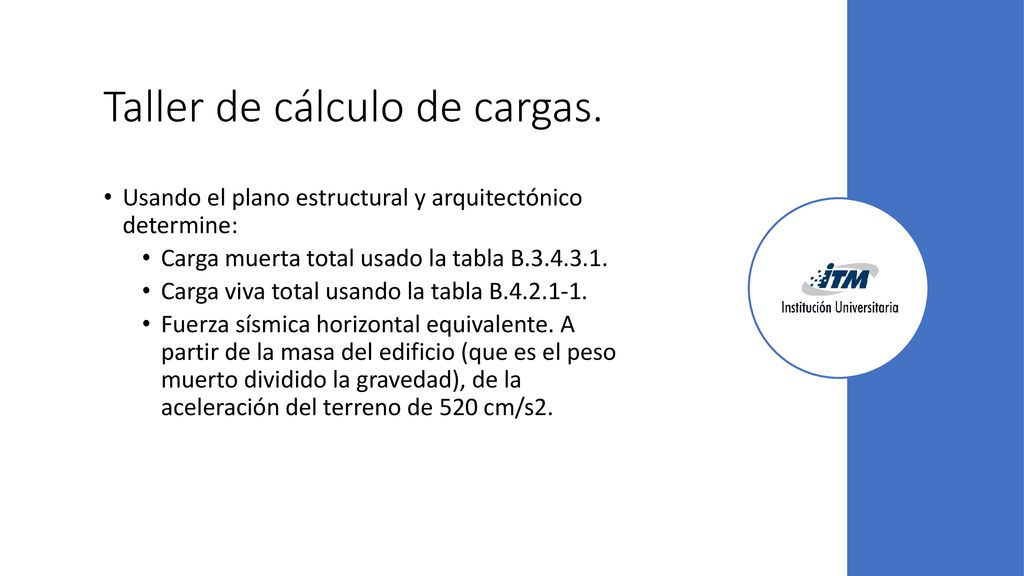

20 Taller de cálculo de cargas.
Usando el plano estructural y arquitectónico determine: Carga muerta total usado la tabla B Carga viva total usando la tabla B Fuerza sísmica horizontal equivalente. A partir de la masa del edificio (que es el peso muerto dividido la gravedad), de la aceleración del terreno de 520 cm/s2.
