1 VARIABLES ELÉCTRICAS Oscar Ignacio Botero H.

2 VARIABLES ELÉCTRICAS Algunas de las variables básicas utilizadas en los circuitos son: Un circuito es un conjunto de dispositivos interconectados que cumplen una función determinada, a saber: control, transformación, protección, suministro y otros. Resistencia Corriente Potencia Voltaje

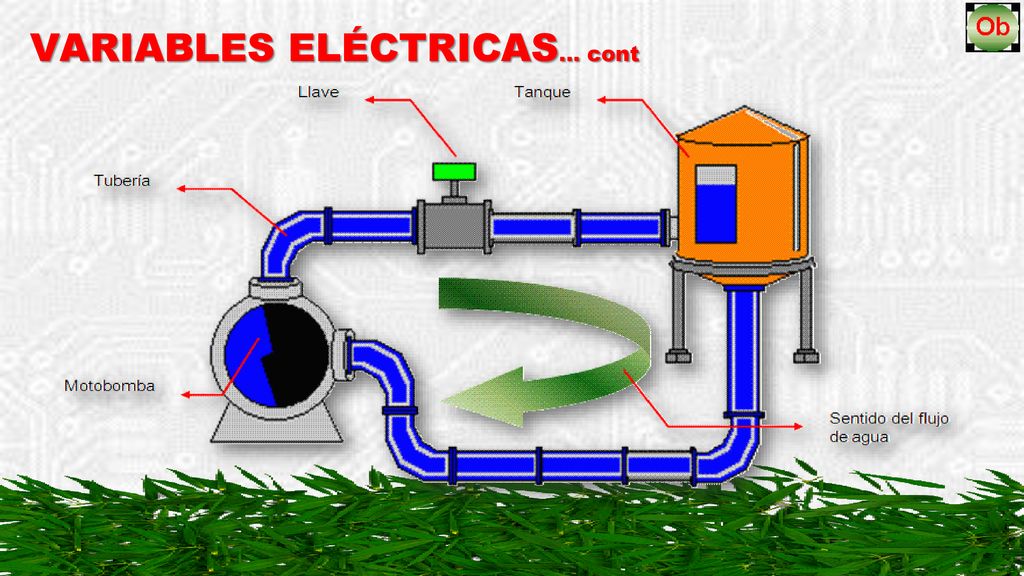

3 VARIABLES ELÉCTRICAS… cont

4 VARIABLES ELÉCTRICAS… cont

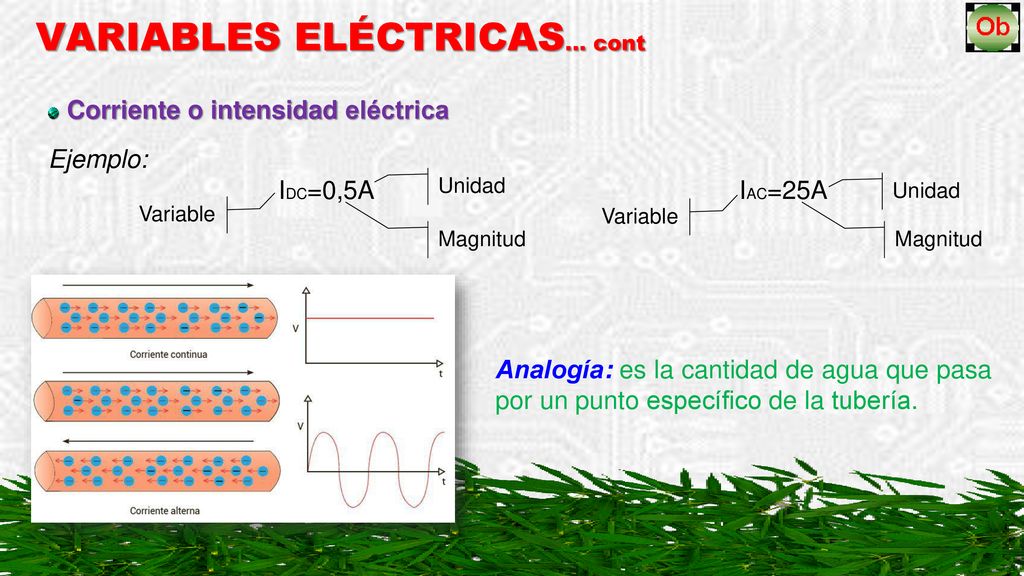

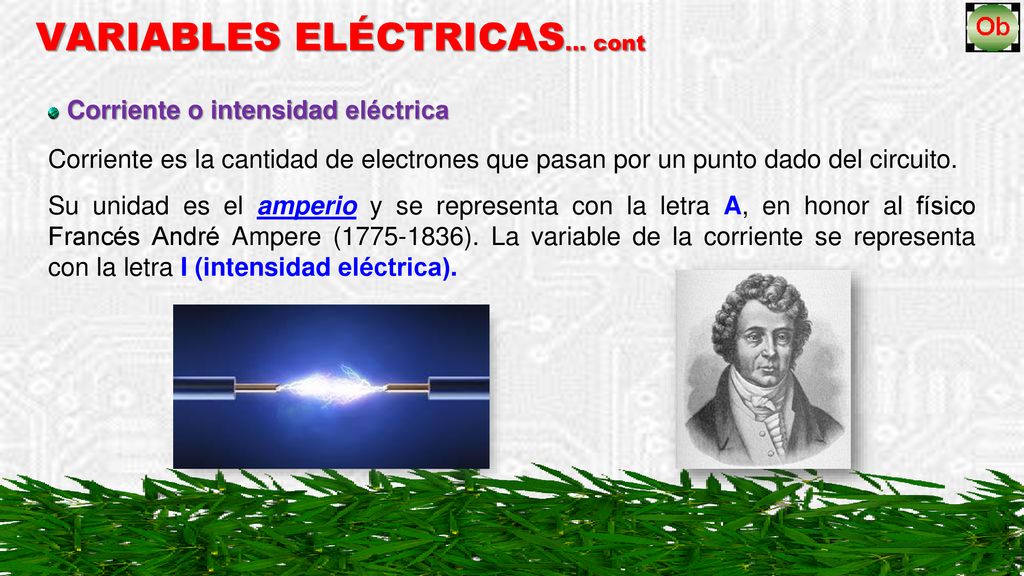

Corriente o intensidad eléctrica Corriente es la cantidad de electrones que pasan por un punto dado del circuito. Su unidad es el amperio y se representa con la letra A, en honor al físico Francés André Ampere ( ). La variable de la corriente se representa con la letra I (intensidad eléctrica).

5 Corriente o intensidad eléctrica Ejemplo: IDC=0,5A IAC=25A
VARIABLES ELÉCTRICAS… cont Corriente o intensidad eléctrica Ejemplo: IDC=0,5A  IAC=25A  Unidad Unidad Variable Variable Magnitud Magnitud Analogía: es la cantidad de agua que pasa por un punto específico de la tubería.

6 VARIABLES ELÉCTRICAS… cont

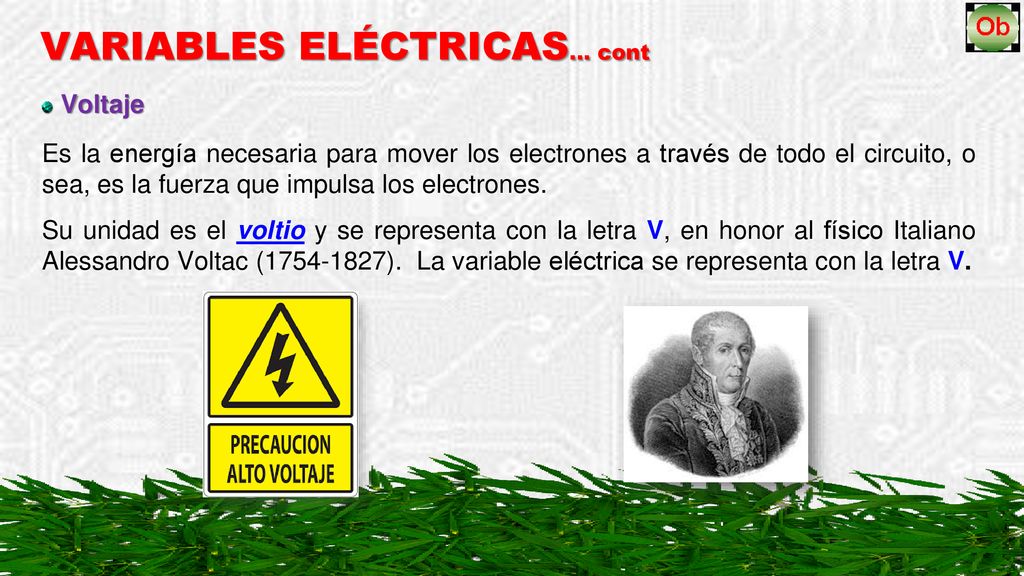

Voltaje Es la energía necesaria para mover los electrones a través de todo el circuito, o sea, es la fuerza que impulsa los electrones. Su unidad es el voltio y se representa con la letra V, en honor al físico Italiano Alessandro Voltac ( ). La variable eléctrica se representa con la letra V.

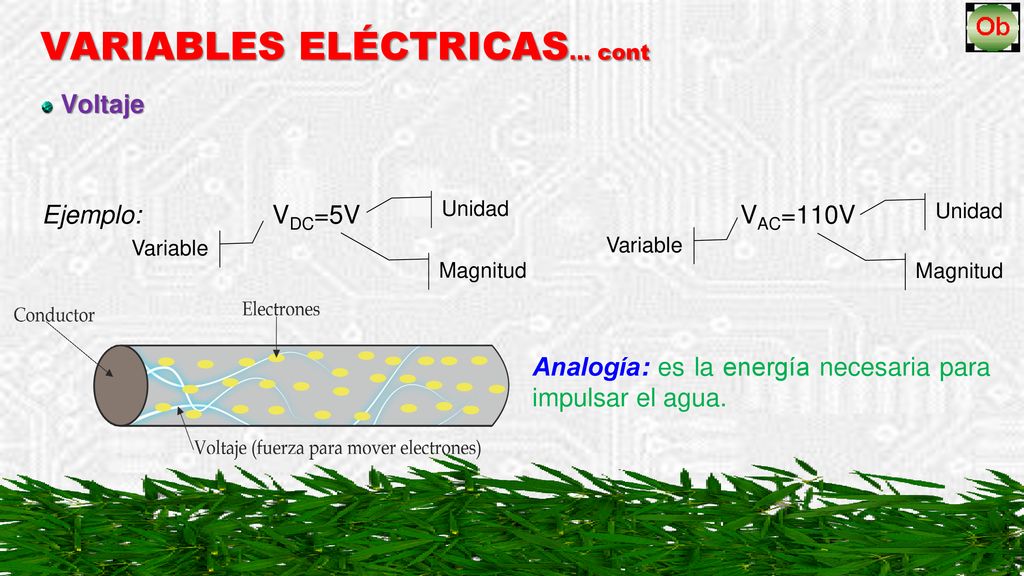

7 Voltaje Ejemplo: VDC=5V VAC=110V
VARIABLES ELÉCTRICAS… cont Voltaje Ejemplo: VDC=5V  VAC=110V Unidad Unidad Variable Variable Magnitud Magnitud Analogía: es la energía necesaria para impulsar el agua.

8 VARIABLES ELÉCTRICAS… cont

9 VARIABLES ELÉCTRICAS… cont

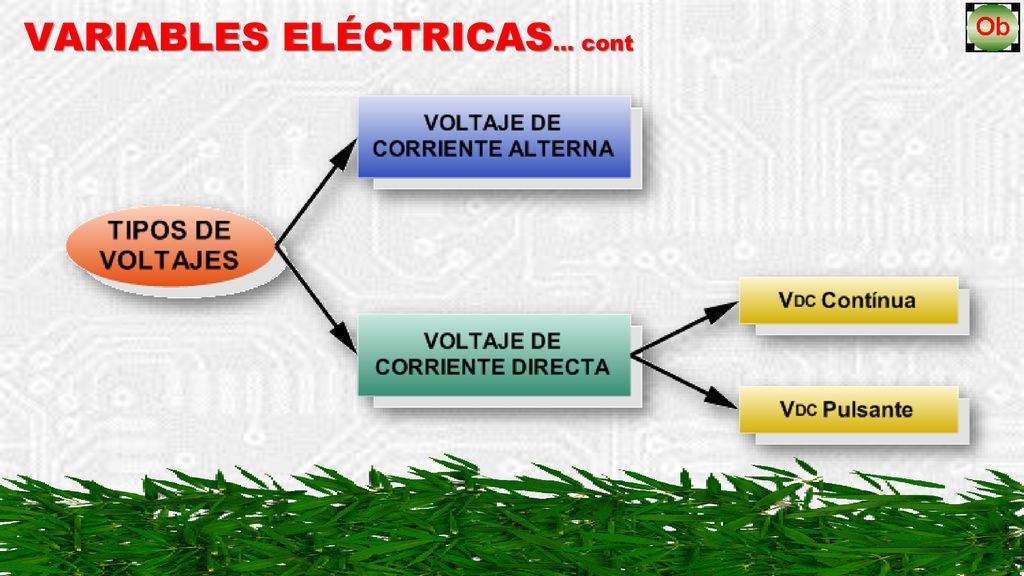

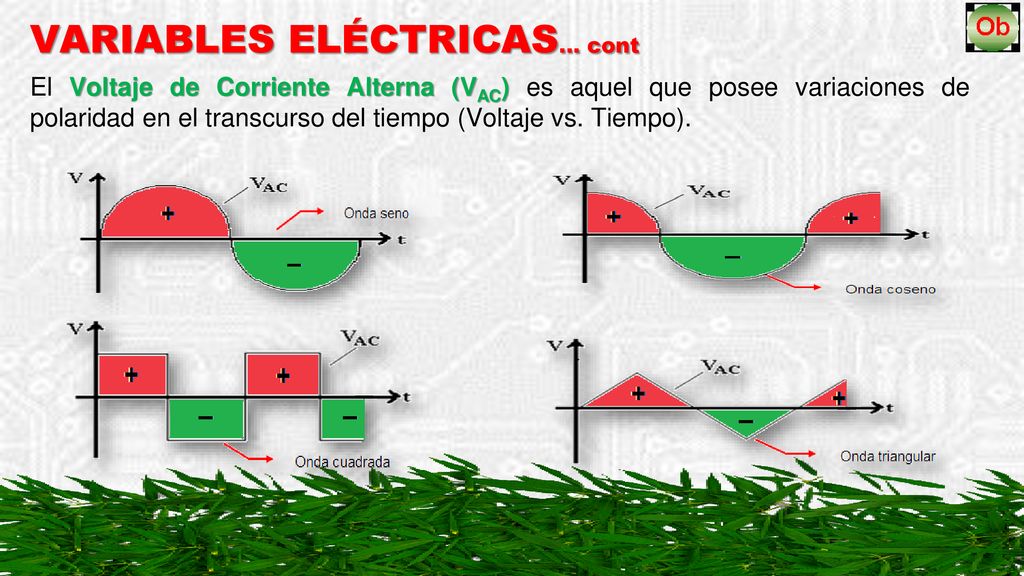

El Voltaje de Corriente Alterna (VAC) es aquel que posee variaciones de polaridad en el transcurso del tiempo (Voltaje vs. Tiempo).

10 VARIABLES ELÉCTRICAS… cont

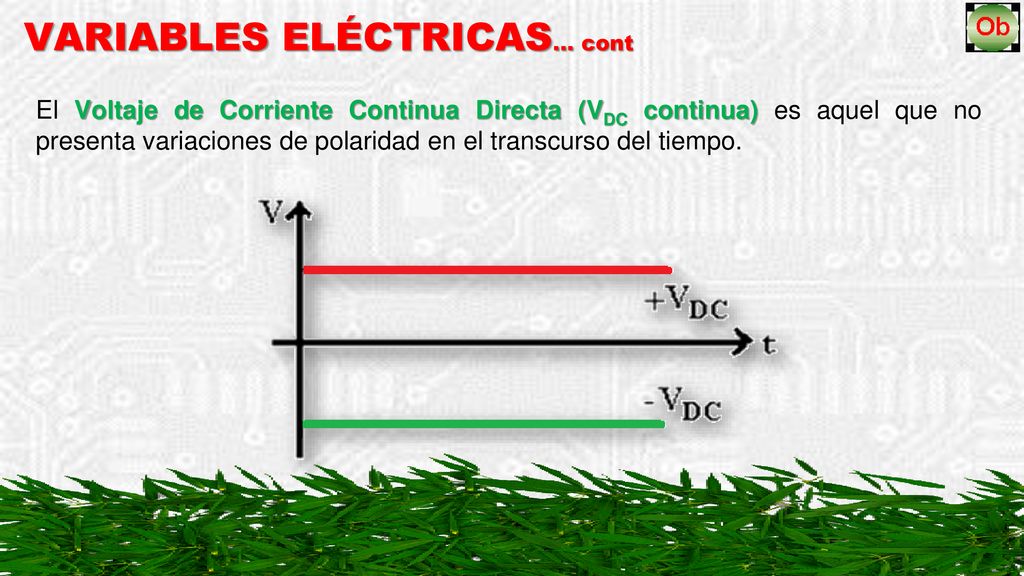

El Voltaje de Corriente Continua Directa (VDC continua) es aquel que no presenta variaciones de polaridad en el transcurso del tiempo.

11 VARIABLES ELÉCTRICAS… cont

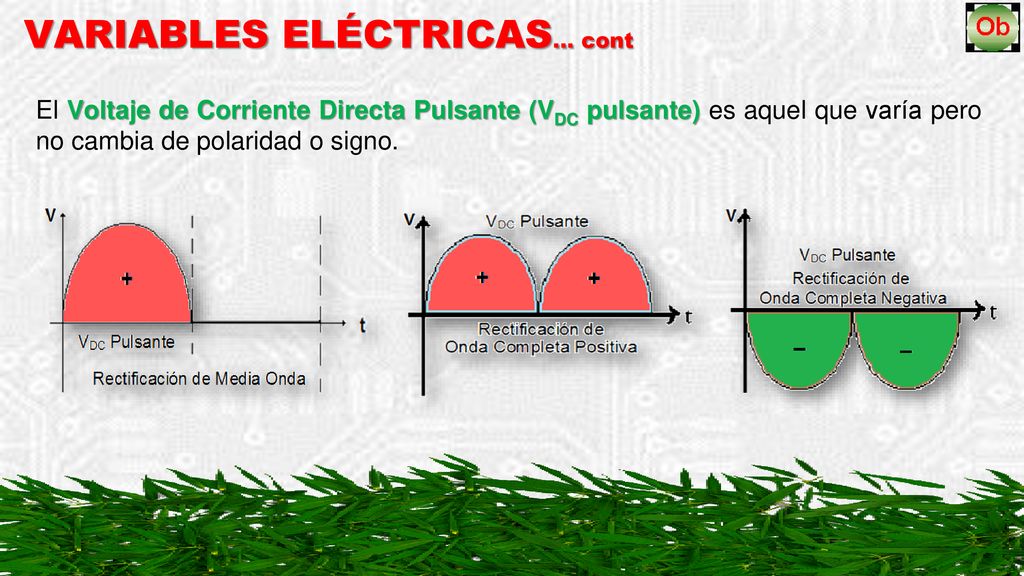

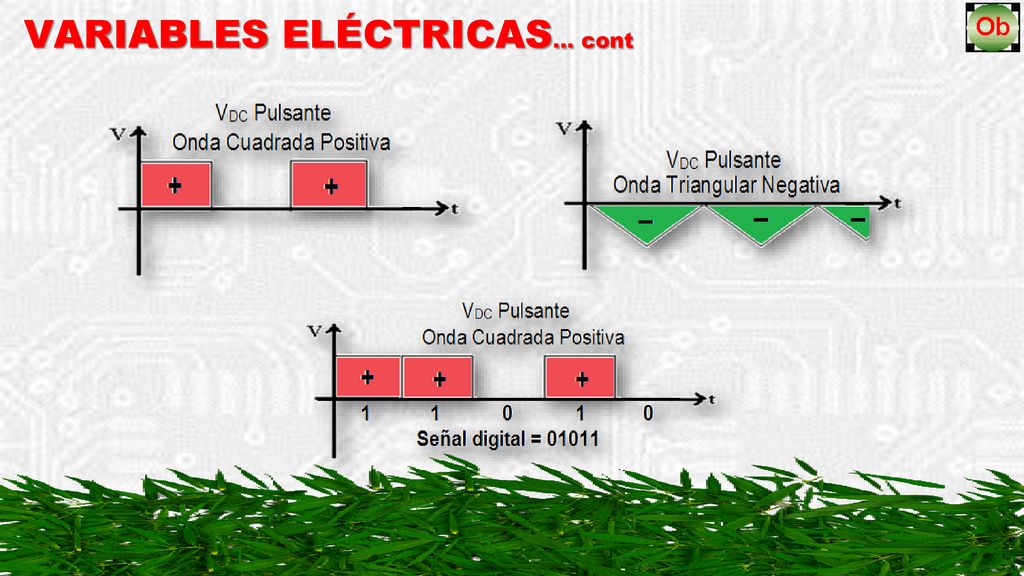

El Voltaje de Corriente Directa Pulsante (VDC pulsante) es aquel que varía pero no cambia de polaridad o signo.

12 VARIABLES ELÉCTRICAS… cont

13 VARIABLES ELÉCTRICAS… cont

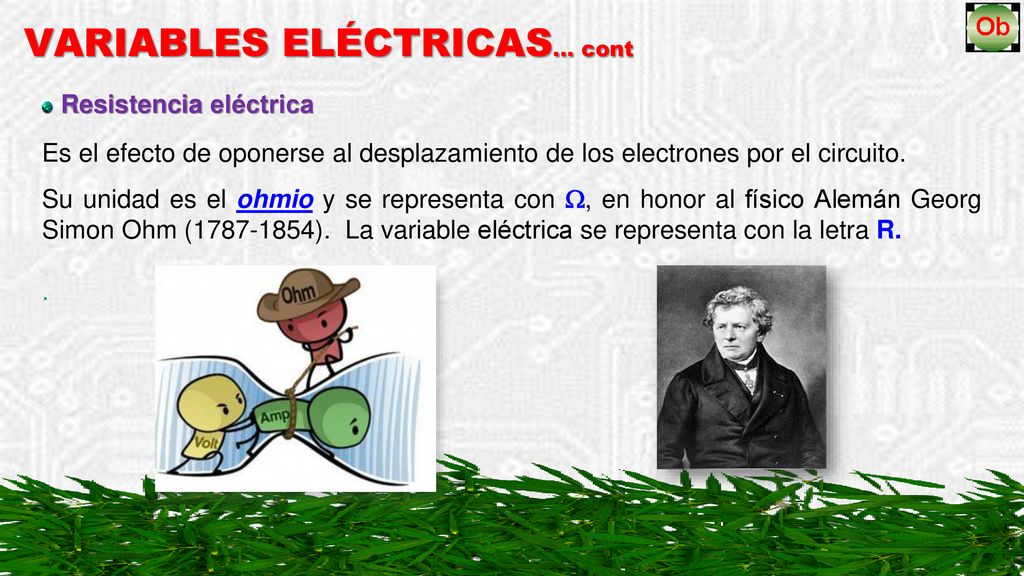

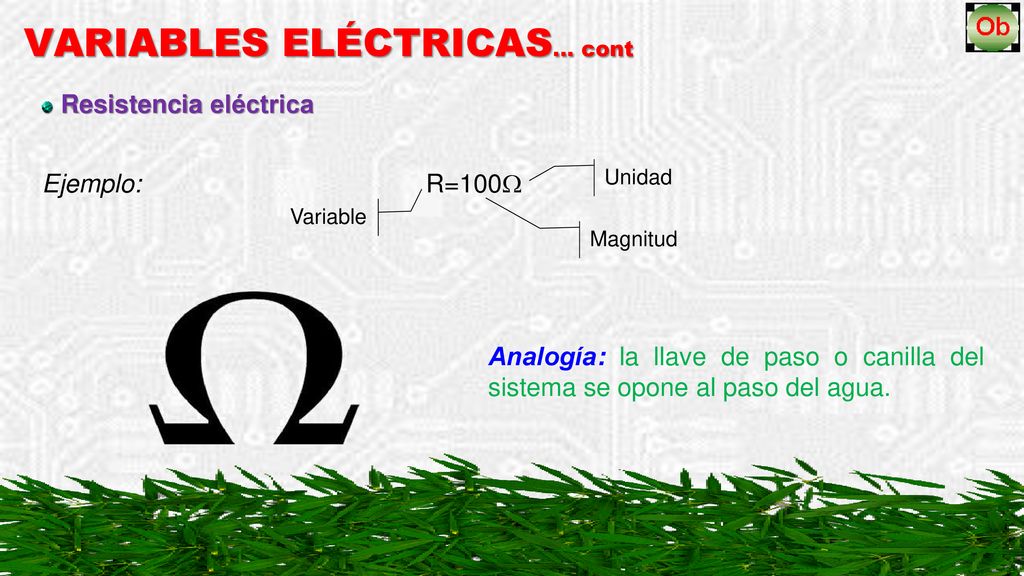

Resistencia eléctrica Es el efecto de oponerse al desplazamiento de los electrones por el circuito. Su unidad es el ohmio y se representa con , en honor al físico Alemán Georg Simon Ohm ( ). La variable eléctrica se representa con la letra R. .

14 Resistencia eléctrica Ejemplo: R=100
VARIABLES ELÉCTRICAS… cont Resistencia eléctrica Ejemplo: R=100  Unidad Variable Magnitud Analogía: la llave de paso o canilla del sistema se opone al paso del agua.

15 VARIABLES ELÉCTRICAS… cont

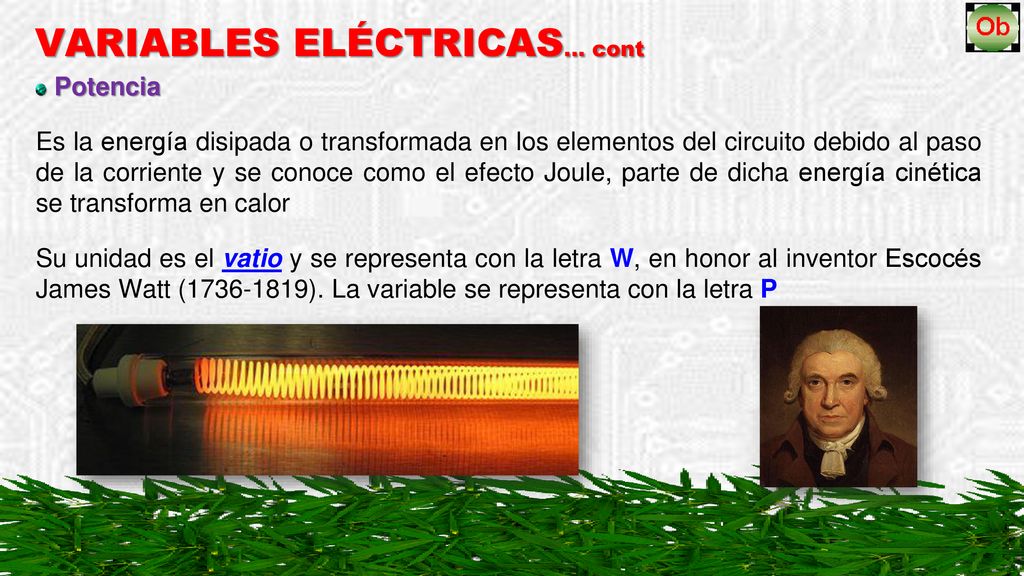

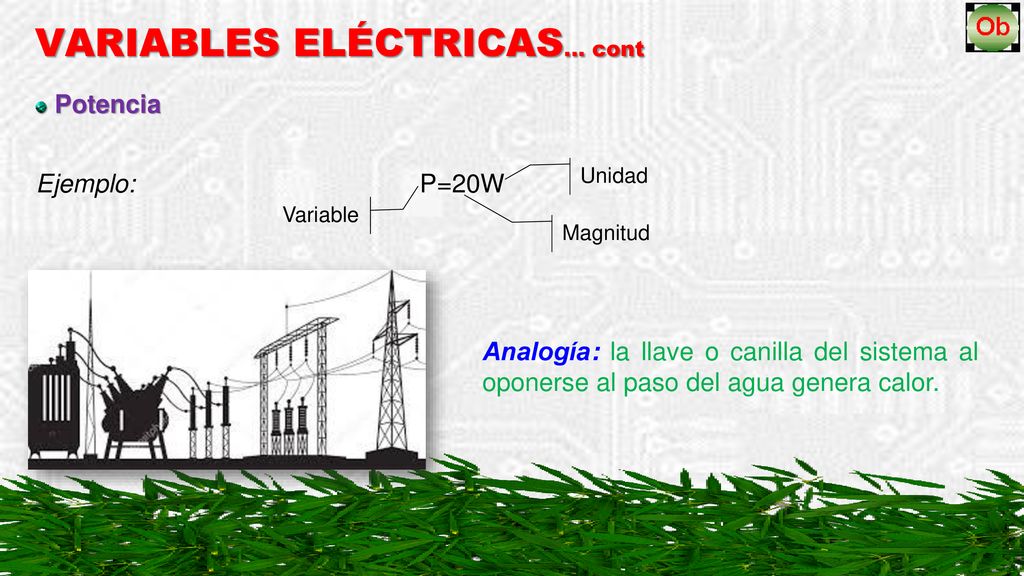

Potencia Es la energía disipada o transformada en los elementos del circuito debido al paso de la corriente y se conoce como el efecto Joule, parte de dicha energía cinética se transforma en calor Su unidad es el vatio y se representa con la letra W, en honor al inventor Escocés James Watt ( ). La variable se representa con la letra P

16 VARIABLES ELÉCTRICAS… cont
Potencia Ejemplo: P=20W  Unidad Variable Magnitud Analogía: la llave o canilla del sistema al oponerse al paso del agua genera calor.

17 VARIABLES ELÉCTRICAS… cont

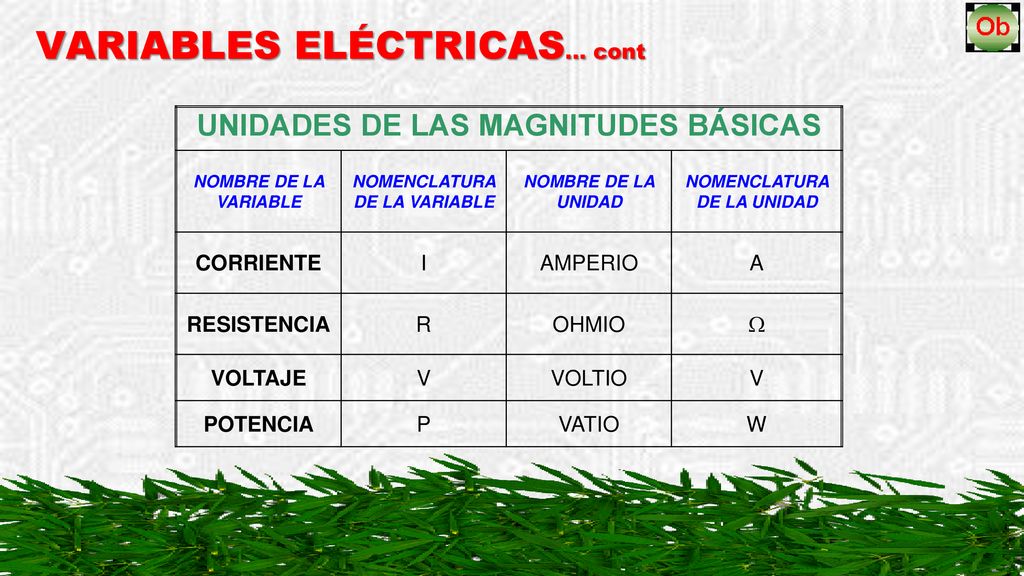

UNIDADES DE LAS MAGNITUDES BÁSICAS NOMBRE DE LA VARIABLE NOMENCLATURA DE LA VARIABLE NOMBRE DE LA UNIDAD NOMENCLATURA DE LA UNIDAD CORRIENTE I AMPERIO A RESISTENCIA R OHMIO  VOLTAJE V VOLTIO POTENCIA P VATIO W

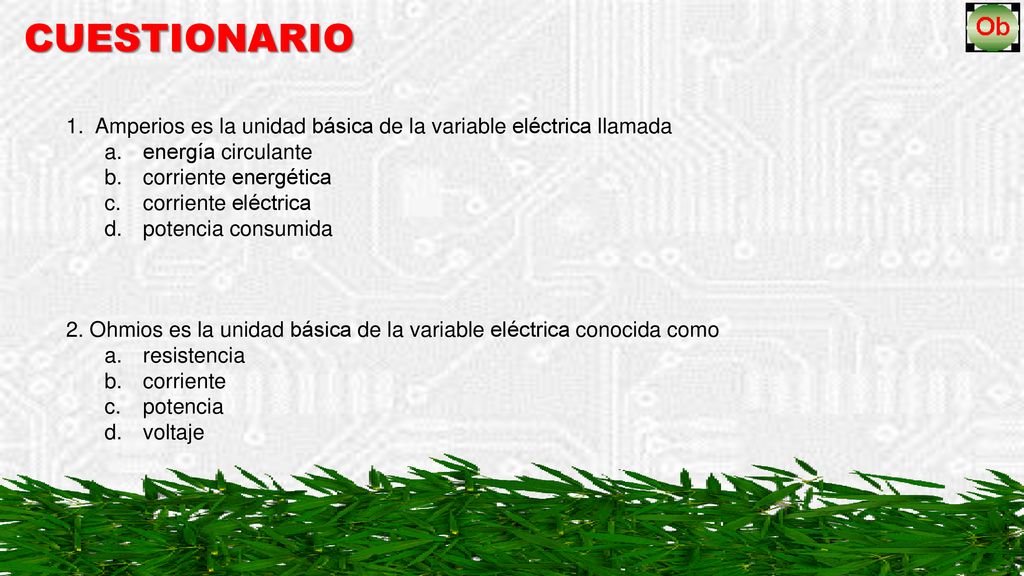

18 CUESTIONARIO Amperios es la unidad básica de la variable eléctrica llamada energía circulante corriente energética corriente eléctrica potencia consumida 2. Ohmios es la unidad básica de la variable eléctrica conocida como resistencia corriente potencia voltaje

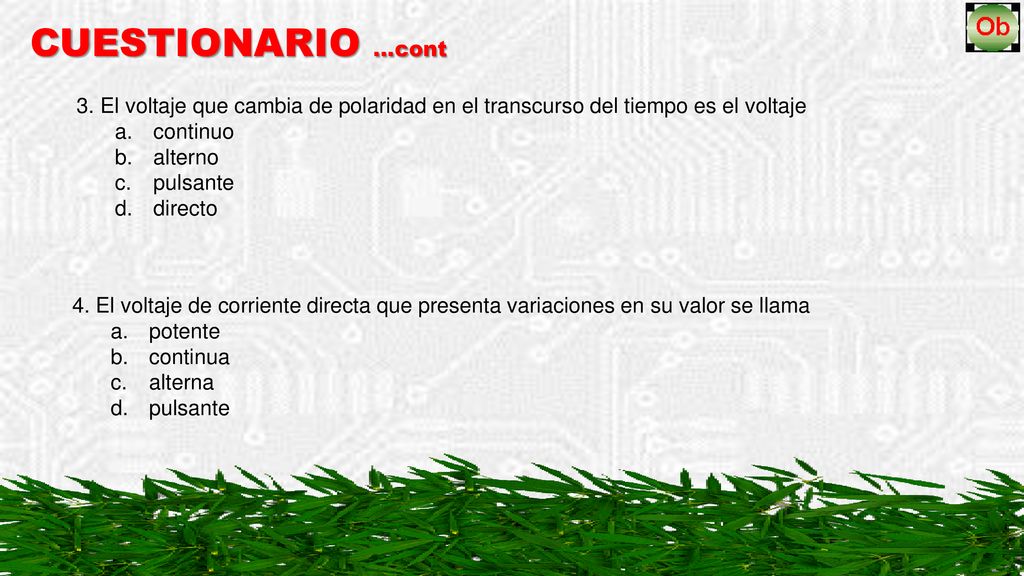

19 CUESTIONARIO …cont 3. El voltaje que cambia de polaridad en el transcurso del tiempo es el voltaje continuo alterno pulsante directo 4. El voltaje de corriente directa que presenta variaciones en su valor se llama potente continua alterna pulsante

20 GRACIAS
