1

2 LOS TEJIDOS

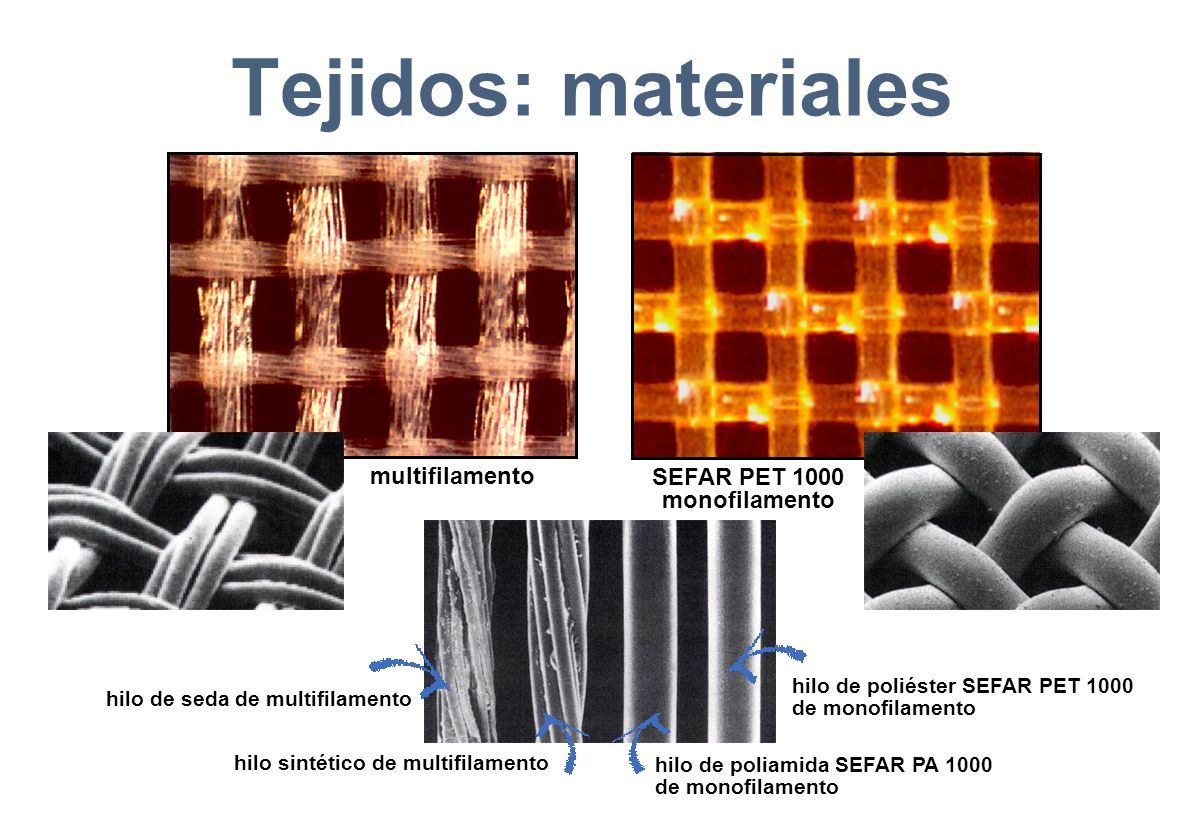

3 Tejidos: materiales multifilamento SEFAR PET 1000 monofilamento hilo de seda de multifilamento hilo sintético de multifilamento hilo de poliamida SEFAR PA 1000 de monofilamento hilo de poliéster SEFAR PET 1000 de monofilamento

4 Tejidos calandrados Apoyo: puntosApoyo: superficies El tejido calandrado SEFAR PET 1000 OSC, al ser más delgado, imprime con menor depósito de tinta El lado calandrado del tejido tiene superficies y no puntos de apoyo, en consecuencia permite un depósito de tinta menor.

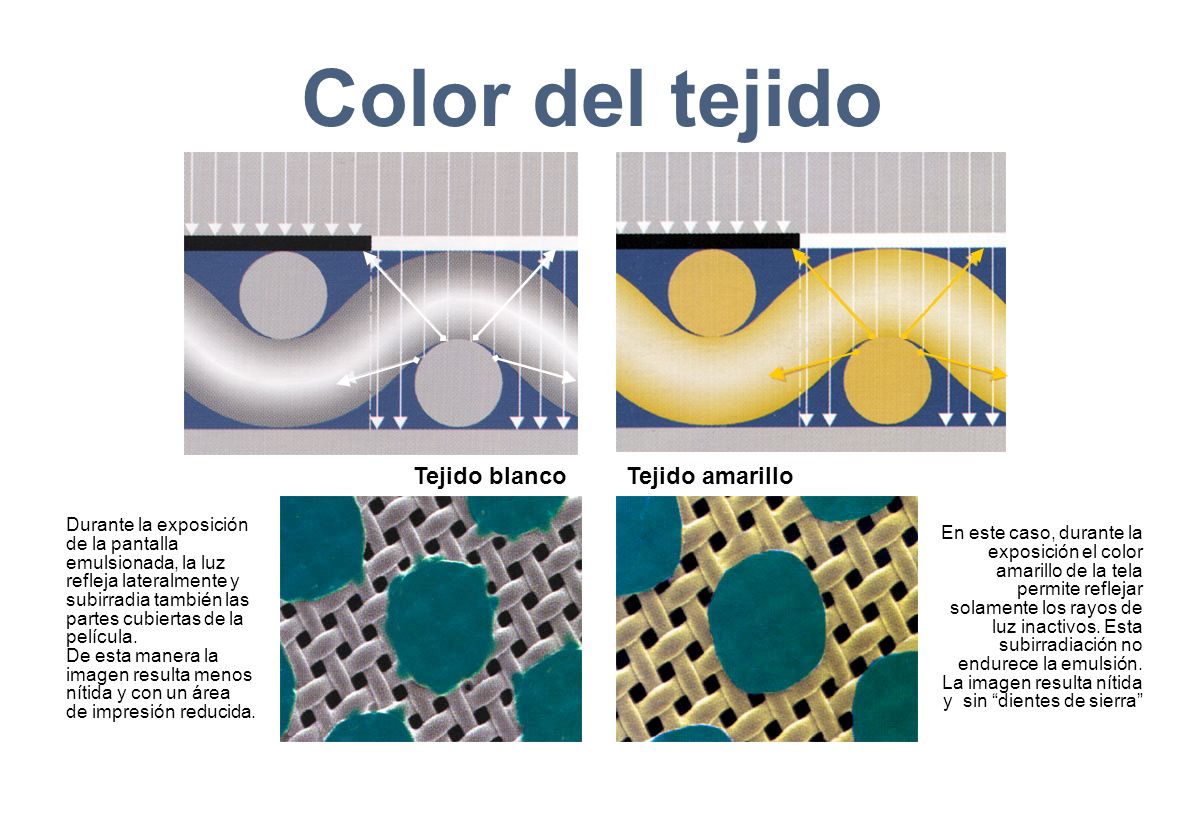

5 Tejido blancoTejido amarillo Durante la exposición de la pantalla emulsionada, la luz refleja lateralmente y subirradia también las partes cubiertas de la película. De esta manera la imagen resulta menos nítida y con un área de impresión reducida. En este caso, durante la exposición el color amarillo de la tela permite reflejar solamente los rayos de luz inactivos. Esta subirradiación no endurece la emulsión. La imagen resulta nítida y sin “dientes de sierra” Color del tejido

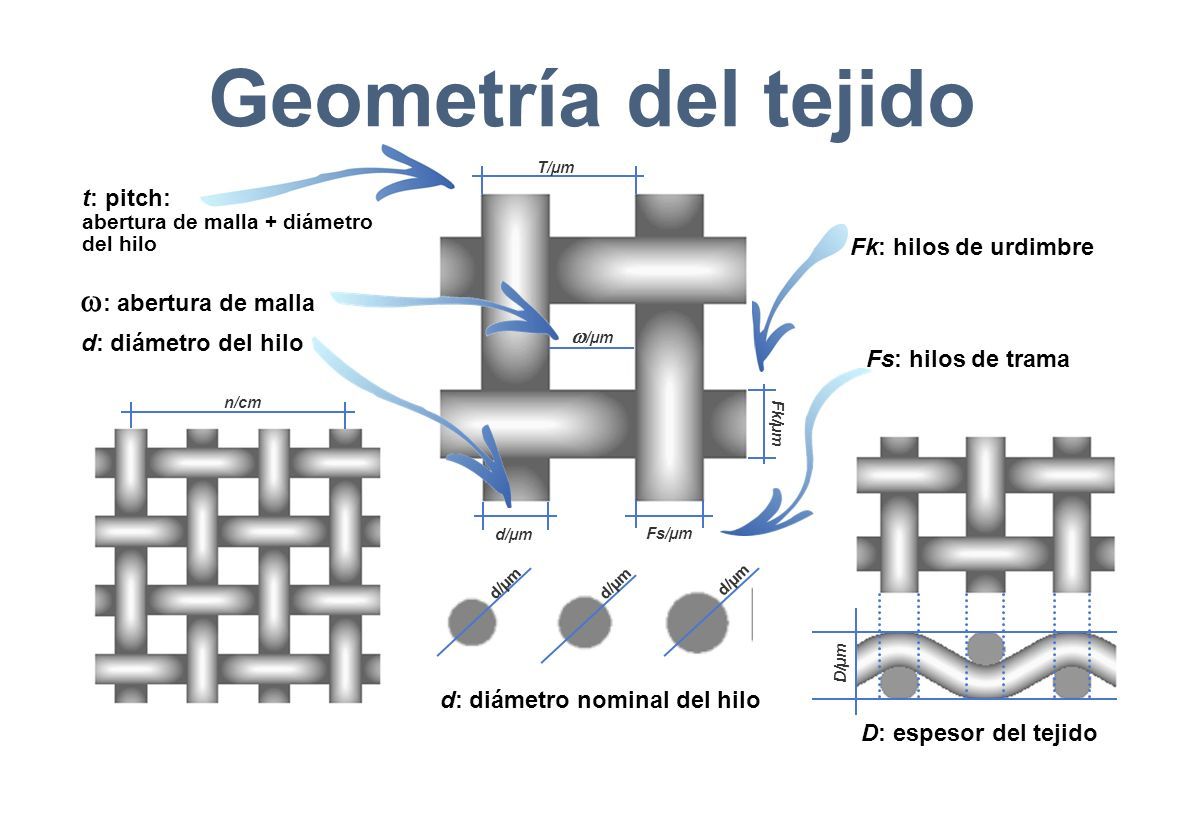

6 d/µm t: pitch: abertura de malla + diámetro del hilo  : abertura de malla d: diámetro del hilo Fk: hilos de urdimbre Fs: hilos de trama n/cm T/µm  /µm Fk/µm d/µm Fs/µm D/µm d: diámetro nominal del hilo D: espesor del tejido Geometría del tejido

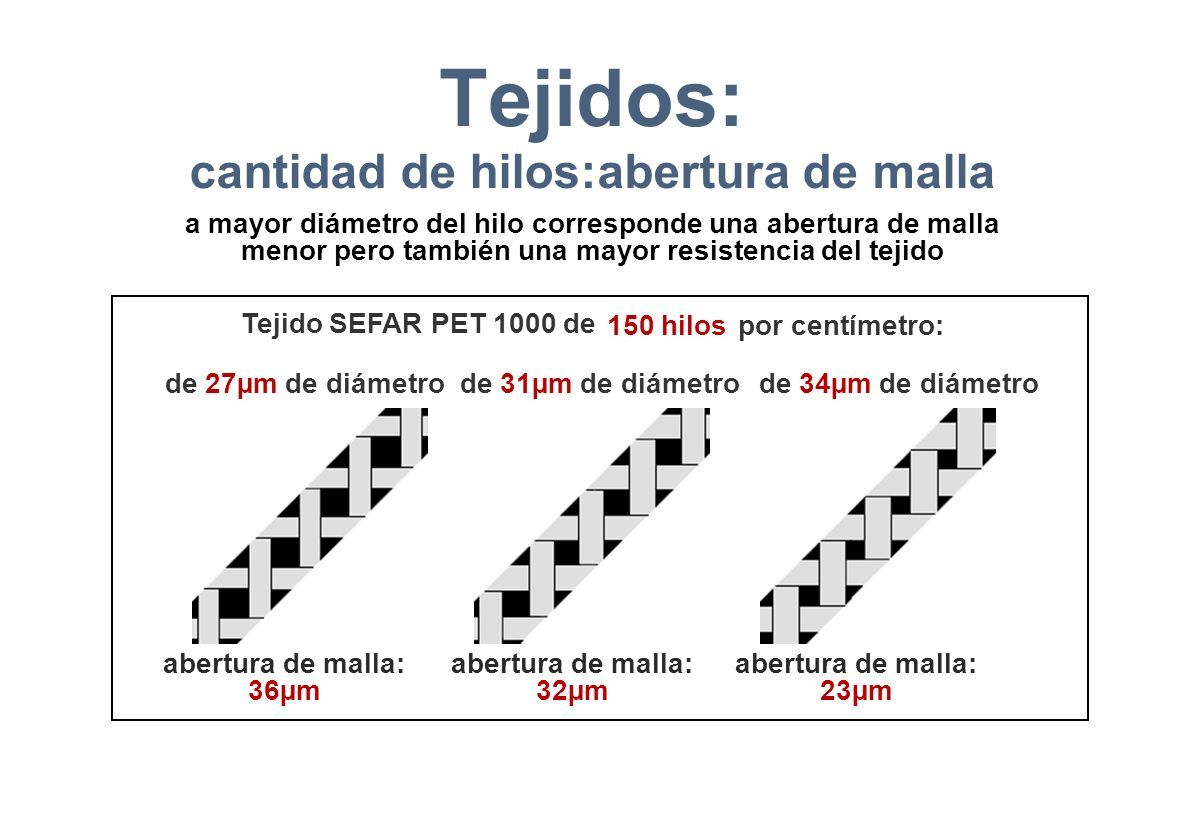

7 cantidad de hilos:abertura de malla a mayor diámetro del hilo corresponde una abertura de malla menor pero también una mayor resistencia del tejido Tejido SEFAR PET 1000 de de 27µm de diámetrode 31µm de diámetrode 34µm de diámetro abertura de malla: 36µm abertura de malla: 32µm abertura de malla: 23µm 150 hilos por centímetro: Tejidos:

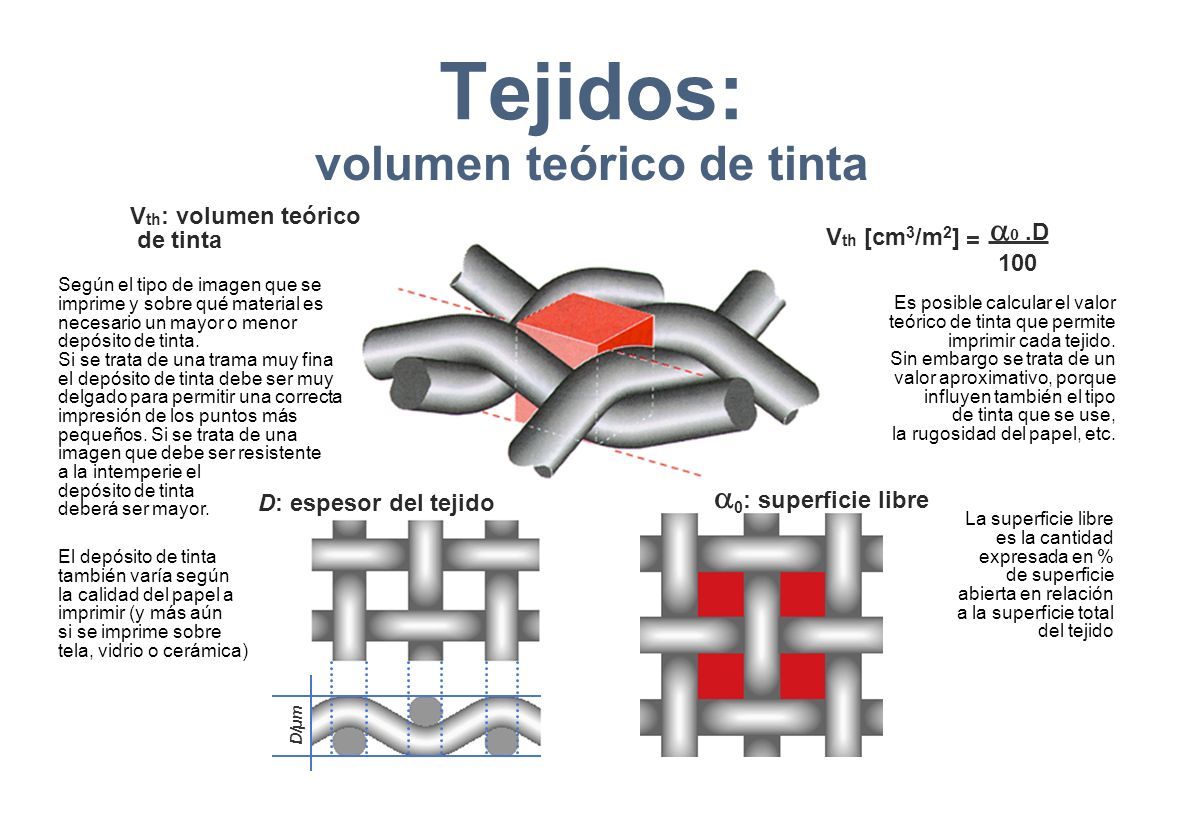

8 volumen teórico de tinta D/µm V th : volumen teórico de tinta D: espesor del tejido  0 : superficie libre Según el tipo de imagen que se imprime y sobre qué material es necesario un mayor o menor depósito de tinta. Si se trata de una trama muy fina el depósito de tinta debe ser muy delgado para permitir una correcta impresión de los puntos más pequeños. Si se trata de una imagen que debe ser resistente a la intemperie el depósito de tinta deberá ser mayor. Es posible calcular el valor teórico de tinta que permite imprimir cada tejido. Sin embargo se trata de un valor aproximativo, porque influyen también el tipo de tinta que se use, la rugosidad del papel, etc. La superficie libre es la cantidad expresada en % de superficie abierta en relación a la superficie total del tejido El depósito de tinta también varía según la calidad del papel a imprimir (y más aún si se imprime sobre tela, vidrio o cerámica) Tejidos: V th [cm 3 /m 2 ] = 100  .D

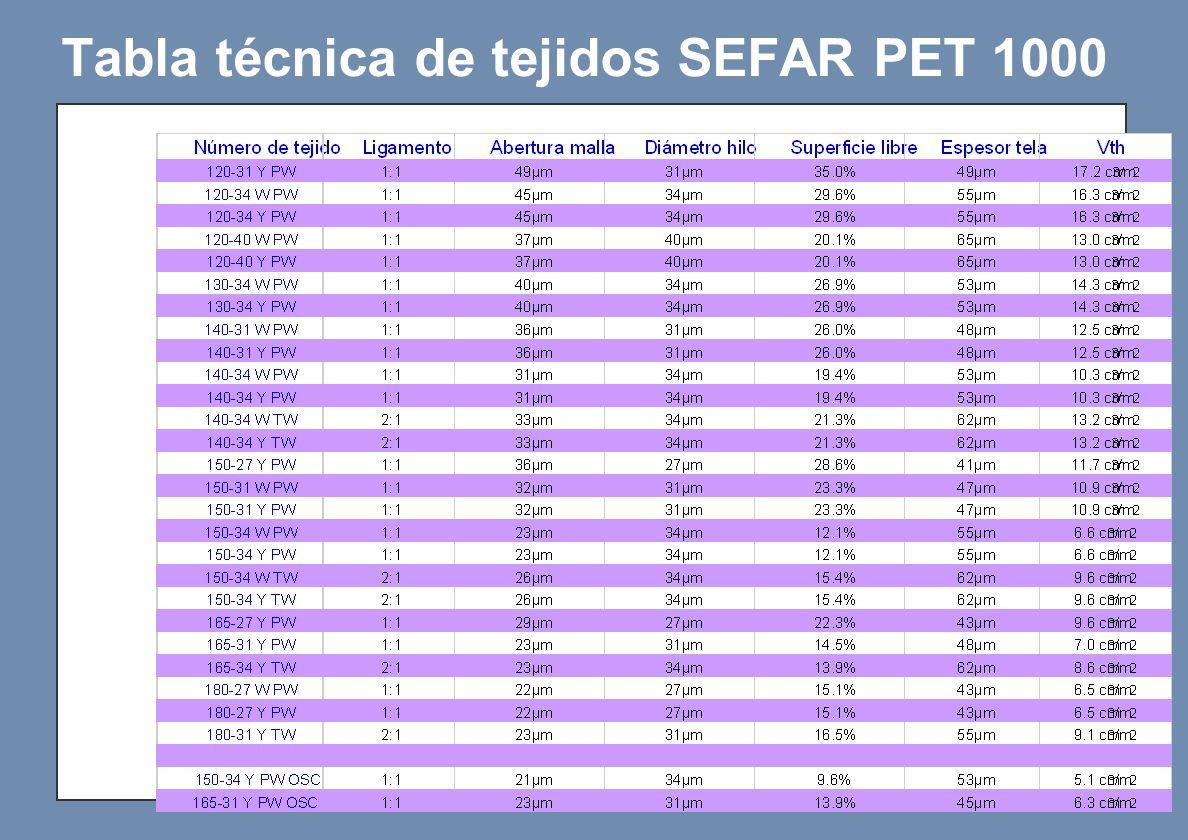

9 Tabla técnica de tejidos SEFAR PET 1000

10
