Primeras Jornadas Internacionales sobre Bombas Manuales y de Ariete

Presentación del tema: "Primeras Jornadas Internacionales sobre Bombas Manuales y de Ariete"— Transcripción de la presentación:

1 Primeras Jornadas Internacionales sobre Bombas Manuales y de Ariete
Smart Water Solutions Experiencias en Centro América y Africa con tecnologias de agua, innovativas & de bajo costo Henk Holtslag Madrid Nov Primeras Jornadas Internacionales sobre Bombas Manuales y de Ariete 1

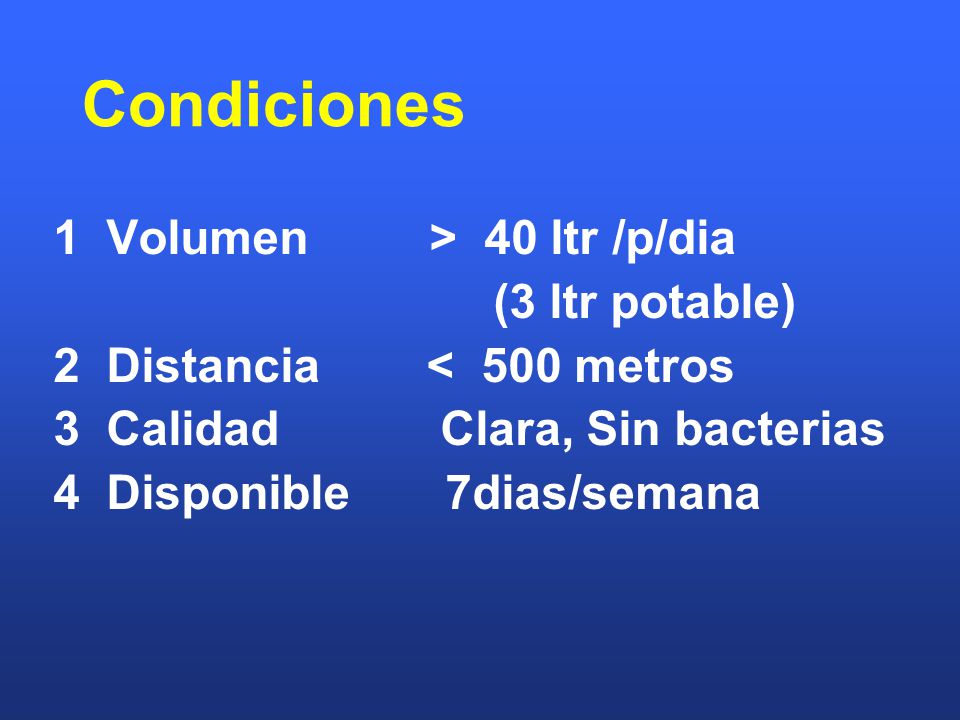

2 Condiciones 1 Volumen > 40 ltr /p/dia (3 ltr potable)
2 Distancia < 500 metros 3 Calidad Clara, Sin bacterias 4 Disponible dias/semana

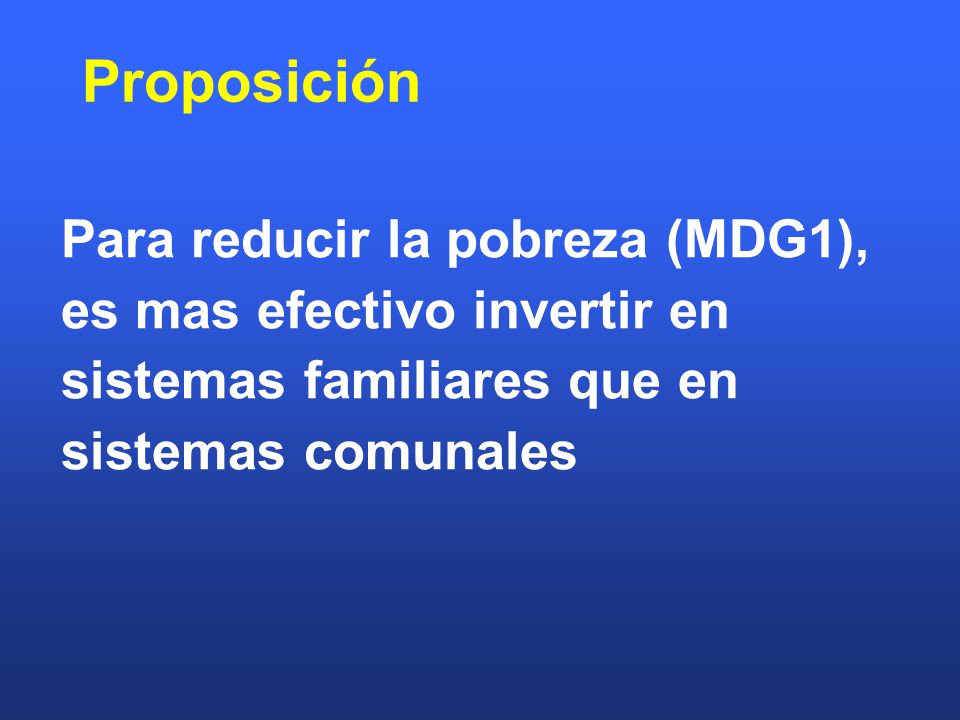

3 Proposición Para reducir la pobreza (MDG1),
es mas efectivo invertir en sistemas familiares que en sistemas comunales

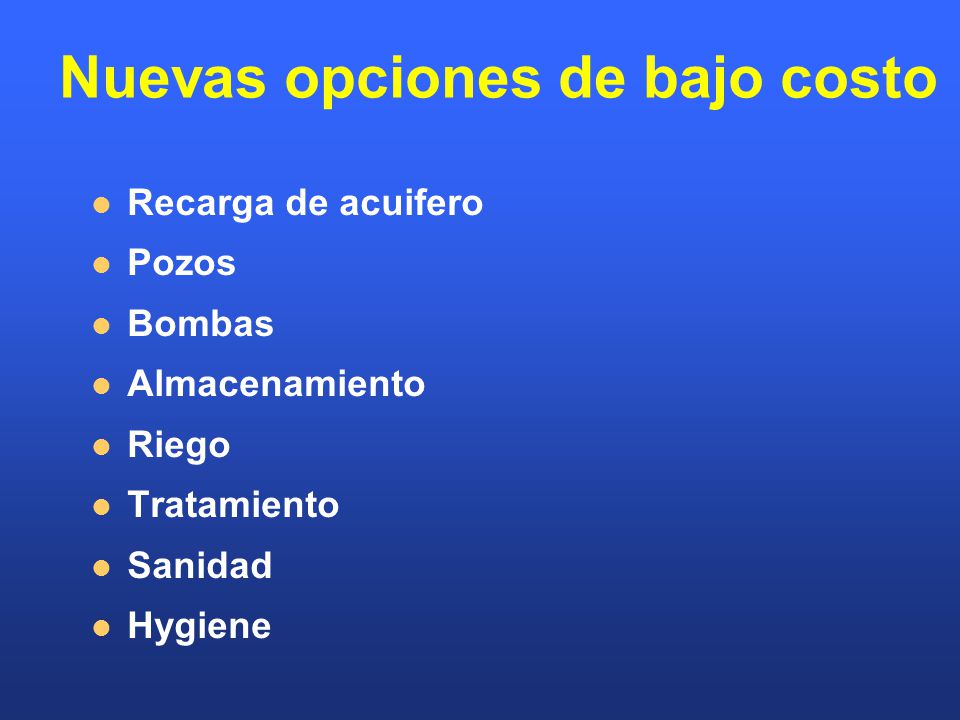

4 Nuevas opciones de bajo costo
Recarga de acuifero Pozos Bombas Almacenamiento Riego Tratamiento Sanidad Hygiene

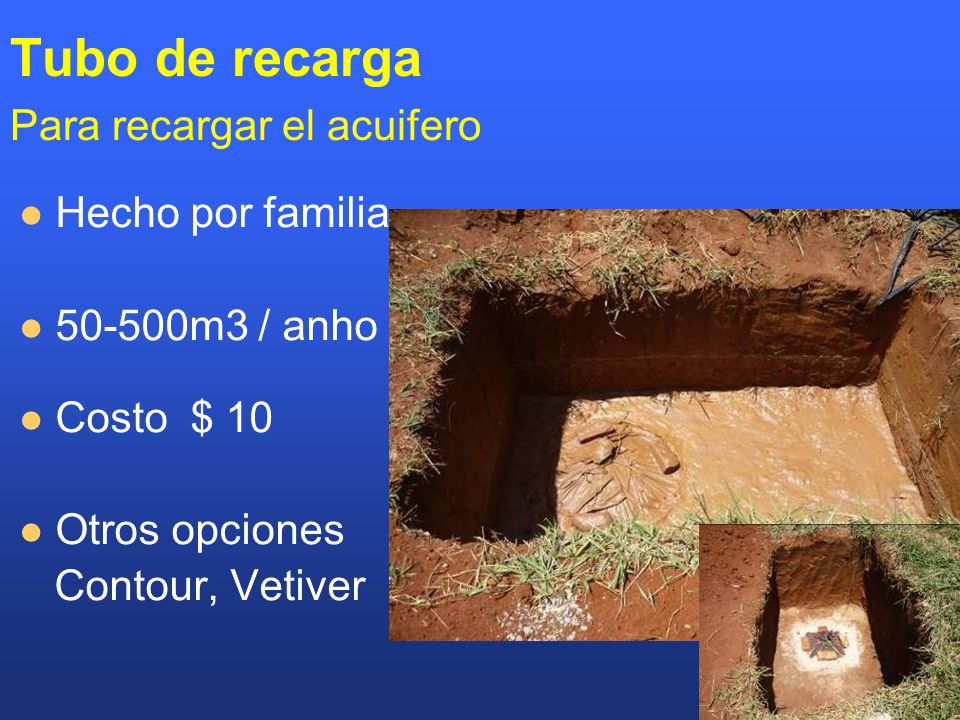

5 Tubo de recarga Para recargar el acuifero
Hecho por familia 50-500m3 / anho Costo $ 10 Otros opciones Contour, Vetiver

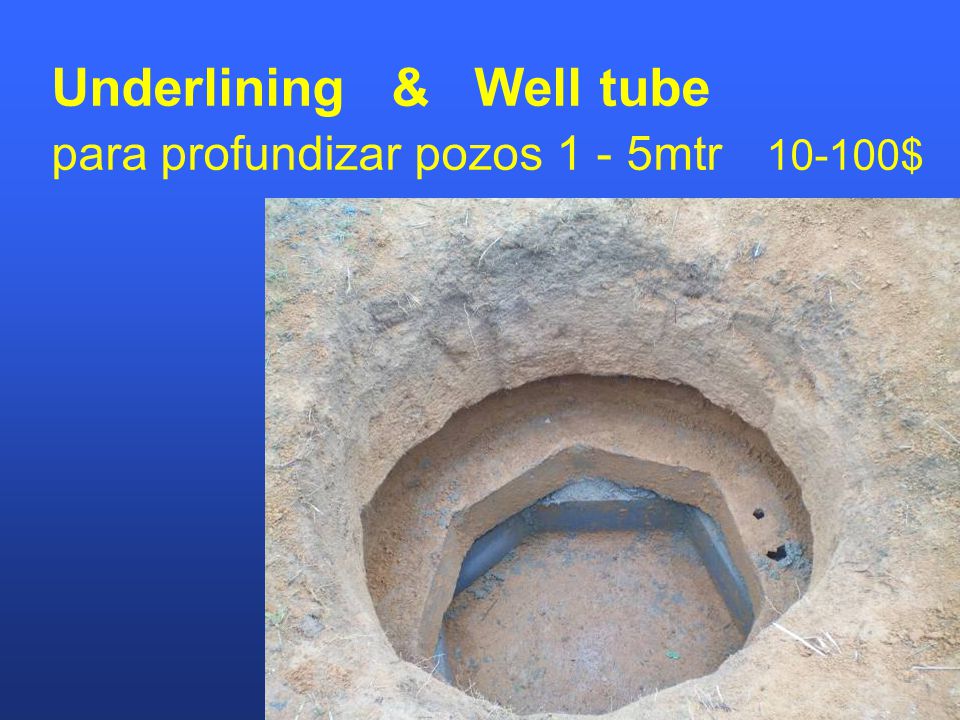

6 Underlining & Well tube para profundizar pozos 1 - 5mtr 10-100$

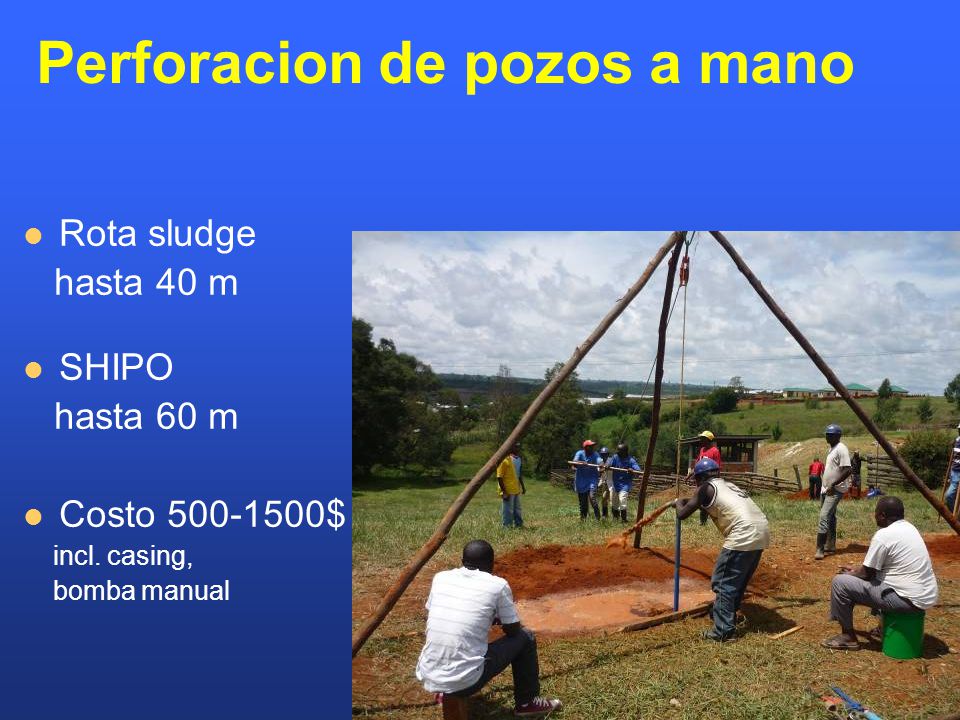

7 Perforacion de pozos a mano
Rota sludge hasta 40 m SHIPO hasta 60 m Costo $ incl. casing, bomba manual

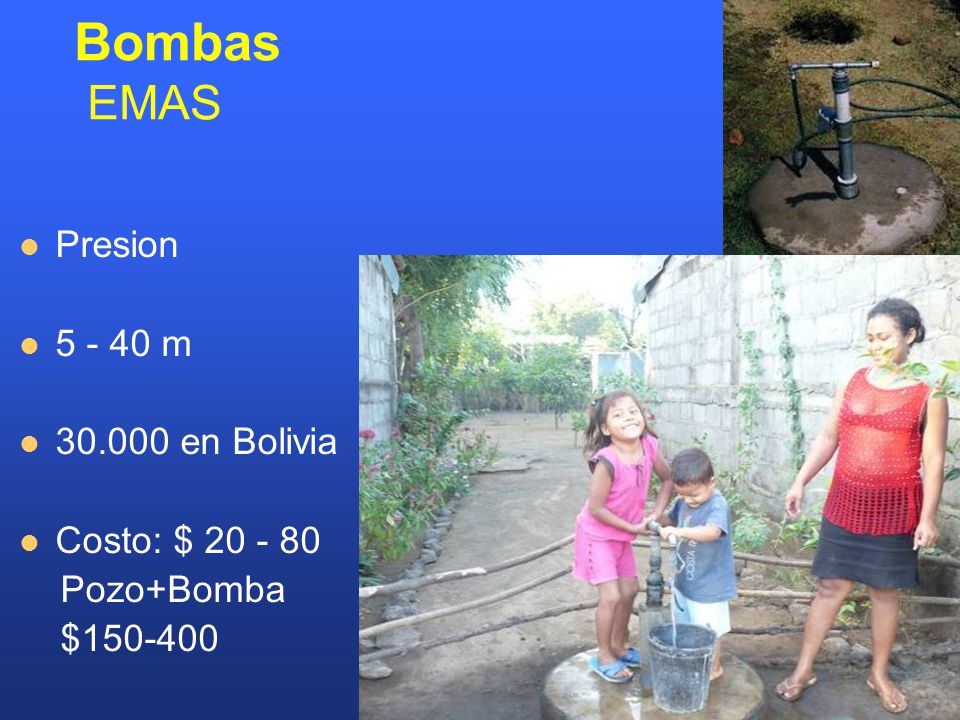

8 Bombas EMAS Presion 5 - 40 m 30.000 en Bolivia Costo: $ 20 - 80
Pozo+Bomba $

9 Ariete AIDFI Philippines Elevacion 200 m

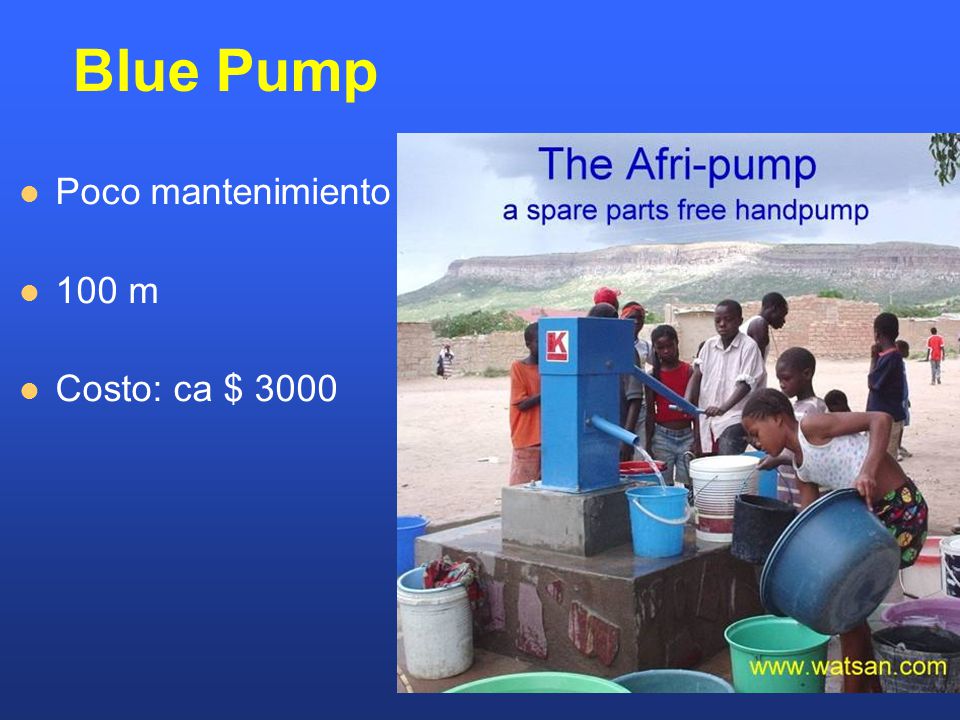

10 Blue Pump Poco mantenimiento 100 m Costo: ca $ 3000

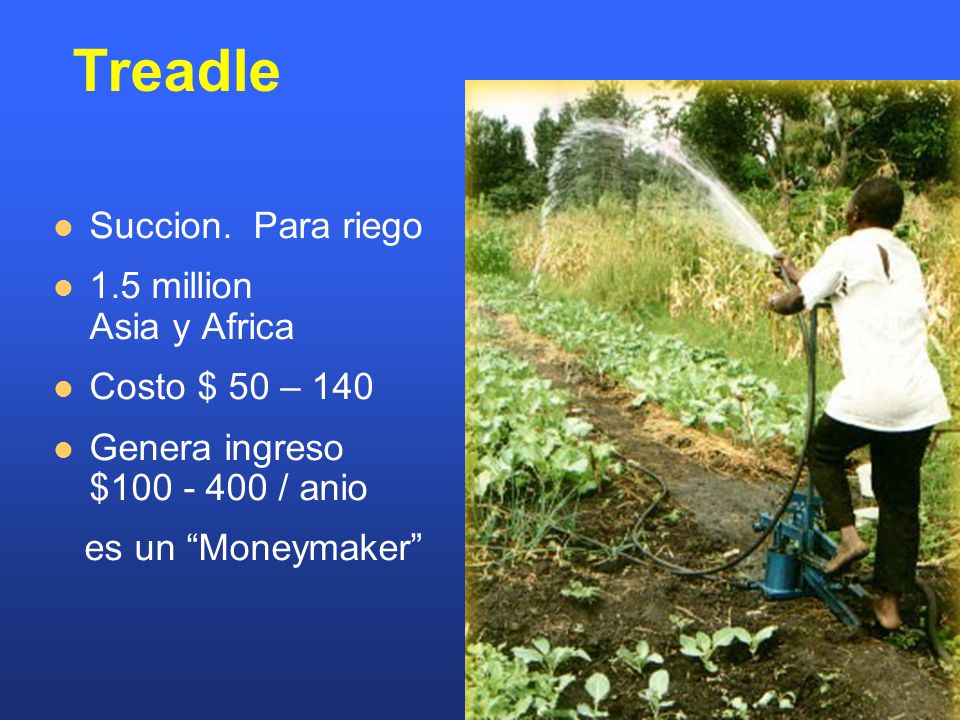

11 Treadle Succion. Para riego 1.5 million Asia y Africa Costo $ 50 – 140
Genera ingreso $ / anio es un “Moneymaker”

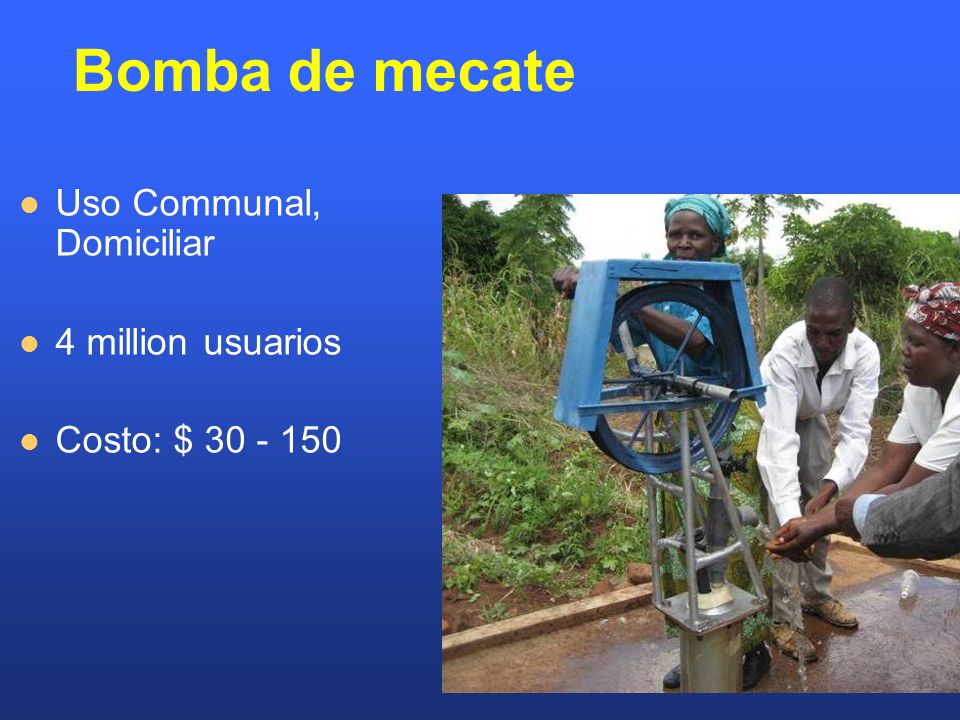

12 Bomba de mecate Uso Communal, Domiciliar 4 million usuarios
Costo: $

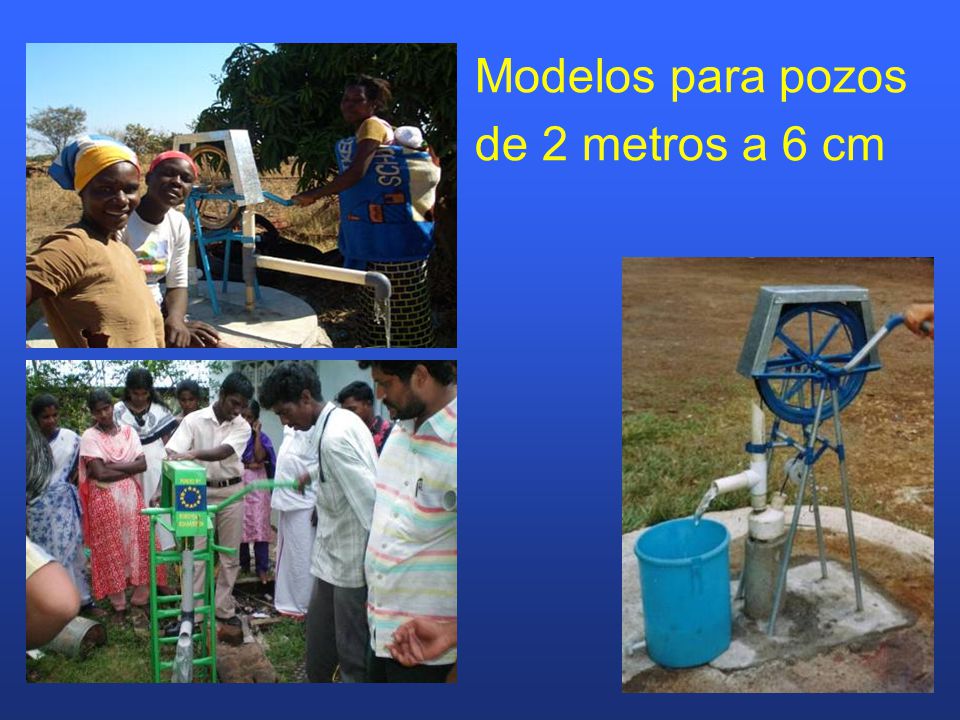

13 Modelos para pozos de 2 metros a 6 cm

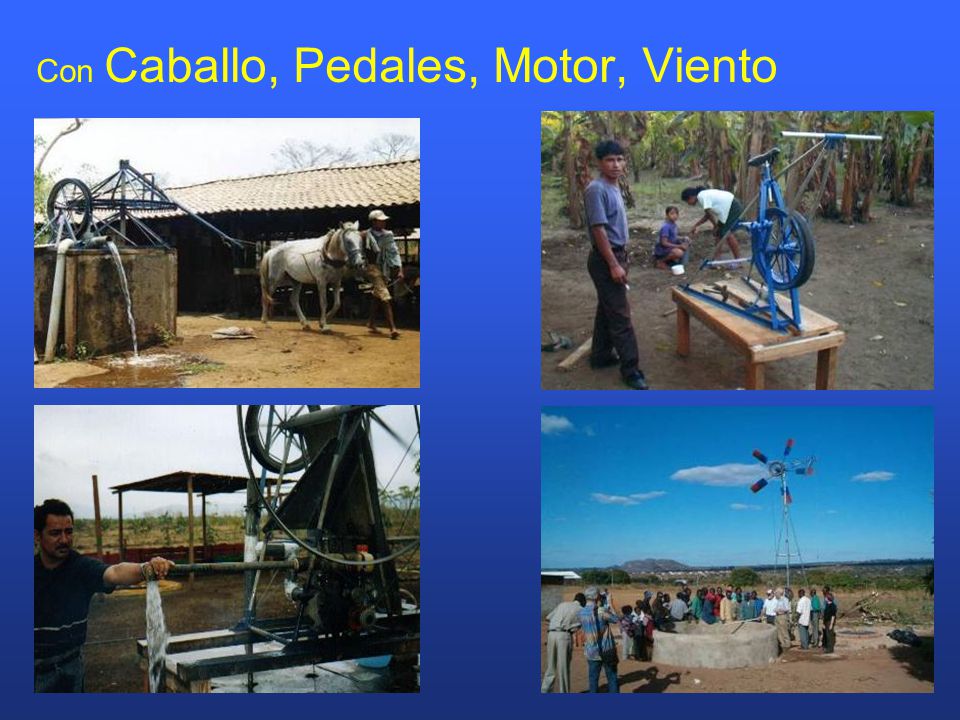

14 Con Caballo, Pedales, Motor, Viento

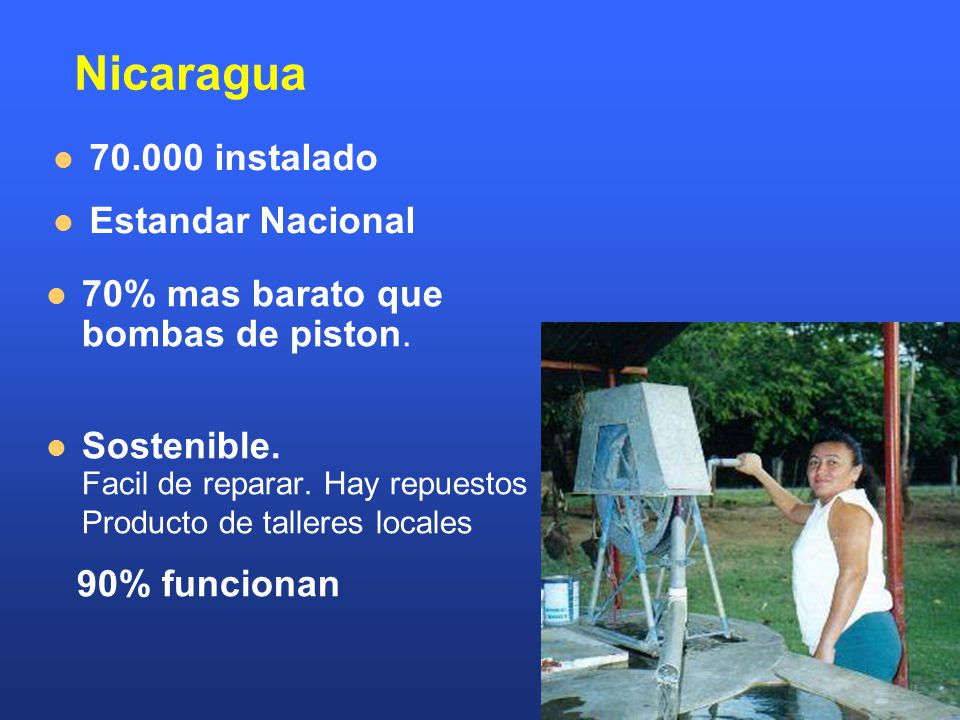

15 Nicaragua 70.000 instalado Estandar Nacional
70% mas barato que bombas de piston. Sostenible Facil de reparar. Hay repuestos Producto de talleres locales 90% funcionan

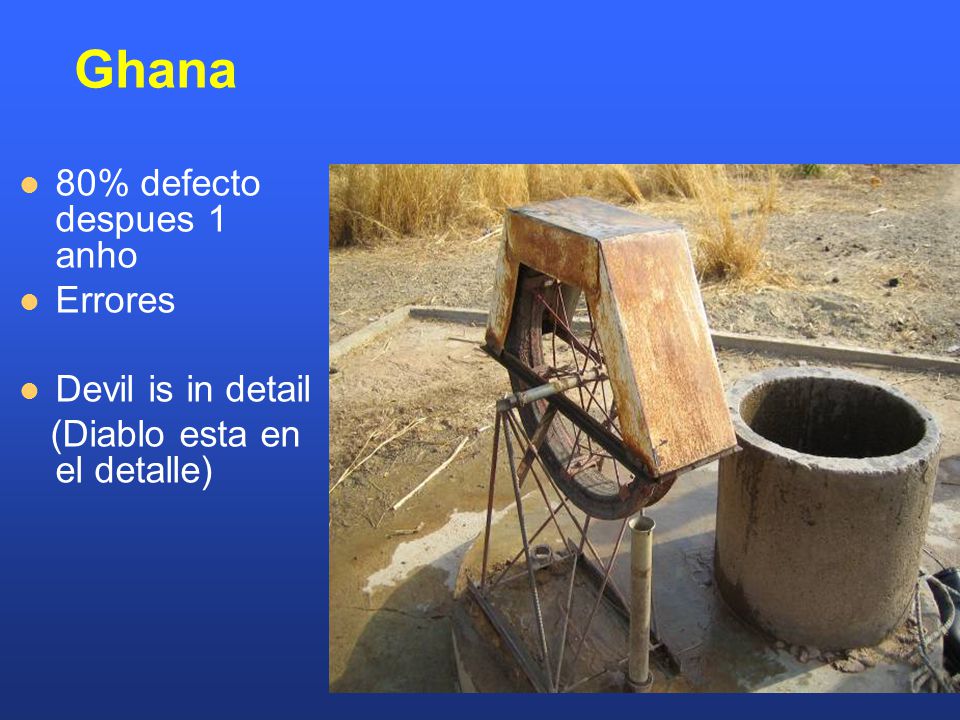

16 Ghana 80% defecto despues 1 anho Errores Devil is in detail
(Diablo esta en el detalle)

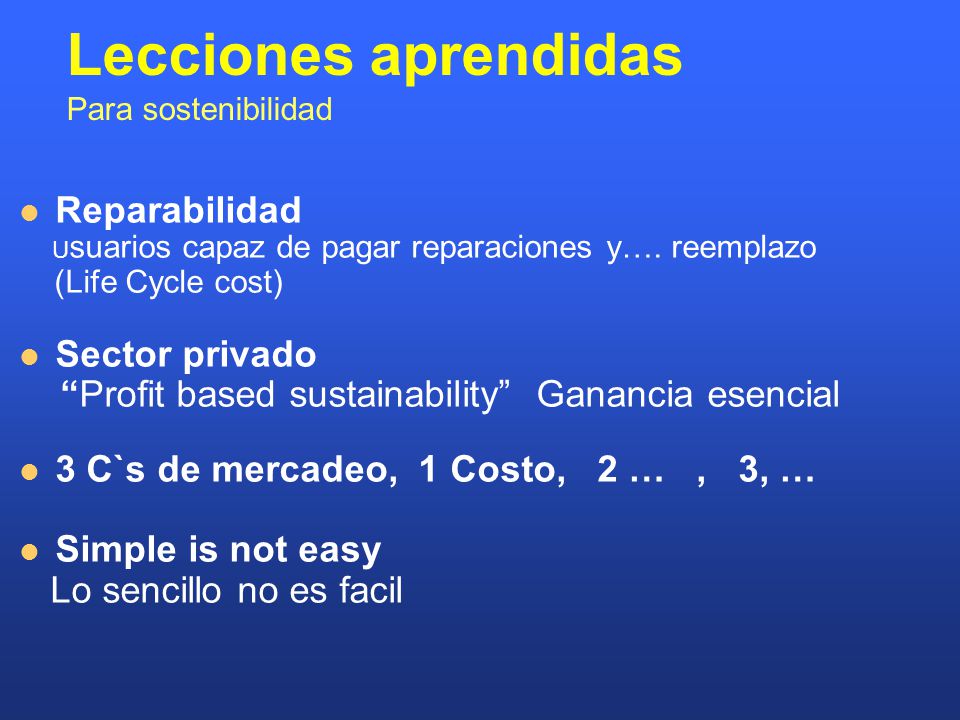

17 Lecciones aprendidas Para sostenibilidad
Reparabilidad Usuarios capaz de pagar reparaciones y…. reemplazo (Life Cycle cost) Sector privado “Profit based sustainability” Ganancia esencial 3 C`s de mercadeo, 1 Costo, 2 … , 3, … Simple is not easy Lo sencillo no es facil

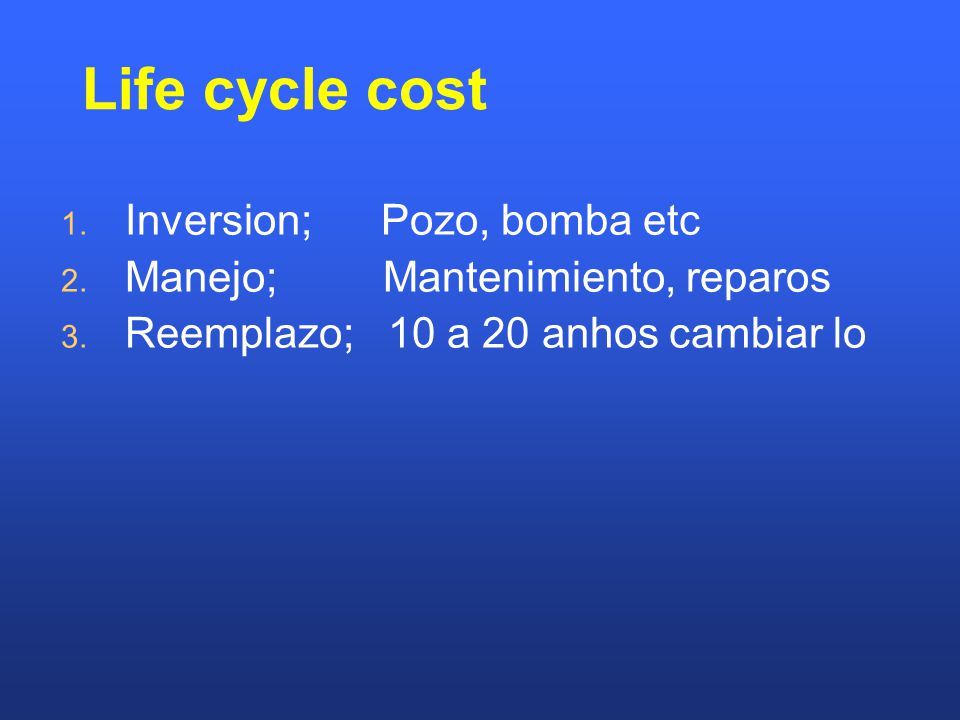

18 Life cycle cost Inversion; Pozo, bomba etc
Manejo; Mantenimiento, reparos Reemplazo; 10 a 20 anhos cambiar lo

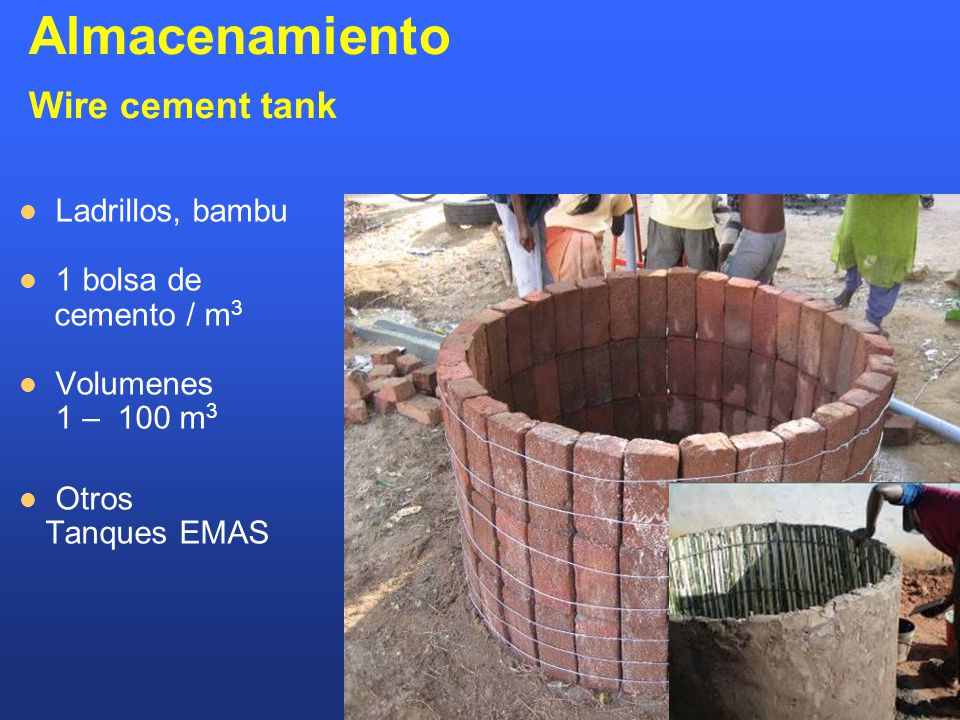

19 Almacenamiento Wire cement tank
Ladrillos, bambu 1 bolsa de cemento / m3 Volumenes 1 – 100 m3 Otros Tanques EMAS

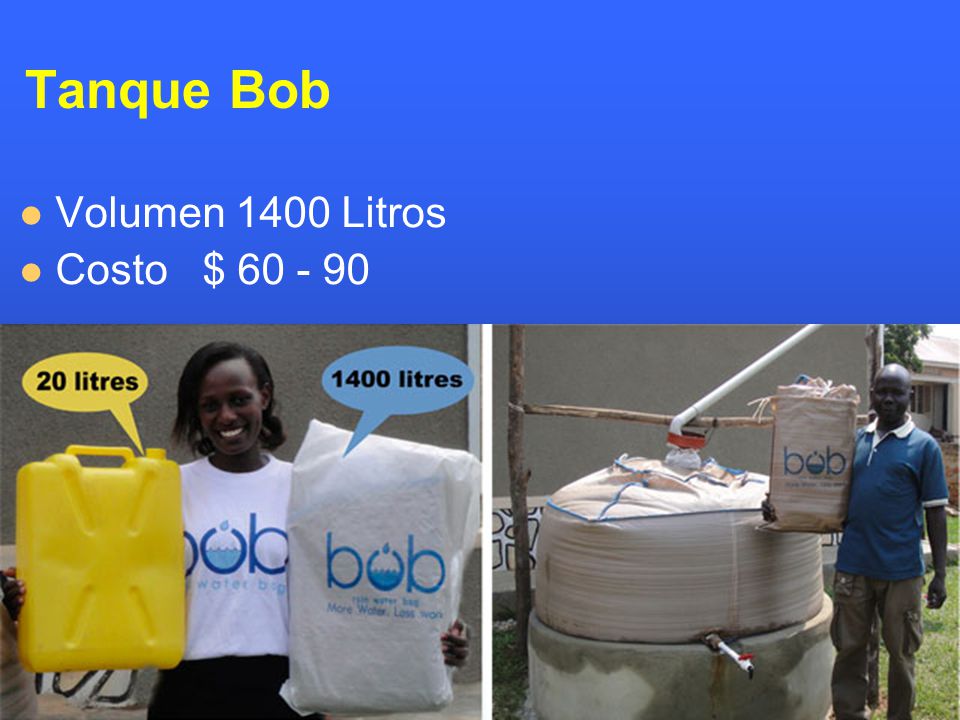

20 Tanque Bob Volumen 1400 Litros Costo $

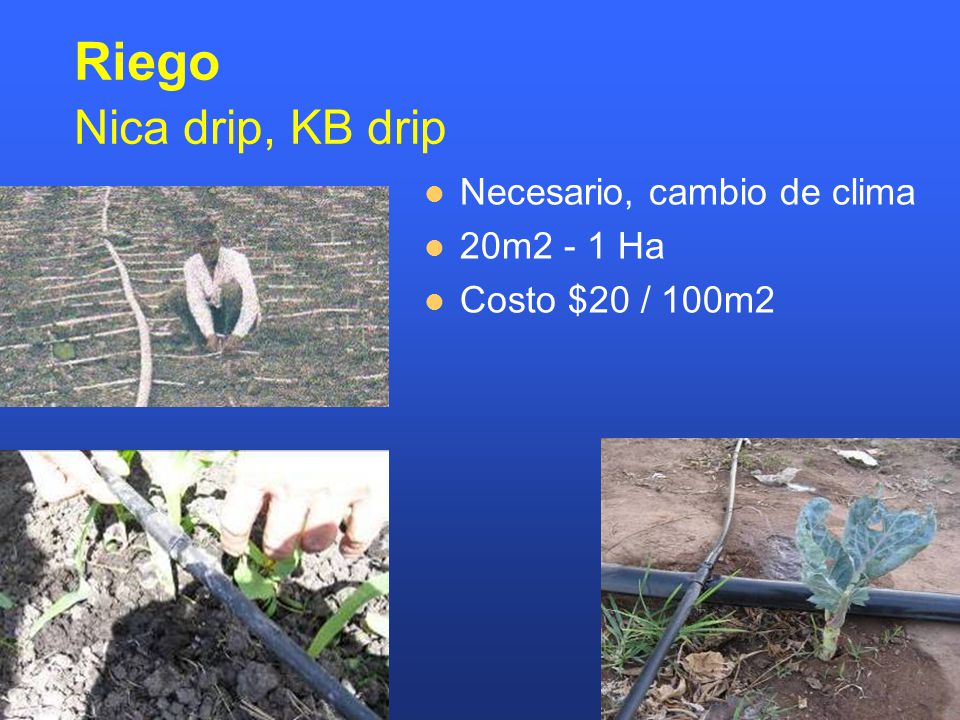

21 Riego Nica drip, KB drip Necesario, cambio de clima 20m2 - 1 Ha
Costo $20 / 100m2

22 KB drip Costo $20 / 100 m2

23

24 Self supply Riego + Uso domestico+ venta a 10 vecinos Paga credito de $ 500 $ en 6 meses

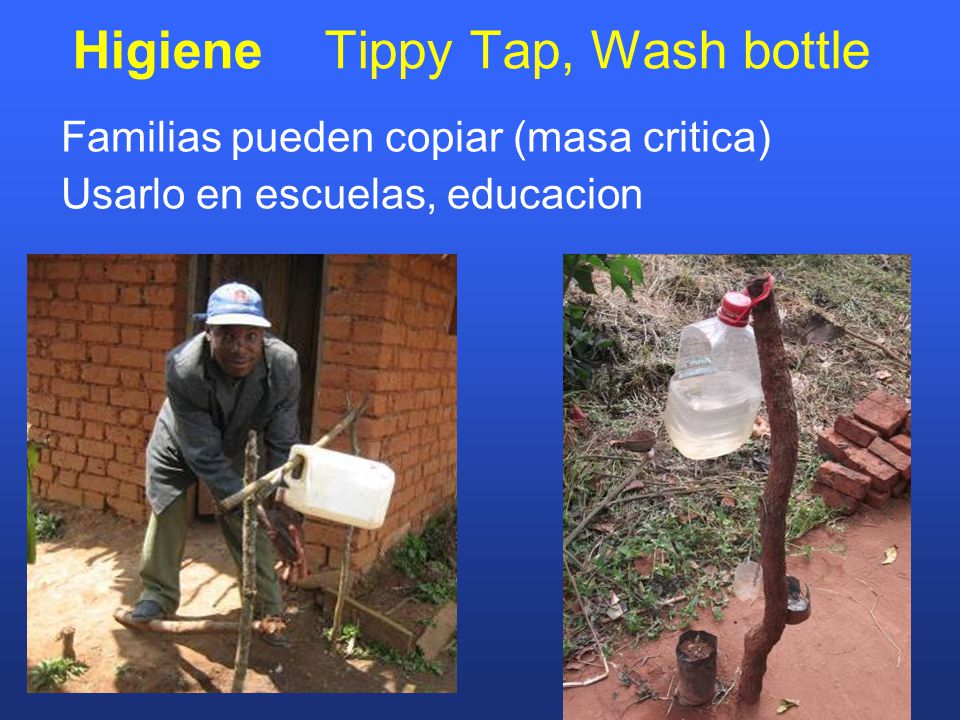

25 Higiene Tippy Tap, Wash bottle
Familias pueden copiar (masa critica) Usarlo en escuelas, educacion

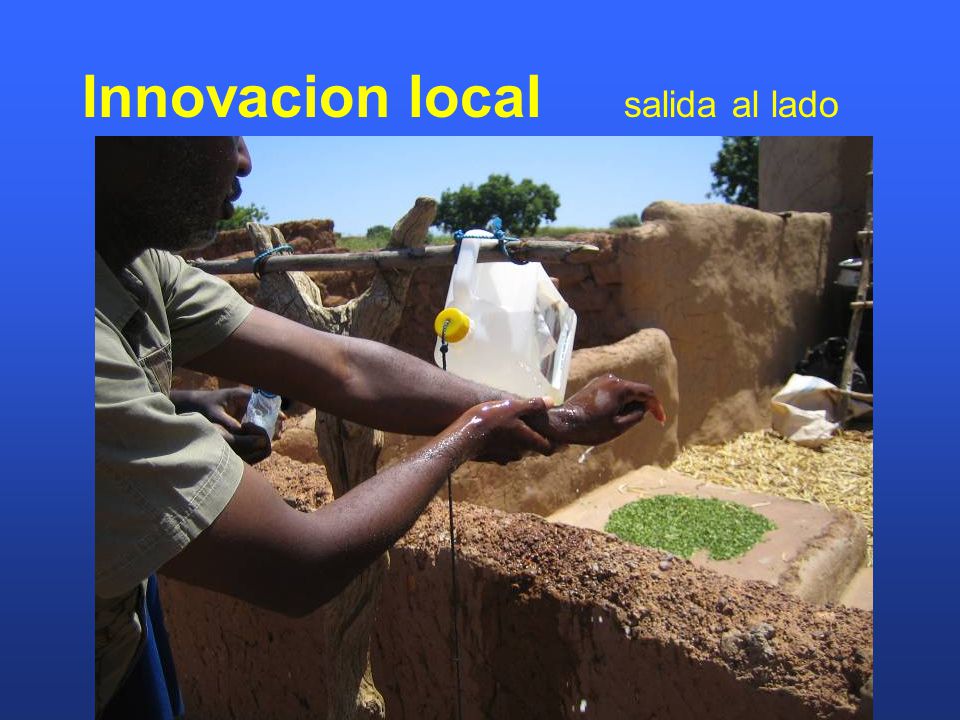

26 Innovacion local salida al lado

27 Sanidad Usar orina Orina = Dinero Mucho fosfato 5 x mas que heces
Orina del familia cubre fosfato Costo; 1/2 bolsa de cemento

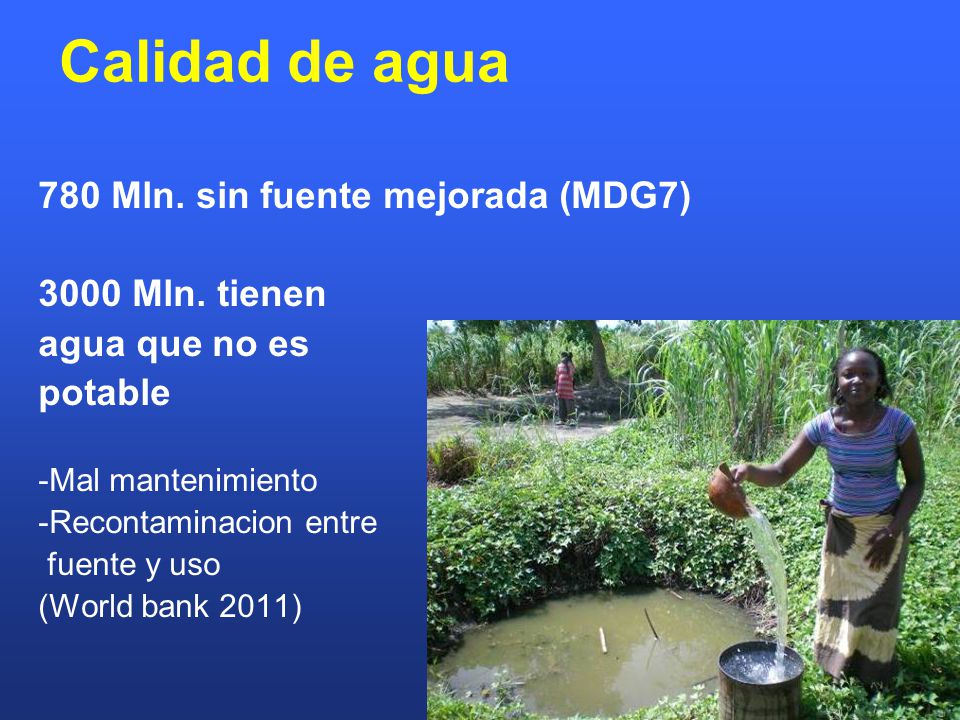

28 Calidad de agua 780 Mln. sin fuente mejorada (MDG7) 3000 Mln. tienen
agua que no es potable -Mal mantenimiento -Recontaminacion entre fuente y uso (World bank 2011)

29 Causas de mayor mortalidad ninhos GEMS study 2013

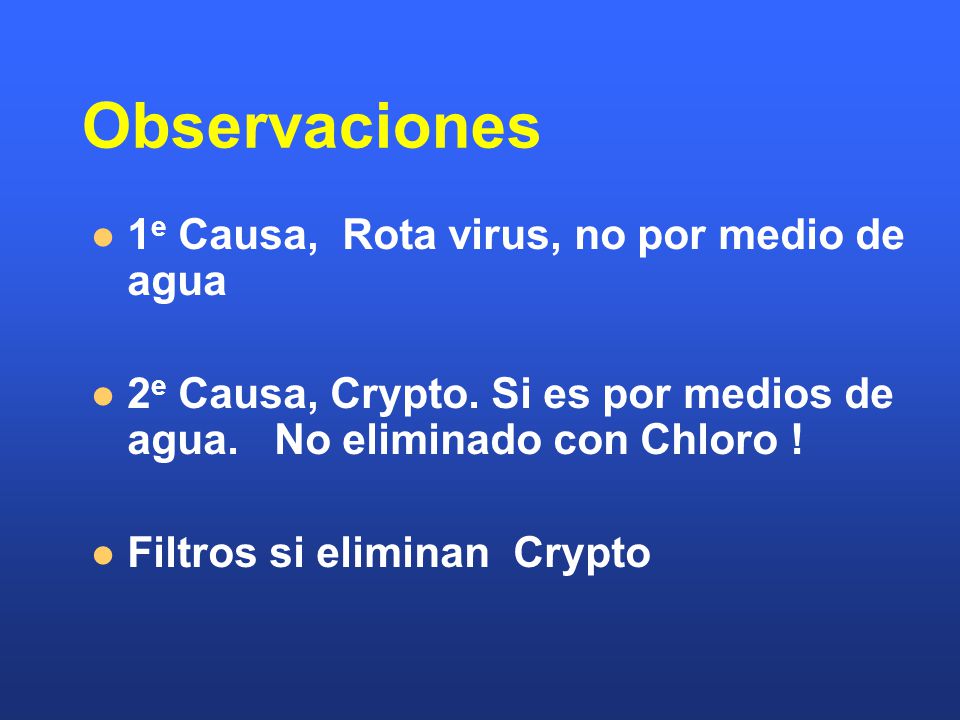

30 Observaciones 1e Causa, Rota virus, no por medio de agua
2e Causa, Crypto. Si es por medios de agua. No eliminado con Chloro ! Filtros si eliminan Crypto

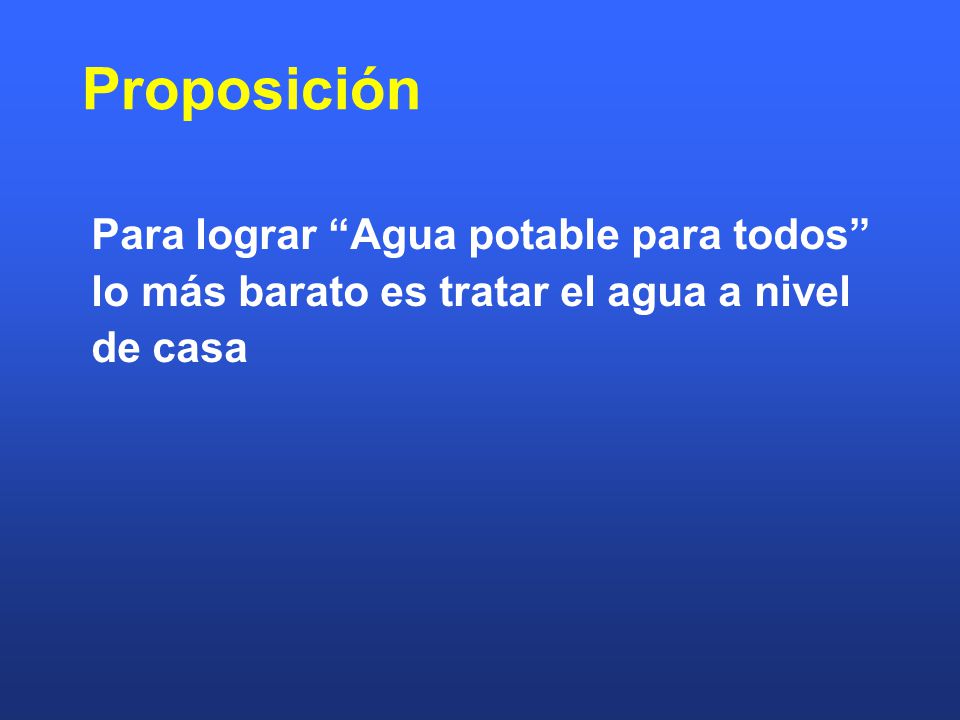

31 Proposición Para lograr “Agua potable para todos”
lo más barato es tratar el agua a nivel de casa

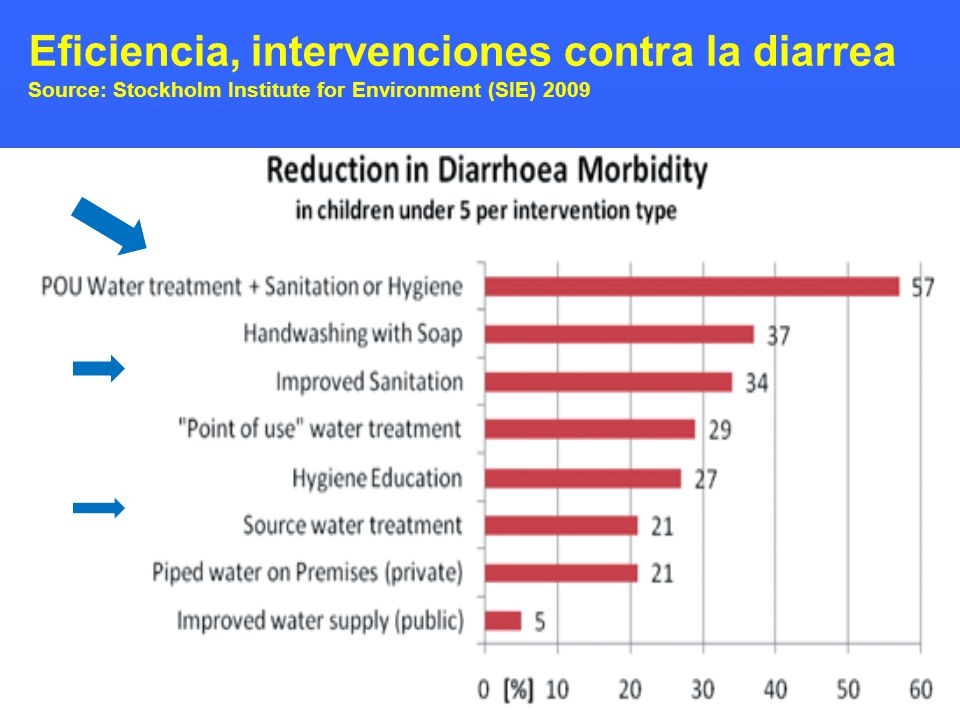

32 Eficiencia, intervenciones contra la diarrea Source: Stockholm Institute for Environment (SIE) 2009
32

33 Nuevas additivos Chlorine dispensor, Aquaprove, Watasol, Silverpure

34 Nuevos filtros Reducen diarrea hasta 64% (Unicef / WHO)
Pot Life straw Siphon Candle

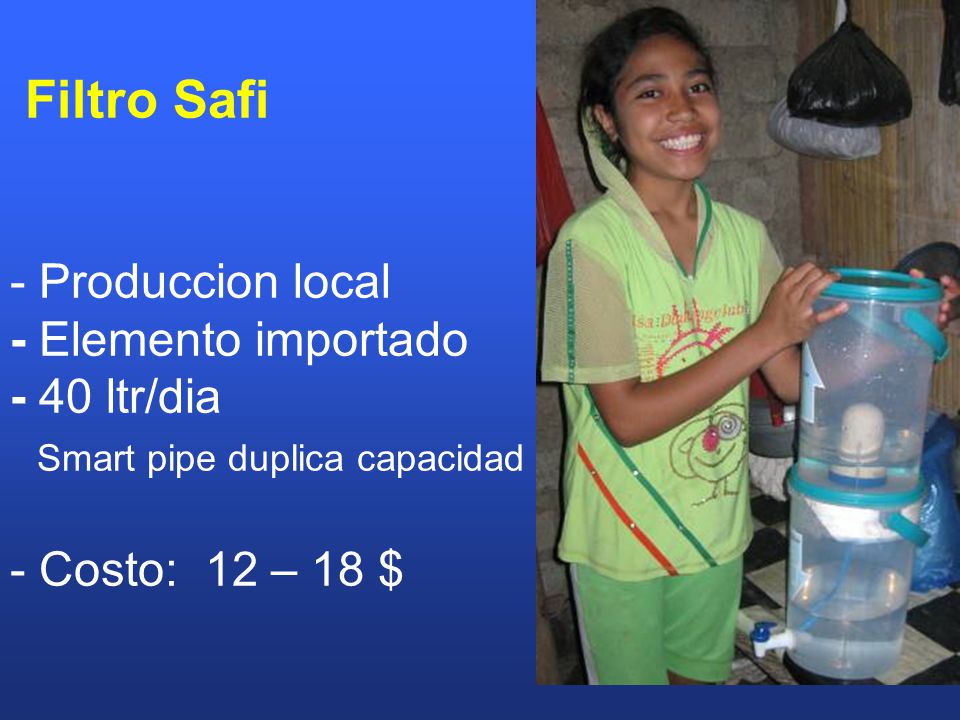

35 Filtro Safi Produccion local - Elemento importado ltr/dia Smart pipe duplica capacidad - Costo: 12 – 18 $

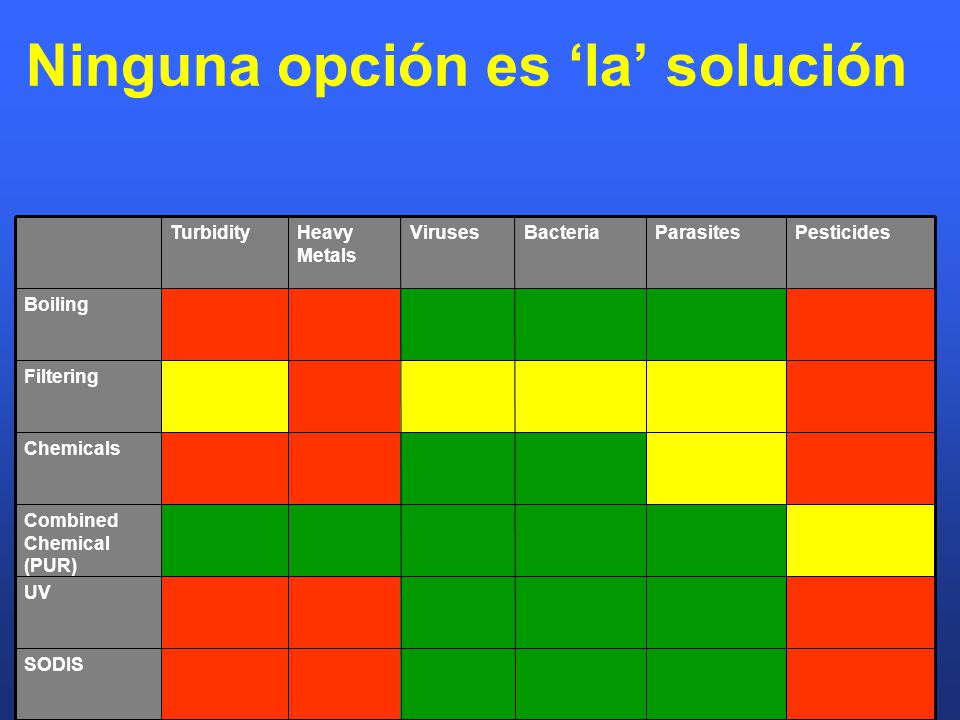

36 Ninguna opción es ‘la’ solución
SODIS UV Combined Chemical (PUR) Chemicals Filtering Boiling Pesticides Parasites Bacteria Viruses Heavy Metals Turbidity 36

37 Filtros más eficiente que aditivos
37

38 Opciónes para casi todos problemas
Calidad - Tratar en casa, Mejorar pozos,.. Cantidad - Retencion, Recarga, - Perforacion manual, produccion local de bombas

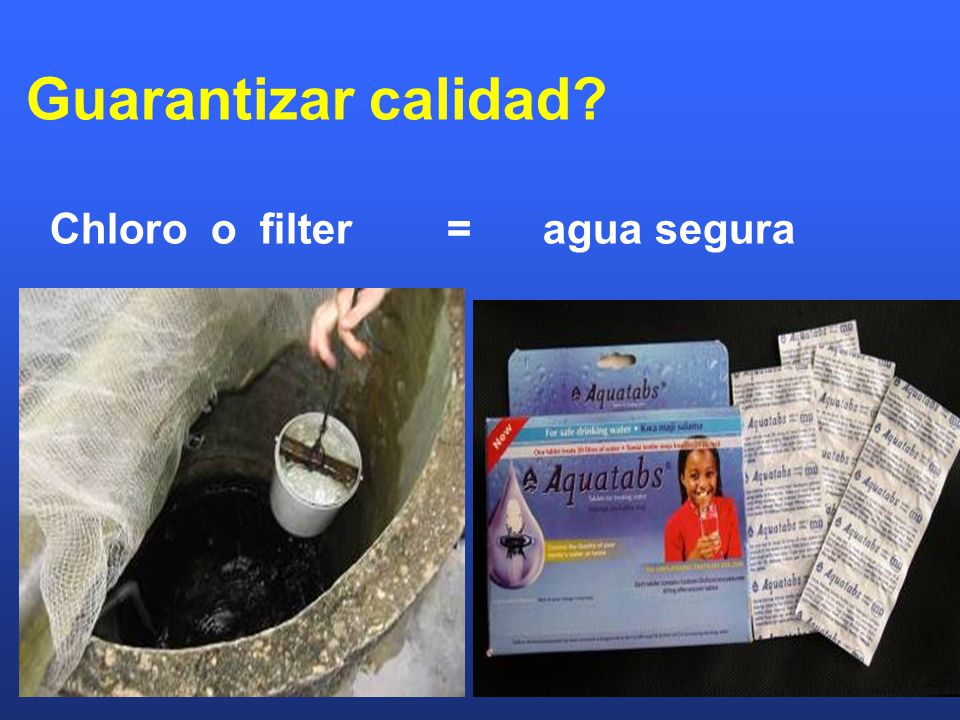

39 Guarantizar calidad? Chloro o filter = agua segura 39

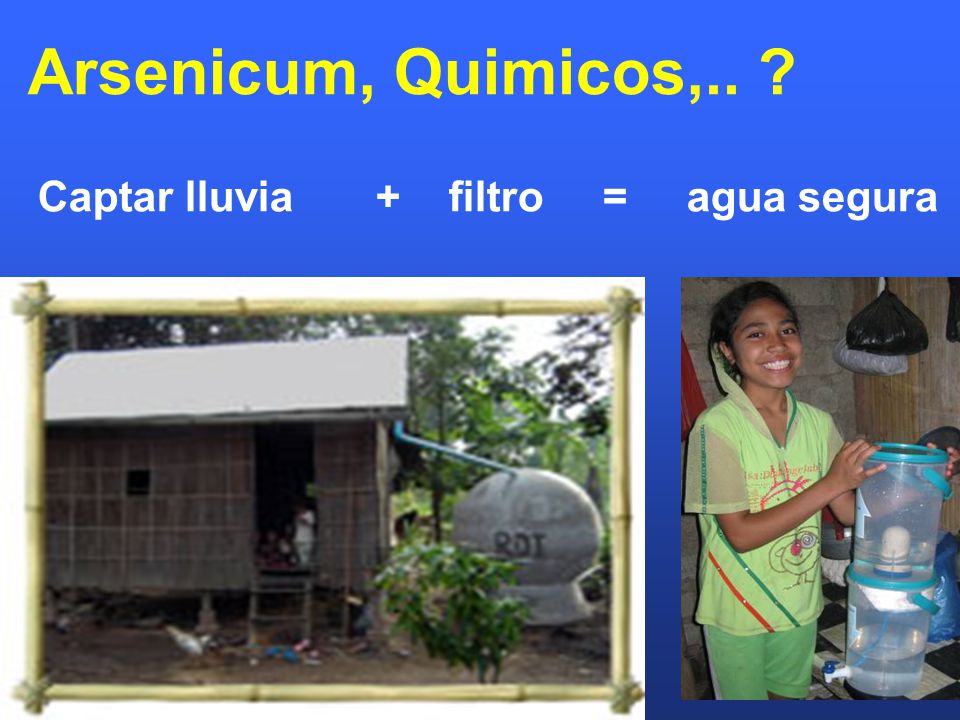

40 Arsenicum, Quimicos,.. ? Captar lluvia filtro = agua segura 40

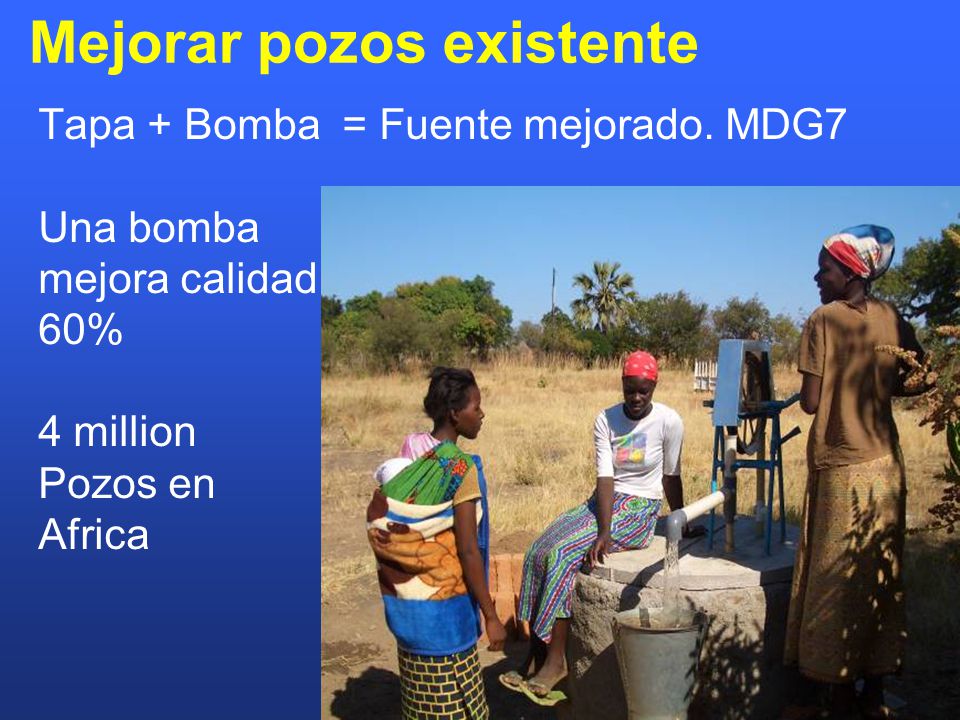

41 Mejorar pozos existente
Tapa + Bomba = Fuente mejorado. MDG7 Una bomba mejora calidad 60% 4 million Pozos en Africa

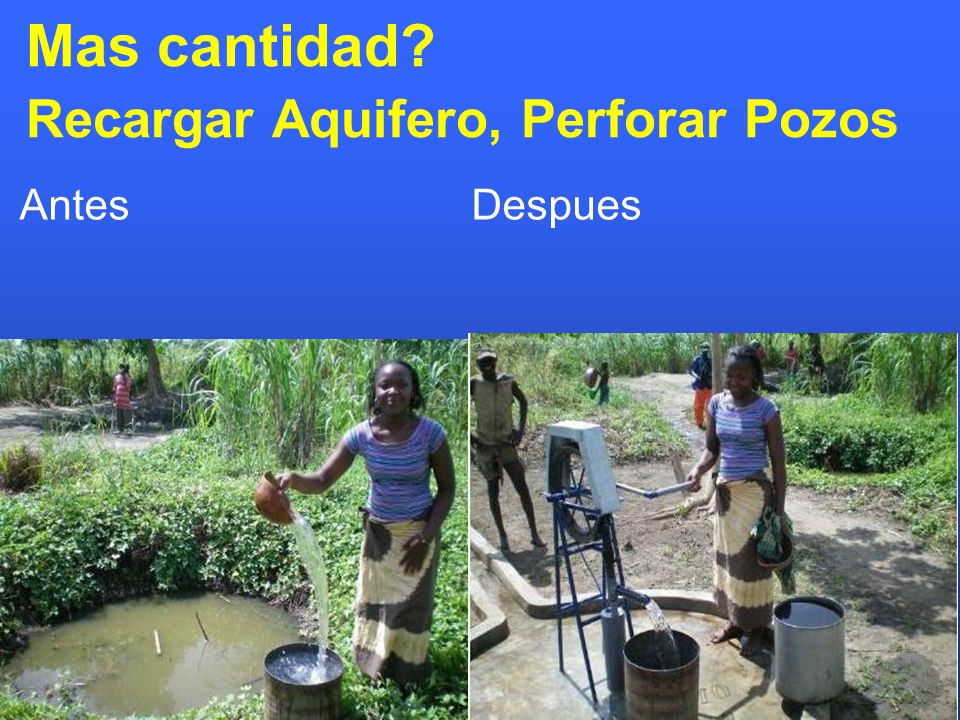

42 Mas cantidad? Recargar Aquifero, Perforar Pozos
Antes Despues

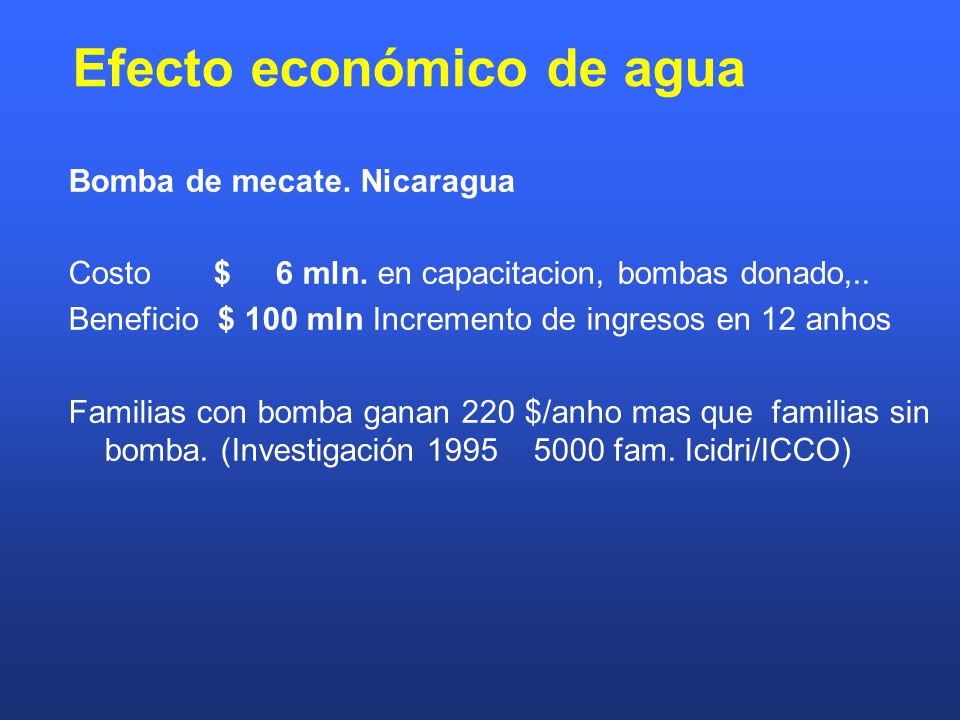

43 Efecto económico de agua
Bomba de mecate. Nicaragua Costo $ mln. en capacitacion, bombas donado,.. Beneficio $ 100 mln Incremento de ingresos en 12 anhos Familias con bomba ganan 220 $/anho mas que familias sin bomba. (Investigación fam. Icidri/ICCO)

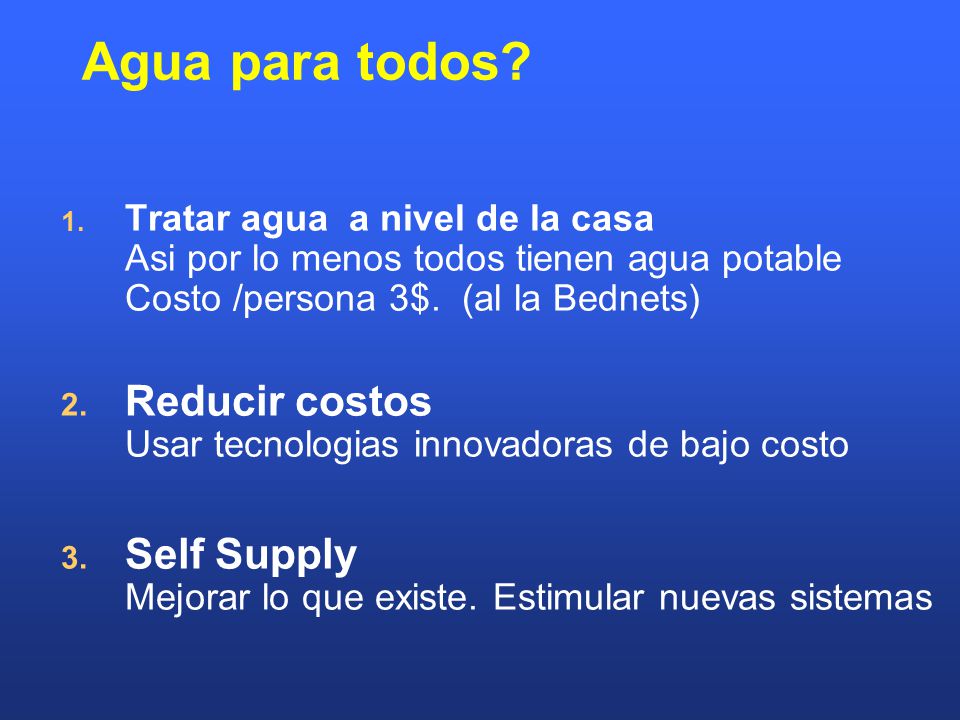

44 Agua para todos? Tratar agua a nivel de la casa Asi por lo menos todos tienen agua potable Costo /persona 3$. (al la Bednets) Reducir costos Usar tecnologias innovadoras de bajo costo Self Supply Mejorar lo que existe. Estimular nuevas sistemas

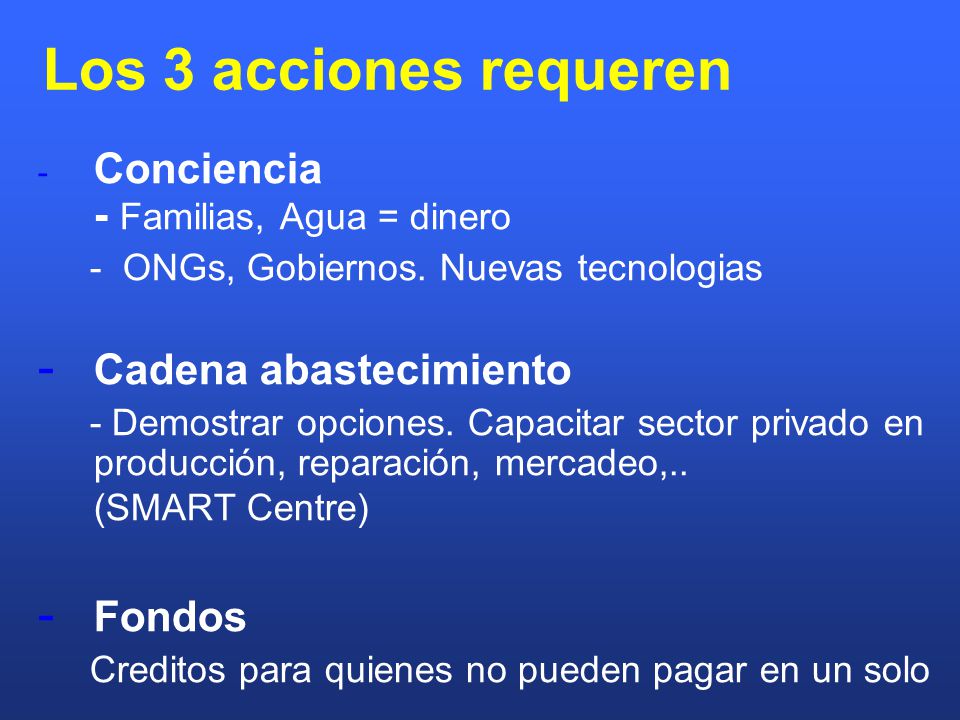

45 Los 3 acciones requeren Conciencia - Familias, Agua = dinero
- ONGs, Gobiernos. Nuevas tecnologias Cadena abastecimiento - Demostrar opciones. Capacitar sector privado en producción, reparación, mercadeo, (SMART Centre) Fondos Creditos para quienes no pueden pagar en un solo 45

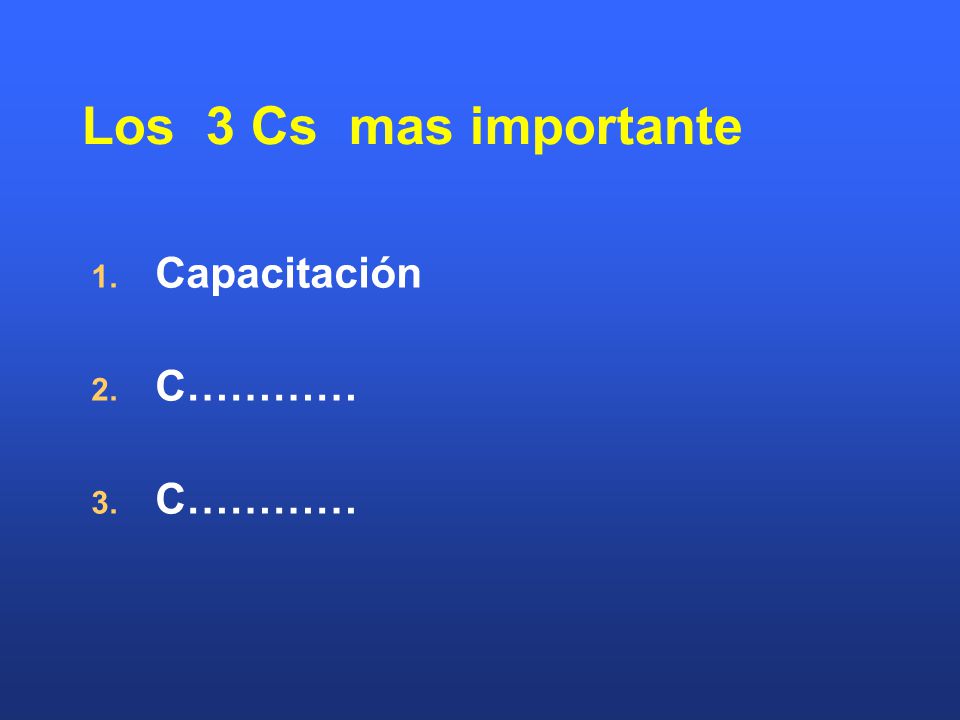

46 Los 3 Cs mas importante Capacitación C…………

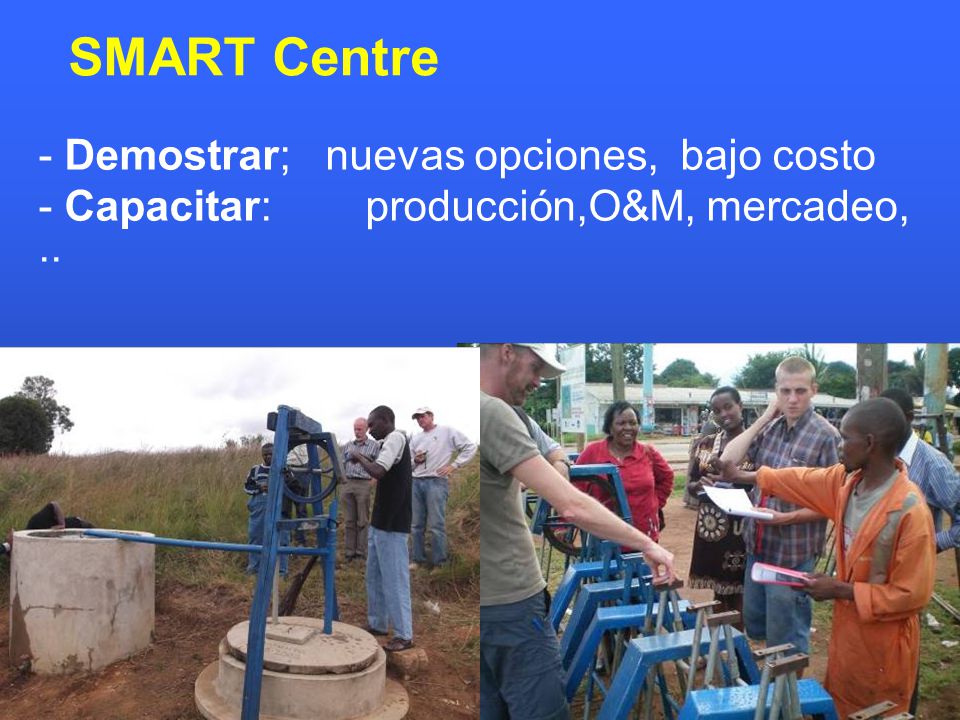

47 SMART Centre - Demostrar; nuevas opciones, bajo costo
- Capacitar: producción,O&M, mercadeo, ..

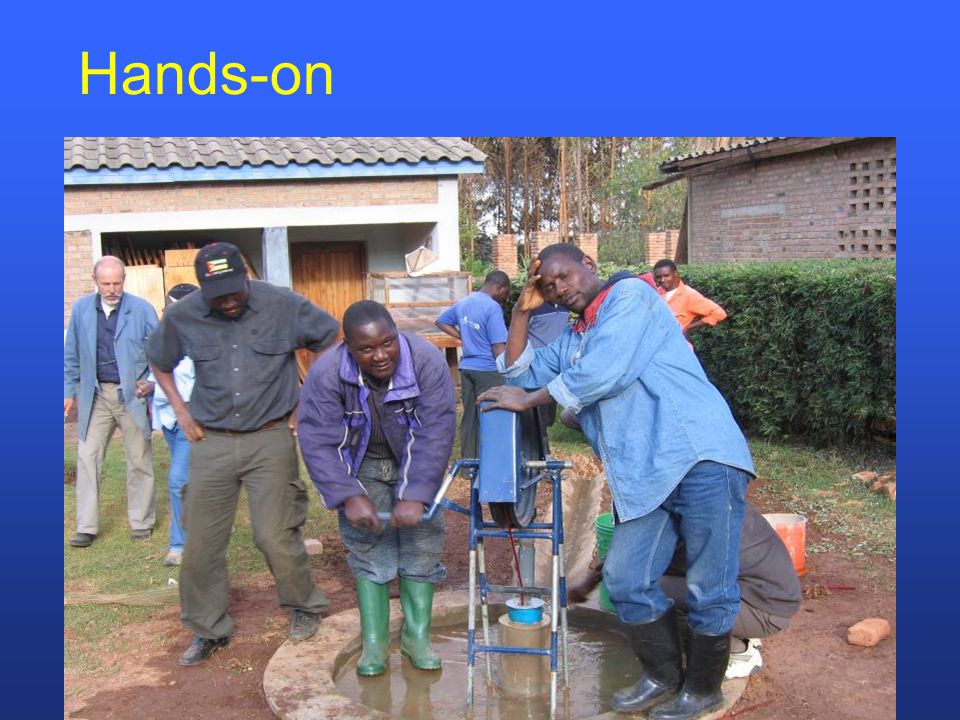

48 Hands-on

49 Efecto SMART Centre Tanzania
20 empresas capacitado 4000 bombas / pozos Reduccion de Costo 40$ a 15$ /persona

50 Informacion Smart series Water Sanitation Water harvesting Hygiëne
Disinfection Financing

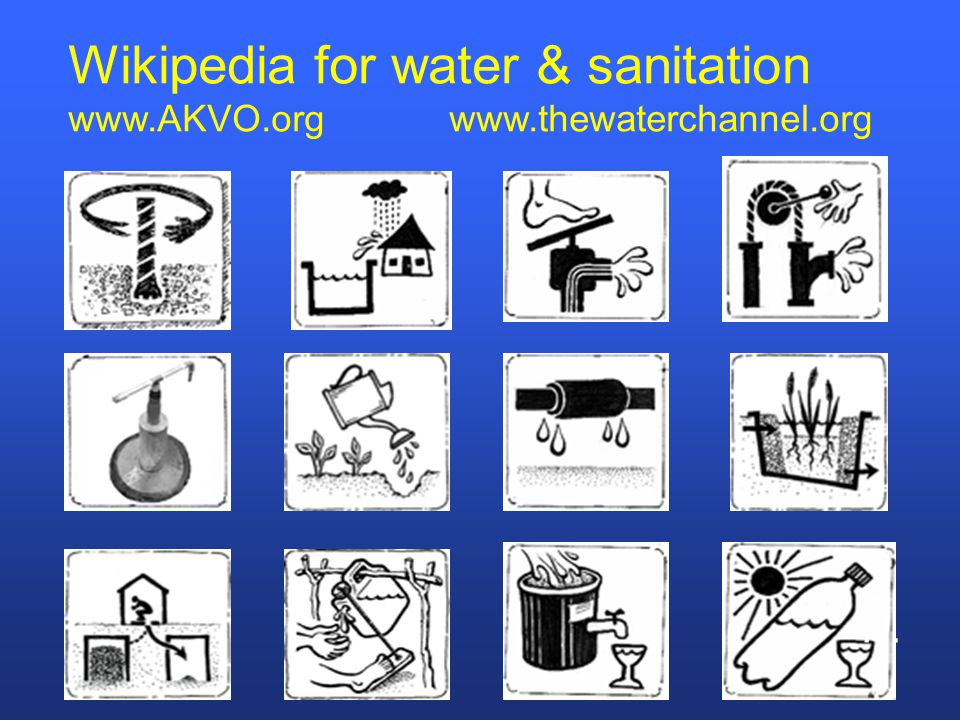

51 Wikipedia for water & sanitation www.AKVO.org www.thewaterchannel.org
…

52 Mas agua, menos pobreza

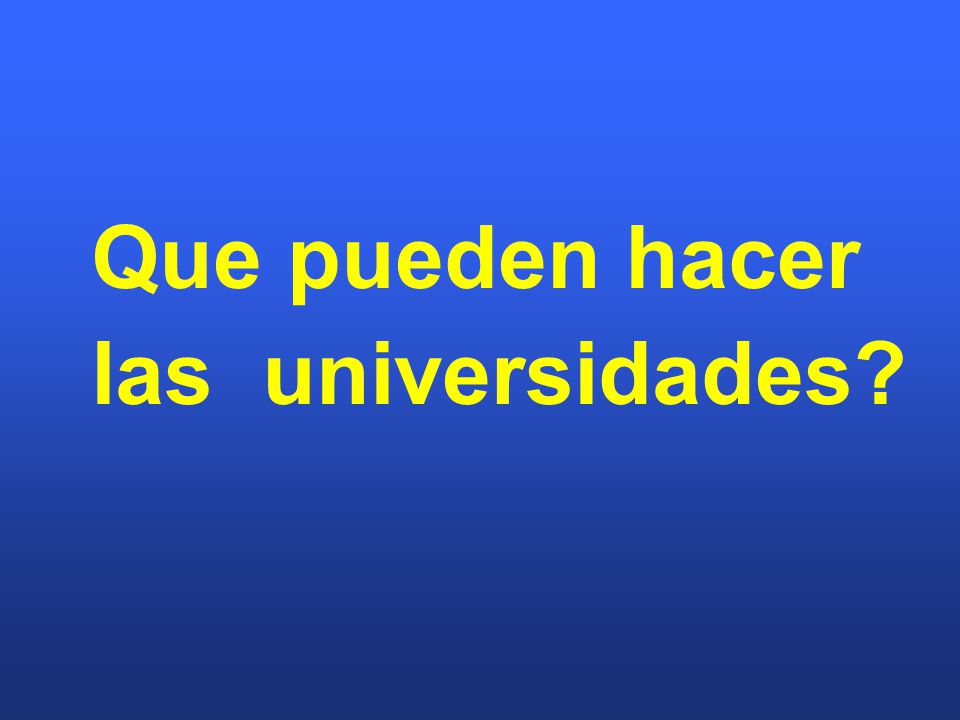

53 Que pueden hacer las universidades?

54 Connect International A non profit organization
Mission Community development with Smart concept (Smart techs and Innovative survey and monitoring.) Services Hands on training in Smart Techs, Survey, Monitoring Adaptation of Smart techs to local situation Creation of Smart tech centres Strategy Cooperation with government, NGOs and private sector Awareness creation, networking in water platforms Where Ghana, Guinee b. Tanzania, Zambia, Malawi, Mozambique, Zimbabwe,. Nicaragua, El Salvador, Columbia India, Vietnam, Philipines
