DISEÑO Y CALCULO DE INSTALACIONES DE CALEFACCION POR RADIADORES

Presentación del tema: "DISEÑO Y CALCULO DE INSTALACIONES DE CALEFACCION POR RADIADORES"— Transcripción de la presentación:

1 DISEÑO Y CALCULO DE INSTALACIONES DE CALEFACCION POR RADIADORES

2 1. DATOS DE PARTIDA

3 1.1. POTENCIA DE CALEFACCION (Cálculo rápido)
1. DATOS DE PARTIDA 1.1. POTENCIA DE CALEFACCION (Cálculo rápido) *NOTA: SEGUN RITE: CONSIDERAR COMO Tª MINIMA 21ºC Y MAXIMA 23ºC EN TODAS LAS DEPENDENCIAS DE LA VIVIENDA

4 1.1. POTENCIA DE CALEFACCION (Cálculo rápido)
1. DATOS DE PARTIDA 1.1. POTENCIA DE CALEFACCION (Cálculo rápido)

5 1.1. POTENCIA DE CALEFACCION (Cálculo rápido)
1. DATOS DE PARTIDA 1.1. POTENCIA DE CALEFACCION (Cálculo rápido)

6 2. SELECCION RADIADORES 2.1. TIPOS DE RADIADORES HIERRO FUNDIDO
Módulos acoplables Pesados Alta inercia térmica Poco estéticos Alta resistencia a la corrosión

7 PANELES DE CHAPA DE ACERO
2. SELECCION RADIADORES 2.1. TIPOS DE RADIADORES PANELES DE CHAPA DE ACERO 2 o más chapas soldadas Menor inercia térmica Más estéticos Menor resistencia a la corrosión

8 2. SELECCION RADIADORES 2.1. TIPOS DE RADIADORES ALUMINIO
Aluminio + Agua produce Hidrógeno, que hay que eliminar con purgadores Muy baja inercia térmica Muy estéticos Alta resistencia a la corrosión

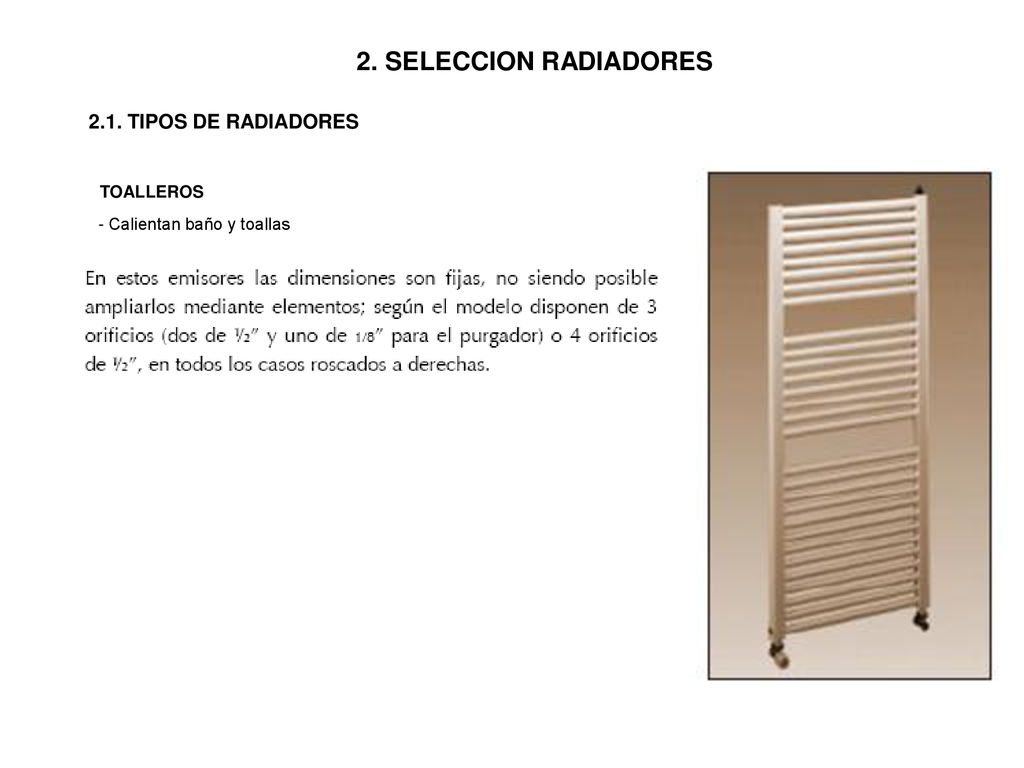

9 2. SELECCION RADIADORES 2.1. TIPOS DE RADIADORES TOALLEROS
Calientan baño y toallas

10 2. SELECCION RADIADORES 2.2. SELECCION

11 2. SELECCION RADIADORES 2.2. SELECCION

12 3. TIPO DE INSTALACION

13 3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO
Misma Tª alimentación en todos los radiadores. Entrada por parte superior y salida por parte inferior. El retorno invertido equilibra hidráulicamente las pérdidas de carga en las tuberías.

14 3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO

15 3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO LLAVES

16 3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO REDUCCIONES

17 3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO PURGADORES

18 COLOCACION DE ACCESORIOS RADIADOR
3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR

19 COLOCACION DE ACCESORIOS RADIADOR
3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR

20 COLOCACION DE ACCESORIOS RADIADOR
3. TIPO DE INSTALACION 3.1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR Conexión de purgador y válvula regulación en una misma toma

21 3. TIPO DE INSTALACION 3.2. SISTEMA MONOTUBO
Diferente Tª alimentación radiadores = Pérdida rendimiento. Los últimos radiadores deben sobredimensionarse. RITE indica que no se monte un anillo de más de 5 radiadores. Ahorro tubería retorno. El anillo debe tener un mismo diámetro.

22 3. TIPO DE INSTALACION 3.2. SISTEMA MONOTUBO LLAVES

23 4.1. UBICACION DE RADIADORES
4. MONTAJE DE RADIADORES 4.1. UBICACION DE RADIADORES CORRECTO INCORRECTO

24 4. MONTAJE DE RADIADORES 4.2. SOPORTES

25 4. MONTAJE DE RADIADORES 4.3. COLOCACION

26 4. MONTAJE DE RADIADORES 4.4. COLOCACION

27 SISTEMA TES (Para sistema bitubo)
5. RED DE TUBERIAS 5.1. MODOS DE INSTALACION SISTEMA TES (Para sistema bitubo)

28 SISTEMA COLECTORES (Para sistema bitubo)
5. RED DE TUBERIAS 5.1. MODOS DE INSTALACION SISTEMA COLECTORES (Para sistema bitubo)

29 SUPERFICIE (Obra vieja, empleo de sistema mediante TES)
5. RED DE TUBERIAS 5.1. MODOS DE INSTALACION SUPERFICIE (Obra vieja, empleo de sistema mediante TES)

30 EMPOTRADA (Obra nueva, empleo de sistema mediante TES o COLECTORES)
5. RED DE TUBERIAS 5.1. MODOS DE INSTALACION EMPOTRADA (Obra nueva, empleo de sistema mediante TES o COLECTORES)

31 5. RED DE TUBERIAS 5.2. AISLAMIENTO

32 * NOTA: Tablas válidas para material aislante λ=0,04 W/mºC
5. RED DE TUBERIAS 5.2. AISLAMIENTO * NOTA: Tablas válidas para material aislante λ=0,04 W/mºC

33 5.3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS
5. RED DE TUBERIAS 5.3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS

34 5.3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS
5. RED DE TUBERIAS 5.3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS

35 5. RED DE TUBERIAS 5.4. CALCULO DE TUBERIAS METODO GENERAL

36 5. RED DE TUBERIAS 5.4. CALCULO DE TUBERIAS METODO GENERAL

37 5. RED DE TUBERIAS 5.4. CALCULO DE TUBERIAS METODO GENERAL

38 5. RED DE TUBERIAS 5.4. CALCULO DE TUBERIAS METODO GENERAL

39 5. RED DE TUBERIAS 5.4. CALCULO DE TUBERIAS METODO SIMPLIFICADO
