LENGUAJE PARA ZELIO. LADDER 5 contactos + 1 bobina por línea Bloques de función: temporizadores,contadores,…  Programación en el propio módulo o mediante.

Presentación del tema: "LENGUAJE PARA ZELIO. LADDER 5 contactos + 1 bobina por línea Bloques de función: temporizadores,contadores,…  Programación en el propio módulo o mediante."— Transcripción de la presentación:

1 LENGUAJE PARA ZELIO

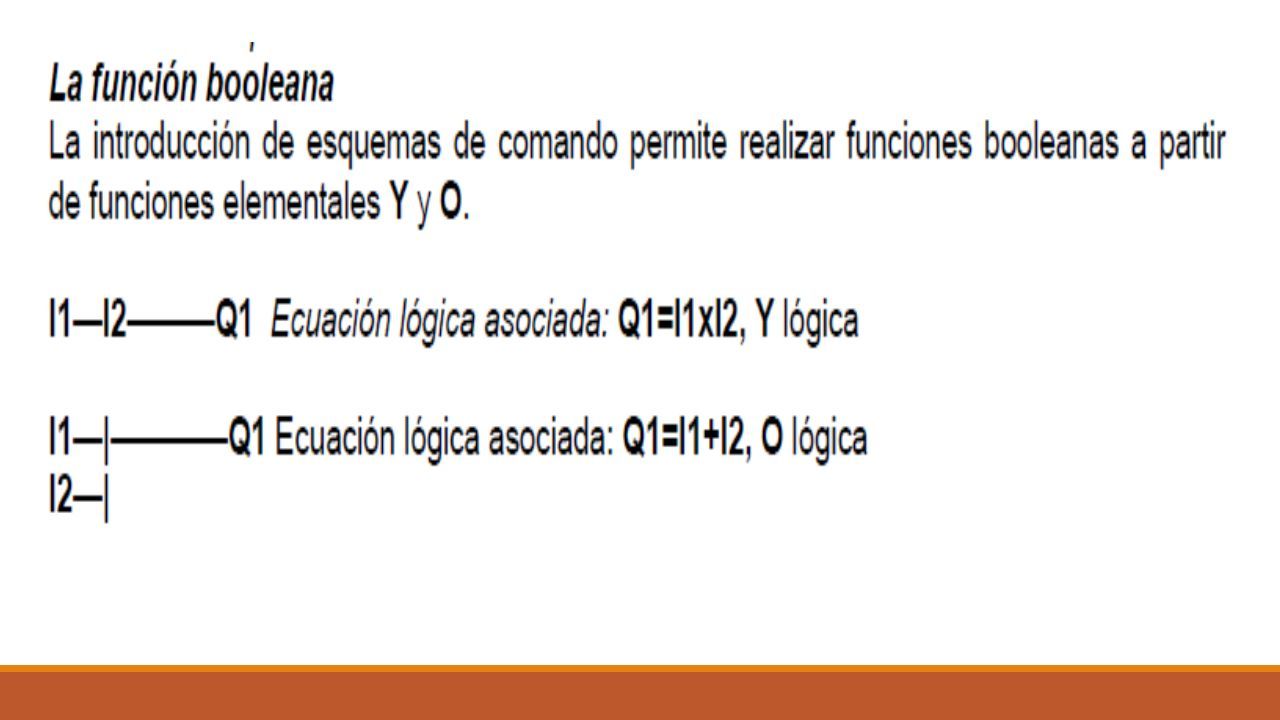

2 LADDER 5 contactos + 1 bobina por línea Bloques de función: temporizadores,contadores,…  Programación en el propio módulo o mediante PC Capacidad de proceso 120 lineas FBD Funciones preprogramadas: temporizadores, lógicas,… Funciones Grafcet (SFC) Funciones lógicas: AND, OR,….  Programación mediante PC Capacidad de proceso: hasta 200 bloques de función Lenguajes

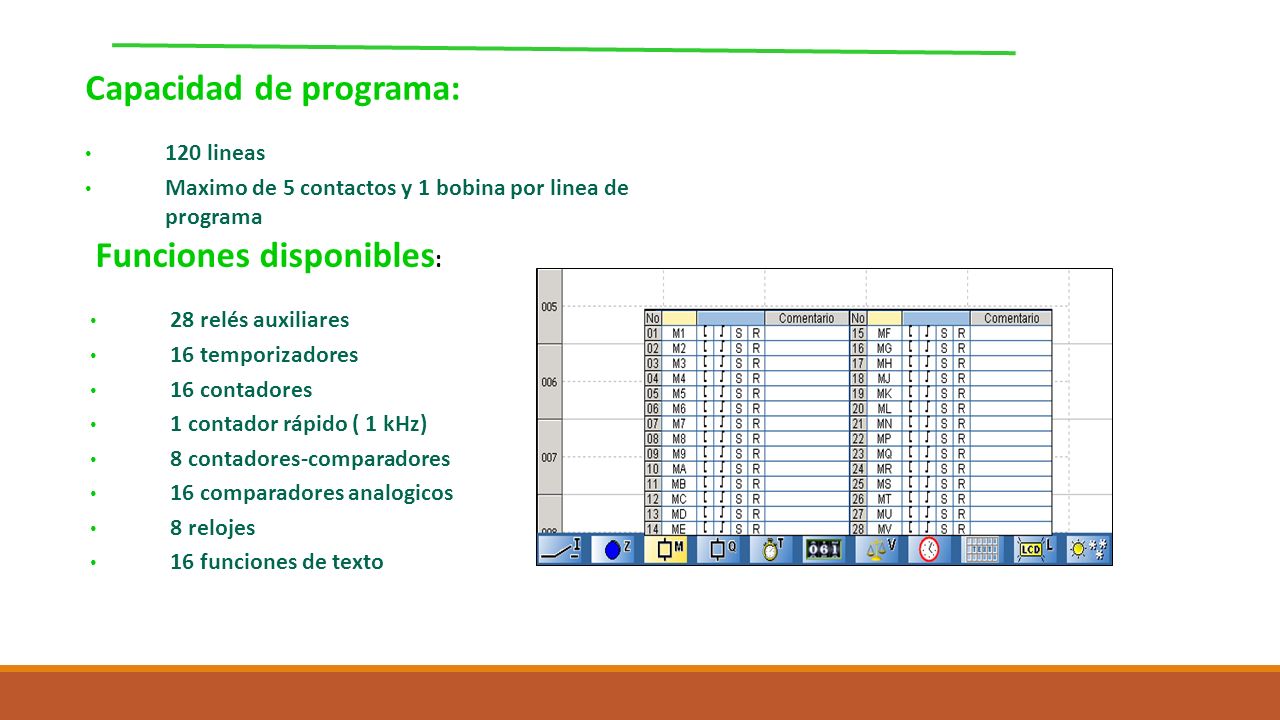

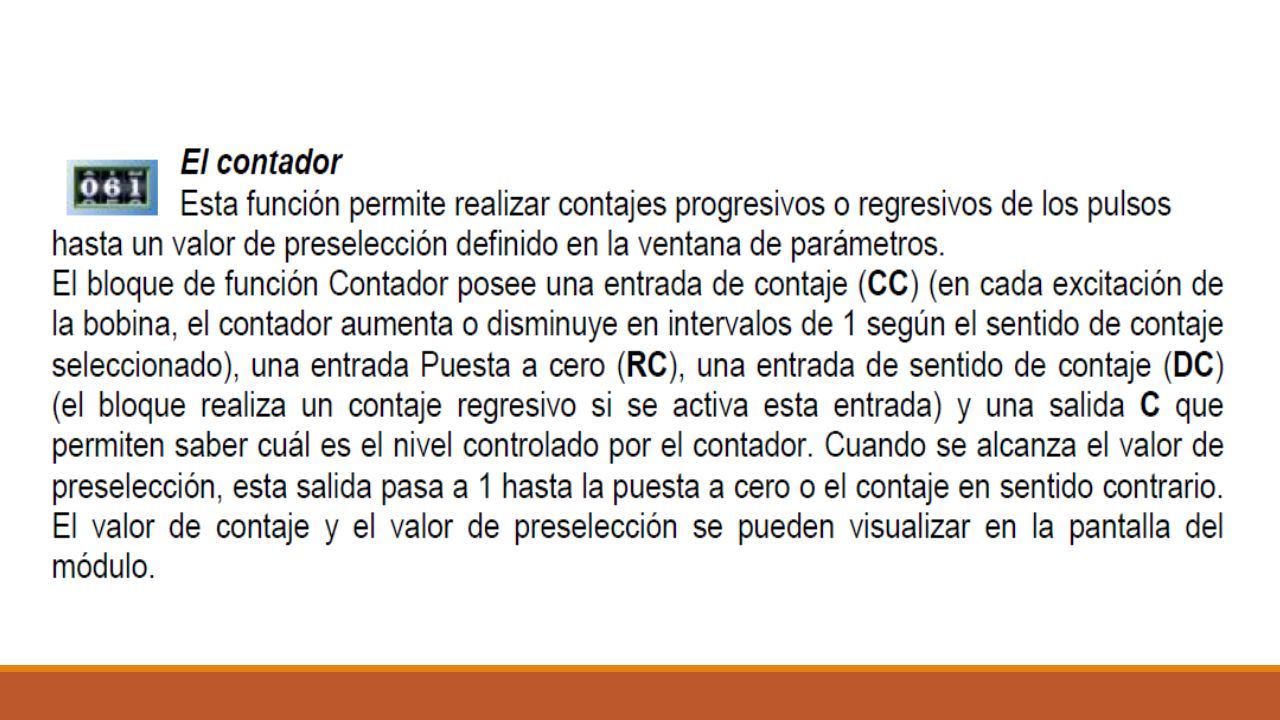

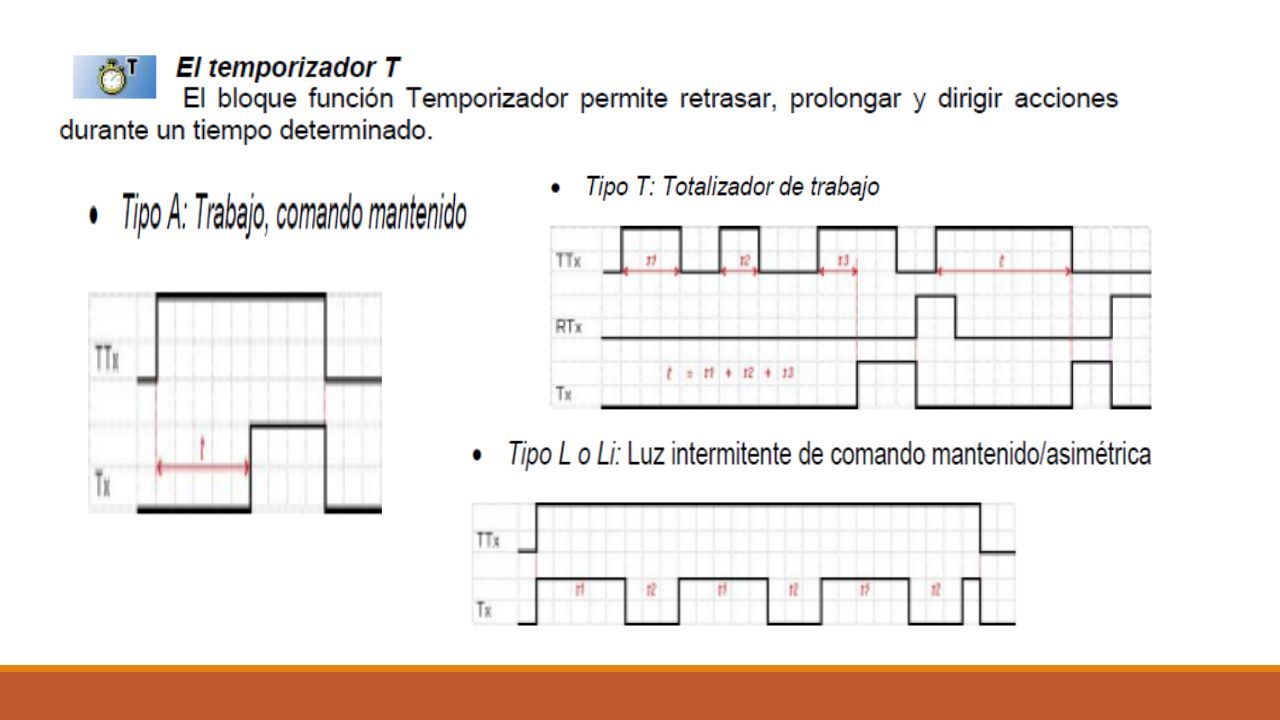

3 Capacidad de programa: 120 lineas Maximo de 5 contactos y 1 bobina por linea de programa Funciones disponibles : 28 relés auxiliares 16 temporizadores 16 contadores 1 contador rápido ( 1 kHz) 8 contadores-comparadores 16 comparadores analogicos 8 relojes 16 funciones de texto

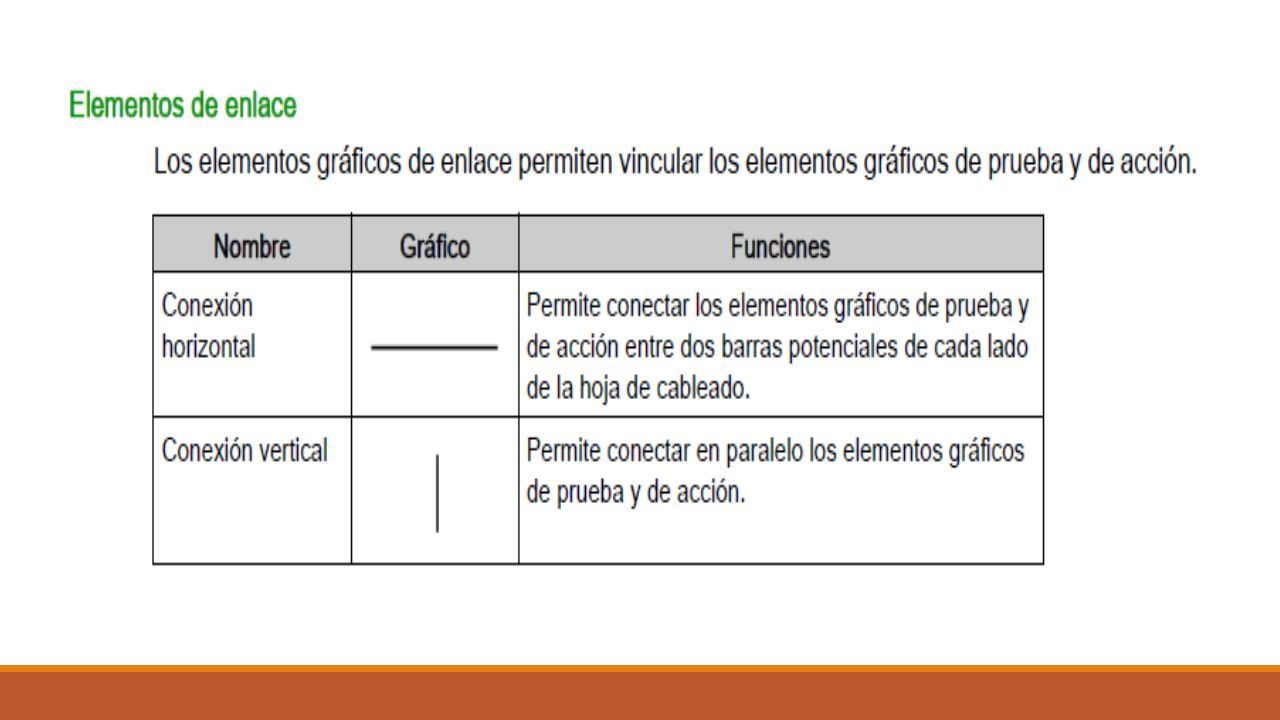

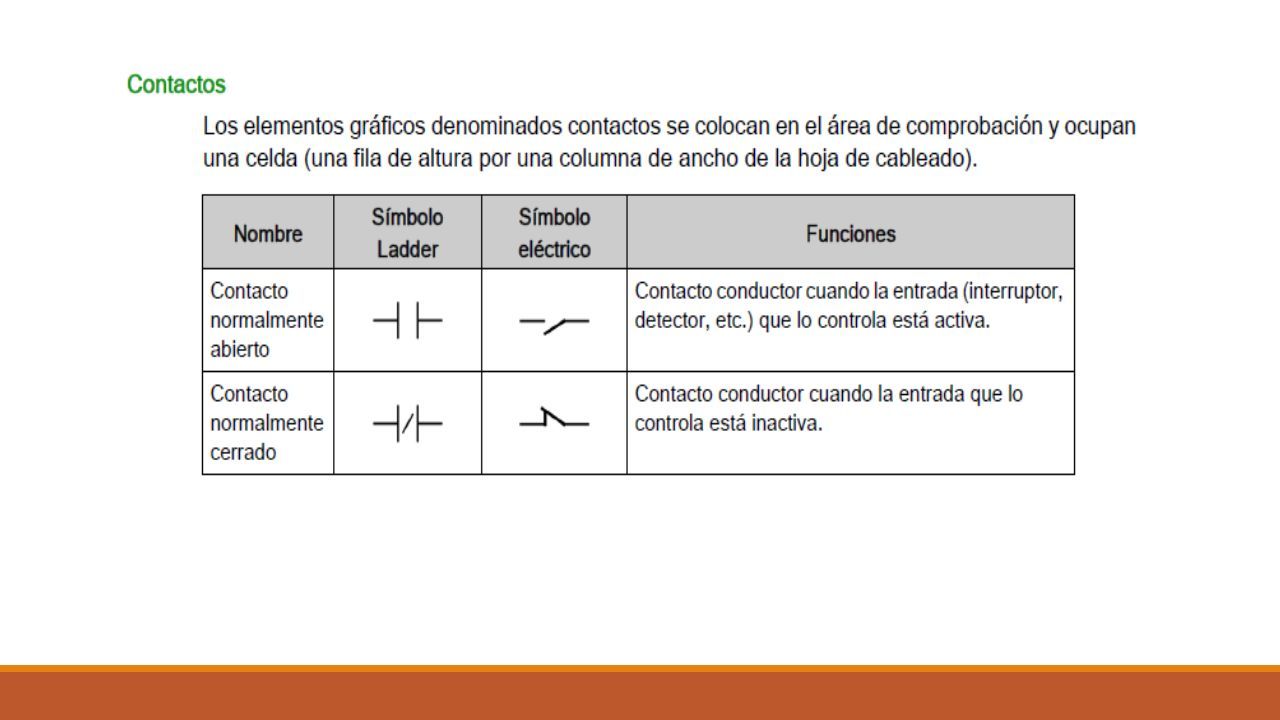

4 LENGUAJE LADER MANIOBRA ARRANQUE MOTOR 13 14 S2km 1 13 14 21 22 S1 A1 A2 KM 1
