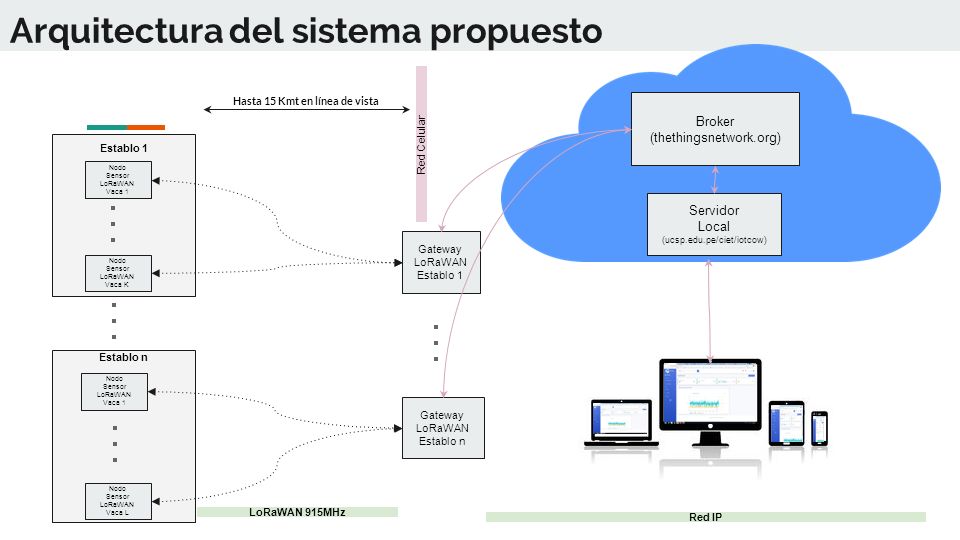

1 Establo n Establo 1 Arquitectura del sistema propuesto Nodo Sensor LoRaWAN Vaca K Gateway LoRaWAN Establo 1 Nodo Sensor LoRaWAN Vaca 1 Nodo Sensor LoRaWAN Vaca 1 Gateway LoRaWAN Establo n Servidor Local (ucsp.edu.pe/ciet/iotcow) Nodo Sensor LoRaWAN Vaca L Broker (thethingsnetwork.org) LoRaWAN 915MHz Red IP Red Celular Hasta 15 Kmt en línea de vista

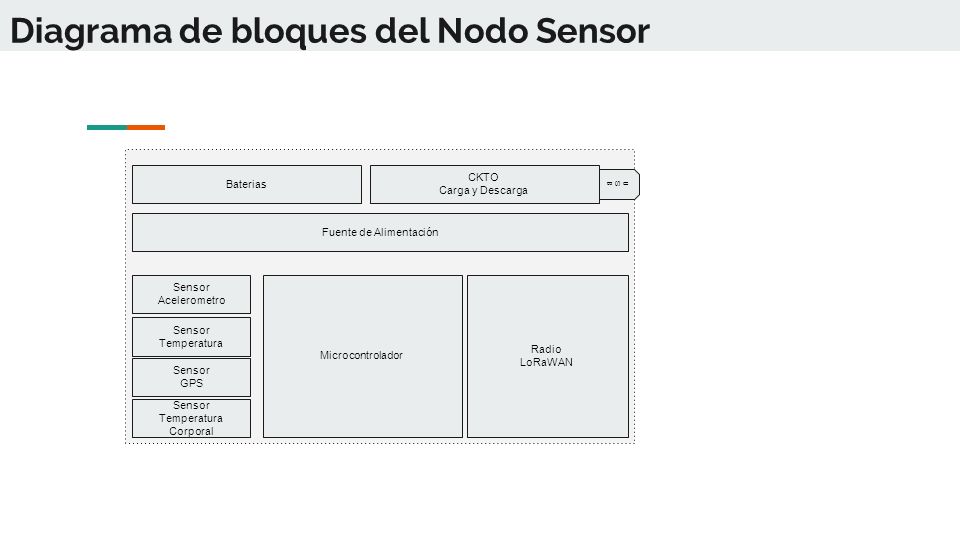

2 Diagrama de bloques del Nodo Sensor Sensor Acelerometro Sensor Temperatura Sensor GPS Sensor Temperatura Corporal Microcontrolador Radio LoRaWAN Fuente de Alimentación Baterias CKTO Carga y Descarga USBUSB

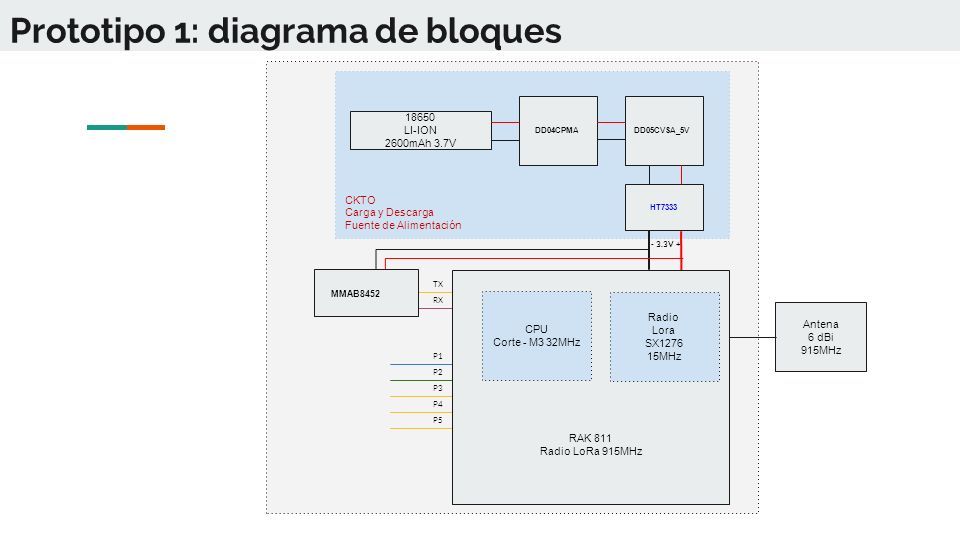

3 - 3.3V + CKTO Carga y Descarga Fuente de Alimentación Prototipo 1: diagrama de bloques HT7333 18650 LI-ION 2600mAh 3.7V DD05CVSA_5VDD04CPMA P1 P2 TX RX P3 P4 P5 Antena 6 dBi 915MHz MMAB8452 RAK 811 Radio LoRa 915MHz CPU Corte - M3 32MHz Radio Lora SX1276 15MHz

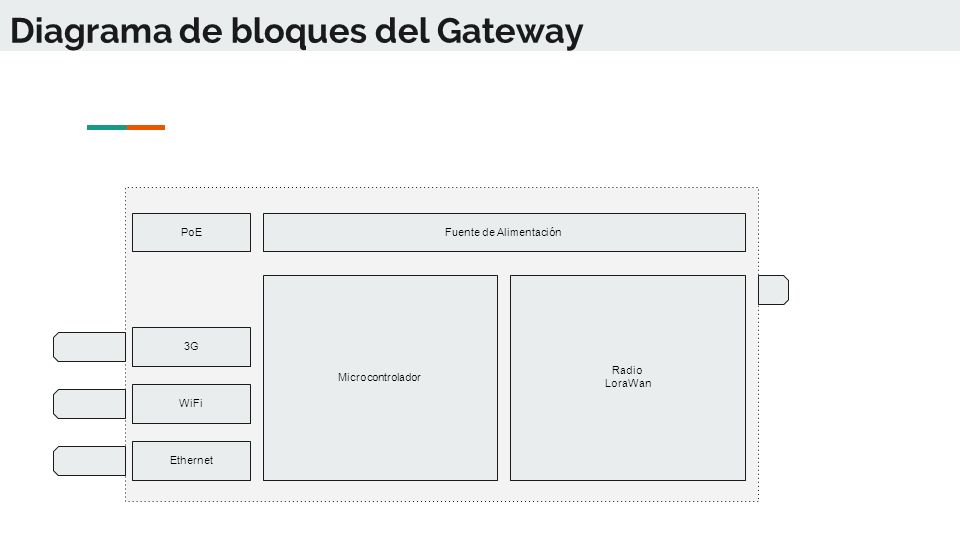

4 Diagrama de bloques del Gateway WiFi Ethernet Microcontrolador Radio LoraWan Fuente de AlimentaciónPoE 3G

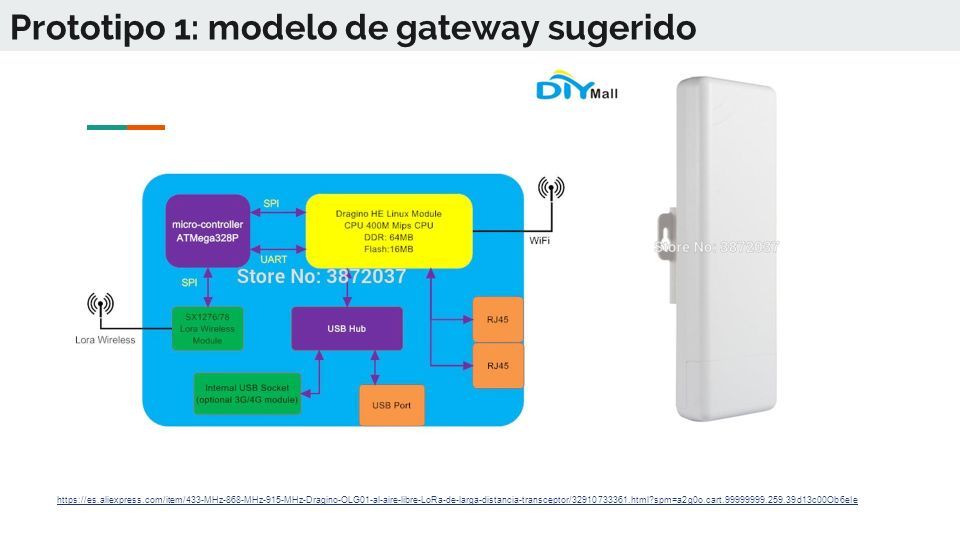

5 Prototipo 1: modelo de gateway sugerido https://es.aliexpress.com/item/433-MHz-868-MHz-915-MHz-Dragino-OLG01-al-aire-libre-LoRa-de-larga-distancia-transceptor/32910733361.html?spm=a2g0o.cart.99999999.259.39d13c00Ob6eIe
