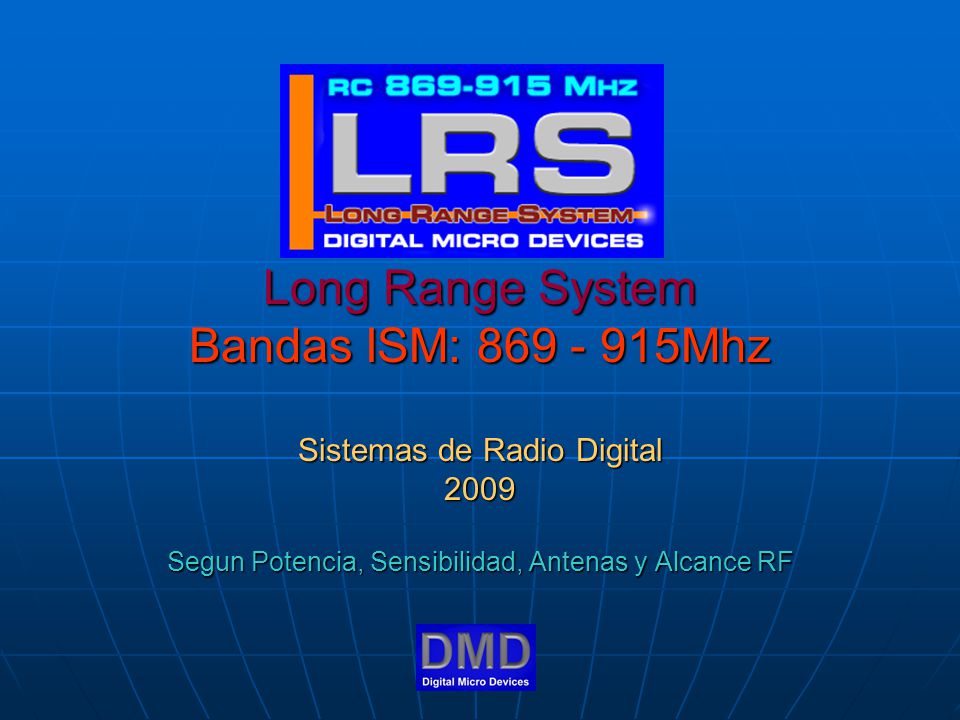

1 Long Range System Bandas ISM: 869 - 915Mhz Sistemas de Radio Digital 2009 Segun Potencia, Sensibilidad, Antenas y Alcance RF

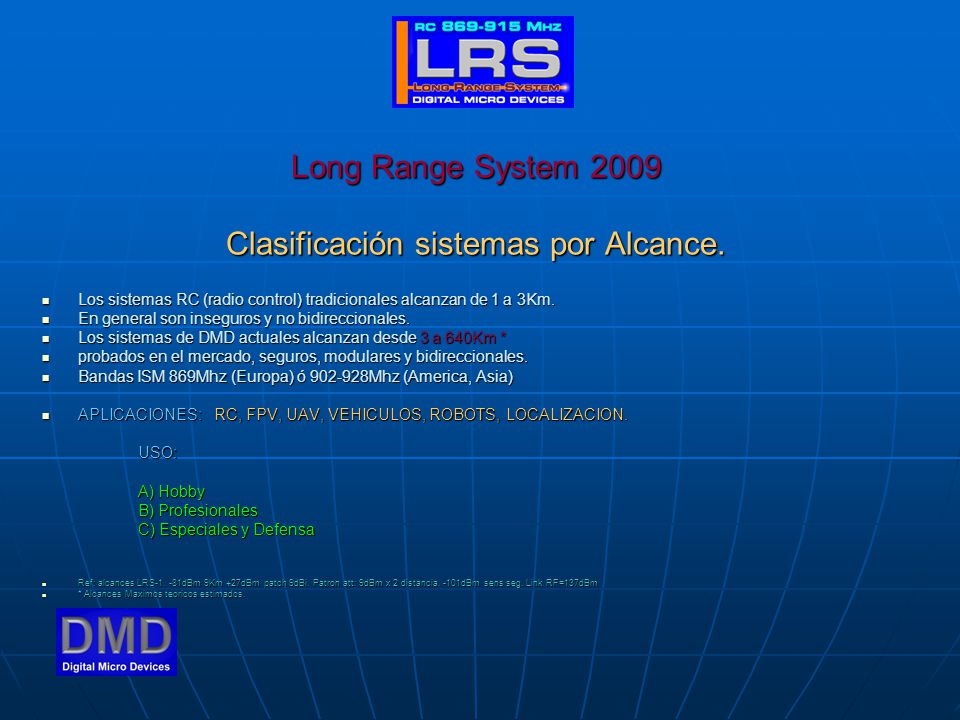

2 Long Range System 2009 Clasificación sistemas por Alcance.  Los sistemas RC (radio control) tradicionales alcanzan de 1 a 3Km.  En general son inseguros y no bidireccionales.  Los sistemas de DMD actuales alcanzan desde 3 a 640Km *  probados en el mercado, seguros, modulares y bidireccionales.  Bandas ISM 869Mhz (Europa) ó 902-928Mhz (America, Asia)  APLICACIONES: RC, FPV, UAV, VEHICULOS, ROBOTS, LOCALIZACION. USO: A) Hobby B) Profesionales C) Especiales y Defensa  Ref: alcances LRS-1. -81dBm 9Km +27dBm patch 9dBi. Patron att: 9dBm x 2 distancia. -101dBm sens seg. Link RF=137dBm  * Alcances Maximos teoricos estimados.

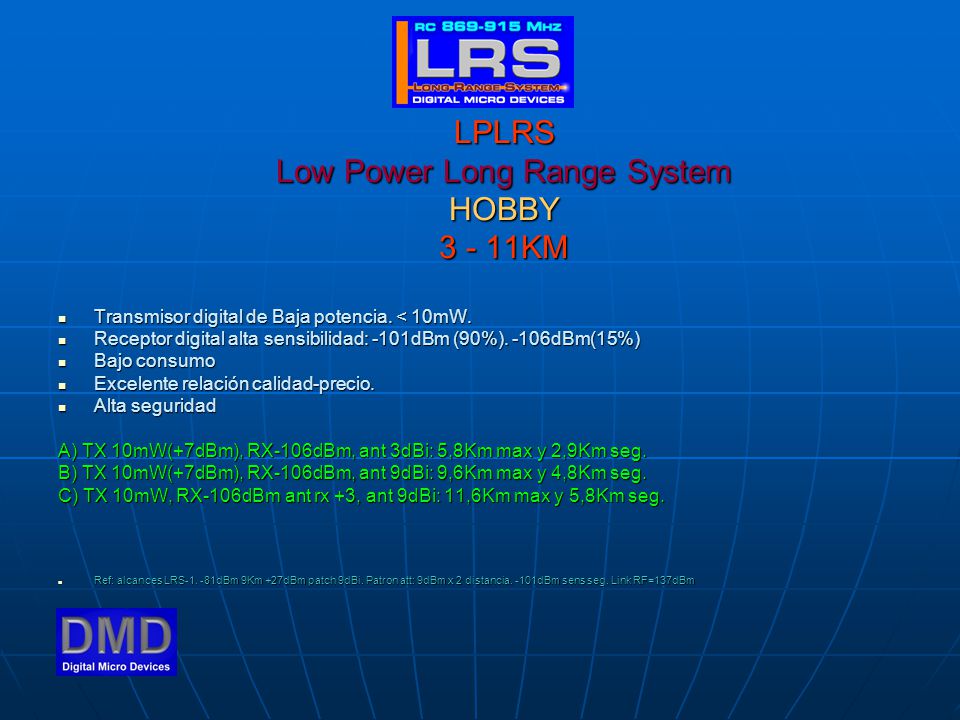

3 LPLRS Low Power Long Range System HOBBY 3 - 11KM  Transmisor digital de Baja potencia. < 10mW.  Receptor digital alta sensibilidad: -101dBm (90%). -106dBm(15%)  Bajo consumo  Excelente relación calidad-precio.  Alta seguridad A) TX 10mW(+7dBm), RX-106dBm, ant 3dBi: 5,8Km max y 2,9Km seg. B) TX 10mW(+7dBm), RX-106dBm, ant 9dBi: 9,6Km max y 4,8Km seg. C) TX 10mW, RX-106dBm ant rx +3, ant 9dBi: 11,6Km max y 5,8Km seg.  Ref: alcances LRS-1. -81dBm 9Km +27dBm patch 9dBi. Patron att: 9dBm x 2 distancia. -101dBm sens seg. Link RF=137dBm

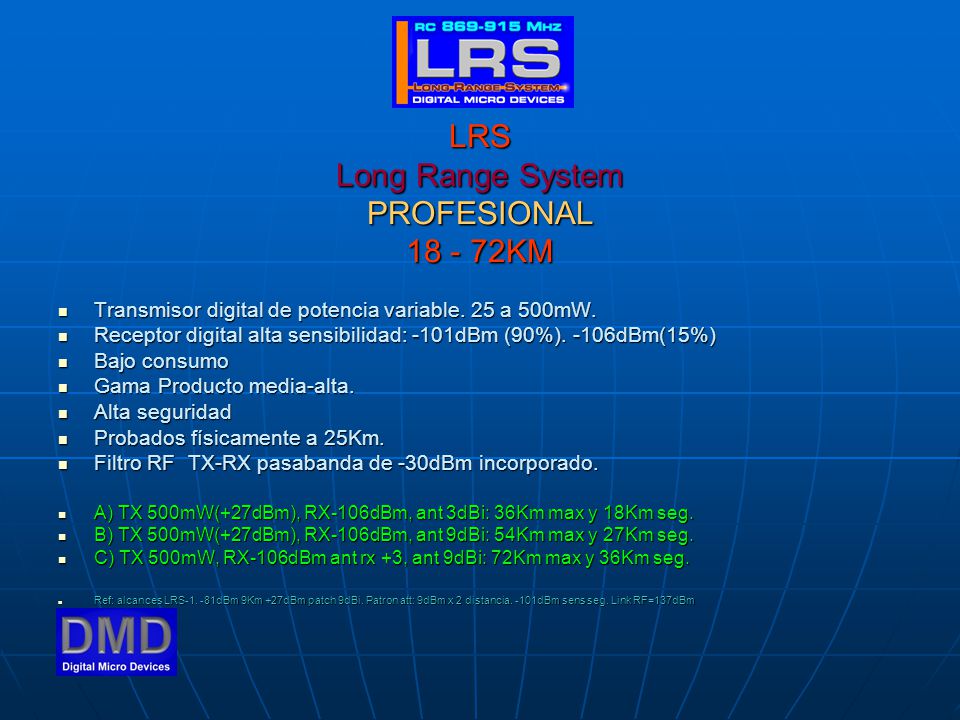

4 LRS Long Range System PROFESIONAL 18 - 72KM  Transmisor digital de potencia variable. 25 a 500mW.  Receptor digital alta sensibilidad: -101dBm (90%). -106dBm(15%)  Bajo consumo  Gama Producto media-alta.  Alta seguridad  Probados físicamente a 25Km.  Filtro RF TX-RX pasabanda de -30dBm incorporado.  A) TX 500mW(+27dBm), RX-106dBm, ant 3dBi: 36Km max y 18Km seg.  B) TX 500mW(+27dBm), RX-106dBm, ant 9dBi: 54Km max y 27Km seg.  C) TX 500mW, RX-106dBm ant rx +3, ant 9dBi: 72Km max y 36Km seg.  Ref: alcances LRS-1. -81dBm 9Km +27dBm patch 9dBi. Patron att: 9dBm x 2 distancia. -101dBm sens seg. Link RF=137dBm

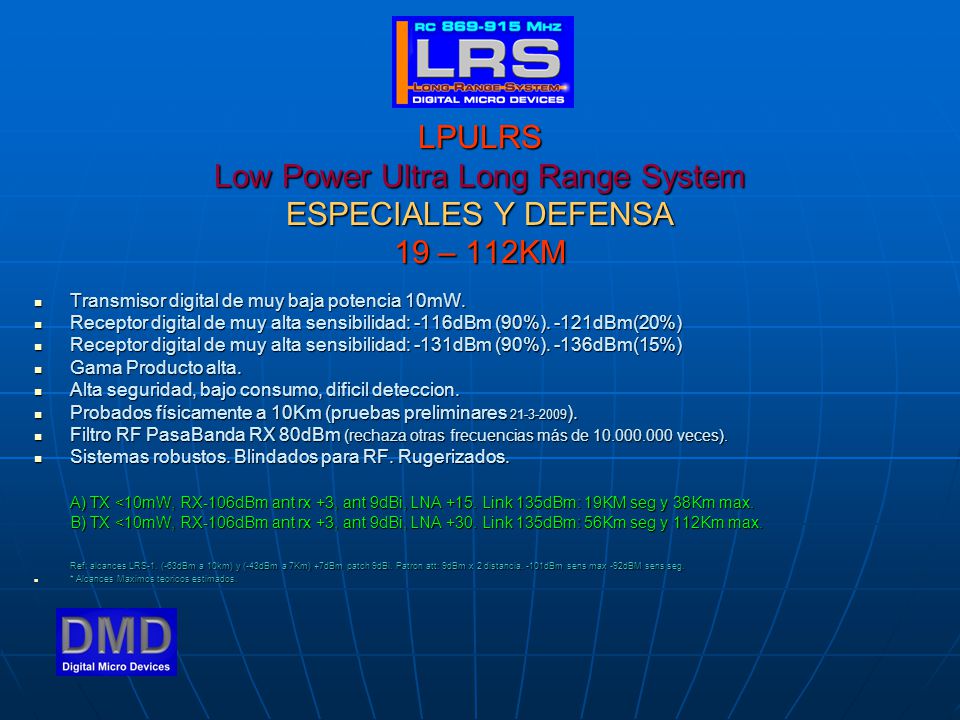

5 LPULRS Low Power Ultra Long Range System ESPECIALES Y DEFENSA 19 – 112KM  Transmisor digital de muy baja potencia 10mW.  Receptor digital de muy alta sensibilidad: -116dBm (90%). -121dBm(20%)  Receptor digital de muy alta sensibilidad: -131dBm (90%). -136dBm(15%)  Gama Producto alta.  Alta seguridad, bajo consumo, dificil deteccion.  Probados físicamente a 10Km (pruebas preliminares 21-3-2009 ).  Filtro RF PasaBanda RX 80dBm (rechaza otras frecuencias más de 10.000.000 veces).  Sistemas robustos. Blindados para RF. Rugerizados. A) TX <10mW, RX-106dBm ant rx +3, ant 9dBi, LNA +15. Link 135dBm: 19KM seg y 38Km max. B) TX <10mW, RX-106dBm ant rx +3, ant 9dBi, LNA +30. Link 135dBm: 56Km seg y 112Km max. Ref: alcances LRS-1. (-63dBm a 10km) y (-43dBm a 7Km) +7dBm patch 9dBi. Patron att: 9dBm x 2 distancia. -101dBm sens max -92dBM sens seg.  * Alcances Maximos teoricos estimados.

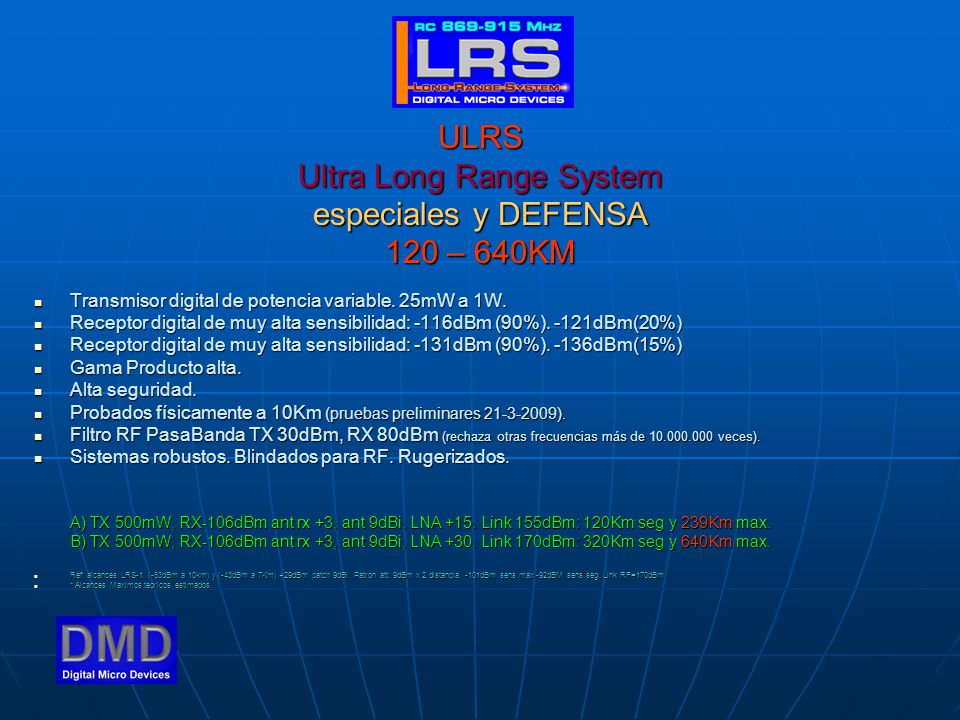

6 ULRS Ultra Long Range System especiales y DEFENSA 120 – 640KM  Transmisor digital de potencia variable. 25mW a 1W.  Receptor digital de muy alta sensibilidad: -116dBm (90%). -121dBm(20%)  Receptor digital de muy alta sensibilidad: -131dBm (90%). -136dBm(15%)  Gama Producto alta.  Alta seguridad.  Probados físicamente a 10Km (pruebas preliminares 21-3-2009).  Filtro RF PasaBanda TX 30dBm, RX 80dBm (rechaza otras frecuencias más de 10.000.000 veces).  Sistemas robustos. Blindados para RF. Rugerizados. A) TX 500mW, RX-106dBm ant rx +3, ant 9dBi, LNA +15. Link 155dBm: 120Km seg y 239Km max. B) TX 500mW, RX-106dBm ant rx +3, ant 9dBi, LNA +30. Link 170dBm: 320Km seg y 640Km max.  Ref: alcances LRS-1. (-63dBm a 10km) y (-43dBm a 7Km) +29dBm patch 9dBi. Patron att: 9dBm x 2 distancia. -101dBm sens max -92dBM sens seg. Link RF=170dBm  * Alcances Maximos teoricos estimados.

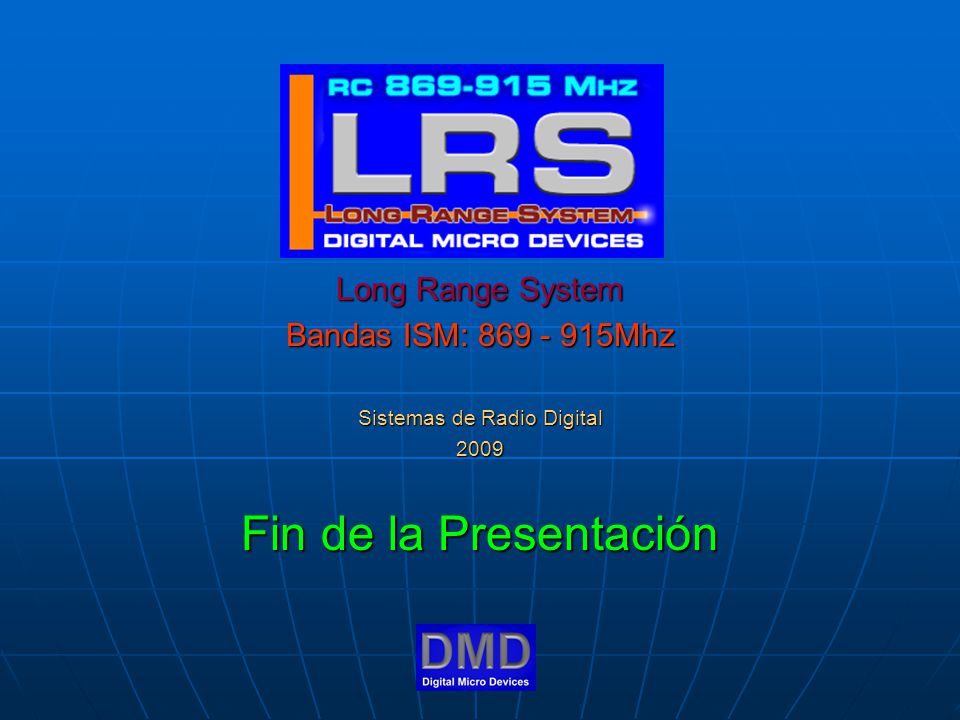

7 Long Range System Bandas ISM: 869 - 915Mhz Sistemas de Radio Digital 2009 Fin de la Presentación
