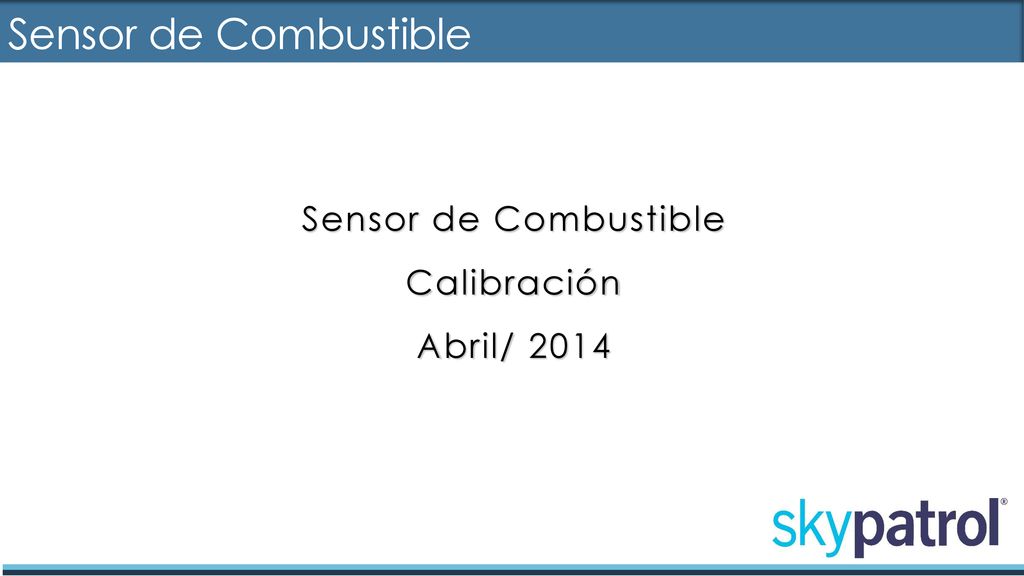

1 Sensor de Combustible Sensor de Combustible Calibración Abril/ 2014

2 Calibración por geometría

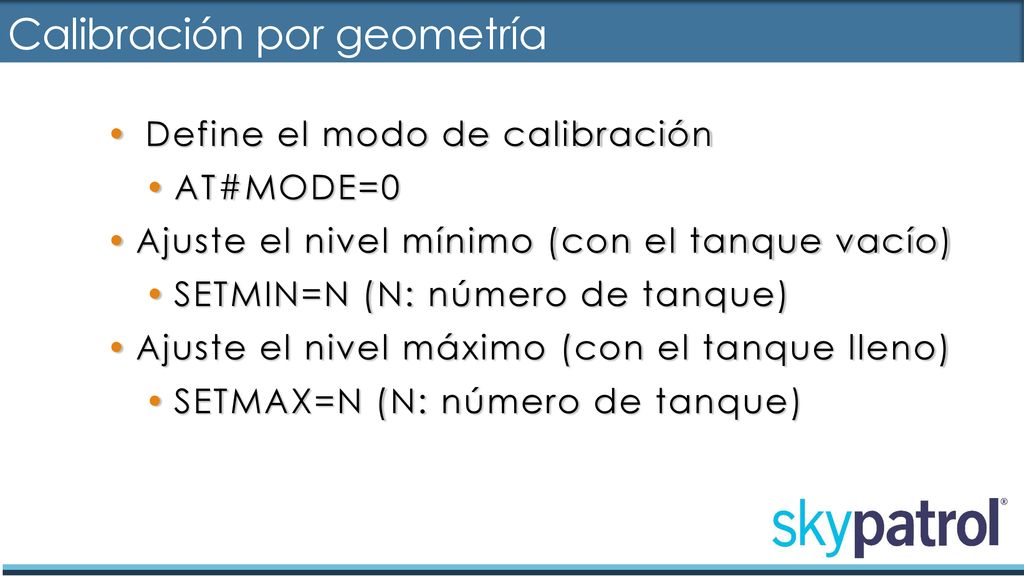

Define el modo de calibración AT#MODE=0 Ajuste el nivel mínimo (con el tanque vacío) SETMIN=N (N: número de tanque) Ajuste el nivel máximo (con el tanque lleno) SETMAX=N (N: número de tanque)

3 Calibración por geometría

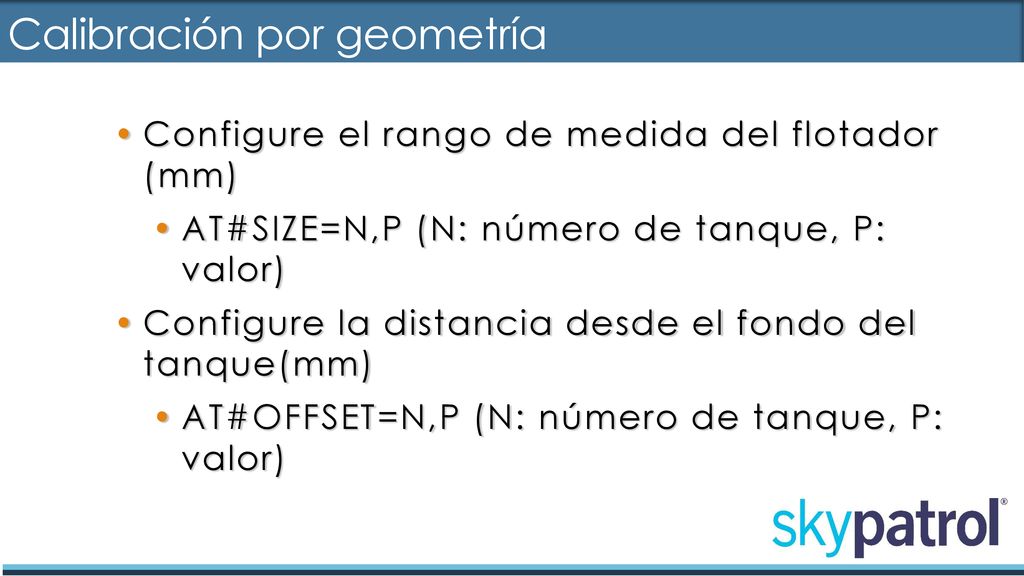

Configure el rango de medida del flotador (mm) AT#SIZE=N,P (N: número de tanque, P: valor) Configure la distancia desde el fondo del tanque(mm) AT#OFFSET=N,P (N: número de tanque, P: valor)

4 Calibración por geometría

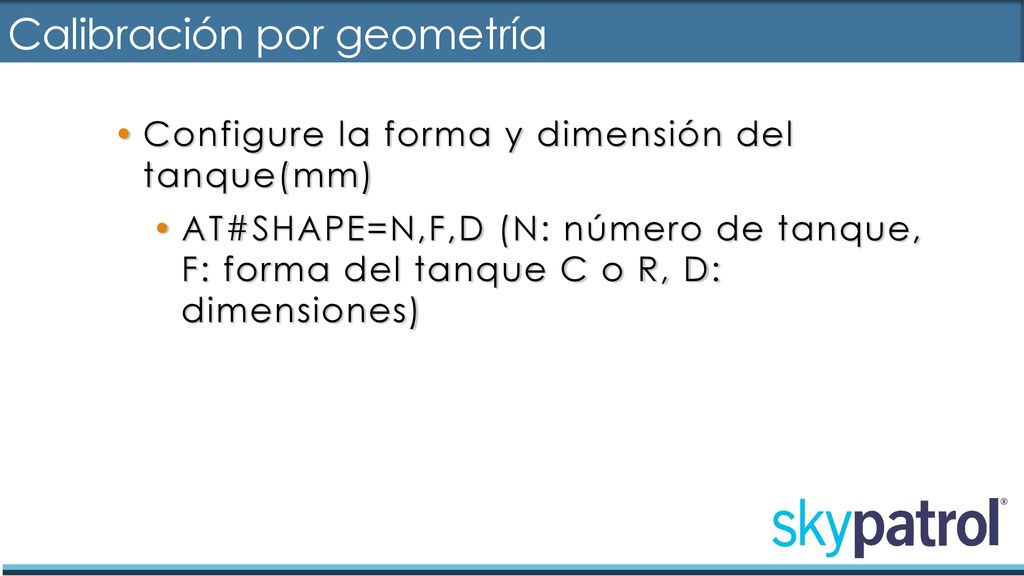

Configure la forma y dimensión del tanque(mm) AT#SHAPE=N,F,D (N: número de tanque, F: forma del tanque C o R, D: dimensiones)

5 Calibración por vertimiento

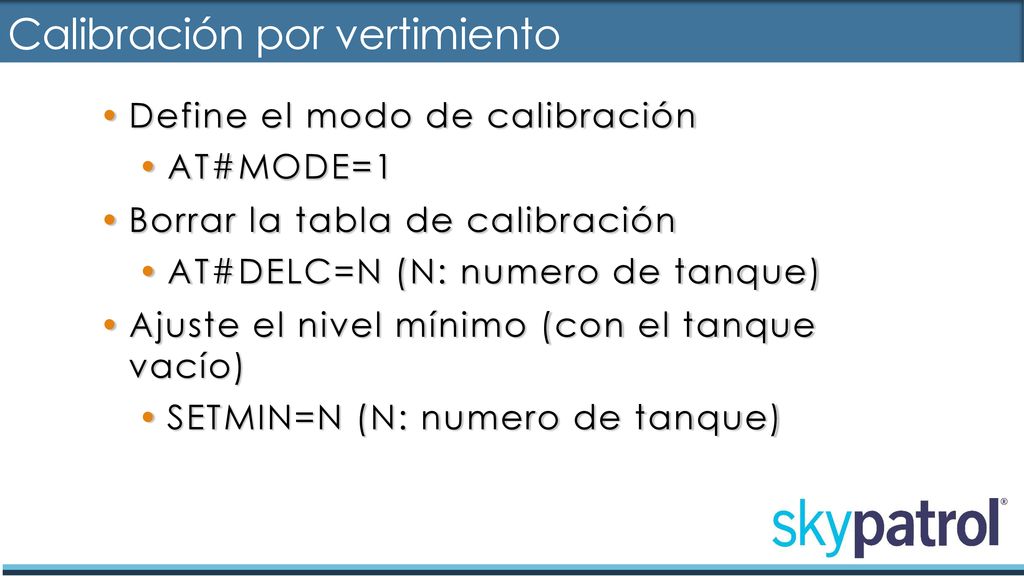

Define el modo de calibración AT#MODE=1 Borrar la tabla de calibración AT#DELC=N (N: numero de tanque) Ajuste el nivel mínimo (con el tanque vacío) SETMIN=N (N: numero de tanque)

6 Calibración por vertimiento

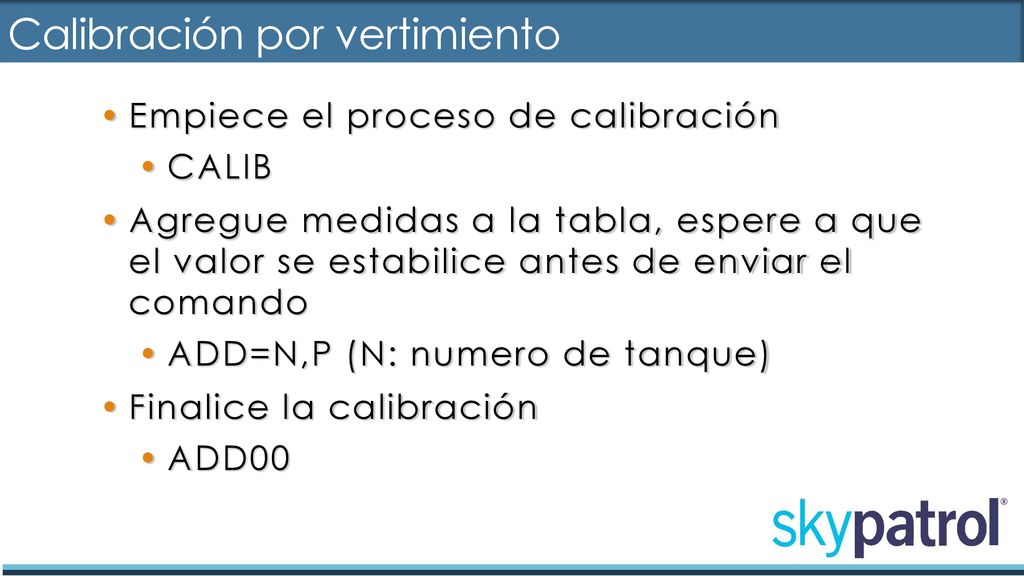

Empiece el proceso de calibración CALIB Agregue medidas a la tabla, espere a que el valor se estabilice antes de enviar el comando ADD=N,P (N: numero de tanque) Finalice la calibración ADD00

7 Calibración por vertimiento

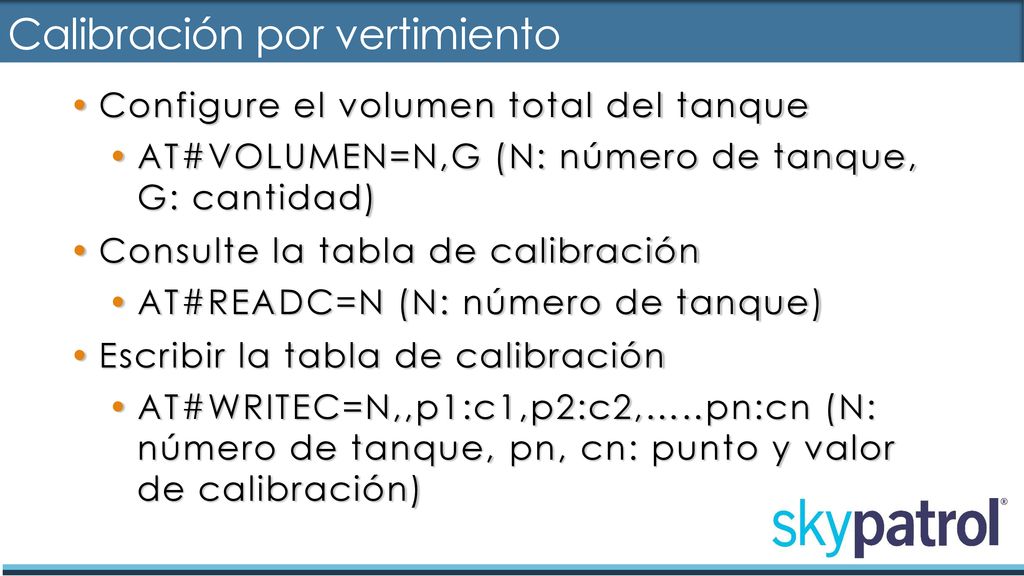

Configure el volumen total del tanque AT#VOLUMEN=N,G (N: número de tanque, G: cantidad) Consulte la tabla de calibración AT#READC=N (N: número de tanque) Escribir la tabla de calibración AT#WRITEC=N,,p1:c1,p2:c2,…..pn:cn (N: número de tanque, pn, cn: punto y valor de calibración)

8 Calibración por vertimiento - Simulación

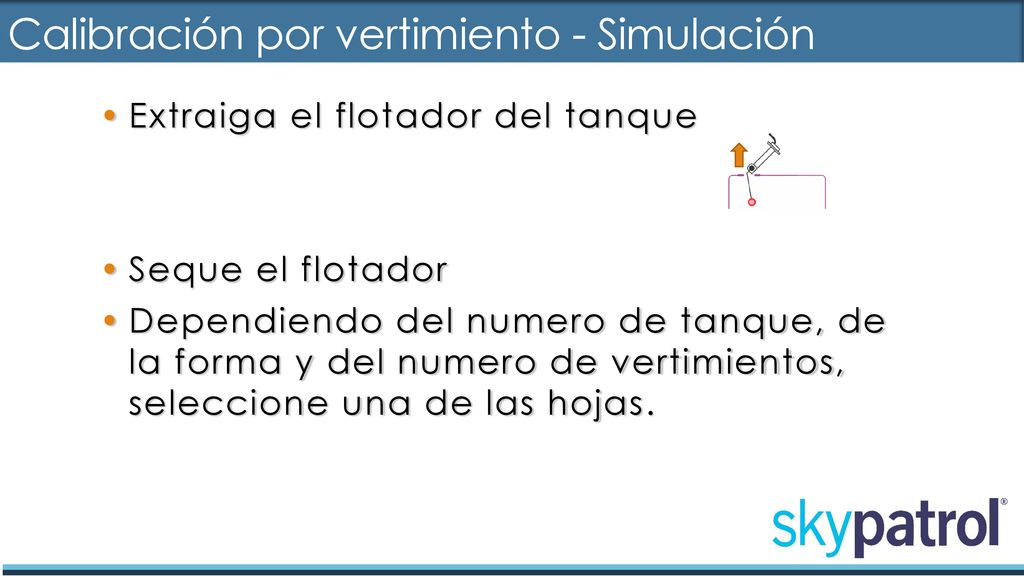

Extraiga el flotador del tanque Seque el flotador Dependiendo del numero de tanque, de la forma y del numero de vertimientos, seleccione una de las hojas.

9 Calibración por vertimiento - Simulación
Ingrese los valores requeridos (dimensiones del tanque)

10 Calibración por vertimiento - Simulación

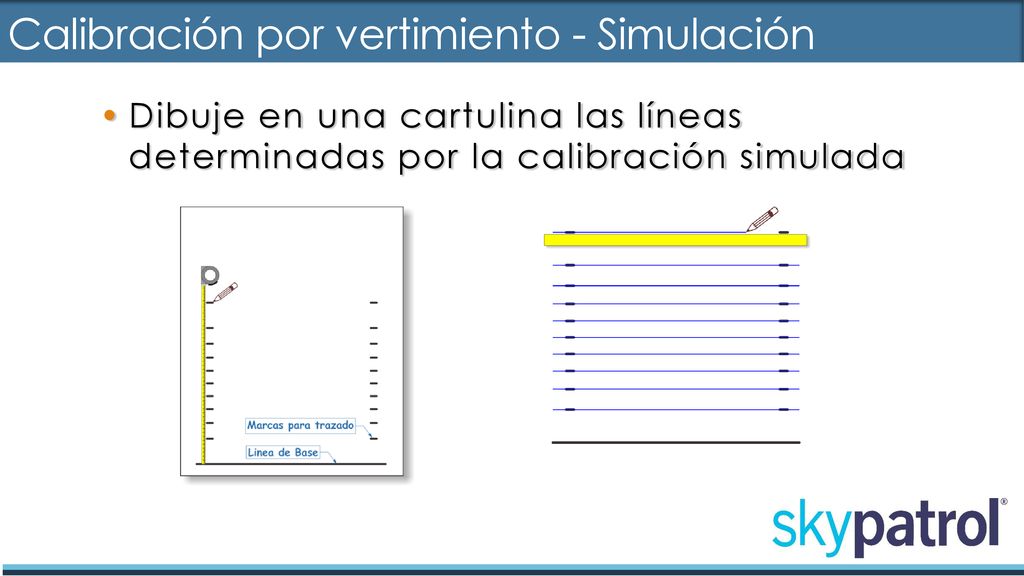

Dibuje en una cartulina las líneas determinadas por la calibración simulada

11 Calibración por vertimiento - Simulación
A continuación se muestran las secciones en las que se dividen los niveles de combustible.

12 Calibración por vertimiento - Simulación

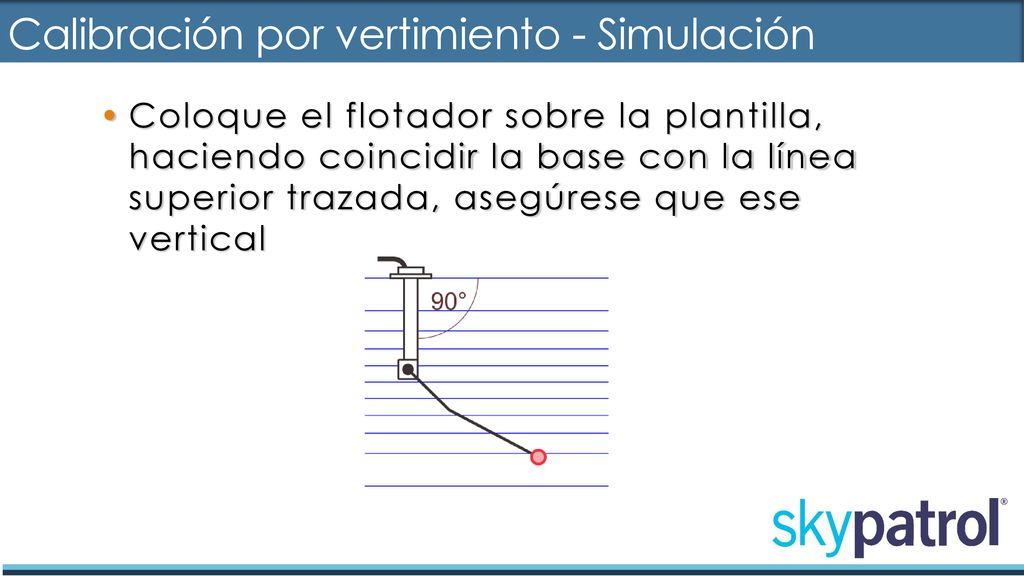

Coloque el flotador sobre la plantilla, haciendo coincidir la base con la línea superior trazada, asegúrese que ese vertical

13 Calibración por vertimiento - Simulación

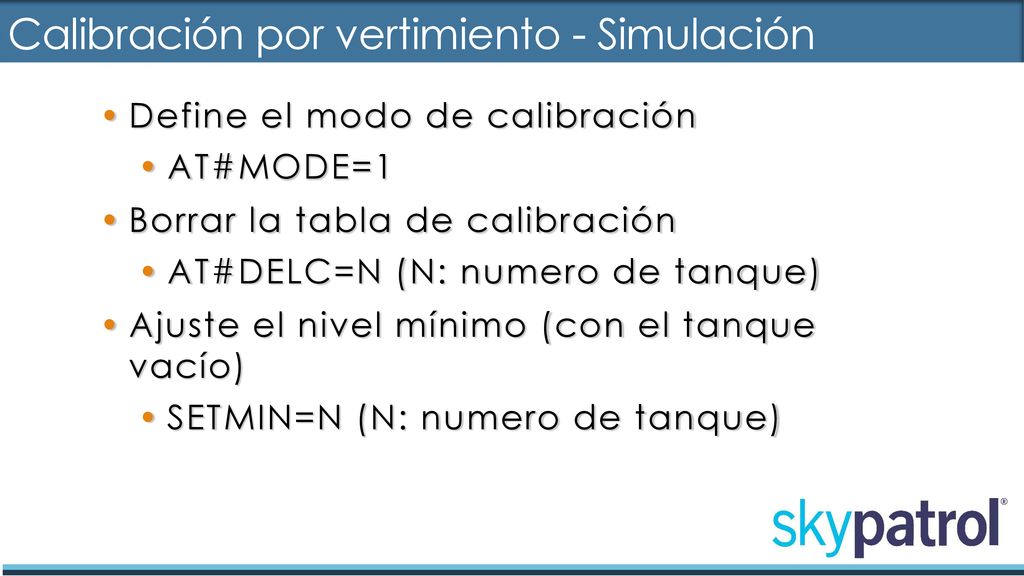

Define el modo de calibración AT#MODE=1 Borrar la tabla de calibración AT#DELC=N (N: numero de tanque) Ajuste el nivel mínimo (con el tanque vacío) SETMIN=N (N: numero de tanque)

14 Calibración por vertimiento - Simulación

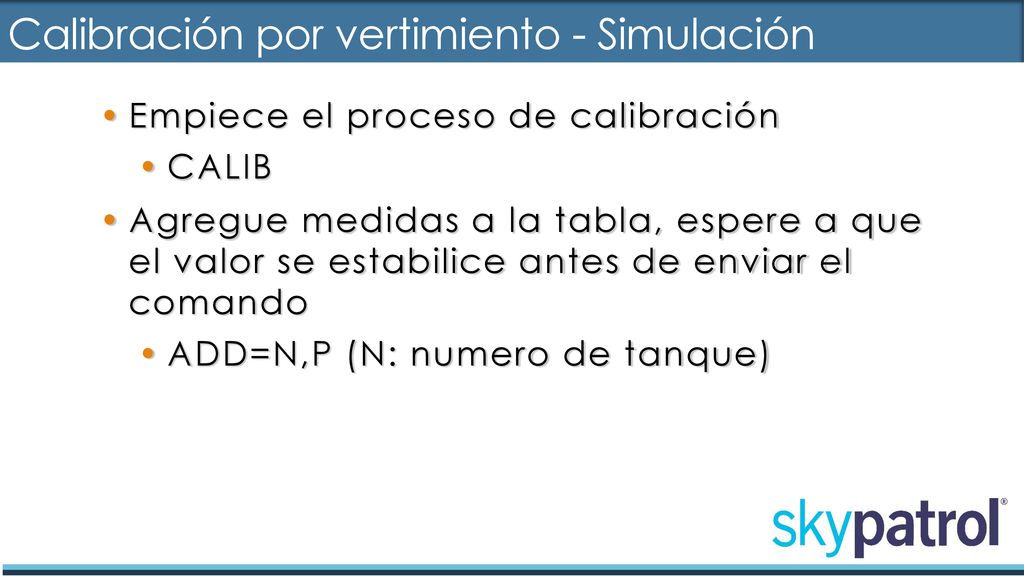

Empiece el proceso de calibración CALIB Agregue medidas a la tabla, espere a que el valor se estabilice antes de enviar el comando ADD=N,P (N: numero de tanque)

15 Calibración por vertimiento - Simulación
Repita el procedimiento para todas las líneas marcadas

16 Calibración por vertimiento - Simulación

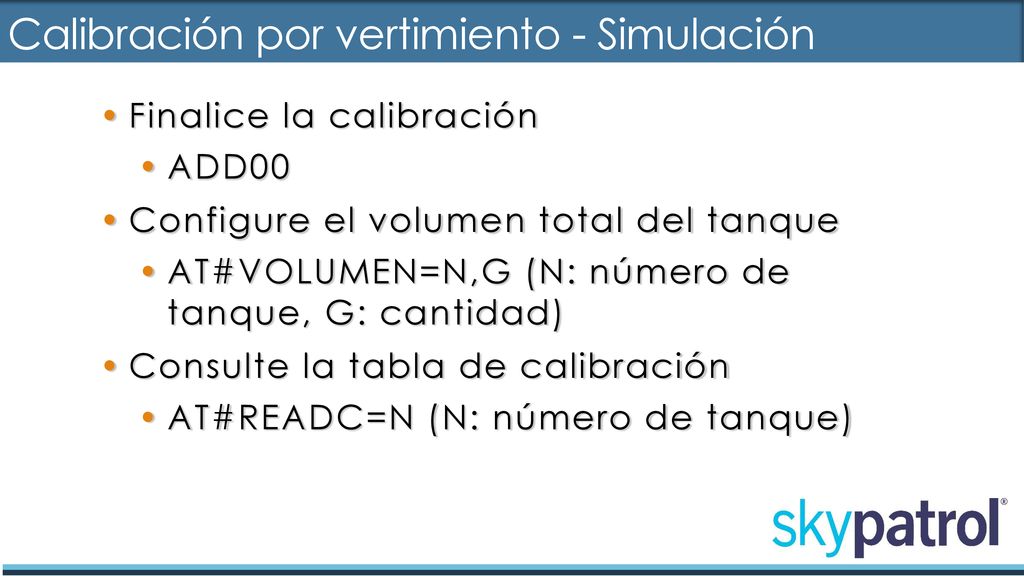

Finalice la calibración ADD00 Configure el volumen total del tanque AT#VOLUMEN=N,G (N: número de tanque, G: cantidad) Consulte la tabla de calibración AT#READC=N (N: número de tanque)

17 Calibración por vertimiento - Simulación

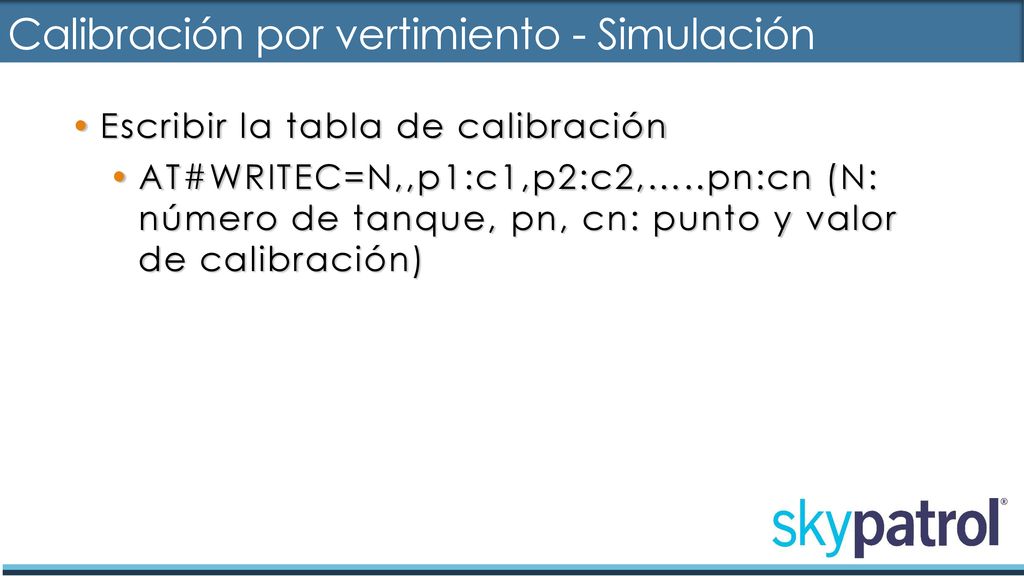

Escribir la tabla de calibración AT#WRITEC=N,,p1:c1,p2:c2,…..pn:cn (N: número de tanque, pn, cn: punto y valor de calibración)

18 Sensor de Combustible - Calibración

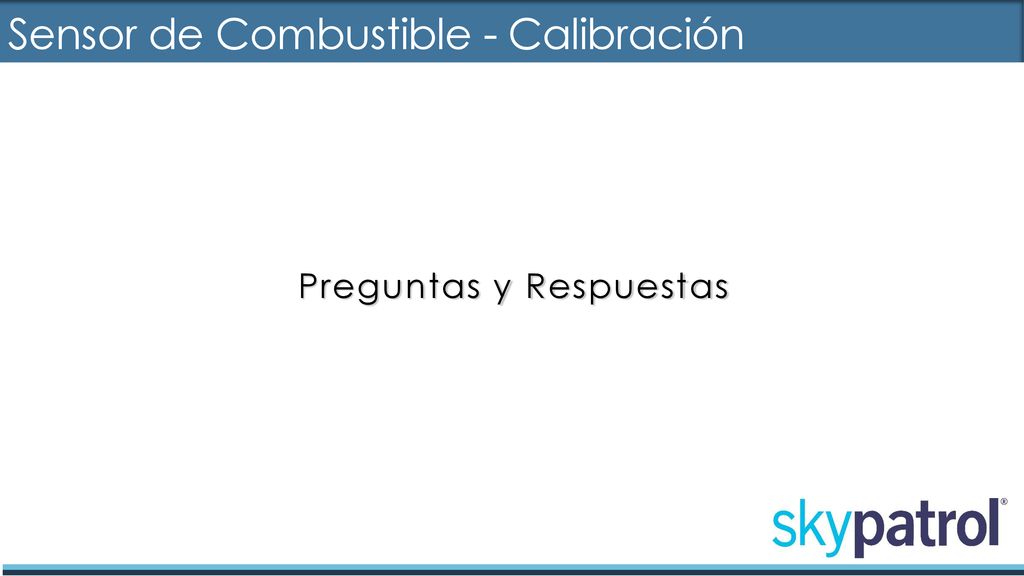

Preguntas y Respuestas
