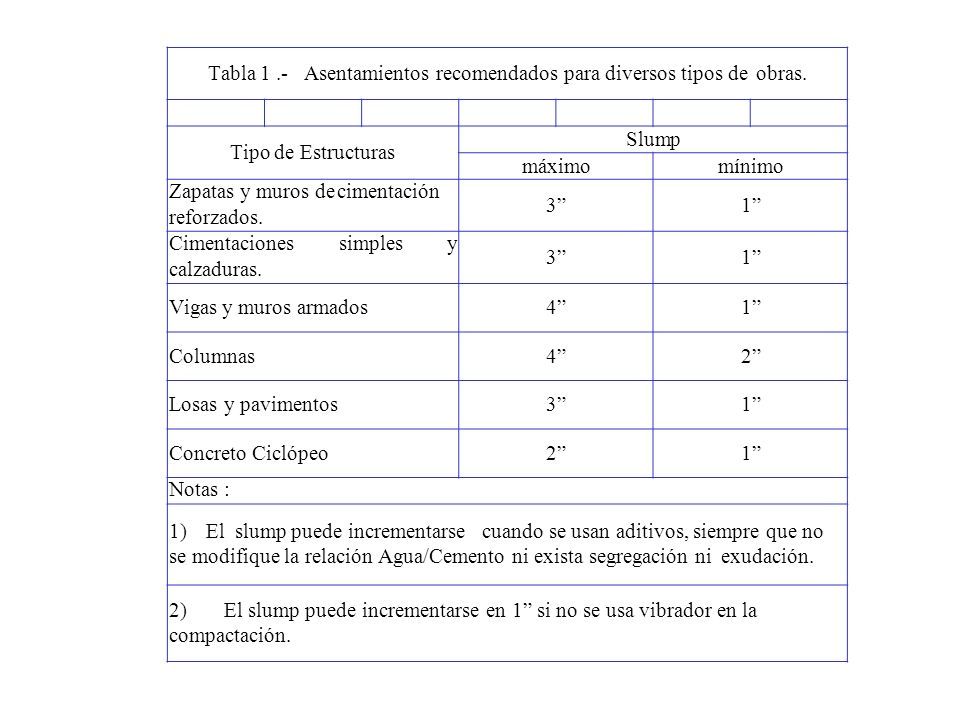

1 Slump máximomínimo Tabla 1.-Asentamientos recomendados para diversos tipos de obras. Tipo de Estructuras Zapatas y muros de cimentación reforzados. 3”1” Cimentacionessimplesy calzaduras. 3”1” Vigas y muros armados4”1” Columnas4”2” Losas y pavimentos3”1” Concreto Ciclópeo2”1” Notas : 1)El slump puede incrementarsecuando se usan aditivos, siempre que no se modifique la relación Agua/Cemento ni exista segregación ni exudación. 2)El slump puede incrementarse en 1” si no se usa vibrador en la compactación.

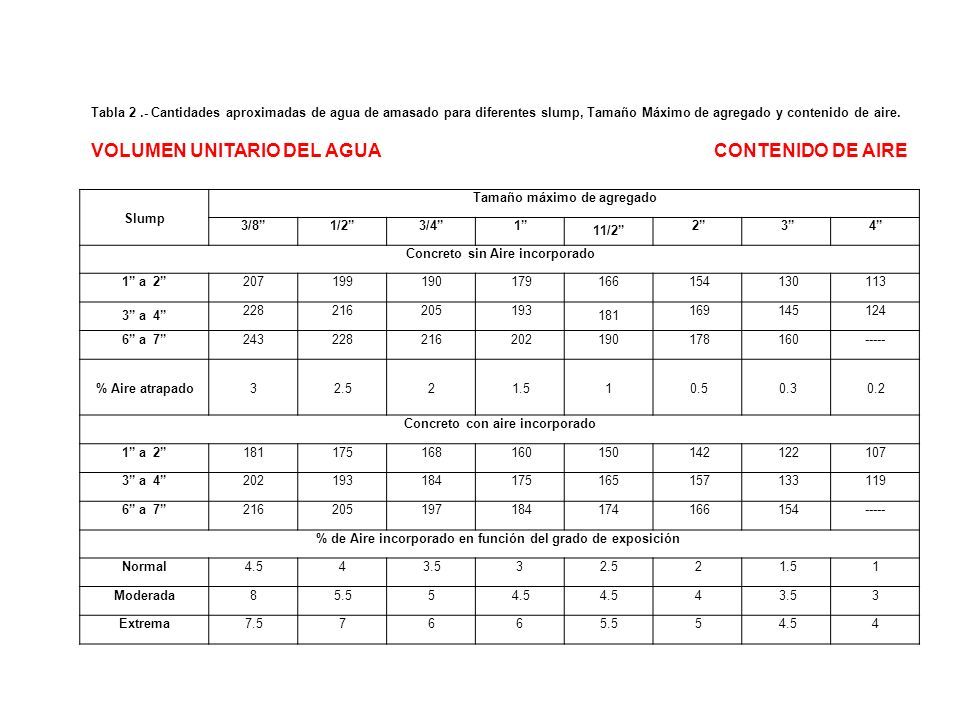

2 Tabla 2.- Cantidades aproximadas de agua de amasado para diferentes slump, Tamaño Máximo de agregado y contenido de aire. VOLUMEN UNITARIO DEL AGUA CONTENIDO DE AIRE Slump Tamaño máximo de agregado 3/8”1/2”3/4”1” 11/2” 2”3”4” Concreto sin Aire incorporado 1” a 2”207199190179166154130113 3” a 4” 228216205193 181 169145124 6” a 7”243228216202190178160----- % Aire atrapado32.521.510.50.30.2 Concreto con aire incorporado 1” a 2”181175168160150142122107 3” a 4”202193184175165157133119 6” a 7”216205197184174166154----- % de Aire incorporado en función del grado de exposición Normal4.543.532.521.51 Moderada85.554.5 43.53 Extrema7.57665.554.54

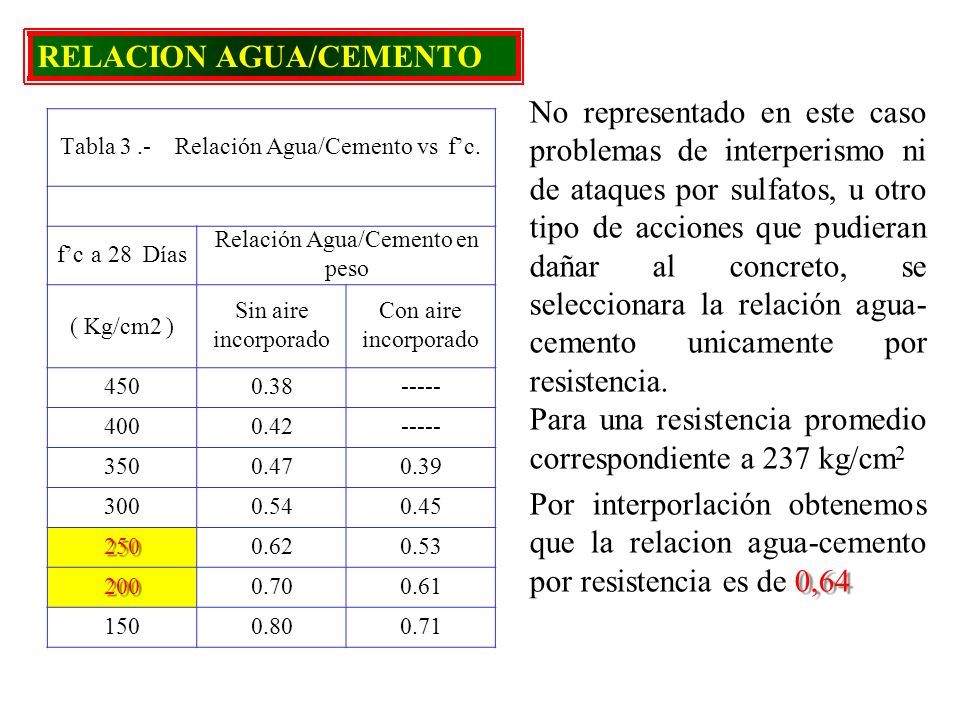

3 RELACION AGUA/CEMENTO Tabla 3.-Relación Agua/Cemento vs f’c. f’c a 28 Días Relación Agua/Cemento en peso ( Kg/cm2 ) Sin aire incorporado Con aire incorporado 4500.38----- 4000.42----- 3500.470.39 3000.540.45 2500.620.53 2000.700.61 1500.800.71 No representado en este caso problemas de interperismo ni de ataques por sulfatos, u otro tipo de acciones que pudieran dañar al concreto, se seleccionara la relación agua- cemento unicamente por resistencia. Para una resistencia promedio correspondiente a 237 kg/cm 2 Por interporlación obtenemos que la relacion agua-cemento por resistencia es de 0,64

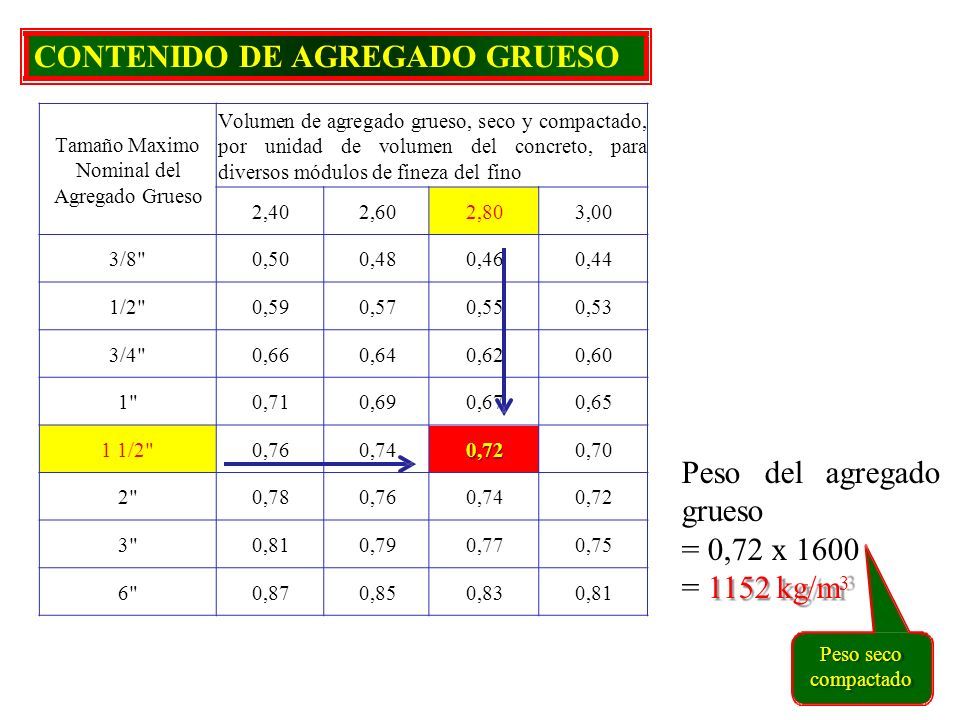

4 CONTENIDO DE AGREGADO GRUESO Tamaño Maximo Nominal del Agregado Grueso Volumen de agregado grueso, seco y compactado, por unidad de volumen del concreto, para diversos módulos de fineza del fino 2,402,602,803,00 3/8"0,500,480,460,44 1/2"0,590,570,550,53 3/4"0,660,640,620,60 1"0,710,690,670,65 1 1/2"0,760,740,720,70 2"0,780,760,740,72 3"0,810,790,770,75 6"0,870,850,830,81 Pesodelagregado grueso = 0,72 x 1600 = 1152 kg/m 3 Peso seco compactado

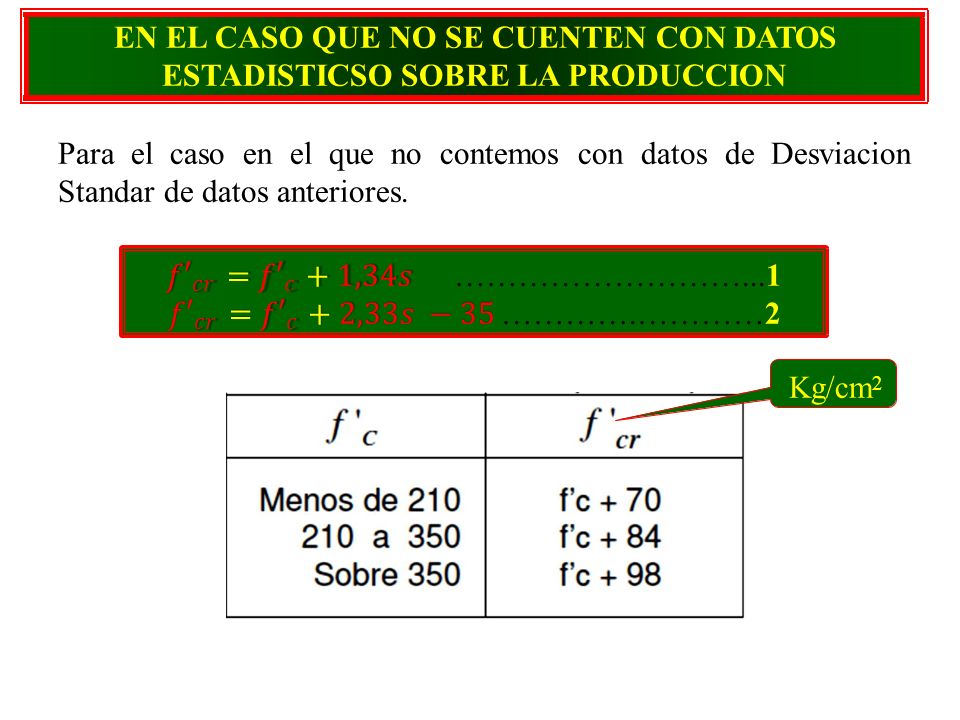

5 EN EL CASO QUE NO SE CUENTEN CON DATOS ESTADISTICSO SOBRE LA PRODUCCION ParaelcasoenelquenocontemoscondatosdeDesviacion Standar de datos anteriores. ′ = ′ + 1,34 ………………………...1 ′ = ′ + 2,33− 35 ………….…………2 Kg/cm 2

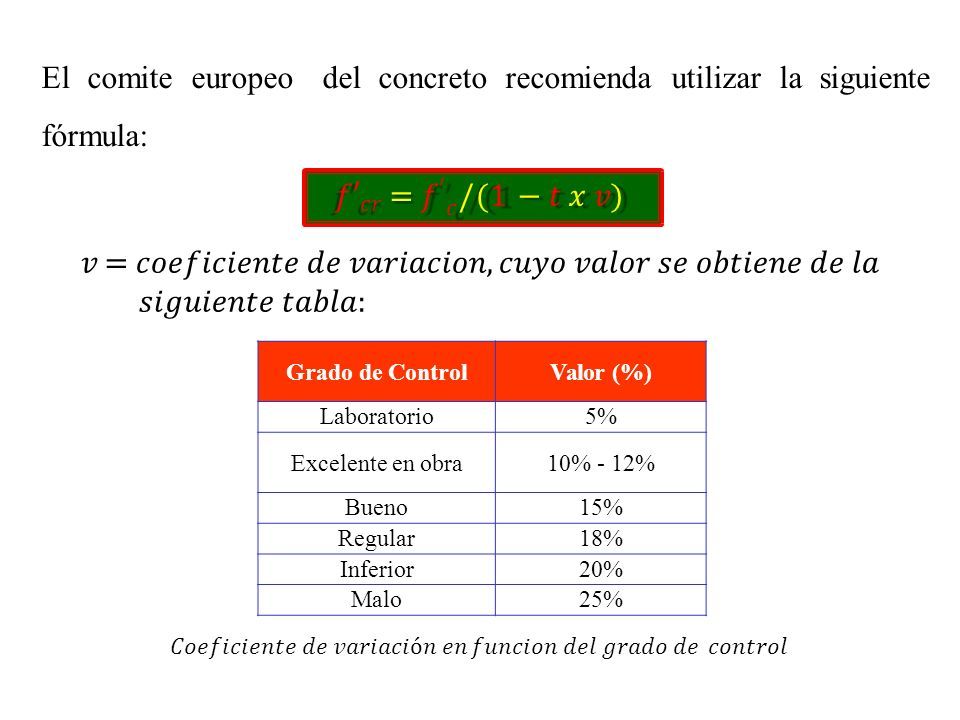

6 Elcomiteeuropeodelconcretorecomiendautilizarlasiguiente fórmula: ′ = ′ /(1 − ) =, : Grado de ControlValor (%) Laboratorio5% Excelente en obra10% - 12% Bueno15% Regular18% Inferior20% Malo25% ó

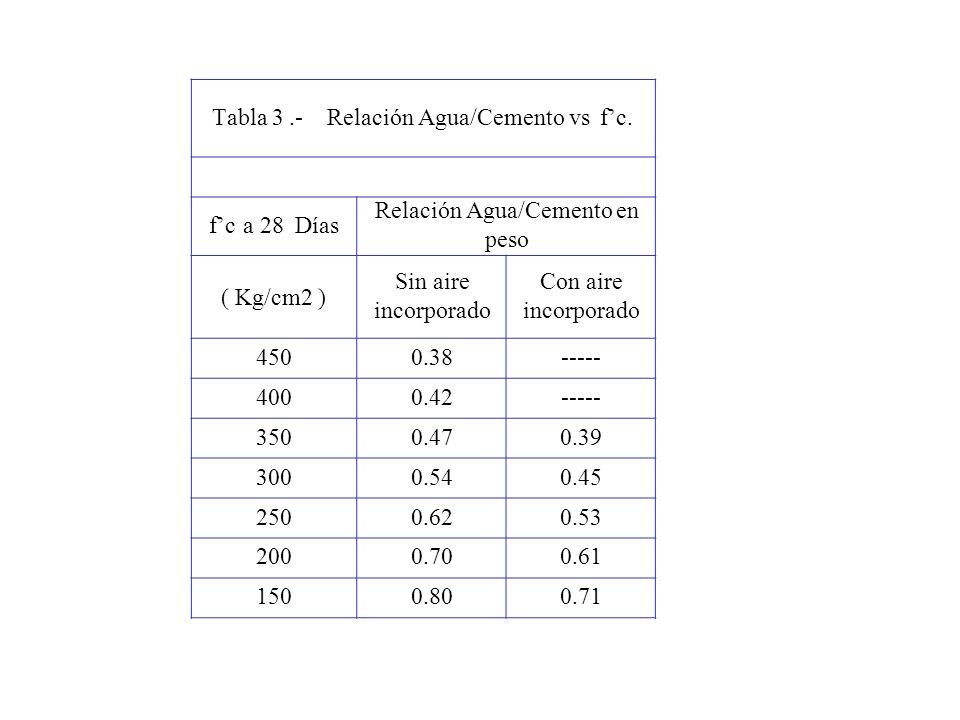

7 Tabla 3.-Relación Agua/Cemento vs f’c. f’c a 28 Días Relación Agua/Cemento en peso ( Kg/cm2 ) Sin aire incorporado Con aire incorporado 4500.38----- 4000.42----- 3500.470.39 3000.540.45 2500.620.53 2000.700.61 1500.800.71

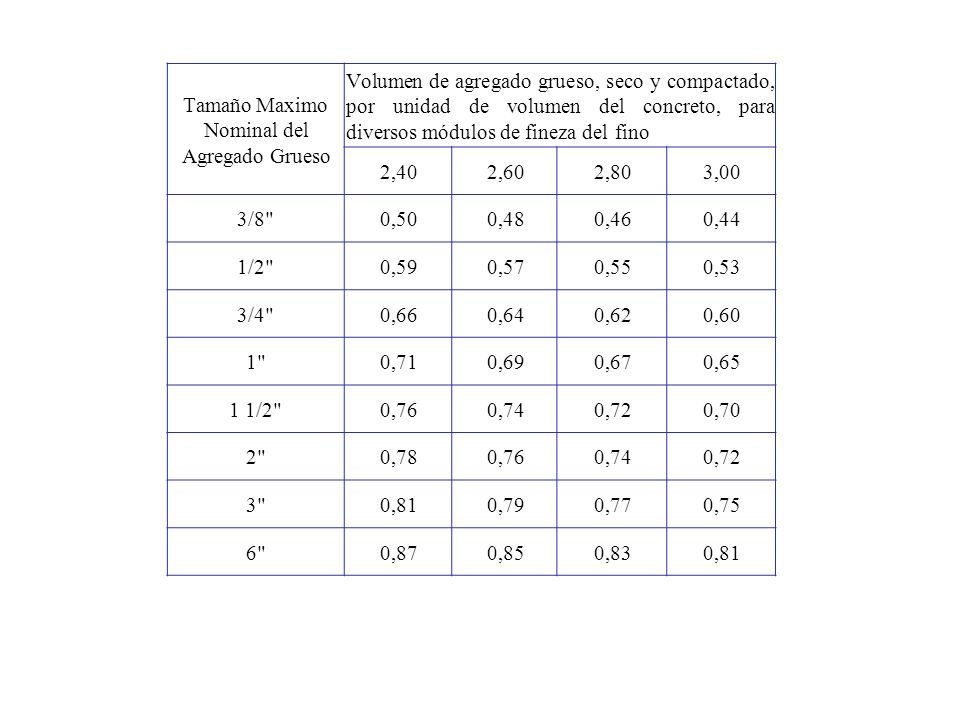

8 Tamaño Maximo Nominal del Agregado Grueso Volumen de agregado grueso, seco y compactado, por unidad de volumen del concreto, para diversos módulos de fineza del fino 2,402,602,803,00 3/8"0,500,480,460,44 1/2"0,590,570,550,53 3/4"0,660,640,620,60 1"0,710,690,670,65 1 1/2"0,760,740,720,70 2"0,780,760,740,72 3"0,810,790,770,75 6"0,870,850,830,81

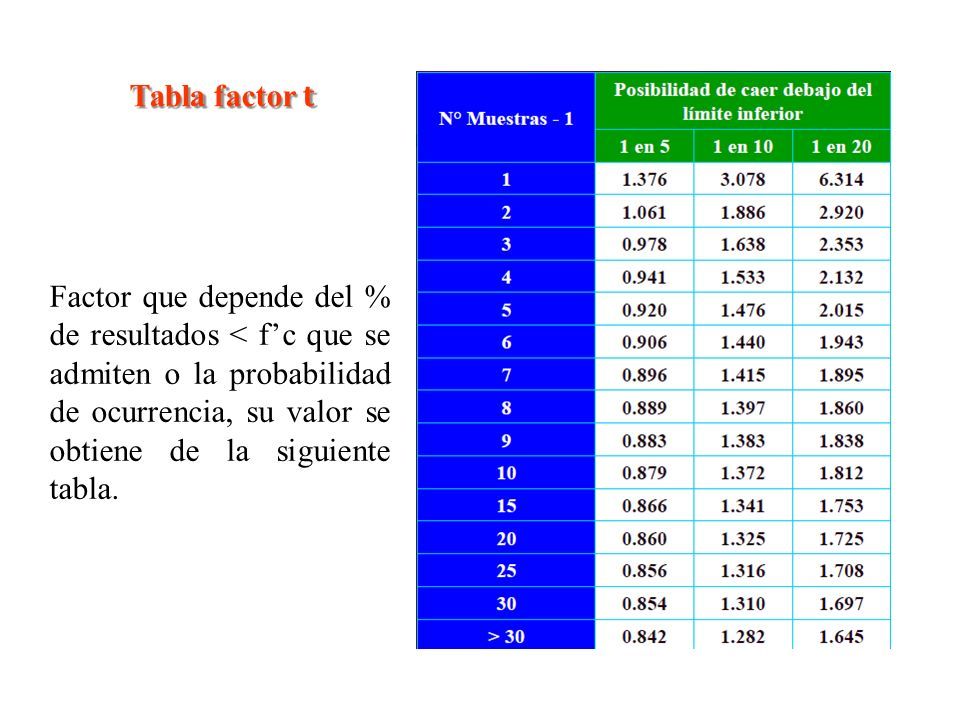

9 Tabla factor Factor que depende del % de resultados < f’c que se admiten o la probabilidad de ocurrencia, su valor se obtiene de la siguiente tabla.
