Taller diseño de mezclas de concreto hidráulico

Presentación del tema: "Taller diseño de mezclas de concreto hidráulico"— Transcripción de la presentación:

1 Taller diseño de mezclas de concreto hidráulico
Instituto Tecnológico de Tepic Academia y Departamento de Ingeniería Civil Grupo de Trabajo en Concreto Hidráulico Noviembre 2014

2 Procedimiento general iterativo
Propiedades de materiales Necesidades del proyecto O* Dosificación Mezcla de prueba Propiedades concreto fresco O * Propiedades concreto endurecido O*

3 4°

4 Revenimiento

5 Tamaño Máximo del Agregado
Espesor de losa o muro S/5 Separación entre acero de refuerzo ¾ r Separación entre acero y cimbra

6 Agua de mezclado

7 Relación A/C

8 𝐶𝑒𝑚𝑒𝑛𝑡𝑜= 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑 𝑑𝑒 𝑎𝑔𝑢𝑎 𝑅𝑒𝑙𝑎𝑐𝑖ó𝑛 𝐴/𝐶
Cantidad de cemento 𝐶𝑒𝑚𝑒𝑛𝑡𝑜= 𝐶𝑎𝑛𝑡𝑖𝑑𝑎𝑑 𝑑𝑒 𝑎𝑔𝑢𝑎 𝑅𝑒𝑙𝑎𝑐𝑖ó𝑛 𝐴/𝐶

9 Cantidad de Grava Grava = Volumen de grava * Peso volumétrico compacto

10 Cantidad de arena por Volúmenes absolutos
Cantidad arena = Volumen arena * Densidad

11 Ajustes por humedad y absorción de los agregados
Agua final = agua + absorción – humedad Agregados húmedos = agregados + humedad P. ej Agua final = – = kg Grava húmeda = = kg

12 Volumen de un cilindro = r2h = 3.1416(0.0752)30 = 0.053 m3
Resumen dosificación Kg para 1 m3 Kg para m3 Cemento Grava Arena Agua Multiplicas Volumen de un cilindro = r2h = (0.0752)30 = m3

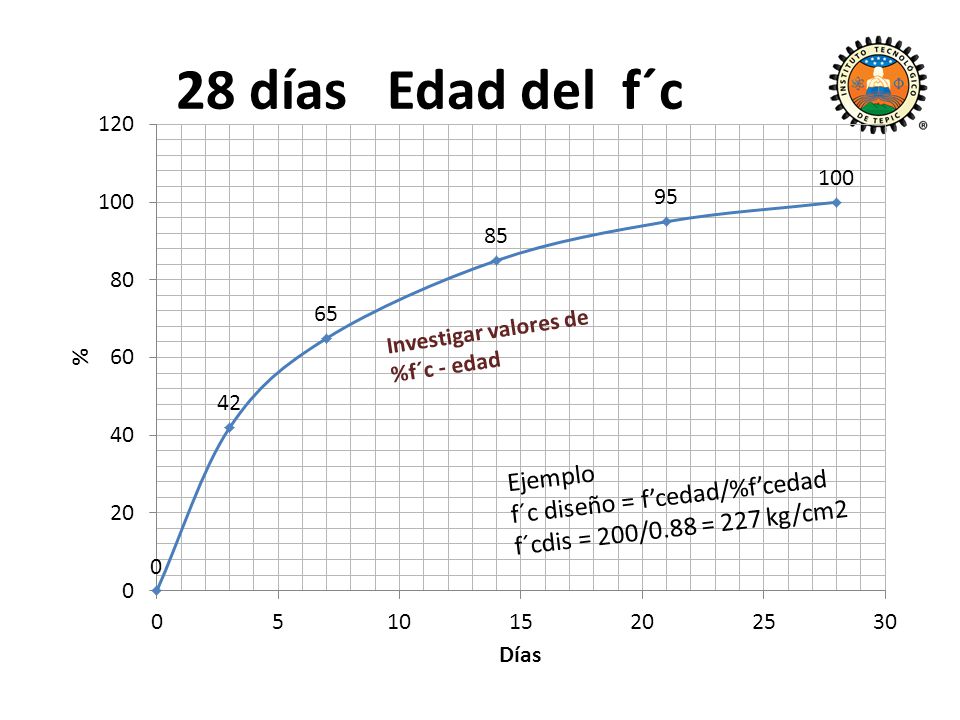

13 28 días Edad del f´c Ejemplo f´c diseño = f’cedad/%f’cedad
Investigar valores de %f´c - edad Ejemplo f´c diseño = f’cedad/%f’cedad f´cdis = 200/0.88 = 227 kg/cm2

14 Taller diseño de mezclas de concreto hidráulico
Fin Taller diseño de mezclas de concreto hidráulico Instituto Tecnológico de Tepic Academia y Departamento de Ingeniería Civil Grupo de Trabajo en Concreto Hidráulico
