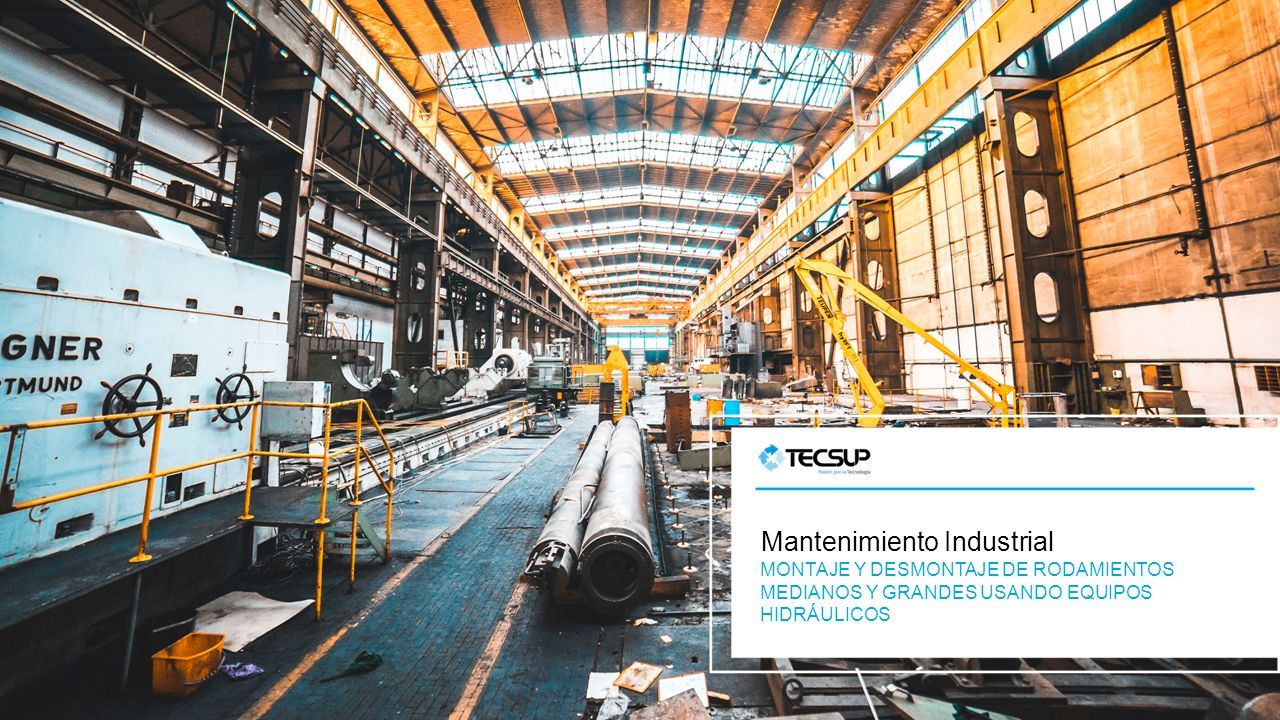

1 ¿Qué capacidad lograrás? Mantenimiento Industrial MONTAJE Y DESMONTAJE DE RODAMIENTOS MEDIANOS Y GRANDES USANDO EQUIPOS HIDRÁULICOS

2 Mantenimiento Industrial Semana 5 Montaje y desmontaje de rodamientos medianos y grandes usando equipos hidráulicos

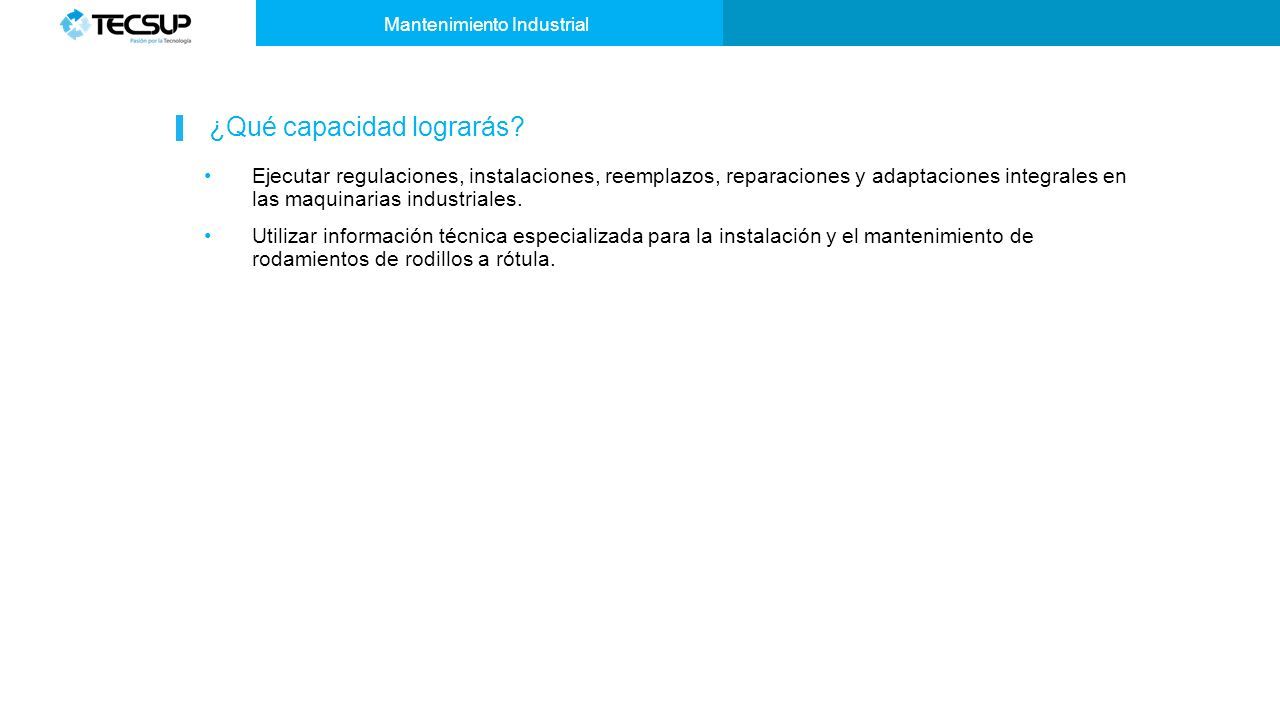

3 ¿Qué capacidad lograrás? Mantenimiento Industrial Ejecutar regulaciones, instalaciones, reemplazos, reparaciones y adaptaciones integrales en las maquinarias industriales. Utilizar información técnica especializada para la instalación y el mantenimiento de rodamientos de rodillos a rótula.

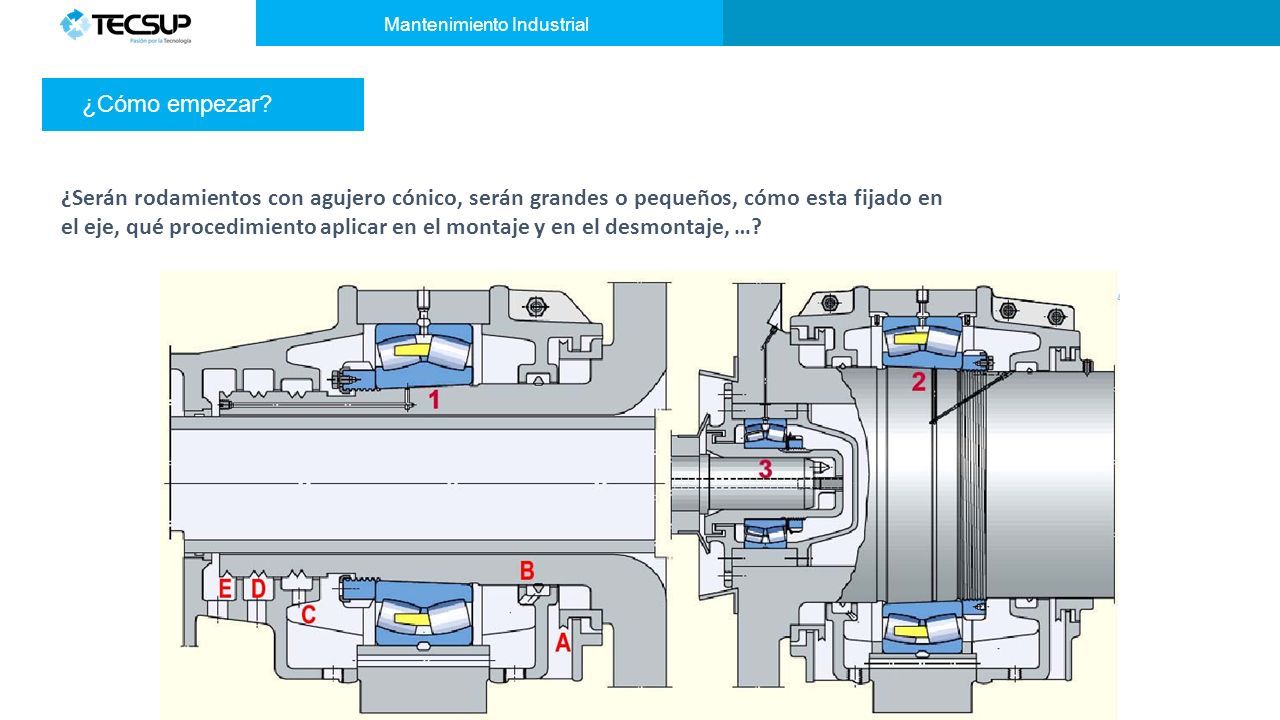

4 Mantenimiento Industrial ¿Serán rodamientos con agujero cónico, serán grandes o pequeños, cómo esta fijado en el eje, qué procedimiento aplicar en el montaje y en el desmontaje, …? ¿Cómo empezar?

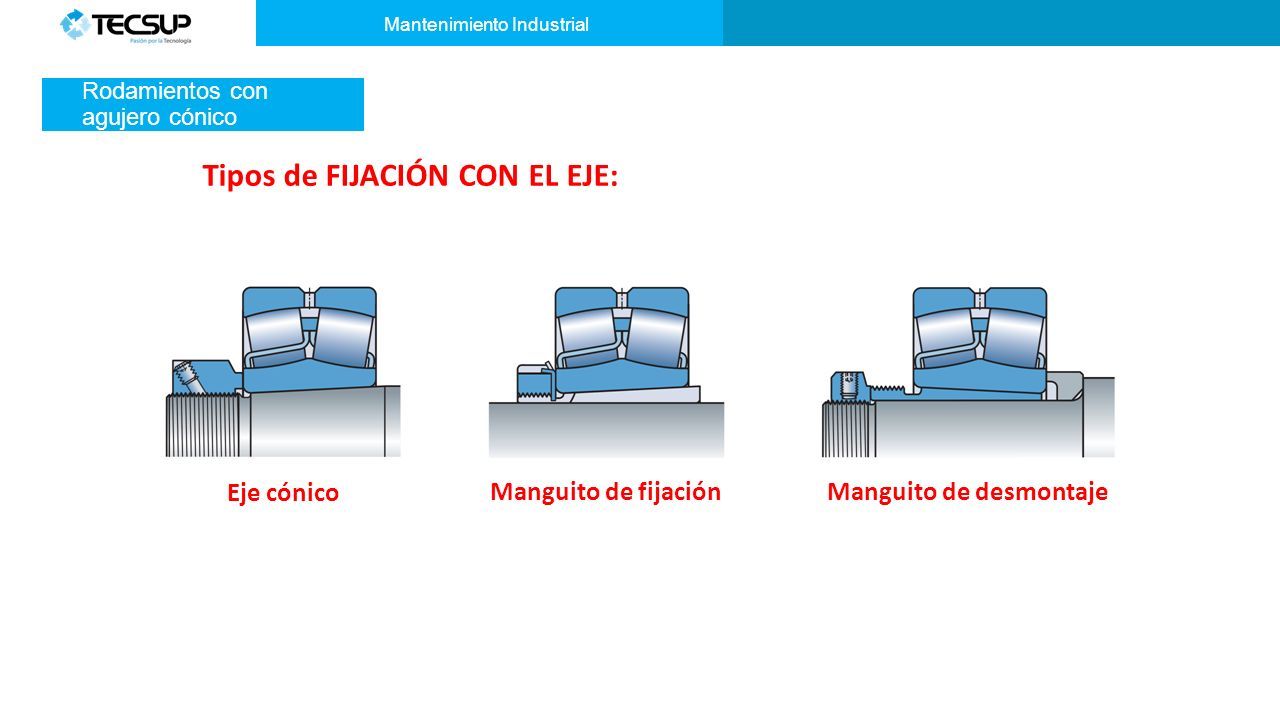

5 Mantenimiento Industrial Tipos de FIJACIÓN CON EL EJE: Eje cónico Manguito de fijación Manguito de desmontaje Rodamientos con agujero cónico

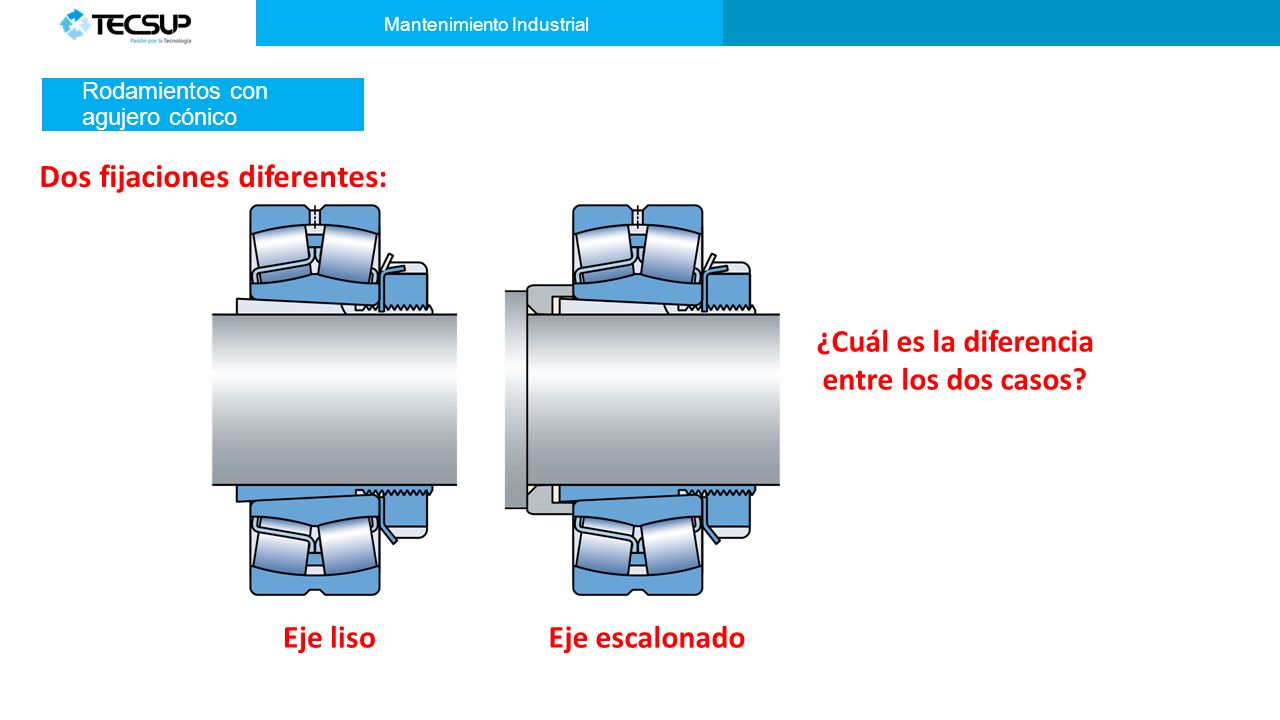

6 Mantenimiento Industrial Dos fijaciones diferentes: Eje liso Manguito de fijación ¿Cuál es la diferencia entre los dos casos? Eje escalonado Rodamientos con agujero cónico

7 Mantenimiento Industrial Diferentes accesorios: Diseño básico ¿Cuál es la diferencia? Manguitos de fijación Con conductos y ranuras de distribución Manguitos de desmontaje Rodamientos con agujero cónico

8

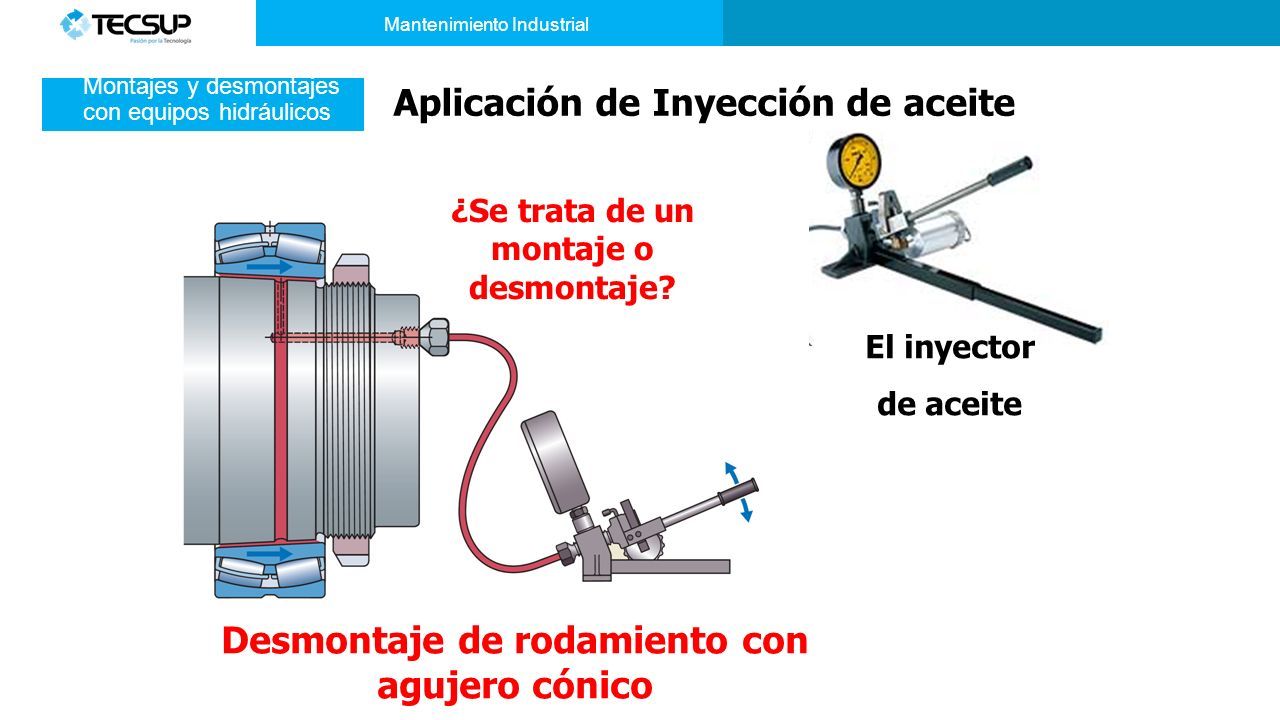

9 Mantenimiento Industrial Desmontaje de rodamiento con agujero cónico Aplicación de Inyección de aceite El inyector de aceite ¿Se trata de un montaje o desmontaje? Montajes y desmontajes con equipos hidráulicos

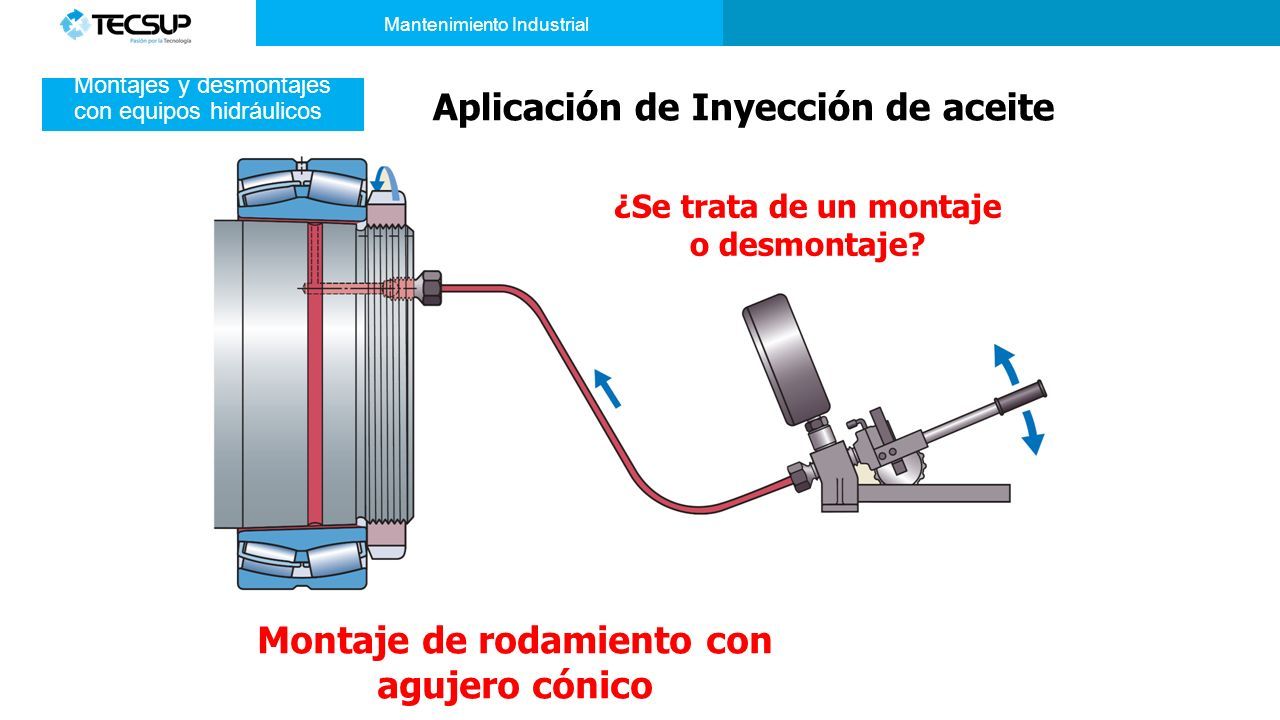

10 Mantenimiento Industrial Montaje de rodamiento con agujero cónico ¿Se trata de un montaje o desmontaje? Aplicación de Inyección de aceite Montajes y desmontajes con equipos hidráulicos

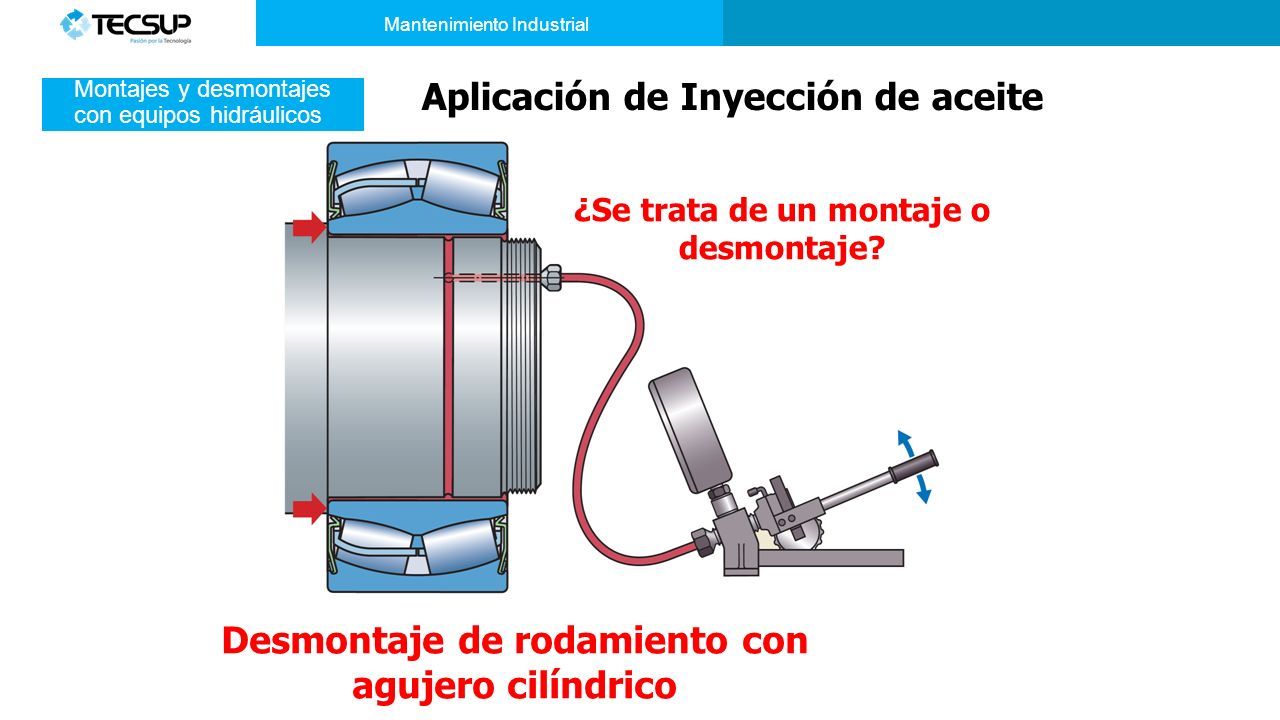

11 Mantenimiento Industrial Desmontaje de rodamiento con agujero cilíndrico ¿Se trata de un montaje o desmontaje? Aplicación de Inyección de aceite Montajes y desmontajes con equipos hidráulicos

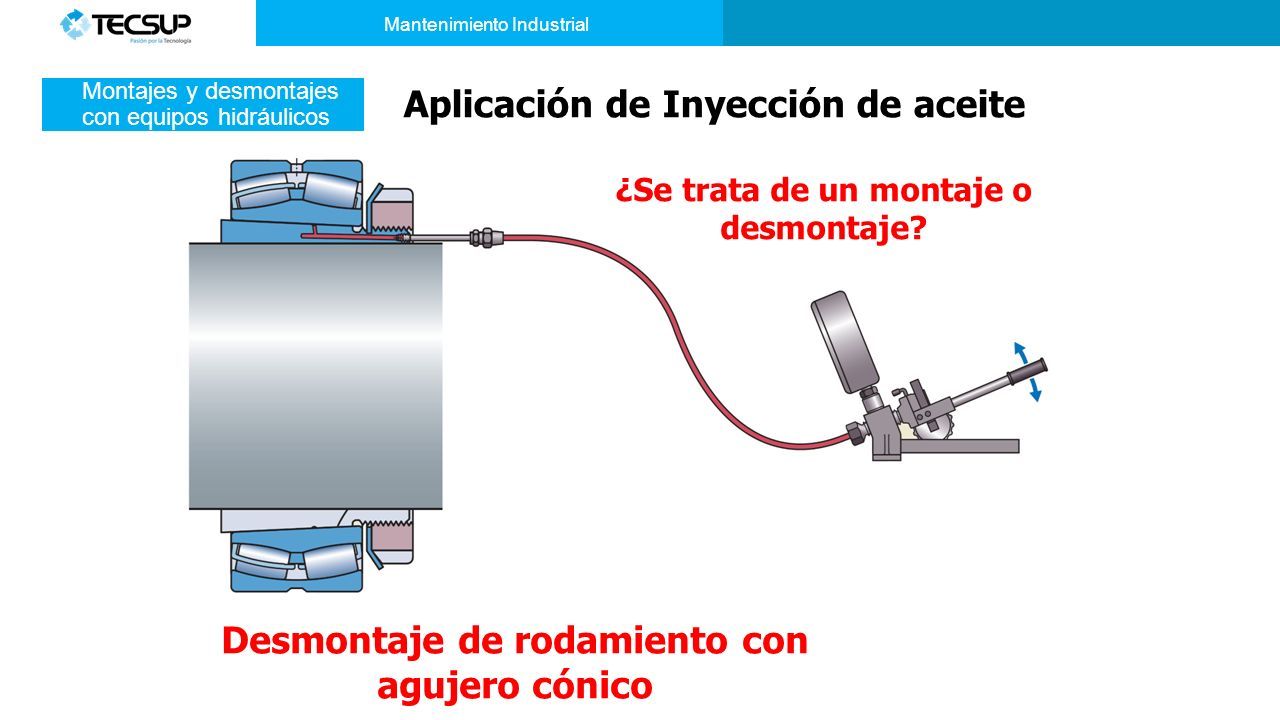

12 Mantenimiento Industrial Desmontaje de rodamiento con agujero cónico ¿Se trata de un montaje o desmontaje? Aplicación de Inyección de aceite Montajes y desmontajes con equipos hidráulicos

13 Mantenimiento Industrial Aplicación de la Bomba y la Tuerca Hidráulica a. Tuerca Hidráulica b. Bomba hidráulica c. Manómetro digital d. Reloj comparador ¿El conjunto lo conforman? Montajes y desmontajes con equipos hidráulicos

14

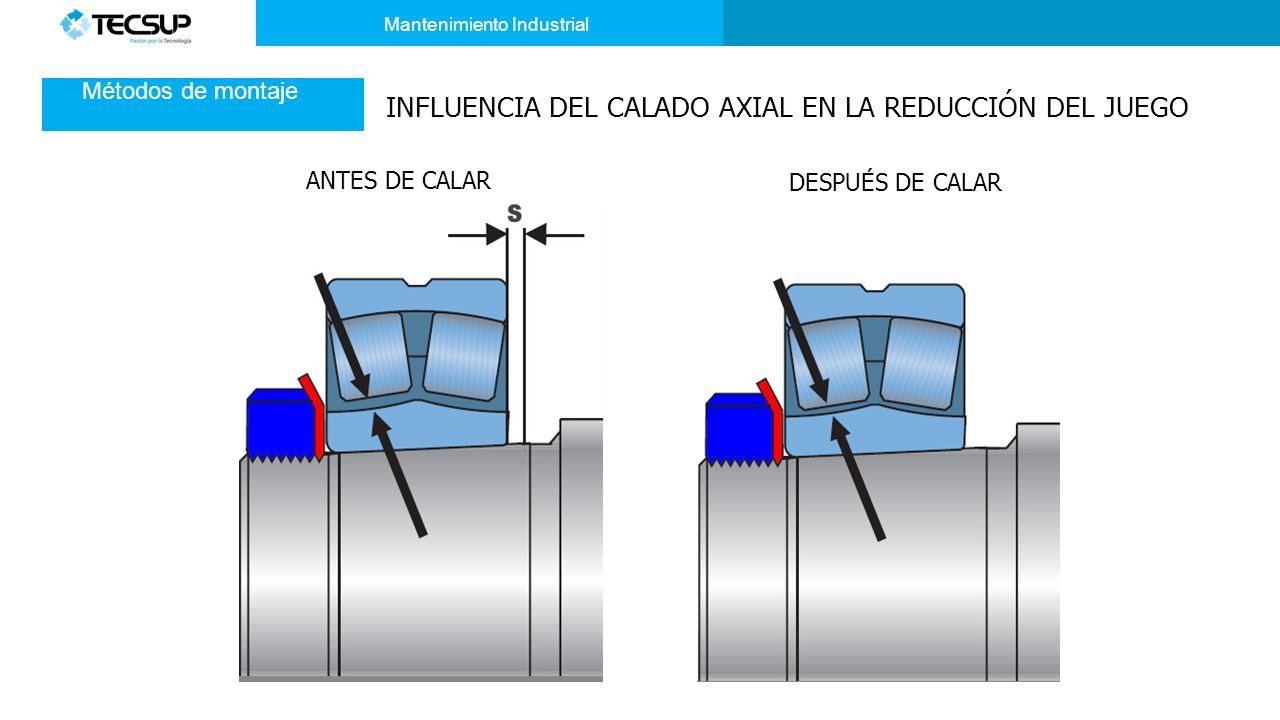

15 Mantenimiento Industrial INFLUENCIA DEL CALADO AXIAL EN LA REDUCCIÓN DEL JUEGO ANTES DE CALAR DESPUÉS DE CALAR Métodos de montaje

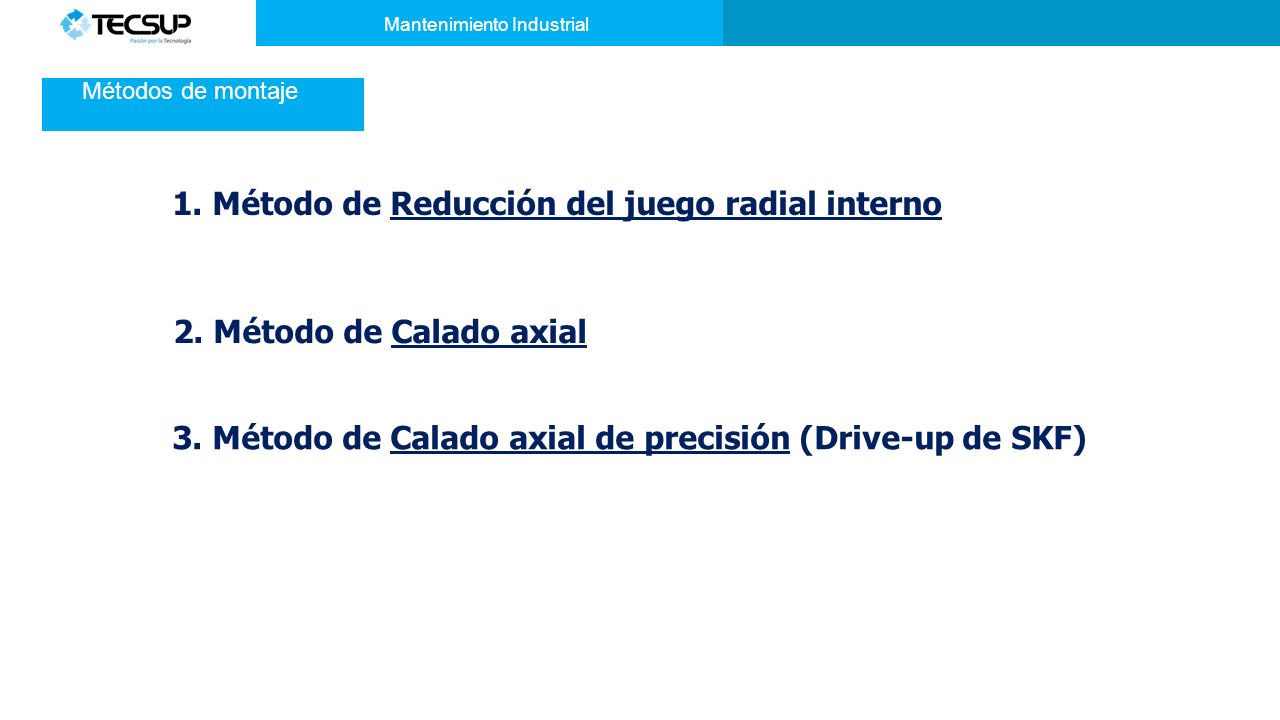

16 Mantenimiento Industrial 1. Método de Reducción del juego radial interno 2. Método de Calado axial 3. Método de Calado axial de precisión (Drive-up de SKF) Métodos de montaje

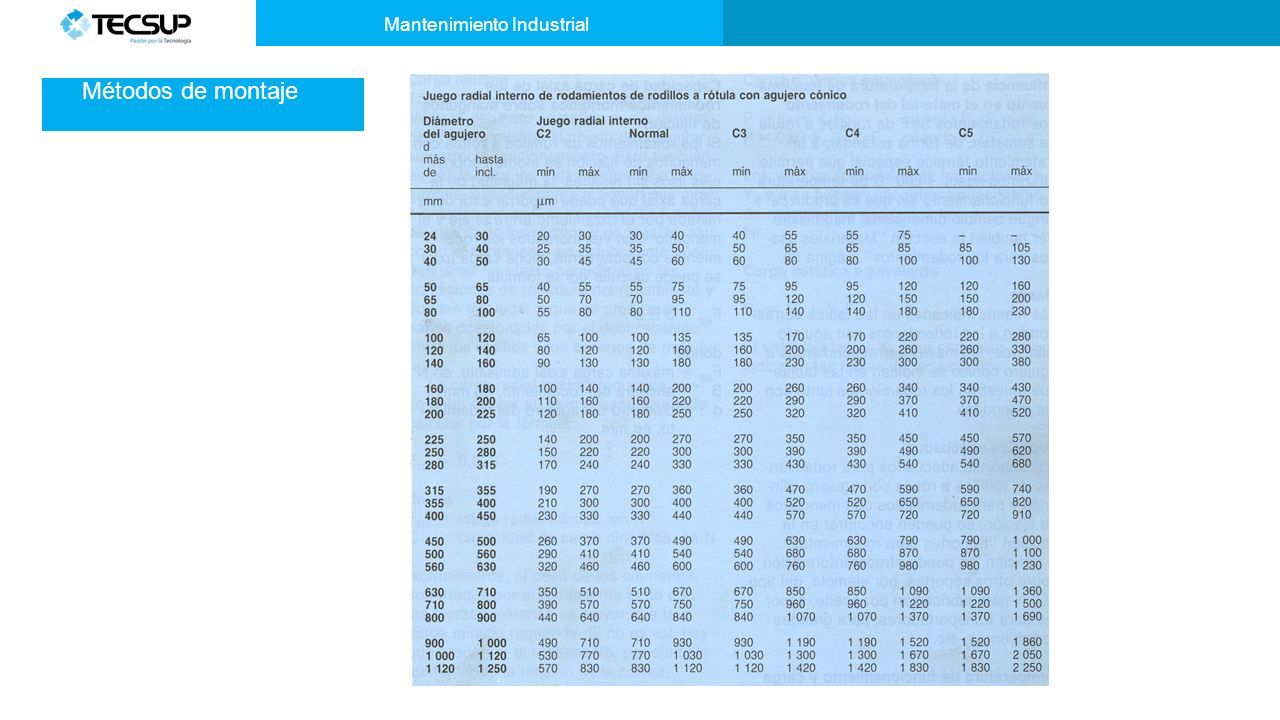

17 Mantenimiento Industrial Métodos de montaje

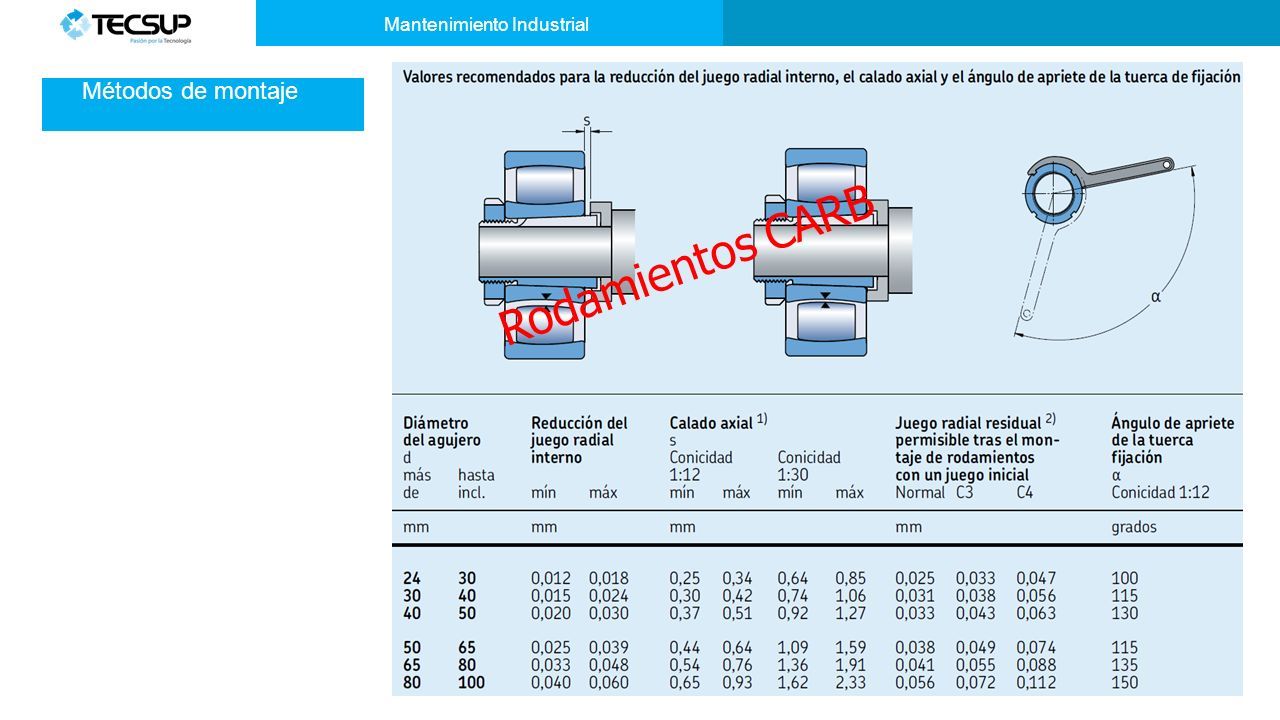

18 Mantenimiento Industrial Rodamientos CARB Métodos de montaje

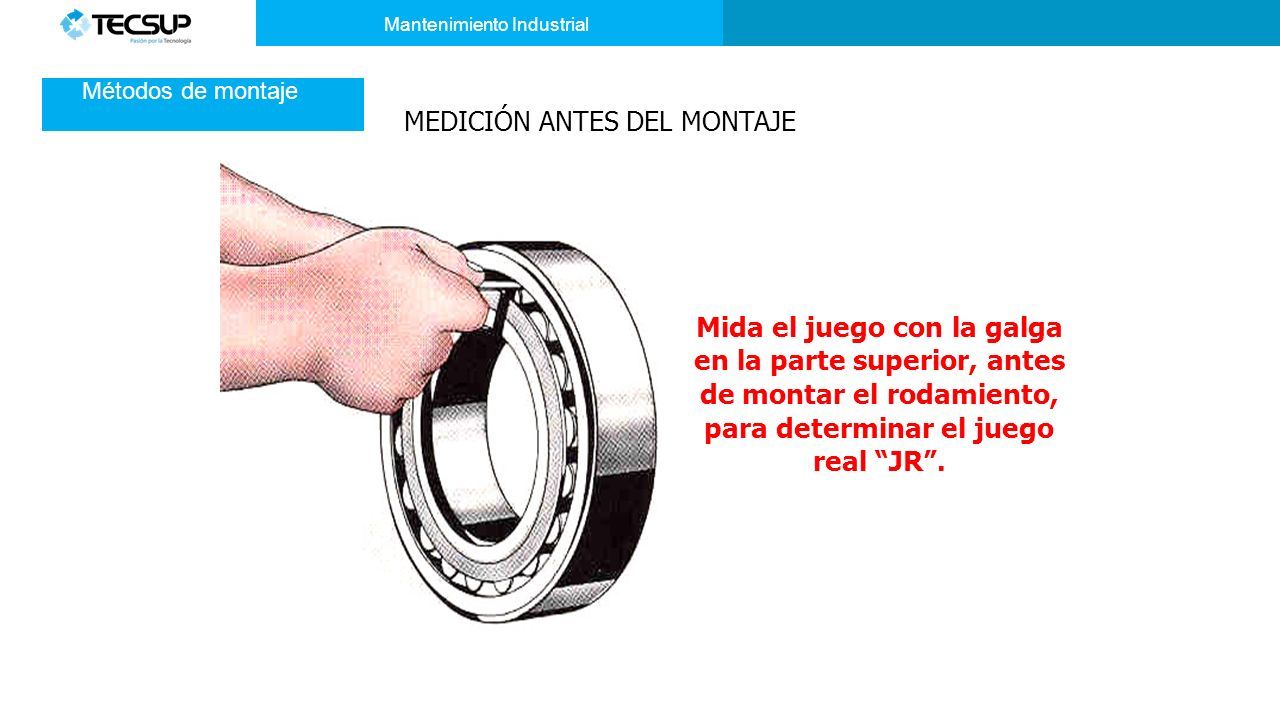

19 Mantenimiento Industrial MEDICIÓN ANTES DEL MONTAJE Mida el juego con la galga en la parte superior, antes de montar el rodamiento, para determinar el juego real “JR”. Métodos de montaje

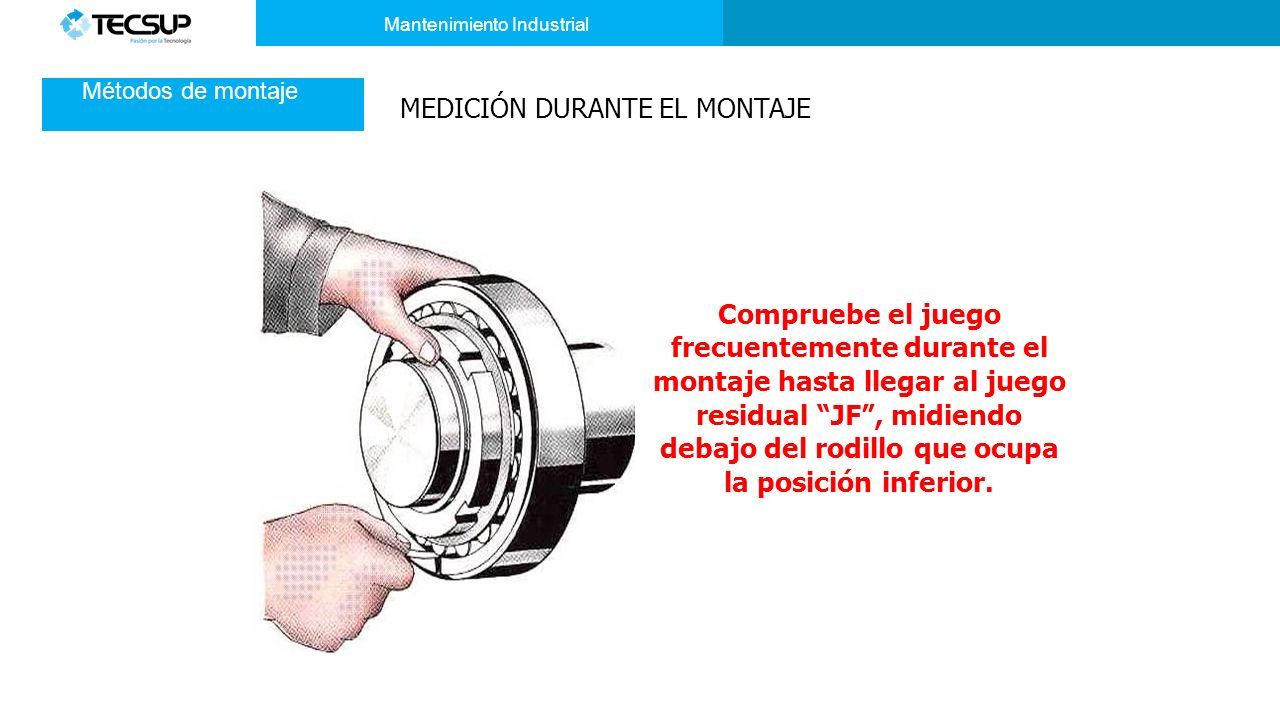

20 Mantenimiento Industrial Compruebe el juego frecuentemente durante el montaje hasta llegar al juego residual “JF”, midiendo debajo del rodillo que ocupa la posición inferior. MEDICIÓN DURANTE EL MONTAJE Métodos de montaje

21

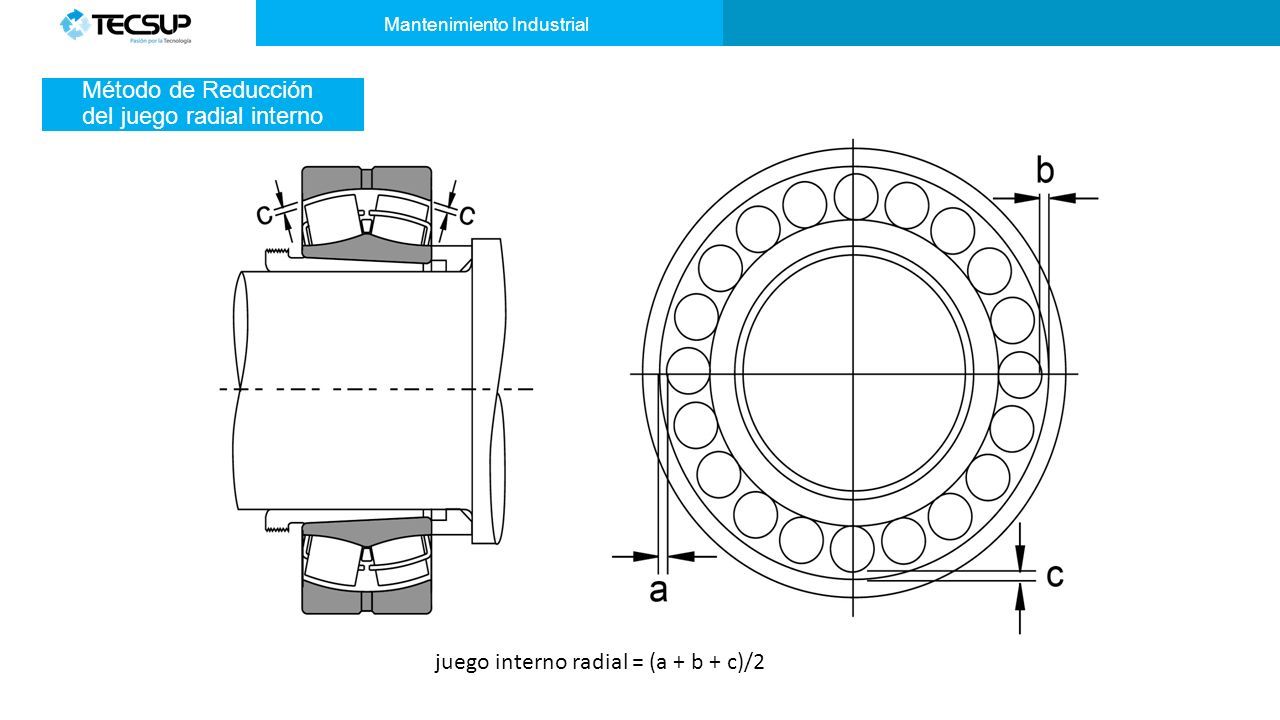

22 Mantenimiento Industrial juego interno radial = (a + b + c)/2 Método de Reducción del juego radial interno

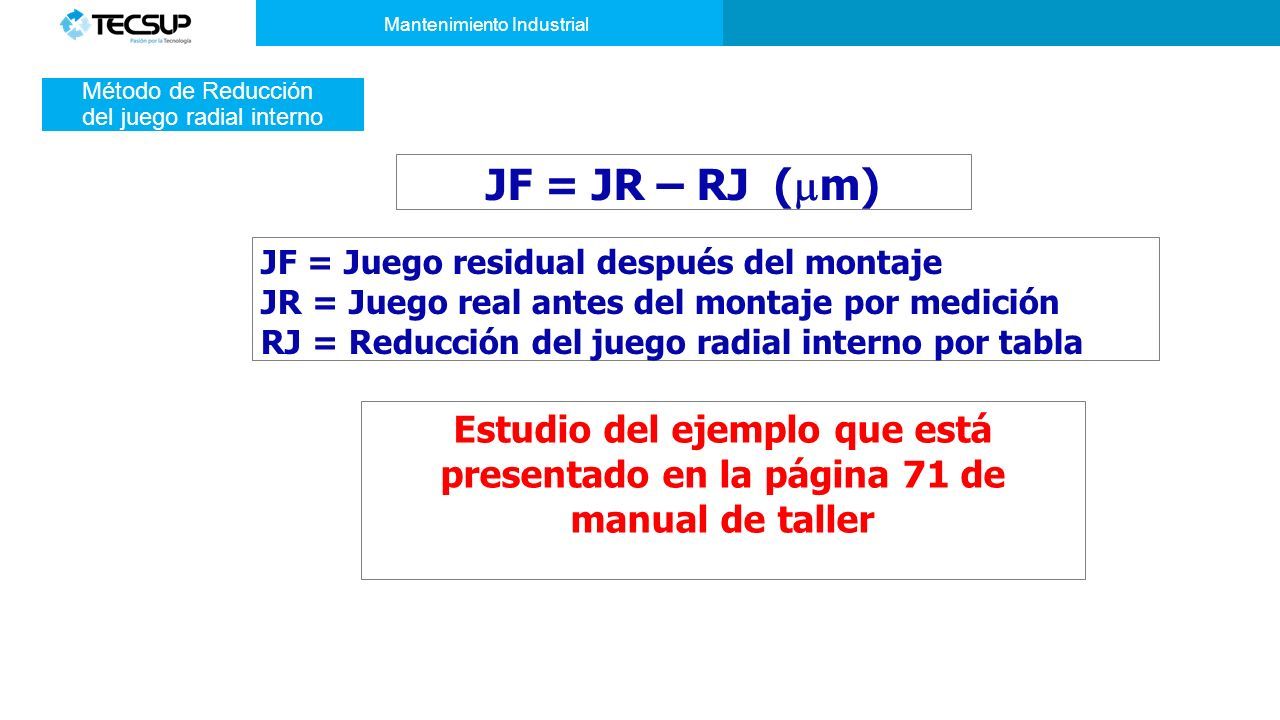

23 Mantenimiento Industrial JF = JR – RJ (  m) JF = Juego residual después del montaje JR = Juego real antes del montaje por medición RJ = Reducción del juego radial interno por tabla Estudio del ejemplo que está presentado en la página 71 de manual de taller Método de Reducción del juego radial interno

24 Mantenimiento Industrial “G r ” es el juego radial interno “JRI”, este juego se establece en fabrica y se debe de medir para establecer el juego real “JR”. Método de Reducción del juego radial interno

25 Mantenimiento Industrial CORRECTO INCORRECTO Método de Reducción del juego radial interno

26

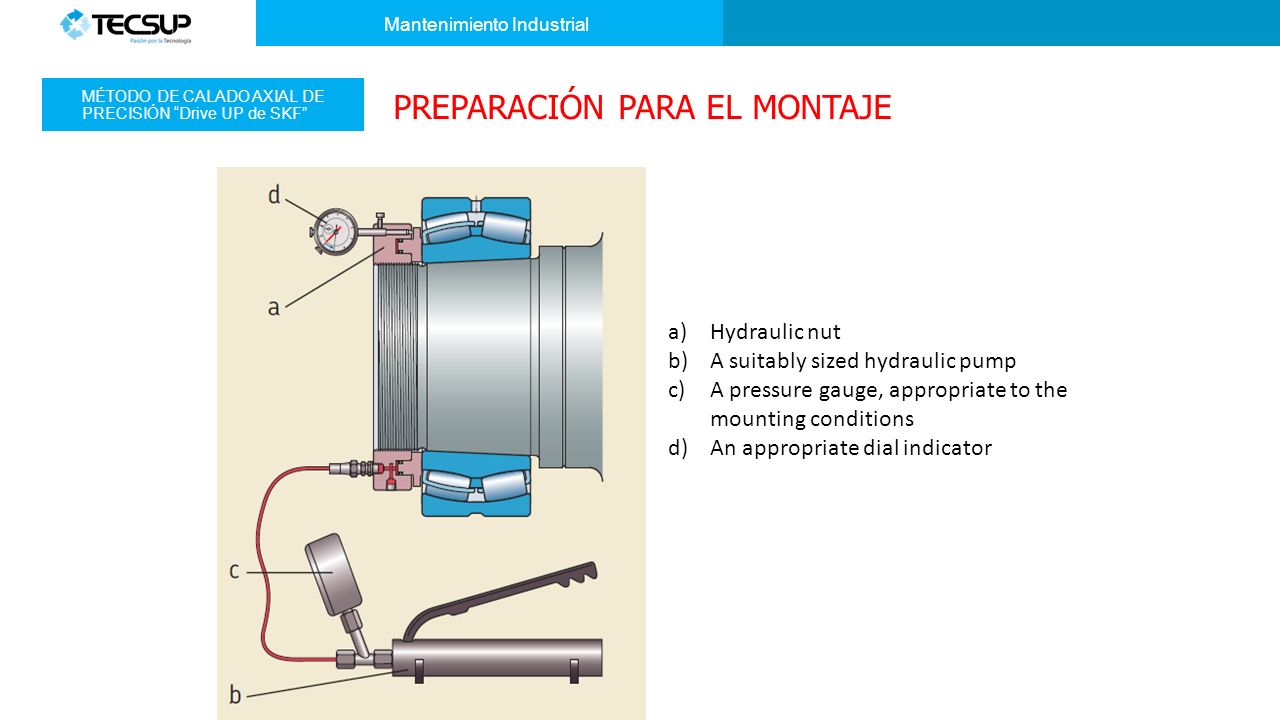

27 Mantenimiento Industrial PREPARACIÓN PARA EL MONTAJE a)Hydraulic nut b)A suitably sized hydraulic pump c)A pressure gauge, appropriate to the mounting conditions d)An appropriate dial indicator MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

28 Mantenimiento Industrial Datos de montaje A1 = Posición cero A2 = Posición de partida A3 = Posición final S = Calado axial Ss = Calado desde la posición de partida MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

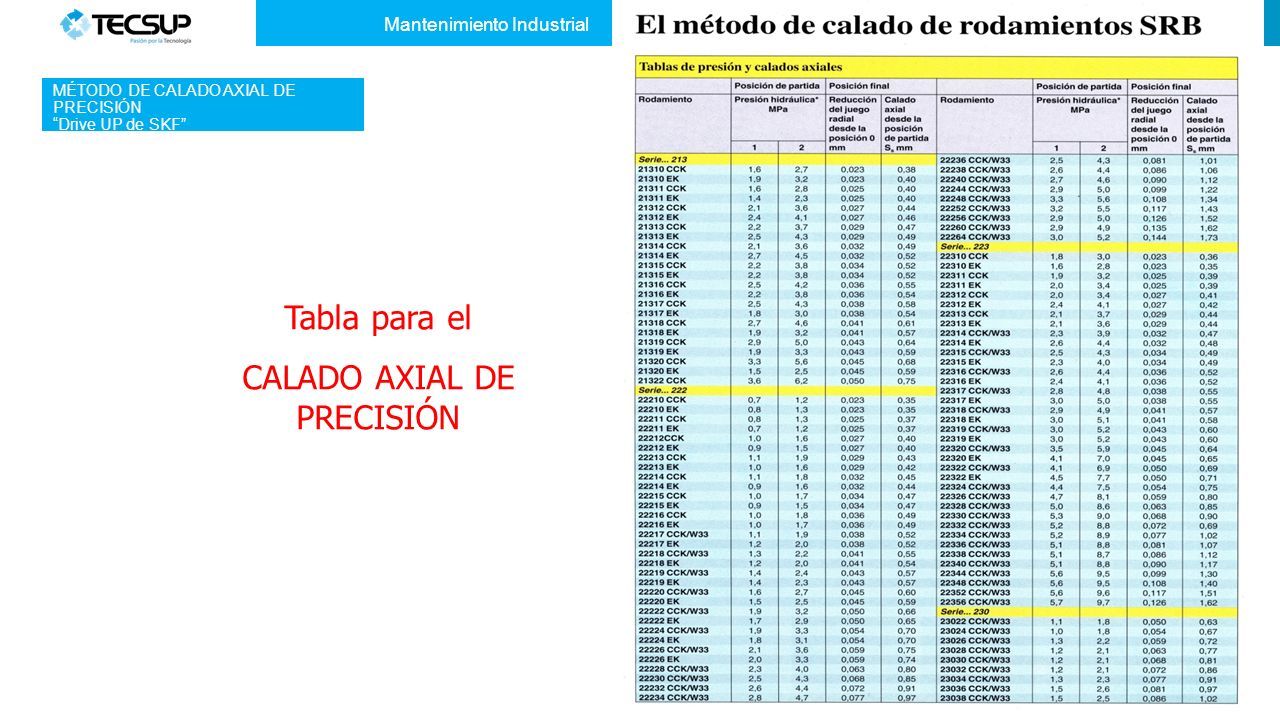

29 Mantenimiento Industrial Tabla para el CALADO AXIAL DE PRECISIÓN MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

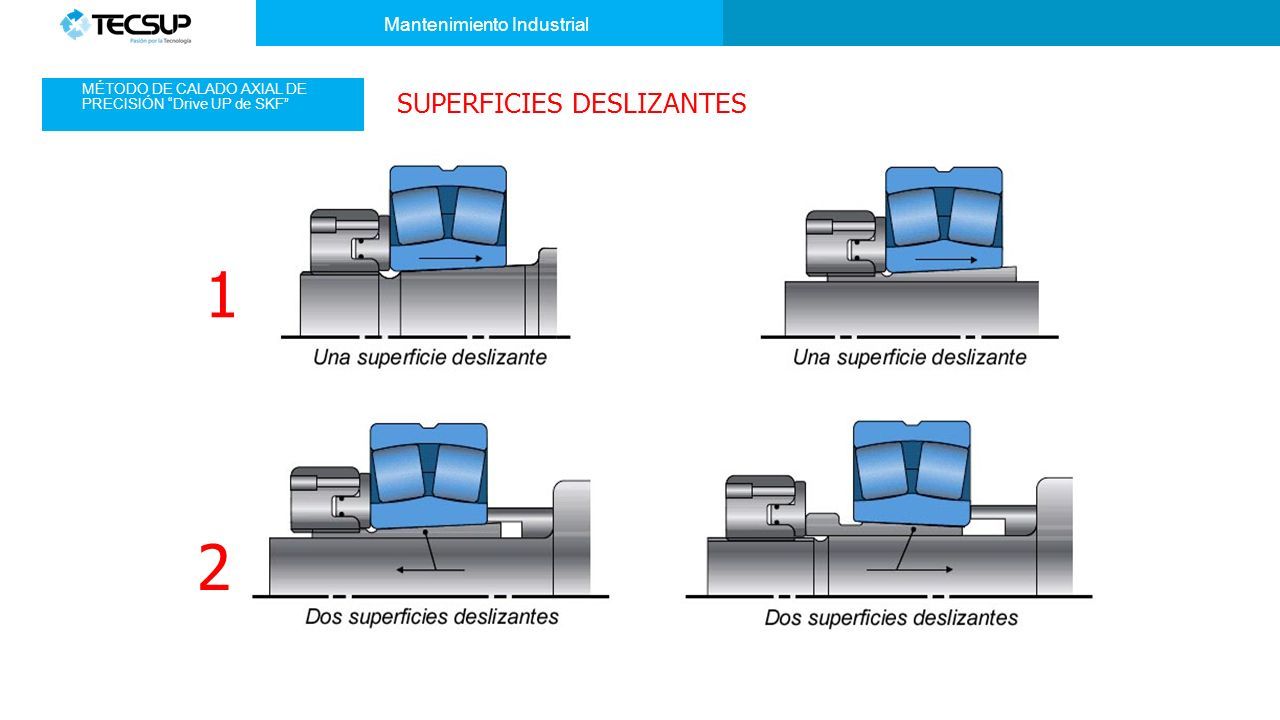

30 Mantenimiento Industrial SUPERFICIES DESLIZANTES 1 2 MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

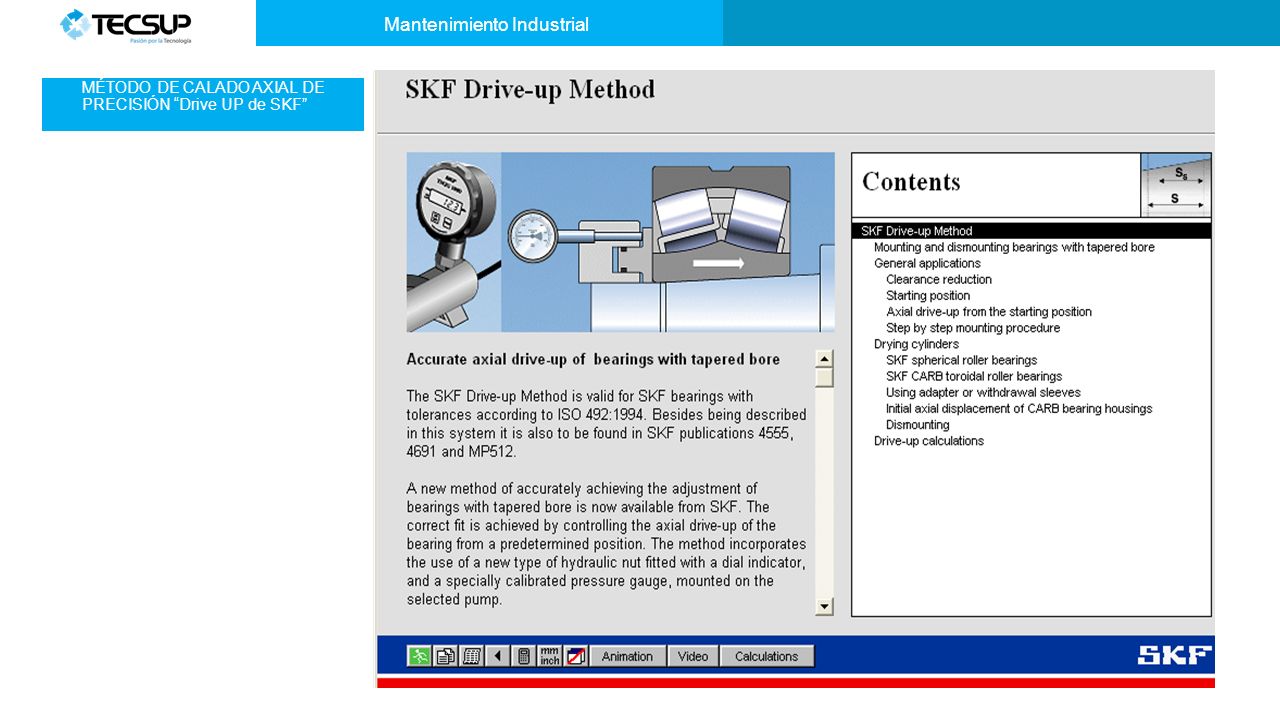

31 Mantenimiento Industrial MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

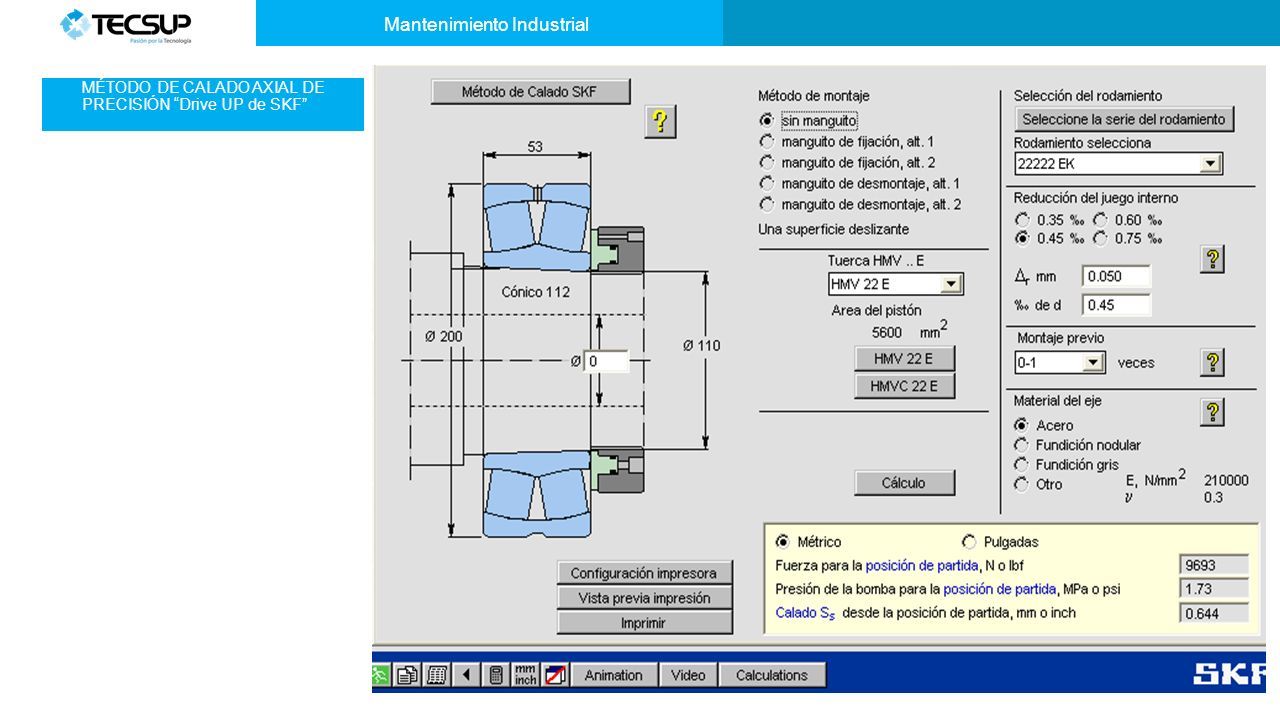

32 Mantenimiento Industrial MÉTODO DE CALADO AXIAL DE PRECISIÓN “Drive UP de SKF”

33

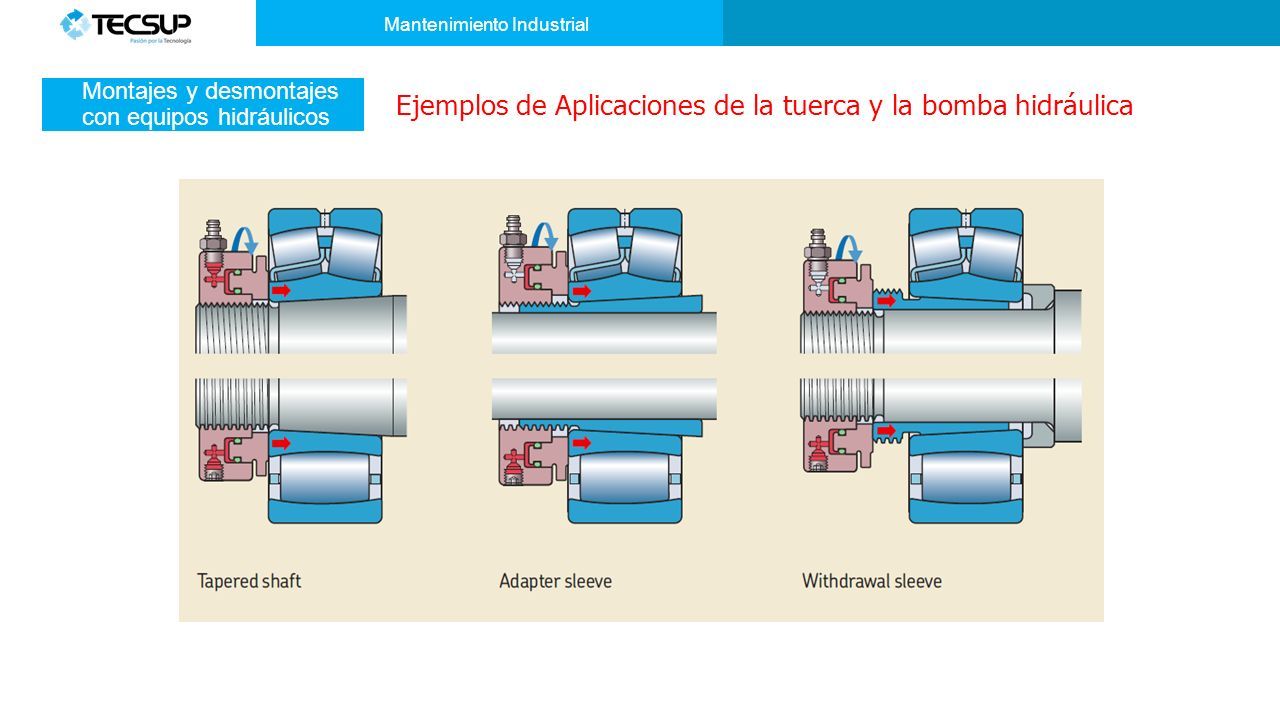

34 Mantenimiento Industrial Ejemplos de Aplicaciones de la tuerca y la bomba hidráulica Montajes y desmontajes con equipos hidráulicos

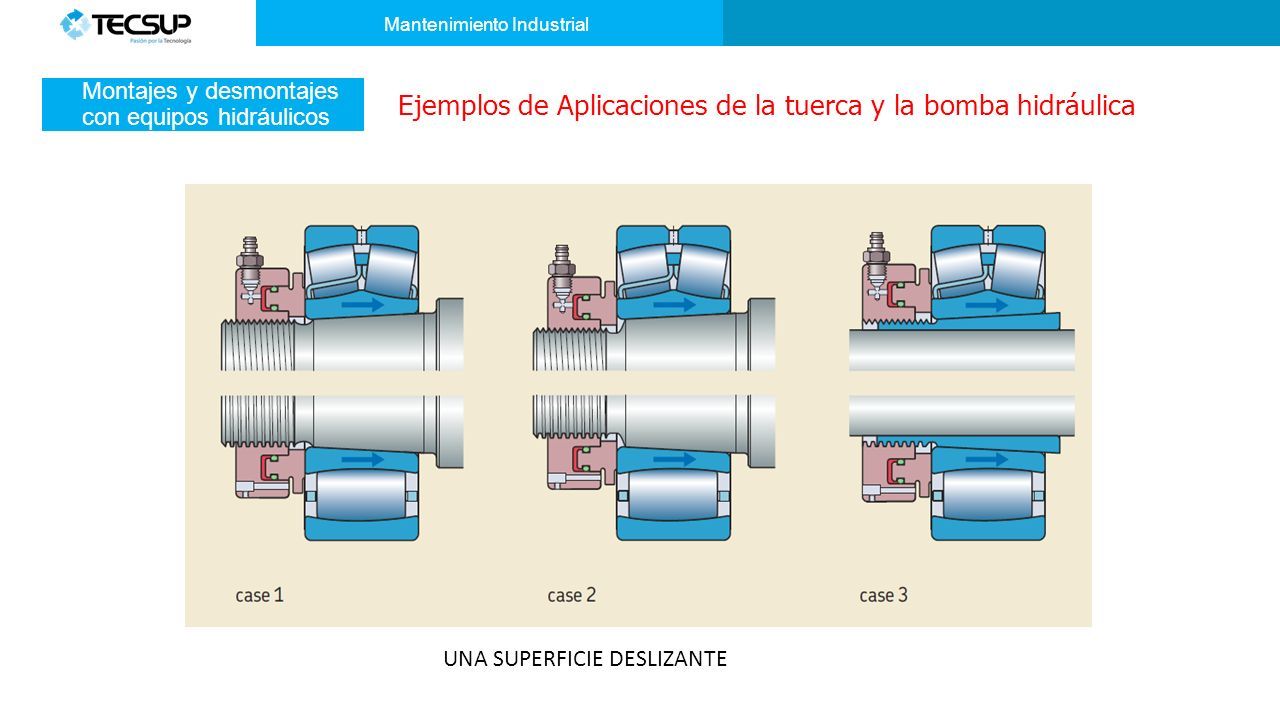

35 Mantenimiento Industrial UNA SUPERFICIE DESLIZANTE Ejemplos de Aplicaciones de la tuerca y la bomba hidráulica Montajes y desmontajes con equipos hidráulicos

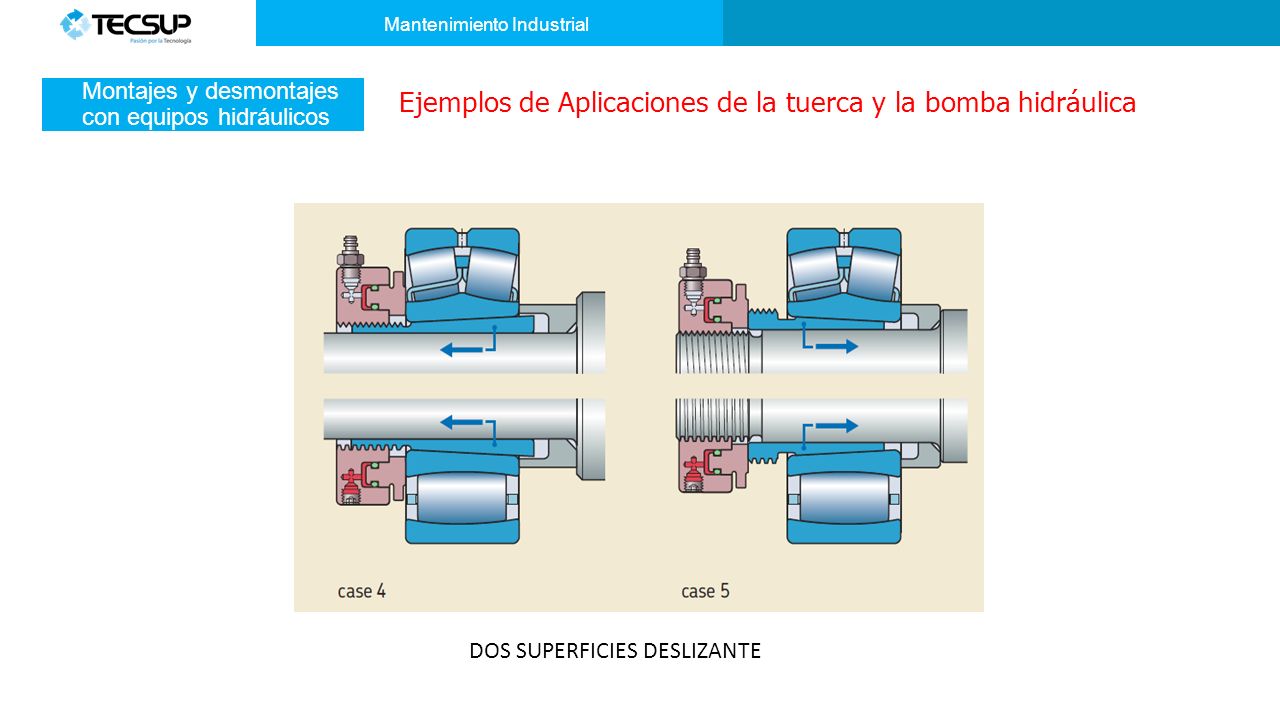

36 Mantenimiento Industrial DOS SUPERFICIES DESLIZANTE Ejemplos de Aplicaciones de la tuerca y la bomba hidráulica Montajes y desmontajes con equipos hidráulicos

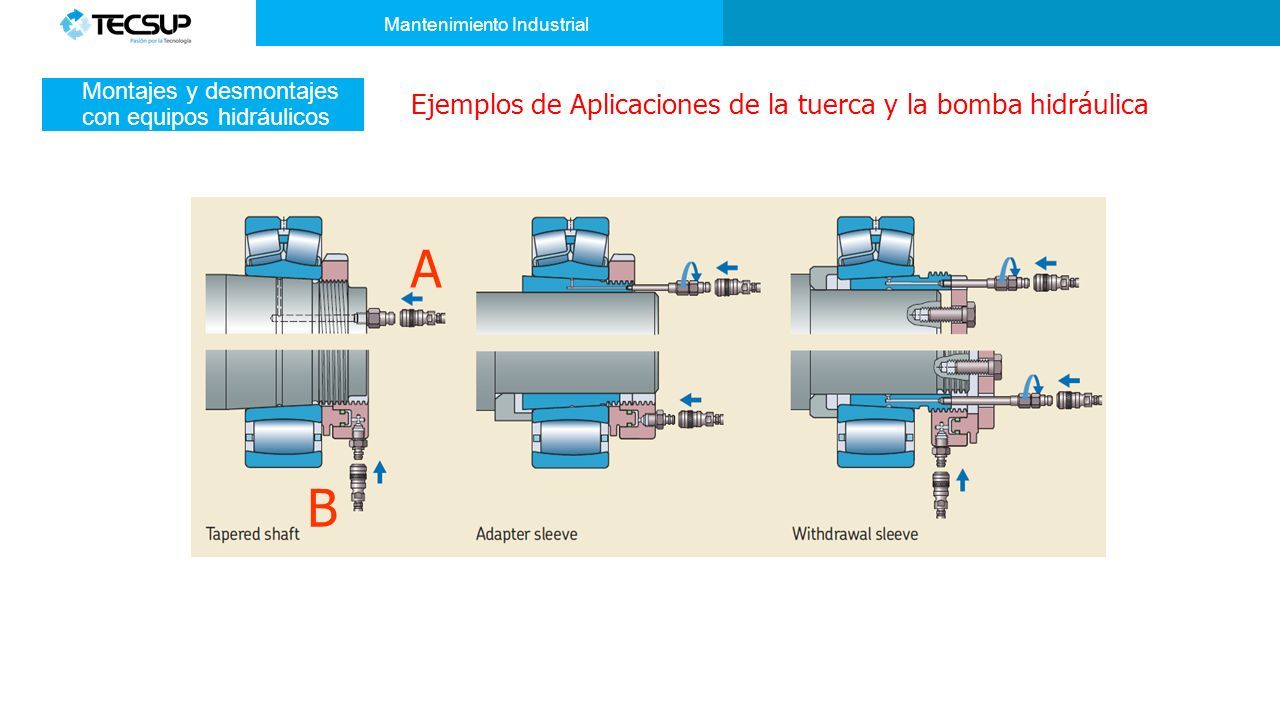

37 Mantenimiento Industrial A B Ejemplos de Aplicaciones de la tuerca y la bomba hidráulica Montajes y desmontajes con equipos hidráulicos

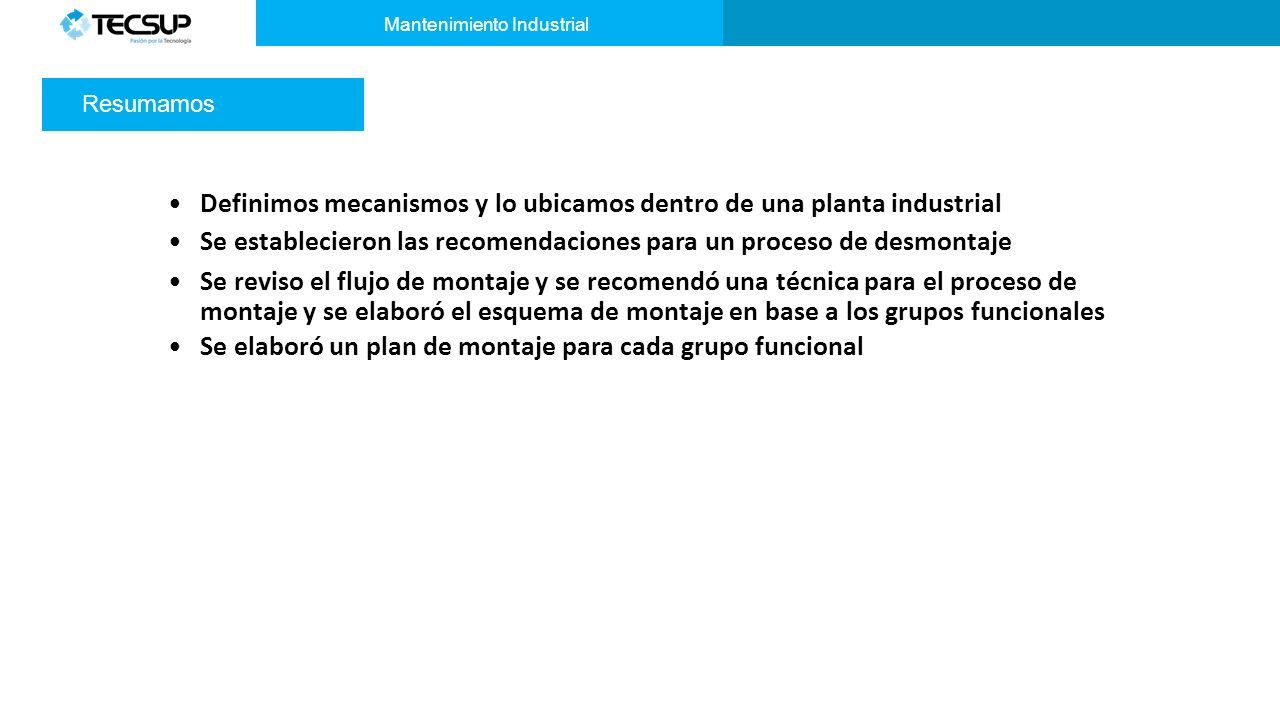

38 Mantenimiento Industrial Definimos mecanismos y lo ubicamos dentro de una planta industrial Se establecieron las recomendaciones para un proceso de desmontaje Se reviso el flujo de montaje y se recomendó una técnica para el proceso de montaje y se elaboró el esquema de montaje en base a los grupos funcionales Se elaboró un plan de montaje para cada grupo funcional Resumamos

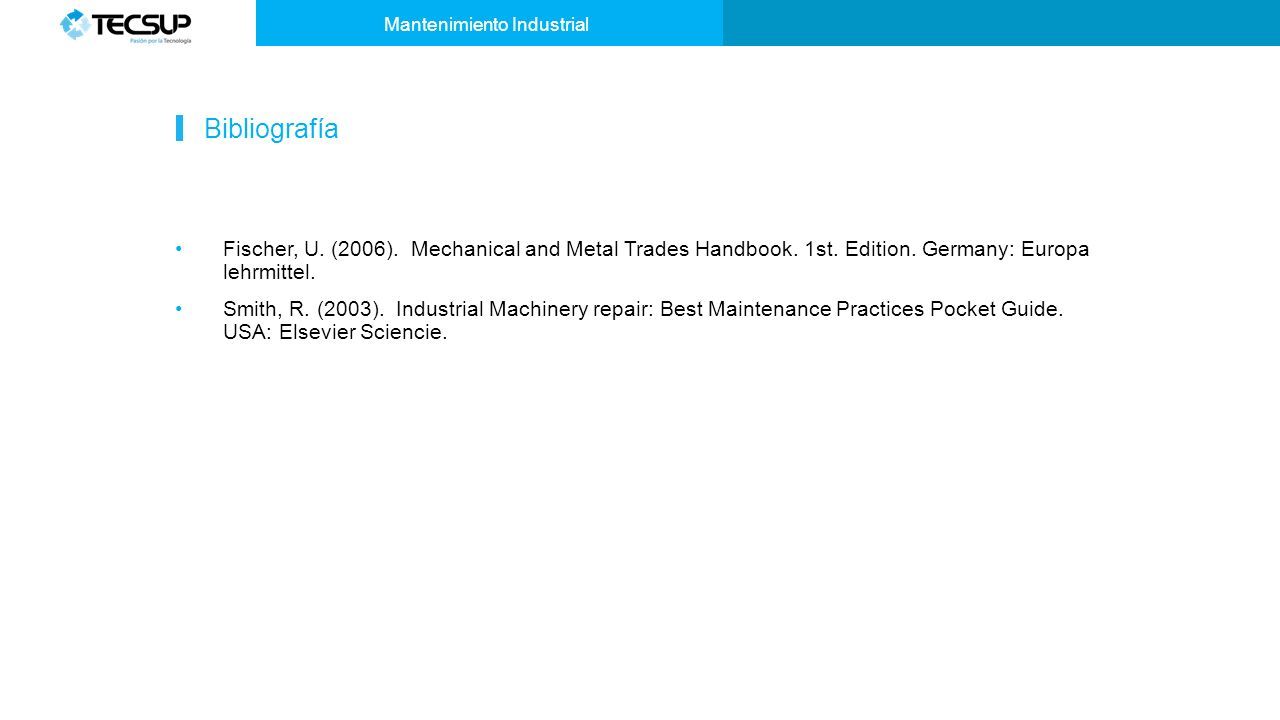

39 Bibliografía Mantenimiento Industrial Fischer, U. (2006). Mechanical and Metal Trades Handbook. 1st. Edition. Germany: Europa lehrmittel. Smith, R. (2003). Industrial Machinery repair: Best Maintenance Practices Pocket Guide. USA: Elsevier Sciencie.
