1 Tolerancias para los rodamientos
Sistemas Mecánicos II Tolerancias para los rodamientos

2 Las tablas siguientes muestran las tolerancias con que están fabricados los rodamientos SKF:
Normal, P6y P5para rodamientos radiales métricos (excepto los rodamientos de rodillos cónicos); Normal, CLN y P5 para rodamientos de rodillos cónicos métricos. Normal, CL3 y CLO para rodamientos de rodillos cónicos en pulgadas; Normal. P6 y P5 para rodamientos axiales métricos

3 Los valores normalizados cumplen las normas ISO 492-1996
Los valores normalizados cumplen las normas ISO ISO (Norma AFBMA 1974) e ISO Las tolerancias no son universalmente validas; para todas las series de diámetros, además no siempre puede ser posible identificar la Serie de Diámetros ISO de un rodamiento por su designación. Todos los rodamientos SKF se producen a Tolerancias normales de forma estándar. No obstante, hay excepciones.

4

5 Pág. 30

6

7

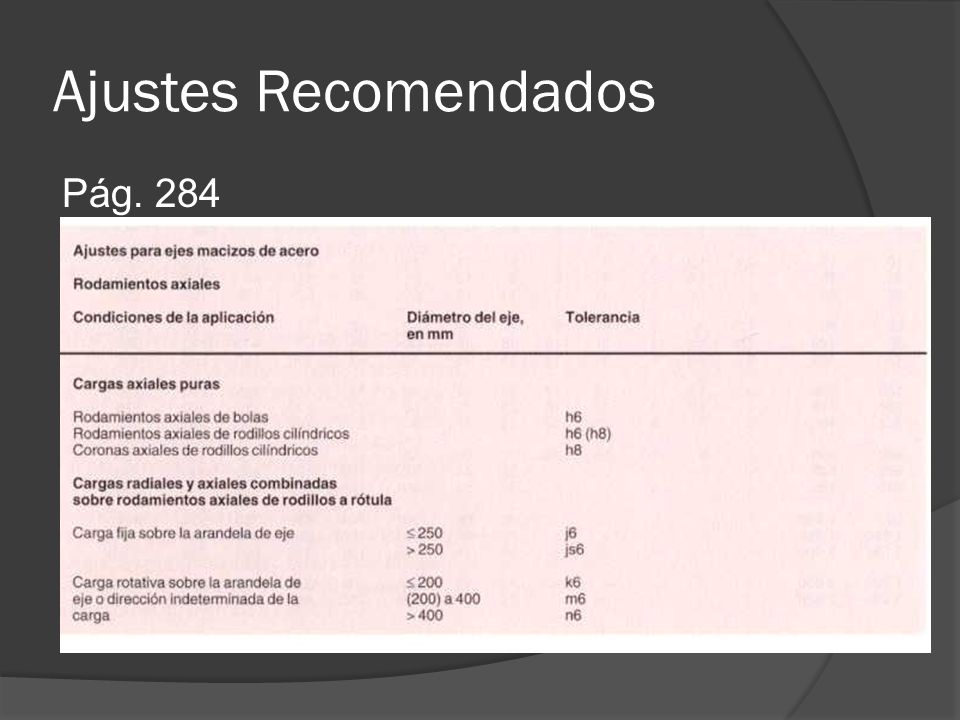

8 Ajustes Recomendados Pág. 284

9 Pág. 302

10 Actividad: Continuando con el manual de montaje que ha realizado, agregue el ajuste o tolerancia que este posee según la aplicación del rodamiento.
