1 FACULTAD DE INGENIERIA ARQUITECTURA Y URBANISMO ESCUELA PROFESIONAL DE INGENIERÍA CIVIL CURSO: DINÁMICA ESTUDIANTE: MESTANZA ESPINAL ANNA DERLY DOCENTE: Lic. BANCES TUÑOQUE MIGUEL AULA-SECCION: I-402, “C” Pimentel 07 de octubre del 2019

2 DINAMICA LINEAL: Movimiento dependiente

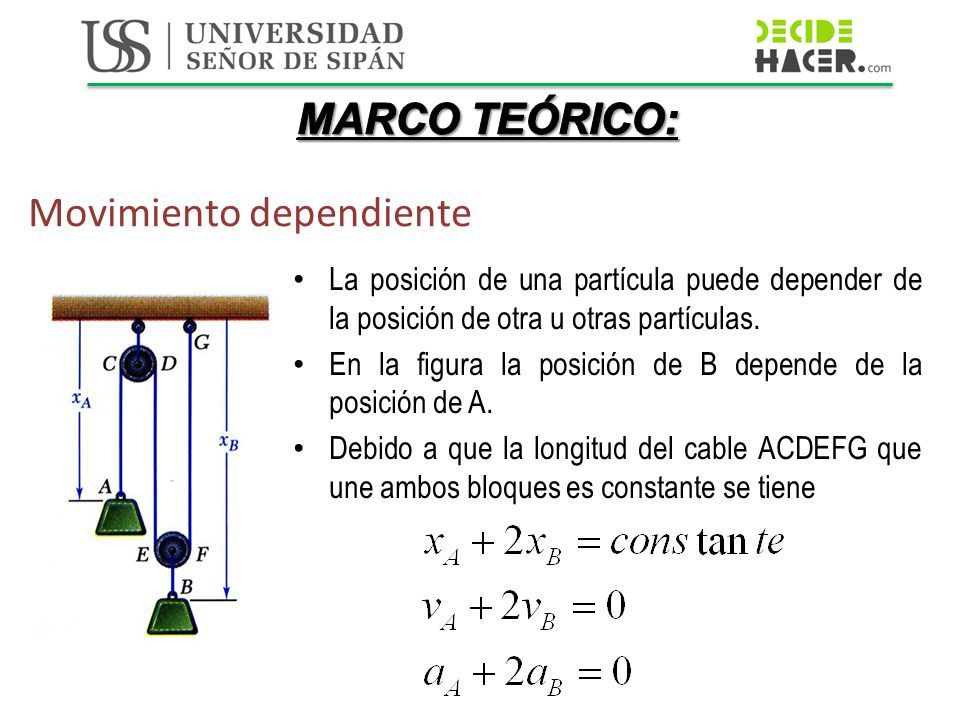

3 Movimiento dependiente La posición de una partícula puede depender de la posición de otra u otras partículas. En la figura la posición de B depende de la posición de A. Debido a que la longitud del cable ACDEFG que une ambos bloques es constante se tiene

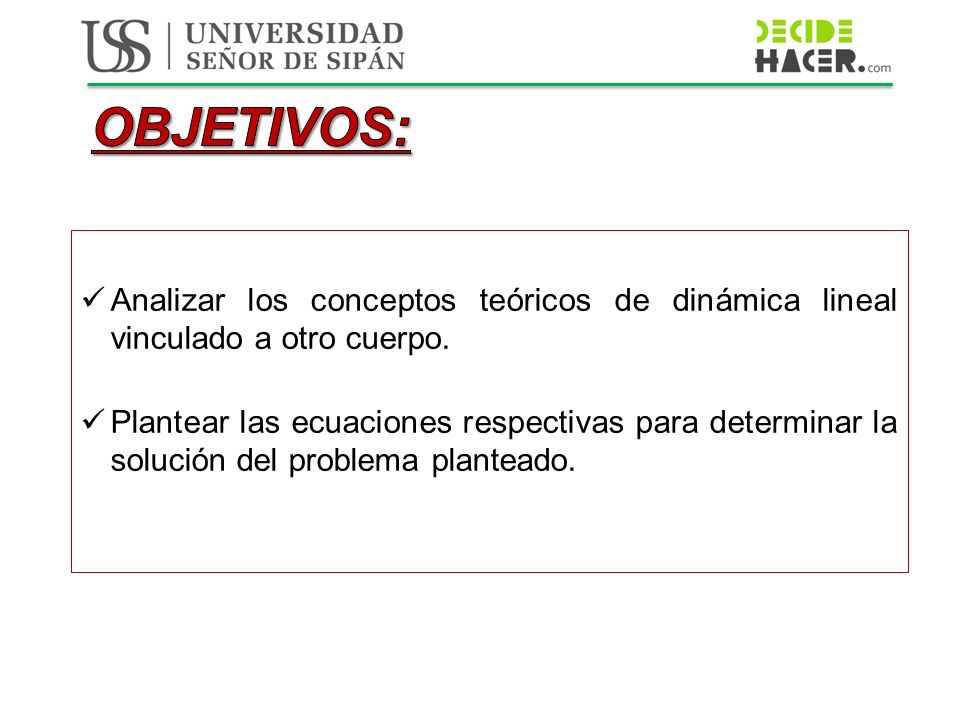

4 Analizar los conceptos teóricos de dinámica lineal vinculado a otro cuerpo. Plantear las ecuaciones respectivas para determinar la solución del problema planteado.

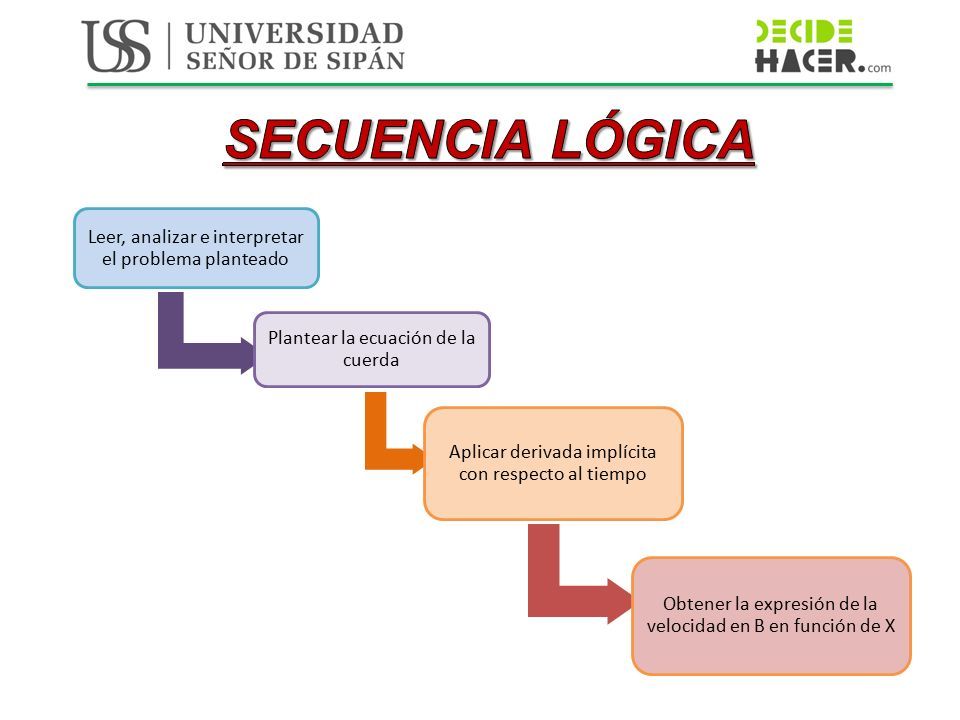

5 Leer, analizar e interpretar el problema planteado Plantear la ecuación de la cuerda Aplicar derivada implícita con respecto al tiempo Obtener la expresión de la velocidad en B en función de X

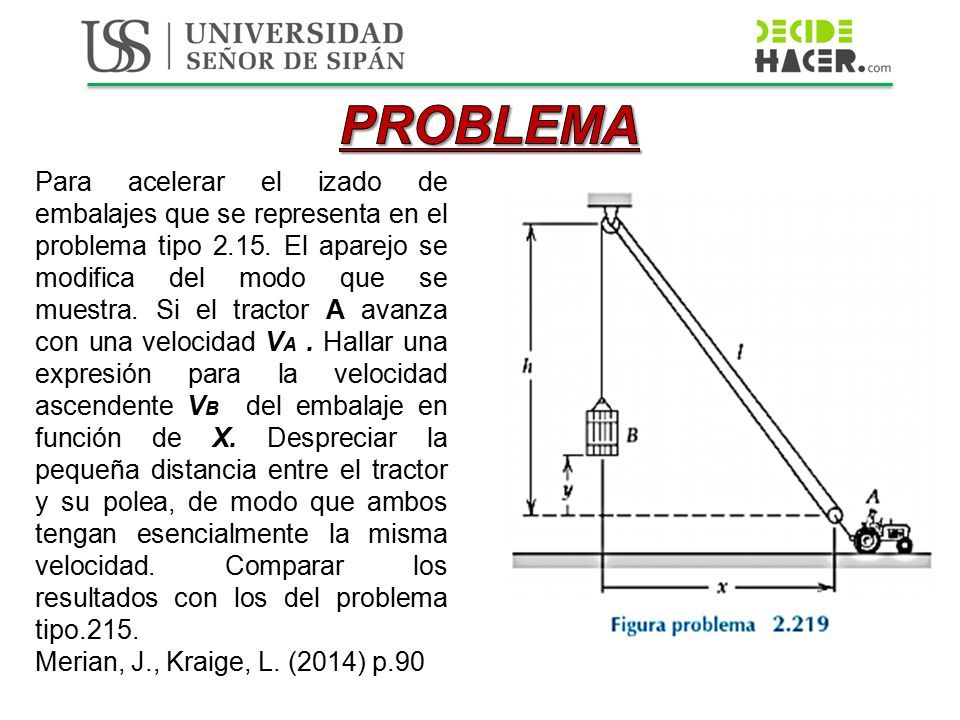

6 Para acelerar el izado de embalajes que se representa en el problema tipo 2.15. El aparejo se modifica del modo que se muestra. Si el tractor A avanza con una velocidad V A. Hallar una expresión para la velocidad ascendente V B del embalaje en función de X. Despreciar la pequeña distancia entre el tractor y su polea, de modo que ambos tengan esencialmente la misma velocidad. Comparar los resultados con los del problema tipo.215. Merian, J., Kraige, L. (2014) p.90

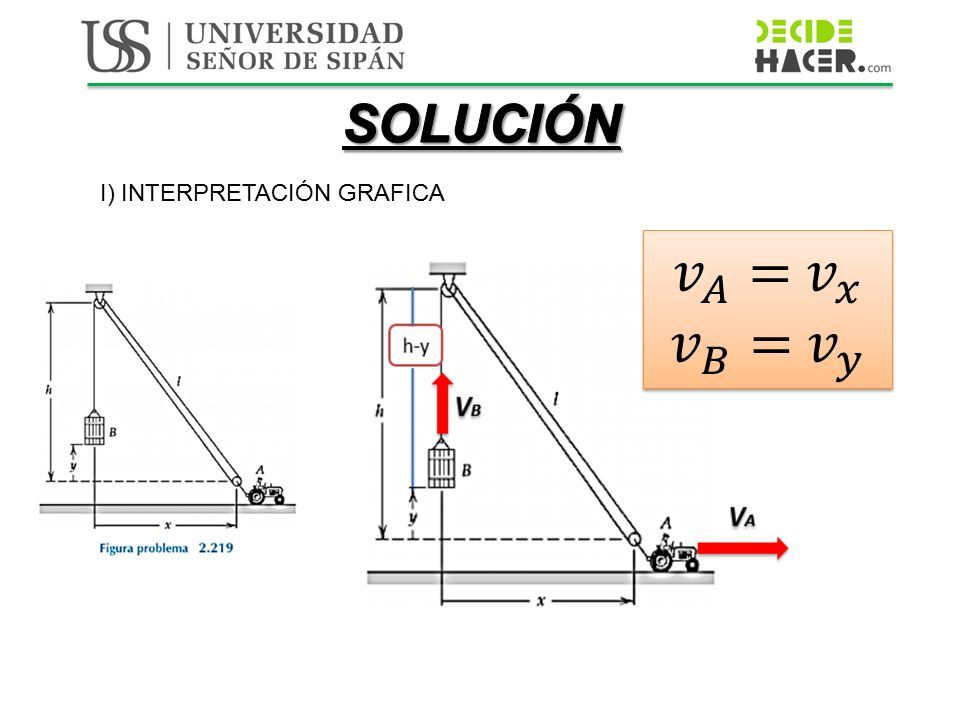

7 I) INTERPRETACIÓN GRAFICA

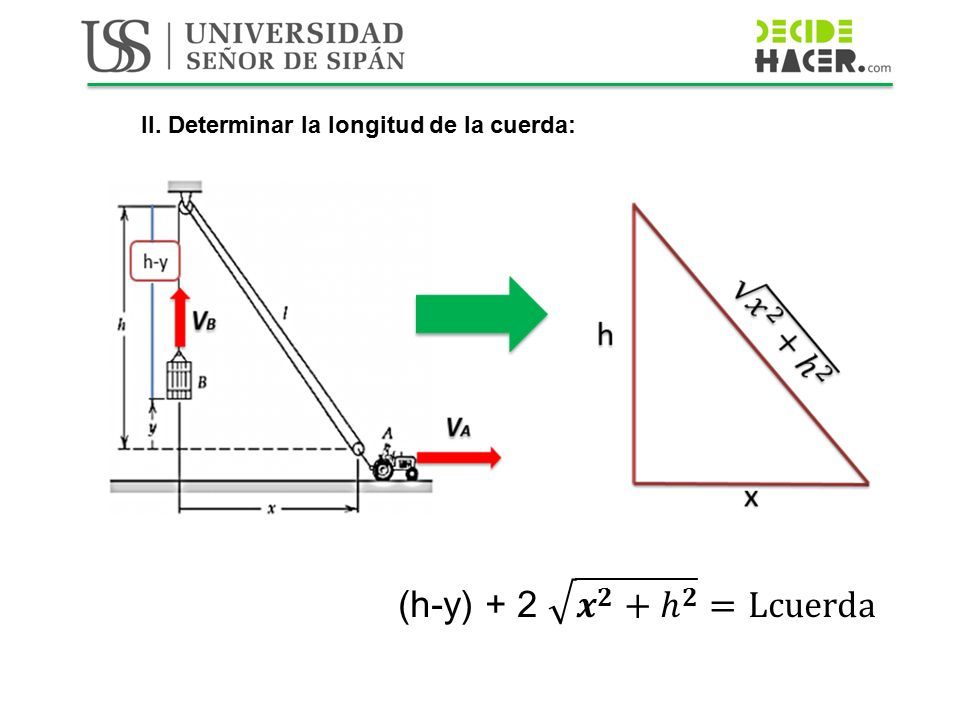

8 II. Determinar la longitud de la cuerda:

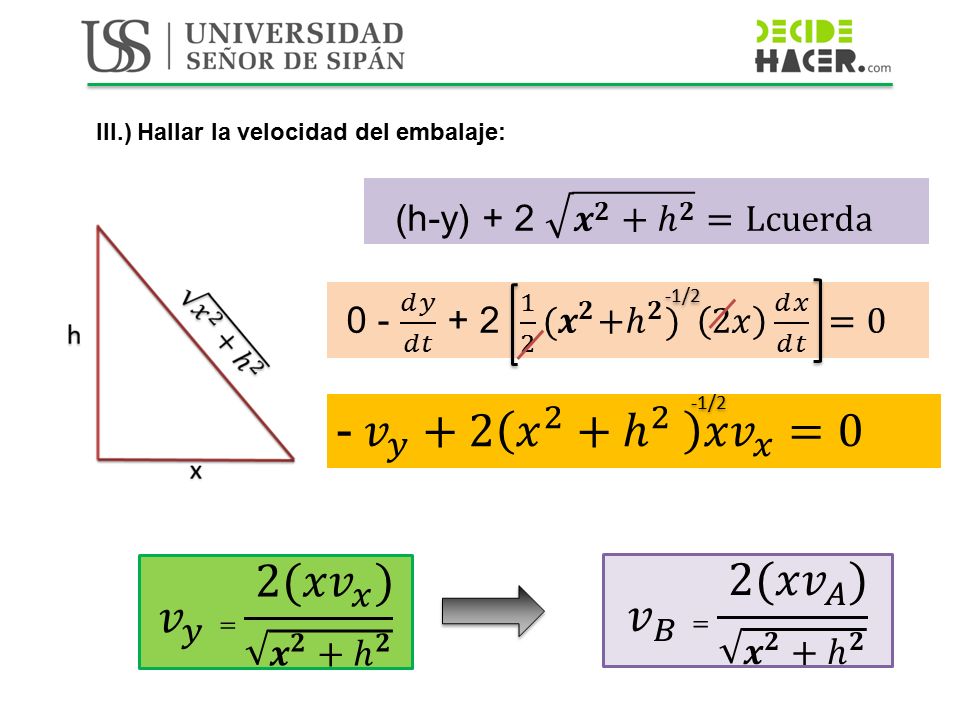

9 III.) Hallar la velocidad del embalaje: -1/2

10

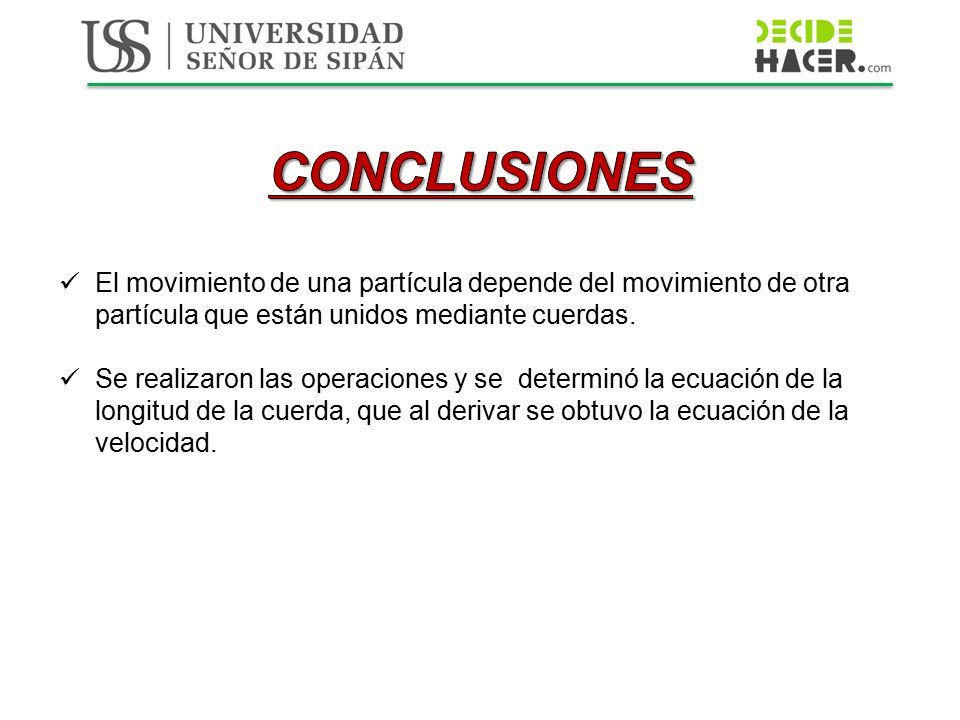

11

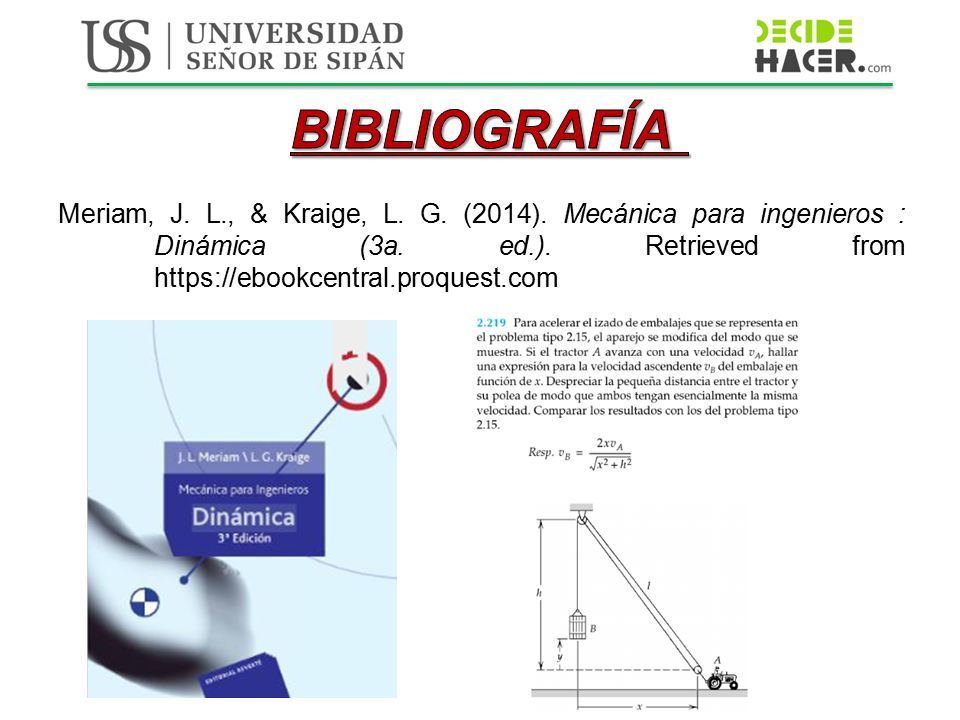

12 Meriam, J. L., & Kraige, L. G. (2014). Mecánica para ingenieros : Dinámica (3a. ed.). Retrieved from https://ebookcentral.proquest.com
