1 www.TRBOnet.com TRBOnet Enterprise: All in One

2 Interfase de Usuario Monitoreo GPS Consola Radio Consola Eventos

3 TRBOnet.RemoteDispatcher. Radio Management Acceso a través de RadioNet Todas las llamadas de tipo: Difusión Grupo Personales Monitor remoto Emergencia Grabación de voz Registro de sucesos: Conversaciones Mensajes de texto Telemetría Radionet registro Envío y recepción de mensajes cortos de texto Formato de datos de audio - GSM 610 Interfase Usuario

4 Interfase Canal PTT Cambio Canal Selecciona Grupo Tipo de Llamada Señal RX / TX Tono de Alarma

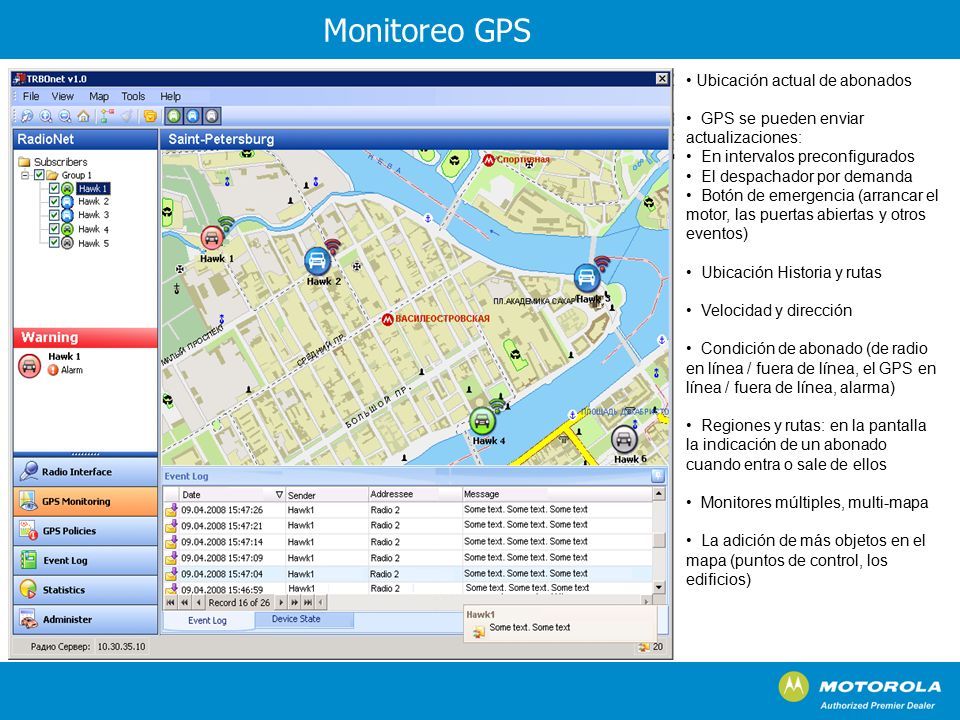

5 TRBOnet.RemoteDispatcher. GPS Monitoring. Monitoreo GPS Ubicación actual de abonados GPS se pueden enviar actualizaciones: En intervalos preconfigurados El despachador por demanda Botón de emergencia (arrancar el motor, las puertas abiertas y otros eventos) Ubicación Historia y rutas Velocidad y dirección Condición de abonado (de radio en línea / fuera de línea, el GPS en línea / fuera de línea, alarma) Regiones y rutas: en la pantalla la indicación de un abonado cuando entra o sale de ellos Monitores múltiples, multi-mapa La adición de más objetos en el mapa (puntos de control, los edificios)

6 Utiliza accesorio posterior para conectar sensores externos Entrega garantizada con la confirmación de las señales Estado de Cambios Historia Telemetria

7 Componentes del Sistema y funciones básicas TRBOnet Servidor de Aplicaciones Servidor -Radio Organización de control de voz y las interfaces entre una estación de radio digital y un ordenador, el mantenimiento de la base de datos de eventos, el almacenamiento de grabaciones de audio, el registro de estaciones de radio en la red, el intercambio de datos con las aplicaciones cliente. Sistema de administración (la administracion de los permisos, las rutas, los operadores y otras opciones) Despachador Interfase Radio Vigilancia y comunicación con los usuarios de radio, grupos de radio. (Todos los tipos de llamadas apoyado: emisión, grupos privados, controlar a distancia) Mensajeria de Texto Transmisión y recepción de mensajes de texto cortos a / desde las estaciones de radio del usuario Grabacion de Voz Almacenar y reproducir un archivo de grabaciones de audio haciendo uso de la palabra sobre el despachador del lugar de trabajo. Posicionamiento GPS Procesamiento de información GPS y realizar el seguimiento de los abonados.Se requiere la adquisición/utilizacion de mapas electrónicos vectorizados. Telemetria Gestión del usuario en las estaciones de radio por medio de la estacion Central

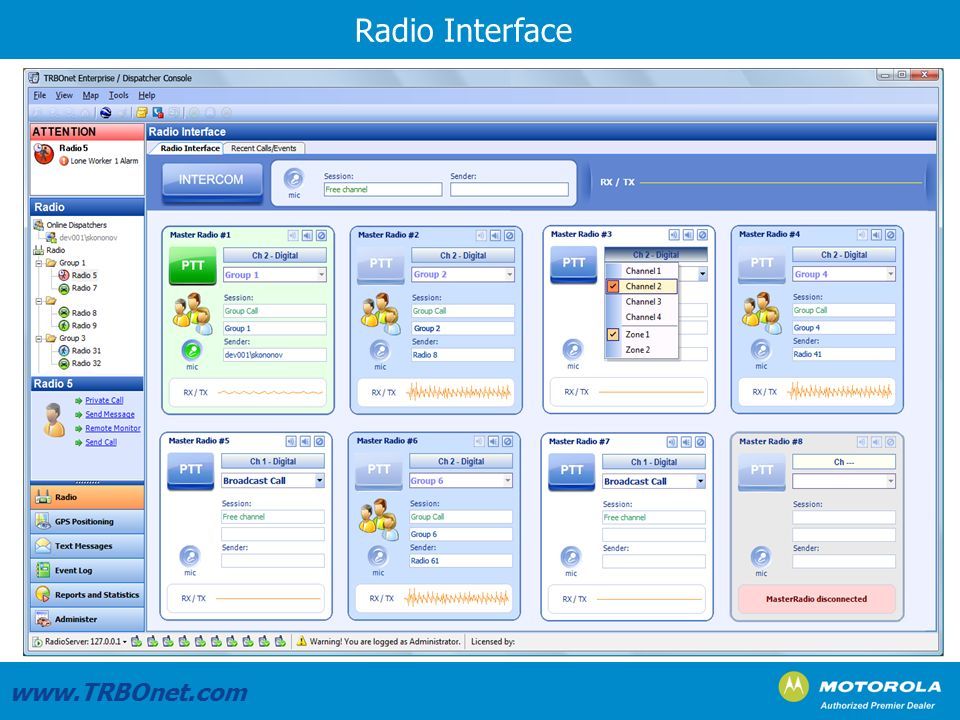

8 Radio Interface www.TRBOnet.com

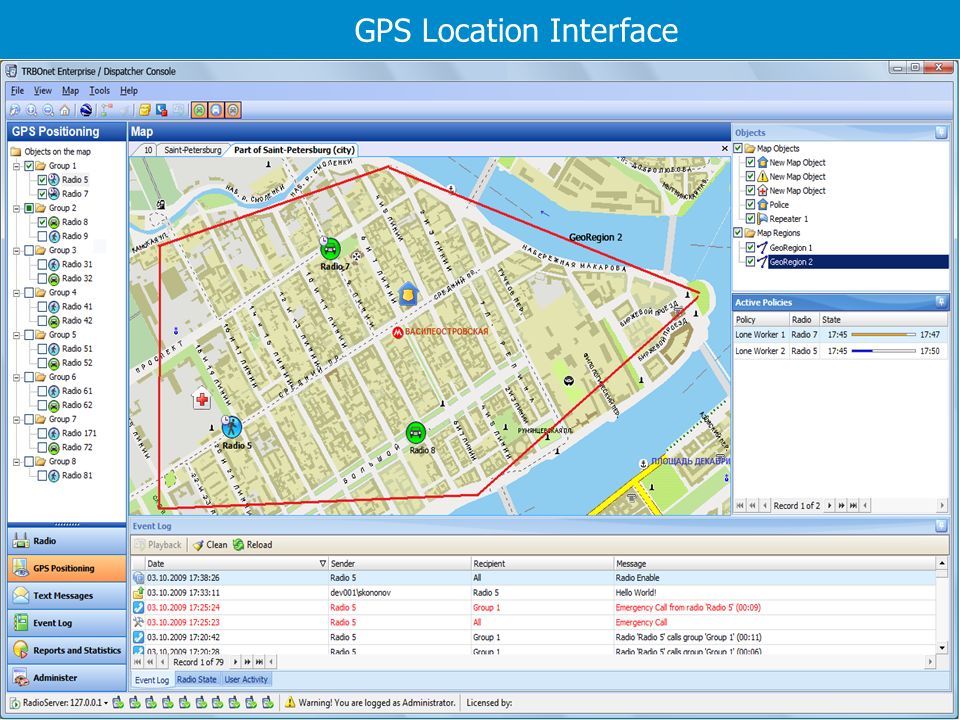

9 GPS Location Interface www.TRBOnet.com

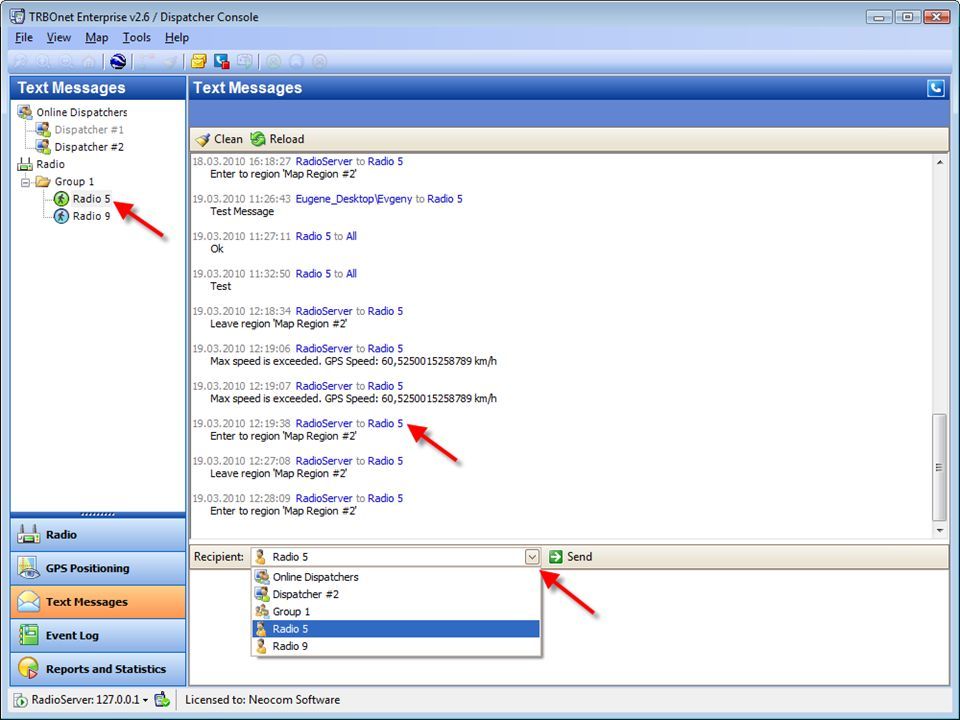

10 TRBOnet.RemoteDispatcher. Radio Management TRBOnet: Text Messages www.TRBOnet.com

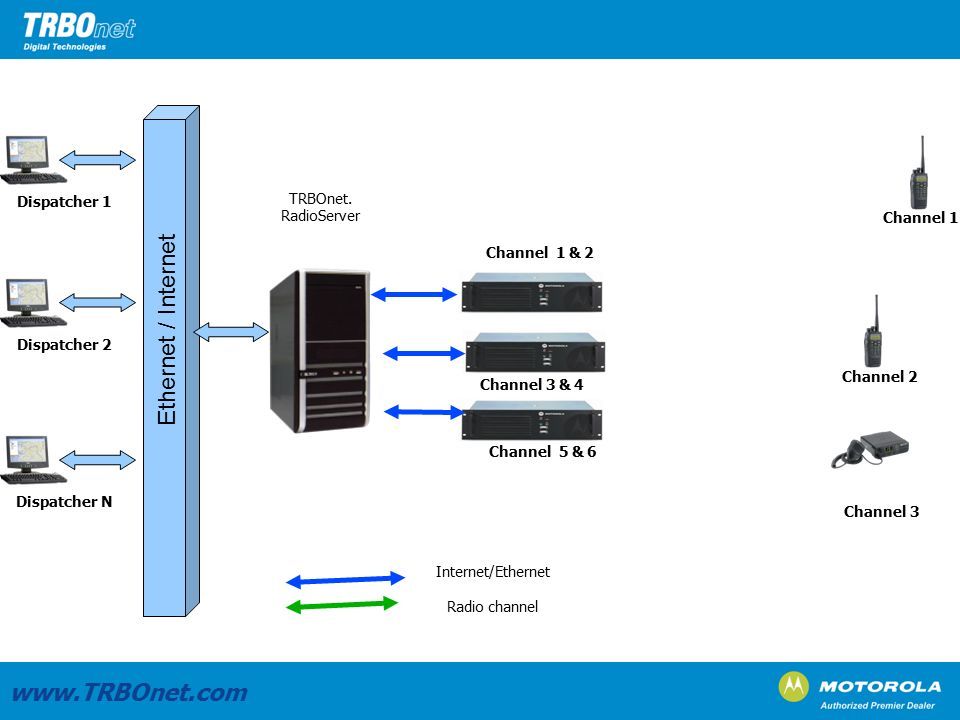

11 Ethernet / Internet TRBOnet. RadioServer www.TRBOnet.com Channel 1 Dispatcher 1 Dispatcher 2 Dispatcher N Channel 1 & 2 Channel 3 & 4 Internet/Ethernet Radio channel Channel 5 & 6 Channel 2 Channel 3

12 Ethernet / Internet TRBOnet. RadioServer www.TRBOnet.com Channel 1 Dispatcher 1 Dispatcher 2 Dispatcher N Channel 2 & 3 Internet/Ethernet Radio channel

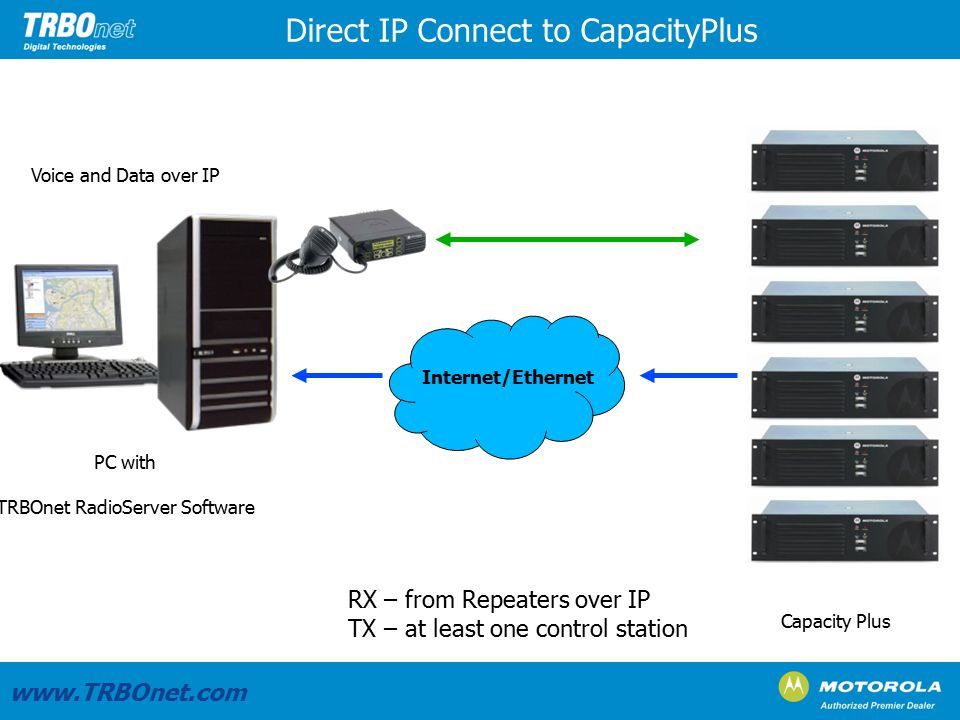

13 PC with TRBOnet RadioServer Software Direct IP Connect to CapacityPlus www.TRBOnet.com Capacity Plus Internet/Ethernet Voice and Data over IP RX – from Repeaters over IP TX – at least one control station

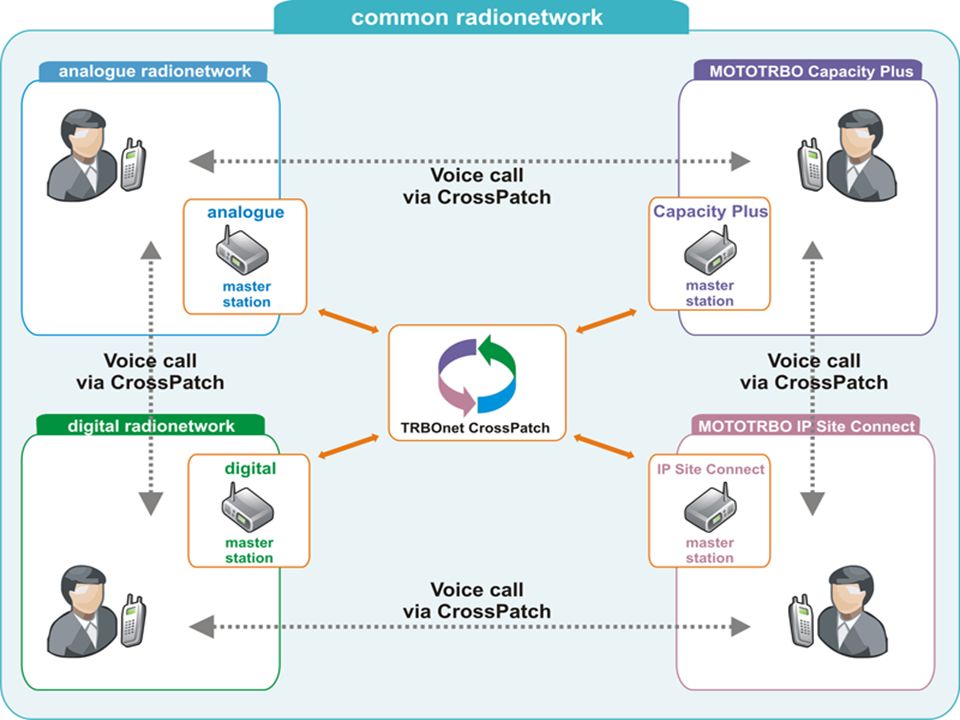

14 www.TRBOnet.com CrossPatch: Total Coverage
