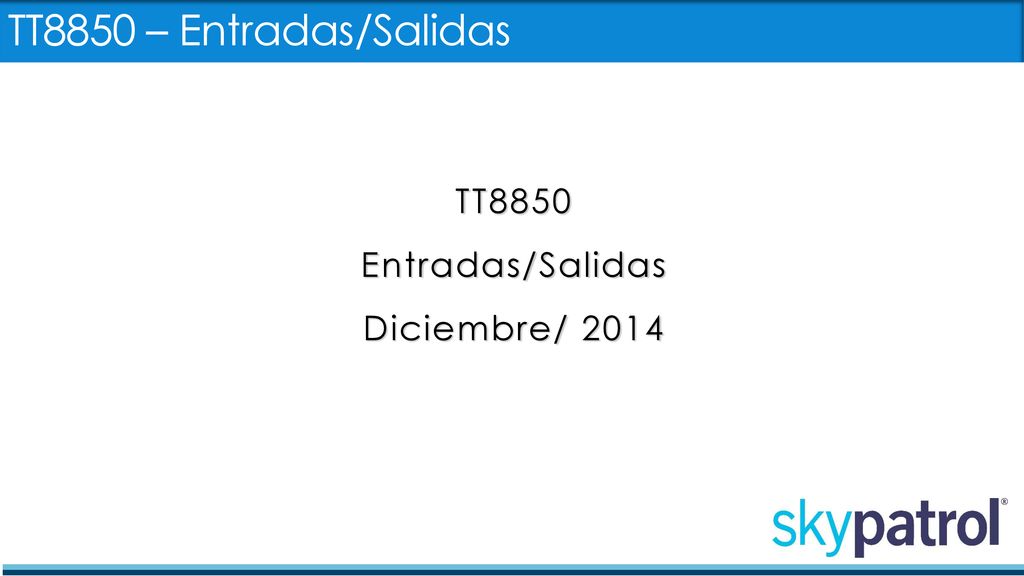

1 TT8850 – Entradas/Salidas TT8850 Entradas/Salidas Diciembre/ 2014

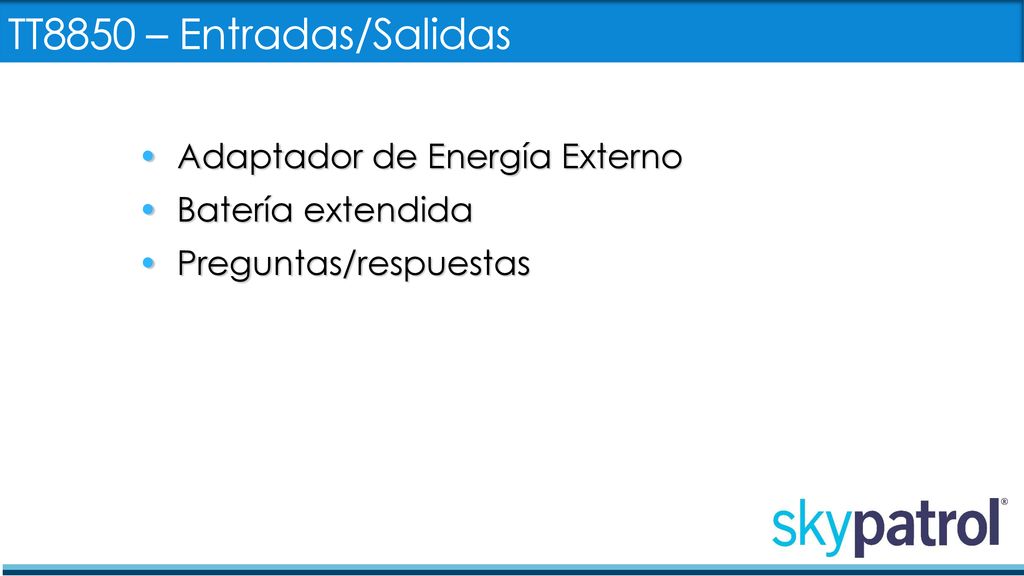

2 TT8850 – Entradas/Salidas Adaptador de Energía Externo
Batería extendida Preguntas/respuestas

3 TT8850 – Adaptador de Energía Externa

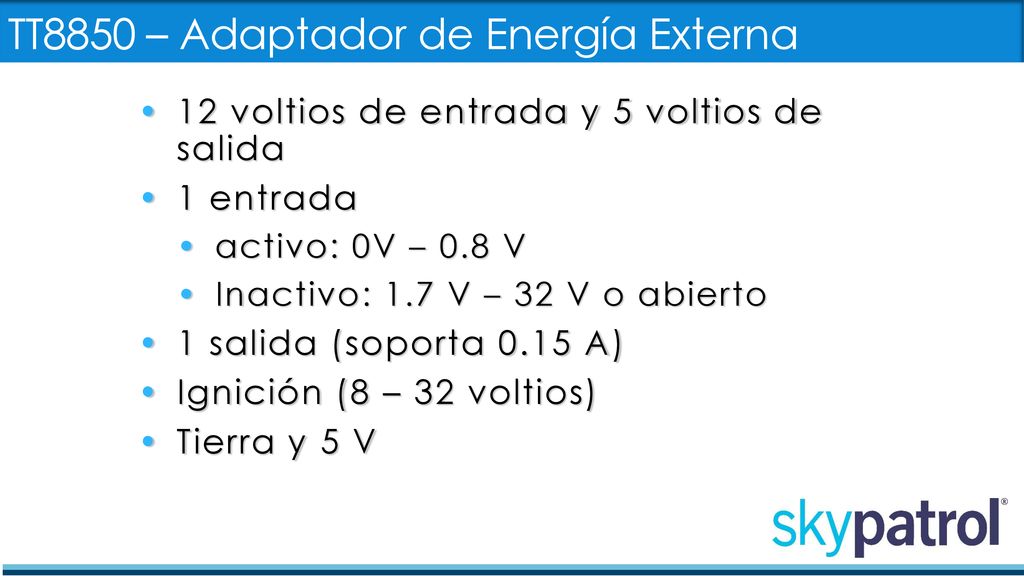

12 voltios de entrada y 5 voltios de salida 1 entrada activo: 0V – 0.8 V Inactivo: 1.7 V – 32 V o abierto 1 salida (soporta 0.15 A) Ignición (8 – 32 voltios) Tierra y 5 V

4 Interfaz Color Nombre Rojo External DC IN (5V) Negro Tierra Verde
Entrada Blanco Ignición Amarillo Salida

5 TT8850 – Adaptador de Energía Externa

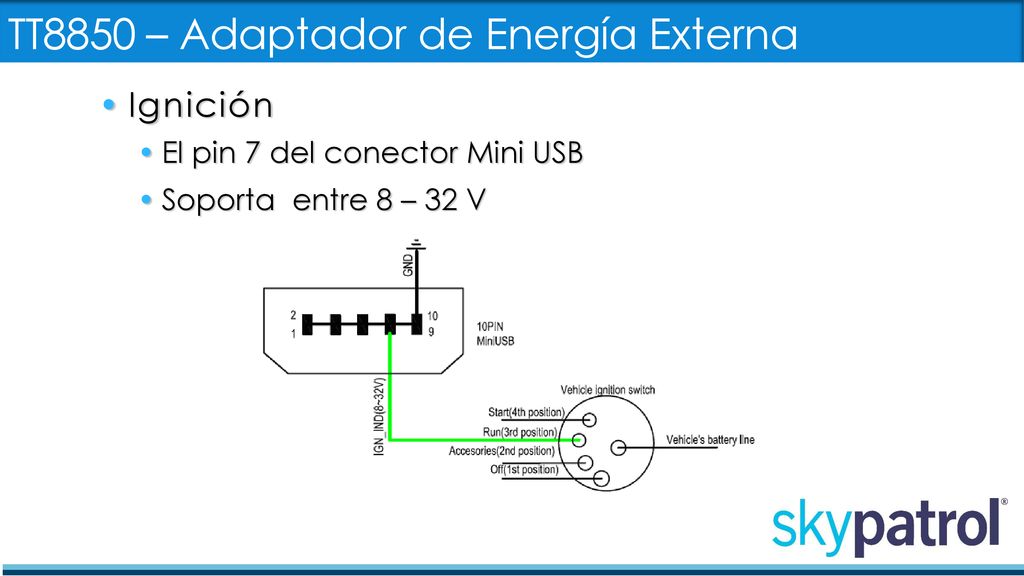

Ignición El pin 7 del conector Mini USB Soporta entre 8 – 32 V

6 TT8850 – Adaptador de Energía Externa

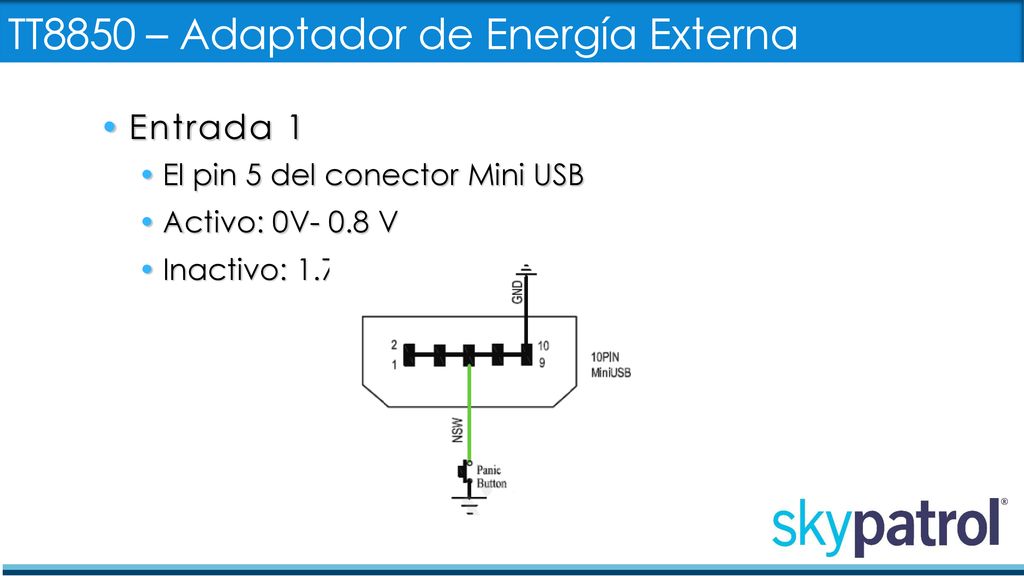

Entrada 1 El pin 5 del conector Mini USB Activo: 0V- 0.8 V Inactivo: 1.7V – 32V o abierto

7 TT8850 – Adaptador de Energía Externa

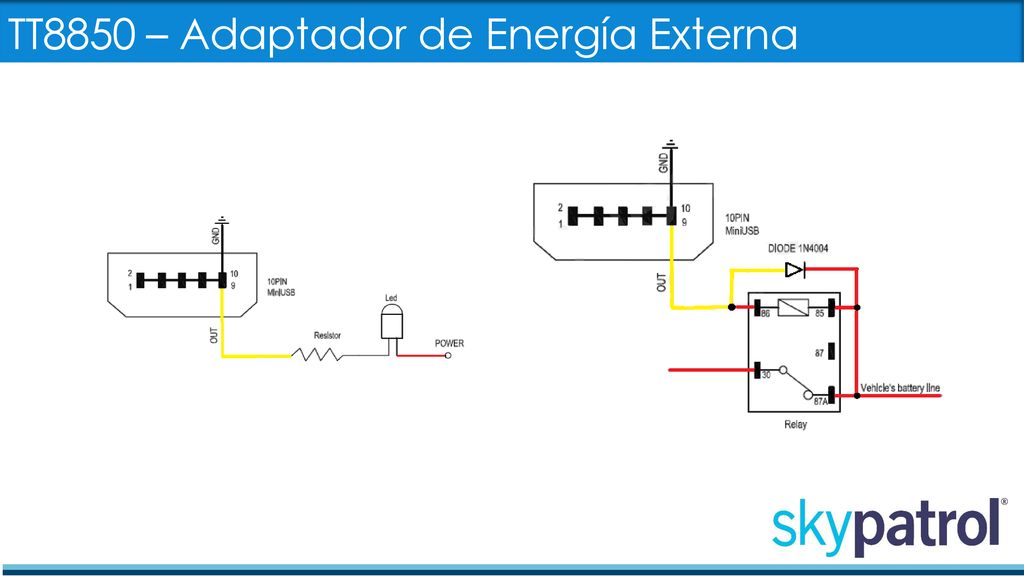

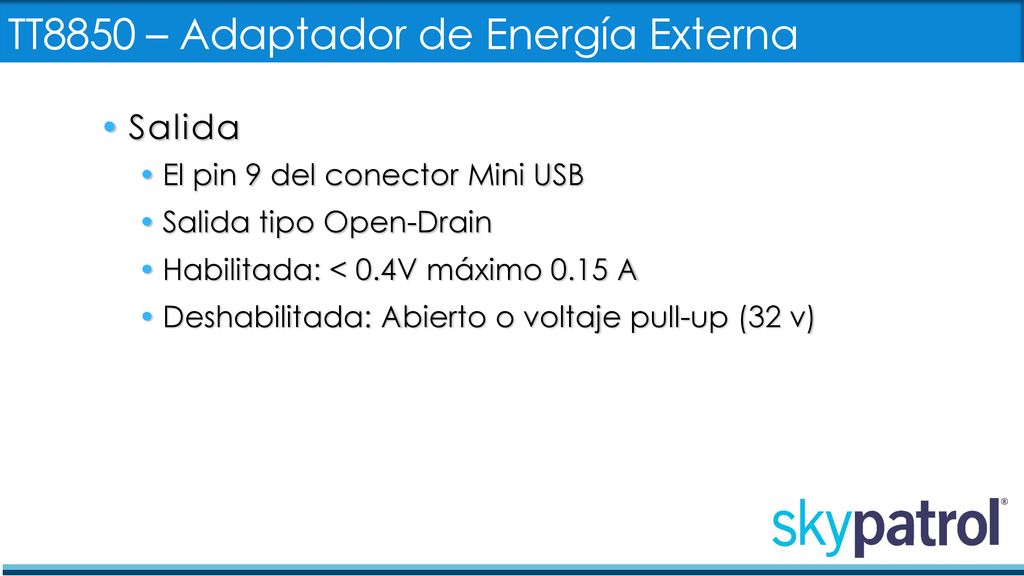

Salida El pin 9 del conector Mini USB Salida tipo Open-Drain Habilitada: < 0.4V máximo 0.15 A Deshabilitada: Abierto o voltaje pull-up (32 v)

8 TT8850 – Adaptador de Energía Externa

9 TT8850 – Adaptador de Energía Externa

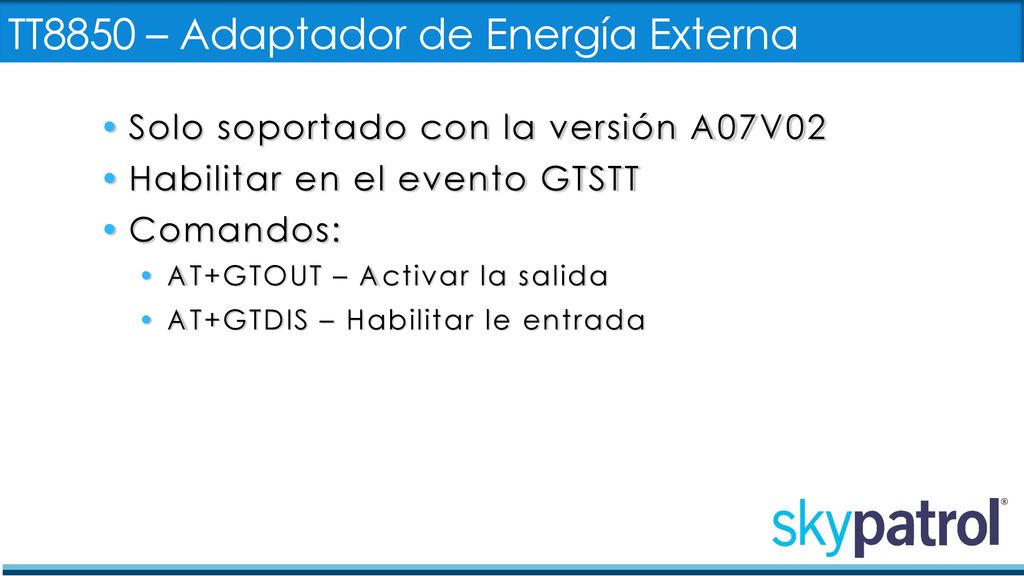

Solo soportado con la versión A07V02 Habilitar en el evento GTSTT Comandos: AT+GTOUT – Activar la salida AT+GTDIS – Habilitar le entrada

10 Activar la salida (AT+GTOUT)

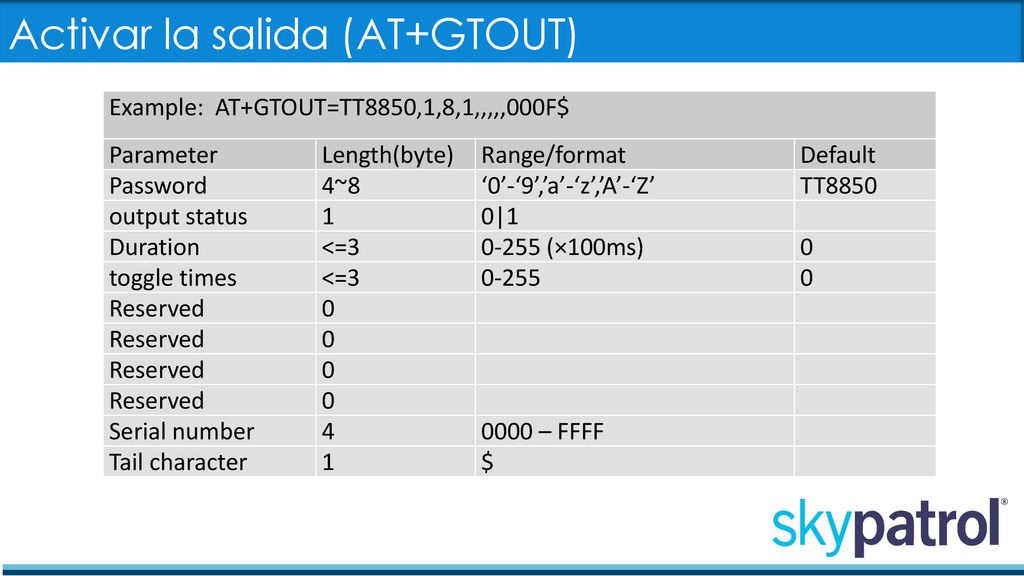

Example: AT+GTOUT=TT8850,1,8,1,,,,,000F$ Parameter Length(byte) Range/format Default Password 4~8 ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ TT8850 output status 1 0|1 Duration <=3 0-255 (×100ms) toggle times 0-255 Reserved Serial number 4 0000 – FFFF Tail character $

11 Habilitar la entrada (AT+GTDIS)

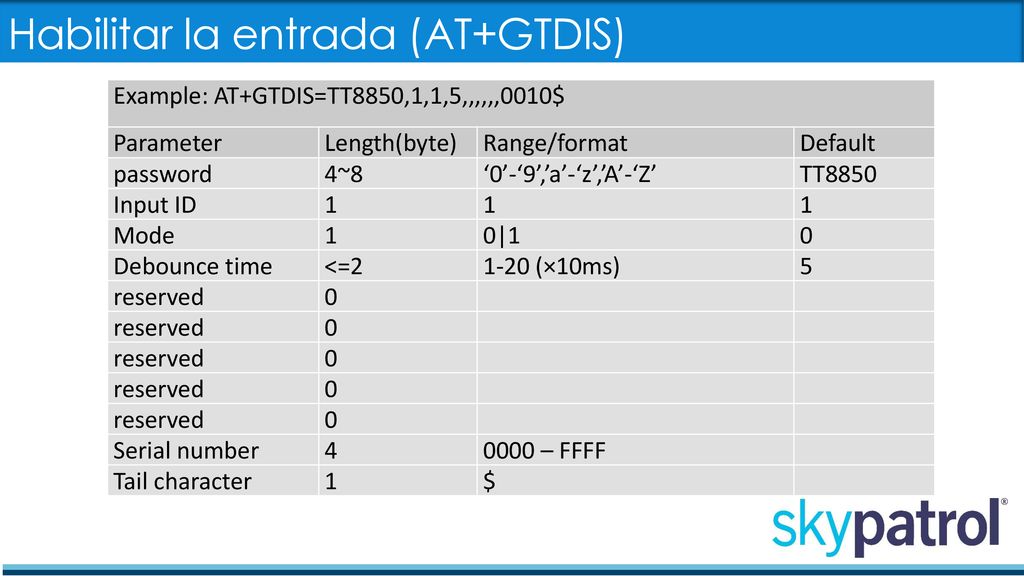

Example: AT+GTDIS=TT8850,1,1,5,,,,,,0010$ Parameter Length(byte) Range/format Default password 4~8 ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ TT8850 Input ID 1 Mode 0|1 Debounce time <=2 1-20 (×10ms) 5 reserved Serial number 4 0000 – FFFF Tail character $

12 Entradas Digitales 2 entradas digitales
Usa 4 pines del conector de 8 pines. Pin Descripción 1 Entrada 1 2 Entrada 2 3 2.8V 4 Tierra 1 2 3 4

13 TT8850 - Kit de Batería Externa

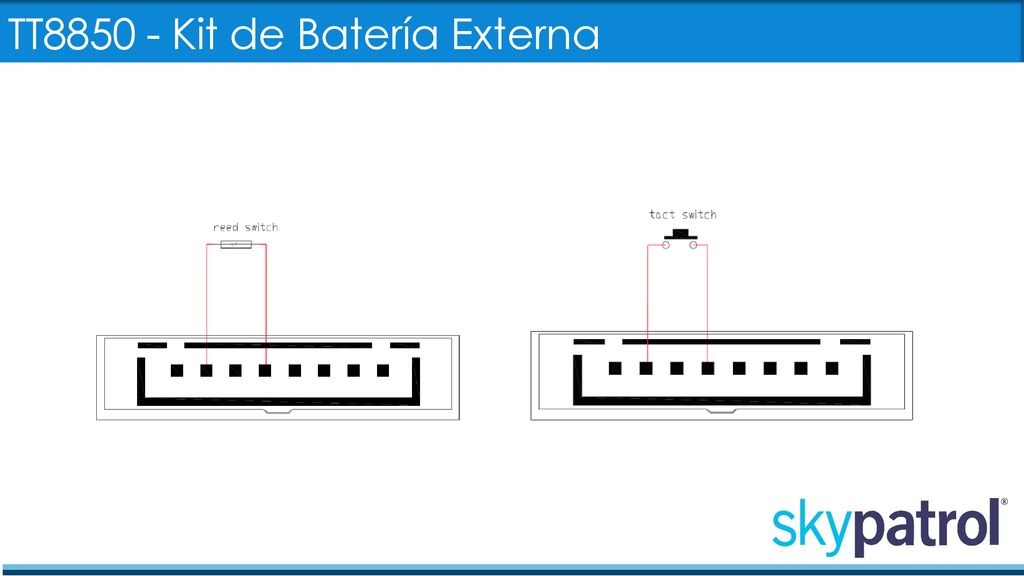

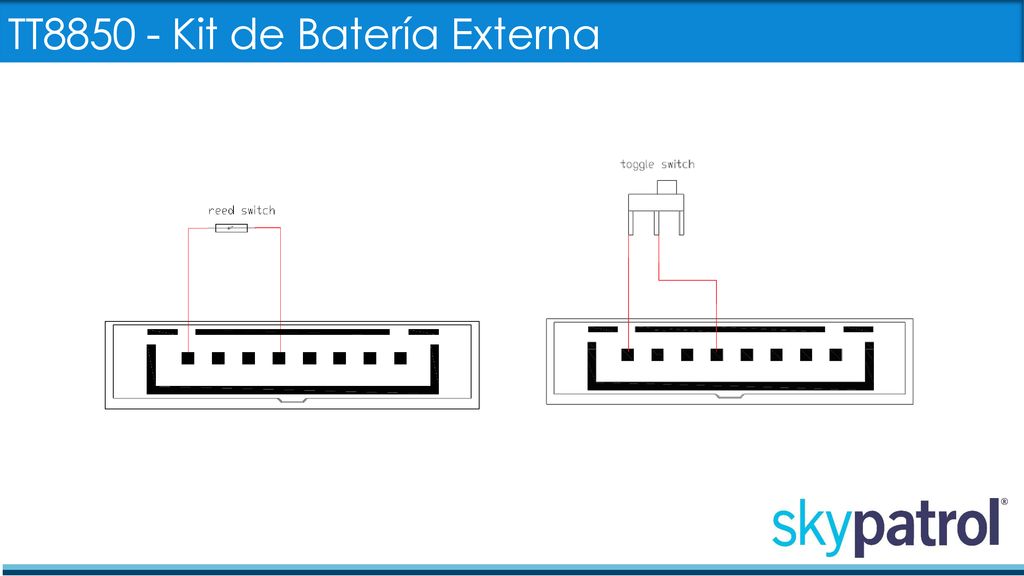

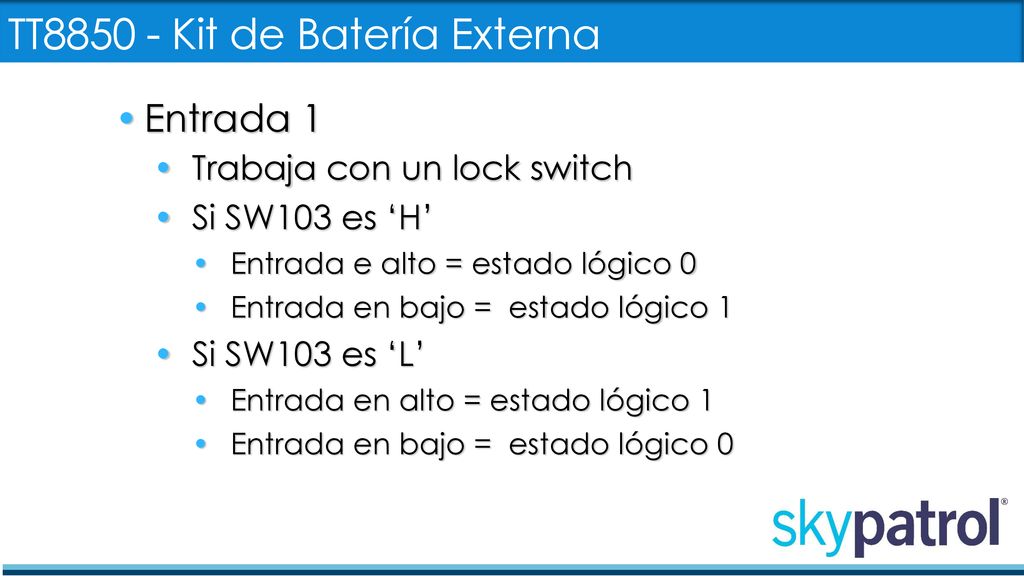

Entrada 1 Trabaja con un lock switch Si SW103 es ‘H’ Entrada e alto = estado lógico 0 Entrada en bajo = estado lógico 1 Si SW103 es ‘L’ Entrada en alto = estado lógico 1 Entrada en bajo = estado lógico 0

14 TT8850 - Kit de Batería Externa

15 TT8850 - Kit de Batería Externa

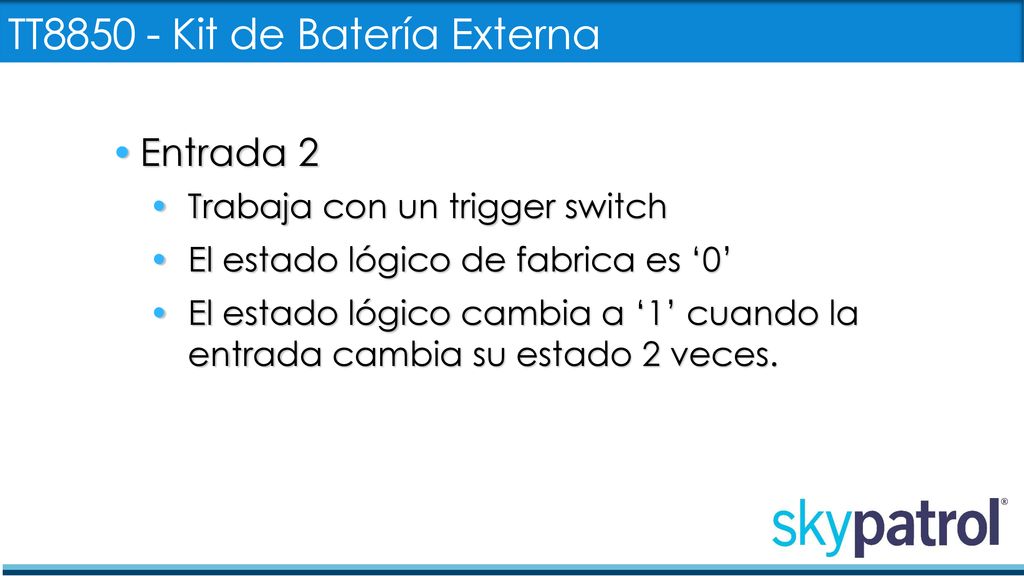

Entrada 2 Trabaja con un trigger switch El estado lógico de fabrica es ‘0’ El estado lógico cambia a ‘1’ cuando la entrada cambia su estado 2 veces.

16 TT8850 - Kit de Batería Externa

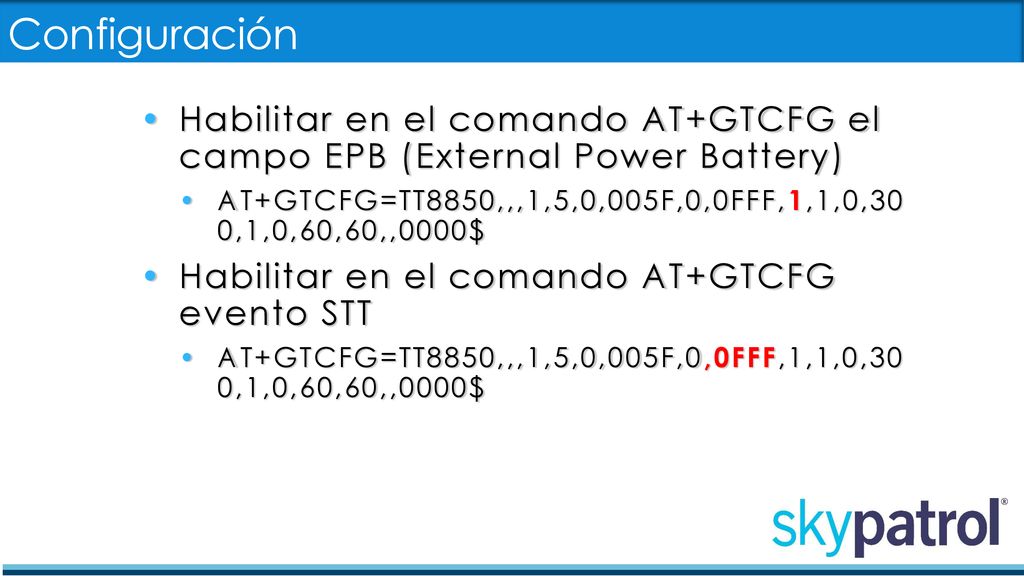

17 Configuración Habilitar en el comando AT+GTCFG el campo EPB (External Power Battery) AT+GTCFG=TT8850,,,1,5,0,005F,0,0FFF,1,1,0,30 0,1,0,60,60,,0000$ Habilitar en el comando AT+GTCFG evento STT

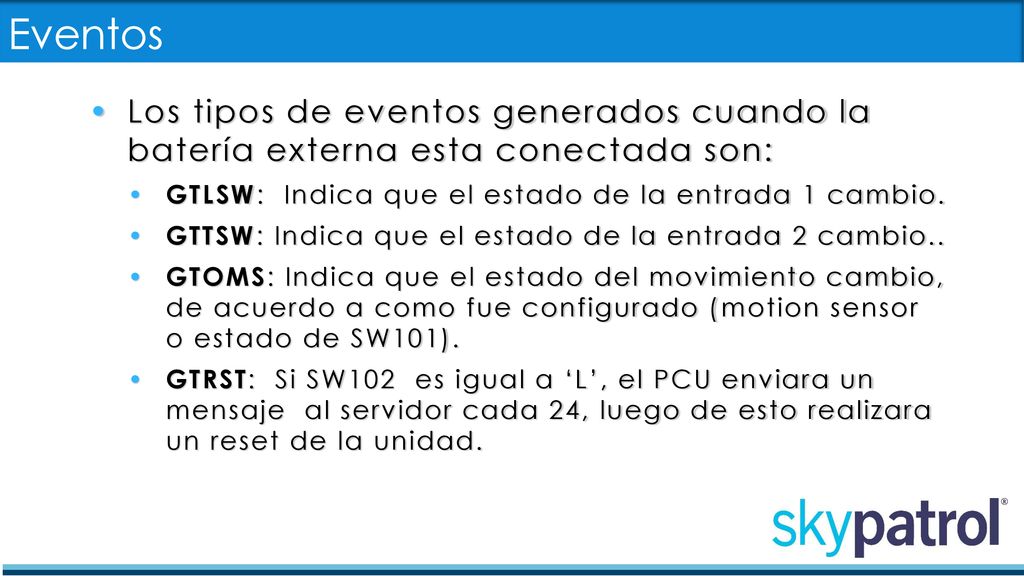

18 Eventos Los tipos de eventos generados cuando la batería externa esta conectada son: GTLSW: Indica que el estado de la entrada 1 cambio. GTTSW: Indica que el estado de la entrada 2 cambio.. GTOMS: Indica que el estado del movimiento cambio, de acuerdo a como fue configurado (motion sensor o estado de SW101). GTRST: Si SW102 es igual a ‘L’, el PCU enviara un mensaje al servidor cada 24, luego de esto realizara un reset de la unidad.

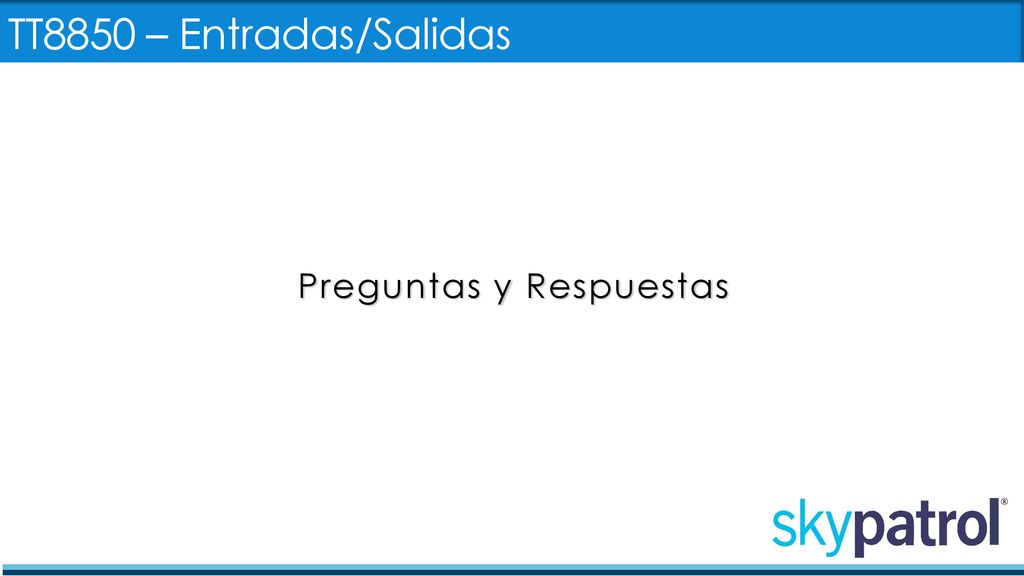

19 Preguntas y Respuestas
