1 Sensor de flujo

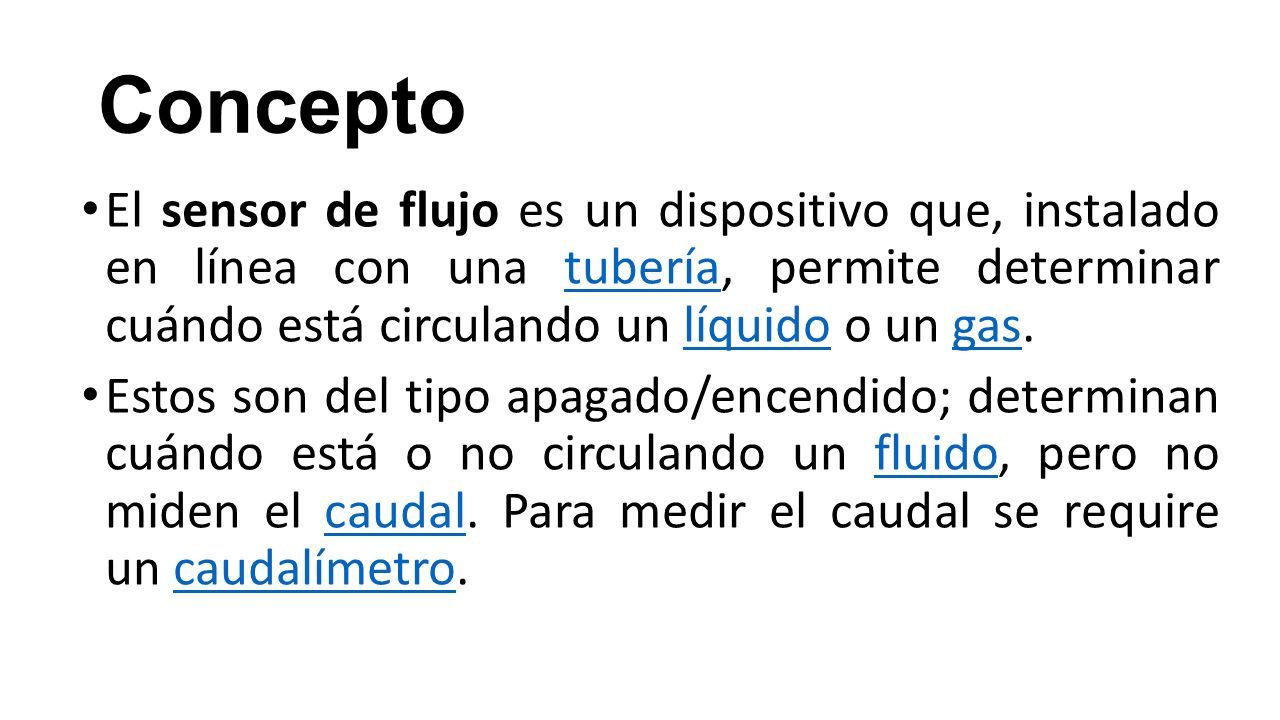

2 Concepto El sensor de flujo es un dispositivo que, instalado en línea con una tubería, permite determinar cuándo está circulando un líquido o un gas.tuberíalíquidogas Estos son del tipo apagado/encendido; determinan cuándo está o no circulando un fluido, pero no miden el caudal. Para medir el caudal se require un caudalímetro.fluidocaudalcaudalímetro

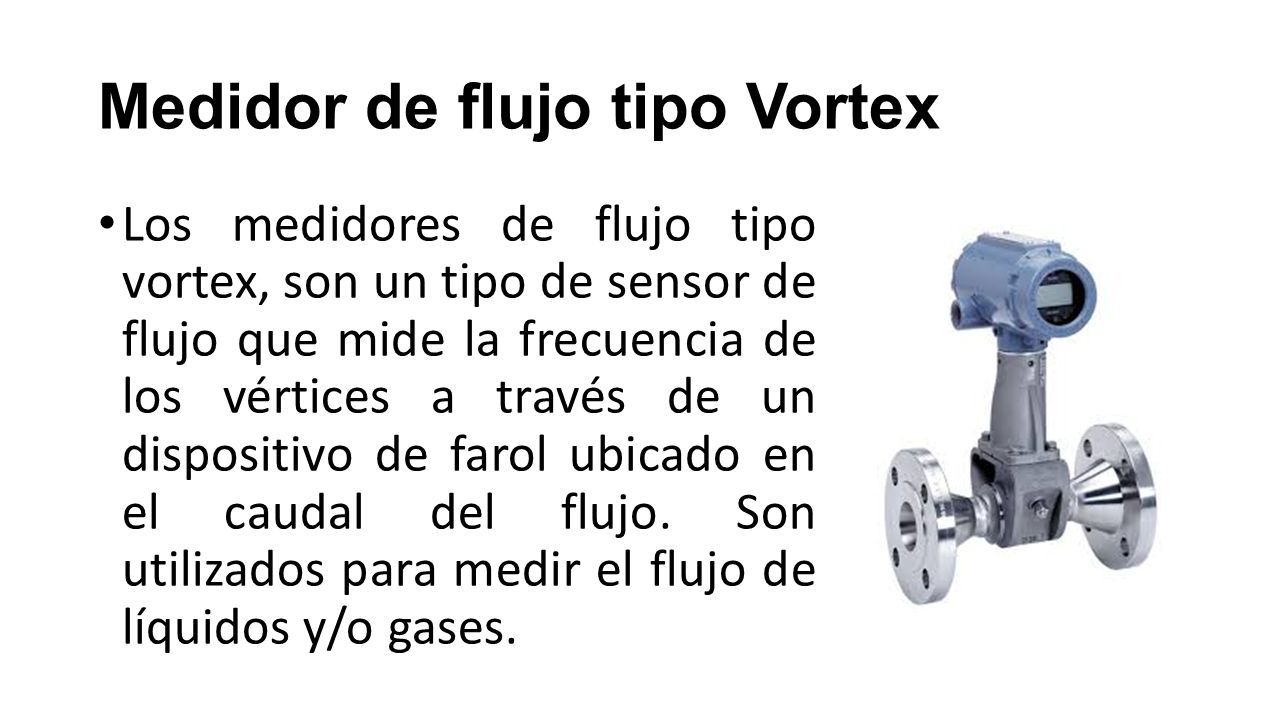

3 Medidor de flujo tipo Vortex Los medidores de flujo tipo vortex, son un tipo de sensor de flujo que mide la frecuencia de los vértices a través de un dispositivo de farol ubicado en el caudal del flujo. Son utilizados para medir el flujo de líquidos y/o gases.

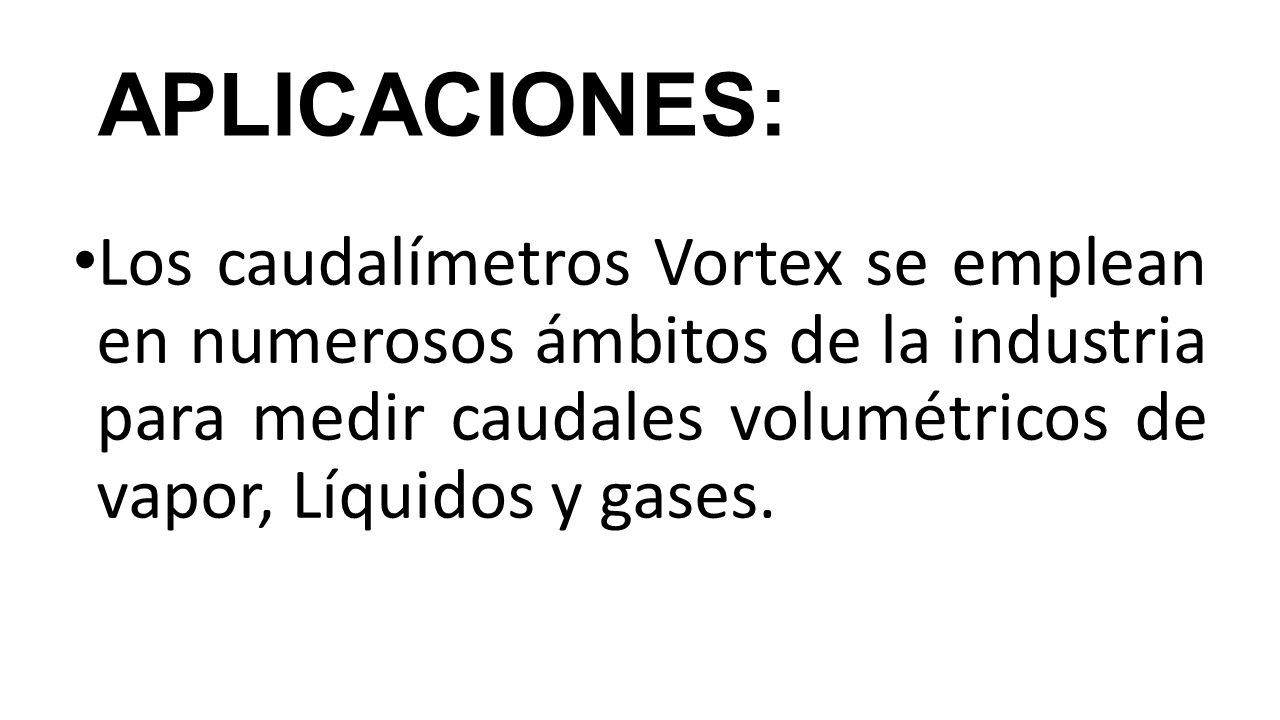

4 APLICACIONES: Los caudalímetros Vortex se emplean en numerosos ámbitos de la industria para medir caudales volumétricos de vapor, Líquidos y gases.

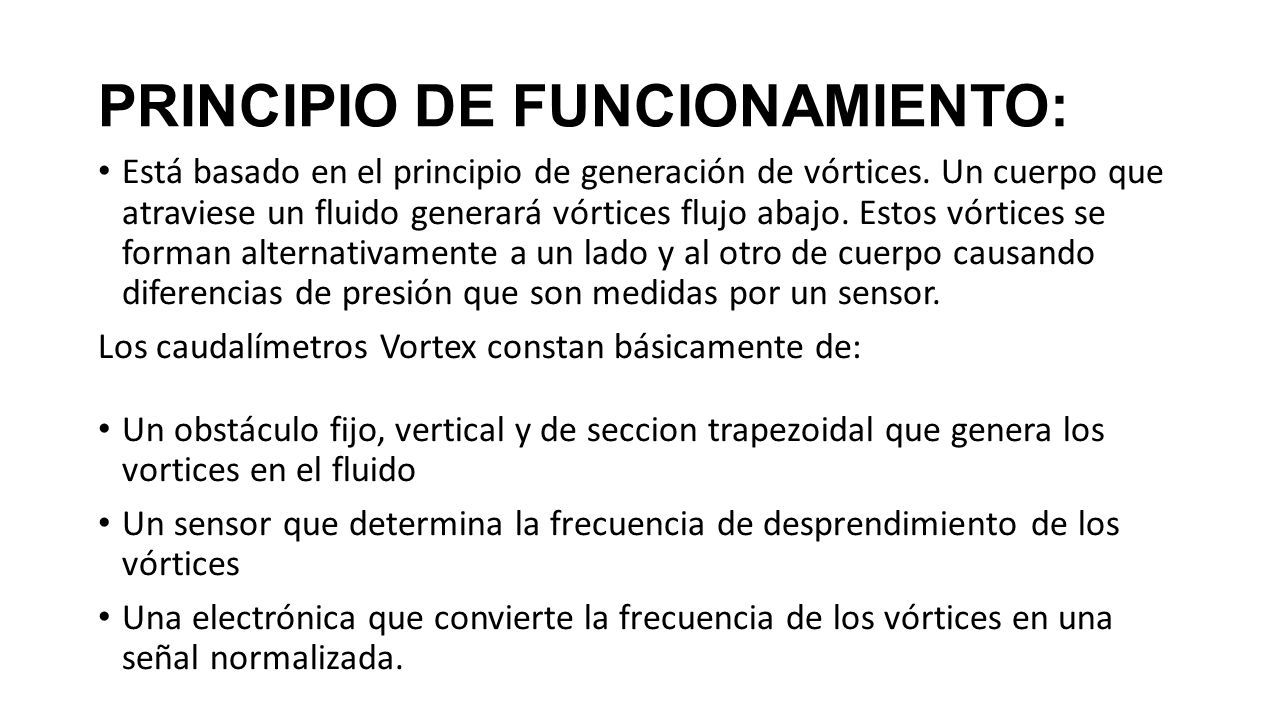

5 PRINCIPIO DE FUNCIONAMIENTO: Está basado en el principio de generación de vórtices. Un cuerpo que atraviese un fluido generará vórtices flujo abajo. Estos vórtices se forman alternativamente a un lado y al otro de cuerpo causando diferencias de presión que son medidas por un sensor. Los caudalímetros Vortex constan básicamente de: Un obstáculo fijo, vertical y de seccion trapezoidal que genera los vortices en el fluido Un sensor que determina la frecuencia de desprendimiento de los vórtices Una electrónica que convierte la frecuencia de los vórtices en una señal normalizada.

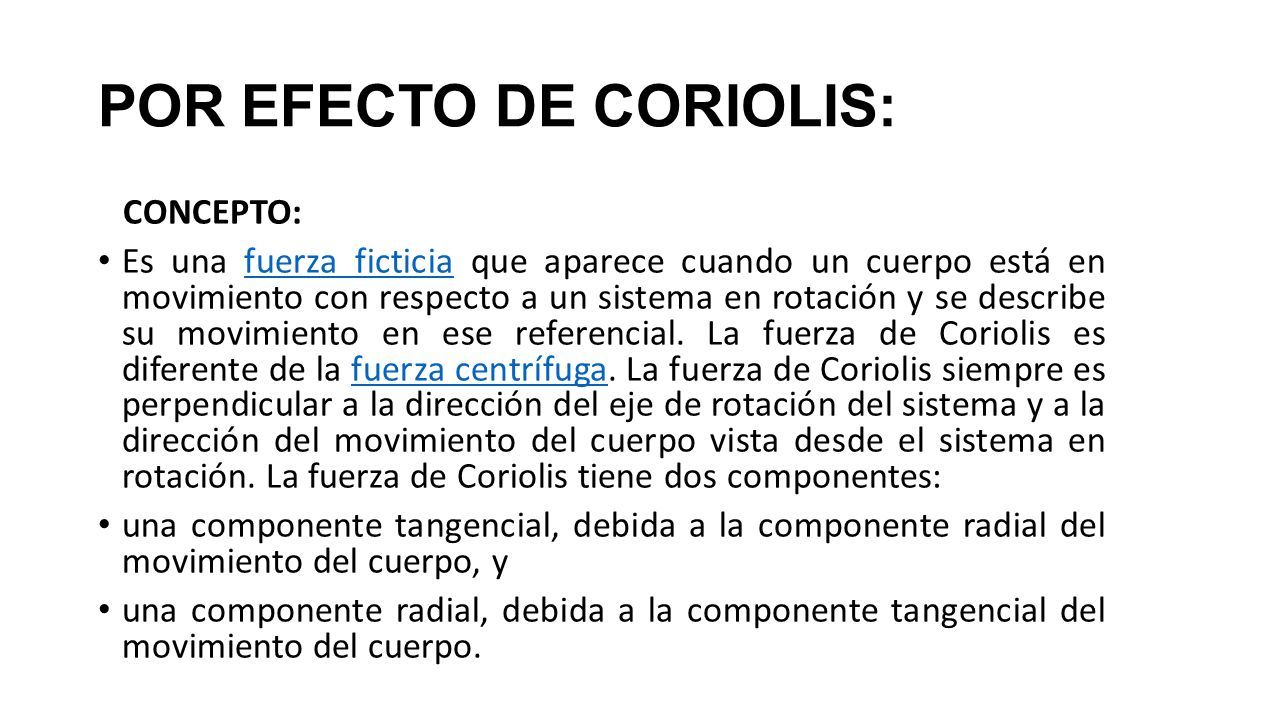

6 POR EFECTO DE CORIOLIS: CONCEPTO: Es una fuerza ficticia que aparece cuando un cuerpo está en movimiento con respecto a un sistema en rotación y se describe su movimiento en ese referencial. La fuerza de Coriolis es diferente de la fuerza centrífuga. La fuerza de Coriolis siempre es perpendicular a la dirección del eje de rotación del sistema y a la dirección del movimiento del cuerpo vista desde el sistema en rotación. La fuerza de Coriolis tiene dos componentes:fuerza ficticiafuerza centrífuga una componente tangencial, debida a la componente radial del movimiento del cuerpo, y una componente radial, debida a la componente tangencial del movimiento del cuerpo.

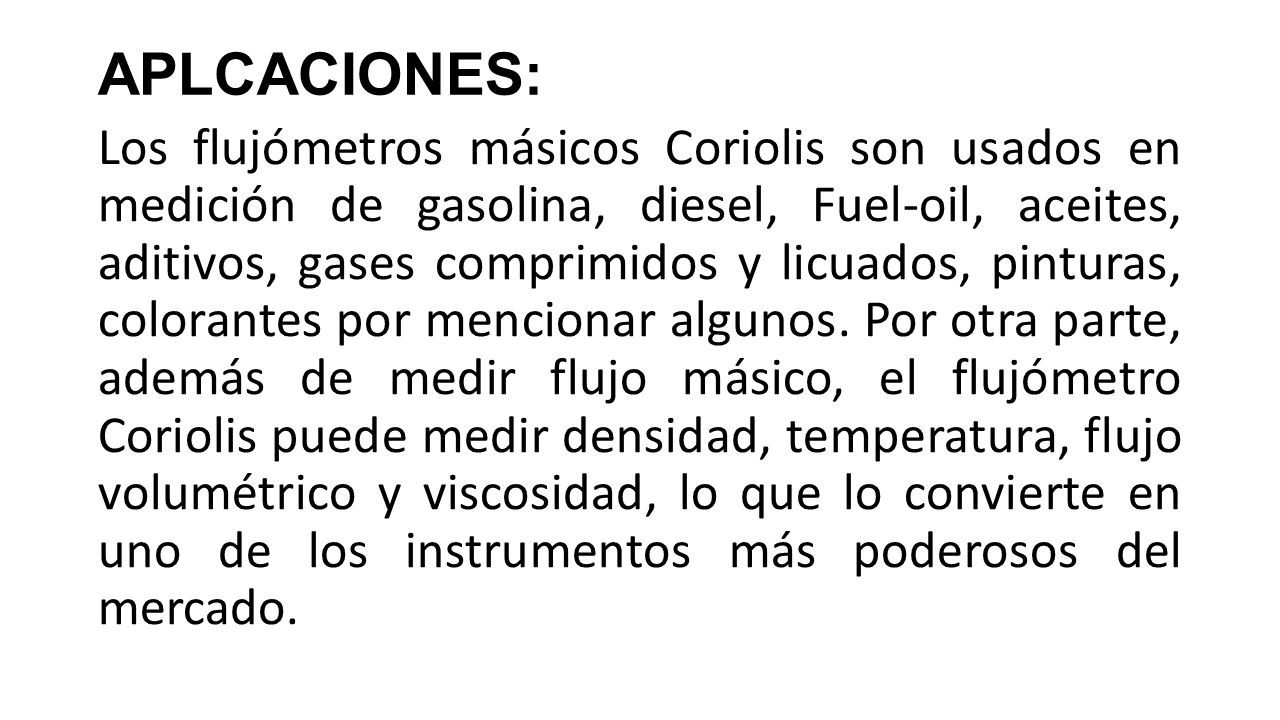

7 APLCACIONES: Los flujómetros másicos Coriolis son usados en medición de gasolina, diesel, Fuel-oil, aceites, aditivos, gases comprimidos y licuados, pinturas, colorantes por mencionar algunos. Por otra parte, además de medir flujo másico, el flujómetro Coriolis puede medir densidad, temperatura, flujo volumétrico y viscosidad, lo que lo convierte en uno de los instrumentos más poderosos del mercado.

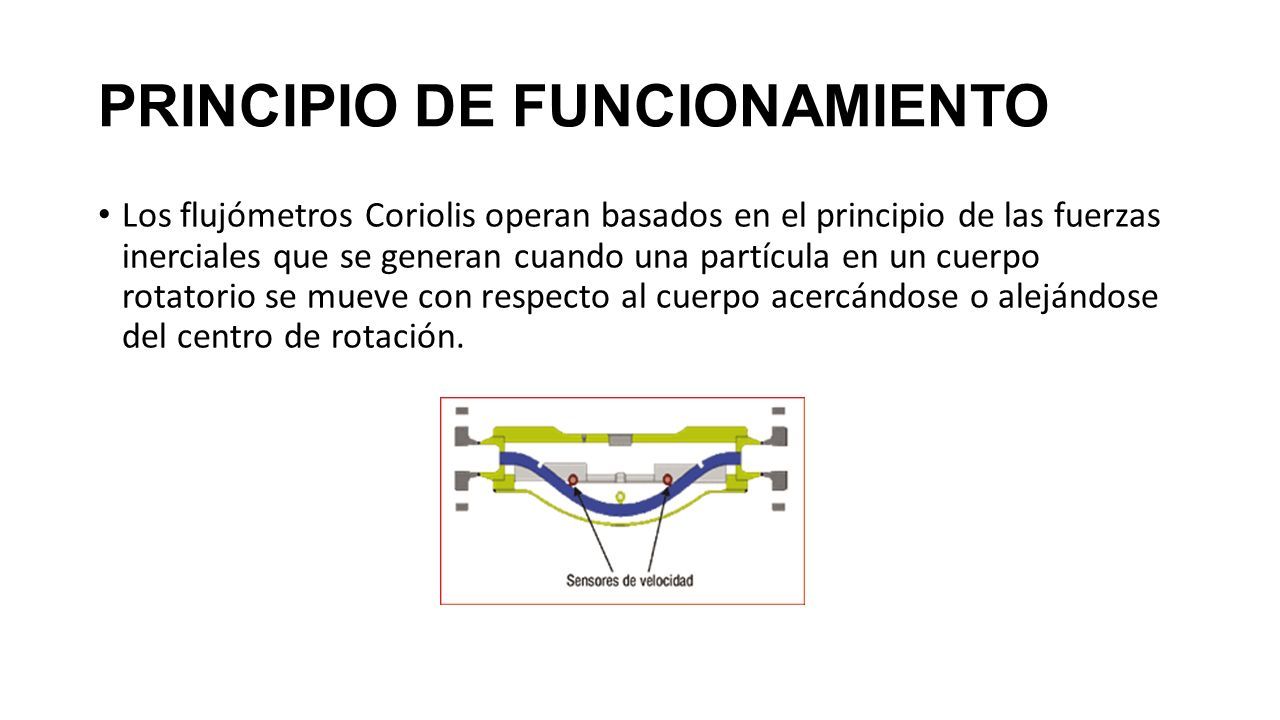

8 PRINCIPIO DE FUNCIONAMIENTO Los flujómetros Coriolis operan basados en el principio de las fuerzas inerciales que se generan cuando una partícula en un cuerpo rotatorio se mueve con respecto al cuerpo acercándose o alejándose del centro de rotación.

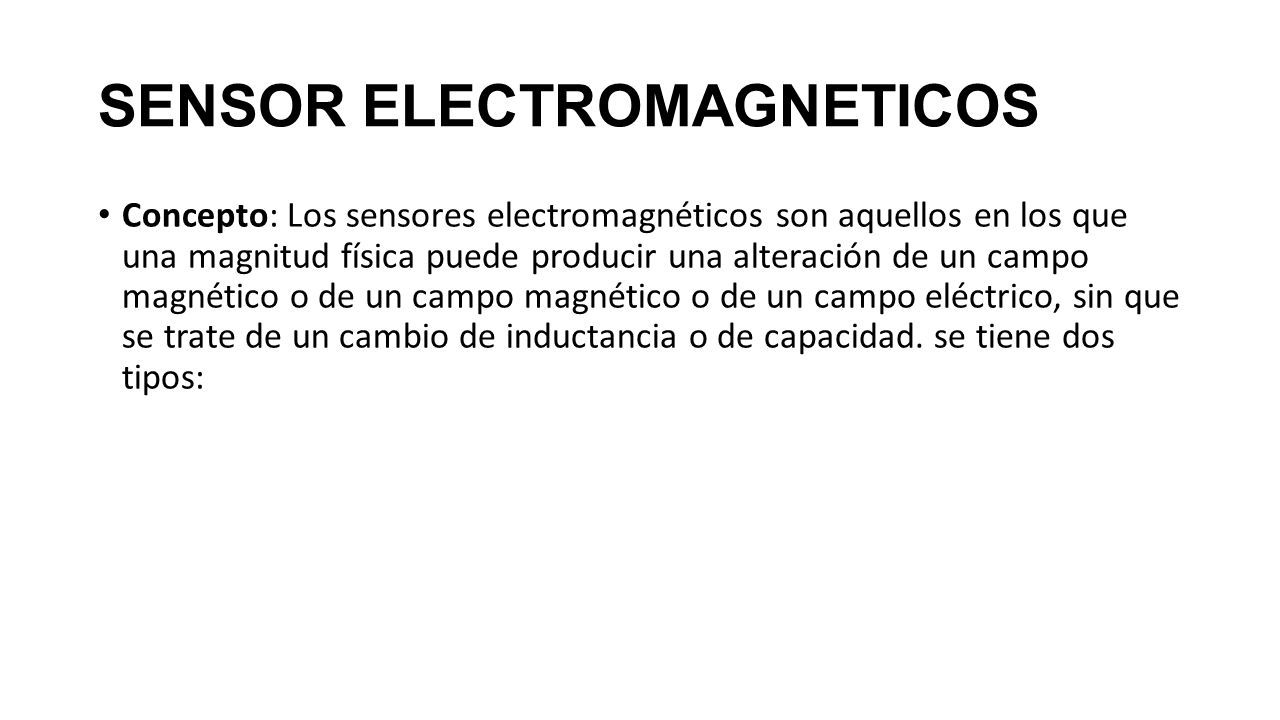

9 SENSOR ELECTROMAGNETICOS Concepto: Los sensores electromagnéticos son aquellos en los que una magnitud física puede producir una alteración de un campo magnético o de un campo magnético o de un campo eléctrico, sin que se trate de un cambio de inductancia o de capacidad. se tiene dos tipos:

10 CLASIFICACION: Sensores basados en la ley de Faraday. Se basa en el principio de que una variación en el flujo magnético sobre una bobina, genera una fuerza electromotriz. Las condiciones que deben cumplirse para poder usar este tipo de medidor son: * Perfil de velocidades simétrico. * Tubería no metálica ni magnética: teflón o cerámica. * Electrodo de acero o titanio * Tubería llena * Campo magnético continuo o alterno. * Ideal para aguas residuales, líquidos corrosivos o con sólidos en suspensión.

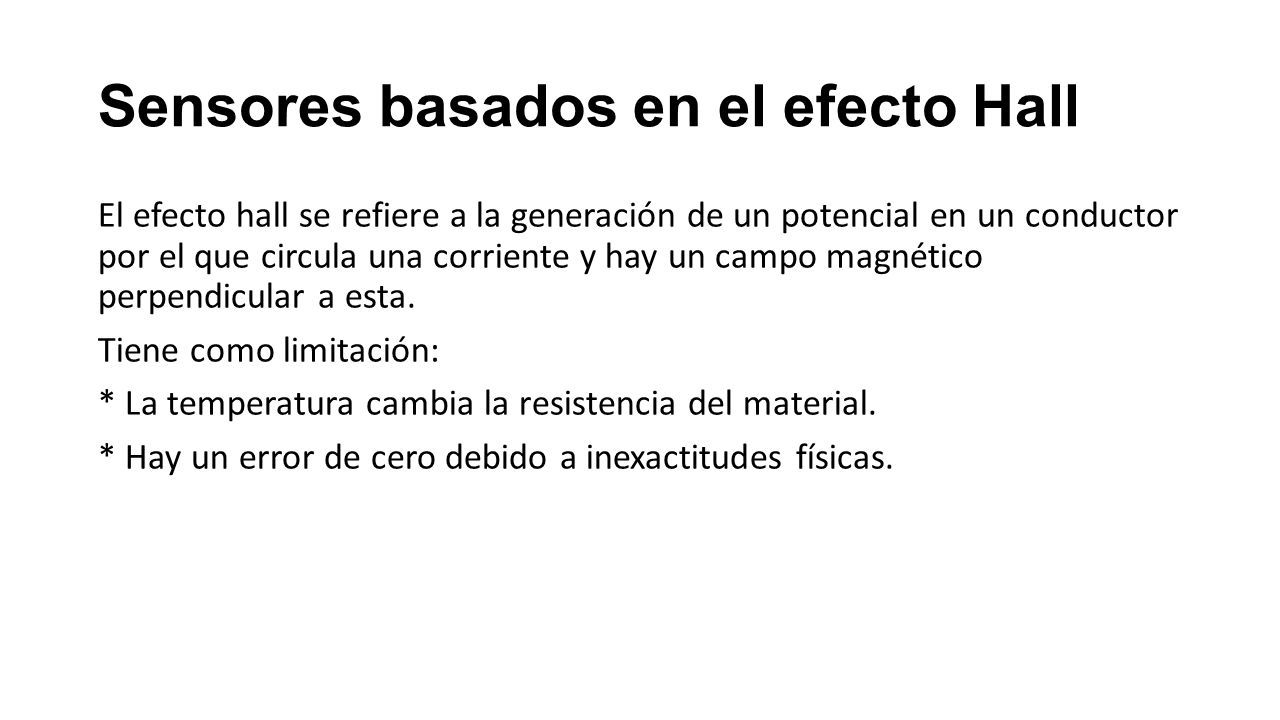

11 Sensores basados en el efecto Hall El efecto hall se refiere a la generación de un potencial en un conductor por el que circula una corriente y hay un campo magnético perpendicular a esta. Tiene como limitación: * La temperatura cambia la resistencia del material. * Hay un error de cero debido a inexactitudes físicas.

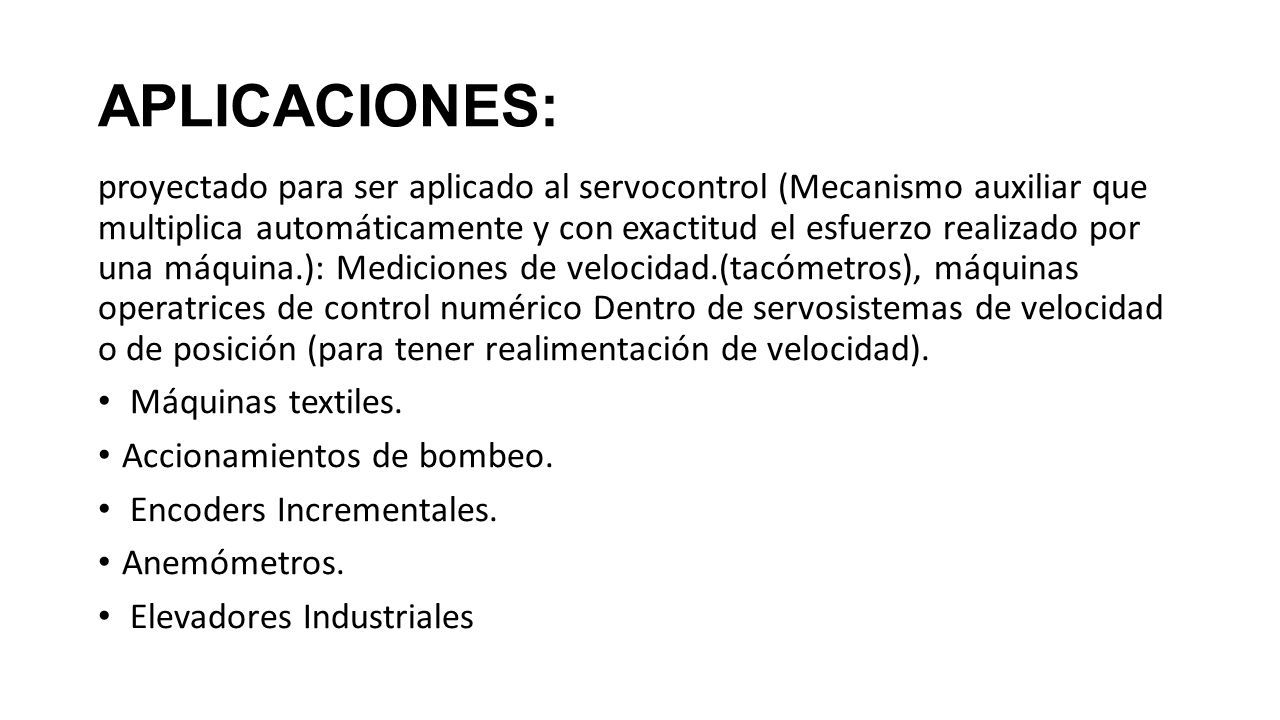

12 APLICACIONES: proyectado para ser aplicado al servocontrol (Mecanismo auxiliar que multiplica automáticamente y con exactitud el esfuerzo realizado por una máquina.): Mediciones de velocidad.(tacómetros), máquinas operatrices de control numérico Dentro de servosistemas de velocidad o de posición (para tener realimentación de velocidad). Máquinas textiles. Accionamientos de bombeo. Encoders Incrementales. Anemómetros. Elevadores Industriales

13 Principio de funcionamiento

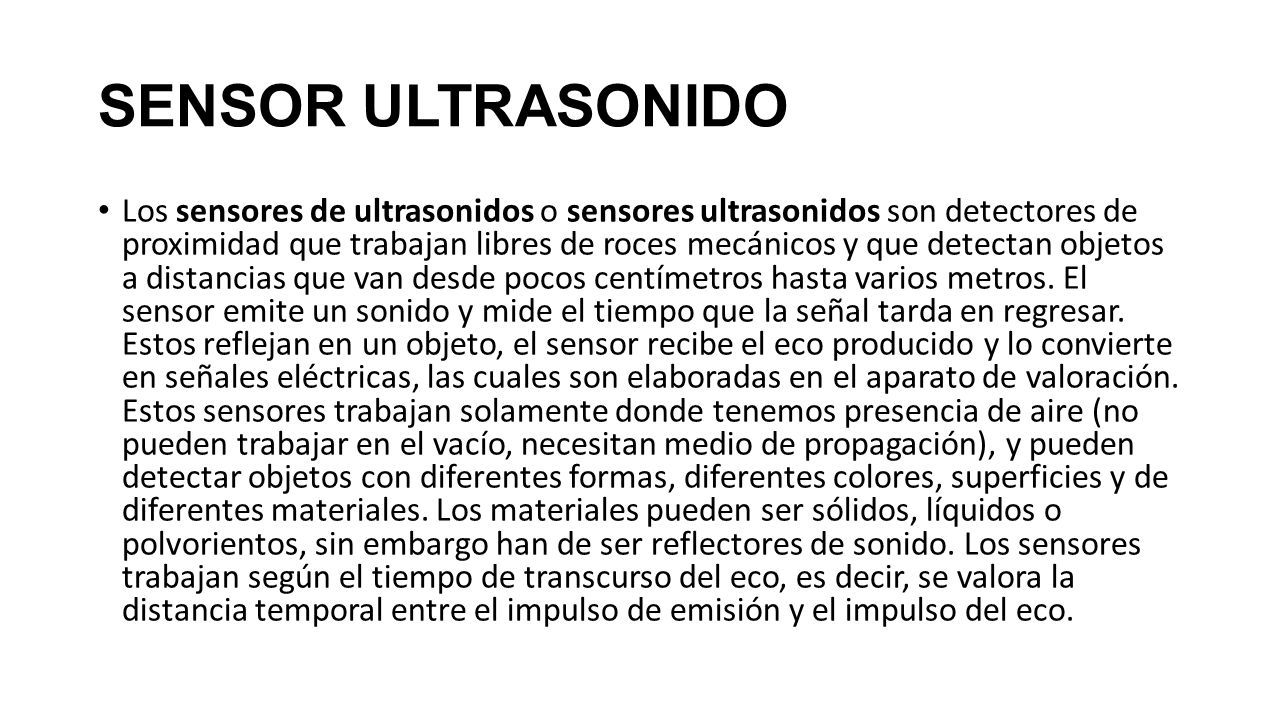

14 SENSOR ULTRASONIDO Los sensores de ultrasonidos o sensores ultrasonidos son detectores de proximidad que trabajan libres de roces mecánicos y que detectan objetos a distancias que van desde pocos centímetros hasta varios metros. El sensor emite un sonido y mide el tiempo que la señal tarda en regresar. Estos reflejan en un objeto, el sensor recibe el eco producido y lo convierte en señales eléctricas, las cuales son elaboradas en el aparato de valoración. Estos sensores trabajan solamente donde tenemos presencia de aire (no pueden trabajar en el vacío, necesitan medio de propagación), y pueden detectar objetos con diferentes formas, diferentes colores, superficies y de diferentes materiales. Los materiales pueden ser sólidos, líquidos o polvorientos, sin embargo han de ser reflectores de sonido. Los sensores trabajan según el tiempo de transcurso del eco, es decir, se valora la distancia temporal entre el impulso de emisión y el impulso del eco.
