1 CORRIENTES TERAPÉUTICAS FISIOTERAPIA II

2 Conceptos Básicos Corrientes Conceptos Básicos Corrientes Terapéuticas

3 OBJETIVO DE LA CLASE Estudiar los Conceptos Básicos Necesarios Para Comprender las Corrientes Terapéuticas. Carga Eléctrica Electricidad Corrientes Ley de Ohm Ley de Joule Ley de Faraday Aplicaciones

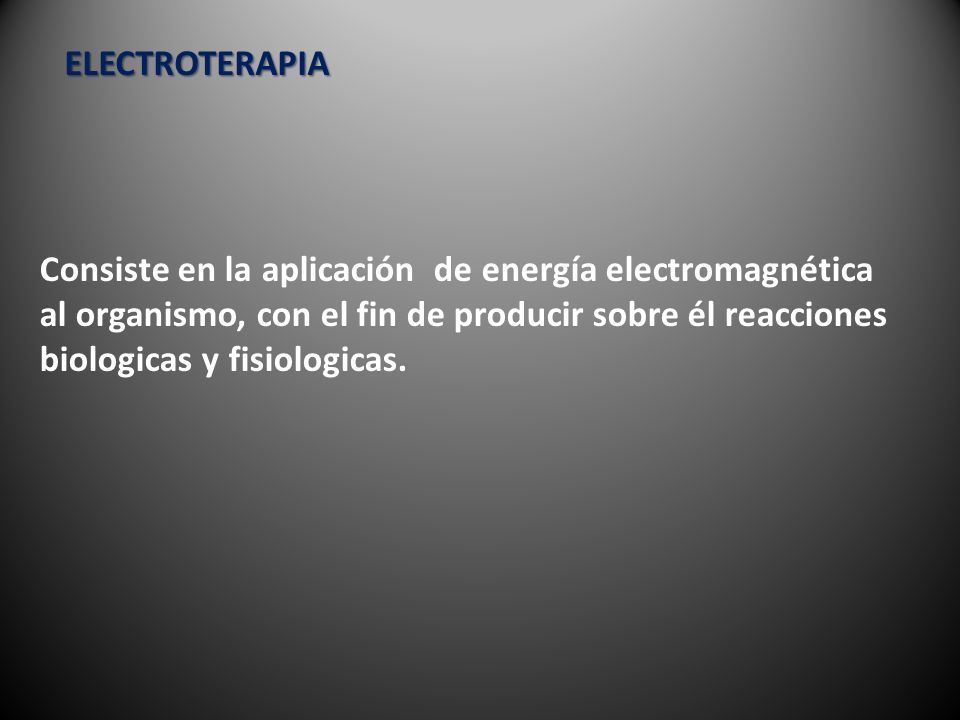

4 ELECTROTERAPIA Consiste en la aplicación de energía electromagnética al organismo, con el fin de producir sobre él reacciones biologicas y fisiologicas.

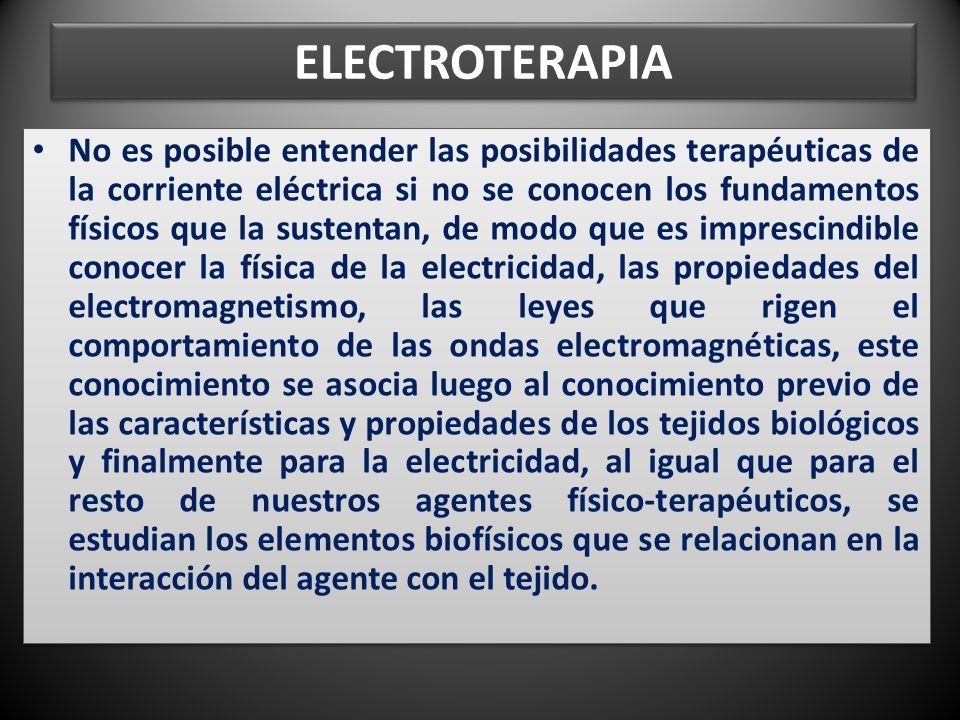

5 ELECTROTERAPIA No es posible entender las posibilidades terapéuticas de la corriente eléctrica si no se conocen los fundamentos físicos que la sustentan, de modo que es imprescindible conocer la física de la electricidad, las propiedades del electromagnetismo, las leyes que rigen el comportamiento de las ondas electromagnéticas, este conocimiento se asocia luego al conocimiento previo de las características y propiedades de los tejidos biológicos y finalmente para la electricidad, al igual que para el resto de nuestros agentes físico-terapéuticos, se estudian los elementos biofísicos que se relacionan en la interacción del agente con el tejido.

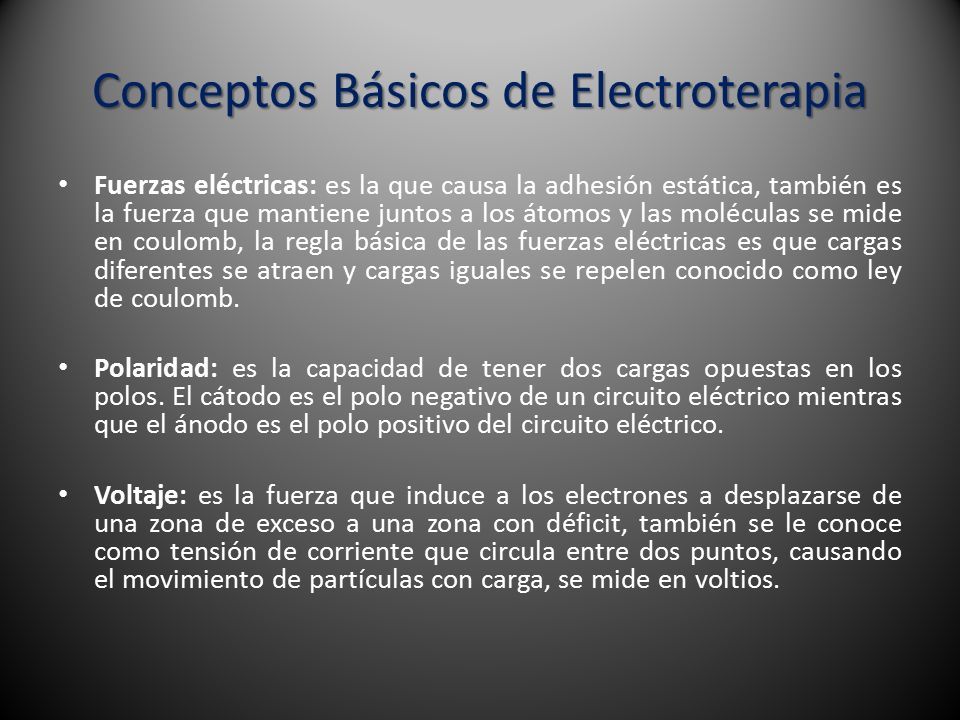

6 Conceptos Básicos de Electroterapia Fuerzas eléctricas: es la que causa la adhesión estática, también es la fuerza que mantiene juntos a los átomos y las moléculas se mide en coulomb, la regla básica de las fuerzas eléctricas es que cargas diferentes se atraen y cargas iguales se repelen conocido como ley de coulomb. Polaridad: es la capacidad de tener dos cargas opuestas en los polos. El cátodo es el polo negativo de un circuito eléctrico mientras que el ánodo es el polo positivo del circuito eléctrico. Voltaje: es la fuerza que induce a los electrones a desplazarse de una zona de exceso a una zona con déficit, también se le conoce como tensión de corriente que circula entre dos puntos, causando el movimiento de partículas con carga, se mide en voltios.

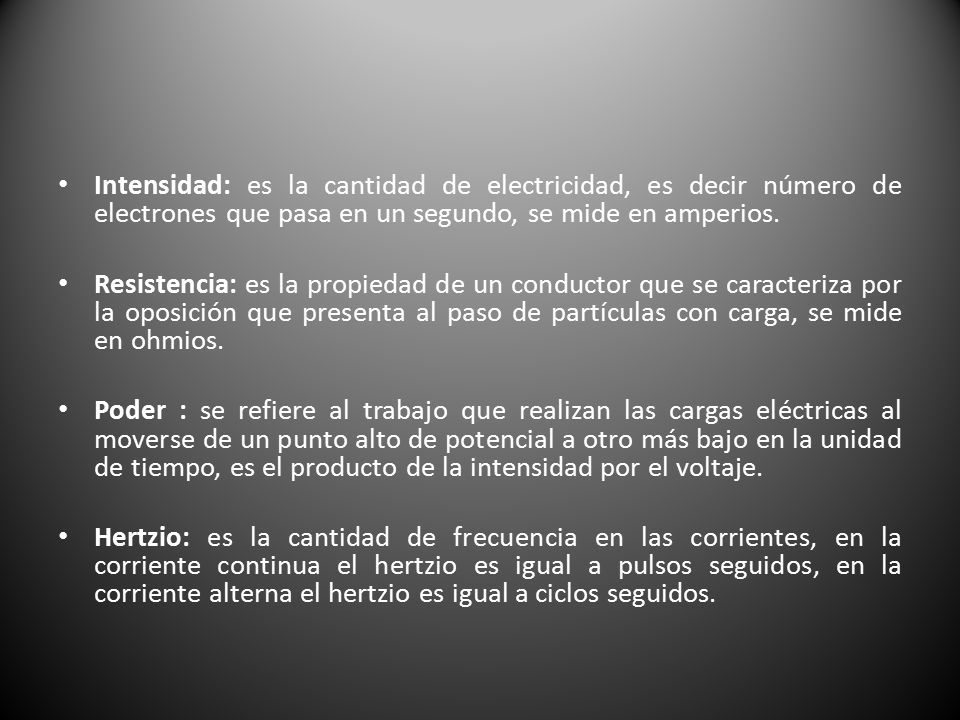

7 Intensidad: es la cantidad de electricidad, es decir número de electrones que pasa en un segundo, se mide en amperios. Resistencia: es la propiedad de un conductor que se caracteriza por la oposición que presenta al paso de partículas con carga, se mide en ohmios. Poder : se refiere al trabajo que realizan las cargas eléctricas al moverse de un punto alto de potencial a otro más bajo en la unidad de tiempo, es el producto de la intensidad por el voltaje. Hertzio: es la cantidad de frecuencia en las corrientes, en la corriente continua el hertzio es igual a pulsos seguidos, en la corriente alterna el hertzio es igual a ciclos seguidos.

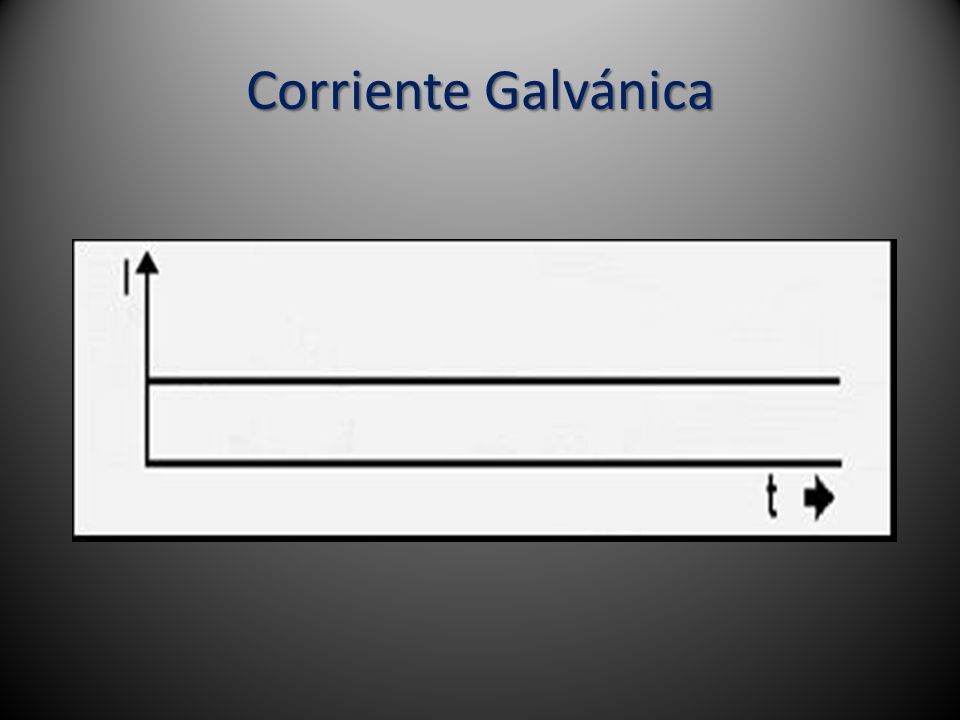

8 Corriente Galvánica

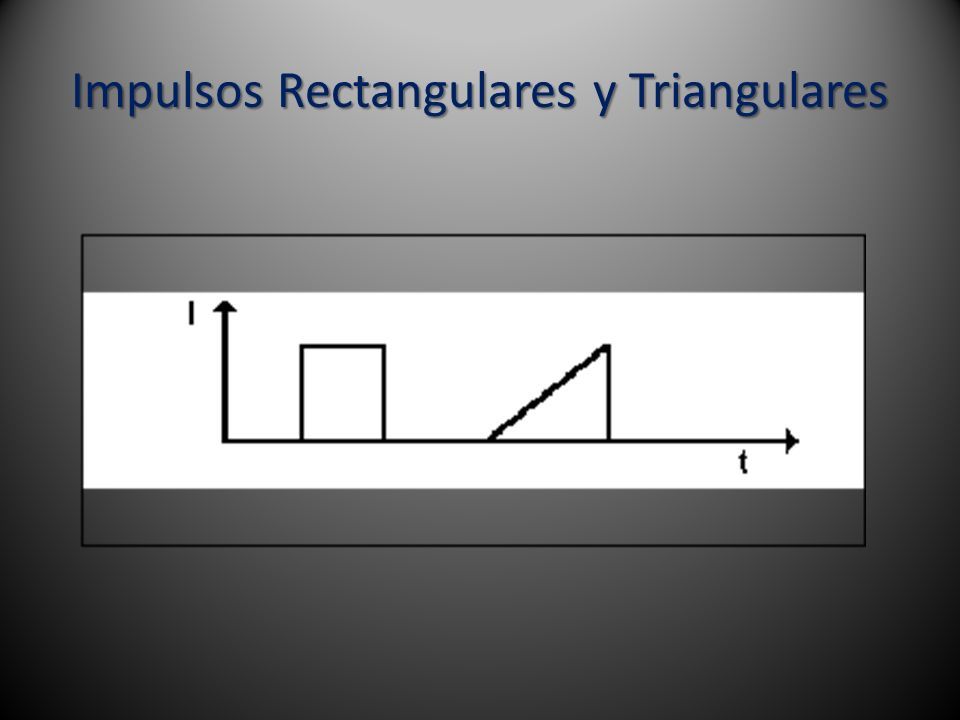

9 Impulsos Rectangulares y Triangulares

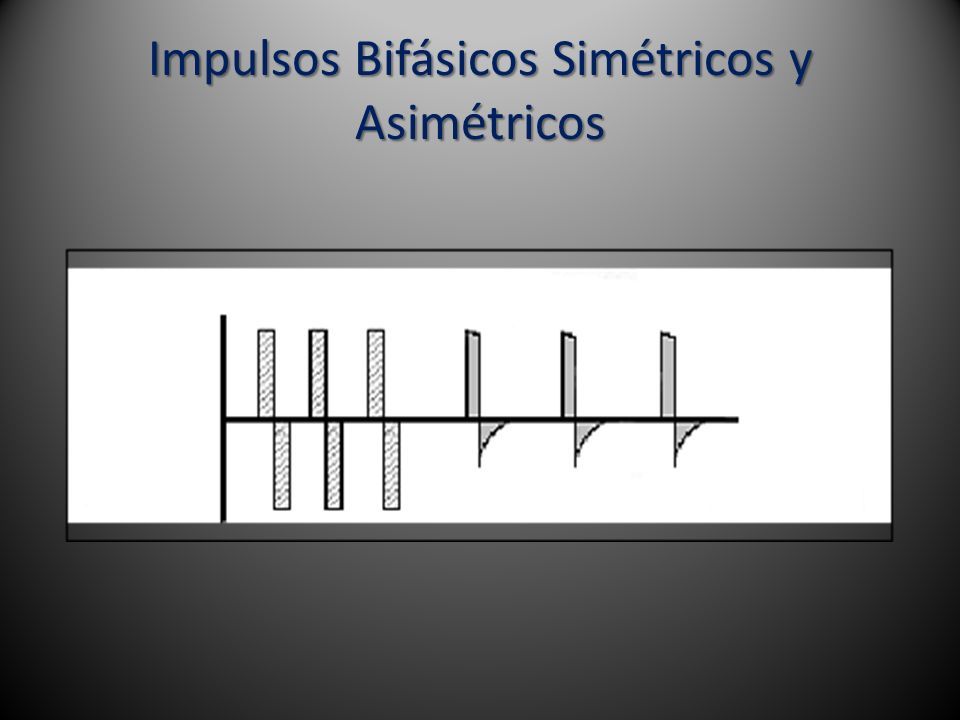

10 Impulsos Bifásicos Simétricos y Asimétricos

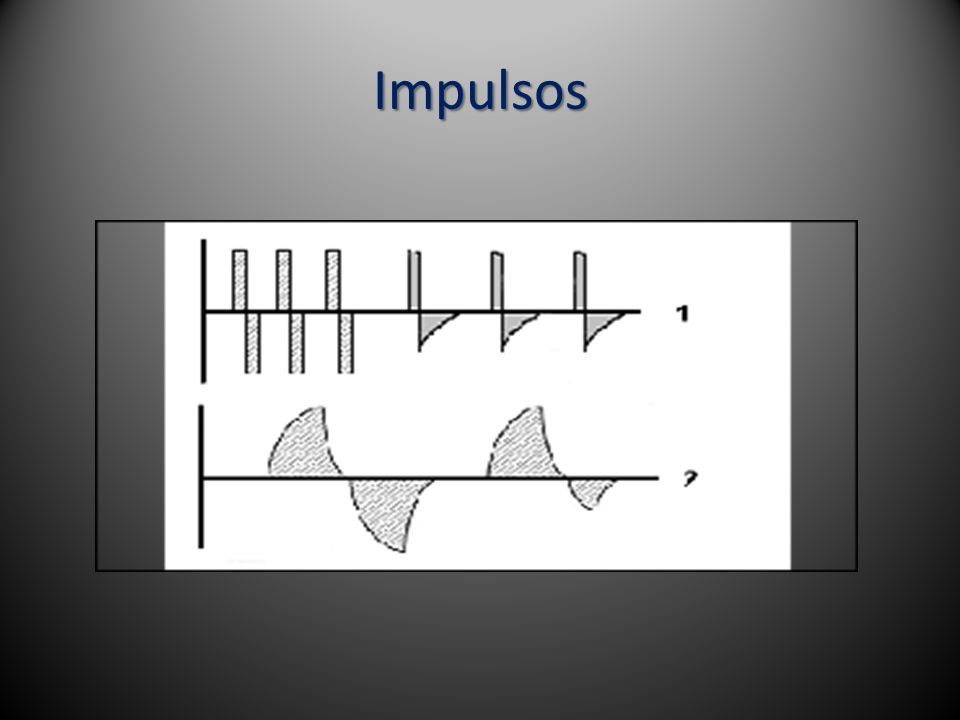

11 Impulsos

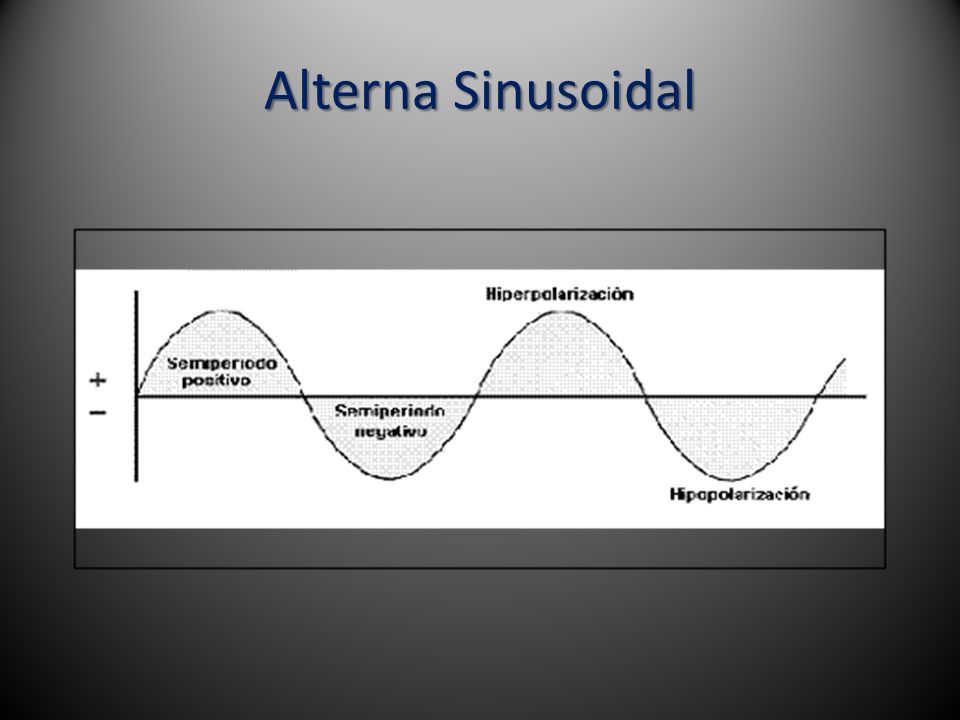

12 Alterna Sinusoidal

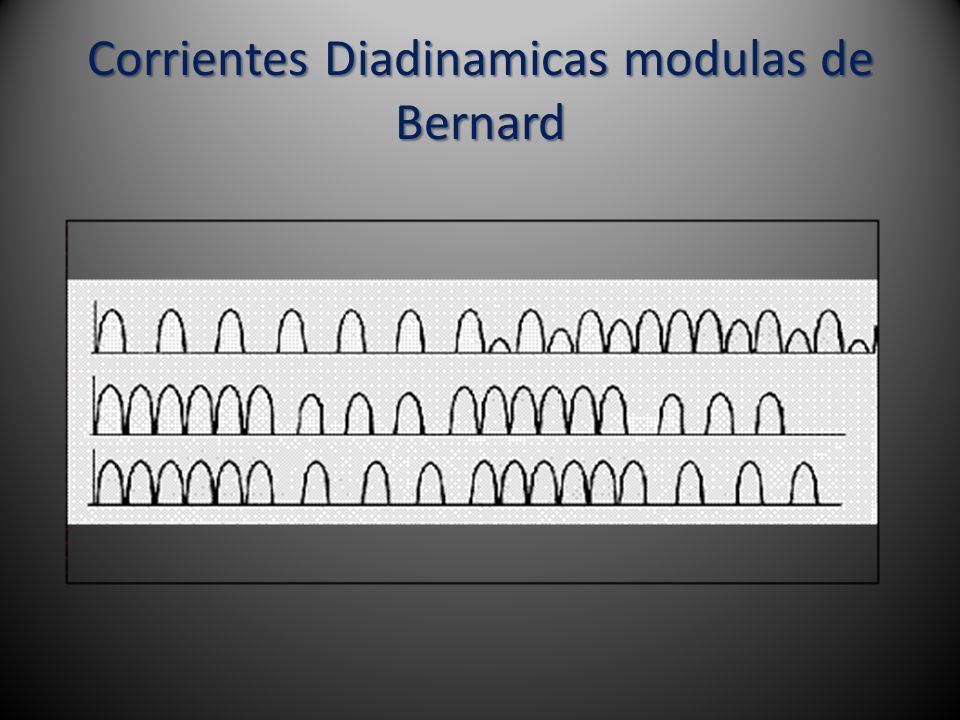

13 Corrientes Diadinamicas modulas de Bernard

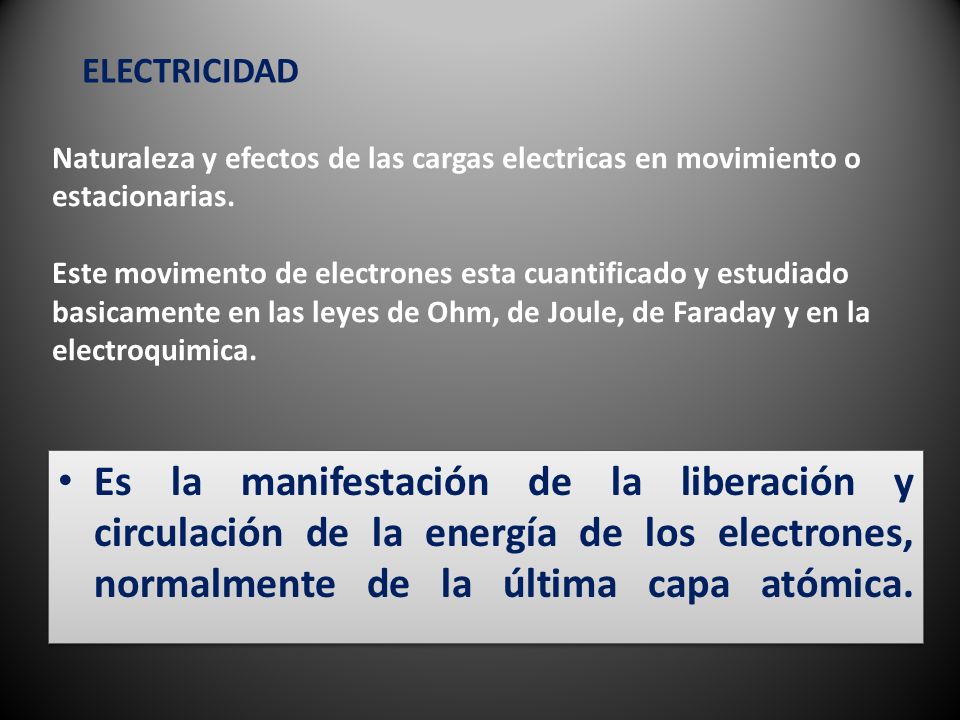

14 ELECTRICIDAD Naturaleza y efectos de las cargas electricas en movimiento o estacionarias. Este movimento de electrones esta cuantificado y estudiado basicamente en las leyes de Ohm, de Joule, de Faraday y en la electroquimica. Es la manifestación de la liberación y circulación de la energía de los electrones, normalmente de la última capa atómica.

15 CINEMATICA EN LA KINESIOLOGIA GUILLERMO GALVEZ GALLARDO CORRIENTES LEY DE OHM 1 2

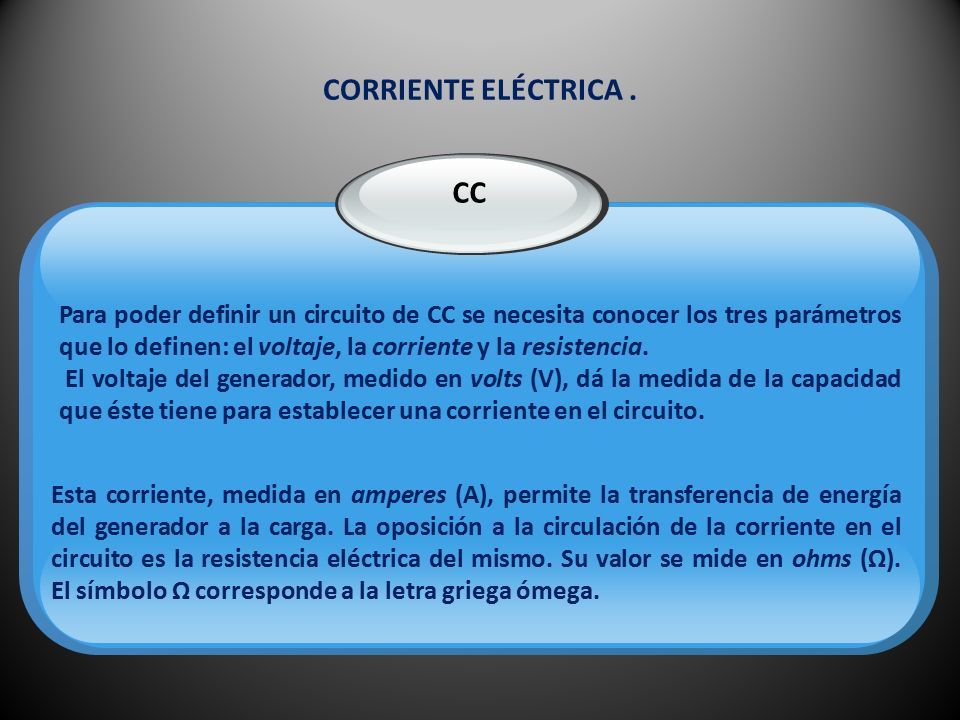

16 CORRIENTE ELÉCTRICA. CC Para poder definir un circuito de CC se necesita conocer los tres parámetros que lo definen: el voltaje, la corriente y la resistencia. El voltaje del generador, medido en volts (V), dá la medida de la capacidad que éste tiene para establecer una corriente en el circuito. Esta corriente, medida en amperes (A), permite la transferencia de energía del generador a la carga. La oposición a la circulación de la corriente en el circuito es la resistencia eléctrica del mismo. Su valor se mide en ohms (Ω). El símbolo Ω corresponde a la letra griega ómega.

17 Corriente Electrica RR La resistencia mide la oposicion del elemento al flujo de carga. VV Es la diferencia de potencial entre dos puntos de un circuito. Se mide en voltaje. II Es la cantidad de carga que pasa por la sección de un conductor, en una unidad de tiempo. I = DQ / Dt Se mide en Amperios.

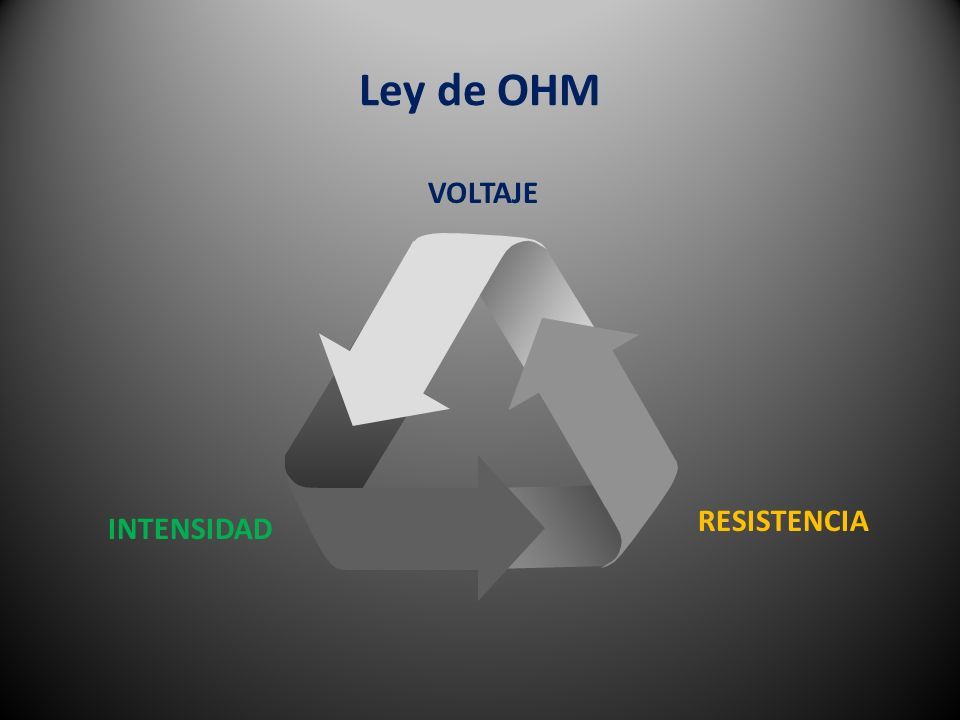

18 Ley de OHM INTENSIDAD RESISTENCIA VOLTAJE

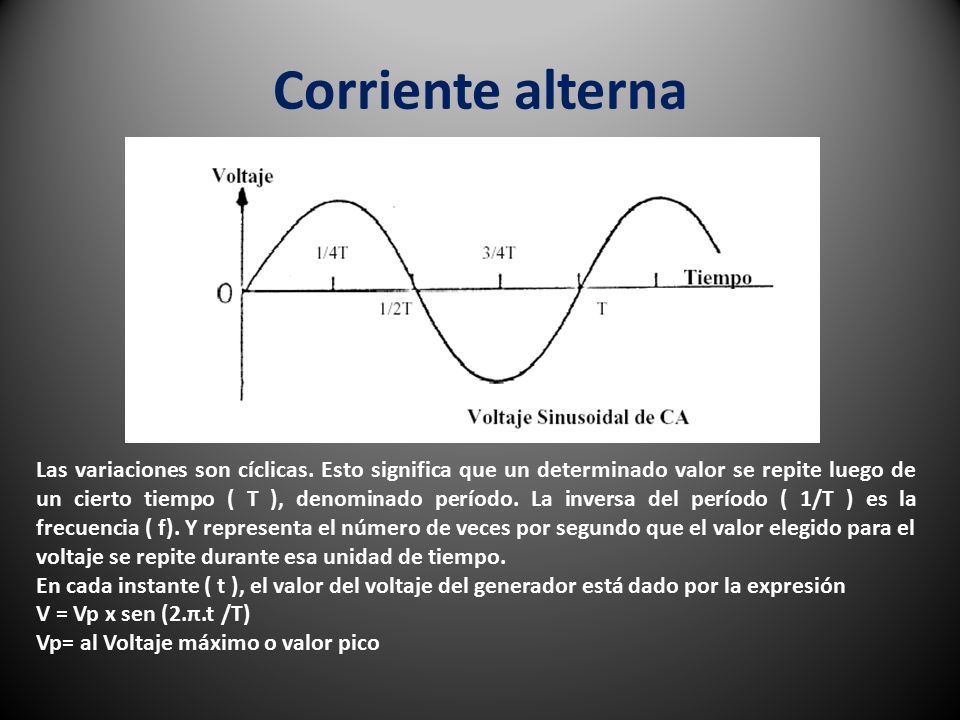

19 Corriente alterna Las variaciones son cíclicas. Esto significa que un determinado valor se repite luego de un cierto tiempo ( T ), denominado período. La inversa del período ( 1/T ) es la frecuencia ( f). Y representa el número de veces por segundo que el valor elegido para el voltaje se repite durante esa unidad de tiempo. En cada instante ( t ), el valor del voltaje del generador está dado por la expresión V = Vp x sen (2.π.t /T) Vp= al Voltaje máximo o valor pico

20 GUILLERMO GALVEZ GALLARDO LA VIDA ES ELÉCTRICA Las reacciones químicas que se producen constantemente a nuestro alrededor y en el interior de nuestro cuerpo, se deben a la fuerza electromagnética, generada por las cargas eléctricas de los átomos y las moléculas.

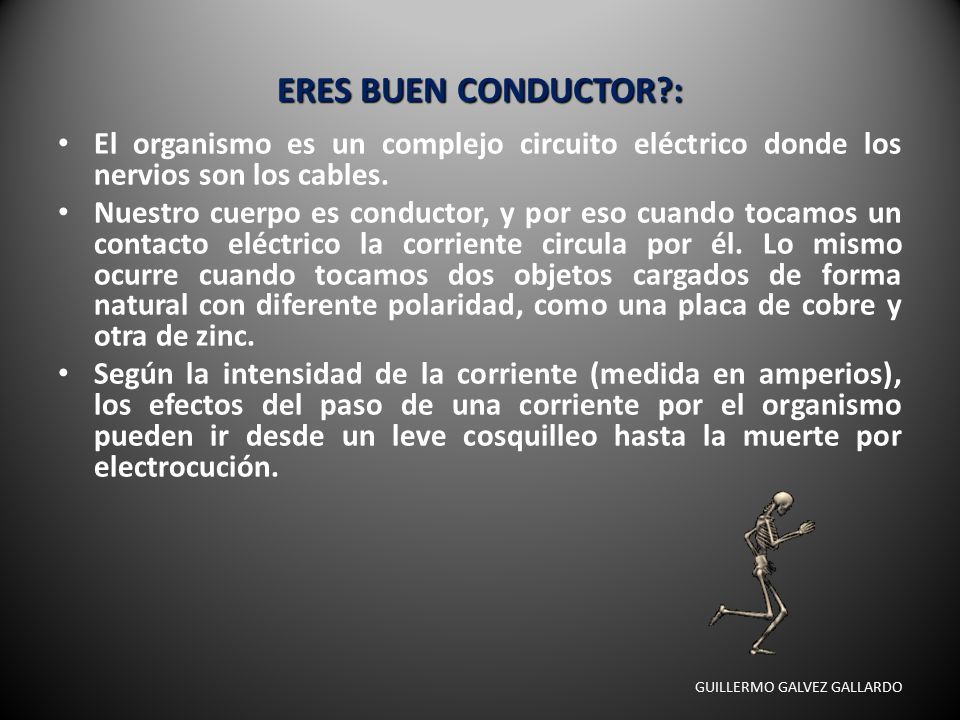

21 GUILLERMO GALVEZ GALLARDO ERES BUEN CONDUCTOR?: El organismo es un complejo circuito eléctrico donde los nervios son los cables. Nuestro cuerpo es conductor, y por eso cuando tocamos un contacto eléctrico la corriente circula por él. Lo mismo ocurre cuando tocamos dos objetos cargados de forma natural con diferente polaridad, como una placa de cobre y otra de zinc. Según la intensidad de la corriente (medida en amperios), los efectos del paso de una corriente por el organismo pueden ir desde un leve cosquilleo hasta la muerte por electrocución.

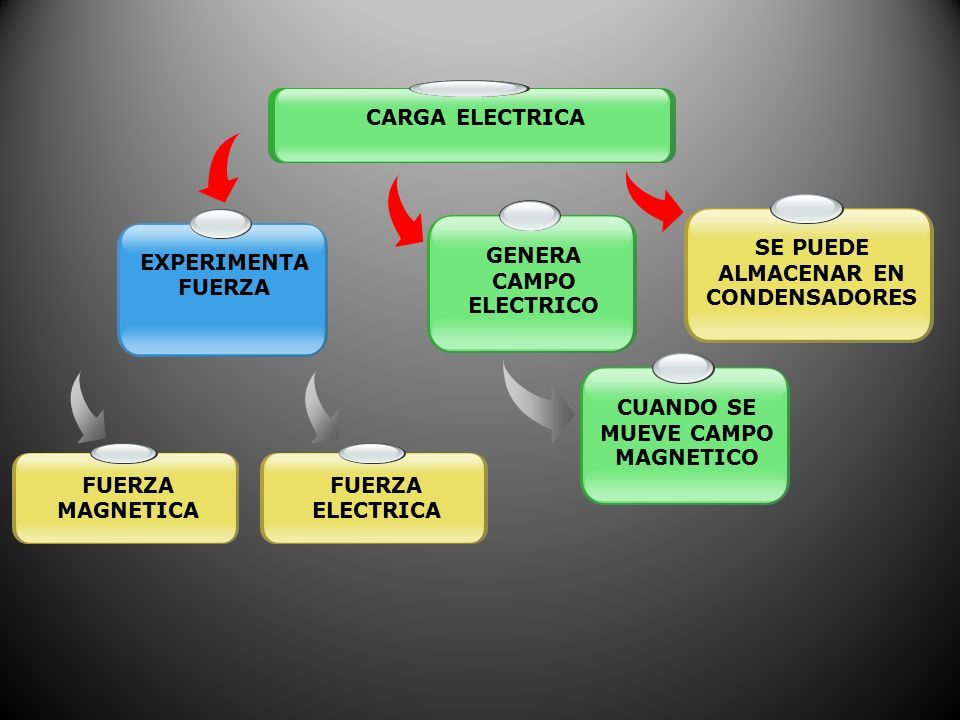

22 EXPERIMENTA FUERZA GENERA CAMPO ELECTRICO SE PUEDE ALMACENAR EN CONDENSADORES CUANDO SE MUEVE CAMPO MAGNETICO CARGA ELECTRICA FUERZA ELECTRICA FUERZA MAGNETICA

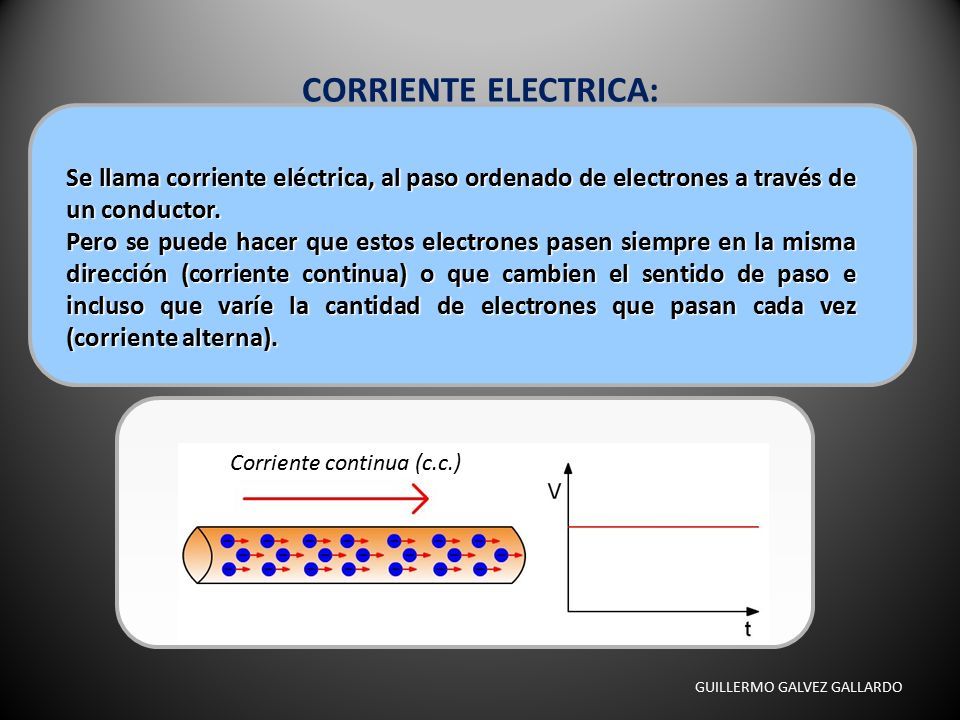

23 GUILLERMO GALVEZ GALLARDO CORRIENTE ELECTRICA: Se llama corriente eléctrica, al paso ordenado de electrones a través de un conductor. Pero se puede hacer que estos electrones pasen siempre en la misma dirección (corriente continua) o que cambien el sentido de paso e incluso que varíe la cantidad de electrones que pasan cada vez (corriente alterna). Corriente continua (c.c.)

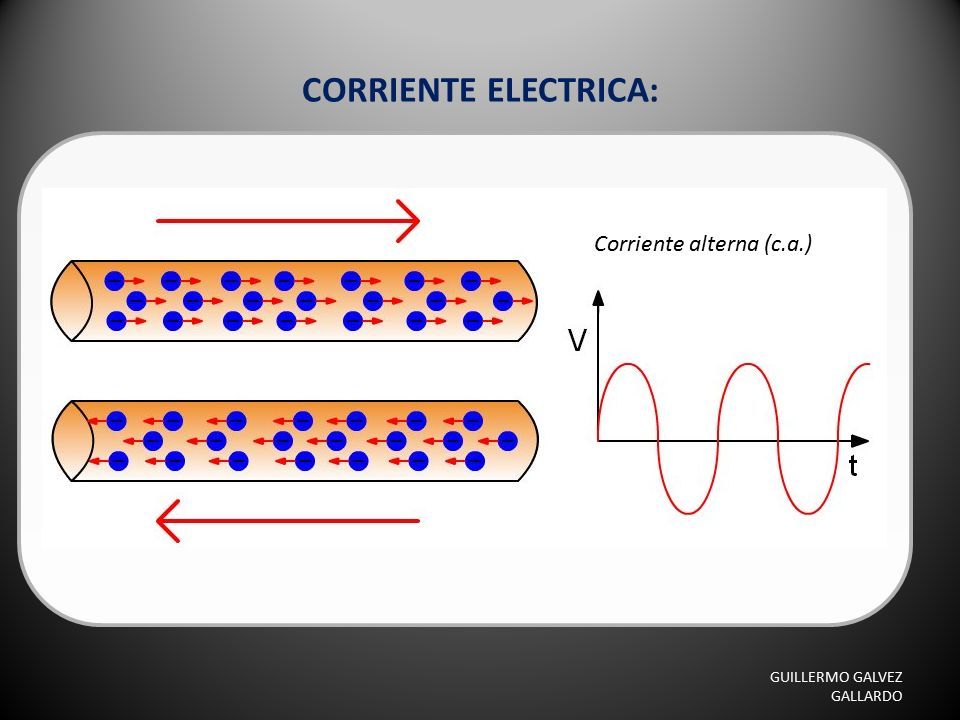

24 GUILLERMO GALVEZ GALLARDO CORRIENTE ELECTRICA: Corriente alterna (c.a.)

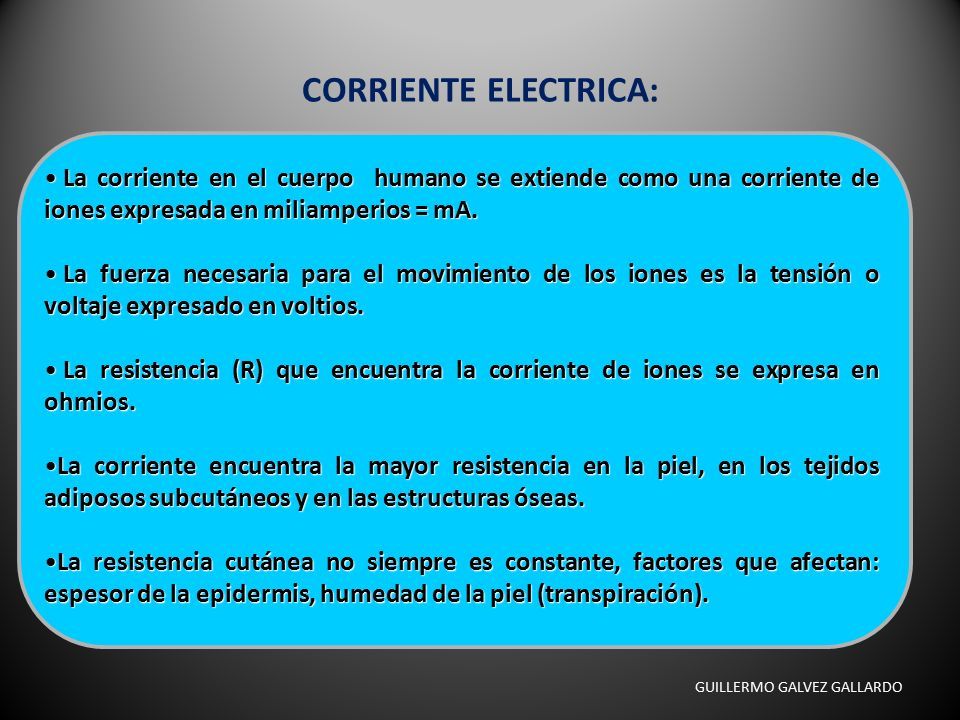

25 GUILLERMO GALVEZ GALLARDO CORRIENTE ELECTRICA: La corriente en el cuerpo humano se extiende como una corriente de iones expresada en miliamperios = mA. La corriente en el cuerpo humano se extiende como una corriente de iones expresada en miliamperios = mA. La fuerza necesaria para el movimiento de los iones es la tensión o voltaje expresado en voltios. La fuerza necesaria para el movimiento de los iones es la tensión o voltaje expresado en voltios. La resistencia (R) que encuentra la corriente de iones se expresa en ohmios. La resistencia (R) que encuentra la corriente de iones se expresa en ohmios. La corriente encuentra la mayor resistencia en la piel, en los tejidos adiposos subcutáneos y en las estructuras óseas.La corriente encuentra la mayor resistencia en la piel, en los tejidos adiposos subcutáneos y en las estructuras óseas. La resistencia cutánea no siempre es constante, factores que afectan: espesor de la epidermis, humedad de la piel (transpiración).La resistencia cutánea no siempre es constante, factores que afectan: espesor de la epidermis, humedad de la piel (transpiración).

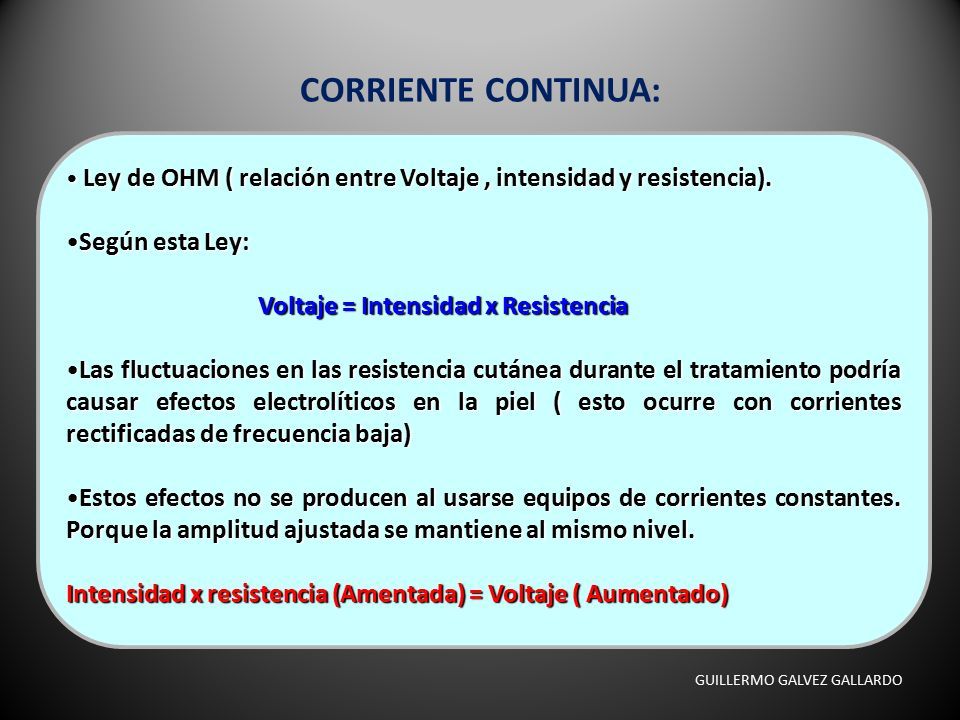

26 GUILLERMO GALVEZ GALLARDO CORRIENTE CONTINUA: Ley de OHM ( relación entre Voltaje, intensidad y resistencia). Ley de OHM ( relación entre Voltaje, intensidad y resistencia). Según esta Ley:Según esta Ley: Voltaje = Intensidad x Resistencia Las fluctuaciones en las resistencia cutánea durante el tratamiento podría causar efectos electrolíticos en la piel ( esto ocurre con corrientes rectificadas de frecuencia baja)Las fluctuaciones en las resistencia cutánea durante el tratamiento podría causar efectos electrolíticos en la piel ( esto ocurre con corrientes rectificadas de frecuencia baja) Estos efectos no se producen al usarse equipos de corrientes constantes. Porque la amplitud ajustada se mantiene al mismo nivel.Estos efectos no se producen al usarse equipos de corrientes constantes. Porque la amplitud ajustada se mantiene al mismo nivel. Intensidad x resistencia (Amentada) = Voltaje ( Aumentado)

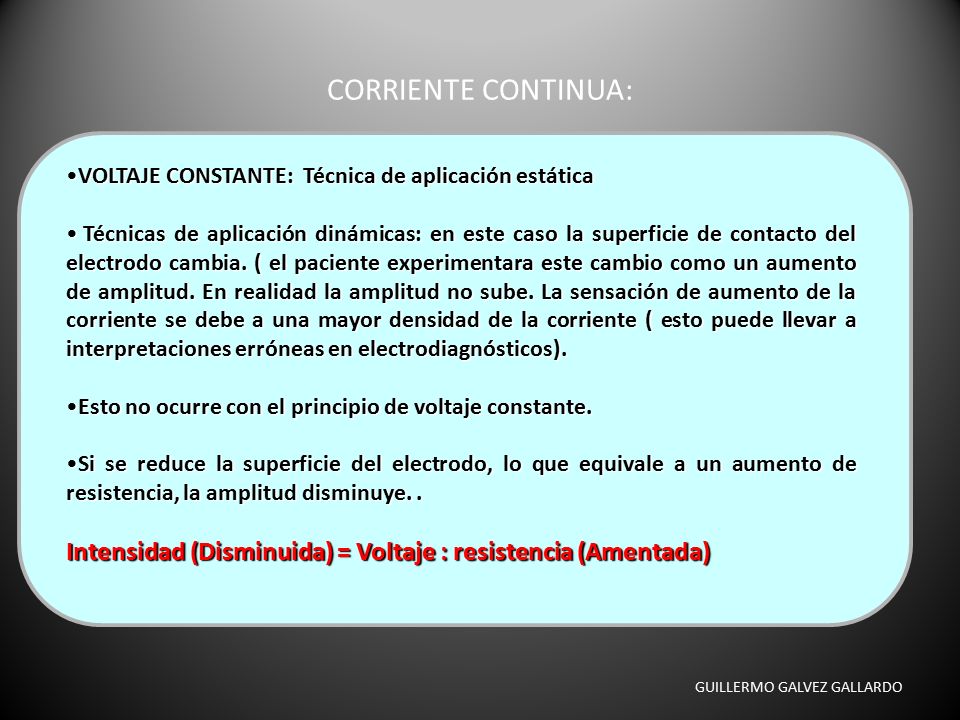

27 GUILLERMO GALVEZ GALLARDO CORRIENTE CONTINUA: VOLTAJE CONSTANTE: Técnica de aplicación estáticaVOLTAJE CONSTANTE: Técnica de aplicación estática Técnicas de aplicación dinámicas: en este caso la superficie de contacto del electrodo cambia. ( el paciente experimentara este cambio como un aumento de amplitud. En realidad la amplitud no sube. La sensación de aumento de la corriente se debe a una mayor densidad de la corriente ( esto puede llevar a interpretaciones erróneas en electrodiagnósticos). Técnicas de aplicación dinámicas: en este caso la superficie de contacto del electrodo cambia. ( el paciente experimentara este cambio como un aumento de amplitud. En realidad la amplitud no sube. La sensación de aumento de la corriente se debe a una mayor densidad de la corriente ( esto puede llevar a interpretaciones erróneas en electrodiagnósticos). Esto no ocurre con el principio de voltaje constante.Esto no ocurre con el principio de voltaje constante. Si se reduce la superficie del electrodo, lo que equivale a un aumento de resistencia, la amplitud disminuye..Si se reduce la superficie del electrodo, lo que equivale a un aumento de resistencia, la amplitud disminuye.. Intensidad (Disminuida) = Voltaje : resistencia (Amentada)

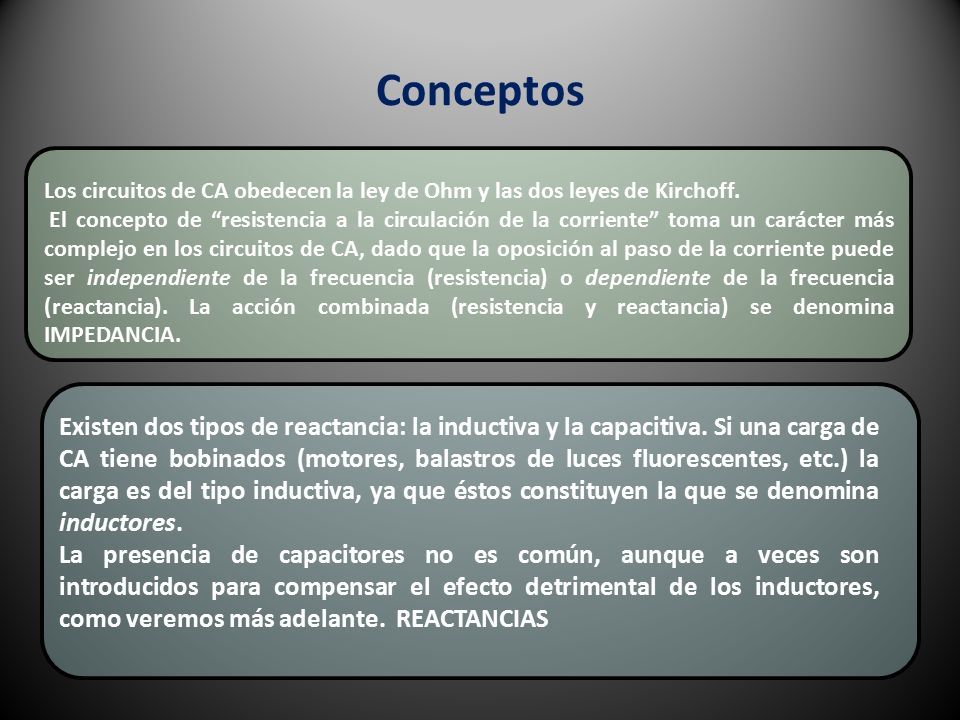

28 Conceptos Existen dos tipos de reactancia: la inductiva y la capacitiva. Si una carga de CA tiene bobinados (motores, balastros de luces fluorescentes, etc.) la carga es del tipo inductiva, ya que éstos constituyen la que se denomina inductores. La presencia de capacitores no es común, aunque a veces son introducidos para compensar el efecto detrimental de los inductores, como veremos más adelante. REACTANCIAS Los circuitos de CA obedecen la ley de Ohm y las dos leyes de Kirchoff. El concepto de “resistencia a la circulación de la corriente” toma un carácter más complejo en los circuitos de CA, dado que la oposición al paso de la corriente puede ser independiente de la frecuencia (resistencia) o dependiente de la frecuencia (reactancia). La acción combinada (resistencia y reactancia) se denomina IMPEDANCIA.

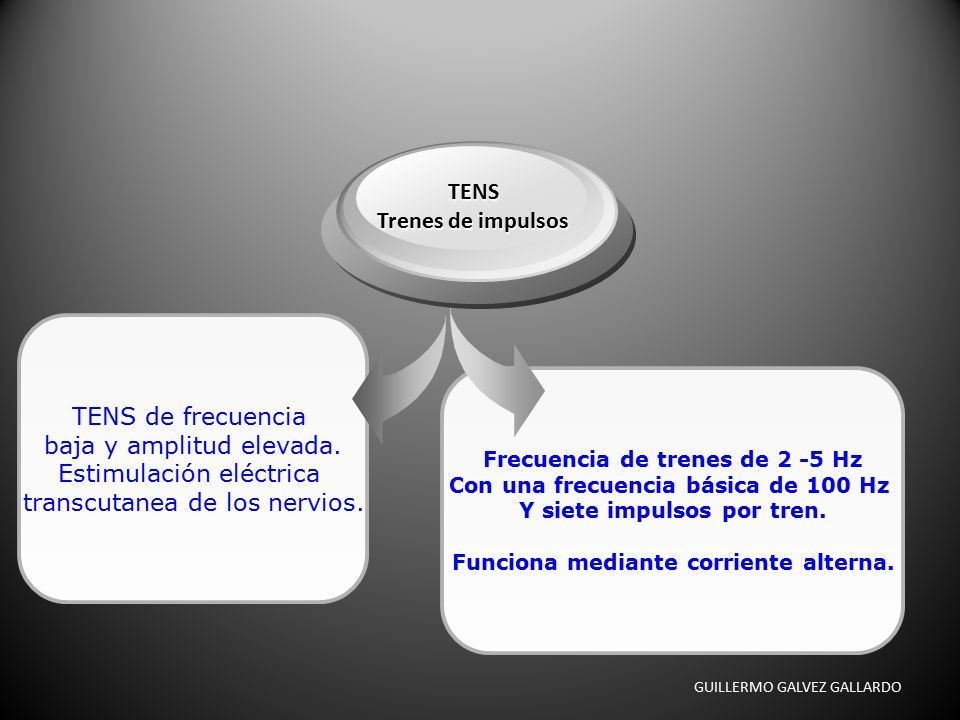

29 GUILLERMO GALVEZ GALLARDO Frecuencia de trenes de 2 -5 Hz Con una frecuencia básica de 100 Hz Y siete impulsos por tren. Funciona mediante corriente alterna. TENS de frecuencia baja y amplitud elevada. Estimulación eléctrica transcutanea de los nervios. TENS Trenes de impulsos

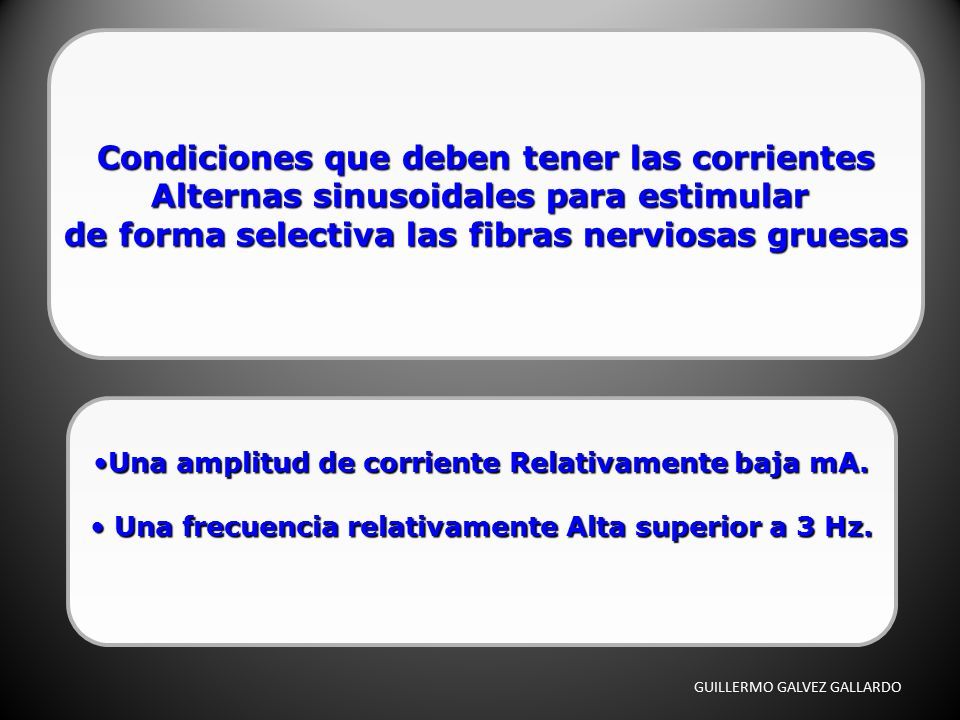

30 GUILLERMO GALVEZ GALLARDO Una amplitud de corriente Relativamente baja mA.Una amplitud de corriente Relativamente baja mA. Una frecuencia relativamente Alta superior a 3 Hz. Una frecuencia relativamente Alta superior a 3 Hz. Condiciones que deben tener las corrientes Alternas sinusoidales para estimular de forma selectiva las fibras nerviosas gruesas

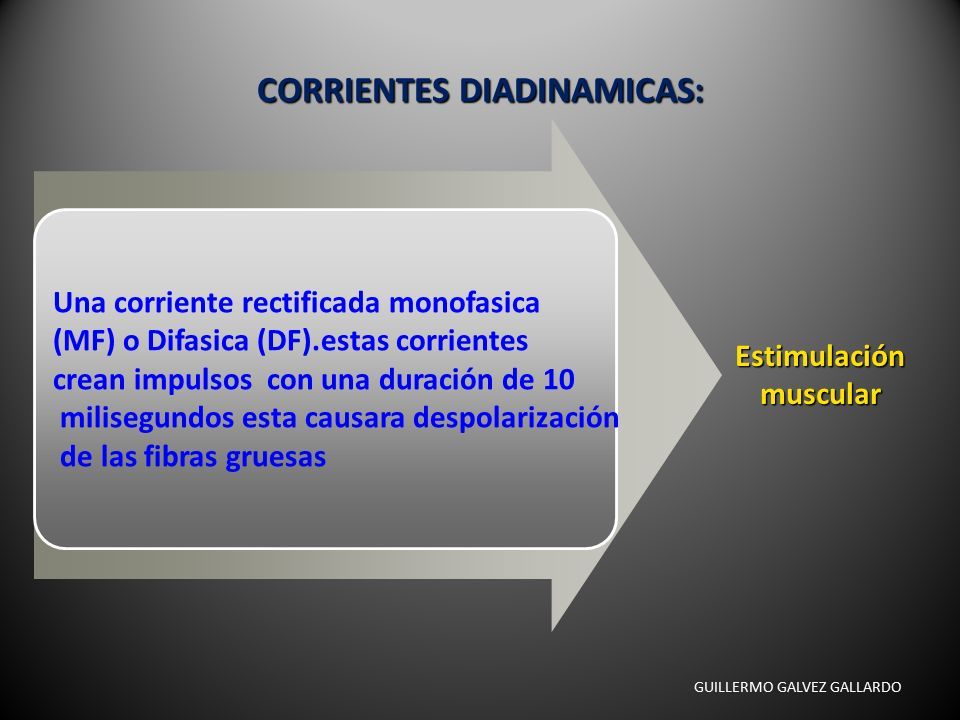

31 GUILLERMO GALVEZ GALLARDO CORRIENTES DIADINAMICAS: Una corriente rectificada monofasica (MF) o Difasica (DF).estas corrientes crean impulsos con una duración de 10 milisegundos esta causara despolarización de las fibras gruesas Estimulación muscular

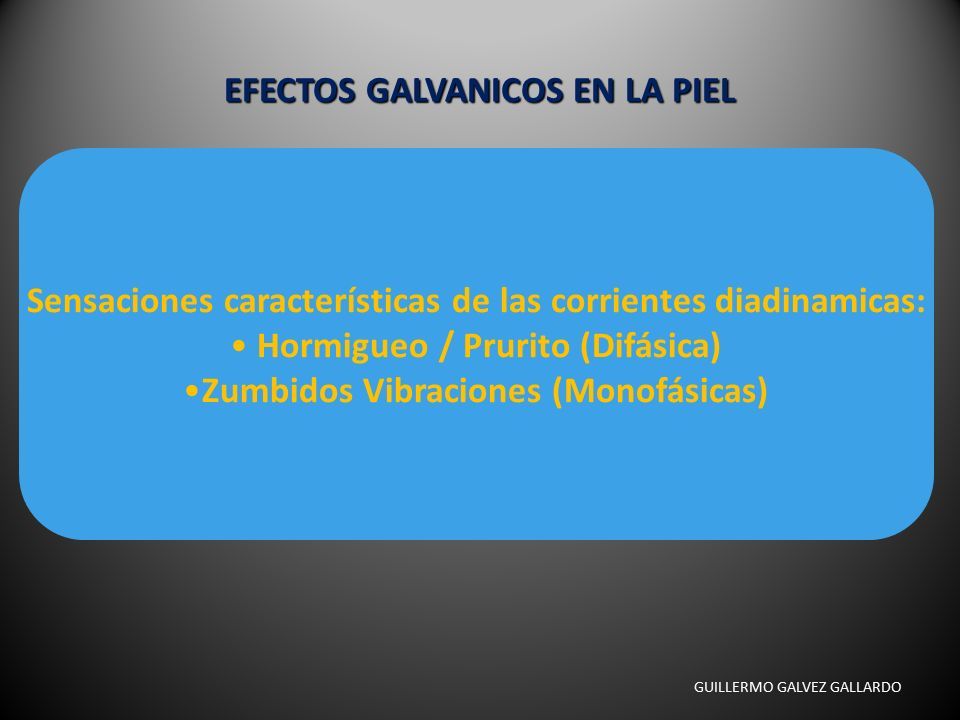

32 GUILLERMO GALVEZ GALLARDO EFECTOS GALVANICOS EN LA PIEL Sensaciones características de las corrientes diadinamicas: Hormigueo / Prurito (Difásica) Zumbidos Vibraciones (Monofásicas)

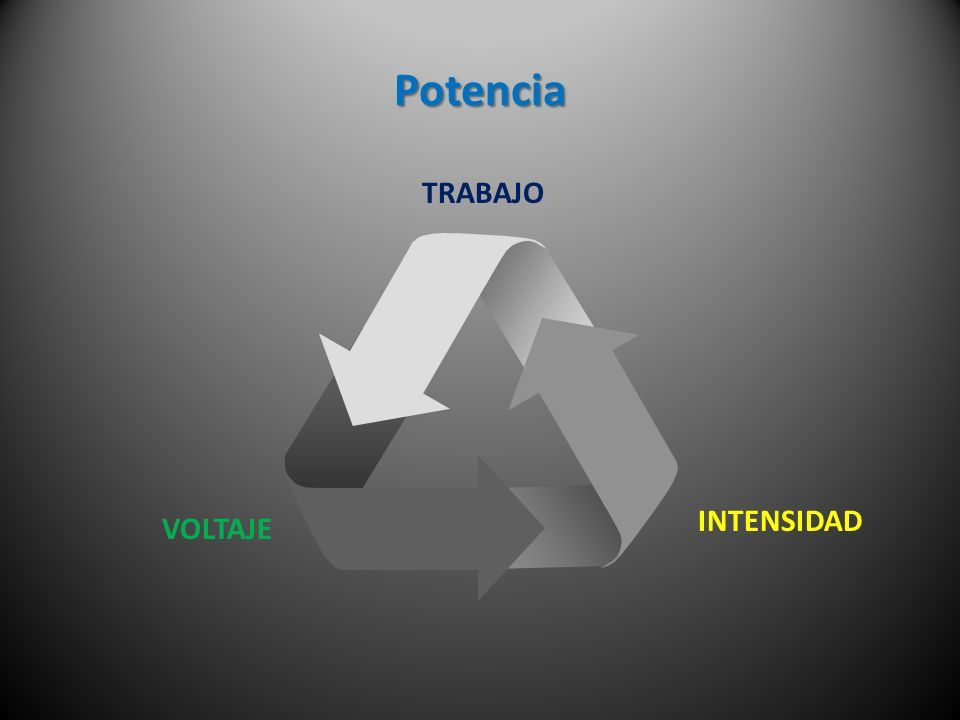

33 Potencia VOLTAJE INTENSIDAD TRABAJO

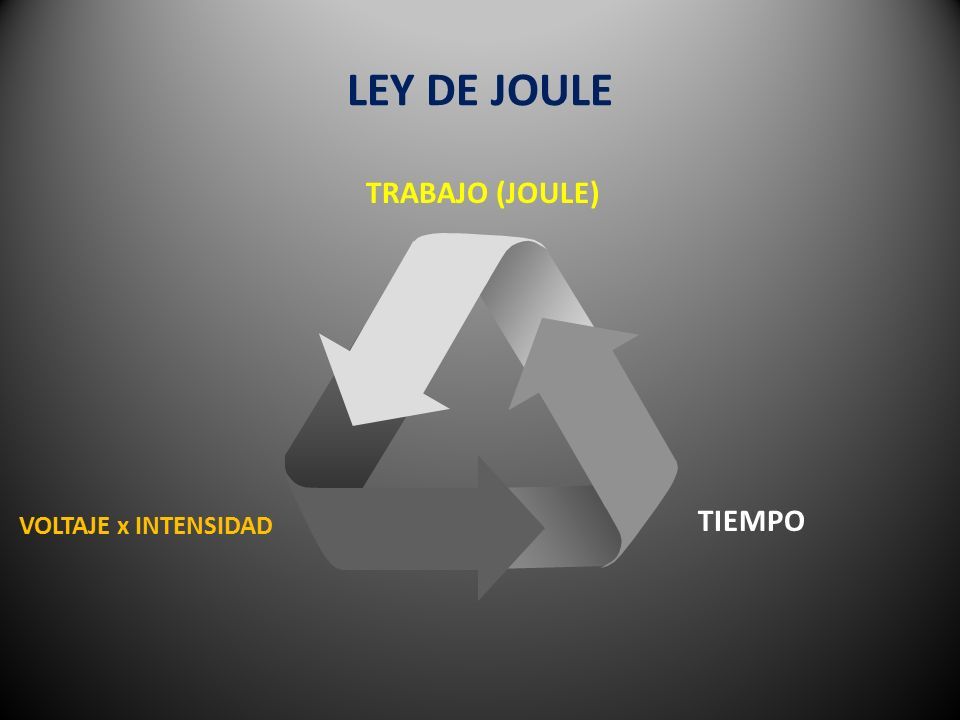

34 LEY DE JOULE VOLTAJE x INTENSIDAD TIEMPO TRABAJO (JOULE)

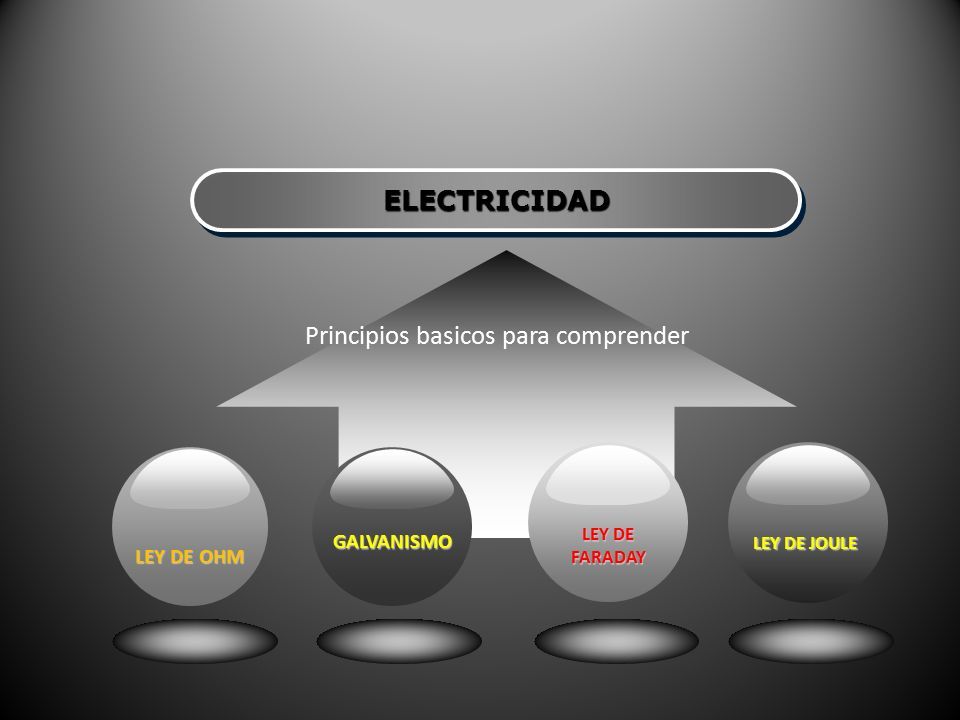

35 ELECTRICIDADELECTRICIDAD Principios basicos para comprender LEY DE OHM GALVANISMO LEY DE FARADAY LEY DE JOULE
