Diagramas de instrumentación y canalización

Presentación del tema: "Diagramas de instrumentación y canalización"— Transcripción de la presentación:

1 Diagramas de instrumentación y canalización

2 Independientemente de la estrategia de control, la implementación del sistema de control conlleva:
medir variables de proceso (nivel, temperatura, caudal,...) calcular acciones de control manipular variables de entrada al proceso

3

4 Diagramas de instrumentación

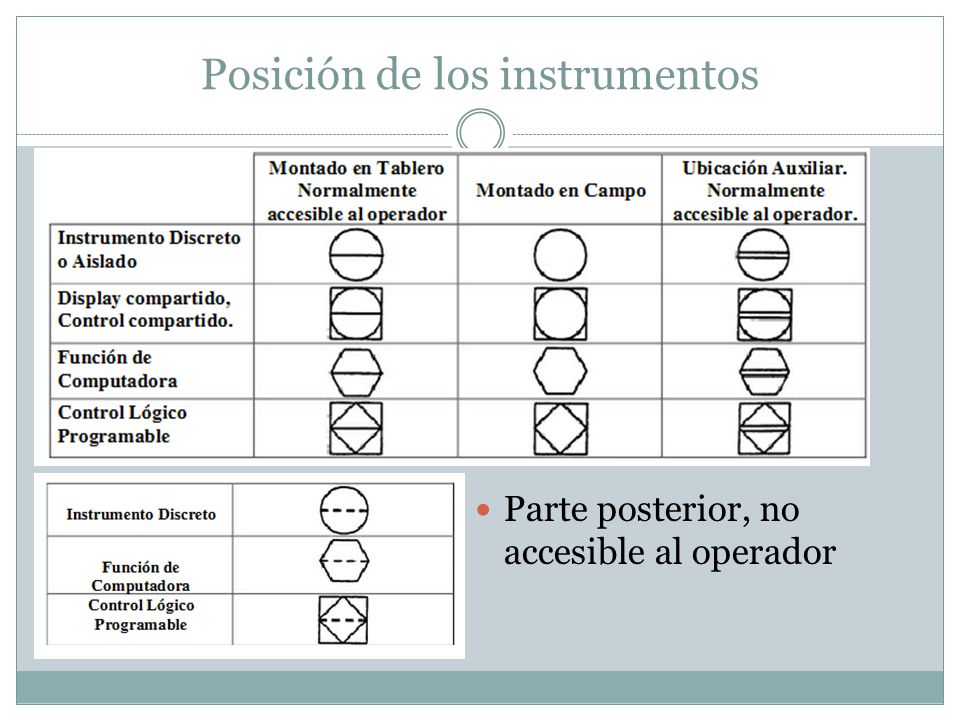

5 Posición de los instrumentos
Parte posterior, no accesible al operador

6 Numero de identificación de los instrumentos

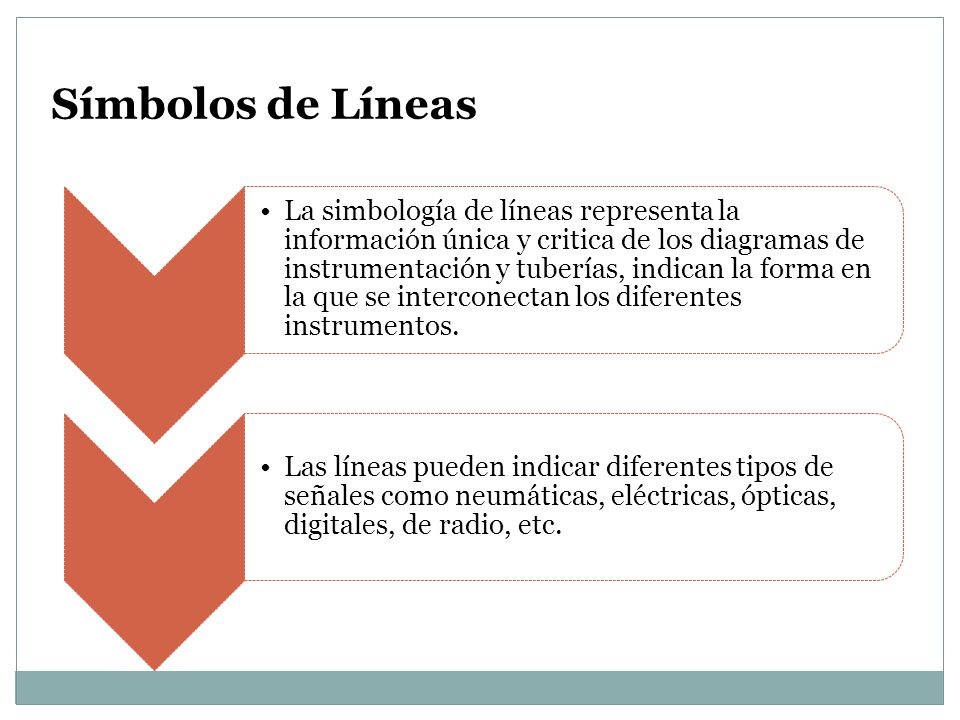

7 Símbolos de Líneas La simbología de líneas representa la información única y critica de los diagramas de instrumentación y tuberías, indican la forma en la que se interconectan los diferentes instrumentos. Las líneas pueden indicar diferentes tipos de señales como neumáticas, eléctricas, ópticas, digitales, de radio, etc.

8

9 Abreviaturas para representar el tipo de alimentación

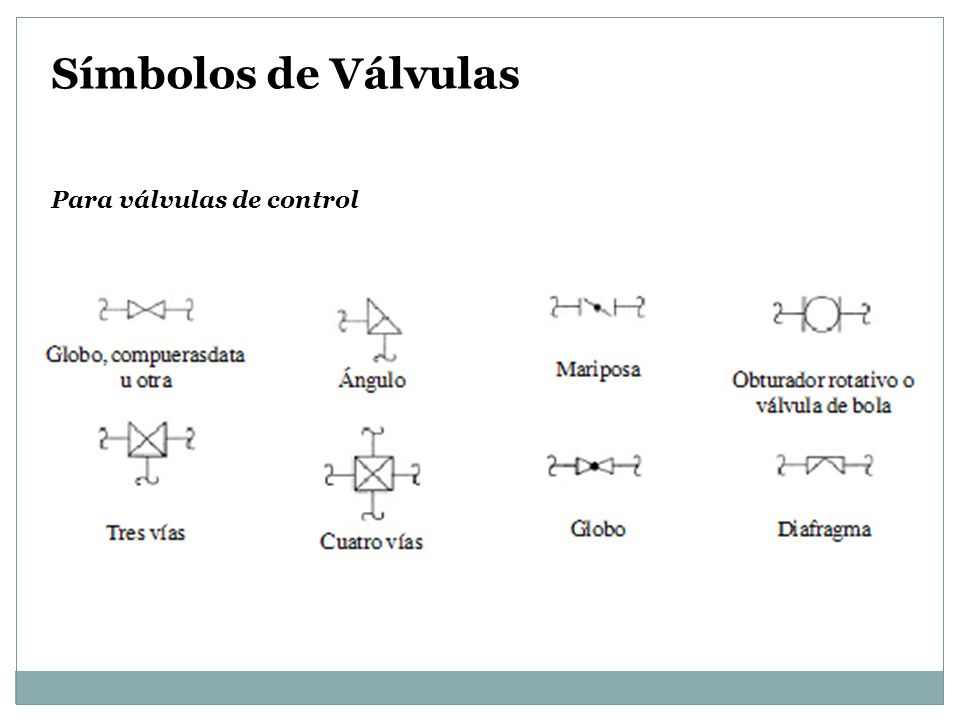

10 Símbolos de Válvulas Para válvulas de control

11 Símbolos para Actuadores

12

13 Diagramas de lazos de instrumentación
Cuando se necesita una más información específica y detallada es necesario utilizar otros tipos de diagramas como es un diagrama de lazo de instrumentación. El diagrama de lazo nos permite una mejor comprensión de cómo opera el lazo. Esta información nos permite identificar las conexiones entre los dispositivos, la acción de los componentes y las rutas de comunicación

14

15

16

17 Las cajas de conexión de campo son los puntos auxiliares de conexión para las líneas de señal. En un diagrama de lazo estas se encuentra usualmente en la sección de la caja de conexión de campo y en la sección del panel trasero. El símbolo para la caja de conexión de campo se compone por un grupo de cuadrados conectados verticalmente que indican los puntos de conexión. En el cuadro superior contiene las letras JB (junction box) y un numero de identificación. El numero de cuadros nos indica las conexiones disponibles en la caja, si algún cuadro no tuviera numero esto indicaría que esta sin usar ese punto de conexión.

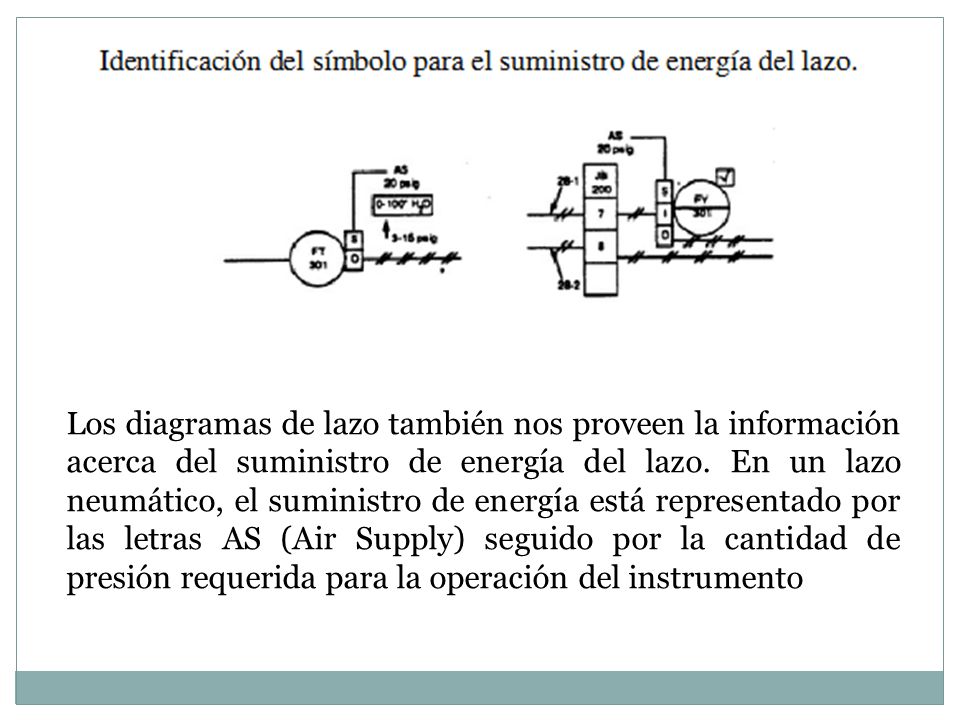

18 Los diagramas de lazo también nos proveen la información acerca del suministro de energía del lazo. En un lazo neumático, el suministro de energía está representado por las letras AS (Air Supply) seguido por la cantidad de presión requerida para la operación del instrumento

19 Por medio del diagrama de lazo de instrumentación se puede identificar el punto de ajuste y rango de operación de los instrumentos. Para la información acerca del rango de operación del instrumento se localiza dentro de un rectángulo horizontal cerca del instrumento, al que se está haciendo referencia, mientras que la información acerca del punto de ajuste o set point se muestra en un rombo ubicado cerca del controlador.

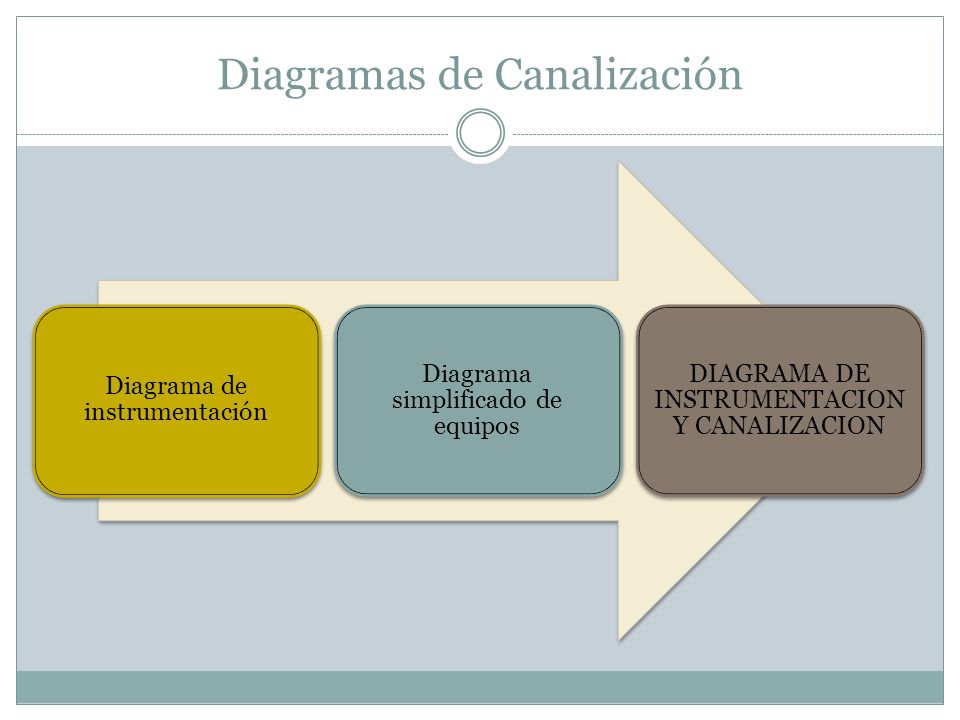

20 Diagramas de Canalización
Diagrama de instrumentación Diagrama simplificado de equipos DIAGRAMA DE INSTRUMENTACION Y CANALIZACION

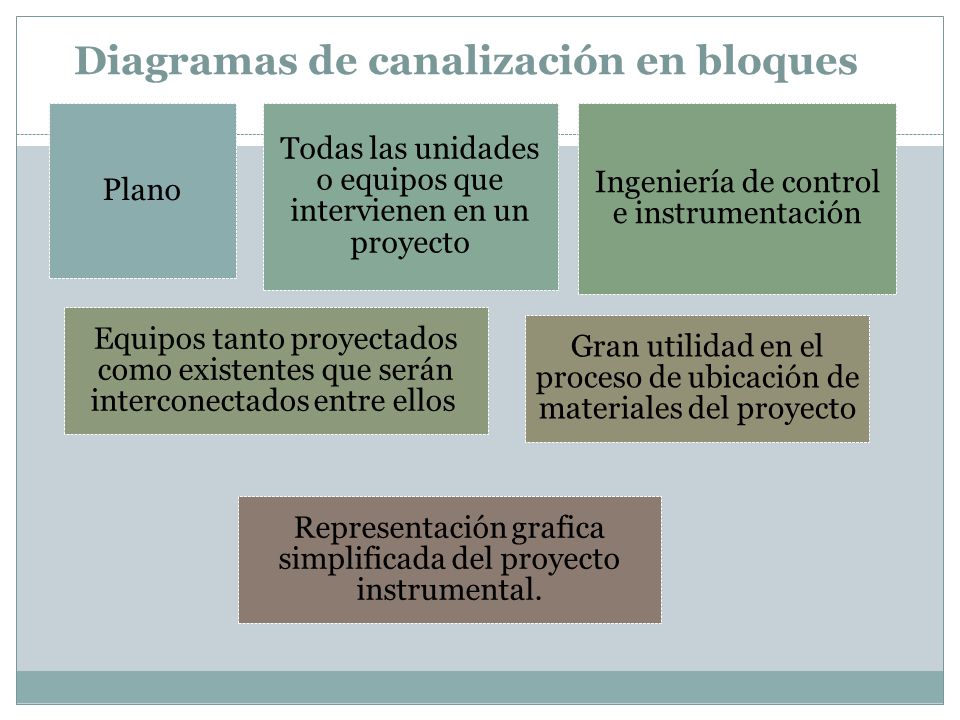

21 Diagramas de canalización en bloques
Plano Todas las unidades o equipos que intervienen en un proyecto Ingeniería de control e instrumentación Equipos tanto proyectados como existentes que serán interconectados entre ellos  Gran utilidad en el proceso de ubicación de materiales del proyecto Representación grafica simplificada del proyecto instrumental.

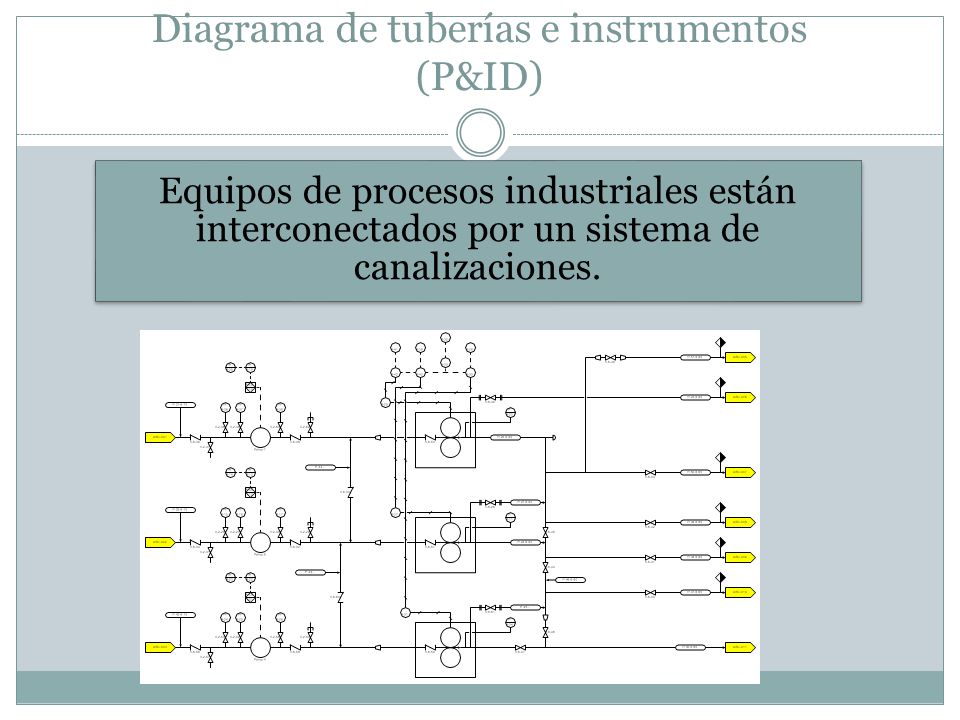

22 Diagrama de tuberías e instrumentos (P&ID)
Equipos de procesos industriales están interconectados por un sistema de canalizaciones.
