Comandos GSM Comandos GSM Noviembre / 2014

Presentación del tema: "Comandos GSM Comandos GSM Noviembre / 2014"— Transcripción de la presentación:

1 Comandos GSM Comandos GSM Noviembre / 2014

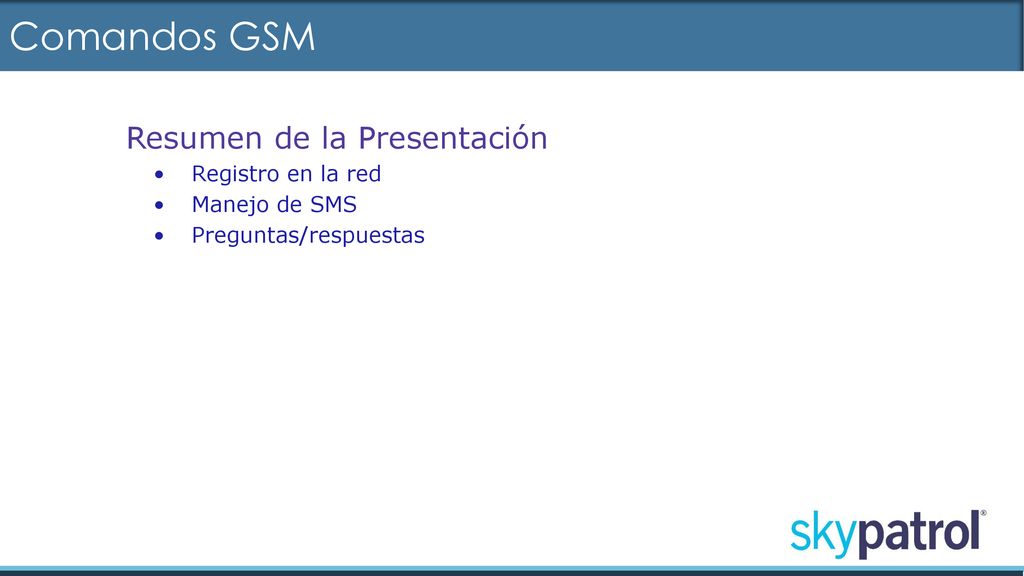

2 Comandos GSM Resumen de la Presentación Registro en la red
Manejo de SMS Preguntas/respuestas

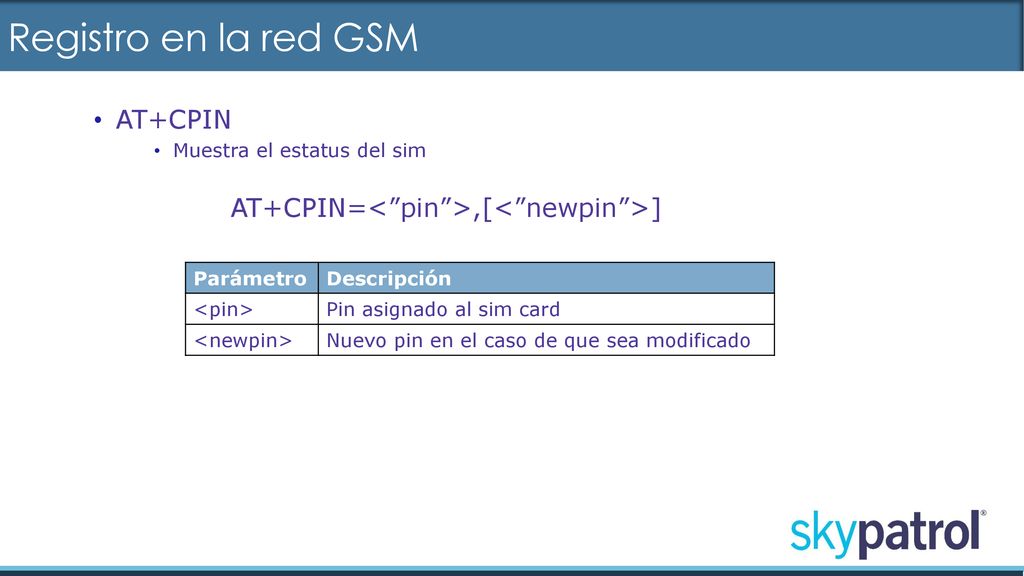

3 Registro en la red GSM AT+CPIN Muestra el estatus del sim
AT+CPIN=<”pin”>,[<”newpin”>] Parámetro Descripción <pin> Pin asignado al sim card <newpin> Nuevo pin en el caso de que sea modificado 3

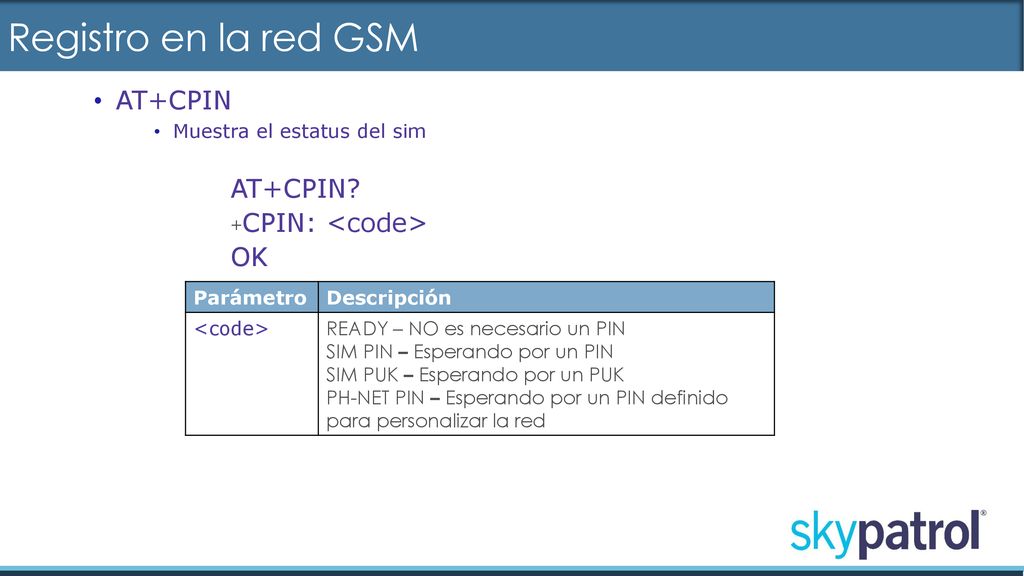

4 Registro en la red GSM AT+CPIN +CPIN: <code> OK
Muestra el estatus del sim AT+CPIN? +CPIN: <code> OK Parámetro Descripción <code> READY – NO es necesario un PIN SIM PIN – Esperando por un PIN SIM PUK – Esperando por un PUK PH-NET PIN – Esperando por un PIN definido para personalizar la red 4

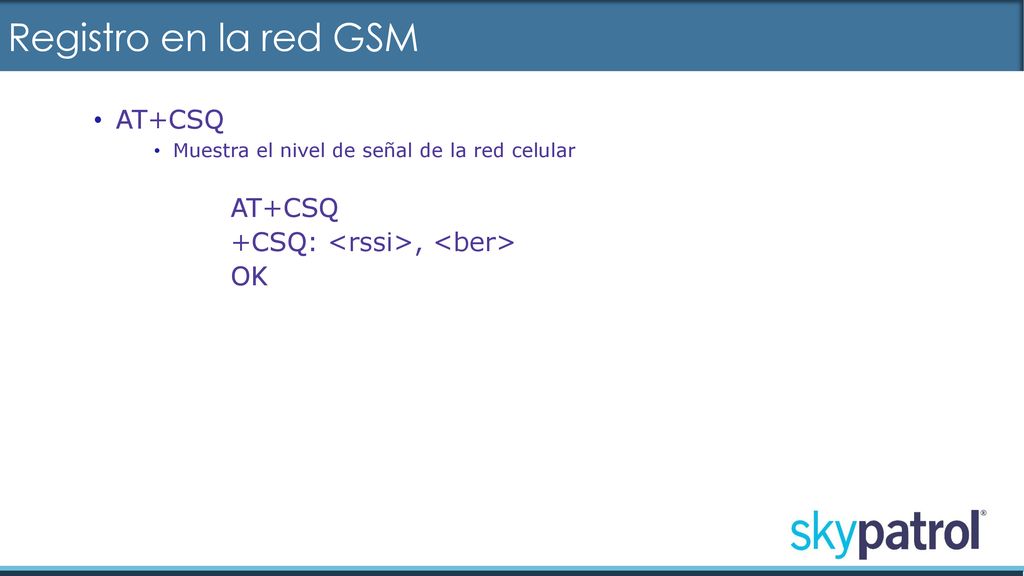

5 Registro en la red GSM AT+CSQ +CSQ: <rssi>, <ber> OK
Muestra el nivel de señal de la red celular +CSQ: <rssi>, <ber> OK

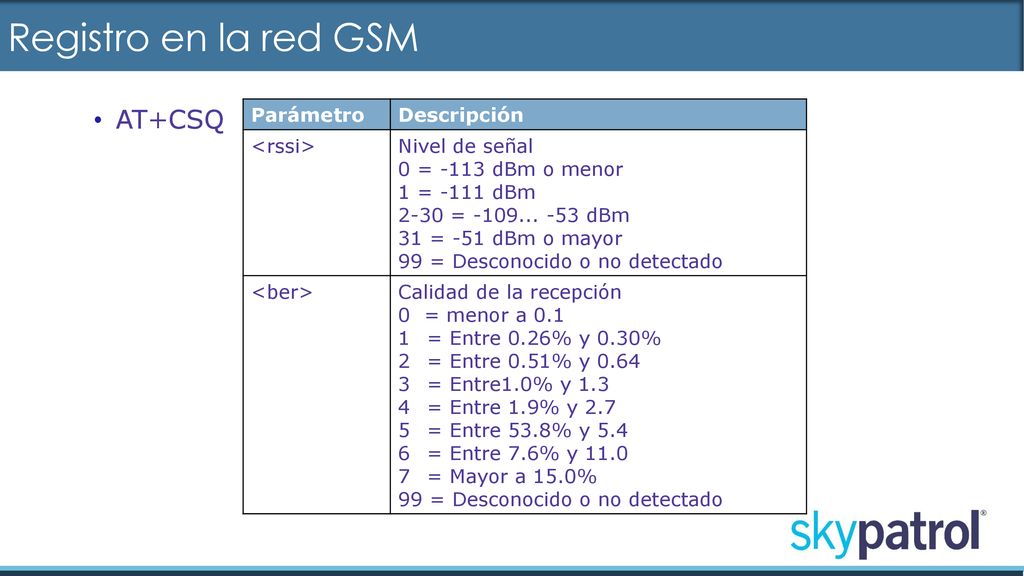

6 Registro en la red GSM AT+CSQ Parámetro Descripción <rssi>
Nivel de señal 0 = -113 dBm o menor 1 = -111 dBm 2-30 = dBm 31 = -51 dBm o mayor 99 = Desconocido o no detectado <ber> Calidad de la recepción 0 = menor a 0.1 = Entre 0.26% y 0.30% = Entre 0.51% y 0.64 = Entre1.0% y 1.3 = Entre 1.9% y 2.7 = Entre 53.8% y 5.4 = Entre 7.6% y 11.0 = Mayor a 15.0% 6

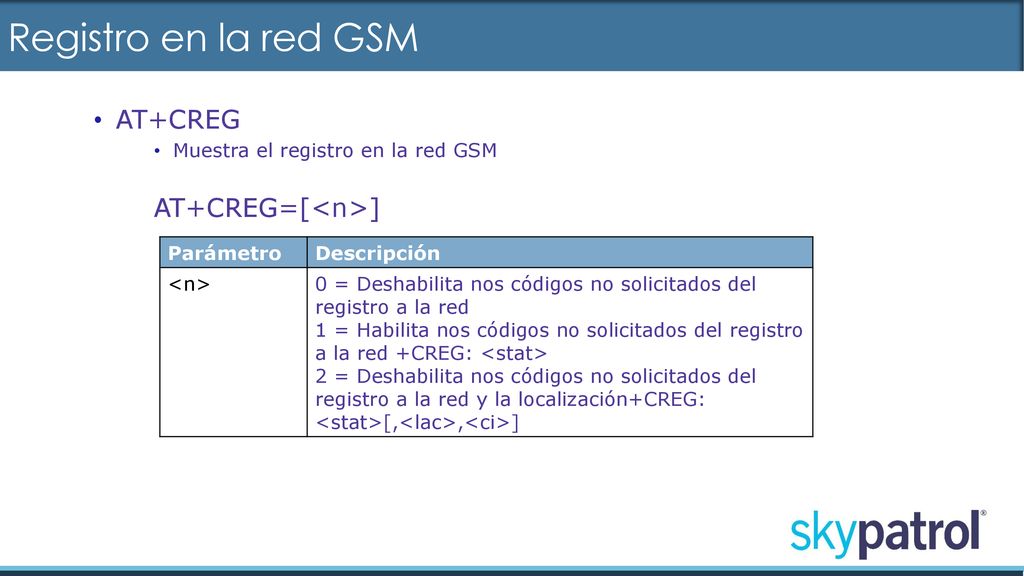

7 Registro en la red GSM AT+CREG Muestra el registro en la red GSM
AT+CREG=[<n>] Parámetro Descripción <n> 0 = Deshabilita nos códigos no solicitados del registro a la red 1 = Habilita nos códigos no solicitados del registro a la red +CREG: <stat> 2 = Deshabilita nos códigos no solicitados del registro a la red y la localización+CREG: <stat>[,<lac>,<ci>] 7

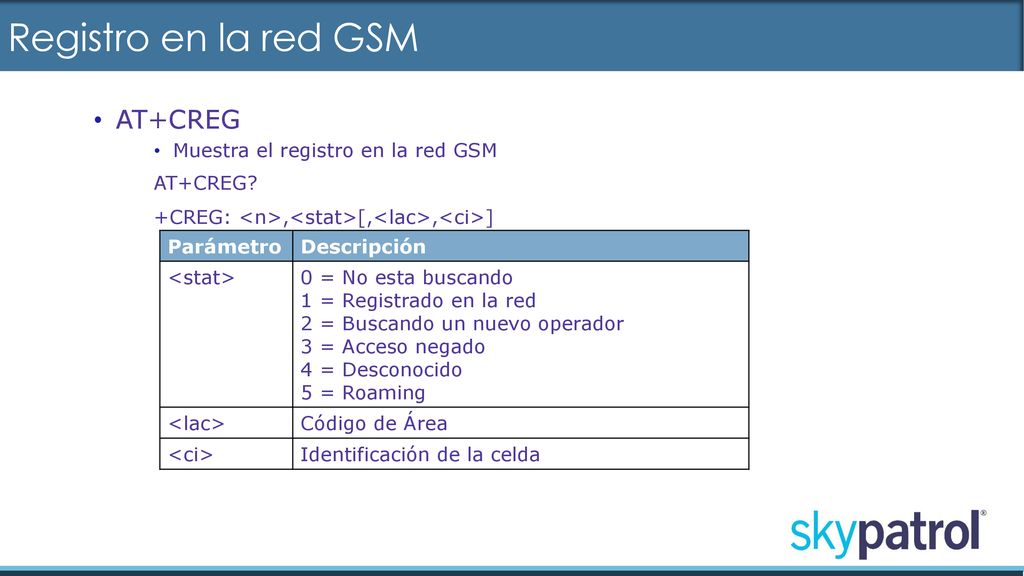

8 Registro en la red GSM AT+CREG Muestra el registro en la red GSM
+CREG: <n>,<stat>[,<lac>,<ci>] Parámetro Descripción <stat> 0 = No esta buscando 1 = Registrado en la red 2 = Buscando un nuevo operador 3 = Acceso negado 4 = Desconocido 5 = Roaming <lac> Código de Área <ci> Identificación de la celda 8

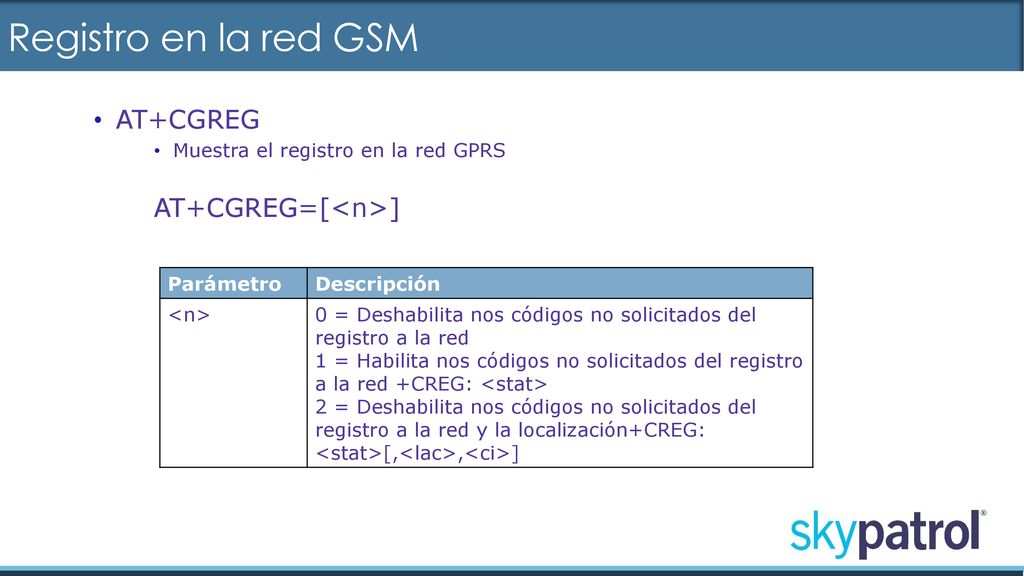

9 Registro en la red GSM AT+CGREG Muestra el registro en la red GPRS
AT+CGREG=[<n>] Parámetro Descripción <n> 0 = Deshabilita nos códigos no solicitados del registro a la red 1 = Habilita nos códigos no solicitados del registro a la red +CREG: <stat> 2 = Deshabilita nos códigos no solicitados del registro a la red y la localización+CREG: <stat>[,<lac>,<ci>] 9

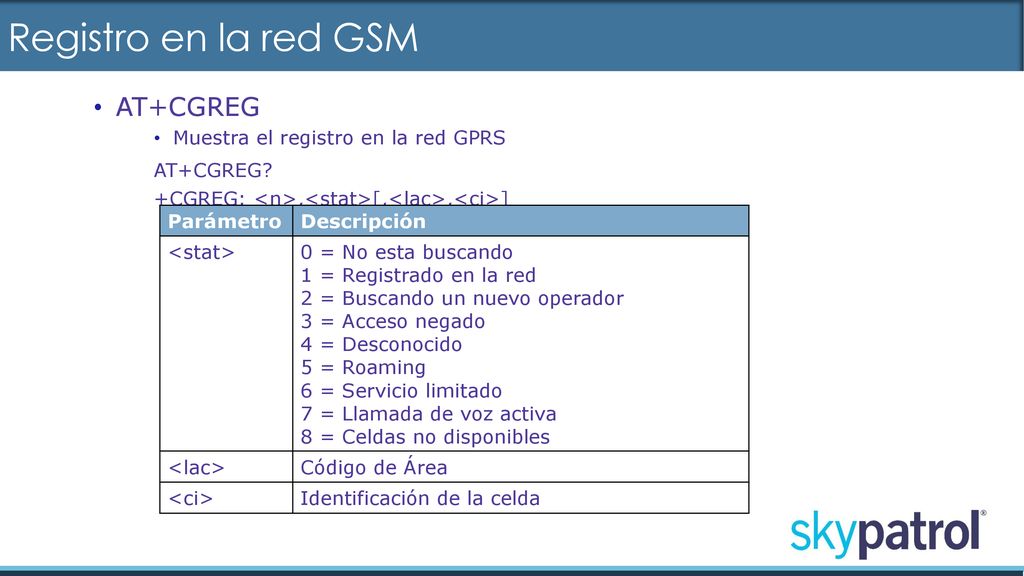

10 Registro en la red GSM AT+CGREG Muestra el registro en la red GPRS
+CGREG: <n>,<stat>[,<lac>,<ci>] Parámetro Descripción <stat> 0 = No esta buscando 1 = Registrado en la red 2 = Buscando un nuevo operador 3 = Acceso negado 4 = Desconocido 5 = Roaming 6 = Servicio limitado 7 = Llamada de voz activa 8 = Celdas no disponibles <lac> Código de Área <ci> Identificación de la celda 10

11 Registro en la red GSM AT+COPS
Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=<mode>[, <format> [, oper>]] Parámetro Descripción <mode> 0 = automático 1 = manual 2 = Desregistrarse de la red 3 = Configura el formato 4 = manual/automático, si la selección manual falla entonces lo hace automático 11

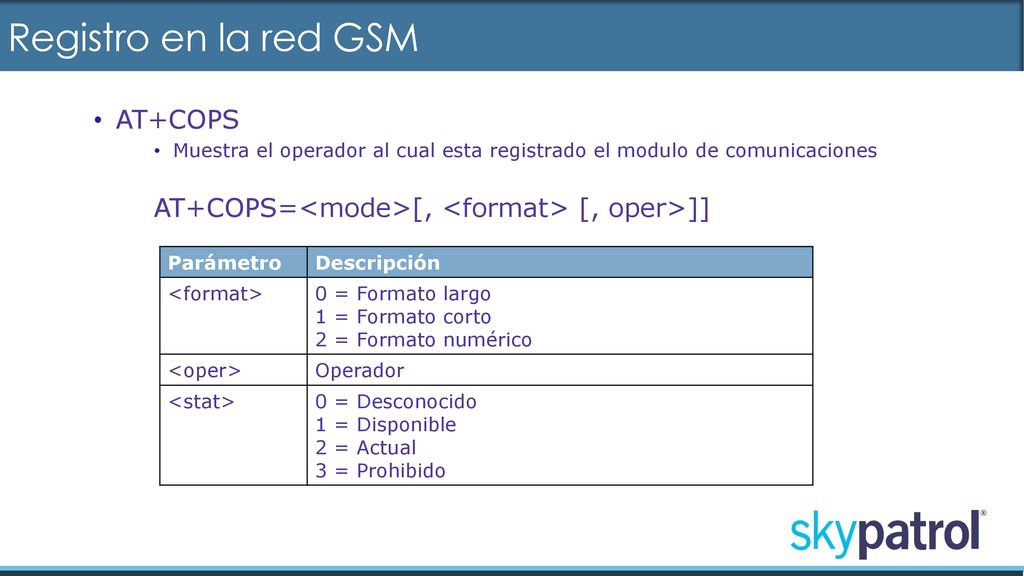

12 Registro en la red GSM AT+COPS
Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=<mode>[, <format> [, oper>]] Parámetro Descripción <format> 0 = Formato largo 1 = Formato corto 2 = Formato numérico <oper> Operador <stat> 0 = Desconocido 1 = Disponible 2 = Actual 3 = Prohibido 12

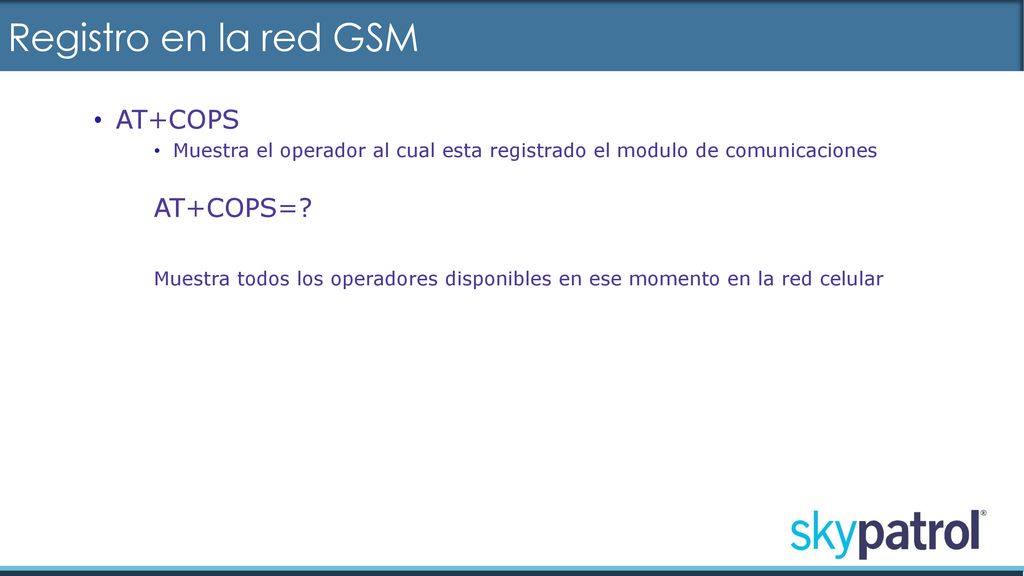

13 Registro en la red GSM AT+COPS
Muestra el operador al cual esta registrado el modulo de comunicaciones AT+COPS=? Muestra todos los operadores disponibles en ese momento en la red celular 13

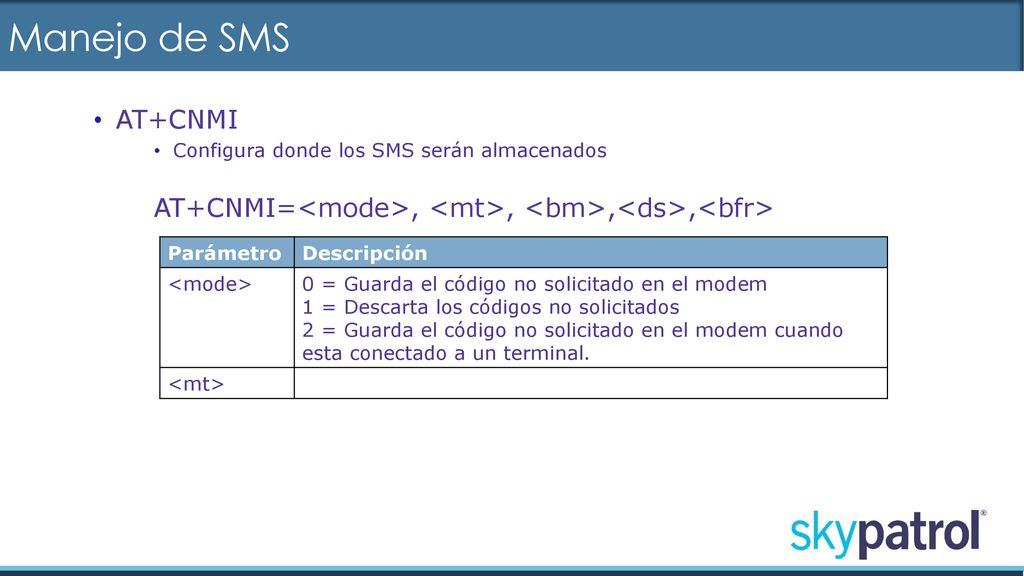

14 Manejo de SMS AT+CNMI Configura donde los SMS serán almacenados
AT+CNMI=<mode>, <mt>, <bm>,<ds>,<bfr> Parámetro Descripción <mode> 0 = Guarda el código no solicitado en el modem 1 = Descarta los códigos no solicitados 2 = Guarda el código no solicitado en el modem cuando esta conectado a un terminal. <mt> 14

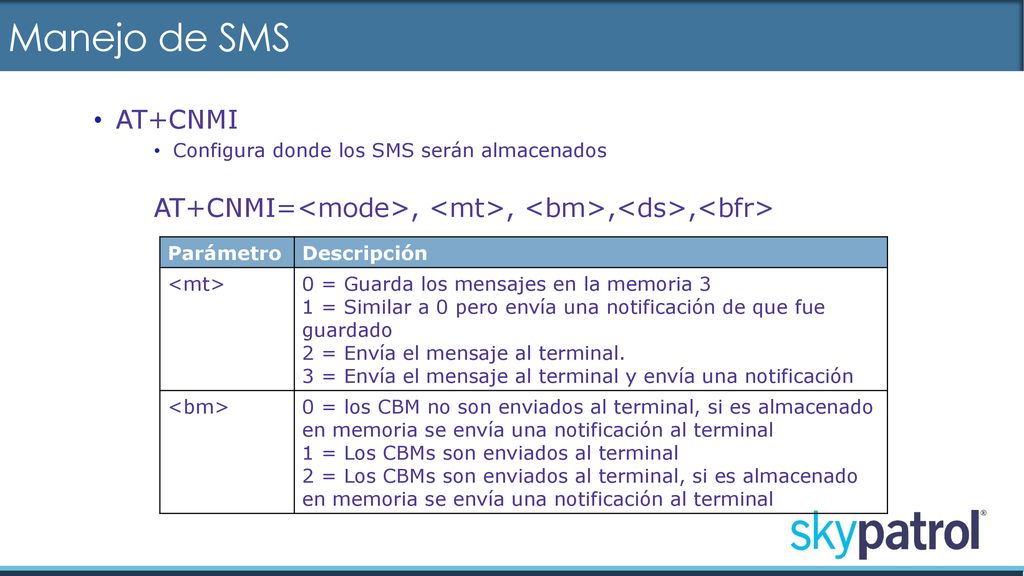

15 Manejo de SMS AT+CNMI Configura donde los SMS serán almacenados
AT+CNMI=<mode>, <mt>, <bm>,<ds>,<bfr> Parámetro Descripción <mt> 0 = Guarda los mensajes en la memoria 3 1 = Similar a 0 pero envía una notificación de que fue guardado 2 = Envía el mensaje al terminal. 3 = Envía el mensaje al terminal y envía una notificación <bm> 0 = los CBM no son enviados al terminal, si es almacenado en memoria se envía una notificación al terminal 1 = Los CBMs son enviados al terminal 2 = Los CBMs son enviados al terminal, si es almacenado en memoria se envía una notificación al terminal 15

16 Manejo de SMS AT+CNMI Configura donde los SMS serán almacenados
AT+CNMI=<mode>, <mt>, <bm>,<ds>,<bfr> Parámetro Descripción <ds> 0 = SMS-STATUS_REPORTs no son enviados al terminal 1 = SMS-STATUS_REPORTs son enviados al terminal <bfr> 0 = El buffer del modem asociado a los códigos no solicitados es enviado al terminal cuando <mode> 1 = El buffer del modem asociado a los códigos no solicitados es eliminado cuando <mode> 16

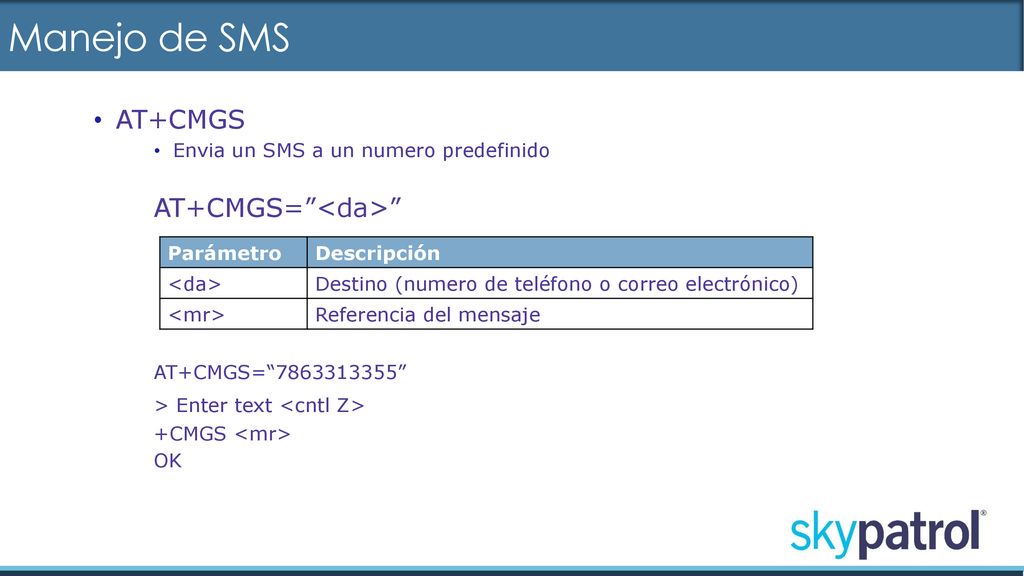

17 Manejo de SMS AT+CMGS > Enter text <cntl Z>
Envia un SMS a un numero predefinido AT+CMGS=”<da>” Parámetro Descripción <da> Destino (numero de teléfono o correo electrónico) <mr> Referencia del mensaje AT+CMGS=“ ” > Enter text <cntl Z> +CMGS <mr> OK 17

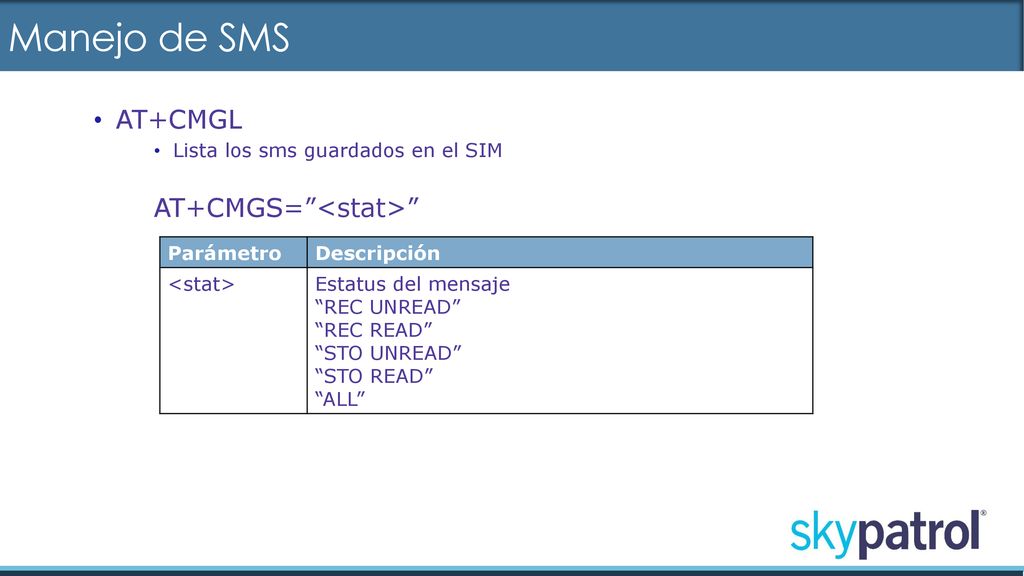

18 Manejo de SMS AT+CMGL Lista los sms guardados en el SIM
AT+CMGS=”<stat>” Parámetro Descripción <stat> Estatus del mensaje “REC UNREAD” “REC READ” “STO UNREAD” “STO READ” “ALL” 18

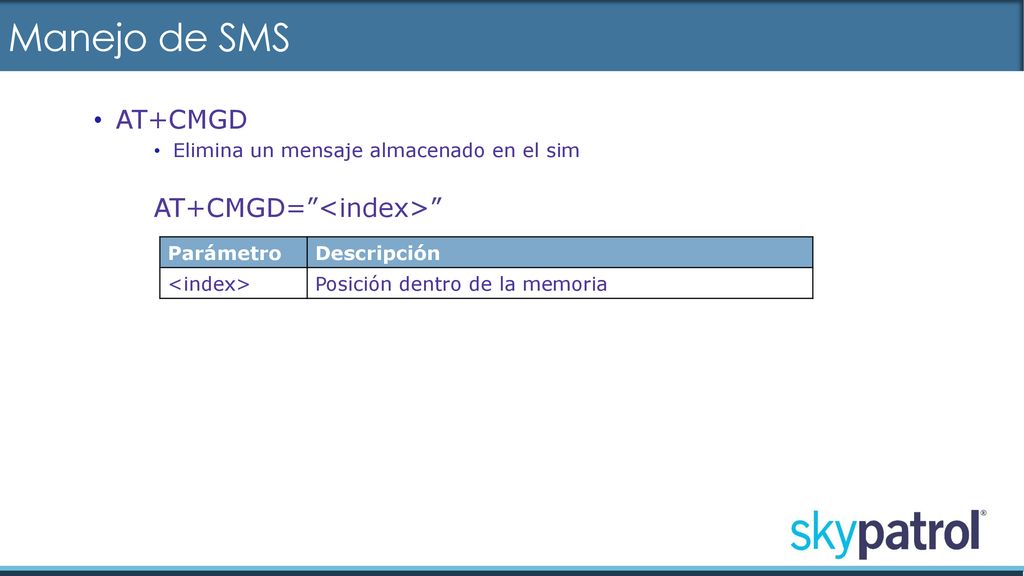

19 Manejo de SMS AT+CMGD Elimina un mensaje almacenado en el sim
AT+CMGD=”<index>” Parámetro Descripción <index> Posición dentro de la memoria 19

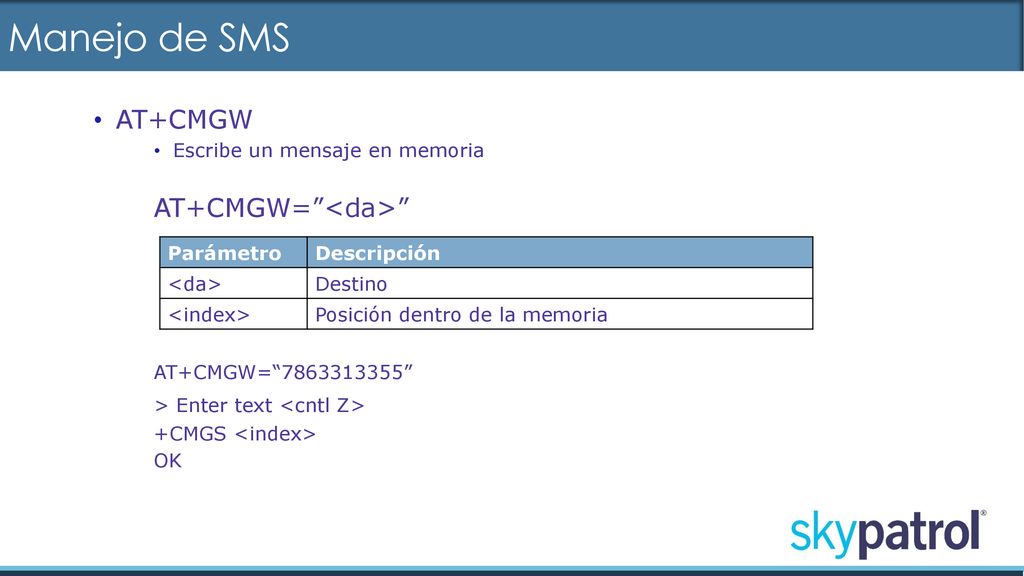

20 Manejo de SMS AT+CMGW > Enter text <cntl Z>
Escribe un mensaje en memoria AT+CMGW=”<da>” Parámetro Descripción <da> Destino <index> Posición dentro de la memoria AT+CMGW=“ ” > Enter text <cntl Z> +CMGS <index> OK 20

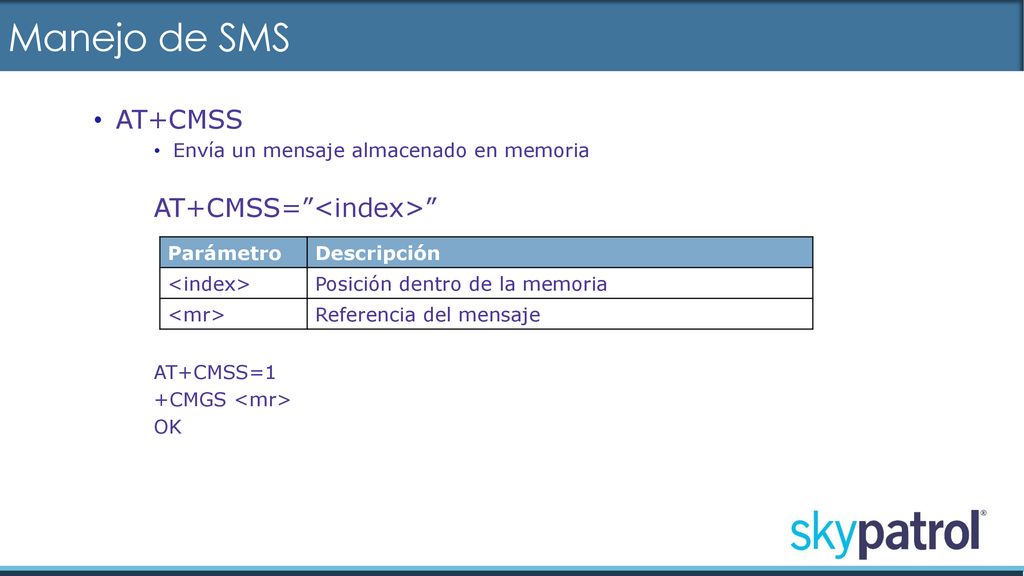

21 Manejo de SMS AT+CMSS Envía un mensaje almacenado en memoria
AT+CMSS=”<index>” Parámetro Descripción <index> Posición dentro de la memoria <mr> Referencia del mensaje AT+CMSS=1 +CMGS <mr> OK 21

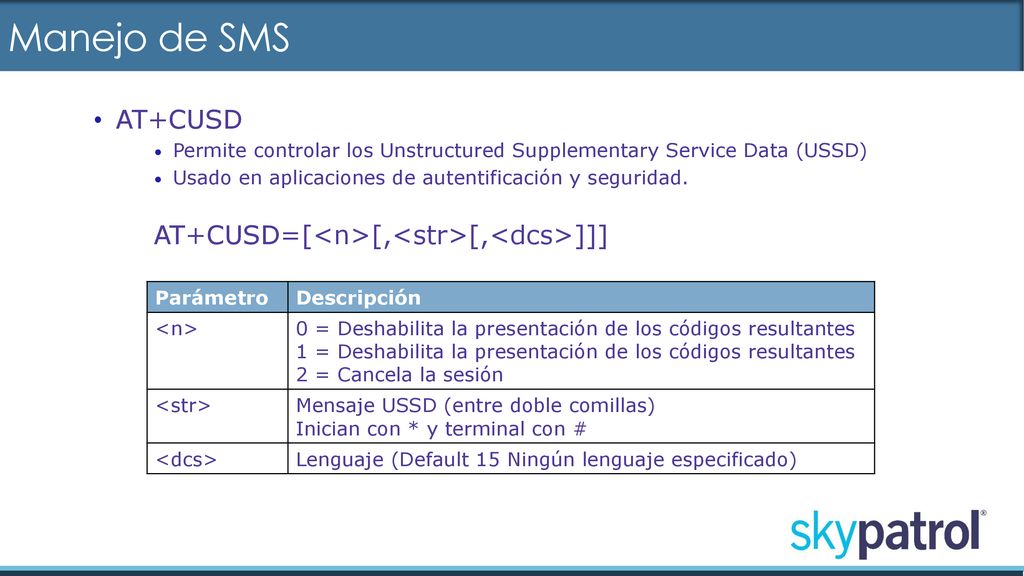

22 Manejo de SMS AT+CUSD Permite controlar los Unstructured Supplementary Service Data (USSD) Usado en aplicaciones de autentificación y seguridad. AT+CUSD=[<n>[,<str>[,<dcs>]]] Parámetro Descripción <n> 0 = Deshabilita la presentación de los códigos resultantes 1 = Deshabilita la presentación de los códigos resultantes 2 = Cancela la sesión <str> Mensaje USSD (entre doble comillas) Inician con * y terminal con # <dcs> Lenguaje (Default 15 Ningún lenguaje especificado) 22

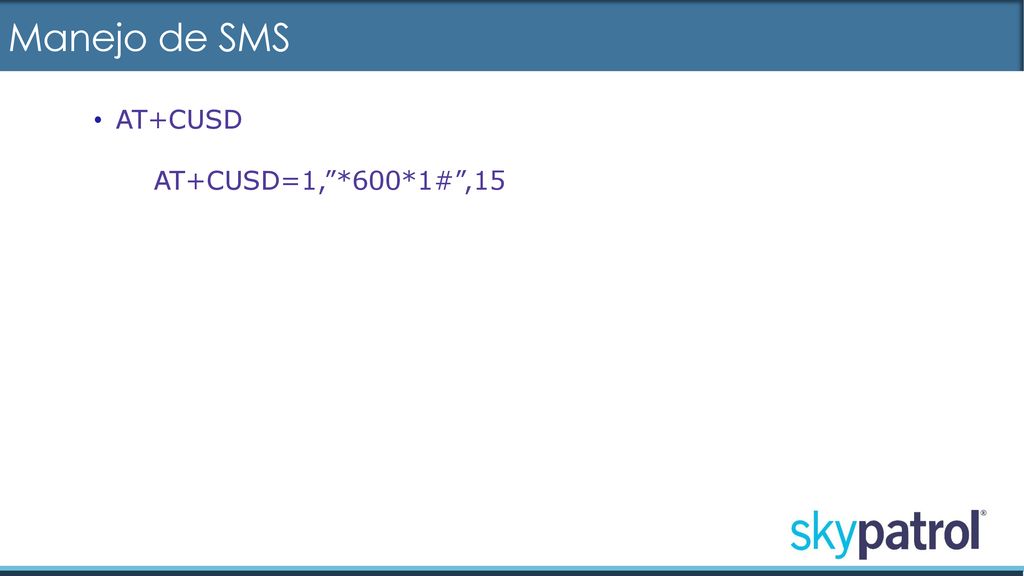

23 Manejo de SMS AT+CUSD AT+CUSD=1,”*600*1#”,15
23

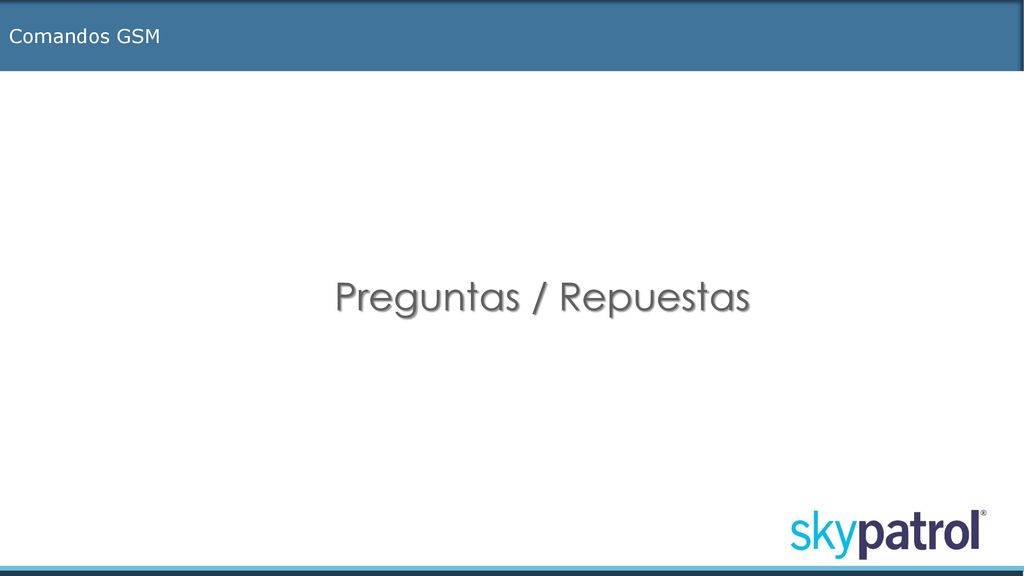

24 Preguntas / Repuestas Comandos GSM
