1 ¡La universidad de todos! Escuela Profesional INGENIERÍA DE MINAS Semestre:IX ALUMNOS: BARBACHAN SULCA DANIEL CRISTOBAL CONDOR JORDY JUNIOR TAPIA SONCO JEAN CARLO CESAR FIGEROA VENTURA JEFERSON CASTILLO CARPIO MELQUIADES ALEXANDER EQUIPOS DE PERFORACIÓN UNIDAD MINERA HUARON

2 HUARON PRODUCE PLATA COBRE PLOMO ZINC PROPIETARIO PAN AMERICAN SILVER CORP. PAN AMERICAN SILVER S.A.C. La propiedad consiste de 252 concesiones, abarca 63 822 ha. Huaron es un depósito polimetálico (alberga plata, plomo, zinc y cobre) consiste de estructuras mineralizadas probablemente relacionadas a diques de monzonita del Mioceno, principalmente en el anticlinal Huaron. La mineralización es encontrada en vetas paralelas al sistema de fallas principales, en cuerpos de reemplazamiento asociadas con las secciones calcáreas de los conglomerados y otros favorables horizontales estratigráficos, y como diseminación de las intrusiones monzoníticas en las intersecciones de vetas. Esta ubicado en la provincia de pasco. En el Perú Central.

3 Hoy en día para abrir una mina o para cambiar el método de explotación. Es de suma importancia el monto de capital de inversión requerido, es necesario así mismo ejecutar un proceso de selección del método de explotación mediante un análisis sistemático global parámetros específicos del yacimiento como son: Geometría del yacimiento. Distribución de leyes. Propiedades geométricas del mineral y la roca encajonante. Aspectos económicos. Limitaciones ambientales. Condiciones sociales.

4 Zonas de explotación La mina Huarón actualmente cuenta con cuatro zonas de operación, las cuales son: Norte, Sur, Norte 500 y Norte 600. Estas se agrupan dentro de la mina HUARÓN y la cual cuenta con diversas concesiones donde se ubican las diferentes zonas de producción, ubicadas en el distrito de Huayllay y huaychau.

5 Plano geológico superficial de mina Huaron

6 EVALUACIÓN GEOMECÁNICA. MAPEO GEOMECÁNICO SUBTERRÁNEO El mapeo geomecánico nos permite caracterizar la calidad de la masa rocosa del área en estudio y se efectúo teniendo como base las tablas geomecánicas propuestas por Bartón y Bieniawski El macizo rocoso donde se encuentra emplazado el yacimiento está conformado por rocas como: brechas, margas, conglomerado, areniscas y chert.

7 DETERMINACIÓN DE LAS PROPIEDADES FÍSICAS Y MECÁNICAS DEL MACIZO ROCOSO. DENSIDAD: Usado como indicador general de la mayor o menor dificultad que pueda encontrarse para romper a una roca. DesmonteDensidad Conglomerado Arenisca Margas Chert Promedio 2.52 – 2.56 2.50 – 2.53 2.20 – 2.30 2.40 – 2.51 2.44 Estructura mineralizadaDensidad (gr/cc) Ganga Mineral Promedio 2.40 3.40 – 4.20 3.10

8 POROSIDAD: La porosidad se expresa siempre en porcentajes de volumen aparente del sólido tomado como unidad, porque, considera a todos los huecos que existe en la roca. ABSORCIÓN: Es la capacidad de las rocas para saturarse de agua Roca Absorción % Porosidad % Conglomerado2.562.70 Arenisca2.683.15 Marga 3.204.30 Chert2.813.42

9 PROPIEDADES GEOMECÁNICAS DEL MACIZO ROCOSO RESISTENCIA A LA COMPRESIÓN UNIAXIAL: Define la fuerza o carga por unidad de superficie bajo la cual una roca fallará por corte o cizalla. Roca Gc Kg/cm² Gc MPa Conglomerado76074.51 Arenisca54052.94 Marga32331.67

10 CONSTANTES ELASTICAS : MÓDULO DE YOUNG O DE ELASTICIDAD (E): Es una medida de la resistencia elástica o de la habilidad de una roca para resistir la deformación. Cuanto mayor el módulo de Young mayor dificultad para romperse COEFICIENTE DE POISSON (v): Es el radio de contracción transversal a expansión longitudinal de un material sometido a esfuerzos de tensión, o sea, es una medida de su fragilidad. Cuanto menor el radio de Poisson, mayor la propensión a rotura. ROCA E Kg/cm² V Conglomerado2.22 x 10 5 0.21 Arenisca2.00 x 10 5 0.19 Marga1.30 x 10 5 0.17 Chert1.74 x 10 5 0.18

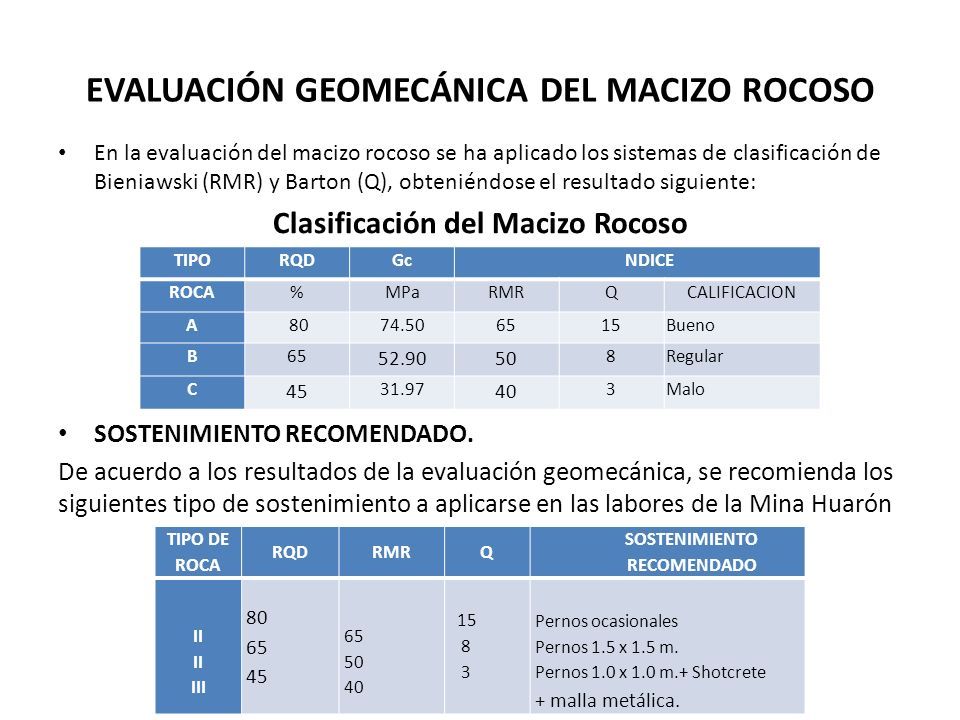

11 EVALUACIÓN GEOMECÁNICA DEL MACIZO ROCOSO En la evaluación del macizo rocoso se ha aplicado los sistemas de clasificación de Bieniawski (RMR) y Barton (Q), obteniéndose el resultado siguiente: Clasificación del Macizo Rocoso SOSTENIMIENTO RECOMENDADO. De acuerdo a los resultados de la evaluación geomecánica, se recomienda los siguientes tipo de sostenimiento a aplicarse en las labores de la Mina Huarón TIPORQDGc NDICE ROCA%MPaRMRQCALIFICACION A 8074.506515Bueno B65 52.9050 8Regular C 45 31.97 40 3Malo TIPO DE ROCA RQDRMRQ SOSTENIMIENTO RECOMENDADO II III 80 65 45 65 50 40 15 8 3 Pernos ocasionales Pernos 1.5 x 1.5 m. Pernos 1.0 x 1.0 m.+ Shotcrete + malla metálica.

12 Q DE BARTON Esta clasificación geomecánica permite estimar parámetros geotécnicos del macizo rocoso y lo que es más importante diseñar sostenimientos para túneles y otras excavaciones subterráneas.El índice Q varía entre 0,001 y 1000 clasificándose el macizo rocoso como:

13

14 EJEMPLO: De acuerdo al mapeo realizado en un tramo de 20 m. de la galería se encontró las siguientes características: 19 discontinuidades/m3 => Jv = 19 02 familias de fisuras (ESR Jn = 16 Las paredes son rugosas y algo irregulares => Jr = 3 - Las fracturas rellenadas con arcillas consolidadas => Ja = 1.5 - Se nota algunos goteos de agua en la bóveda del túnel y humedad en las paredes del túnel=> Jw =1.0 - Terreno fracturado en bloques por lo que se le asigna a SRF = 5.0 El RQD = 115-3.3 x 19 =52

15 RQD (ROCK QUALITY DESIGNATION).

16

17 GSI (GEOLOGYCAL STRENGTH INDEX) Toma en cuenta la estructura del macizo rocoso y las condiciones de la misma. Según esta clasificación el macizo se clasifica en: muy bueno, bueno, regular, malo y muy malo. Además podemos clasificar el macizo rocoso de acuerdo al número de sus fracturas en: Masiva o levemente fracturada= 2 fracturas/metro. Moderadamente fracturada = 6 - 12 fracturas/metro. Muy fracturada = 12 - 20 fracturas/metro. Intensamente fracturad = más de 20 fracturas/metro. Triturada o brechada: fragmentada, disgregada y zonas de falla. En la Mina Huarón, el departamento de geomecánica ha preparado tablas geomecánicas basadas en el GSI para su uso por los supervisores, los cuales se indican a continuación.

18 TABLA GSI

19 RMR (rock mass rating) Esta clasificación se basa en el índice RMR (Rock Mass Rating) desarrollado en Sudáfrica por Bieniawski (1973) que da una estimación de la calidad del macizo rocoso, teniendo en cuenta los siguientes factores: Resistencia compresiva de la roca. Índice de calidad de la roca. Espaciamiento de juntas. Condición de juntas. Presencia de agua. Corrección por orientación.
